GB/T219-2008煤灰熔融性的测定方法课程学习目录• • • • • • • • • • 1、煤灰熔融性概述 2、术语和定义 3、方法提要 4、试剂和材料 5、高温炉 6、试验气氛 7、灰锥制备 8、在弱还原性气氛中测定 9、在氧化性气氛中测定 10、煤灰熔融性测定的精密度1 煤灰熔融性概述1煤灰的熔点 煤灰中含有很多元素，它不是纯化合物， 因而它没有固定的熔点，而是在一定温度范围 内熔融。
其熔融的高低，主要取决于煤灰的化 学组成及其结构，同时，还与测定时试样所处 的气氛条件有关。
煤灰在主要成分是：SiO2、AL2O3、Fe203、 CaO和MgO，这些主要成分在纯净的状态下，均 具有较高的熔点，在（1400-2800）℃之间，但 在混合状态下，其熔点较低一般在（1200-1400 ）℃范围内，也有的高于1500℃的。
1 煤灰熔融性概述2煤灰熔融性测定的意义 （1）可提供锅炉设计选择炉膛出口烟温和锅 炉安全运行依据。
（2）为不同锅炉燃烧方式选择燃煤（一般都 以软化温度来选择合适的燃烧或气化设备，或 根据燃烧和气化设备类型来选择具有合适软化 温度的原料）。
课程学习目录• • • • • • • • • • 1、煤灰熔融性概述 2、术语和定义 3、方法提要 4、试剂和材料 5、高温炉 6、试验气氛 7、灰锥制备 8、在弱还原性气氛中测定 9、在氧化性气氛中测定 10、煤灰熔融性测定的精密度2 术语和定义煤灰熔融性：是指煤灰在高温下达到熔融状 态的温度范围，通常用变形温度DT、软化 温度ST、半球温度HT和流动温度FT表征。
2 术语和定义1.变形温度：指的是灰锥尖端开始变圆或弯曲时的温度， 值得注意的是灰锥尖保持原形的灰锥收缩和倾斜不能算变 形温度。
2.软化温度：指灰锥弯曲至锥尖触及托板或灰锥变成球形 或灰锥高等于底宽时的温度。
3.半球温度：指灰锥变形至近似半球形，即高约等于底长 的一半时的温度。
煤炭各个指标之间的关系煤炭各个指标之间的关系（神华煤炭化验设备）之前，我们了解到了：如何⽤神华煤炭化验设备去测量分析计算煤质各项指标的含量，那么这些煤炭质量指标之间⼜有什么关系呢煤的发热量、⽔分、灰分、挥发分、硫分、灰熔融性、G值、Y值之间有什么关系呢本⽂参考于：煤质检测分析新技术新⽅法与化验结果的审查计算实⽤⼿册，各项煤质指标间的相互关系，另外还有我神华煤炭化验设备公司专业技术⼈员提供的资料。
1.煤的⼯业分析各指标间的关系煤的⼯业分析项⽬，是了解和研究煤性质最基本指标，特别是⽔分、挥发分等指标，都能表征煤的不同煤化程度，之间均有显著的相关关系。
此外，煤中矿物质的数量及其组分对煤的挥发分、发热量和真（视）相对密度等其他指标也都有显著影响。
（2）原煤、精煤间的灰分关系：⼀般，洗选后的精煤灰分要⽐原煤的低，但灰分的降低幅度因煤的可选性⽽异。
某些灰分不太⾼的年轻褐煤，往往⽤氯化锌重液洗后，其精煤的灰分反⽽⽐原煤的⾼。
这是因为洗选过程中吸附造成的。
（3）挥发分、焦渣特征和⽔分的关系：挥发分⾼低反映了煤的变质程度。
焦渣特征在⼀定程度上反映了煤的粘结性和结焦性。
1）⼲燥⽆灰基挥发分和焦渣特征之间通常有下列关系：Vdaf≤l0%，焦渣特征为l～2号；Vdaf<13%，焦渣特征不超过4号；Vdaf>40%的褐煤，焦渣特征为1～2号；Vdaf=l8%～33%的炼焦⽤烟煤，焦渣特征为5～8号。
2）精煤⼲燥⽆灰基挥发分和原煤⼲燥⽆灰基挥发分之间，矿物质含量⾼的煤，其精煤⼲燥⽆灰基挥发分往往稍⼩于原煤的。
矿物质含量愈多，差值就愈⼤。
但是，粘结性上，总是精煤⾼于原煤。
2.硫含量和⼯业分析指标间的关系⼀般，硫分⾼低和其它⼯业分析指标没有直接关系，但是，有机硫含量⾼的⾼硫煤，其发热量值常⼩于同⼀牌号的低硫煤。
因为有机硫⾼的煤，其结构单元聚六碳环上的部分C、H被S取代，⽽C 和H的燃烧热值⾼。
硫分和灰分间没有直接关系，但是，如果⾼硫煤中是以硫铁矿硫为主，则硫分⾼，其灰分产率也⾼；对于低硫煤，如果是有机硫为主，则情况相反。
煤炭各个指标之间的关系（神华煤炭化验设备）之前，我们了解到了：如何用神华煤炭化验设备去测量分析计算煤质各项指标的含量，那么这些煤炭质量指标之间又有什么关系呢？煤的发热量、水分、灰分、挥发分、硫分、灰熔融性、G值、Y值之间有什么关系呢？本文参考于：煤质检测分析新技术新方法与化验结果的审查计算实用手册，各项煤质指标间的相互关系，另外还有我神华煤炭化验设备公司专业技术人员提供的资料。
1.煤的工业分析各指标间的关系煤的工业分析项目，是了解和研究煤性质最基本指标，特别是水分、挥发分等指标，都能表征煤的不同煤化程度，之间均有显著的相关关系。
此外，煤中矿物质的数量及其组分对煤的挥发分、发热量和真（视）相对密度等其他指标也都有显著影响。
（2）原煤、精煤间的灰分关系：一般，洗选后的精煤灰分要比原煤的低，但灰分的降低幅度因煤的可选性而异。
某些灰分不太高的年轻褐煤，往往用氯化锌重液洗后，其精煤的灰分反而比原煤的高。
这是因为洗选过程中吸附造成的。
（3）挥发分、焦渣特征和水分的关系：挥发分高低反映了煤的变质程度。
焦渣特征在一定程度上反映了煤的粘结性和结焦性。
1）干燥无灰基挥发分和焦渣特征之间通常有下列关系：Vdaf≤l0%，焦渣特征为l～2号；Vdaf<13%，焦渣特征不超过4号；Vdaf>40%的褐煤，焦渣特征为1～2号；Vdaf=l8%～33%的炼焦用烟煤，焦渣特征为5～8号。
2）精煤干燥无灰基挥发分和原煤干燥无灰基挥发分之间，矿物质含量高的煤，其精煤干燥无灰基挥发分往往稍小于原煤的。
矿物质含量愈多，差值就愈大。
但是，粘结性上，总是精煤高于原煤。
2.硫含量和工业分析指标间的关系一般，硫分高低和其它工业分析指标没有直接关系，但是，有机硫含量高的高硫煤，其发热量值常小于同一牌号的低硫煤。
因为有机硫高的煤，其结构单元聚六碳环上的部分C、H被S取代，而C 和H的燃烧热值高。
硫分和灰分间没有直接关系，但是，如果高硫煤中是以硫铁矿硫为主，则硫分高，其灰分产率也高；对于低硫煤，如果是有机硫为主，则情况相反。
浅析煤灰熔融性的测定及其影响因素摘要：分析和探讨了煤灰熔融性的测定方法要点以及煤灰制备、灰锥制作、温度控制、试验气氛的控制和检查验证等各个可能影响煤灰熔融性温度测定的因素，总结了测定过程中的注意点和难点并提出了相应的措施，以起到对实际工作的指导作用。
关键词：煤灰熔融性弱还原性气氛煤灰成分影响因素一、引言煤灰熔融性（俗称灰熔点）的测定是气化煤和动力煤特性的最重要组成部分之一，是直接关系到炉子是否结渣及其严重程度，对炉子的安全、经济运行关系极大，一般用四种温度表示：变形温℃(dt)、软化温℃（st）、半球温℃(ht)和流动温℃(ft)。
上海焦化有限公司texaco炉多年来用的气化煤主要是神府煤，随着公司2007年1#工程的顺利开车，气化煤的用量翻了一倍以上，由于煤炭市场紧张，公司为了不断拓展新的煤炭市场以及将本增效开展了多煤种试烧、替代工作，几年来在神府煤的基础上试验了神东煤、神宁1#、伊泰3#、印尼煤、外购1#、2#，神混1#、伊泰4#、韩家湾及准东煤等多种气化煤，有多种新煤种在试验成功的基础上投入到了正常的生产，不仅拓宽了煤炭的采购市场，更是降低了原料成本，随着煤种的多样化，公司在来煤的验收中也碰到了一些的问题，尤其是气化煤特性关键指标煤灰熔融性测定中碰到了问题，2010年上半年起我公司对某气化煤验收指标中灰熔融性温度ft的测定值与供应商报告存在一定的差异（我公司偏高80～100℃），由于国标规定该项目的再现性为80℃，起初并未引起我司的重视，但是由于遇到了临界点的判定（合格与否），导致供需双方存在异议，为此2010.10.18日，供应方及其委托商检的技术人员来我司进行了技术交流，通过试验现场查看，对我方的技术方法、仪器设备及人员操作等均无异议，原因不明。
为了更好的弄清差异的原因，我司2010.10.27日安排了2名技术人员前往供方商检机构进行交流，并从煤灰制备、灰锥制作、温度控制、实验气氛的选择和控制及人的习惯性操作等可能产生影响灰熔融性温度准确性的各个因素进行一一排查，在此基础上于通过大量试验，最终解决了该问题。

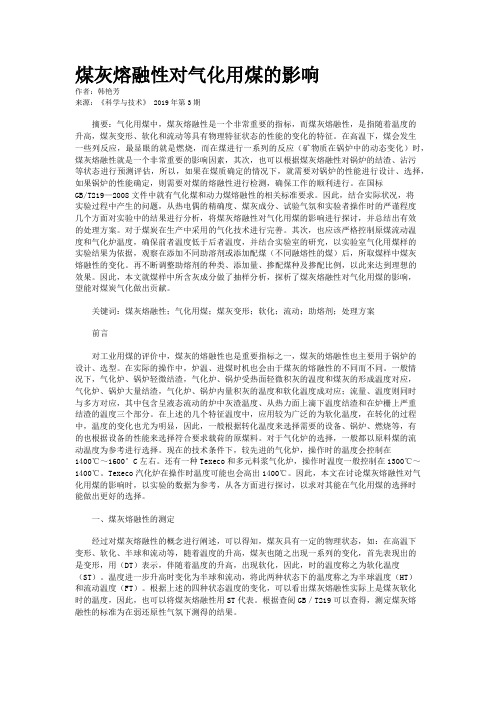

煤灰熔融性对气化用煤的影响作者：韩艳芳来源：《科学与技术》 2019年第3期摘要：气化用煤中，煤灰熔融性是一个非常重要的指标，而煤灰熔融性，是指随着温度的升高，煤灰变形、软化和流动等具有物理特征状态的性能的变化的特征。
在高温下，煤会发生一些列反应，最显眼的就是燃烧，而在煤进行一系列的反应（矿物质在锅炉中的动态变化）时，煤灰熔融性就是一个非常重要的影响因素，其次，也可以根据煤灰熔融性对锅炉的结渣、沾污等状态进行预测评估，所以，如果在煤质确定的情况下，就需要对锅炉的性能进行设计、选择，如果锅炉的性能确定，则需要对煤的熔融性进行检测，确保工作的顺利进行。
在国标GB/T219—2008文件中就有气化煤和动力煤熔融性的相关标准要求。
因此，结合实际状况，将实验过程中产生的问题，从热电偶的精确度、煤灰成分、试验气氛和实验者操作时的严谨程度几个方面对实验中的结果进行分析，将煤灰熔融性对气化用煤的影响进行探讨，并总结出有效的处理方案。
对于煤炭在生产中采用的气化技术进行完善。
其次，也应该严格控制原煤流动温度和气化炉温度，确保前者温度低于后者温度，并结合实验室的研究，以实验室气化用煤样的实验结果为依据，观察在添加不同助溶剂或添加配煤（不同融熔性的煤）后，所取煤样中煤灰熔融性的变化。
再不断调整助熔剂的种类、添加量、掺配煤种及掺配比例，以此来达到理想的效果。
因此，本文就煤样中所含灰成分做了抽样分析，探析了煤灰熔融性对气化用煤的影响，望能对煤炭气化做出贡献。
关键词：煤灰熔融性；气化用煤；煤灰变形；软化；流动；助熔剂；处理方案前言对工业用煤的评价中，煤灰的熔融性也是重要指标之一，煤灰的熔融性也主要用于锅炉的设计、选型。
在实际的操作中，炉温、进煤时机也会由于煤灰的熔融性的不同而不同。
一般情况下，气化炉、锅炉轻微结渣，气化炉、锅炉受热面轻微积灰的温度和煤灰的形成温度对应，气化炉、锅炉大量结渣，气化炉、锅炉内量积灰的温度和软化温度成对应；流量、温度则同时与多方对应，其中包含呈液态流动的炉中灰渣温度、从热力面上滴下温度结渣和在炉栅上严重结渣的温度三个部分。
准东煤灰熔融性与灰成分相关性分析刘家利【摘要】Ash fusibility was the main basis for slagging evaluation. Some kinds of Zhundong coal with high ash fusion temperature still slagged seriously. In order to analyze the correlation between Zhundong coal fusibility and ash composition,the coal quality data were ana-lyzed in the paper. The results showed that,high basic oxide in coal ash led to high fusibility of Zhundong coal. The fusion temperature of Zhundong coal had a good correlation with basic oxide components,the ash fusibility could be preliminarily judged by the ratio of basic ox-ides and sum of basic oxide and acid oxide or equivalent basic oxide. This conclusion provided reference for coal ash fusion temperature test,boiler design and power plant safe operation of Zhundong coal.%灰熔融性是判别结渣的主要依据之一,但部分准东煤灰熔融温度高,仍具有严重结渣倾向.为了分析准东煤灰熔融性与结渣倾向不吻合的原因,采用煤质数据对比分析法,研究了准东煤灰熔融性与煤灰成分的相关性,说明部分准东煤灰熔融性高主要是煤灰中碱性氧化物含量高引起,得出了准东煤的软化温度与煤灰中的碱性氧化物成分相关性较好,可用碱性氧化物含量/(碱性氧化物含量+酸性氧化物含量)或者当量碱性氧化物含量进行灰熔融性的初步判别,可为准东高钠煤的灰熔融性检测、锅炉设计及电厂的安全燃用提供参考和依据.【期刊名称】《洁净煤技术》【年(卷),期】2015(021)005【总页数】5页(P99-102,106)【关键词】准东煤;煤灰软化温度;碱性氧化物;酸性氧化物【作者】刘家利【作者单位】西安热工研究院有限公司,陕西西安 710032【正文语种】中文【中图分类】TQ534灰熔融性是目前广泛作为燃煤结渣倾向判别的主要依据之一，具有一定的准确性和实用价值，是锅炉设计考虑的主要参数之一，也是锅炉选型的决定性因素。
煤炭各个指标之间得关系(神华煤炭化验设备)煤炭质量指标之间又有什么关系呢？煤得发热量、水分、灰分、挥发分、硫分、灰熔融性、Ｇ值、Y 值之间有什么关系呢?本文参考于:煤质检测分析新技术新方法与化验结果得审查计算实用手册,各项煤质指标间得相互关系,另外还有我神华煤炭化验设备公司专业技术人员提供得资料。
1。
煤得工业分析各指标间得关系煤得工业分析项目,就是了解与研究煤性质最基本指标,特别就是水分、挥发分等指标,都能表征煤得不同煤化程度,之间均有显著得相关关系。
此外,煤中矿物质得数量及其组分对煤得挥发分、发热量与真(视)相对密度等其她指标也都有显著影响。
(2)原煤、精煤间得灰分关系:一般,洗选后得精煤灰分要比原煤得低,但灰分得降低幅度因煤得可选性而异、某些灰分不太高得年轻褐煤,往往用氯化锌重液洗后,其精煤得灰分反而比原煤得高、这就是因为洗选过程中吸附造成得。
(3)挥发分、焦渣特征与水分得关系:挥发分高低反映了煤得变质程度。
焦渣特征在一定程度上反映了煤得粘结性与结焦性。
1)干燥无灰基挥发分与焦渣特征之间通常有下列关系:Ｖdaf≤l０％,焦渣特征为l~2号;Vdaf〈1３％,焦渣特征不超过4号;Ｖdａf>4０%得褐煤,焦渣特征为1～2号;Vdａf=l８%～33%得炼焦用烟煤,焦渣特征为5～8号、2)精煤干燥无灰基挥发分与原煤干燥无灰基挥发分之间,矿物质含量高得煤,其精煤干燥无灰基挥发分往往稍小于原煤得。
矿物质含量愈多,差值就愈大、但就是,粘结性上,总就是精煤高于原煤。
２。
硫含量与工业分析指标间得关系一般,硫分高低与其它工业分析指标没有直接关系,但就是,有机硫含量高得高硫煤,其发热量值常小于同一牌号得低硫煤。
因为有机硫高得煤,其结构单元聚六碳环上得部分C、H被S取代,而C与H得燃烧热值高、硫分与灰分间没有直接关系,但就是,如果高硫煤中就是以硫铁矿硫为主,则硫分高,其灰分产率也高;对于低硫煤,如果就是有机硫为主,则情况相反。
《煤灰成分分析【煤灰成分分析及其应用】》摘要：煤灰成分中经常分析项目SiO2、Al2O3、Fe2O3、CaO、MgO、Mn3O4、TiO2、P2O5、SO3、K2O、Na2O，取出坩埚,用水少激冷后,擦净坩埚外壁,放于250ml烧杯中,加入约150ml沸水,立即盖上表面皿,待剧烈反应停止后,迅速加入盐酸20ml,于电炉下微沸约1min,取下,迅速冷至室温,移入250ml容量瓶中,用水稀释至刻度,摇匀,此为母液，煤灰成分主要以二氧化硅和三氧化二铝为主,这两种成分合占煤灰的70%-80%以上,其余20%-30%左右为三氧化二铁、氧化、氧化镁、四氧化三锰(或一氧化锰)、二氧化钛、五氧化二磷、三氧化硫、氧化钾和氧化钠等;此外还有钒、钼、钍、铀、锗和镓等的氧化物,但这些稀散的伴生元素氧化物在煤灰在的含量一般都是极其微量的摘要:煤灰成分分析在煤质分析中是比较重要的项目。
它测定的元素多,其含量范围波动很大,涉及的测定方法很多,需要技术操作人员要有专业的理论基础和丰富的经验。
煤灰成分是气化及动力用煤的参考指标。
根据煤灰成分,可以了解煤中矿物质的组成及含量,估计煤灰的熔融性,熔渣的流动性,大致判断这种煤在燃烧过程中炉砖的腐蚀情况等等,以及为煤和煤灰的综合利用提供重要的参考资料。
Abstract: Coal ash composition analysis is an important item. The range of the determination of the elements is wide, and there are many test methods. Personnel who want to test it must have professional theoretical foundation and rich experiences. Ash components of coal are the reference of the gasification and power coal. According to ash composition, we can understand the composition of coal and mineral content in the estimated melting of ash, slag fluidity. We can determine the course of this coal-burning stove in brick corrosion, etc., as well as coal and the comprehensive utilization of coal ash to provide important references. 关键词:煤灰;分析;应用Key words: coal ash; analysis; application 中图分类号:TQ533文献标识码:A文章编号:1006-4311(2010)04-0077-01 根据煤灰成分大致可以推测出煤的矿物成分。
