2014年高考真题解析分类汇编纯word可编辑-物理-M单元 交变电流

2014年高考物理真题分类汇编：恒定电流 2． [2014·天津卷] 如图所示，电路中R1、R2均为可变电阻，电源内阻不能忽略，平行板电容器C的极板水平放置．闭合开关S，电路达到稳定时，带电油滴悬浮在两板之间静止不动．如果仅改变下列某一个条件，油滴仍能静止不动的是( ) A．增大R1的阻值 B．增大R2的阻值 C．增大两板间的距离 D．断开开关S 2．B　[解析] 本题考查含有电容器的动态电路及受力平衡等知识点，为了保证带电油滴悬浮在两板之间静止不动，就要使电容器两板之间的场强E不变．电路稳定后，和电容器相串联的电阻对电容器两端的电压不产生影响，而增大R1的阻值将使电容器两端的电压增大，根据E＝可知，E增大，故A错误；增大R2的阻值，电容器两端的电压不变，E不变，故B正确；增大两板间的距离，E减小，故C错误；断开开关S，电容器两端的电压发生改变，D错误． （2014上海）18.如图，电路中定值电阻阻值R大于电源内阻阻值r。

将滑动变阻器滑片向下滑动，理想电压表V1、V2、V3示数变化量的绝对值分别为△V1、△V2、△V3，理想电流表示数变化量的绝对值△I，则（ ） （A）A的示数增大 （B）V2的示数增大 （C）△V3与△I的比值大于r (D) △V1大于△V2 18．ACD　[解析] 本题考查闭合电路欧姆定律和串、并联电路的特点，滑片向下滑动，连入电路中的电阻R变减小，由I=E/(R+R变+r)，A表示数增大，故A正确；V2表测量的是电源的输出电压U2=E－Ir减小，故B错误；U3＝E－Ir－IR，则有△V3＝△I×(R+r), △V3与△I的比值等于R+r，大于r，故C正确。

△V2＝△I×r ,△V1＝△I×R,又因为题目告知R>r ,得△V1大于△V2 ，故D正确， 22． [2014·浙江卷] 小明对2铅笔芯的导电性能感兴趣，于是用(1)图1是部分连接好的实物电路图，请用电流表外接法完成接线并在图1中画出． 第22题图1(2)小明用电流表内接法和外接法分别测量了一段2铅笔芯的伏安特性，并将得到的电流、电压数据描到U-I图上，如图2所示．在图中，由电流表外接法得到的数据点是用________(选填“○”或“×”)表示的． 第22题图2(3)请你选择一组数据点，在图2上用作图法作图，并求出这段铅笔芯的电阻为________[答案] (1)如图所示 第22题图1 第22题图2 (2)“×”(3)作图见第22题图2用“×”连线R＝(1.1～1.3) R＝(1.5～1.7) [解析] (1)由图2中的电压、电流数据从零开始可知滑动变阻器采用分压式，电压表选择量程3 ，电流表采用外接法．(2)外接法由于电压表分流，测得的电阻比内接法测得的要小，故电流表外接法得到的数据点是用“×”表示的．(3)用“×”数据点连直线，斜率为铅笔芯的电阻，考虑误差因素，R＝(1.1～1.3)，用“○”数据点连直线，同理得＝(1.5～1.7)(19分)[2014·重庆卷] (1)某照明电路出现故障，其电路如题6图1所示，该电路用标称值为12 的蓄电池为电源，导线及其接触完好． 题6图1维修人员使用已调好的多用电表直流50 挡检测故障，他将黑表笔接在c点，用红表笔分别探测电路的a、b点．断开开关，红表笔接a点时多用电表指示如题6图2所________ V，说明________正常(选填“蓄电池”或“保险丝”或“开关”或“小灯”)． 题6图2红表笔接b点，断开开关时，表针不偏转，闭合开关后，多用电表指示仍然和题6图2相同，可判定发生故障的器件是________(选填“蓄电池”或“保险”或“开关”或“小灯”)．[答案] (1)①11.5(11.2～11.8之间的值均可)　蓄电池　②小灯 [解析] (1)本题考查多用电表的读数、用多用电表的电压挡分析故障时，电压表有示数说明电源和电压表等组成了闭合回路，可能与电压表并联的部分电路发生故障，而与电压表串联部分未发生故障，若无示数则正好相反．根据这个原理，a、c间接上电压表，断开开关，表针偏转，说明蓄电池正常，a，b间接上电压表，断开开关，表针不偏转，说明小灯发生故障，闭合开关后表针偏转，说明开关和保险丝正常．[2014·新课标全国卷Ⅰ] 利用如图()所示电路，可以测量电源的电动势和内阻，所用的实验器材有：待测电源，电阻箱R(最大阻值999.9 )，电阻R(阻值为3.0 )，电阻R(阻值为3.0 )，电流表(量程为，内阻为R＝6.0 )，开关 图(a)实验步骤如下：将电阻箱阻值调到最大，闭合开关；多次调节电阻箱，记下电流表的示数I和电阻值箱相应的阻值R；以为纵坐标，R为横坐标，作图线(用直线拟合)；求出直线的斜率k和在纵轴上的截距b.回答下列问题：(1)分别用E和r表示电源的电动势和内阻，则与R的关系式为________．(2)实验得到的部分数据如下表所示，其中电阻R＝3.0时电流表的示数如图()所示答：①________，②________． R/Ω1.02.03.04.05.06.07.0I/A0.1430.125①0.1000.0910.0840.077I－1－1 图(b) (3)在图()的坐标纸上将所缺数据点补充完整并作图，根据图线求得斜率k＝________－1－1，截距b＝________－1(4)根据图线求得电源电动势E＝________，内阻r＝________(1)＝＋(2)0.110　9.09　(3)1.0(或在0.96～1.04)之间，6.0(或在5.9～6.1之间)　(4)3.0(或在2.7～3.3之间)，1.0(或在0.6～1.4之间)[解析] 本题考查了测量电源电动势和内电阻的实验．(1)根据闭合E＝(R＋R＋r)＋IR 代入数据，化简得＝＋(2)电流表每小格表示4 ，因此电流表读数是0.110 ，倒数是9.09 －1(3)根据坐标纸上给出的点，画出一条直线，得出斜率＝－1－1，截距b＝6.0 －1 (4)斜率k＝，因此E＝3.0 ，截距b＝，因此r＝－5＝1.0 22． (6分)[2014·新课标Ⅱ卷] 在伏安法测电阻的实验中，待测电阻R的阻值约为200 ，电压表的内阻约为2 ，电流表的内阻约为10 ，测量电路中电流表的连接方式如图()或图()所示，结果由公式Rx＝计算得出，式中U与I分别为电压表和电流表的示数．若将图()和图()中电路测得的电阻值分别记为R和R，则______(选填“R或“R)更接近待测电阻的真实值，且测量值R________(选填“大于”“等于”或“小于”)真实值，测量值R______(选填“大于”“等于”或“小于”)真实值．[答案] R　大于　小于[解析]＝＝10，＝＝20，故＝10，应该采用电流表内接法，即图()接法．由“大内偏大，小外偏小”的结论可知电流表内接时测量值R大于真实值，外接时，Rx2小于真实值．[2014·安徽卷]其同学为了测量一个量程为3 V的电压表的内阻，进行了如下实验．(1)他先用多用表进行了正确的测量，测量时指针位置如图1所示，得出电压表的内阻为3.00×10，此时电压表的指针也偏转了．已知多用表欧姆档表盘中央刻度值为“15”，表内电池电动势为1.5 V，则电压表的示数应为________V(结果保留两位有效数字) 图1 图2(2)为了更准确地测量该电压表的内阻R，该同学设计了图2所示的电路图A．断开开关，按图2连接好电路；把滑动变阻器的滑片滑到端；将电阻箱的阻值调到零；闭合开关S；移动滑动变阻器的滑片的位置，使电压表的指针指到3 V位置；保持滑动变阻器的滑片位置不变，调节电阻箱的阻值使电压表指针指到1.5 V位置，读出此时电阻箱0的阻值，此值即为电压表内阻的测量值；断开开关S.实验中可供选择的实验器材有：待测电压表滑动变阻器：最大阻值2000 Ω滑动变阻器：最大阻值10 Ω电阻箱：最大阻值9999.9 Ω，阻值最小改变量为0.1 Ω电阻箱：最大阻值999.9 Ω，阻值最小改变量为0.1 Ω电池组：电动势约6 V，内阻可忽略开关，导线若干按照这位同学设计的实验方法，回答下列问题：要使测量更精确，除了选用电池组、导线、开关和待测电________(填“b”或“c”)，电阻箱中选用________(填“d”或“e”)电压表内阻的测量值测和真实值R真相比，R测________R真(填“>”或“小 [解析]本题考查多用电表的欧(1)已知电压表的内阻＝3.0×10，由于欧姆表的内阻等于中值电阻，所以欧姆表的内阻＝1.5×10，根据分压关系可得电压表示数为1.0 V.(2)①根据分压电路的滑动变阻器的阻值小，测量支路的电阻变化对其所分得的电压影响小，因此滑动变阻器选择c，由于电压表的内阻约为3.0×10，故电阻箱选择d.由于电阻箱串联接入测量支路，测量支路电3.0 V，电阻箱两端的电压大于1.5 V，因此测真．越大，测量支路电阻越大，测量支路的电压越接近3.0 V，电阻箱的电压越接近1.5 V，因此测越接近真，相对误差越小。

2014·新课标四川卷(物理课标)1．[2014·四川卷] 如图所示，甲是远距离输电线路的示意图，乙是发电机输出电压随时间变化的图像，则()甲乙A．用户用电器上交流电的频率是100 HzB．发电机输出交流电的电压有效值是500 VC．输出线的电流只由降压变压器原副线圈的匝数比决定D．当用户用电器的总电阻增大时，输电线上损失的功率减小1．D[解析] 从图乙得到交流电的频率是50 Hz，变压器在输电过程中不改变交流电的频率，A错误；从图乙得到发电机输出电压的最大值是500 V，所以有效值为250 2 V，B错误；输电线的电流是由降压变压器的负载电阻和输出电压决定的，C错误；由于变压器的输出电压不变，当用户用电器的总电阻增大时，输出电流减小，根据电流与匝数成反比的关系可知，输电线上的电流减小，由P线＝I线R线可知，输电线上损失的功率减小，D正确．2．[2014·四川卷] 电磁波已广泛运用于很多领域．下列关于电磁波的说法符合实际的是()A．电磁波不能产生衍射现象B．常用的遥控器通过发出紫外线脉冲信号来遥控电视机C．根据多普勒效应可以判断遥远天体相对于地球的运动速度D．光在真空中运动的速度在不同惯性系中测得的数值可能不同2．C[解析] 衍射现象是波的特有现象，A错误；常用的遥控器通过发出红外线脉冲信号来遥控电视机，B错误；遥远天体和地球的距离发生变化时，遥远天体的电磁波由于相对距离发生变化而出现多普勒效应，所以能测出遥远天体相对地球的运动速度，C正确；光在真空中运动的速度在不同惯性系中测得的数值是相同的，即光速不变原理，D错误．3．[2014·四川卷] 如图所示，口径较大、充满水的薄壁圆柱形浅玻璃缸底有一发光小球，则()A．小球必须位于缸底中心才能从侧面看到小球B．小球所发的光能从水面任何区域射出C．小球所发的光从水中进入空气后频率变大D．小球所发的光从水中进入空气后传播速度变大3．D[解析] 光从水中进入空气，只要在没有发生全反射的区域，就可以看到光线射出，所以A、B错误；光的频率是由光源决定的，与介质无关，所以C错误；由v＝cn得，光从水中进入空气后传播速度变大，所以D正确．4．[2014·四川卷] 有一条两岸平直、河水均匀流动、流速恒为v的大河．小明驾着小船渡河，去程时船头指向始终与河岸垂直，回程时行驶路线与河岸垂直．去程与回程所用时间的比值为k，船在静水中的速度大小相同，则小船在静水中的速度大小为()A.k vk 2－1 B.v 1－k 2 C.k v 1－k 2 D.v k 2－1 4．B [解析] 设河岸宽为d ，船速为u ，则根据渡河时间关系得d u ∶d u 2－v2＝k ，解得u ＝v 1－k 2，所以B 选项正确． 5．[2014·四川卷] 如图所示，甲为t ＝1 s 时某横波的波形图像，乙为该波传播方向上某一质点的振动图像，距该质点Δx ＝0.5 m 处质点的振动图像可能是( )甲 乙A BC D5．A [解析] 从甲图可以得到波长为2 m ，从乙图可以得到周期为2 s ，即波速为1 m/s ；由乙图的振动图像可以找到t ＝1 s 时，该质点位移为负，并且向下运动，距该质点Δx ＝0.5m 处的质点与该质点的振动情况相差T 4，即将乙图中的图像向左或右平移14周期即可得到距该质点Δx ＝0.5 m 处质点的振动图像，故只有A 正确．6．[2014·四川卷] 如图所示，不计电阻的光滑U 形金属框水平放置，光滑、竖直玻璃挡板H 、P 固定在框上，H 、P 的间距很小．质量为0.2 kg 的细金属杆CD 恰好无挤压地放在两挡板之间，与金属框接触良好并围成边长为1 m 的正方形，其有效电阻为0.1 Ω.此时在整个空间加方向与水平面成30°角且与金属杆垂直的匀强磁场，磁感应强度随时间变化规律是B ＝(0.4－0.2t ) T ，图示磁场方向为正方向．框、挡板和杆不计形变．则( )A ．t ＝1 sB ．t ＝3 s 时，金属杆中感应电流方向从D 到CC ．t ＝1 s 时，金属杆对挡板P 的压力大小为0.1 ND ．t ＝3 s 时，金属杆对挡板H 的压力大小为0.2 N6．AC [解析] 由于B ＝(0.4－0.2 t ) T ，在t ＝1 s 时穿过平面的磁通量向下并减少，则根据楞次定律可以判断，金属杆中感应电流方向从C 到D ，A 正确．在t ＝3 s 时穿过平面的磁通量向上并增加，则根据楞次定律可以判断，金属杆中感应电流方向仍然是从C 到D ，B错误．由法拉第电磁感应定律得E ＝ΔΦΔt ＝ΔB ΔtS sin 30°＝0.1 V ，由闭合电路的欧姆定律得电路电流I ＝E R＝1 A ，在t ＝1 s 时，B ＝0.2 T ，方向斜向下，电流方向从C 到D ，金属杆对挡板P 的压力水平向右，大小为F P ＝BIL sin 30°＝0.1 N ，C 正确．同理，在t ＝3 s 时，金属杆对挡板H 的压力水平向左，大小为F H ＝BIL sin 30°＝0.1 N ，D 错误．7．[2014·四川卷] 如图所示，水平传送带以速度v 1匀速运动，小物体P 、Q 由通过定滑轮且不可伸长的轻绳相连，t ＝0时刻P 在传送带左端具有速度v 2，P 与定滑轮间的绳水平，t ＝t 0时刻P 离开传送带．不计定滑轮质量和滑轮与绳之间的摩擦，绳足够长．正确描述小物体P 速度随时间变化的图像可能是( )A BC D7．BC [解析] 若P 在传送带左端时的速度v 2小于v 1，则P 受到向右的摩擦力，当P 受到的摩擦力大于绳的拉力时，P 做加速运动，则有两种可能：第一种是一直做加速运动，第二种是先做加速度运动，当速度达到v 1后做匀速运动，所以B 正确；当P 受到的摩擦力小于绳的拉力时，P 做减速运动，也有两种可能：第一种是一直做减速运动，从右端滑出；第二种是先做减速运动再做反向加速运动，从左端滑出．若P 在传送带左端具有的速度v 2大于v 1，则小物体P 受到向左的摩擦力，使P 做减速运动，则有三种可能：第一种是一直做减速运动，第二种是速度先减到v 1，之后若P 受到绳的拉力和静摩擦力作用而处于平衡状态，则其以速度v 1做匀速运动，第三种是速度先减到v 1，之后若P 所受的静摩擦力小于绳的拉力，则P 将继续减速直到速度减为0，再反向做加速运动并且摩擦力反向，加速度不变，从左端滑出，所以C 正确．8．[2014·四川卷] (1)小文同学在探究物体做曲线运动的条件时，将一条形磁铁放在桌面的不同位置，让小钢珠在水平桌面上从同一位置以相同初速度v 0运动，得到不同轨迹．图中a 、b 、c 、d 为其中四条运动轨迹，磁铁放在位置A 时，小钢珠的运动轨迹是________(填轨迹字母代号)，磁铁放在位置B 时，小钢珠的运动轨迹是________(填轨迹字母代号)．实验表明，当物体所受合外力的方向跟它的速度方向________(选填“在”或“不在”)同一直线上时，物体做曲线运动．(2)下图是测量阻值约几十欧的未知电阻R x 的原理图，图中R 0是保护电阻(10 Ω)，R 1是电阻箱(0～99.9 Ω)，R 是滑动变阻器，A 1和A 2是电流表，E 是电源(电动势10 V ，内阻很小)．在保证安全和满足要求的情况下，使测量范围尽可能大．实验具体步骤如下：(ⅰ)连接好电路，将滑动变阻器R调到最大；(ⅱ)闭合S，从最大值开始调节电阻箱R1，先调R1为适当值，再调节滑动变阻器R，使A1示数I1＝0.15 A，记下此时电阻箱的阻值R1和A2的示数I2；(ⅲ)重复步骤(ⅱ)，再测量6组R1和I2值；(ⅳ)将实验测得的7组数据在坐标纸上描点．根据实验回答以下问题：①现有四只供选用的电流表：A．电流表(0～3 mA，内阻为2.0 Ω)B．电流表(0～3 mA，内阻未知)C．电流表(0～0.3 A，内阻为5.0 Ω)D．电流表(0～0.3 A，内阻未知)A1应选用________，A2应选用________．②测得一组R1和I2值后，调整电阻箱R1，使其阻值变小，要使A1示数I1＝0.15 A，应让滑动变阻器R接入电路的阻值________(选填“不变”“变大”或“变小”)．③在坐标纸上画出R1与I2的关系图．④根据以上实验得出R x＝________Ω.8．(1)b c不在(2)①D C②变大③略④31[解析] (2)①A1的示数能达到0.15 A，A2的示数由图像可知能达到0.3 A，故A1、A2的量程均选0.3 A，由电路图可列出关系式(R x＋R A2)I2＝(R0＋R1＋R A1)I1，整理后可得R A2＋R x＝I 1I 2(R 0＋R 1＋R A1)，由此可知，若R A1已知，则无论R 1、I 2如何变化，R x ＋R A2均为定值，无法得到R x ，故应使R A2已知，即A 1选D ，A 2选C.②当R 1减小时，如果在滑动变阻器的电阻值保持不变的情况下，电路的总电阻减小，由闭合电路的欧姆定律可得总电流I 增大，由分压关系知，并联部分得的电压减小，则I 2减小，由I 1＝I －I 2得I 1增大，要使I 1＝0.15 A ，则需滑动变阻器分得的电压增大，即R 的阻值变大．④根据(R x ＋R A2)I 2＝(R 0＋R 1＋R A1)I 2，可得R 1＝R x ＋R A2I 1I 2－(R 0－R A1)，即R 1—I 2图像的斜率k ＝R x ＋R A2I 1，根据图像并代入相关数据，可得R x ＝31 Ω. 9．[2014·四川卷] 石墨烯是近些年发现的一种新材料，其超高强度及超强导电、导热等非凡的物理化学性质有望使21世纪的世界发生革命性的变化，其发现者由此获得2010年诺贝尔物理学奖．用石墨烯制作超级缆绳，人类搭建“太空电梯”的梦想有望在本世纪实现．科学家们设想，通过地球同步轨道站向地面垂下一条缆绳至赤道基站，电梯仓沿着这条缆绳运行，实现外太空和地球之间便捷的物资交换．(1)若“太空电梯”将货物从赤道基站运到距地面高度为h 1的同步轨道站，求轨道站内质量为m 1的货物相对地心运动的动能．设地球自转角速度为ω，地球半径为R .(2)当电梯仓停在距地面高度h 2＝4R 的站点时，求仓内质量m 2＝50 kg 的人对水平地板的压力大小．取地面附近重力加速度g 取10 m/s 2，地球自转角速度ω＝7.3×10－5 rad/s ，地球半径R ＝6.4×103 km.9．(1)12m 1ω2(R ＋h 1)2 (2)11.5 N [解析] (1)设货物相对地心的距离为r 1，线速度为v 1，则r 1＝R ＋h 1①v 1＝r 1ω②货物相对地心的动能为 E k ＝12m 1v 21③ 联立①②③得 E k ＝12m 1ω2(R ＋h 1)2④ (2)设地球质量为M ，人相对地心的距离为r 2，向心加速度为a n ，受地球的万有引力为F ，则r 2＝R ＋h 2⑤a n ＝ω2r 2⑥F ＝Gm 2M r 22⑦ g ＝GM R 2⑧ 设水平地板对人的支持力大小为N ，人对水平地板的压力大小为N ′，则F －N ＝m 2a n ⑨N ′＝N ⑩联立⑤～⑩式并代入数据得 N ′＝11.5 N ⑪10．[2014·四川卷]在如图所示的竖直平面内，水平轨道CD 和倾斜轨道GH 与半径r ＝944m 的光滑圆弧轨道分别相切于D 点和G 点，GH 与水平面的夹角θ＝37°.过G 点、垂直于纸面的竖直平面左侧有匀强磁场，磁场方向垂直于纸面向里，磁感应强度B ＝1.25 T ；过D 点、垂直于纸面的竖直平面右侧有匀强电场，电场方向水平向右，电场强度E ＝1×104 N/C.小物体P 1质量m ＝2×10－3 kg 、电荷量q ＝＋8×10－6 C ，受到水平向右的推力F ＝9.98×10－3 N 的作用，沿CD 向右做匀速直线运动，到达D 点后撤去推力．当P 1到达倾斜轨道底端G 点时，不带电的小物体P 2在GH 顶端静止释放，经过时间t ＝0.1 s 与P 1相遇．P 1与P 2与轨道CD 、GH 间的动摩擦因数均为μ＝0.5，g 取10 m/s 2，sin 37°＝0.6，cos 37°＝0.8，物体电荷量保持不变，不计空气阻力．求：(1)小物体P 1(2)倾斜轨道GH 的长度s .10．(1)4 m/s (2)0.56 m[解析] (1)设小物体P 1在匀强磁场中运动的速度为v ，受到向上的洛伦兹力为F 1，受到的摩擦力为f ，则F 1＝q v B ①f ＝μ(mg －F 1)②由题意，水平方向合力为零F －f ＝0③联立①②③式，代入数据解得v ＝4 m/s ④(2)设P 1在G 点的速度大小为v G ，由于洛伦兹力不做功，根据动能定理qEr sin θ－mgr (1－cos θ)＝12m v 2G －12m v 2⑤ P 1在GH 上运动，受到重力、电场力和摩擦力的作用，设加速度为a 1，根据牛顿第二定律qE cos θ－mg sin θ－μ(mg cos θ＋qE sin θ)＝ma 1⑥P 1与P 2在GH 上相遇时，设P 1在GH 上运动的距离为s 1，则s 1＝v G t ＋12a 1t 2⑦ 设P 2质量为m 2，在GH 上运动的加速度为a 2，则m 2g sin θ－μm 2g cos θ＝m 2a 2⑧P 1与P 2在GH 上相遇时，设P 2在GH 上运动的距离为s 2，则s 2＝12a 2t 2⑨ 联立⑤～⑨式，代入数据得s ＝s 1＋s 2⑩s ＝0.56 m ⑪11． [2014·四川卷] 如图所示，水平放置的不带电的平行金属板p 和b 相距h ，与图示电路相连，金属板厚度不计，忽略边缘效应．p 板上表面光滑，涂有绝缘层，其上O 点右侧相距h 处有小孔K ；b 板上有小孔T ，且O 、T 在同一条竖直线上，图示平面为竖直平面．质量为m 、电荷量为－q (q >0)的静止粒子被发射装置(图中未画出)从O 点发射，沿p 板上表面运动时间t 后到达K 孔，不与板碰撞地进入两板之间．粒子视为质点，在图示平面内运动，电荷量保持不变，不计空气阻力，重力加速度大小为g .(1)求发射装置对粒子做的功；(2)电路中的直流电源内阻为r ，开关S 接“1”位置时，进入板间的粒子落在b 板上的A 点，A 点与过K 孔竖直线的距离为l .此后将开关S 接“2”位置，求阻值为R 的电阻中的电流强度；(3)若选用恰当直流电源，电路中开关S 接“1”位置，使进入板间的粒子受力平衡，此时在板间某区域加上方向垂直于图面的、磁感应强度大小合适的匀强磁场(磁感应强度B 只能在0～B m ＝()21＋5m()21－2qt 范围内选取)，使粒子恰好从b 板的T 孔飞出，求粒子飞出时速度方向与b 板板面的夹角的所有可能值(可用反三角函数表示)．11．(1)mh 22t 2 (2)mh q （R ＋r ）⎝⎛⎭⎫g －2h 3l 2t 2 (3)0<θ≤arcsin 25[解析] (1)设粒子在p 板上做匀速直线运动的速度为v 0，有h ＝v 0t ①设发射装置对粒子做的功为W ，由动能定理得W ＝12m v 20② 联立①②可得 W ＝mh 22t2③ (2)S 接“1”位置时，电源的电动势E 0与板间电势差U 有E 0＝U ④板间产生匀强电场的场强为E ，粒子进入板间时有水平方向的速度v 0，在板间受到竖直方向的重力和电场力作用而做类平抛运动，设加速度为a ，运动时间为t 1，有U ＝Eh ⑤mg －qE ＝ma ⑥h ＝12at 21⑦ l ＝v 0t 1⑧S 接“2”位置，则在电阻R 上流过的电流I 满足I ＝E 0R ＋r⑨ 联立①④～⑨得I ＝mh q （R ＋r ）⎝⎛⎭⎫g －2h 3l 2t 2⑩ (3)由题意知此时在板间运动的粒子重力与电场力平衡，当粒子从K 进入板间后立即进入磁场做匀速圆周运动，如图所示，粒子从D 点出磁场区域后沿DT 做匀速直线运动，DT 与b 板上表面的夹角为题目所求夹角θ，磁场的磁感应强度B 取最大值时的夹角θ为最大值θm ，设粒子做匀速圆周运动的半径为R ，有q v 0B ＝m v 0R ⑪过D 点作b 板的垂线与b 板的上表面交于G ，由几何关系有DG ＝h －R (1＋cos θ)⑫TG ＝h ＋R sin θ⑬tan θ＝sin θcos θ＝DG TG⑭ 联立①⑪～⑭，将B ＝B m 代入，求得θm ＝arcsin 25⑮当B 逐渐减小，粒子做匀速圆周运动的半径为R 也随之变大，D 点向b 板靠近，DT 与b 板上表面的夹角θ也越变越小，当D 点无限接近于b 板上表面时，粒子离开磁场后在板间几乎沿着b 板上表面运动而从T 孔飞出板间区域，此时B m >B >0满足题目要求，夹角θ趋近θ0，即θ0＝0⑯则题目所求为 0<θ≤arcsin 25⑰。

第1课时 交变电流的产生和描述考纲解读 1.能掌握交变电流的产生和描述，会写出交变电流的瞬时值表达式.2.能认识交变电流的图象和进行有效值、最大值的计算．1． [交变电流的产生和变化规律]关于线圈在匀强磁场中转动产生的交变电流，下列说法中正确的是( )A ．线圈平面每经过中性面一次，感应电流的方向就改变一次，感应电动势的方向不变B ．线圈每转动一周，感应电流的方向改变一次C ．线圈平面每经过中性面一次，感应电动势和感应电流的方向都改变一次D ．线圈每转动一周，感应电动势和感应电流的方向都改变一次 答案 C解析 依据交流电的变化规律可知，如果从中性面开始计时，有e ＝E m sin ωt 和i ＝I m sin ωt ；如果从垂直于中性面的位置开始计时，有e ＝E m cos ωt 和i ＝I m cos ωt .不难看出：线圈平面每经过中性面一次，感应电流的方向就改变一次，感应电动势的方向也改变一次；线圈每转动一周，感应电流的方向和感应电动势的方向都改变两次．故正确答案为C.2． [描述交变电流的物理量]小型交流发电机中，矩形金属线圈在匀强磁场中匀速转动，产生的感应电动势与时间呈正弦函数关系，如图1所示．此线圈与一个R ＝10 Ω的电阻构成闭合电路，不计电路的其他电阻，下列说法正确的是( )A ．交变电流的周期为0.125 s图1B ．交变电流的频率为8 HzC ．交变电流的有效值为 2 AD ．交变电流的最大值为4 A 答案 C解析 由题图可知，交变电流的周期为0.250 s ，频率为4 Hz ，交变电流的最大值为2010 A ＝2 A ，有效值为22A ＝ 2 A ，所以应选C.3． [有效值的计算]电阻R 1、R 2与交流电源按照如图2甲所示方式连接，R 1＝10 Ω、R 2＝20 Ω.合上开关S 后，通过电阻R 2的正弦交变电流i 随时间t 变化的情况如图乙所示．则( )图2A ．通过R 1的电流的有效值是1.2 AB ．R 1两端的电压有效值是6 VC ．通过R 2的电流的有效值是1.2 2 AD ．R 2两端的电压有效值是6 2 V 答案 B解析 由题图知流过R 2交流电电流的最大值I 2m ＝0.6 2 A ，有效值I 2＝I 2m2＝0.6 A ，故选项C 错误；由U 2m＝I 2m R 2＝12 2 V 知，U 2＝12 V ，选项D 错误；因串联电路电流处处相同，则I 1m ＝0.6 2 A ，电流的有效值I 1＝I 1m2＝0.6 A ，故选项A 错误；由U 1＝I 1R 1＝6 V ，故选项B 正确． 考点梳理一、交变电流的产生和变化规律 1． 交变电流大小和方向都随时间做周期性变化的电流．如图3(a)、(b)、(c)、(d)所示都属于交变电流．其中按正弦规律变化的交变电流叫正弦式交变电流，简称正弦式电流，如图(a)所示．图32． 正弦交流电的产生和图象(1)产生：在匀强磁场里，线圈绕垂直于磁场方向的轴匀速转动． (2)中性面①定义：与磁场方向垂直的平面． ②特点a ．线圈位于中性面时，穿过线圈的磁通量最大，磁通量的变化率为零，感应电动势为零．b ．线圈转动一周，两次经过中性面．线圈每经过中性面一次，电流的方向就改变一次．(3)图象：用以描述交流电随时间变化的规律，如果线圈从中性面位置开始计时，其图象为正弦函数曲线． 二、正弦交变电流的函数表达式、峰值和有效值 1． 周期和频率(1)周期(T )：交变电流完成一次周期性变化(线圈转一周)所需的时间，单位是秒(s)，公式T ＝2πω.(2)频率(f )：交变电流在1 s 内完成周期性变化的次数．单位是赫兹(Hz)． (3)周期和频率的关系：T ＝1f 或f ＝1T.2． 正弦式交变电流的函数表达式(线圈在中性面位置开始计时)(1)电动势e 随时间变化的规律：e ＝E m sin_ωt .(2)负载两端的电压u 随时间变化的规律：u ＝U m sin_ωt .(3)电流i 随时间变化的规律：i ＝I m sin_ωt .其中ω等于线圈转动的角速度，E m ＝nBSω. 3． 交变电流的瞬时值、峰值、有效值(1)瞬时值：交变电流某一时刻的值，是时间的函数．(2)峰值：交变电流的电流或电压所能达到的最大值，也叫最大值．(3)有效值：跟交变电流的热效应等效的恒定电流的值叫做交变电流的有效值．对正弦交流电，其有效值和峰值的关系为：E ＝E m 2，U ＝U m 2，I ＝I m2. (4)平均值：是交变电流图象中波形与横轴所围面积跟时间的比值．4． [瞬时值表达式的书写]如图4所示，图线a 是线圈在匀强磁场中匀速转动时所产生正弦交流电的图象，当调整线圈转速后，所产生正弦交流电的图象如图线b 所示，以下关于这两个正弦交流电的说法正确的是( )A ．在图中t ＝0时刻穿过线圈的磁通量均为零图4B ．线圈先后两次转速之比为3∶2C ．交流电a 的瞬时值表达式为u ＝10sin 5πt (V)D ．交流电b 的最大值为5 V 答案 BC解析 t ＝0时刻穿过线圈的磁通量最大，磁通量的变化率为零，故电压为零，A 错．读图得两次周期之比为2∶3，由转速n ＝ω2π＝1T 得转速与周期成反比，故B 正确．读图得a 的最大值为10 V ，ω＝5π rad/s ，由交流电感应电动势的瞬时值表达式e ＝E m sin ωt (V)(从线圈在中性面位置开始计时)得，u ＝10sin 5πt (V)，故C 正确．交流电的最大值E m ＝nBSω，所以根据两次转速的比值可得，交流电b 的最大值为23×10 V ＝203 V ，故D 错．方法提炼 书写交变电流瞬时值表达式的基本思路1． 确定正弦交变电流的峰值，根据已知图象读出或由公式E m ＝nBSω求出相应峰值． 2． 明确线圈的初始位置，找出对应的函数关系式．如：(1)线圈从中性面位置开始转动，则i －t 图象为正弦函数图象，函数式为i ＝I m sin ωt . (2)线圈从垂直中性面位置开始转动，则i －t 图象为余弦函数图象，函数式为i ＝I m cos ωt . 考点一 交变电流的变化规律1． 正弦式交变电流的变化规律(线圈在中性面位置开始计时)2. 两个特殊位置的特点(1)线圈平面与中性面重合时，S ⊥B ，Φ最大，ΔΦΔt ＝0，e ＝0，i ＝0，电流方向将发生改变．(2)线圈平面与中性面垂直时，S ∥B ，Φ＝0，ΔΦΔt最大，e 最大，i 最大，电流方向不改变．特别提醒 1.只要线圈平面在匀强磁场中绕垂直于磁场的轴匀速转动，就产生正弦式交流电，其变化规律与线圈的形状、转动轴处于线圈平面内的位置无关． 2． Φ－t 图象与对应的e －t 图象是互余的．例1 如图5甲所示，一矩形线圈abcd 放置在匀强磁场中，并绕过ab 、cd 中点的轴OO ′以角速度ω逆时针匀速转动．若以线圈平面与磁场夹角θ＝45°时(如图乙)为计时起点，并规定当电流自a 流向b 时，电流方向为正．则下列四幅图中正确的是( )图5审题指导 解答本题应注意以下三点： (1)确定t ＝0时刻感应电流的方向．(2)利用t ＝0时刻的速度确定感应电动势的大小． (3)判定t ＝0时刻后短时间内电流的变化趋势．解析 该题考查交变电流的产生过程．t ＝0时刻，根据题图乙表示的转动方向，由右手定则知，此时ad 中电流方向由a 到d ，线圈中电流方向为a →d →c →b →a ，与规定的电流正方向相反，电流为负值．又因为此时ad 、bc 两边的切割速度方向与磁场方向成45°夹角，由E ＝2Bl v ⊥，可得E ＝2×22Bl v＝22E m ，即此时电流是最大值的22倍，由图乙还能观察到，线圈在接下来45°的转动过程中，ad 、bc 两边的切割速度v ⊥越来越小，所以感应电动势应减小，感应电流应减小，故瞬时电流的表达式为i ＝－I m cos (π4＋ωt )，则图象为D图象所描述，故D 项正确． 答案 D突破训练1 如图6所示是一台发电机的结构示意图，其中N 、S是永久磁铁的两个磁极，它们的表面呈半圆柱面形状．M 是圆柱形铁芯，它与磁极的柱面共轴，铁芯上有一矩形线框，可绕与铁芯M 共轴的固定转动轴旋转．磁极与铁芯之间的缝隙中形 图6成方向沿半径、大小近似均匀的磁场．若从图示位置开始计时，当线框绕固定转动轴匀速转动时，下列图象中能正确反映线框中感应电动势e 随时间t 变化规律的是( ) 答案 D解析 因发电机的两个磁极N 、S 呈半圆柱面形状，磁极间的磁感线如图所示，即呈辐向分布磁场，磁感应强度的大小不变，仅方向发生改变，故线框在磁场中转动时垂直切割磁感线，产生的感应电动势的大小不变，线框越过空隙段后，由于线框切割磁感线方向发生变化，所以感应电动势的方向发生变化，综上所述，D 正确．突破训练2 实验室里的交流发电机可简化为如图7所示的模型，正方形线圈在水平匀强磁场中，绕垂直于磁感线的OO ′轴匀速转动．今在发电机的输出端接一个电阻R 和理想电压表，并让线圈每秒转25圈，读出电压表的示数为10 V ．已知R ＝10 Ω，线圈电阻忽略不计，下列说法正确的是( )A ．线圈平面与磁场平行时，线圈中的瞬时电流为零图7B ．从线圈平面与磁场平行开始计时，线圈中感应电流瞬时值表达式为i ＝2sin 50πt AC ．流过电阻R 的电流每秒钟方向改变25次D ．电阻R 上的热功率等于10 W 答案 D解析 线圈平面与磁场平行时，瞬时感应电流最大，A 错．从线圈平面与磁场平行时开始计时，Εm ＝10 2 V ，f ＝25 Hz ，i ＝2cos 50πt A ，B 错．电流方向每秒改变50次，C 错．P R ＝U 2R ＝10 W ，D 正确．考点二 交流电有效值的求解有效值是交流电中最重要的物理量，必须会求解，特别是正弦交流电的有效值，应记 住公式．求交变电流有效值的方法有：(1)利用I ＝I m 2，U ＝U m 2，E ＝E m2计算，只适用于正(余)弦式交流电． (2)非正弦式交流电有效值的求解根据电流的热效应进行计算，其中，交变电流的有效值是根据电流通过电阻时产生的热效应定义的，即让交变电流和直流电流通过相同的电阻，在相同的时间里若产生的热量相同，则交变电流(电压)的有效值就等于这个直流电流(电压)的值，即求解交变电流有效值问题必须在相同电阻、相同时间、相同热量的“三同”原则下求解．例2 如图8所示，图甲和图乙分别表示正弦脉冲波和方波的交变电流与时间的变化关系．若使这两种电流分别通过两个完全相同的电阻，则经过1 min 的时间，两电阻消耗的电功之比W 甲∶W 乙为( )图8A ．1∶ 2B ．1∶2C ．1∶3D ．1∶6解析 电功的计算中，I 要用有效值计算，图甲中，由有效值的定义得(12)2R ×2×10－2＋0＋(12)2R ×2×10－2＝I 21R ×6×10－2，得I 1＝33A ；图乙中，I 的值不变，I 2＝1 A ，由W ＝UIt ＝I 2Rt 可以得到W 甲∶W 乙＝1∶3. 答案 C突破训练3 如图9甲所示，为一种调光台灯电路示意图，它通过双向可控硅电子器件实现了无级调节亮度．给该台灯接220 V 的正弦交流电后加在灯管两端的电压如图乙所示，则此时交流电压表的示数为( )图9A ．220 VB ．110 VC.2202VD.1102V答案 B解析 本题考查电压的有效值的计算．设电压的有效值为U ，根据有效值定义有⎝⎛⎭⎫22022R·T 2＝U 2RT ，解得U ＝110 V ，则B 项正确．考点三 交变电流的“四值”的比较与理解1． 交变电流的瞬时值、峰值、有效值和平均值的比较2. 交变电流瞬时值表达式的求法(1)先求电动势的最大值E m ＝nBSω； (2)求出角速度ω，ω＝2πT；(3)明确从哪一位置开始计时，从而确定是正弦函数还是余弦函数； (4)写出瞬时值的表达式．例3 如图10所示，线圈abcd 的面积是0.05 m 2，共100匝，线圈电阻为1 Ω，外接电阻R ＝9 Ω，匀强磁场的磁感应强度B ＝1π T ，当线圈以300 r/min 的转速匀速旋转时．问：(1)若从线圈处于中性面开始计时，写出线圈中感应电动势的瞬时值表达式； (2)线圈转过130 s 时电动势的瞬时值多大？图10(3)电路中，电压表和电流表的示数各是多少？(4)从中性面开始计时，经130 s 通过电阻R 的电荷量是多少？解析 (1)e ＝E m sin ωt ＝nBS ·2πf sin (2πft ) ＝100×1π×0.05×2π×30060sin (2π×30060t ) V＝50sin 10πt V(2)当t ＝130 s 时，e ＝50sin (10π×130) V ≈43.3 V .(3)电动势的有效值为E ＝E m 2＝502V ≈35.4 V ， 电流表示数I ＝E R ＋r ＝35.49＋1 A ＝3.54 A ，电压表示数U ＝IR ＝3.54×9 V ＝31.86 V.(4)130 s 内线圈转过的角度θ＝ωt ＝30060×2π×130＝π3. 该过程中，ΔΦ＝BS －BS cos θ＝12BS ，由I ＝q Δt ，I ＝E R ＋r，E ＝n ΔΦΔt得q ＝n ΔΦR ＋r ＝nBS 2(R ＋r )＝100×1π×0.052×(9＋1) C ＝14π C.答案 (1)e ＝50sin 10πt V (2)43.3 V (3)31.86 V 3.54 A (4)14πC例4 一理想变压器原、副线圈匝数比n 1∶n 2＝11∶5，原线圈与正弦交变电源连接，输入电压u 如图11所示．副线圈仅接入一个10 Ω的电阻．则( )图11A ．流过电阻的电流是20 AB ．与电阻并联的电压表的示数是100 2 VC ．经过1分钟电阻发出的热量是6×103 JD ．变压器的输入功率是1×103 W解析 原线圈中电压的有效值是220 V ．由变压比知副线圈中电压为100 V ，流过电阻的电流是10 A ；与电阻并联的电压表的示数是100 V ；经过1 分钟电阻发出的热量是6×104J ；P 入＝P 出＝U 22R ＝100210V ＝1×103W ．只有D 项正确． 答案 D突破训练4 一正弦交流电的电压随时间变化的规律如图12所示．由图可知( )图12A ．该交流电的电压瞬时值的表达式为u ＝100sin (25t ) VB ．该交流电的频率为25 HzC ．该交流电的电压的有效值为100 2 VD ．若将该交流电压加在阻值为R ＝100 Ω的电阻两端，则电阻消耗的功率是50 W 答案 BD解析 从题图中可知，交流电周期T ＝4×10－2 s ，峰值电压U m ＝100 V ，故交流电的频率f ＝1T ＝25 Hz ，有效值U ＝U m 2＝50 2 V ．将该交流电压加在R ＝100 Ω的电阻两端时，电阻消耗的热功率P ＝U 2R ＝50 W ，电压的瞬时值表达式u ＝U m sin 2πTt ＝100sin (50πt ) V ，故正确选项为B 、D. 高考题组1． (2012·北京理综·15)一个小型电热器若接在输出电压为10 V 的直流电源上，消耗电功率为P ；若把它接在某个正弦式交流电源上，其消耗的电功率为P2.如果电热器电阻不变，则此交流电源输出电压的最大值为( )A ．5 VB ．5 2 VC ．10 VD ．10 2 V答案 C解析 根据P ＝U 2R ，对直流电有P ＝102R ，对正弦式交流电有P 2＝U ′2R ，所以正弦式交流电的有效值为U ′＝PR 2＝102V ，故交流电源输出电压的最大值U m ′＝2U ′＝10 V ，故选项C 正确，选项A 、B 、D 错误． 2． (2012·广东理综·19)某小型发电机产生的交变电动势为e ＝50sin 100πt (V)．对此电动势，下列表述正确的有( )A ．最大值是50 2 VB ．频率是100 HzC ．有效值是25 2 VD ．周期是0.02 s答案 CD解析 交变电动势e ＝E m sin ωt 或e ＝E m cos ωt ，其中E m 为电动势的最大值，ω为角速度，有效值E ＝E m2，周期T ＝2πω，频率f ＝1T .由e ＝50sin 100πt (V)知，E m ＝50 V ，E ＝502 V ＝25 2 V ，T ＝2πω＝2π100π s ＝0.02 s ，f＝1T ＝10.02Hz ＝50 Hz ，所以选项C 、D 正确． 3． (2011·四川理综·20)如图13所示，在匀强磁场中匀速转动的矩形线圈的周期为T ，转轴O 1O 2垂直于磁场方向，线圈电阻为2 Ω.从线圈平面与磁场方向平行时开始计时，线圈转过60°时的感应电流为1 A ．那么( )A ．线圈消耗的电功率为4 WB ．线圈中感应电流的有效值为2 A图13C ．任意时刻线圈中的感应电动势为e ＝4cos2πTt D ．任意时刻穿过线圈的磁通量为Φ＝T πsin 2πT t答案 AC解析 从线圈平面平行于磁感线开始计时，交变电流的感应电动势的表达式为e ＝E m cos ωt ，则感应电流i ＝e R ＝E m R cos θ，由题给条件有：1＝E m 2×12，解得E m ＝4 V ，则I m ＝2 A ，I 有效＝ 2 A ，线圈消耗的电功率P ＝I 2有效R ＝4 W ，所以A 正确，B 错误．e ＝ 4cos ωt ＝4cos2πT t ，故C 正确．由E m ＝BSω＝Φm 2πT 得Φm ＝2Tπ，故任意时刻Φ＝ 2T πsin 2πT t ，故D 错误． 模拟题组4． 一台小型发电机产生的电动势随时间变化的正弦规律图象如图14甲所示．电路组成如图乙所示，已知发电机线圈内阻为5.0 Ω，外接灯泡阻值为95.0 Ω，灯泡正常发光，则( )图14A ．电压表的示数为220 VB ．电路中的电流方向每秒钟改变50次C ．灯泡消耗的功率为509 WD ．发电机线圈内阻每秒钟产生的焦耳热为24.2 J 答案 D解析 电压表的示数应为有效值，U ＝U m 2·RR ＋r ＝209 V ，A 项错；电路中的电流方向每秒钟改变100次，B 项错；P 灯＝U 2R ＝459.8 W ，C 项错；发电机线圈内阻的发热功率为P ′＝I 2r ＝(UR )2r ＝24.2 W ，每秒生热24.2J ，D 项对．5． 在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动，如图15甲所示，金属线框的总电阻为R ，金属线框产生的交变电动势的图象如图乙所示，则( )甲 乙图15A ．t ＝0.005 s 时线框的磁通量变化率为零B ．t ＝0.01 s 时线框平面与中性面重合C ．线框中产生的电功率为P ＝31122RD ．线框中产生的交变电动势频率为50 Hz 答案 BCD解析 由题图乙可知在0.005 s 时，电动势最大，那么线框的磁通量的变化率应为最大，A 项错．在0.01 s 时，e ＝0，线框位于中性面位置，线框中的电功率为P ＝U 2R ＝(U m 2)2/R ＝31122R ，B 、C 项正确；e 的频率f ＝1T ＝10.02 Hz＝50 Hz ，D 项正确．(限时：45分钟)►题组1 对交变电流的产生及图象的考查1． 如图1甲所示，矩形线圈abcd 在匀强磁场中逆时针匀速转动时，线圈中产生的交变电流如图乙所示，设沿abcda 方向为电流正方向，则( )图1A ．乙图中Oa 时间段对应甲图中A 至B 图的过程 B ．乙图中c 时刻对应甲图中的C 图C ．若乙图中d 等于0.02 s ，则1 s 内电流的方向改变了50次D ．若乙图中b 等于0.02 s ，则交流电的频率为50 Hz 答案 A解析 由交变电流的产生原理可知，甲图中的A 、C 两图中线圈所在的平面为中性面，线圈在中性面时电流为零，再经过1/4个周期电流达到最大值，再由楞次定律判断出电流的方向，因此甲图中A 至B 图的过程电流为正，且从零逐渐增大到最大值，A 对；甲图中的C 图对应的电流为零，B 错；每经过中性面一次线圈中的电流方向就要改变一次，所以一个周期内电流方向要改变两次，所以在乙图中对应Od 段等于交变电流的一个周期，若已知d 等于0.02 s ，则频率为50 Hz ，1 s 内电流的方向将改变100次，C 错；若乙图中b 等于0.02 s ，则交流电的频率应该为25 Hz ，D 错．2． 如图2所示，矩形线圈abcd 在匀强磁场中，可以分别绕垂直于磁场方向的轴P 1和P 2以相同的角速度匀速转动，当线圈平面转到与磁场方向平行时( )A ．线圈绕P 1转动时的电流等于绕P 2转动时的电流B ．线圈绕P 1转动时的电动势小于绕P 2转动时的电动势C ．线圈绕P 1和P 2转动时电流的方向相同，都是a →b →c →d图2D ．线圈绕P 1转动时dc 边受到的安培力大于绕P 2转动时dc 边受到的安培力 答案 A解析 产生正弦交流电的条件是轴和磁感线垂直，与轴的位置和线圈形状无关，两种情况下转到图示位置时产生的电动势E 具有最大值E m ＝nBSω，由欧姆定律I ＝ER 总可知此时I 相等，A 正确，B 错误；由右手定则可知电流方向为a →d →c →b ，故C 错误；两种情况下dc 边受的安培力均为F ＝Bl cd I ，故D 错误． 3． 如图所示，面积均为S 的单匝线圈绕其对称轴或中心轴在匀强磁场B 中以角速度ω匀速转动，能产生正弦交变电动势e ＝BSωsin ωt 的图是( )答案 A解析 线圈在匀强磁场中绕垂直于磁场方向的轴(轴在线圈所在平面内)匀速转动，产生的正弦交变电动势为e ＝BSωsin ωt ，由这一原理可判断，A 图中感应电动势为e ＝BSωsin ωt ；B 图中的转动轴不在线圈所在平面内；C 、D 图转动轴与磁场方向平行，而不是垂直．4． 矩形线框绕垂直于匀强磁场且沿线框平面的轴匀速转动时产生了交变电流，下列说法正确的是( )A ．当线框位于中性面时，线框中感应电动势最大B ．当穿过线框的磁通量为零时，线框中的感应电动势也为零C ．每当线框经过中性面时，感应电动势或感应电流方向就改变一次D ．线框经过中性面时，各边不切割磁感线 答案 CD解析 线框位于中性面时，线框平面与磁感线垂直，穿过线框的磁通量最大，但此时切割磁感线的两边速度方向与磁感线平行，不切割磁感线，穿过线框的磁通量的变化率等于零，所以感应电动势等于零，感应电动势或感应电流的方向在此时刻改变．垂直于中性面时，穿过线框的磁通量为零，切割磁感线的两边的速度与磁感线垂直，有效切割速度最大，此时穿过线框的磁通量的变化率最大，所以感应电动势最大．故C 、D 正确．5． (2012·安徽理综·23)图3甲是交流发电机模型示意图．在磁感应强度为B 的匀强磁场中，有一矩形线圈abcd可绕线圈平面内垂直于磁感线的轴OO ′转动，由线圈引出的导线ae 和df 分别与两个跟线圈一起绕OO ′转动的金属圆环相连接，金属圆环又分别与两个固定的电刷保持滑动接触，这样矩形线圈在转动中就可以保持和外电路电阻R 形成闭合电路．图乙是线圈的主视图，导线ab 和cd 分别用它们的横截面来表示．已知ab 长度为L 1，bc 长度为L 2，线圈以恒定角速度ω逆时针转动．(只考虑单匝线圈)甲 乙丙 图3(1)线圈平面处于中性面位置时开始计时，试推导t 时刻整个线圈中的感应电动势e 1的表达式；(2)线圈平面处于与中性面成φ0夹角位置时开始计时，如图丙所示，试写出t 时刻整个线圈中的感应电动势e 2的表达式；(3)若线圈电阻为r ，求线圈每转动一周电阻R 上产生的焦耳热．(其他电阻均不计) 答案 (1)e 1＝BL 1L 2ωsin ωt (2)e 2＝BL 1L 2ωsin (ωt ＋φ0)(3)πωRB 2L 21L 22(R ＋r )2解析 (1)如图所示，矩形线圈abcd 在磁场中转动时，ab 、cd 切割磁感线，且转动的半径为r ＝L 22，转动时ab 、cd 的线速度v ＝ωr ＝ωL 22，且与磁场方向的夹角为ωt ，所以，整个线圈中的感应电动势e 1＝2BL 1v sin ωt ＝BL 1L 2ωsin ωt .(2)当t ＝0时，线圈平面与中性面的夹角为φ0，则t 时刻时，线圈平面与中性面的夹角为ωt ＋φ0 故此时感应电动势的瞬时值e 2＝2BL 1v sin (ωt ＋φ0)＝BL 1L 2ωsin (ωt ＋φ0)(3)线圈匀速转动时感应电动势的最大值E m ＝BL 1L 2ω，故有效值E ＝E m 2＝BL 1L 2ω2回路中电流的有效值I ＝E R ＋r ＝BωL 1L 22(R ＋r )根据焦耳定律知转动一周电阻R 上的焦耳热为Q ＝I 2RT ＝[BωL 1L 22(R ＋r )]2R 2πω＝πωRB 2L 21L 22(R ＋r )2.►题组2 对交变电流“四值”的考查6． 如图4所示，垂直于纸面向里的磁感应强度为B 的匀强磁场以虚线为界，虚线左侧磁场范围足够大，单匝矩形线圈中的轴线与磁场边界重合，线圈以恒定的角速度ω绕中轴线转动，线圈所围面积为S ，线圈导线的总电阻为R .t ＝0时刻线圈平面与纸面重合，以下说法正确的是( ) A ．时刻t 线圈中电流的瞬时值i ＝BSωR cos ωtB ．线圈中电流的有效值I ＝2BSω4R图4C ．线圈中电流的有效值I ＝2BSω2RD ．线圈消耗的电功率P ＝(BSω)2R答案 B解析 电动势的最大值应为E m ＝BSω2，t ＝0时，e ＝0，因此瞬时值表达式应为e ＝12BSω sin ωt ，i ＝BSω2R sin ωt ，A 项错；电流的有效值I ＝I m 2＝2BSω4R ，B 项正确，C 项错误；线圈消耗的电功率应为P ＝I 2R ＝(BSω)28R，D 项错，因此正确选项为B.7. 如图5所示，矩形线圈abcd 绕轴OO ′匀速转动产生交流电，在图示位置开始计时，则下列说法正确的是( )A ．t ＝0时穿过线圈的磁通量最大，产生的感应电流最大B ．t ＝T4(T 为周期)时感应电流沿abcda 方向图5C ．若转速增大为原来的2倍，则交变电流的频率是原来的2倍D ．若转速增大为原来的2倍，则产生的电流有效值为原来的4倍 答案 BC解析 图示时刻，ab 、cd 边切割磁感线的有效速率为零，产生的感应电动势为零，A 错误；根据线圈的转动方向，确定T4时线圈的位置，用右手定则可以确定线圈中的感应电流方向沿abcda 方向，B 正确；根据转速和频率的定义可知C 正确；根据ω＝2πf ，E m ＝nBSω，E ＝E m 2，I ＝ER 总可知电流有效值变为原来的2倍，D 错误．8． 如图6，交流发电机的矩形线圈边长ab ＝cd ＝0.4 m ，ad ＝bc ＝0.2 m ，线圈匝数N ＝100，电阻r ＝1 Ω，线圈在磁感应强度B ＝0.2 T 的匀强磁场中绕垂直于磁场的轴以ω＝100π rad/s 的角速度匀速转动，外接电阻R ＝9 Ω，以图示时刻开始计时，则( )A ．电动势瞬时值为160πs in (100πt ) VB ．t ＝0时线圈中磁通量变化率最大图6C ．t ＝12 s 时线圈中感应电动势最大D ．交变电流的有效值是82π A解析 图示时刻线圈平面垂直于中性面，电动势的瞬时值e ＝NBSωcos ωt ＝100×0.2×(0.4×0.2)×100πcos (100πt ) V ＝160πcos (100πt ) V ，A 错误．图示时刻即t ＝0时，Φ＝0，但ΔΦΔt 最大，B 正确．t ＝12 s 时，e ＝E m ，C 正确，交变电流的有效值是82π A ，D 正确．9． 如图7所示，矩形线圈面积为S ，匝数为N ，线圈电阻为r ，在磁感应强度为B 的匀强磁场中绕OO ′轴以角速度ω匀速转动，外电路电阻为R ，当线圈由图示位置转过60°的过程中，下列判断正确的是( )A ．电压表的读数为NBSωR2(R ＋r )B ．通过电阻R 的电荷量为q ＝NBS2(R ＋r )图7C ．电阻R 所产生的焦耳热为Q ＝N 2B 2S 2ωR π4(R ＋r )2D ．当线圈由图示位置转过60°时的电流为NBSω2(R ＋r )答案 AB解析 线圈在磁场中转动产生了正弦交流电，其电动势的最大值E m ＝NBSω，电动势的有效值E ＝NBSω2，电压表的读数等于交流电源路端电压，且为有效值，则U ＝NBSω2(R ＋r )R ，A 正确；求通过电阻R 的电荷量要用交流电的平均电流，则q ＝I Δt ＝N ΔΦR ＋r ＝N (BS －12BS )R ＋r ＝NBS2(R ＋r )，故B 正确；电阻R 上产生的热量应该用有效值来计算，则电阻R 产生的热量Q ＝I 2Rt ＝[NBSω2(R ＋r )]2R ·π3ω＝πN 2B 2S 2Rω6(R ＋r )2，故C 错误；线圈由图示位置转过60°时的电流为瞬时值，则i ＝NBSωR ＋r sin ωt ＝NBSωR ＋r sin π3＝3NBSω2(R ＋r )，故D 错误．10．如图8所示，一个半径为r 的半圆形线圈，以直径ab 为轴匀速转动，转速为n ，ab 的左侧有垂直于纸面向里(与ab 垂直)的匀强磁场，磁感应强度为B .M 和N 是两个集流环，负载电阻为R ，线圈、电流表和连接导线的电阻不计，求： (1)感应电动势的最大值；(2)从图示位置起转过1/4转的时间内负载电阻R 上产生的热量； (3)从图示位置起转过1/4转的时间内通过负载电阻R 的电荷量； 图8(4)电流表的示数．答案 (1)π2Bnr 2(2)π4B 2r 4n 8R (3)πBr 22R(4)π2r 2nB2R线圈绕轴匀速转动时，在电路中产生如图所示的交变电流． 此交变电动势的最大值为 E m ＝BSω＝B ·πr 22·2πn ＝π2Bnr 2(2)在线圈从图示位置转过1/4转的时间内，电动势的有效值为E ＝E m 2＝2π2Bnr 22电阻R 上产生的热量 Q ＝(E R )2R ·T 4＝π4B 2r 4n8R(3)在线圈从图示位置转过1/4转的时间内，电动势的平均值为E ＝ΔΦΔt通过R 的电荷量q ＝I ·Δt ＝ER ·Δt ＝ΔΦR ＝πBr 22R(4)设此交变电动势在一个周期内的有效值为E ′，由有效值的定义得(E m2)2R ·T 2＝E ′2R T ，解得E ′＝E m2故电流表的示数为I ＝E ′R ＝π2r 2nB2R .。

（2013·淄博市一模）17．如图所示，理想变压器原副线圈的匝数比为10:1，b是原线圈的中心抽头，电压表和电流表均为理想电表，除R以外其余电阻不计．在原线圈c、d两端加上的交变电压．则 A．若单刀双掷开关接a，则电压表示数为22V B．若单刀双掷开关接a，再将滑动变阻器触片P向下移，电压表示数变大 C．若将单刀双掷开关由a拨向b，两电流表的示数均变大 D．若将单刀双掷开关由a拨向b，输入功率变大 【答案】ACD 【解析】当单刀双掷开关与a连接时，变压器匝数之比为10：1，原线圈两端有效值为=220V，所以副线圈电压有效值为22V，即电压表示数为22V，A正确；滑动变阻器触片向下移动的过程中，电阻减小，而变压器原线圈电压、匝数比未变，故副线圈电压不变，电压表示数不变，B错误；当单刀双掷开关由a扳向b时，匝数之比为5：1，输出电压增大，电压表和电流表的示数均变大，故电流表的示数变大，输入功率变大，CD正确；故选ACD。

（2013·烟台市一模）18．如图甲所示，一理想变压器给一个小灯泡供电．当原线圈输入如图乙所示的交变电压时，额定功率10W的小灯泡恰好正常发光，已知灯泡的电阻为40Ω，图中电压表为理想电表，下列说法正确的是 A．变压器输入电压的瞬时值表达式为 B．电压表的示数为220V C．变压器原、副线圈的匝数比为11:1 D．变压器的输入功率为110W 【答案】C 【解析】对比正弦交变电压的瞬时值表达式可知变压器输入电压的瞬时值表达式为，选项A错误。

电压表测的是副线圈两端的电压，其大小等于灯泡两端的电压，由可知V，选项B错误。

由原副线圈电压比与匝数比的关系知原、副线圈的匝数比为11:1,选项C正确。

变压器的输入功率等于副线圈的输出功率，即灯泡的额定功率10W，选项D错误。

（2013·潍坊一模）6．图甲中的变压器为理想变压器，原、副线圈的匝数之比为10∶1．测得R=10的电阻两端电压随时间变化的规律如图乙所示．则原线圈中 A．电压的有效值为311OV B．电压的有效值为2200V C．电流变化的频率为25Hz D．电流的有效值为22A 【答案】BC 【解析】由图乙可得副线圈电压的最大值是311V，则其有效值是220V，电流变化的频率为25 Hz，由于电阻R=10，所以副线圈的电流（有效值）为22A，由理想变压器电压、电流与匝数的关系可得原线圈电压的有效值为2200V，电流的有效值为2.2A，选项AD错误B正确。

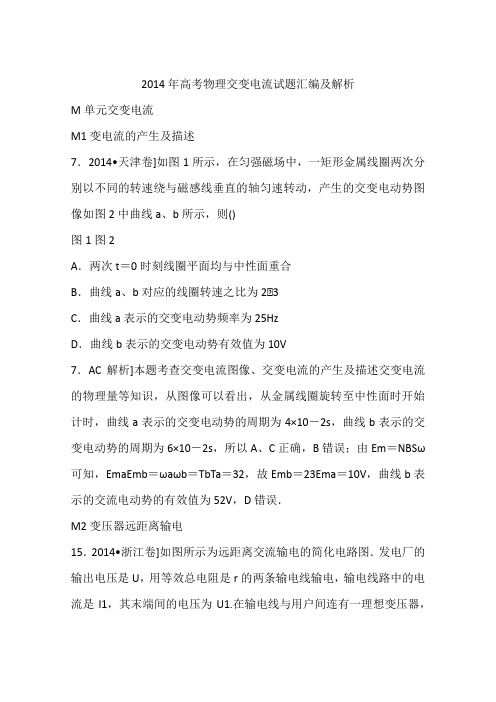

2014年高考物理交变电流试题汇编及解析M单元交变电流M1变电流的产生及描述7．2014•天津卷]如图1所示，在匀强磁场中，一矩形金属线圈两次分别以不同的转速绕与磁感线垂直的轴匀速转动，产生的交变电动势图像如图2中曲线a、b所示，则()图1图2A．两次t＝0时刻线圈平面均与中性面重合B．曲线a、b对应的线圈转速之比为2∶3C．曲线a表示的交变电动势频率为25HzD．曲线b表示的交变电动势有效值为10V7．AC解析]本题考查交变电流图像、交变电流的产生及描述交变电流的物理量等知识，从图像可以看出，从金属线圈旋转至中性面时开始计时，曲线a表示的交变电动势的周期为4×10－2s，曲线b表示的交变电动势的周期为6×10－2s，所以A、C正确，B错误；由Em＝NBSω可知，EmaEmb＝ωaωb＝TbTa＝32，故Emb＝23Ema＝10V，曲线b表示的交流电动势的有效值为52V，D错误．M2变压器远距离输电15．2014•浙江卷]如图所示为远距离交流输电的简化电路图．发电厂的输出电压是U，用等效总电阻是r的两条输电线输电，输电线路中的电流是I1，其末端间的电压为U1.在输电线与用户间连有一理想变压器，流入用户端的电流为I2.则()第15题图A.用户端的电压为I1U1I2B.输电线上的电压降为UC.理想变压器的输入功率为I21rD.输电线路上损失的电功率为I1U15．A解析]本题考查电能的输送、理想变压器等知识．理想变压器输入端与输出端功率相等，U1I1＝U2I2，用户端的电压U2＝I1I2U1，选项A正确；输电线上的电压降ΔU＝U－U1＝I1r，选项B错误；理想变压器输电线上损失的功率为I21r，选项C、D错误．16．2014•浙江卷]长期以来“卡戎星(Charon)”被认为是冥王星唯一的卫星，它的公转轨道半径r1＝19600km，公转周期T1＝6.39天.2006年3月，天文学家新发现两颗冥王星的小卫星，其中一颗的公转轨道半径r2＝48000km，则它的公转周期T2最接近于()A．15天B．25天C．35天D．45天16．B解析]本题考查开普勒第三定律、万有引力定律等知识．根据开普勒第三定律r31T21＝r32T22，代入数据计算可得T2约等于25天．选项B正确．1．2014•四川卷]如图所示，甲是远距离输电线路的示意图，乙是发电机输出电压随时间变化的图像，则()甲乙A．用户用电器上交流电的频率是100HzB．发电机输出交流电的电压有效值是500VC．输出线的电流只由降压变压器原副线圈的匝数比决定D．当用户用电器的总电阻增大时，输电线上损失的功率减小1．D解析]从图乙得到交流电的频率是50Hz，变压器在输电过程中不改变交流电的频率，A错误；从图乙得到发电机输出电压的最大值是500V，所以有效值为2502V，B错误；输电线的电流是由降压变压器的负载电阻和输出电压决定的，C错误；由于变压器的输出电压不变，当用户用电器的总电阻增大时，输出电流减小，根据电流与匝数成反比的关系可知，输电线上的电流减小，由P线＝I线R线可知，输电线上损失的功率减小，D正确．21．2014•新课标Ⅱ卷]如图所示，一理想变压器原、副线圈的匝数分别为n1、n2.原线圈通过一理想电流表A接正弦交流电源，一个二极管和阻值为R的负载电阻串联后接到副线圈的两端．假设该二极管的正向电阻为零，反向电阻为无穷大．用交流电压表测得a、b端和c、d端的电压分别为Uab和Ucd，则()A．Uab∶Ucd＝n1∶n2B．增大负载电阻的阻值R，电流表的读数变小C．负载电阻的阻值越小，c、d间的电压Ucd越大D．将二极管短路，电流表的读数加倍21．BD解析]经交流电压表、交流电流表测得的值分别为交变电压和交变电流的有效值，根据变压器公式UabU2＝n1n2得到输出电压，而输出电压U2不等于c、d端电压，因二极管具有单向导电性，输入电压通过变压器变压后经二极管整流后有效值发生变化，Ucd＝2U22＝2n2Uab2n1，则Uab∶Ucd＝2n1∶n2，故A错误．增大负载电阻的阻值R,Uab不变，Ucd也不变，根据P出＝U2cdR可知输出功率减小，根据理想变压器的输入功率等于输出功率可知，输入功率必减小，故电流表读数变小，B正确，C错误．二极管短路时，U′cd＝U2，输出功率P′出＝U′2cdR＝U22R＝2P出，故输入功率P1也加倍，而输入电压U1不变，根据P1＝U1I1得电流表读数加倍，D正确．(一)必考题(共129分)19．2014•广东卷]如图11所示的电路中，P为滑动变阻器的滑片，保持理想变压器的输入电压U1不变，闭合开关S，下列说法正确的是() A．P向下滑动时，灯L变亮B．P向下滑动时，变压器的输出电压不变C．P向上滑动时，变压器的输入电流变小D．P向上滑动时，变压器的输出功率变大19．BD解析]由于理想变压器输入电压不变，则副线圈电压U2不变，滑片P滑动时，对灯泡两端的电压没有影响，故灯泡亮度不变，则选项A错误；滑片P下滑，电阻变大，但副线圈电压由原线圈电压决定，则副线圈电压不变，故选项B正确；滑片P上滑，电阻减小，副线圈输出电流I2增大，则原线圈输入电流I1也增大，故选项C错误；此时变压器输出功率P2＝U2I2将变大，故选项D正确．16．2014•福建卷Ⅰ]图为模拟远距离输电实验电路图，两理想变压器的匝数n1＝n42R，忽略灯丝电阻随温度的变化．当A、B端接入低压交流电源时()A．A1、A2两表的示数相同B．L1、L2两灯泡的亮度相同C．R1消耗的功率大于R3消耗的功率D．R2两端的电压小于R4两端的电压16．D解析]由于n1UL2，由P＝U2R可知，L1的功率大于L2的功率，所以L1的亮度大于L2，故B项错误；由于A1表的示数小于A2表的示数，由P＝I2R可知，R1消耗的功率小于R3消耗的功率，故C项错误；由于A1表的示数小于A2表的示数，由U＝IR可知，R2两端的电压小于R4两端的电压，故D项正确．M3交变电流综合7．2014•天津卷]如图1所示，在匀强磁场中，一矩形金属线圈两次分别以不同的转速绕与磁感线垂直的轴匀速转动，产生的交变电动势图像如图2中曲线a、b所示，则()图1图2A．两次t＝0时刻线圈平面均与中性面重合B．曲线a、b对应的线圈转速之比为2∶3C．曲线a表示的交变电动势频率为25HzD．曲线b表示的交变电动势有效值为10V7．AC解析]本题考查交变电流图像、交变电流的产生及描述交变电流的物理量等知识，从图像可以看出，从金属线圈旋转至中性面时开始计时，曲线a表示的交变电动势的周期为4×10－2s，曲线b表示的交变电动势的周期为6×10－2s，所以A、C正确，B错误；由Em＝NBSω可知，EmaEmb＝ωaωb＝TbTa＝32，故Emb＝23Ema＝10V，曲线b表示的交流电动势的有效值为52V，D错误．17．2014•山东卷]如图所示，将额定电压为60V的用电器通过一理想变压器接在正弦交变电源上．闭合开关S后，用电器正常工作，交流电压表和交流电流表(均为理想电表)的示数分别为220V和2.2A．以下判断正确的是()A．变压器输入功率为484WB．通过原线圈的电流的有效值为0.6AC．通过副线圈的电流的最大值为2.2AD．变压器原、副线圈匝数比n1∶n2＝11∶317．BD解析]理想电流表没有电阻，显示的2.2A是理想变压器的输出电流的有效值，理想电压表的电阻无穷大，显示的220V是理想变压器的输入电压的有效值．用电器正常工作，所以，理想变压器的输出电压的有效值为60V．根据理想变压器的电压与匝数成正比，可得n1∶n2＝U1∶U2＝11∶3，选项D正确．理想变压器的输入功率等于输出功率，P入＝P出＝60×2.2W＝132W，选项A错误．根据理想变压器的电流与匝数成反比，即I1∶I2＝n2∶n1，可得通过原线圈的电流的有效值为I1＝n2n1I2＝0.6A，选项B正确．通过变压器的是正弦交流电，所以副线圈的电流的最大值为Im＝2I2＝2.22A，选项C错误．。

2014年全国高考物理试题分类汇编专题1. 直线运动 专题2. 相互作用 专题3. 牛顿运动定律 专题4. 曲线运动专题5. 万有引力和天体运动 专题6. 机械能 专题7. 静电场 专题8. 恒定电流 专题9. 磁场专题10. 电磁感应 专题11. 交变电流 专题12. 光学专题13. 原子物理 专题14. 动量专题专题15.机械振动和机械波2014年高考物理试题分类汇编 专题1：直线运动14．[2014·新课标Ⅱ卷] 甲乙两汽车在一平直公路上同向行驶．在t ＝0到t ＝t 1的时间内，它们的v t 图像如图所示．在这段时间内( )A ．汽车甲的平均速度比乙的大B ．汽车乙的平均速度等于v 1＋v 22C ．甲乙两汽车的位移相同D ．汽车甲的加速度大小逐渐减小，汽车乙的加速度大小逐渐增大14．A [解析] v t 图像中图线与横轴围成的面积代表位移，可知甲的位移大于乙的位移，而时间相同，故甲的平均速度比乙的大，A 正确，C 错误；匀变速直线运动的平均速度可以用v 1＋v 22来表示，乙的运动不是匀变速直线运动，所以B 错误；图像的斜率的绝对值代表加速度的大小，则甲、乙的加速度均减小，D 错误．14． [2014·全国卷] 一质点沿x 轴做直线运动，其v t于x ＝5 m 处，开始沿x 轴正向运动．当t ＝8 s 时，质点在x 轴上的位置为( )A ．x ＝3 mB ．x ＝8 mC ．x ＝9 mD ．x ＝14 m14．B [解析] 本题考查v t 图像. v t 图像与x s 1－s 2＝3 m ，由于初始坐标是5 m ，所以t ＝8 s 时质点在x 轴上的位臵为x ＝3 m ＋5 m ＝8 m ，因此B 正确．（2014上海）8.在离地高h 处，沿竖直方向同时向上和向下抛出两个小球，她们的初速度大小均为 ，不计空气阻力，两球落地的时间差为 （ ）（A（B）（C（D[答案]A13．[2014·广东卷] 图6是物体做直线运动的v t图像，由图可知，该物体()A．第1 s内和第3 s内的运动方向相反B．第3 s内和第4 s内的加速度相同C．第1 s内和第4 s内的位移大小不相等D．0～2 s和0～4 s内的平均速度大小相等13．B[解析] 0～3 s内物体一直沿正方向运动，故选项A错误；v t图像的斜率表示加速度，第3 s内和第4 s选项B正确；v t图像图线与时间轴包围的面积表示位移的大小，第1 s内和第4 s内对应的两个三角形面积相等，故位移大小相等，选项C错误；第3 s内和第4 s内对应的两个三角形面积相等，故位移大小相等，方向相反，所以0～2 s和0～4 s内位移相同，但时间不同，故平均速度不相等，选项D错误．5．[2014·江苏卷] 一汽车从静止开始做匀加速直线运动，然后刹车做匀减速直线运动，直到停止．下列速度v和位移x的关系图像中，能描述该过程的是()AC5．A[解析] 设汽车做匀加速直线运动时的加速度为a1，则由运动学公式得2a1x＝v2，由此可知选项C、D错误；设刹车时汽车的位移为x0，速度为v0，其后做减速运动的加速度为a2，则减速过程有v2－v20＝2a2(x－x0)，这里的v20＝2a1x0，x>x0，则v2＝2a1x0＋2a2(x －x0)＝2(a1－a2)x0＋2a2x，即v＝2（a1－a2）x0＋2a2x(x>x0，a2<0)．综上所述，只有选项A正确．15．[2014·山东卷] 一质点在外力作用下做直线运动，其速度v随时间t变化的图像如图所示．在图中标出的时刻中，质点所受合外力的方向与速度方向相同的有()A．t1B．t2C．t3D．t415．AC[解析] 本题考查的是速度图像．速度图像中某点的切线的斜率表示加速度．t1时刻速度为正，加速度也为正，合外力与速度同向；t2时刻速度为正，加速度为负，合外力与速度反向；t3时刻速度为负，加速度也为负，合外力与速度同向；t4时刻速度为负，加速度为正，合外力与速度反向．选项A、C正确．1．[2014·天津卷] 质点做直线运动的速度—时间图像如图所示，该质点()A ．在第1秒末速度方向发生了改变B ．在第2秒末加速度方向发生了改变C ．在前2秒内发生的位移为零D ．第3秒末和第5秒末的位置相同1．D [解析] 本题考查了学生的读图能力．应用图像判断物体的运动情况，速度的正负代表了运动的方向，A 错误；图线的斜率代表了加速度的大小及方向，B 错误；图线与时间轴围成的图形的面积代表了物体的位移，C 错误，D 正确．22． [2014·全国卷] 现用频闪照相方法来研究物块的变速运动．在一小物块沿斜面向下运动的过程中，用频闪相机拍摄的不同时刻物块的位置如图所示．拍摄时频闪频率是10 Hz ；通过斜面上固定的刻度尺读取的5个连续影像间的距离依次为x 1、x 2、x 3、x 4.已知斜面顶端的高度h 和斜面的长度s .数据如下表所示．重力加速度大小g 取9.80 m/s 2.单位：cm根据表中数据，完成下列填空：(1)物块的加速度a ＝________m/s 2(保留3位有效数字)． (2)因为______________________，可知斜面是粗糙的．22．(1)4.30(填“4.29”或“4.31”同样给分) (2)物块加速度小于g hs ＝5.88 m/s 2(或：物块加速度小于物块沿光滑斜面下滑的加速度)[解析] (1)根据逐差法求出加速度a ＝（x 3＋x 4）－（x 1＋x 2）（2T ）2＝4.30 m/s 2. (2)根据牛顿第二定律，物块沿光滑斜面下滑的加速度a ′＝g sin θ＝g hs ＝5.88 m/s 2，由于a ＜a ′，可知斜面是粗糙的．2014年高考物理真题分类汇编 专题2：相互作用14． [2014·广东卷] 如图7所示，水平地面上堆放着原木，关于原木P 在支撑点M 、N 处受力的方向，下列说法正确的是( )A ．M 处受到的支持力竖直向上B ．N 处受到的支持力竖直向上C ．M 处受到的静摩擦力沿MN 方向D ．N 处受到的静摩擦力沿水平方向14．A [解析] 支持力的方向与接触面垂直，所以M 处的支持力的方向与地面垂直，即竖直向上，N 处支持力的方向与接触面垂直，即垂直MN 向上，故选项A 正确，选项B 错误；摩擦力的方向与接触面平行，与支持力垂直，故选项C 、D 错误．14．[2014·山东卷] 如图所示，用两根等长轻绳将木板悬挂在竖直木桩上等高的两点，制成一简易秋千．某次维修时将两轻绳各剪去一小段，但仍保持等长且悬挂点不变．木板静止时，F1表示木板所受合力的大小，F2表示单根轻绳对木板拉力的大小，则维修后()A．F1不变，F2变大B．F1不变，F2变小C．F1变大，F2变大D．F1变小，F2变小14．A[解析] 本题考查受力分析、物体的平衡．在轻绳被剪短前后，木板都处于静止状态，所以木板所受的合力都为零，即F1＝0 N．因两根轻绳等长，且悬挂点等高，故两根轻绳对木板的拉力相等，均为F2.对木板进行受力分析，如图所示，则竖直方向平衡方程：2F2cos θ＝G cos θ减小，故F2变大．选项A正确．14．[2014·浙江卷] )A．机械波的振幅与波源无关B．机械波的传播速度由介质本身的性质决定C．物体受到的静摩擦力方向与其运动方向相反D．动摩擦因数的数值跟相互接触的两个物体的材料无关14．B[解析] 本题考查机械波、静摩擦力、动摩擦因数等知识．机械波的振幅与波源有关，选项A错误；传播速度由介质决定，选项B正确；静摩擦力的方向可以与运动方向相同，也可以相反，也可以互成一定的夹角，选项C错误；动摩擦因数描述相互接触物体间的粗糙程度，与材料有关，选项D错误．[2014·重庆卷] (2)为了研究人们用绳索跨越山谷过程中绳索拉力的变化规律，同学们设计了如题6图3所示的实验装置，他们将不可伸长的轻绳的两端通过测力计(不计质量及长度)固定在相距为D的两根立柱上，固定点分别为P和Q，P低于Q，绳长为L(L＞PQ)．题6图3他们首先在绳上距离P点10 cm处(标记为C点)系上质量为m的重物(不滑动)，由测力计读出绳PC、QC的拉力大小T P和T Q.随后，改变重物悬挂点C的位置，每次将P点到C 点的距离增加10 cm，并读出测力计的示数，最后得到T P、T Q与绳长PC的关系曲线如题6图4所示．由实验可知：题6图4①曲线Ⅱ中拉力最大时，C 点与P 点的距离为________cm ，该曲线为________(选填“T P ”或“T Q ”)的曲线．②在重物从P 移到Q 的整个过程中，受到最大拉力的是________(选填“P ”或“Q ”)点所在的立柱．③在曲线Ⅰ、Ⅱ相交处，可读出绳的拉力T 0＝________ N ，它与L 、D 、m 和重力加速度g 的关系为T 0＝________．[答案] (2)①60(56～64之间的值均可) T P ②Q③4.30(4.25～4.35之间的值均可) mgL L 2－D 22（L 2－D 2）[解析] (2)①从曲线Ⅱ可读出，拉力最大时C 点与P 点的距离为60 cm 左右，对绳子的结点进行受力如图所示，重物受力平衡，在水平方向有T P sin α＝T Q sin β，当结点偏向左边时，α接近零度，sin α<sin β，则T P >T Q ，故可推断曲线Ⅱ为T P 的曲线，曲线Ⅰ为T Q 的曲线．②通过①的分析结果和曲线的变化趋势，可知受到最大拉力的是Q 点所在的立柱． ③曲线Ⅰ、Ⅱ相交处，T P ＝T Q ＝T 0，根据力的正交分解，可列方程如下，T 0sin α＝T 0sin β，得α＝β，T 0cos α＋T 0cos β＝mg ，对绳子，设左边长度为l 1，由几何关系有l 1sin α＋(L －l 1)sin β＝D ，以上方程解得T 0＝mgL L 2－D 22（L 2－D 2）.21． [2014·浙江卷] 在“探究弹力和弹簧伸长的关系”时，某同学把两根弹簧如图1连接起来进行探究．图(a)第21题图1第21题表1(1)某次测量如图2所示，指针示数为________ cm.(2)在弹性限度内，将50 g 的钩码逐个挂在弹簧下端，得到指针A 、B 的示数L A 和L B如表1.用表1数据计算弹簧Ⅰ的劲度系数为____ N/m(重力加速度g 取10 m/s 2)．由表Ⅰ数据________(选填“能”或“不能”)计算出弹簧Ⅱ的劲度系数．第21题图221. [答案] (1)(15.95～16.05)cm ，有效数字位数正确 (2)(12.2～12.8) N/m 能[解析] (1)由图2可知刻度尺能精确到0.1 cm ，读数时需要往后估读一位．故指针示数为16.00±0.05 cm.(2)由表1中数据可知每挂一个钩码，弹簧Ⅰ的平均伸长量Δx 1≈4 cm ，弹簧Ⅱ的总平均伸长量Δx 2≈5.80 cm ，根据胡克定律可求得弹簧Ⅰ的劲度系数为12.5 N/m ，同理也能求出弹簧Ⅱ的劲度系数．23． (10分)[2014·新课标Ⅱ卷] 某实验小组探究弹簧的劲度系数k 与其长度(圈数)的关系．实验装置如图(a)所示：一均匀长弹簧竖直悬挂，7个指针P 0、P 1、P 2、P 3、P 4、P 5、P 6分别固定在弹簧上距悬点0、10、20、30、40、50、60圈处；通过旁边竖直放置的刻度尺，可以读出指针的位置，P 0指向0刻度．设弹簧下端未挂重物时，各指针的位置记为x 0；挂有质量为0.100 kg 的砝码时，各指针的位置记为x .测量结果及部分计算结果如下表所示(n 为弹簧的圈数，重力加速度取9.80 m/s 2)．已知实验所用弹簧总圈数为60，整个弹簧的自由长度为11.88 cm.(1)将表中数据补充完整：①________；②________．(2)以n 为横坐标，1k 为纵坐标，在图(b)给出的坐标纸上画出1k ­n 图像．图(b)(3)图(b)中画出的直线可近似认为通过原点．若从实验中所用的弹簧截取圈数为n 的一段弹簧，该弹簧的劲度系数k 与其圈数n 的关系的表达式为k ＝____③__N/m ；该弹簧的劲度系数k 与其自由长度l 0(单位为m)的关系的表达式为k ＝____④__N/m.23．[答案] (1)①81.7 ②0.0122 (2)略(3)③1.75×103n (在1.67×103n ～1.83×103n 之间均同样给分) ④3.47l 0(在3.31l 0～3.62l 0之间均同样给分)[解析] (1)①k ＝mgΔx ＝0.100×9.80（5.26－4.06）×10－2＝81.7 N/m ；②1k ＝181.7m/N ＝0.0122 m/N. (3)由作出的图像可知直线的斜率为5.8×10－4，故直线方程满足1k ＝5.8×10－4n m/N ，即k ＝1.7×103 n N/m(在1.67×103n ～1.83×103n之间均正确)④由于60圈弹簧的原长为11.88 cm ，则n 圈弹簧的原长满足n l 0＝6011.88×10－2，代入数值，得k ＝3.47l 0(在3.31l 0～3.62l 0之间均正确)．11．[2014·江苏卷] 小明通过实验验证力的平行四边形定则．(1)实验记录纸如题11-1图所示，O 点为橡皮筋被拉伸后伸长到的位置，两弹簧测力计共同作用时，拉力F 1和F 2的方向分别过P 1和P 2点；一个弹簧测力计拉橡皮筋时，拉力F 3的方向过P3点．三个力的大小分别为：F1＝3.30 N、F2＝3.85 N和F3＝4.25 N．请根据图中给出的标度作图求出F1和F2的合力．(题11-1图)(2)仔细分析实验，小明怀疑实验中的橡皮筋被多次拉伸后弹性发生了变化，影响实验结果．他用弹簧测力计先后两次将橡皮筋拉伸到相同长度，发现读数不相同，于是进一步探究了拉伸过程对橡皮筋弹性的影响．实验装置如题11-2图所示，将一张白纸固定在竖直放置的木板上，橡皮筋的上端固定于O点，下端N挂一重物．用与白纸平行的水平力缓慢地移动N，在白纸上记录下N的轨迹．重复上述过程，再次记录下N的轨迹．(题11-2图)(题11-3图)两次实验记录的轨迹如题11-3图所示．过O点作一条直线与轨迹交于a、b两点，则实验中橡皮筋分别被拉伸到a和b时所受拉力F a、F b的大小关系为______．(3)根据(2)中的实验，可以得出的实验结果有________(填写选项前的字母)．A．橡皮筋的长度与受到的拉力成正比B．两次受到的拉力相同时，橡皮筋第2次的长度较长C．两次被拉伸到相同长度时，橡皮筋第2次受到的拉力较大D．两次受到的拉力相同时，拉力越大，橡皮筋两次的长度之差越大(4)根据小明的上述实验探究，请对验证力的平行四边形定则实验提出两点注意事项．11．(1)(见下图，F合＝4.6～4.9 N都算对)(2)F a＝F b(3)BD(4)橡皮筋拉伸不宜过长；选用新橡皮筋．(或：拉力不宜过大；选用弹性好的橡皮筋；换用弹性好的弹簧．) [解析] (1)用力的图示法根据平行四边形定则作出合力并量出其大小．(2)画受力分析图如图所示，橡皮筋的拉力F与手的拉力F手的合力F合总与重力G平衡，故F cos θ＝G，两次实验中的θ角相同，故F＝F(3)力相同时，橡皮筋第2 次的长度较长，A错误，B正确；两次被拉伸到相同长度时，橡皮筋第2 次受到的拉力较小，C错误；根据轨迹越向右相差越多，说明两次受到的拉力相同时，拉力越大，橡皮筋两次的长度之差越大，D正确．2014年高考物理真题分类汇编专题3：牛顿运动定律17．[2014·新课标全国卷Ⅰ] 如图所示，用橡皮筋将一小球悬挂在小车的架子上，系统处于平衡状态．现使小车从静止开始向左加速，加速度从零开始逐渐增大到某一值，然后保持此值，小球稳定地偏离竖直方向某一角度(橡皮筋在弹性限度内)．与稳定在竖直位置时相比，小球的高度()A．一定升高B．一定降低C．保持不变D．升高或降低由橡皮筋的劲度系数决定17．A[解析] 本题考查了牛顿第二定律与受力分析．设橡皮筋原长为l0，小球静止时设橡皮筋伸长x1，由平衡条件有kx1＝mg，小球距离悬点高度h＝l0＋x1＝l0＋mgk，加速时，设橡皮筋与水平方向夹角为θ，此时橡皮筋伸长x2，小球在竖直方向上受力平衡，有kx2sin θ＝mg，小球距离悬点高度h′＝(l0＋x2)sin θ＝l0sin θ＋mgk，因此小球高度升高了．18．[2014·北京卷] 应用物理知识分析生活中的常见现象，可以使物理学习更加有趣和深入．例如平伸手掌托起物体，由静止开始竖直向上运动，直至将物体抛出．对此现象分析正确的是()A．手托物体向上运动的过程中，物体始终处于超重状态B．手托物体向上运动的过程中，物体始终处于失重状态C．在物体离开手的瞬间，物体的加速度大于重力加速度D．在物体离开手的瞬间，手的加速度大于重力加速度18．D本题考查牛顿第二定律的动力学分析、超重和失重．加速度向上为超重向下为失重，手托物体抛出的过程，必定有一段加速过程，即超重过程，从加速后到手和物体分离的过程中，可以匀速也可以减速，因此可能失重，也可能既不超重也不失重，A、B错误．手与物体分离时的力学条件为：手与物体之间的压力N＝0，分离后手和物体一定减速，物体减速的加速度为g，手减速要比物体快才会分离，因此手的加速度大于g，C错误，D正确．19．[2014·北京卷] 伽利略创造的把实验、假设和逻辑推理相结合的科学方法，有力地促进了人类科学认识的发展．利用如图所示的装置做如下实验：小球从左侧斜面上的O 点由静止释放后沿斜面向下运动，并沿右侧斜面上升．斜面上先后铺垫三种粗糙程度逐渐降低的材料时，小球沿右侧斜面上升到的最高位置依次为1、2、3.根据三次实验结果的对比，可以得到的最直接的结论是()A．如果斜面光滑，小球将上升到与O点等高的位置B．如果小球不受力，它将一直保持匀速运动或静止状态C．如果小球受到力的作用，它的运动状态将发生改变D．小球受到的力一定时，质量越大，它的加速度越小19．A本题考查伽利略理想实验．选项之间有一定的逻辑性，题目中给出斜面上铺垫三种粗糙程度逐渐降低的材料，小球的位臵逐渐升高，不难想象，当斜面绝对光滑时，小球在斜面上运动没有能量损失，可以上升到与O点等高的位臵，这是可以得到的直接结论，A正确，B、C、D尽管也正确，但不是本实验得到的直接结论，故错误．15．[2014·福建卷Ⅰ] 如下图所示，滑块以初速度v0沿表面粗糙且足够长的固定斜面，从顶端下滑，直至速度为零．对于该运动过程，若用h、s、v、a分别表示滑块的下降高度、位移、速度和加速度的大小，t表示时间，则下列图像中能正确描述这一运动规律的是()A BC D15．B[解析] 设滑块与斜面间的动摩擦因数为μ，斜面倾角为θ，滑块在表面粗糙的固定斜面上下滑时做匀减速直线运动，加速度不变，其加速度的大小为a ＝μg cos θ－g sin θ，故D 项错误；由速度公式v ＝v 0－at 可知，v -t 图像应为一条倾斜的直线，故C 项错误；由位移公式s ＝v 0t －12at 2可知，B 项正确；由位移公式及几何关系可得h ＝s sin θ＝⎝⎛⎭⎫v 0t －12at 2sin θ，故A 项错误． 8．[2014·江苏卷] 如图所示，A 、B 两物块的质量分别为2m 和m ，静止叠放在水平地面上．A 、B 间的动摩擦因数为μ，B 与地面间的动摩擦因数为12μ.最大静摩擦力等于滑动摩擦力，重力加速度为g .现对A 施加一水平拉力F ，则( )A ．当F ＜2μmg 时，A 、B 都相对地面静止B ．当F ＝52μmg 时，A 的加速度为13μg C ．当F ＞3μmg 时，A 相对B 滑动D ．无论F 为何值，B 的加速度不会超过12μg 8．BCD [解析] 设B 对A 的摩擦力为f 1，A 对B 的摩擦力为f 2，地面对B 的摩擦力为f 3，由牛顿第三定律可知f 1与f 2大小相等，方向相反，f 1和f 2的最大值均为2μmg ，f 3的最大值为32μmg .故当0<F ≤32μmg 时，A 、B 均保持静止；继续增大F ，在一定范围内A 、B 将相对静止以共同的加速度开始运动，设当A 、B 恰好发生相对滑动时的拉力为F ′，加速度为a ′，则对A ，有F ′－2μmg ＝2ma ′，对A 、B 整体，有F ′－32μmg ＝3ma ′，解得F ′＝3μmg ，故当32μmg <F ≤3μmg 时，A 相对于B 静止，二者以共同的加速度开始运动；当F >3μmg 时，A 相对于B 滑动．由以上分析可知A 错误，C 正确．当F ＝52μmg 时，A 、B 以共同的加速度开始运动，将A 、B 看作整体，由牛顿第二定律有F －32μmg ＝3ma ，解得a ＝μg 3，B 正确．对B 来说，其所受合力的最大值F m ＝2μmg －32μmg ＝12μmg ，即B 的加速度不会超过12μg ，D 正确．7．[2014·四川卷] 如图所示，水平传送带以速度v 1匀速运动，小物体P 、Q 由通过定滑轮且不可伸长的轻绳相连，t ＝0时刻P 在传送带左端具有速度v 2，P 与定滑轮间的绳水平，t ＝t 0时刻P 离开传送带．不计定滑轮质量和滑轮与绳之间的摩擦，绳足够长．正确描述小物体P 速度随时间变化的图像可能是( )A B C D7．BC [解析] 若P 在传送带左端时的速度v 2小于v 1，则P 受到向右的摩擦力，当P 受到的摩擦力大于绳的拉力时，P 做加速运动，则有两种可能：第一种是一直做加速运动，第二种是先做加速度运动，当速度达到v 1后做匀速运动，所以B 正确；当P 受到的摩擦力小于绳的拉力时，P做减速运动，也有两种可能：第一种是一直做减速运动，从右端滑出；第二种是先做减速运动再做反向加速运动，从左端滑出．若P在传送带左端具有的速度v2大于v1，则小物体P受到向左的摩擦力，使P做减速运动，则有三种可能：第一种是一直做减速运动，第二种是速度先减到v1，之后若P受到绳的拉力和静摩擦力作用而处于平衡状态，则其以速度v1做匀速运动，第三种是速度先减到v1，之后若P所受的静摩擦力小于绳的拉力，则P将继续减速直到速度减为0，再反向做加速运动并且摩擦力反向，加速度不变，从左端滑出，所以C正确．5．[2014·重庆卷] 以不同的初速度将两个物体同时竖直向上抛出并开始计时，一个物体所受空气阻力可忽略，另一个物体所受空气阻力大小与物体的速率成正比，下列分别用虚线和实线描述两物体运动的v-t图像可能正确的是()A BC D5．D[解析] 本题考查v-t图像．当不计阻力上抛物体时，物体做匀减速直线运动，图像为一倾斜直线，因加速度a＝－g，故该倾斜直线的斜率的绝对值等于g.当上抛物体受空气阻力的大小与速率成正比时，对上升过程，由牛顿第二定律得－mg－k v＝ma，可知物体做加速度逐渐减小的减速运动，通过图像的斜率比较，A错误．从公式推导出，上升过程中，|a|>g，当v＝0时，物体运动到最高点，此时a＝－g，而B、C图像的斜率的绝对值均小于g，故B、C错误，D正确．22．[2014·新课标全国卷Ⅰ] 某同学利用图(a)所示实验装置及数字化信息系统获得了小车加速度a与钩码的质量m的对应关系图，如图(b)所示．实验中小车(含发射器)的质量为200 g，实验时选择了不可伸长的轻质细绳和轻定滑轮，小车的加速度由位移传感器及与之相连的计算机得到，回答下列问题：图(a)图(b)(1)根据该同学的结果，小车的加速度与钩码的质量成________(选填“线性”或“非线性”)关系．(2)由图(b)可知，a -m 图线不经过原点，可能的原因是________．(3)若利用本实验装置来验证“在小车质量不变的情况下，小车的加速度与作用力成正比”的结论，并直接以钩码所受重力mg 作为小车受到的合外力，则实验中应采取的改进措施是________，钩码的质量应满足的条件是________．22．(1)非线性 (2)存在摩擦力 (3)调节轨道的倾斜度以平衡摩擦力 远小于小车的质量[解析] 本题考查了验证牛顿第二定律的实验．(1)根据图中描出的各点作出的图像不是一条直线，故小车的加速度和钩码的质量成非线性关系．(2)图像不过原点，小车受到拉力但没有加速度，原因是有摩擦力的影响．(3)平衡摩擦力之后，在满足钩码质量远小于小车质量的条件下，可以得出在小车质量不变的情况下拉力与加速度成正比的结论．24．[2014·新课标全国卷Ⅰ] 公路上行驶的两汽车之间应保持一定的安全距离．当前车突然停止时，后车司机可以采取刹车措施，使汽车在安全距离内停下而不会与前车相碰．通常情况下，人的反应时间和汽车系统的反应时间之和为1 s ，当汽车在晴天干燥沥青路面上以108 km/h 的速度匀速行驶时，安全距离为120 m ．设雨天时汽车轮胎与沥青路面间的动摩擦因数为晴天时的25，若要求安全距离仍为120 m ，求汽车在雨天安全行驶的最大速度．24．2 m/s(或72 km/h)[解析] 设路面干燥时，汽车与地面的动摩擦因数为μ0，刹车时汽车的加速度大小为a 0，安全距离为s ，反应时间为t 0，由牛顿第二定律和运动学公式得μ0mg ＝ma 0①s ＝v 0t 0＋v 202a 0② 式中，m 和v 0分别为汽车的质量和刹车前的速度．设在雨天行驶时，汽车与地面的动摩擦因数为μ，依题意有μ＝25μ0③ 设在雨天行驶时汽车刹车的加速度大小为a ，安全行驶的最大速度为v ，由牛顿第二定律和运动学公式得μmg ＝ma ④s ＝v t 0＋v 22a⑤联立①②③④⑤式并代入题给数据得v＝20 m/s(72 km/h)．⑥24．C5[2014·新课标Ⅱ卷] 2012年10月，奥地利极限运动员菲利克斯·鲍姆加特纳乘气球升至约39 km的高空后跳下，经过4分20秒到达距地面约1.5 km高度处，打开降落伞并成功落地，打破了跳伞运动的多项世界纪录．重力加速度的大小g取10 m/s2.(1)若忽略空气阻力，求该运动员从静止开始下落至1.5 km高度处所需的时间及其在此处速度的大小；(2)实际上，物体在空气中运动时会受到空气的阻力，高速运动时所受阻力的大小可近似表示为f＝k v2，其中v为速率，k为阻力系数，其数值与物体的形状、横截面积及空气密度有关．已知该运动员在某段时间内高速下落的v-t图像如图所示．若该运动员和所带装备的总质量m＝100 kg，试估算该运动员在达到最大速度时所受阻力的阻力系数．(结果保留1位有效数字)24．[答案] (1)87 s8.7×102 m/s(2)0.008 kg/m[解析] (1)设该运动员从开始自由下落至1.5 km高度处的时间为t，下落距离为s，在1.5 km高度处的速度大小为v，根据运动学公式有v＝gt①s＝12gt2②根据题意有s＝3.9×104 m－1.5×103 m③联立①②③式得t＝87 s④v＝8.7×102 m/s⑤(2)该运动员达到最大速度v max时，加速度为零，根据牛顿第二定律有mg＝k v2max⑥由所给的v-t图像可读出v max≈360 m/s⑦由⑥⑦式得k＝0.008 kg/m ⑧23．(18分)[2014·山东卷] 研究表明，一般人的刹车反应时间(即图甲中“反应过程”所用时间)t0＝0.4 s，但饮酒会导致反应时间延长．在某次试验中，志愿者少量饮酒后驾车以v0＝72 km/h的速度在试验场的水平路面上匀速行驶，从发现情况到汽车停止，行驶距离L ＝39 m，减速过程中汽车位移s与速度v的关系曲线如图乙所示，此过程可视为匀变速直线运动．取重力加速度的大小g取10 m/s2.求：图甲。

专题12 交变电流传感器（解析版） 重庆理综卷物理部分有其特定的题命模板，无论是命题题型、考点分布、模型情景等，还是命题思路和发展趋向方面都不同于其他省市的地方卷。

为了给重庆考区广大师生提供一套专属自己的复习备考资料，物理解析团队的名校名师们精心编写了本系列资料。

本资料以重庆考区的最新名校试题为主，借鉴并吸收了其他省市最新模拟题中对重庆考区具有借鉴价值的典型题，优化组合，合理编排，极限命制。

一、单项选择题 1.【2014?重庆市杨家坪中学高三（上）入学考试】如图所示，理想变压器原副线圈匝数比为 ， 为定值电阻， 是滑动变阻器，原线圈两端的输入电压 ，设理想交流电压表 、 的示数分别是 、 ；理想交流电流表 、 示数分别是 、。

下列说法中正确的是（ ） A．电压表 的示数 B．滑片P向b端滑动过程中， 不变、 变大 C．滑片P向b端滑动过程中， 变小、 变大 D．通过原、副线圈的交变电流频率之比为 2.【2014?重庆市重庆一中高二上期期末】图甲、图乙分别表示两种电压的波形，其中图甲所示电压按正弦规律变化，下列说法正确的是 A．图甲表示交流电，图乙表示直流电 B．电压的有效值都是311V C．电压的有效值图甲大于图乙 D．图甲所示电压的瞬时值表达式为u＝220sin100πt（V） 3．【2014?重庆市重庆一中高二上期期末】物理课上，老师做了一个奇妙的“跳环实验”．如图，她把一个带铁芯的线圈L、开关S和电源用导线连接起来后，将一金属套环置于线圈L上，且使铁芯穿过套环，闭合开关S的瞬间，套环立刻跳起．某同学另找来器材再探究此实验．他连接好电路，经重复实验，线圈上的套环均未动，对比老师演示的实验，下列四个选项中，导致套环未动的原因可能是 A．线圈接在了直流电源上 B．电源电压过高 C．直流电源的正负极接反了 D．所用套环的材料与老师的不同 二、多项选择题 4.【2014?重庆市重庆一中高二上期期末】如图所示，电源的电动势为E，内阻 忽略不计。

专题09 电路和电流（包括直流和交流）1. 【2014·上海卷】将阻值随温度升高而减小的热敏电阻Ⅰ和Ⅱ串联，接在不计内阻的稳压电源两端。

开始时Ⅰ和Ⅱ阻值相等，保持Ⅰ温度不变，冷却或加热Ⅱ，则Ⅱ的电功率在（A）加热时变大，冷却时变小（B）加热时变小，冷却时变大（C）加热或冷却时都变小（D）加热或冷却时都变大2．【2014·天津卷】如图所示，电路中R1、R2均为可变电阻，电源内阻不能忽略。

平行板电容器C的极板水平放置。

闭合电键S，电路达到稳定时，带电油滴悬浮在两板之间静止不动。

如果仅改变下列某一个条件，油滴仍能静止不动的是A．增大R1的阻值B．增大R２的阻值C．增大两板间的距离D．断开电键S3.【2014·上海卷】如图，电路中定值电阻阻值R 大于电源内阻阻值r 。

将滑动变阻器滑片向下滑动，理想电压表123V V V 、、示数变化量的绝对值分别为123V V V ∆∆∆、、，理想电流表A 示数变化量的绝对值I ∆，则（A ）A 的示数增大 （B ）2V 的示数增大 （C ）3V ∆与I ∆的比值大于r （D ）1V ∆大于2V ∆4.【2014·天津卷】如图1所示，在匀强磁场中，一矩形金属线圈两次分别以不同的转速，绕与磁感线垂直的轴匀速转动，产生的交变电动势图象如图2中曲线a 、b 所示，则A．两次t=0是时刻线圈平面均与中性面重合B．曲线a、b对应的线圈转速之比为2：3C．曲线a表示的交变电动势频率为25HzD．曲线b表示的交变电动势有效值为10V5．【2014·海南卷】理想变压器上接有三个完全相同的灯泡，其中一个与该变压器的原线圈串联后接入交流电源，另外两个并联后接在副线圈两端，已知三个灯泡均正常发光。

该变压器原、副线圈的匝数之比为A．1∶2 B.2∶1 C.2∶3 D.3∶26.【2014·新课标全国卷Ⅱ】如图所示，一理想变压器原、副线圈的匝数分别为n1、n2。

2014·广东卷(物理课标)一、单项选择题：本大题共4小题，每小题4分，共16分．在每小题给出的四个选项中，只有一个选项最符合题目要求．选对的得4分，错选或不答的得0分．13．[2014·广东卷] 图6是物体做直线运动的v-t图像，由图可知，该物体()A．第1 s内和第3 s内的运动方向相反B．第3 s内和第4 s内的加速度相同C．第1 s内和第4 s内的位移大小不相等D．0～2 s和0～4 s内的平均速度大小相等13．B[解析] 0～3 s内物体一直沿正方向运动，故选项A错误；v-t图像的斜率表示加速度，第3 s内和第4 s内图像斜率相同，故加速度相同，选项B正确；v-t图像图线与时间轴包围的面积表示位移的大小，第1 s内和第4 s内对应的两个三角形面积相等，故位移大小相等，选项C错误；第3 s内和第4 s内对应的两个三角形面积相等，故位移大小相等，方向相反，所以0～2 s和0～4 s内位移相同，但时间不同，故平均速度不相等，选项D错误．14．[2014·广东卷] 如图7所示，水平地面上堆放着原木，关于原木P在支撑点M、N 处受力的方向，下列说法正确的是()A．MB．N处受到的支持力竖直向上C．M处受到的静摩擦力沿MN方向D．N处受到的静摩擦力沿水平方向14．A[解析] 支持力的方向与接触面垂直，所以M处的支持力的方向与地面垂直，即竖直向上，N处支持力的方向与接触面垂直，即垂直MN向上，故选项A正确，选项B 错误；摩擦力的方向与接触面平行，与支持力垂直，故选项C、D错误．15．[2014·广东卷] 如图8所示，上下开口、内壁光滑的铜管P和塑料管Q竖直放置，小磁块先后在两管中从相同高度处由静止释放，并落至底部，则小磁块()A．在P和Q中都做自由落体运动B．在两个下落过程中的机械能都守恒C．在P中的下落时间比在Q中的长D．落至底部时在P中的速度比在Q中的大15．C[解析] 磁块在铜管中运动时，铜管中产生感应电流，根据楞次定律，磁块会受到向上的磁场力，因此磁块下落的加速度小于重力加速度，且机械能不守恒，选项A、B错误；磁块在塑料管中运动时，只受重力的作用，做自由落体运动，机械能守恒，磁块落至底部时，根据直线运动规律和功能关系，磁块在P中的下落时间比在Q中的长，落至底部时在P中的速度比在Q中的小，选项C正确，选项D错误．16．[2014·广东卷] 图9是安装在列车车厢之间的摩擦缓冲器结构图，图中①和②为楔块，③和④为垫板，楔块与弹簧盒、垫板间均有摩擦，在车厢相互撞击使弹簧压缩的过程中()A．缓冲器的机械能守恒B．摩擦力做功消耗机械能C．垫板的动能全部转化为内能D．弹簧的弹性势能全部转化为动能16．B[解析] 由于楔块与弹簧盒、垫块间均有摩擦，摩擦力做负功，则缓冲器的机械能部分转化为内能，故选项A错误，选项B正确；车厢撞击过程中，弹簧被压缩，摩擦力和弹簧弹力都做功，所以垫块的动能转化为内能和弹性势能，选项C、D错误．二、双项选择题：本大题共9个小题，每小题6分，共54分．每小题给出的四个选项中，有两个选项符合题目要求，全部选对者的得6分，只选1个且正确的得3分；有错选或不答的得0分．17．[2014·广东卷] 用密封性好、充满气体的塑料袋包裹易碎品，如图10所示，充气袋四周被挤压时，假设袋内气体与外界无热交换，则袋内气体()A．体积减小，内能增大B．体积减小，压强减小C．对外界做负功，内能增大D．对外界做正功，压强减小17．AC[解析] 充气袋被挤压时，气体体积减小，外界对气体做功，由于袋内气体与外界无热交换，故由热力学第一定律知，气体内能增加，故选项C正确，选项D错误；体积减小，内能增加，由理想气体状态方程可知压强变大，故选项A正确，选项B错误．18．[2014·广东卷] 在光电效应实验中，用频率为ν的光照射光电管阴极，发生了光电效应，下列说法正确的是()A．增大入射光的强度，光电流增大B．减小入射光的强度，光电效应现象消失C．改用频率小于ν的光照射，一定不发生光电效应D．改用频率大于ν的光照射，光电子的最大初动能变大18．AD[解析] 增大入射光的强度，单位时间内发射的光电子数增加，则光电流增大，选项A正确；光电效应能否发生与照射光频率有关，与照射光强度无关，选项B错误；改用频率较小的光照射时，如果光的频率仍大于极限频率，则仍会发生光电效应，否则，不能发生光电效应，选项C错误；光电子的最大初动能E k＝hν－W0，故改用频率大于ν的光照射，光电子的最大初动能变大，选项D正确．19．[2014·广东卷] 如图11所示的电路中，P为滑动变阻器的滑片，保持理想变压器的输入电压U1不变，闭合开关S，下列说法正确的是()A．P向下滑动时，灯L变亮B．P向下滑动时，变压器的输出电压不变C．P向上滑动时，变压器的输入电流变小D．P向上滑动时，变压器的输出功率变大19．BD[解析] 由于理想变压器输入电压不变，则副线圈电压U2不变，滑片P滑动时，对灯泡两端的电压没有影响，故灯泡亮度不变，则选项A错误；滑片P下滑，电阻变大，但副线圈电压由原线圈电压决定，则副线圈电压不变，故选项B正确；滑片P上滑，电阻减小，副线圈输出电流I2增大，则原线圈输入电流I1也增大，故选项C错误；此时变压器输出功率P2＝U2I2将变大，故选项D正确．20．[2014·广东卷] 如图12所示，光滑绝缘的水平桌面上，固定着一个带电荷量为＋Q的小球P，带电荷量分别为－q和＋2q的小球M和N，由绝缘细杆相连，静止在桌面上，P与M相距L，P、M和N视为点电荷，下列说法正确的是()A．M与N的距离大于LB．P、M和N在同一直线上C．在P产生的电场中，M、N处的电势相同D．M、N及细杆组成的系统所受合外力为零20．BD[解析] M、N处于静止状态，则M、N和杆组成的系统所受合外力为0，则F PM＝F PN，即k QqL2＝k2Qqx2，则有x＝2L，那么M、N间距离为(2－1)L，故选项A错误，选项D正确；由于M、N静止不动，P对M和对N的力应该在一条直线上，故选项B正确；在P产生电场中，M处电势较高，故选项C错误．21．[2014·广东卷] 如图13所示，飞行器P绕某星球做匀速圆周运动，星球相对飞行器的张角为θ，下列说法正确的是()A ．轨道半径越大，周期越长B ．轨道半径越大，速度越大C ．若测得周期和张角，可得到星球的平均密度D ．若测得周期和轨道半径，可得到星球的平均密度21．AC [解析] 根据G Mm R 2＝mR 4π2T 2，可知半径越大则周期越大，故选项A 正确；根据G Mm R 2＝m v 2R，可知轨道半径越大则环绕速度越小，故选项B 错误；若测得周期T ，则有M ＝4π2R 3GT 2，如果知道张角θ，则该星球半径为r ＝R sin θ2，所以M ＝4π2R 3GT 2＝43π(R sin θ2)3ρ，可得到星球的平均密度，故选项C 正确，而选项D 无法计算星球半径，则无法求出星球的平均密度，选项D 错误．34．[2014·广东卷] (1)某同学设计的可调电源电路如图22(a)所示，R 0为保护电阻，P 为滑动变阻器的滑片，闭合开关S.①用电压表测量A 、B 两端的电压：将电压表调零，选择0～3 V 挡，示数如图22(b)所示，电压值为________V.②在接通外电路之前，为了保证外电路的安全，滑片P 应先置于________端．③要使输出电压U 变大，滑片P 应向________端滑动．④若电源电路中不接入R 0，则在使用过程中，存在________的风险(选填“断路”或“短路”)．(a) (b)(2)某同学根据机械能守恒定律，设计实验探究弹簧的弹性势能与压缩量的关系．①如图23(a )所示，将轻质弹簧下端固定于铁架台，在上端的托盘中依次增加砝码，测量相应的弹簧长度，部分数据如下表．由数据算得劲度系数k ＝________N/m.(g 取9.80 m/s 2)②取下弹簧，将其一端固定于气垫导轨左侧，如图23(b)所示；调整导轨，使滑块自由滑动时，通过两个光电门的速度大小________．③用滑块压缩弹簧，记录弹簧的压缩量x ；释放滑块，记录滑块脱离弹簧后的速度v .释放滑块过程中，弹簧的弹性势能转化为________．④重复③中的操作，得到v 与x 的关系如图23(c)．由图可知，v 与x 成________关系．由上述实验可得结论：对同一根弹簧，弹性势能与弹簧的________成正比．(a) (b)(c)34．(1)①1.30 ②A ③B ④短路 [解析] ①据十分之一估读法，应该为1.30 V ； ②接通电路前，应该使滑片置于A 端，用电器上的电压为0，这样才能起到保护外电路的作用；③要增大外电路电压，需要使滑片滑向B 端；④若电源电路输出端短路，电源电路中没有接入保护电阻，则当滑片滑至B 端时，电路就会短路，电源被烧毁．(2)①50 ②相等 ③滑块的动能 ④正比 压缩量的平方[解析] 根据F 1＝mg ＝k Δx 1，F 2＝2mg ＝k Δx 2，有ΔF ＝F 1－F 2＝k Δx 1－k Δx 2，则k ＝0.490.0099 N/m ＝49.5 N/m ，同理可以求得k ′＝0.490.0097 N/m ＝50.5 N/m ，则劲度系数为k ＝k ＋k ′2＝50 N/m.②滑块离开弹簧后做匀速直线运动，故滑块通过两个光电门时的速度相等．③在该过程中弹簧的弹性势能转化为滑块的动能；④图线是过原点的倾斜直线，所以v 与x 成正比；弹性势能转化为动能，即E 弹＝12m v 2，即弹性势能与速度平方成正比，则弹性势能与压缩量平方成正比．35．[2014·广东卷] (18分)图24 的水平轨道中，AC 段的中点B 的正上方有一探测器，C 处有一竖直挡板，物体P 1沿轨道向右以速度v 1与静止在A 点的物体P 2碰撞，并接合成复合体P ，以此碰撞时刻为计时零点，探测器只在t 1＝2 s 至t 2＝4 s 内工作．已知P 1、P 2的质量都为m ＝1 kg ，P 与AC 间的动摩擦因数为μ＝0.1，AB 段长L ＝4 m ，g 取10 m/s 2，P 1、P 2和P 均视为质点，P 与挡板的碰撞为弹性碰撞．(1)若v 1＝6 m/s ，求P 1、P 2碰后瞬间的速度大小v 和碰撞损失的动能ΔE ；(2)若P 与挡板碰后，能在探测器的工作时间内通过B 点，求v 1的取值范围和P 向左经过A 点时的最大动能E .35．(1)3 m/s 9 J (2)10 m/s ≤v 1≤14 m/s 17 J[解析] (1)P 1、P 2碰撞过程动量守恒，有m v 1＝2m v解得v ＝v 12＝3 m/s 碰撞过程中损失的动能为ΔE ＝12m v 21－12(2m )v 2 解得ΔE ＝9 J.(2)由于P 与挡板的碰撞为弹性碰撞．故P 在AC 间等效为匀减速运动，设P 在AC 段加速度大小为a ，碰后经过B 点的速度为v 2 ，由牛顿第二定律和运动学规律，得μ(2m )g ＝2ma3L ＝v t －12at 2 v 2＝v －at解得v 1＝2v ＝6L ＋μgt 2t v 2＝6L －μgt 22t由于2 s ≤t ≤4 s 所以解得v 1的取值范围10 m/s ≤v 1≤14 m/sv 2的取值范围1 m/s ≤v 2≤5 m/s所以当v 2＝5 m/s 时，P 向左经过A 点时有最大速度v 3＝v 22－2μgL则P 向左经过A 点时有最大动能E ＝12(2m )v 23＝17 J. 36．[2014·广东卷] (18分)如图25 所示，足够大的平行挡板A 1、A 2竖直放置，间距6L .两板间存在两个方向相反的匀强磁场区域Ⅰ和Ⅱ，以水平面MN 为理想分界面，Ⅰ区的磁感应强度为B 0，方向垂直纸面向外. A 1、A 2上各有位置正对的小孔S 1、S 2，两孔与分界面MN 的距离均为L .质量为m 、电荷量为＋q 的粒子经宽度为d 的匀强电场由静止加速后，沿水平方向从S 1进入Ⅰ区，并直接偏转到MN 上的P 点，再进入Ⅱ区，P 点与A 1板的距离是L 的k 倍，不计重力，碰到挡板的粒子不予考虑．(1)若k ＝1，求匀强电场的电场强度E ；(2)若2<k <3，且粒子沿水平方向从S 2射出，求出粒子在磁场中的速度大小v 与k 的关系式和Ⅱ区的磁感应强度B 与k 的关系式．36．(1)qB 20L 22md (2)v ＝（k 2＋1）qB 0L 2m B ＝k 3－k B 0[解析] (1)粒子在电场中，由动能定理有qEd ＝12m v 2 －0 粒子在Ⅰ区洛伦兹力提供向心力q v B 0＝m v 2r当k ＝1时，由几何关系得r ＝L解得E ＝qB 20L 22md. (2)由于2<k <3时，由题意可知粒子在Ⅱ区只能发生一次偏转，由几何关系可知(r －L )2＋(kL )2＝r 2解得r ＝k 2＋12L 又q v B 0＝m v 2r，则 v ＝（k 2＋1）qB 0L 2m粒子在Ⅱ区洛伦兹力提供向心力，即q v B ＝m v 2r 1由对称性及几何关系可知kL （3－k ）L ＝r r 1即r 1＝（3－k ）（k 2＋1）2kL 联立上式解得B ＝k 3－k B 0.。

J单元电路J1部分电路及其规律9．[2014·天津卷](1)半径为R的水平圆盘绕过圆心O的竖直轴匀速转动，A为圆盘边缘上一点．在O的正上方有一个可视为质点的小球以初速度v水平抛出，半径OA的方向恰好与v的方向相同，如图所示．若小球与圆盘只碰一次，且落在A点，重力加速度为g，则小球抛出时距O的高度h＝________，圆盘转动的角速度大小ω＝________．(2)某同学把附有滑轮的长木板平放在实验桌上，将细绳一端拴在小车上，另一端绕过定滑轮，挂上适当的钩码，使小车在钩码的牵引下运动，以此定量探究绳拉力做功与小车动能变化的关系．此外还准备了打点计时器及配套的电源、导线、复写纸、纸带、小木块等．组装的实验装置如图所示．①若要完成该实验，必需的实验器材还有哪些______________________________．②实验开始时，他先调节木板上定滑轮的高度，使牵引小车的细绳与木板平行．他这样做的目的是下列的哪个________(填字母代号)．A．避免小车在运动过程中发生抖动B．可使打点计时器在纸带上打出的点迹清晰C．可以保证小车最终能够实现匀速直线运动D．可在平衡摩擦力后使细绳拉力等于小车受的合力③平衡摩擦后，当他用多个钩码牵引小车时，发现小车运动过快，致使打出的纸带上点数较少，难以选到合适的点计算小车的速度．在保证所挂钩码数目不变的条件下，请你利用本实验的器材提出一个解决办法：______________________．④他将钩码重力做的功当作细绳拉力做的功，经多次实验发现拉力做功总是要比小车动能增量大一些．这一情况可能是下列哪些原因造成的________(填字母代号)．A．在接通电源的同时释放了小车B．小车释放时离打点计时器太近C．阻力未完全被小车重力沿木板方向的分力平衡掉D．钩码做匀加速运动，钩码重力大于细绳拉力(3)现要测量一个未知电阻R x的阻值，除R x外可用的器材有：多用电表(仅可使用欧姆挡)；一个电池组E (电动势6 V)；一个滑动变阻器R (0～20 Ω，额定电流1 A)；两个相同的电流表G(内阻R g ＝1000 Ω，满偏电流I g ＝100 μA)；两个标准电阻(R 1＝29 000 Ω，R 2＝0.1 Ω)；一个电键S 、导线若干．①为了设计电路，先用多用电表的欧姆挡粗测未知电阻，采用“×10”挡，调零后测量该电阻，发现指针偏转非常大，最后几乎紧挨满偏刻度停下来，下列判断和做法正确的是________(填字母代号)．A ．这个电阻阻值很小，估计只有几欧姆B ．这个电阻阻值很大，估计有几千欧姆C ．如需进一步测量可换“×1”挡，调零后测量D. 如需进一步测量可换“×1k ”挡，调零后测量②根据粗测的判断，设计一个测量电路，要求测量尽量准确并使电路能耗较小，画出实验电路图，并将各元件字母代码标在该元件的符号旁．9．(1)gR 22v 2 2n πv R(n ∈N *) (2)①刻度尺、天平(包括砝码)②D③可在小车上加适量的砝码(或钩码)④CD(3)①AC②如图所示22． [2014·山东卷] 实验室购买了一捆标称长度为100 m 的铜导线，某同学想通过实验测定其实际长度．该同学首先测得导线横截面积为1.0 mm 2，查得铜的电阻率为1.7×10－8Ω·m ，再利用图甲所示电路测出铜导线的电阻R x ，从而确定导线的实际长度．可供使用的器材有：图甲 图乙电流表：量程0.6 A ，内阻约0.2 Ω；电压表：量程3 V ，内阻约9 k Ω；滑动变阻器R 1：最大阻值5 Ω；滑动变阻器R 2：最大阻值20 Ω；定值电阻：R 0＝3 Ω；电源：电动势6 V ，内阻可不计；开关、导线若干．回答下列问题：(1)实验中滑动变阻器应选________(选填“R 1”或“R 2”)，闭合开关S 前应将滑片移至________端(选填“a ”或“b ”)．(2)在实物图中，已正确连接了部分导线，请根据图甲电路完成剩余部分的连接．(3)调节滑动变阻器，当电流表的读数为0.50 A 时，电压表示数如图乙所示，读数为________V.(4)导线实际长度为________m(保留2位有效数字)．22．[答案] (1)R 2 a(2)如右图所示．(3)2.30(2.29、2.31均正确)．(4)94(93、95均正确)．[解析] (1)根据电阻定律估算得铜导线的电阻大约为R x ＝ρl S＝1.7 Ω，而R 0＋R x ＝4.7 Ω，根据电路图，电压表的量程是3 V ，电源的电动势为6 V ，所以滑动变阻器连入电路的电阻最小为4.7 Ω.为了多测几组数据，以保证实验结果的准确性，滑动变阻器应选R 2.(2)略．(3)电压表最小刻度表示0.1 V ，应该按照110估读进行读数，所以读数为2.30 V. (4)因为R x ＝U I －R 0＝ρl S，所以l ＝⎝⎛⎭⎫U I －R 0S ρ＝94 m. 34． [2014·广东卷] (1)某同学设计的可调电源电路如图22(a)所示，R 0为保护电阻，P 为滑动变阻器的滑片，闭合开关S.①用电压表测量A 、B 两端的电压：将电压表调零，选择0～3 V 挡，示数如图22(b)所示，电压值为________V.②在接通外电路之前，为了保证外电路的安全，滑片P 应先置于________端．③要使输出电压U 变大，滑片P 应向________端滑动．④若电源电路中不接入R 0，则在使用过程中，存在________的风险(选填“断路”或“短路”)．(a) (b)(2)B5某同学根据机械能守恒定律，设计实验探究弹簧的弹性势能与压缩量的关系． ①如图23(a )所示，将轻质弹簧下端固定于铁架台，在上端的托盘中依次增加砝码，测量相应的弹簧长度，g 取9.80 m/s 2)②取下弹簧，将其一端固定于气垫导轨左侧，如图23(b)所示；调整导轨，使滑块自由滑动时，通过两个光电门的速度大小________．③用滑块压缩弹簧，记录弹簧的压缩量x ；释放滑块，记录滑块脱离弹簧后的速度v .释放滑块过程中，弹簧的弹性势能转化为________．④重复③中的操作，得到v 与x 的关系如图23(c)．由图可知，v 与x 成________关系．由上述实验可得结论：对同一根弹簧，弹性势能与弹簧的________成正比．(a) (b)(c)34．(1)①1.30 ②A ③B ④短路 [解析] ①据十分之一估读法，应该为1.30 V ； ②接通电路前，应该使滑片置于A 端，用电器上的电压为0，这样才能起到保护外电路的作用；③要增大外电路电压，需要使滑片滑向B 端；④若电源电路输出端短路，电源电路中没有接入保护电阻，则当滑片滑至B 端时，电路就会短路，电源被烧毁．(2)①50 ②相等 ③滑块的动能 ④正比 压缩量的平方[解析] 根据F 1＝mg ＝k Δx 1，F 2＝2mg ＝k Δx 2，有ΔF ＝F 1－F 2＝k Δx 1－k Δx 2，则k ＝0.490.0099 N/m ＝49.5 N/m ，同理可以求得k ′＝0.490.0097 N/m ＝50.5 N/m ，则劲度系数为k ＝k ＋k ′2＝50 N/m.②滑块离开弹簧后做匀速直线运动，故滑块通过两个光电门时的速度相等．③在该过程中弹簧的弹性势能转化为滑块的动能；④图线是过原点的倾斜直线，所以v与x成正比；弹性势能转化为动能，即E弹＝12m v2，即弹性势能与速度平方成正比，则弹性势能与压缩量平方成正比．J2闭合电路的欧姆定律11．[2014·四川卷] 如图所示，水平放置的不带电的平行金属板p和b相距h，与图示电路相连，金属板厚度不计，忽略边缘效应．p板上表面光滑，涂有绝缘层，其上O点右侧相距h处有小孔K；b板上有小孔T，且O、T在同一条竖直线上，图示平面为竖直平面．质量为m、电荷量为－q(q>0)的静止粒子被发射装置(图中未画出)从O点发射，沿p板上表面运动时间t后到达K孔，不与板碰撞地进入两板之间．粒子视为质点，在图示平面内运动，电荷量保持不变，不计空气阻力，重力加速度大小为g.(1)求发射装置对粒子做的功；(2)电路中的直流电源内阻为r，开关S接“1”位置时，进入板间的粒子落在b板上的A 点，A点与过K孔竖直线的距离为l.此后将开关S接“2”位置，求阻值为R的电阻中的电流强度；(3)若选用恰当直流电源，电路中开关S接“1”位置，使进入板间的粒子受力平衡，此时在板间某区域加上方向垂直于图面的、磁感应强度大小合适的匀强磁场(磁感应强度B只能在0～B m＝()21＋5m()21－2qt范围内选取)，使粒子恰好从b板的T孔飞出，求粒子飞出时速度方向与b板板面的夹角的所有可能值(可用反三角函数表示)．J3电路综合问题J4实验：描绘小电珠的伏安特性曲线22．[2014·浙江卷] 小明对2B铅笔芯的导电性能感兴趣，于是用伏安法测量其电阻值．(1)图1是部分连接好的实物电路图，请用电流表外接法完成接线并在图1中画出．第22题图1(2)小明用电流表内接法和外接法分别测量了一段2B铅笔芯的伏安特性，并将得到的电流、电压数据描到U－I图上，如图2所示．在图中，由电流表外接法得到的数据点是用________((3)请你选择一组数据点，在图2上用作图法作图，并求出这段铅笔芯的电阻为________Ω.22．[答案] (1)如图所示第22题图1(2)“×”(3)作图见第22题图2用“×”连线R ＝(1.1～1.3) Ω；用“○”连线R ＝(1.5～1.7) Ω[解析] (1)由图2中的电压、电流数据从零开始可知滑动变阻器采用分压式，电压表选择量程3 V ，电流表采用外接法．(2)外接法由于电压表分流，测得的电阻比内接法测得的要小，故电流表外接法得到的数据点是用“×”表示的．(3)用“×”数据点连直线，斜率为铅笔芯的电阻，考虑误差因素，R ＝(1.1～1.3)Ω，用“○”数据点连直线，同理得R ＝(1.5～1.7)Ω.22．(6分)[2014·新课标Ⅱ卷]在伏安法测电阻的实验中，待测电阻R x 的阻值约为200 Ω，电压表V 的内阻约为2 k Ω，电流表A 的内阻约为10 Ω，测量电路中电流表的连接方式如图(a)或图(b)所示，结果由公式R x ＝U I计算得出，式中U 与I 分别为电压表和电流表的示数．若将图(a)和图(b)中电路测得的电阻值分别记为R x 1和R x 2，则______(选填“R x 1”或“R x 2”)更接近待测电阻的真实值，且测量值R x 1________(选填“大于”“等于”或“小于”)真实值，测量值R x 2______(选填“大于”“等于”或“小于”)真实值．22. [答案] R x 1 大于 小于[解析] R V R x ＝2000 Ω200 Ω＝10，R x R A ＝200 Ω10 Ω＝20，故R V R x <R x R A＝10，应该采用电流表内接法，即图(a)接法．由“大内偏大，小外偏小”的结论可知电流表内接时测量值R x 1大于真实值，外接时，测量值R x 2小于真实值．33．[2014·新课标Ⅱ卷] [物理——选修3—3](15分)(1)下列说法正确的是________．A ．悬浮在水中的花粉的布朗运动反映了花粉分子的热运动B ．空中的小雨滴呈球形是水的表面张力作用的结果C ．彩色液晶显示器利用了液晶的光学性质具有各向异性的特点D ．高原地区水的沸点较低，这是高原地区温度较低的缘故E ．干湿泡湿度计的湿泡显示的温度低于干泡显示的温度，这是湿泡外纱布中的水蒸发吸热的结果(2)如图所示，两气缸A 、B 粗细均匀、等高且内壁光滑，其下部由体积可忽略的细管连通：A 的直径是B 的2倍，A 上端封闭，B 上端与大气连通；两气缸除A 顶部导热外，其余部分均绝热．两气缸中各有一厚度可忽略的绝热轻活塞a 、b ，活塞下方充有氮气，活塞a 上方充有氧气．当大气压为p 0、外界和气缸内气体温度均为7 ℃且平衡时，活塞a 离气缸顶的距离是气缸高度的14，活塞b 在气缸正中间． (i)现通过电阻丝缓慢加热氮气，当活塞b 恰好升至顶部时，求氮气的温度；(ⅱ)继续缓慢加热，使活塞a 上升，活塞a 上升的距离是气缸高度的116时，求氧气的压强．J5 实验：测定金属的电阻率J6 实验：把电流表改装成电压表J7 实验：测定电源的电动势和内阻2． [2014·天津卷] 如图所示，电路中R 1、R 2均为可变电阻，电源内阻不能忽略，平行板电容器C 的极板水平放置．闭合开关S ，电路达到稳定时，带电油滴悬浮在两板之间静止不动．如果仅改变下列某一个条件，油滴仍能静止不动的是( )A ．增大R 1的阻值B ．增大R 2的阻值C ．增大两板间的距离D ．断开开关S2．B [解析] 本题考查含有电容器的动态电路及受力平衡等知识点，为了保证带电油滴悬浮在两板之间静止不动，就要使电容器两板之间的场强E 不变．电路稳定后，和电容器相串联的电阻对电容器两端的电压不产生影响，而增大R 1的阻值将使电容器两端的电压增大，根据E ＝U d可知，E 增大，故A 错误；增大R 2的阻值，电容器两端的电压不变，E 不变，故B 正确；增大两板间的距离，E 减小，故C 错误；断开开关S ，电容器两端的电压发生改变，D 错误．4． [2014·天津卷] 如图所示，平行金属板A 、B 水平正对放置，分别带等量异号电荷．一带电微粒水平射入板间，在重力和电场力共同作用下运动，轨迹如图中虚线所示，那么( )A ．若微粒带正电荷，则A 板一定带正电荷B ．微粒从M 点运动到N 点电势能一定增加C ．微粒从M 点运动到N 点动能一定增加D. 微粒从M 点运动到N 点机械能一定增加4．C [解析] 本题是对带电微粒在复合场中的运动、动能定理、机械能守恒定律、受力分析的综合考查，通过图像中的运动轨迹，无法判断电场力的方向，只能判断出微粒所受的合外力方向竖直向下，运动过程中合力的方向与运动方向的夹角为锐角，合外力做正功，微粒的动能增加，A 、B 错误，C 正确．由于不能判断出电场力的方向，所以机械能的变化也不能确定，D 错误．23． [2014·新课标全国卷Ⅰ] 利用如图(a)所示电路，可以测量电源的电动势和内阻，所用的实验器材有：待测电源，电阻箱R (最大阻值999.9 Ω)，电阻R 0(阻值为3.0 Ω)，电阻R 1(阻值为3.0 Ω)，电流表A(量程为200 mA ，内阻为R ＝6.0 Ω)，开关S.实验步骤如下：①将电阻箱阻值调到最大，闭合开关S ；②多次调节电阻箱，记下电流表的示数I 和电阻值箱相应的阻值R ；③以1I 为纵坐标，R 为横坐标，作1I－R 图线(用直线拟合)； ④求出直线的斜率k 和在纵轴上的截距b .回答下列问题：(1)分别用E 和r 表示电源的电动势和内阻，则1I与R 的关系式为________． (2)实验得到的部分数据如下表所示，其中电阻R ＝3.0 Ω时电流表的示数如图(b)所示，读出数据，完成下表．答：①________，②________．图(b)图(c)(3)在图(c)的坐标纸上将所缺数据点补充完整并作图，根据图线求得斜率k ＝________A －1Ω－1，截距b ＝________A －1.(4)根据图线求得电源电动势E ＝________V ，内阻r ＝________Ω.23．(1)1I ＝R A ＋R 1ER 1R ＋1E ⎣⎡⎦⎤R A ＋R A ＋R 1R 1（r ＋R 0） (2)0.110 9.09 (3)1.0(或在0.96～1.04)之间，6.0(或在5.9～6.1之间) (4)3.0(或在2.7～3.3之间)，1.0(或在0.6～1.4之间)[解析] 本题考查了测量电源电动势和内电阻的实验．(1)根据闭合电路欧姆定律有E ＝⎝⎛⎭⎫IR A R 1＋I (R ＋R 0＋r )＋IR A . 代入数据，化简得1I ＝（R A ＋R 1）ER 1R ＋1E ⎣⎡⎦⎤R A ＋R 1R 1（R 0＋r ）＋R A . (2)电流表每小格表示4 mA ，因此电流表读数是0.110 A ，倒数是9.09 A －1.(3)根据坐标纸上给出的点，画出一条直线，得出斜率k ＝1.0 A －1·Ω－1，截距b ＝6.0 A －1.(4)斜率k ＝R A ＋R 1ER 1，因此E ＝3.0 V ，截距b ＝1E ⎣⎡⎦⎤R A ＋R A ＋R 1R 1（r ＋R 0），因此r ＝bE 3－5＝1.0 Ω.24． [2014·新课标全国卷Ⅰ] 公路上行驶的两汽车之间应保持一定的安全距离．当前车突然停止时，后车司机可以采取刹车措施，使汽车在安全距离内停下而不会与前车相碰．通常情况下，人的反应时间和汽车系统的反应时间之和为1 s ，当汽车在晴天干燥沥青路面上以108 km/h 的速度匀速行驶时，安全距离为120 m ．设雨天时汽车轮胎与沥青路面间的动摩擦因数为晴天时的25，若要求安全距离仍为120 m ，求汽车在雨天安全行驶的最大速度．24．2 m/s(或72 km/h)[解析] 设路面干燥时，汽车与地面的动摩擦因数为μ0，刹车时汽车的加速度大小为a 0，安全距离为s ，反应时间为t 0，由牛顿第二定律和运动学公式得μ0mg ＝ma 0①s ＝v 0t 0＋v 202a 0②式中，m 和v 0分别为汽车的质量和刹车前的速度．设在雨天行驶时，汽车与地面的动摩擦因数为μ，依题意有μ＝25μ0③设在雨天行驶时汽车刹车的加速度大小为a ，安全行驶的最大速度为v ，由牛顿第二定律和运动学公式得μmg ＝ma ④s ＝v t 0＋v 22a⑤联立①②③④⑤式并代入题给数据得v ＝20 m/s (72 km/h)．⑥19． (2)某研究性学习小组利用伏安法测定某一电池组的电动势和内阻，实验原理如图甲所示，其中，虚线框内为用灵敏电流计G 改装的电流表A ，V 为标准电压表，E 为待测电池组，S 为开关，R 为滑动变阻器，R 0是标称值为4.0 Ω的定值电阻．①已知灵敏电流计G 的满偏电流I g ＝100 μA ，内阻r g ＝2.0 k Ω，若要改装后的电流表满偏电流为200 mA ，应并联一只阻值为________Ω(保留一位小数)的定值电阻R 1；②根据图甲，用笔画线代替导线将图乙连接成完整电路；甲乙③某次实验的数据如下表所示：的内阻r ＝________Ω(保留两位小数)；为减小偶然误差，逐差法在数据处理方面体现出的主要优点是______________________．④该小组在前面实验的基础上，为探究图甲电路中各元器件的实际阻值对测量结果的影响，用一已知电动势和内阻的标准电池组，通过上述方法多次测量后发现：电动势的测量值与已知值几乎相同，但内阻的测量值总是偏大．若测量过程无误，则内阻测量值总是偏大的原因是________．(填选项前的字母)A ．电压表内阻的影响B ．滑动变阻器的最大阻值偏小C ．R 1的实际阻值比计算值偏小D ．R 0的实际阻值比标称值偏大 19．[答案] (1)60.10 4.20 (2)①1.0 ②如图所示③1.66 充分利用已测得的数据 ④CD[解析] 金属杆的长度通过毫米刻度尺读出来，毫米刻度尺读数时要读到最小刻度的下一位，即要有估读数位，如图甲所示，读数为60.10 cm ，其中最后一个“0”为估读数；金属杆的直径通过游标卡尺读出来，游标卡尺的读数是主尺读数加上游标尺的读数，注意没有估读，如图乙所示，读数为：4 mm ＋10×0.02 mm ＝4.20 mm.[解析] ①由串、并联电路的特点可得：R 1＝I g r gI A －I g ＝100×10－6×2.0×103200×10－3－100×10－6Ω＝1.0 Ω；②从电源正极出发，沿电流的流向依次连线，注意电流要由两电表的正接线柱流入，由负接线柱流出；③E －U ＝I (r 内＋R 0)，则－ΔU ＝ΔI (r 内＋R 0)，所以(r 内＋R 0)＝－ΔU ΔI ＝U 1－U 5I 5－I 1＝U 2－U 6I 6－I 2＝U 3－U 7I 7－I 3＝U 4－U 8I 8－I 4＝（U 1＋U 2＋U 3＋U 4）－（U 5＋U 6＋U 7＋U 8）（I 5＋I 6＋I 7＋I 8）－（I 1＋I 2＋I 3＋I 4）＝5.66 Ω，所以r 内＝5.66 Ω－R 0＝1.66 Ω，逐差法处理实验数据的优点是可以充分利用已测得的数据，减小实验误差；④电压表的读数等于路端电压，所以电压表内阻对测量结果没有影响，选项A 错误；滑动变阻器用来改变路端电压，对测量结果没有影响，选项B错误；若R1的实际阻值偏小，则电流表的实际量程偏大，电流表的读数比实际值偏小，电池组的内阻测量值偏大，选项C 正确；R0的实际阻值偏大时，电池组的实际内阻比测量值偏小，选项D正确．23．[2014·全国卷] 现要测量某电源的电动势和内阻．可利用的器材有：电流表A，内阻为1.00 Ω；电压表V；阻值未知的定值电阻R1、R2、R3、R4、R5；开关S；一端连有鳄鱼夹P的导线1，其他导线若干．某同学设计的测量电路如图(a)所示．(1)按图(a)在实物图(b)中画出连线，并标出导线1和其P端．图(a)图(b)(2)测量时，改变鳄鱼夹P所夹的位置，使R1、R2、R3、R4、R5依次串入电路，记录对应的电压表的示数U和电流表的示数I. 数据如下表所示．根据表中数据，在图(c)中的坐标纸上将所缺数据点补充完整，并画出U－I图线．图(c)(3)根据U－I图线求出电源的电动势E＝________V，内阻r＝________Ω.(保留2位有效数字)23．(1)连接如图所示．(2)U－I图线略．(3)2.90(在2.89～2.91之间均给分) 1.03(在0.93～1.13之间均给分)[解析] 本题考查电源电动势和内电阻的测量．(1)实物连线要注意连接主干电路，最后再连接电压表．(2)根据坐标纸上描出的各点，连接成一条直线，尽量使得各点对称分布在直线两旁．(3)图像直线纵轴截距表示电源电动势，斜率绝对值表示电源内电阻．21．利用电流表和电压表测定一节干电池的电动势和内电阻．要求尽量减小实验误差．(1)应该选择的实验电路是图1中的________(选填“甲”或“乙”)．甲乙图1(2)现有电流表(0～0.6 A) 、开关和导线若干，以及以下器材：A. 电压表(0～15 V)B. 电压表(0～3 V)C. 滑动变阻器(0～50 Ω)D. 滑动变阻器(0～500 Ω)实验中电压表应选用________；滑动变阻器应选用________．(选填相应器材前的字母)(3) 某位同学记录的6组数据如下表所示，其中5组数据的对应点已经标在图2的坐标纸上，请标出余下一组数据的对应点，并画出U－I图线.图2(4)根据(3)中所画图线可得出干电池的电动势E ＝________V ，内电阻r ＝________Ω. (5)实验中，随着滑动变阻器滑片的移动，电压表的示数U 及干电池的输出功率P 都会发生变化．图3的各示意图中正确反映P －U 关系的是________．A B 图321．(1) 甲 (2)B C (3)略(4)1.50(1.49～1.51) 0.83(0.81～0.85) (5)C[解析] 第(1)问考查电流表的内外接法；第(2)问考查仪器的选择；第(3)问考查作图，数据处理；第(4)问考查图像；第(5)问考查输出功率．(1)根据U ＝E －Ir 测量电源电动势和内阻时，需要测出多组对应的路端电压U 和干路电流I ，电压表和电流表内阻影响会造成实验误差．电源内阻较小，所以电流表分压影响较大，因此应选择甲电路．(3)略．(4)根据U －I 图像，电源的电动势等于纵轴的截距，内阻为斜率的绝对值．(5)电源输出功率P ＝UI ＝U ⎝⎛⎭⎫E －U r ＝－1r U 2＋Er U ，P －U 图像为开口向下的二次函数，应选 C ．J8 实验：多用电表的使用(用多用电表探索黑箱内的电学元件)J9 实验：传感器的简单应用J10 电学实验综合9． [2014·天津卷](1)半径为R 的水平圆盘绕过圆心O 的竖直轴匀速转动，A 为圆盘边缘上一点．在O 的正上方有一个可视为质点的小球以初速度v 水平抛出，半径OA 的方向恰好与v 的方向相同，如图所示．若小球与圆盘只碰一次，且落在A 点，重力加速度为g ，则小球抛出时距O 的高度h ＝________，圆盘转动的角速度大小ω＝________．(2)某同学把附有滑轮的长木板平放在实验桌上，将细绳一端拴在小车上，另一端绕过定滑轮，挂上适当的钩码，使小车在钩码的牵引下运动，以此定量探究绳拉力做功与小车动能变化的关系．此外还准备了打点计时器及配套的电源、导线、复写纸、纸带、小木块等．组装的实验装置如图所示．①若要完成该实验，必需的实验器材还有哪些______________________________．②实验开始时，他先调节木板上定滑轮的高度，使牵引小车的细绳与木板平行．他这样做的目的是下列的哪个________(填字母代号)．A．避免小车在运动过程中发生抖动B．可使打点计时器在纸带上打出的点迹清晰C．可以保证小车最终能够实现匀速直线运动D．可在平衡摩擦力后使细绳拉力等于小车受的合力③平衡摩擦后，当他用多个钩码牵引小车时，发现小车运动过快，致使打出的纸带上点数较少，难以选到合适的点计算小车的速度．在保证所挂钩码数目不变的条件下，请你利用本实验的器材提出一个解决办法：______________________．④他将钩码重力做的功当作细绳拉力做的功，经多次实验发现拉力做功总是要比小车动能增量大一些．这一情况可能是下列哪些原因造成的________(填字母代号)．A．在接通电源的同时释放了小车B．小车释放时离打点计时器太近C．阻力未完全被小车重力沿木板方向的分力平衡掉D．钩码做匀加速运动，钩码重力大于细绳拉力(3)现要测量一个未知电阻R x的阻值，除R x外可用的器材有：多用电表(仅可使用欧姆挡)；一个电池组E(电动势6 V)；一个滑动变阻器R(0～20 Ω，额定电流1 A)；两个相同的电流表G(内阻R g＝1000 Ω，满偏电流I g＝100 μA)；两个标准电阻(R1＝29 000 Ω，R2＝0.1 Ω)；一个电键S、导线若干．①为了设计电路，先用多用电表的欧姆挡粗测未知电阻，采用“×10”挡，调零后测量该电阻，发现指针偏转非常大，最后几乎紧挨满偏刻度停下来，下列判断和做法正确的是________(填字母代号)．A．这个电阻阻值很小，估计只有几欧姆B．这个电阻阻值很大，估计有几千欧姆C．如需进一步测量可换“×1”挡，调零后测量D. 如需进一步测量可换“×1k”挡，调零后测量②根据粗测的判断，设计一个测量电路，要求测量尽量准确并使电路能耗较小，画出实验电路图，并将各元件字母代码标在该元件的符号旁．22．[2014·山东卷] 实验室购买了一捆标称长度为100 m的铜导线，某同学想通过实验测定其实际长度．该同学首先测得导线横截面积为1.0 mm2，查得铜的电阻率为1.7×10－8Ω·m，再利用图甲所示电路测出铜导线的电阻R x，从而确定导线的实际长度．可供使用的器材有：图甲图乙电流表：量程0.6 A，内阻约0.2 Ω；电压表：量程3 V，内阻约9 kΩ；滑动变阻器R1：最大阻值5 Ω；滑动变阻器R2：最大阻值20 Ω；定值电阻：R0＝3 Ω；电源：电动势6 V，内阻可不计；开关、导线若干．回答下列问题：(1)实验中滑动变阻器应选________(选填“R1”或“R2”)，闭合开关S前应将滑片移至________端(选填“a”或“b”)．(2)在实物图中，已正确连接了部分导线，请根据图甲电路完成剩余部分的连接．(3)调节滑动变阻器，当电流表的读数为0.50 A时，电压表示数如图乙所示，读数为________V.(4)导线实际长度为________m(保留2位有效数字)．22．[答案] (1)R2a(2)如右图所示．(3)2.30(2.29、2.31均正确)．(4)94(93、95均正确)．[解析] (1)根据电阻定律估算得铜导线的电阻大约为R x＝ρlS＝1.7 Ω，而R0＋R x＝4.7。
