GB50268-2008给水排水管道工程施工及验收规范

GB50268给水排水管道工程施工及验收规范篇一：给水排水管道工程施工及验收规范(GB50268-2008)全部检验批表格给水排水管道工程施工及验收规范（GB50268-2008）分项工程检验批质量验收记录表沟槽（基坑）土方开挖直线顶管管道施工沟槽（基坑）支护曲线顶管管道施工沟槽（基坑）回填）垂直顶升管道施工管道基础钢管接口连接金属类管道铺设钢管（水泥砂浆）内防护层钢管（环氧涂料）内防护层钢管外防护层钢管阴极保护球墨铸铁管接口连接钢筋混凝土类接口连接钢筋混凝土类管道铺设化学建材管接口连接柔性管道铺设管渠基础地基管渠模板管渠钢筋制作管渠现浇混凝土管渠变形缝管渠(来自: 小龙文档网:gb50268-2008,给水排水管道工程施工及验收规范)构件预制管渠预制构件安装管渠砖石砌筑工作井围护结构工作井（沉井）模板工作井（沉井）钢筋加工盾构管片制作1 盾构管片制作2 盾构管片制作3盾构掘进和管片安装1 盾构掘进和管片安装2盾构施工钢筋混凝土二次衬砌浅埋暗挖管道的土层开挖浅埋暗挖管道的初期衬砌1 浅埋暗挖管道的初期衬砌2 浅埋暗挖管道的防水层浅埋暗挖的二次衬砌定向钻施工管道夯管施工管道沉管基槽浚挖及管基处理组对拼装管道沉放预制钢筋混凝土管节制作钢筋混凝土管节接口预制加工预制钢筋混凝土管的沉放沉管的稳管及回填桥管管道安装1 桥管管道安装2 现浇混凝土井室砖砌井室工作井（沉井）钢筋安装预制拼装井室工作井沉井制作雨水口及支、连管安装（雨水吸支、连管安装）工作井下沉及封底管道支墩安装工作井井内结构沟槽（基坑）土方开挖检验批质量检验记录沟槽（基坑）支护检验批质量检验记录注：1、本表由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业质量检查员等进行验收，并应按上表进行记录。

沟槽（基坑）回填检验批质量检验记录篇二：给水排水管道工程施工及验收规范(GB50268-2008)全部检验批表格给水排水管道工程施工及验收规范（GB50268-2008）分项工程检验批质量验收记录表沟槽（基坑）土方开挖直线顶管管道施工沟槽（基坑）支护曲线顶管管道施工沟槽（基坑）回填）垂直顶升管道施工管道基础盾构管片制作1 钢管接口连接金属类管道铺设钢管（水泥砂浆）内防护层钢管（环氧涂料）内防护层钢管外防护层钢管阴极保护球墨铸铁管接口连接钢筋混凝土类接口连接钢筋混凝土类管道铺设化学建材管接口连接柔性管道铺设管渠基础地基管渠模板管渠钢筋制作管渠现浇混凝土管渠变形缝管渠构件预制管渠预制构件安装管渠砖石砌筑工作井围护结构工作井（沉井）模板工作井（沉井）钢筋加工工作井（沉井）钢筋安装工作井沉井制作工作井下沉及封底工作井井内结构盾构管片制作2 盾构管片制作3盾构掘进和管片安装1 盾构掘进和管片安装2盾构施工钢筋混凝土二次衬砌浅埋暗挖管道的土层开挖浅埋暗挖管道的初期衬砌1 浅埋暗挖管道的初期衬砌2 浅埋暗挖管道的防水层浅埋暗挖的二次衬砌定向钻施工管道夯管施工管道沉管基槽浚挖及管基处理组对拼装管道沉放预制钢筋混凝土管节制作钢筋混凝土管节接口预制加工预制钢筋混凝土管的沉放沉管的稳管及回填桥管管道安装1 桥管管道安装2 现浇混凝土井室砖砌井室预制拼装井室雨水口及支、连管安装（雨水吸支、连管安装）管道支墩安装沟槽（基坑）土方开挖检验批质量检验记录开槽施工检验批质量检验记录编号：020101□□/020201□□/020301□□/020401□□篇三：给水排水管道工程施工及验收规范(GB50268-2008)检验批给水排水管道工程施工及验收规范（GB50268-2008）分项工程检验批质量验收记录表1、沟槽（基坑）土方开挖2、沟槽（基坑）支护3、沟槽（基坑）回填）4、开槽施工5、钢筋混凝土管接口连接6、钢筋混凝土类管道铺设7、砖砌井室8、钢管接口连接9、金属类管道铺设10、钢管（水泥砂浆）内防护层 11、钢管（环氧涂料）内防护层 12、钢管外防护层 13、钢管阴极保护14、球墨铸铁管接口连接 15、化学建材管接口连接 16、柔性管道铺设沟槽（基坑）土方开挖检验批质量检验记录开槽施工检验批质量检验记录。

中华人民共和国国家标准给水排水管道工程施工及验收规范Code for construction and accepttance of water and sewerage pipeline worksGB 50268—2008主编部门：中华人民共和国住房和城乡建设部批准部门：中华人民共和国住房和城乡建设部施行日期：2009年5月1日2008—10—15发布 2009—05—01实施中华人民共和国住房和城乡建设部、中华人民共和国国家质量监督检验检疫总局联合发布中华人民共和国住房和城乡建设部公告第132号关于发布国家标准《给水排水管道工程施工及验收规范》的公告现批准《给水排水管道工程施工及验收规范》为国家标准，编号为GB 50268—2008，自2009年5月1日起实施。

其中，第1.0.3、3.1.9、3.1.15、3.2.8、9.1.10、9.1.11条为强制性条文，必须严格执行。

原《给水排水管道工程施工及验收规范》GB 50268—97和《市政排水管渠工程质量检验评定标准》CJJ 3—90同时废止。

本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。

中华人民共和国住房和城乡建设部2008年10月15 日前言本规范根据建设部《关于印发(二○○四年工程建设国家标准制订、修订计划)的通知》(建标[2004]67号)的要求，由北京市政建设集团有限责任公司会同有关单位对《给水排水管道工程施工及验收规范》GB 50268—97进行修订而成。

在修订过程中，编制组进行了的深入的调查研究和专题研讨，总结了我国各地给水排水管道工程施工与质量验收的实践经验，坚持了“验评分离、强化验收、完善手段、过程控制”的指导原则，参考了有关国内外相关规范，并以多种形式广泛征求了有关单位的意见，最后经审查定稿。

本规范规定的主要内容有：总则、术语、基本规定、土石方与地基处理、开槽施工管道主体结构、不开槽施工管道主体结构、沉管和桥管施工主体结构、管道附属构筑物、管道功能性试验及附录。

给水排水管道工程施工及验收规范(GB50268-2008)浙江省统一配套用表目录1、给水、排水管道工程施工及验收规范统一配套用表编制依据 (275)2、给水、排水管道工程施工质量检验控制用表 (276)3、分项工程检验批质量验收记录表 (284)4、检查、核查及管道现场试验用表 (347)1、给水、排水管道工程施工及验收规范统一用表编制依据(1)《给水排水管道工程施工及验收规范》GB50268-2008(2)《给水排水构筑物工程施工及验收规范》GB50141-2008(3)城镇道路工程施工与质量验收规范实施手册(4)《地下防水工程质量验收规范》GB50208-2002(5) 混凝土结构工程施工质量验收规范GB50204-2002(6)《建筑地基基础工程施工质量验收规范》GB50202-2002(7)《城市桥梁工程施工与质量验收规范》GJJ2-20082给水、排水管道工程施工质量检验控制用表2.1分项、分部、单位工程质量验收表式(子单位)工程质量竣工验收记录表B.0.4 编号：工程名称施工单位管道类型工程造价项目经理项目技术负责人制表人开工日期年月日竣工日期年月日序号项目验收记录验收结论(监理或建设单位填写)1 分部工程共分部，经查分部，符合标准及设计要求分部。

2 质量控制资料核查共项，经审查符合要求项，经核定符合规范要求项。

3 安全和主要使用功能核查和抽查结果共核查项，符合要求项，共抽查项，符合要求项，经返工处理符合要求项。

4 观感质量验收共抽查项，符合要求项，不符合要求项。

5 综合验收结论参加验收单位建设单位监理单位施工单位设计单位勘查单位(单位公章)项目负责人：(签字)年月日(单位公章)总监理工程师：(签字)年月日(单位公章)项目经理：(签字)年月日(单位公章)项目负责人：(签字)年月日(单位公章)项目负责人：(签字)年月日(子分部)工程检验记录工程名称分部工程名称施工单位项目经理项目技术负责人分包单位分包单位负责人分包项目经理施工员质量员日期年月日序号分项工程名称检验批数质量情况123456789101112质量控制资料安全和功能检验(检测)报告观感质量验收分部(子分部)工程验收结果参加验收单位施工单位项目经理：(签字)年月日监理(建设)单位总监理工程师(或建设单位项目专业技术负责人)：(签字)年月日设计单位项目负责人：(签字)年月日勘察单位项目负责人：(签字)年月日工程名称施工单位单位工程名称分部工程名称分项工程分包单位分包项目经理施工班组长项目经理项目技术负责人制表人序号检验批部位、区段施工单位自检情况监理(建设)单位验收情况12345678 9101112施工单位检查结论项目质量检查员(签字)：项目技术负责人(签字)：年月日验收结论监理工程师(签字)：(建设单位项目专业技术负责人)：年月日注：本表由施工单位制表人填写，监理工程师(建设单位项目负责人)组织施工单位项目技术负责人及质量检查员等进行验收，并应按上表进行记录。

给水排水管道工程施工及验收规范G B50268-2008附录C 注水法试验C.0.1 压力升至试验压力后开始计时，每当压力下降，应及时向管道内补水，但最大压降不得大于0.03MPa,保持管道试验压力恒定，恒压延续时间不得少于2h，并计量恒压时间内补入试验管段内的水量；C.0.2 实测渗水量应按下列公式（C.0.1）计算：式中：q——实测渗水量（L/min·km）W——恒压时间内补入管道的水量（L）T——从开始计时至保持恒压结束的时间（min）L——试验管段的长度（m）。

q实测渗水量[L试验管长/min·m]=W补水量/T实测时间×L试验管长C.0.3 注水法试验应进行记录，记录表格可见表C.0.3的规定。

表C.0.3 注水法试验记录表施工单位：试验负责人：监理单位：设计单位：使用单位：记录员：条文说明附录C 注水法试验本规范规定压力管道的水压试验应采用注水法试验，内容系在原“规范”附录A基础上修订的。

无压管道闭水试验根据国家标准《给水排水管道工程施工及验收规范》GB50268-2008的强制规定必须经严密性试验合格后方可投入运行。

”一、试验准备闭水试验应编制闭水试验方案1、基本情况管材名称、型号、规格、直径型号、尺寸2、管道两端堵头的设计3、进水、排水、排气孔等设计4、计时5、井距之间分隔分段6、参加试验人员组成7、观测与记录8、安全保障措施。

二、试验管段必须具备的规定1、管道与检查井、雨水井外观质量已经验收合格2、管道与沟槽及井周均未回填土三、试验方法1、封堵管道两端孔。

如果是顶管施工位于管底以下。

2、试验段管道加水浸泡24小时3、试验段管道设计水头不超过管顶内壁时计水头加2m计。

4、试验段管道设计水头超过管顶内壁时试验水头应以上游设计水头加2m计。

5、计算出的试验水头小于10m应以上游检查井口口高度为准。

6、试验水头达到规定水头时开始计时不断的向试验段管内补水7、渗水量观测时间不得小于30min60min为宜。

给水排水管道工程施工及验收规范GB50268-2008附录C 注水法试验压力升至试验压力后开始计时，每当压力下降，应及时向管道内补水，但最大压降不得大于,保持管道试验压力恒定，恒压延续时间不得少于2h，并计量恒压时间内补入试验管段内的水量；实测渗水量应按下列公式（）计算：式中：q——实测渗水量（L/min·km）W——恒压时间内补入管道的水量（L）T——从开始计时至保持恒压结束的时间（min）L——试验管段的长度（m）。

q实测渗水量[L试验管长/min·m]=W补水量/T实测时间×L试验管长注水法试验应进行记录，记录表格可见表的规定。

表注水法试验记录表工程名称试验日期年月日桩号及地段管道内径（mm）管材种类接口种类试验段长度（m）1000工作压力（MPa）试验压力（MPa）15min降压值（MPa）允许渗水量[L/（min·km]渗水量测定记录次数达到试验压力的时间t1恒压结束时间t2恒压时间T（min）恒压时间内补入的水量W（L）实测渗水量q[L/（min·m）] 18:00 10:25 145200200 /[（120+25）·1000] =2345折合平均实测渗水量[L/（min·km）]外观评语施工单位：试验负责人：监理单位：设计单位：使用单位：记录员：条文说明附录C 注水法试验本规范规定压力管道的水压试验应采用注水法试验，内容系在原“规范”附录A基础上修订的。

无压管道闭水试验根据国家标准《给水排水管道工程施工及验收规范》GB50268-2008的强制规定“污水、污雨水合流至管道及湿陷土、膨胀土、流砂地区的雨水管道必须经严密性试验合格后方可投入运行。

”一、试验准备闭水试验应编制闭水试验方案主要内容应包括1、基本情况试验段排水管的性质污水、雨水或污雨水沟槽土质管材名称、型号、规格、直径试验段长度、标准井距、雨水井、检查井的型号、尺寸2、管道两端堵头的设计3、进水、排水、排气孔等设计4、计时加水量计量设备及试验用水保障5、井距之间分隔分段6、参加试验人员组成7、观测与记录8、安全保障措施。

给水排水管道工程施工及验收规范(GB50268-2008) 浙江省统一配套用表目录1、给水、排水管道工程施工及验收规范统一配套用表编制依据 (275)2、给水、排水管道工程施工质量检验控制用表 (276)3、分项工程检验批质量验收记录表 (284)4、检查、核查及管道现场试验用表 (347)1、给水、排水管道工程施工及验收规范统一用表编制依据(1)《给水排水管道工程施工及验收规范》GB50268-2008(2)《给水排水构筑物工程施工及验收规范》GB50141-2008(3)城镇道路工程施工与质量验收规范实施手册(4)《地下防水工程质量验收规范》GB50208-2002(5) 混凝土结构工程施工质量验收规范GB50204-2002(6)《建筑地基基础工程施工质量验收规范》GB50202-2002(7)《城市桥梁工程施工与质量验收规范》GJJ2-20082给水、排水管道工程施工质量检验控制用表2.1分项、分部、单位工程质量验收表式2.1.1单位(子单位)工程质量竣工验收记录2.1.2分部(子分部)工程检验记录编号：2.1.3分项工程质量验收记录注：本表由施工单位制表人填写，监理工程师(建设单位项目负责人)组织施工单位项目技术负责人及质量检查员等进行验收，并应按上表进行记录。

(此处增加了“质量检查员”，以突出质量检查员的质量责任。

)(关键分项工程要求设计单位参加时，增加设计单位参加人员签字。

)2.1.5检验批质量检验记录表B.0.1 编号：000000□□注：本表由施工项目专业质量检查员(制表人)填写，监理工程师(建设单位项目技术负责人)组织项目专业质量检查员等进行验收，并应按上表进行记录。

编号前两位00为分部编号，中间两位00为子分部编号，后两位00为分项工程编号，□□为检验批编号，凡是没有子分部的分部工程其中间编号全为“00”以满足编码框架需要。

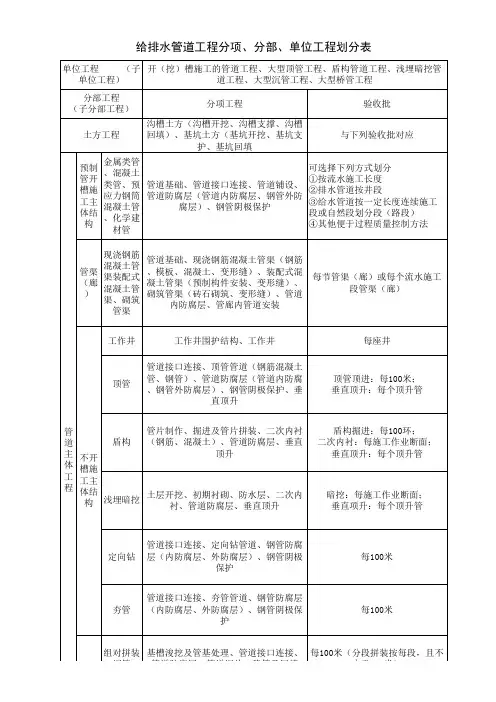

2.2单位(子单位)分部(子分部)分项工程、检验批编码表给水排水管道工程单位、分部、分项、检验批划分编码框架单位(子单位)工程名称：开(挖)槽施工管道工程大型顶管工程大型桥管工程盾构管道工程浅埋暗挖管道工程大型沉管工程(可分为一种或几种组合为一个单位工程)3 分项工程检验批质量验收记录表目录沟槽(基坑)土方开挖 (286)沟槽(基坑)支护 (287)沟槽(基坑)回填 (288)管道基础 (289)钢管接口连接 (290)金属类管道铺设 (291)钢管(水泥砂浆)内防护层 (292)钢管(环氧涂料)内防护层 (293)钢管外保护层 (294)钢管阴极保护 (295)球墨铸铁管接口连接 (296)钢筋混凝土管类接口连接 (297)钢筋混凝土类管道铺设 (298)化学建材管接口连接 (299)柔性管道铺设 (300)管渠基础地基 (301)管渠模板 (302)管渠钢筋制作 (303)管渠钢筋安装 (304)管渠现浇混凝土 (305)管渠变形缝 (306)管渠构件预制 (307)管渠预制构件安装 (308)管渠砖石砌筑 (309)沉井围护结构 (310)沉井模板 (311)沉井钢筋加工 (312)沉井钢筋安装 (313)沉井混凝土制作 (314)沉井下沉及封底 (315)沉井井内结构 (316)直线顶管管道施工 (317)曲线顶管管道施工 (318)垂直顶升管道施工 (319)盾构管片制作 1 (320)盾构管片制作 2 (321)盾构管片制作 3 (322)盾构掘进和管片拼装 1 (323)盾构掘进和管片拼装 2 (324)盾构施工钢筋混凝土二次衬砌 (325)浅埋暗挖管道的土层开挖 (326)浅埋暗挖管道的初期衬砌 1 (327)浅埋暗挖管道的初期衬砌 2 (328)浅埋暗挖管道的防水层 (329)浅埋暗挖管道的二次衬砌 (330)定向钻施工管道 (331)夯管施工管道 (332)沉管基槽浚挖用管基处理 (333)组对拼装管道沉放 (334)预制钢筋混凝土管节制作 (335)钢筋混凝土管节接口预制加工 (336)预制钢筋混凝土管得沉放 (337)沉管的稳管及回填 (338)桥管管道安装 1 (339)桥管管道安装 2 (340)现浇混凝土井室 (341)砖砌井室 (342)预制拼装井室 (343)雨水口及支连管安装 (344)检查井盖安装 (345)管道支墩安装 (346)3.1土方开挖3.1.1沟槽(基坑)土方开挖检验批质量验收记录表B.0.1 编号：010001□□注：本表由施工项目专业质量检查员填写，监理工程师(建设单位项目技术负责人)组织项目专业质量检查员等进行验收，并应按上表进行记录。

中华人民共和国国家标准给水排水管道工程施工及验收规范Code for construction and accepttance of water and sewerage pipeline worksGB 50268—2008主编部门：中华人民共和国住房和城乡建设部批准部门：中华人民共和国住房和城乡建设部施行日期：2009年5月1日2008—10—15发布 2009—05—01实施中华人民共和国住房和城乡建设部、中华人民共和国国家质量监督检验检疫总局联合发布中华人民共和国住房和城乡建设部公告第132号关于发布国家标准《给水排水管道工程施工及验收规范》的公告现批准《给水排水管道工程施工及验收规范》为国家标准，编号为GB 50268—2008，自2009年5月1日起实施。

其中，第1.0.3、3.1.9、3.1.15、3.2.8、9.1.10、9.1.11条为强制性条文，必须严格执行。

原《给水排水管道工程施工及验收规范》GB 50268—97和《市政排水管渠工程质量检验评定标准》CJJ 3—90同时废止。

本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。

中华人民共和国住房和城乡建设部2008年10月15 日前言本规范根据建设部《关于印发(二○○四年工程建设国家标准制订、修订计划)的通知》(建标[2004]67号)的要求，由北京市政建设集团有限责任公司会同有关单位对《给水排水管道工程施工及验收规范》GB 50268—97进行修订而成。

在修订过程中，编制组进行了的深入的调查研究和专题研讨，总结了我国各地给水排水管道工程施工与质量验收的实践经验，坚持了“验评分离、强化验收、完善手段、过程控制”的指导原则，参考了有关国内外相关规范，并以多种形式广泛征求了有关单位的意见，最后经审查定稿。

本规范规定的主要内容有：总则、术语、基本规定、土石方与地基处理、开槽施工管道主体结构、不开槽施工管道主体结构、沉管和桥管施工主体结构、管道附属构筑物、管道功能性试验及附录。

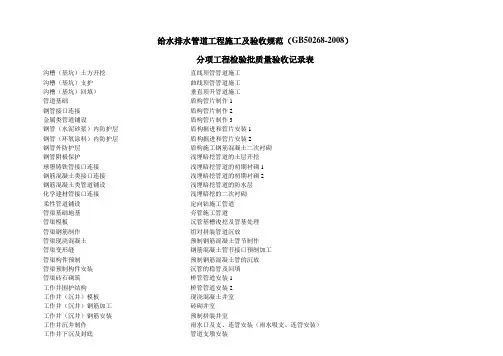

给水排水管道工程施工及验收规范（GB50268-2008）分项工程检验批质量验收记录表沟槽（基坑）土方开挖直线顶管管道施工沟槽（基坑）支护曲线顶管管道施工沟槽（基坑）回填）垂直顶升管道施工管道基础盾构管片制作1钢管接口连接盾构管片制作2金属类管道铺设盾构管片制作3钢管（水泥砂浆）内防护层盾构掘进和管片安装1钢管（环氧涂料）内防护层盾构掘进和管片安装2钢管外防护层盾构施工钢筋混凝土二次衬砌钢管阴极保护浅埋暗挖管道的土层开挖球墨铸铁管接口连接浅埋暗挖管道的初期衬砌1钢筋混凝土类接口连接浅埋暗挖管道的初期衬砌2钢筋混凝土类管道铺设浅埋暗挖管道的防水层化学建材管接口连接浅埋暗挖的二次衬砌柔性管道铺设定向钻施工管道管渠基础地基夯管施工管道管渠模板沉管基槽浚挖及管基处理管渠钢筋制作组对拼装管道沉放管渠现浇混凝土预制钢筋混凝土管节制作管渠变形缝钢筋混凝土管节接口预制加工管渠构件预制预制钢筋混凝土管的沉放管渠预制构件安装沉管的稳管及回填管渠砖石砌筑桥管管道安装1工作井围护结构桥管管道安装2工作井（沉井）模板现浇混凝土井室工作井（沉井）钢筋加工砖砌井室工作井（沉井）钢筋安装预制拼装井室工作井沉井制作雨水口及支、连管安装（雨水吸支、连管安装）工作井下沉及封底管道支墩安装工作井井内结构沟槽（基坑）土方开挖检验批质量检验记录沟槽（基坑）支护检验批质量检验记录表A.0.1 编号：010002□□沟槽（基坑）回填检验批质量检验记录注：1、本表由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业质量检查员等进行验收，并应按上表进行记录。

开槽施工管道基础检验批质量检验记录钢筋混凝土管接口连接检验批质量检验记录表A.0.1 编号：020202□□020302□□钢筋混凝土类管道铺设检验批质量检验记录表A.0.1 编号：020203□□020303□□砖砌井室检验批质量检验记录表A.0.1 编号：030002□□钢管接口连接检验批质量检验记录表A.0.1 编号：020102□□021301□□金属类管道铺设检验批质量检验记录编号：020103□□020303□□表A.0.1钢管内防护层（水泥砂浆）检验批质量检验记录编号：020104□□021203□□021303□□表A.0.1钢管内防护层（环氧涂料）检验批质量检验记录表A.0.1 编号：020104□□021203□□021303□□钢管外防护层检验批质量检验记录表A.0.1 编号：020104□□021203□□021303□□钢管阴极保护检验批质量检验记录球墨铸铁管接口连接检验批质量检验记录化学建材管接口连接检验批质量检验记录注：1、本表由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业质量检查员等进行验收，并应按上表进行记录。
