给排水管道工程施工及验收规范是一项重要的工程标准，它对于保障给排水管道工程的施工质量、提高城市基础设施建设和管理水平具有重要意义。
本文将从给排水管道工程施工及验收规范的概述、主要内容、执行要求等方面进行详细介绍。
一、概述给排水管道工程施工及验收规范是针对城市给排水管道工程建设的技术要求和管理规定，旨在确保工程质量、安全、进度和投资控制等目标的实现。
该规范适用于新建、扩建和改建的城镇公共设施和工业企业的室外给排水管道工程，不适用于工业企业中具有特殊要求的给排水管道施工及验收。
二、主要内容给排水管道工程施工及验收规范主要包括以下几个方面的内容：1. 总则：明确了制定本规范的目的、适用范围、原则和要求等。
2. 术语：对给排水管道工程中的相关术语进行了定义，如压力管道、无压管道、刚性管道等。
3. 基本规定：包括施工基本规定、质量评定基本规定等，明确了施工和验收的基本要求、程序和标准。
4. 土石方与地基处理：对土石方工程、地基处理等进行了详细规定，确保地基的稳定性和承载力。
5. 沟槽开挖与支护：对沟槽开挖、支护的方法、要求和验收标准进行了规定。
6. 管道主体结构施工：包括开槽施工、不开槽施工、沉管和桥管施工等，对各种施工方法的质量要求和验收标准进行了详细阐述。
7. 管道附属构筑物：对井室、支墩、雨水口等附属构筑物的施工和验收进行了规定。
8. 管道功能性试验：对管道试压、冲洗、消毒等功能性试验的要求和验收标准进行了明确。
三、执行要求给排水管道工程施工及验收规范的执行要求如下：1. 施工单位应按照规范要求进行施工，确保工程质量、安全和进度。
2. 施工过程中，应严格执行强制性条文，如第1.03、3.1.9、3.1.15、3.2.8、9.1.10、9.1.11条等。
3. 工程验收时，应按照规范要求的验收标准进行，确保工程质量符合规定。
4. 施工单位和监理单位应按照规范要求进行工程记录和资料归档，以备查验。
四、总结给排水管道工程施工及验收规范是保障给排水管道工程质量的重要技术文件，对于提高城市基础设施建设水平、保障人民群众利益具有重要意义。
给水排水管道工程施工及验收程序规范
本文旨在规范给水排水管道工程的施工和验收程序，保障工程的质量和安全。
施工程序
1. 周密准备
在施工前，必须进行周密的准备工作，如确认设计方案和技术要求、准备好施工材料和施工设备、明确施工进度和方案等。
2. 确认施工现场
施工现场必须进行验收，确认施工环境是否安全，施工地质条件是否符合要求。
3. 开始施工
开始施工后，必须严格按照设计方案和技术要求进行施工，保证施工质量。
4. 现场巡查和质量检验
施工中需要进行现场巡查和质量检验，确认施工是否符合技术要求，及时发现和解决施工中出现的问题。
5. 完工验收
施工完成后，需进行完工验收，确认工程质量是否符合设计要求。
验收程序
1. 材料验收
材料必须经过验收合格后方可使用。
2. 安装验收
安装过程中需进行验收，确认设备是否安装正确、管道是否通畅等。
3. 系统验收
完成安装后，需进行系统验收，确认管道系统是否正常运行。
4. 完工验收
施工完成后，需进行完工验收，确认工程质量是否符合设计要求和技术要求。
在以上的验收程序中，如发现问题必须立即停工整改，并重新进行验收。
本文中的规范适用于一般给水排水管道工程施工和验收，对于特殊情况，需对症下药，制定相应的施工方案和验收程序。
给排水管道工程施工及验收规范一、工程施工规范1. 施工前准备在进行排水管道工程施工前，必须对相关图纸进行认真审核，确保施工计划与设计符合要求。
同时，要对施工现场进行详细的勘察，清除杂物，保证施工区域通畅。
施工前还要做好相关设备和材料的准备工作，确保能够顺利进行施工。
2. 施工过程控制在进行排水管道工程施工过程中，施工单位应按照设计要求进行施工，确保施工质量符合相关标准。
在施工过程中，要做好施工记录，及时发现和解决施工中可能出现的问题，保证施工进度和质量。
3. 施工结束验收当排水管道工程施工完毕后，需要进行工程验收，确保工程质量符合相关要求。
验收包括对施工质量、工程验收报告等进行检查，确保工程达到相关标准要求。
施工单位应配合监理单位和相关部门对工程进行验收，如发现问题应及时整改，保证工程质量。
二、验收规范1. 工程质量验收在进行排水管道工程验收时，首先要对工程质量进行检查。
验收人员要对管道的连接、施工质量、材料使用等方面进行检查，确保排水管道工程质量符合相关标准，没有质量问题。
2. 工程验收报告在进行排水管道工程验收时，必须编制工程验收报告。
验收报告应包括工程质量情况、施工进度、工程实际情况等内容，对工程进行全面评估。
工程验收报告是评价工程质量和施工进度的重要依据。
3. 工程验收后续在排水管道工程验收完毕后，验收单位应对验收结果进行评估。
如发现工程存在问题，应及时整改并重新进行验收。
同时，验收单位还应对验收文件进行归档，确保工程验收相关资料完整，方便后续管理和维护。
三、总结排水管道工程施工及验收规范是保证工程质量的重要环节，只有严格按照相关规范进行施工和验收，才能确保工程质量和施工进度达到要求。
同时，施工单位和验收单位要加强沟通合作，共同努力，确保工程的顺利进行和顺利验收。
只有这样，才能为人们的生活带来更好的排水环境。
给水排水管道工程施工及验收规范一、施工规范1.1 施工前准备在进行给水排水管道工程施工之前，施工方应确保以下几点： - 已完成施工图纸的审核和获得相关审批手续； - 确保施工人员具备相关资质和证书； - 确保施工现场周边无垃圾或其他障碍物，保障施工安全； - 检查施工材料的质量和数量是否符合要求。
1.2 施工工艺在进行给水排水管道工程的施工过程中，应注意以下几点： - 严格按照施工图纸要求进行管道的安装和连接； - 管道敷设时应注意避让其他管线及设备，保证施工质量； - 管道固定及补强应符合相关标准和规范，确保管道的稳固和安全； - 管道焊接、铆接等工艺应按照相关规定进行，确保管道连接的牢固性和密封性。
1.3 施工质量验收在施工完成后，应进行质量验收，确保工程质量符合要求： - 对管道的连接、固定、焊接等质量进行检查，确保符合国家标准和规范； - 对管道的密封性进行检测，确保管道无漏水现象； - 对管道的外观进行检查，确保无变形、损坏等质量问题； - 对施工现场进行清理，清除垃圾及施工材料，保持施工环境整洁。
二、验收规范2.1 施工验收工程施工完成后，应进行验收，确保工程质量符合要求： - 对工程的施工质量进行检查，包括管道的连接、固定、焊接等工艺； - 对工程的材料使用情况进行检查，确保符合相关标准和规范； - 可委托第三方机构进行工程的质量检测，对工程质量进行评估。
2.2 使用验收工程验收合格后，才能进行使用验收： - 对管道进行试验运行，检测管道的正常使用情况； - 对给水排水系统进行稳定性、密封性等方面的检测； - 对工程的使用效果进行评估，确保达到设计要求。
2.3 验收报告验收完成后，应出具验收报告： - 报告应包括工程施工、材料使用、使用效果等方面的情况； - 报告应由相关质量监督部门或第三方机构出具，确保客观公正；- 报告应对工程的质量进行评价，并提出相关建议和改进措施。
结语给水排水管道工程施工及验收规范是保证工程质量的关键环节，只有严格执行相关规范和标准，才能确保工程质量达标。
给水排水管道验收规范给水排水管道验收是指在管道建设竣工后，对管道进行检测和验收，以确保管道的质量和安全性。
以下是给水排水管道验收的具体规范：一、验收前准备工作1. 管道设计图纸：验收前需准备管道设计图纸和相关技术文件，包括给水排水系统的总平面布置图、管道纵剖图和节点图等。
2. 工程施工记录：验收前需核对工程施工记录，包括管道的施工单位、施工人员，施工过程中的材料、设备使用和质量记录等。
3. 管道材料检查：验收前需对管道材料进行检查，包括管道的材料、规格、质量等，确保符合设计要求。
二、管道安装验收1. 管道布置：管道布置应符合设计要求，管道弯头、支架、托架等应按照规范要求进行设置。
2. 管道连接：管道的连接应牢固、密封，连接点不得有渗漏、松动等情况。
3. 材料标识：管道材料应有明确的标识，标识应包括管道材质、规格和批次等信息。
4. 管道施工质量：管道的施工质量应符合相关规范要求，包括管道的垂直度、水平度、平直度等。
5. 防腐防蚀：对于需要防腐防蚀的管道，应进行相应的处理，确保管道的使用寿命和安全性。
三、管道系统验收1. 管道系统测试：给水排水管道系统安装完成后，应进行试验和测试，以检测系统的稳定性和功能是否正常。
2. 管道压力测试：对给水排水管道进行压力测试，应使用相应的测试设备，测试压力应符合设计要求。
3. 管道漏水检查：进行压力测试后，应检查管道系统是否有泄漏情况，如有泄漏应及时修补。
4. 排水流量测试：对排水管道进行流量测试，确保管道系统的排水功能正常。
5. 设备连接与调试：对给水管道的设备进行连接和调试，确保设备的运行正常。
四、验收报告和记录1. 验收报告：验收结束后，对验收结果进行总结和报告，包括管道的设计、施工和测试情况等。
2. 技术文件和资料归档：将管道的设计图纸、施工记录、验收报告等技术文件和资料进行归档保存，以备日后查阅。
3. 管道保养和维修建议：根据验收结果，对管道系统的保养和维修提出建议，确保管道系统的良好运行和维护。
给水排水管道工程施工及验收规范一、施工前准备为了确保给水排水管道工程的施工质量和安全性，施工前准备工作至关重要。
在开始实施施工计划之前，应当进行以下工作：1.确认设计方案和施工图纸的准确性和完整性；2.确定各种材料和设备的到位情况，保证施工所需物资及时供应；3.制定详细的施工方案和工程进度计划，合理安排施工队伍和施工设备；4.对施工现场进行全面勘察和清理，确保施工场地清洁、整洁；5.制定施工安全措施和应急预案，保障施工过程中的安全。
二、施工过程1. 起土开挖1.1 根据设计要求和施工图纸要求，进行起土开挖，保证开挖平整，并与设计高程符合。
1.2 开挖过程中应注意防止挖掘机械对周围建筑物和路面的损坏，确保开挖作业安全。
2. 管道安装2.1 根据设计要求进行管道的安装，保证管道连接紧密、平整，并保证管道的坡度符合规定。
2.2 确保管道连接处的密封性能良好，使用专用密封材料，并进行严密检查。
3. 埋设管道3.1 在管道安装完毕后，及时进行管道埋设，确保埋设深度符合规范要求。
3.2 埋设过程中应注意保护管道不受外部损伤，避免地下水和其他污染物对管道的侵蚀。
4. 系统调试4.1 施工完毕后，应进行系统调试，包括各个管道的连接性能测试和整体系统的性能测试。
4.2 调试过程中应注意检查管道连接处是否存在漏水、渗漏等问题，并及时修复。
三、验收规范在给水排水管道工程施工完成后，需要进行严格的验收工作，以确保工程质量和安全性。
1. 施工验收1.1 对施工过程的符合性进行验收，包括施工依据是否合法、工艺是否符合要求等。
1.2 对施工现场是否存在安全隐患进行检查，修复可能存在的安全问题。
2. 技术验收2.1 对管道安装的质量进行技术验收，包括管道连接是否严密、管道坡度是否符合规范等。
2.2 对管道材料的质量进行检查，确保使用的材料符合规范要求。
3. 系统验收3.1 对整个系统的性能进行综合验收，确保系统的正常运行和稳定性。

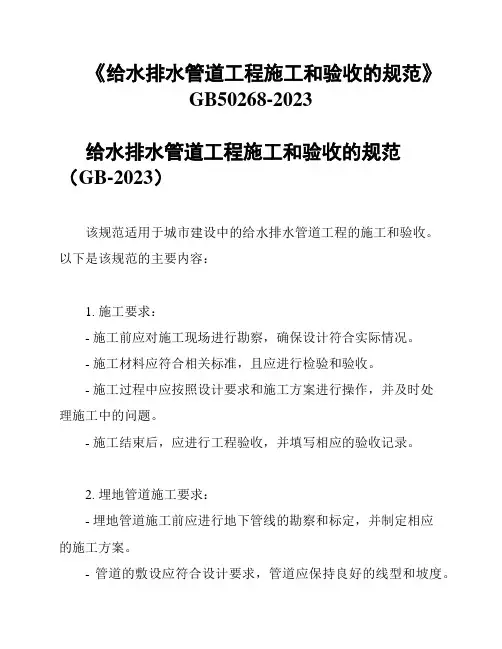

《给水排水管道工程施工及验收规定》GB50268-2023给水排水管道工程施工及验收规定引言本文档旨在规范和指导给水排水管道工程的施工和验收工作，确保工程质量和安全性。
根据国家标准 GB-2023，本文档对施工及验收的各项要求进行详细说明。
1. 工程施工要求1.1 施工前，施工单位必须按照设计图纸进行场地勘测，并制定施工方案和安全措施计划。
1.2 施工单位必须配备专业技术人员，进行管道系统的施工操作，并保证按照设计要求进行施工。
1.3 管道安装时，应保证施工质量，加强材料质量控制，确保管道的连接牢固、无渗漏，并符合相关标准要求。
1.4 施工过程中，必须遵循安全规范，确保施工人员的人身安全和设备安全。
2. 工程验收要求2.1 工程完工后，施工单位必须进行自检，并确保施工合格。
2.2 工程竣工验收前，施工单位必须对工程进行全面检查，确保各项指标符合设计要求。
2.3 工程竣工验收时，由业主或委托的第三方进行验收，验收内容包括但不限于管道的安装质量、工程材料的合格性和施工过程的符合性等。
2.4 工程竣工验收时，相关申请材料必须完整齐备，包括设计文件、施工记录、材料验收报告等。
2.5 验收合格后，验收单位将出具验收报告，并颁发工程质量合格证书。
3. 工程质量保证和监督3.1 施工单位在工程质量期间应负责工程的维修保养，并确保工程达到设计寿命。
3.2 工程质量保证期间，如发现工程存在质量问题，相关单位有权要求施工单位进行整改，并承担相应的责任。
3.3 监督部门有权在施工过程和工程质量保证期间对工程进行验收和抽查。
结论按照国家标准 GB50268-2023的要求，严格遵守本文档中给水排水管道工程施工及验收规定，可以确保工程施工的质量和安全性。
希望各相关单位在工程施工中，认真按照本文档要求进行操作，并加强对施工和验收的监督，以保证工程的优质完成。
给水排水管道工程施工及验收规范给水排水管道工程施工及验收规范一、施工前检查1、按照工程设计和工程方案，核对材料质量、型号、数量、规格是否符合规定，为管道施工提供准确依据。
2、对施工现场进行勘测分析，核对有无地下管线、堆放物品等影响施工方案的因素。
3、根据现场情况制定合理的施工方案，明确施工工期、质量控制、安全保障等任务。
二、施工技术要求1、管道安装要按照设计要求进行施工，管道四周要保持清洁，没有任何杂物或者垃圾。
2、管道管口要严密封闭，管道与管道之间、管道与管井之间要采用密封材料进行密封，并按要求进行保温。
3、安装风险较大的在挖掘较深的区域，如需开挖，要按照要求设置支撑结构，确保施工人员的安全。
三、验收要求1、对各管道连接处，管道与管井接口及连接结构进行检查，检查各处是否严密无漏、连接结构是否合理牢固等，并进行记录。
2、对管道进行水压或气压检测，检查管道及其连接结构是否严密无渗漏。
3、验收合格后，要比照验收标准进行资料登记，明确管道使用范围、保养维护等。
四、施工安全措施1、严格执行安全措施制度，管理人员、施工人员、物资设备要做好安全防护工作。
2、施工中，必须进行业务和技术安全培训，遵守本规范，权责明确，可及时发现和排除安全隐患。
3、防范各种安全事故，建立安全事故应急机制，遇事要采取果断有效的应急措施，保障人身安全。
综上所述，给水排水管道工程施工及验收规范应当结合现实施工情况制定实际且严格的规范，并严格按照验收标准以及施工安全措施进行管道施工并进行验收。
五、质量控制要求1、在管道施工过程中，需要对质量进行严格控制。
对于管道材料和工艺流程的每一个环节，执行相关的质量标准，以确保管道的完整性和可靠性。
2、施工过程中要有验收制度，每一个阶段验收后才能进入下一阶段，各阶段之间要进行记录和报备。
3、应该严格控制施工人员参与质量控制，落实责任行使，加强对施工人员的质量教育和培训，掌握最新工程质量标准和技术参数，以保证高水平的质量管理。
给水排水管道工程施工及验收规范
一、施工规范
1. 管道选材：应选择耐腐蚀、耐高温、耐压、耐磨损等性能良好的材料，并确保满足设计要求。
2. 管道布置：按照设计要求进行合理布置，保证管道的通畅和方便维修。
3. 管道连接：采用符合规范的连接方式，确保连接牢固、防漏。
4. 管道施工：严格按照设计图纸和相关规范进行施工，保证质量。
5. 排水井、检查井等设施的设置：根据设计要求合理设置，保证排水畅通和检修便利。
6. 施工现场卫生和安全：施工现场应保持清洁、整洁，安装必要的安全防护措施，确保施工人员的安全。
7. 管道保护：施工完工后，对已安装的管道进行保护措施，防止外力破坏和机械损坏。
二、验收规范
1. 管道材料验收：对送至现场的管道材料进行验收，确保符合设计要求和相关标准。
2. 管道布置验收：检查管道布置是否符合设计要求，是否合理，是否便于维修和排水。
3. 管道连接验收：对管道连接部位进行检查，确保连接牢固、无渗漏。
4. 排水设施验收：对排水井、检查井等设施进行验收，确保设置合理，无破损。
5. 管道施工质量验收：对施工质量进行全面检查，包括管道铺
设、固定、保护措施等。
6. 施工现场卫生和安全验收：对施工现场进行卫生和安全检查，保证施工人员的安全和施工环境的整洁。
7. 管道保护验收：对已安装的管道进行保护验收，确保管道无任何损坏。
以上就是给水排水管道工程施工及验收的规范，请施工方和监理方严格按照规范执行，确保工程质量和安全。
给水排水管道工程施工及验收规范GB50268（完整版）一、总则1.1 为了确保给水排水管道工程的施工质量，保障人民群众的生活用水安全，提高排水系统的运行效率，制定本规范。
1.2 本规范适用于新建、扩建、改建的给水排水管道工程的施工及验收。
1.3 施工及验收应遵循国家有关法律法规、政策和技术标准，结合工程实际情况，确保工程质量和安全。
1.4 施工及验收过程中，应注重环境保护、资源节约和施工安全，提高工程的社会、经济和环境效益。
二、术语和符号2.1 术语（1）给水管道：指输送生活、生产用水的管道系统。
（2）排水管道：指收集、输送生活、生产废水和雨水的管道系统。
（3）管道工程施工：包括管道铺设、连接、防腐、试压、清洗、消毒等过程。
（4）验收：指在管道工程完工后，对工程质量、安全、功能等方面进行的全面检查和评定。
2.2 符号（1）DN：公称直径，表示管道的内径尺寸。
（2）H：设计地面标高，表示管道铺设的基准高度。
（3）L：管道长度，表示管道的实际铺设长度。
（4）Q：流量，表示单位时间内通过管道的水量。
三、施工准备3.1 技术准备（1）熟悉设计图纸、施工方案及相关技术文件，了解工程概况。
（2）编制施工组织设计，明确施工顺序、施工方法、质量标准、安全措施等。
（3）对施工人员进行技术培训，确保施工人员掌握相关技能。
3.2 物资准备（1）根据工程需求，采购合格的管道、管件、阀门等材料。
（2）准备施工所需的机械设备、工具、仪器等。
（3）确保施工材料的存放、运输、保管符合要求。
3.3 现场准备（1）对施工场地进行平整、清理，确保施工环境整洁。
（2）设置施工围挡、安全警示标志，确保施工现场安全。
（3）办理施工许可等相关手续，确保施工合法合规。
四、管道铺设4.1 管道铺设原则（1）管道铺设应按照设计图纸和施工方案进行，确保管道系统的功能性和安全性。
（2）管道走向应合理，减少弯曲，降低水头损失，提高输送效率。
（3）管道铺设应避开地质不良区域，确保管道基础的稳定性。
给水排水管道工程施工及验收规范1 总则1.0.1 为加强给水排水管道工程的施工管理，提高技术水平，确保工程质量，安全生产，节约材料，提高经济效益，特制定本规范。
1.0.2 本规范适用于城镇和工业区的室外给水排水管道工程的施工及验收。
1.0.3 给水排水管道工程应按设计文件和施工图施工。
变更设计应经过设计单位同意。
1.0.4 给水排水管道工程的管材、管道附件等材料，应符合国家现行的有关产品标准的规定，应具有出厂合格证。
用于生活饮用水的管道，其材质水得污染水质。
1.0.5 给水排水管道工程施工，应遵守国家和地方有关安全、劳动保护、防火、防爆、环境和文物保护等方面的规定。
1.0.6 给水排水管道工程施工及验收除应符合本规范规定外，尚应符合国家现行的有关标准、规范的规定。
2 施工准备2.0.1 给水排水管道工程施工前应由设计单位进行设计交底。
当施工单位发现施工图有错误时，应及时向设计单位提出变更设计的要求。
2.0.2 给水排水管道工程施工前，就根据施工需要进行调查研究，并应掌握管道沿线的下列情况和资料：2.0.2.1 现场地形、地貌、建筑物、各种管线和其他设施的情况；2.0.2.2 工程地质和水文地质资料；2.0.2.3 气象资料；2.0.2.4 工程用地、交通运输及排水条件；2.0.2.5 施工供水、供电条件；2.0.2.6 工程材料、施工机械供应条件；2.0.2.7 在地表水水体中或岸边施工时，应掌握地表水的水文和航运资料。
在寒冷地区施工时，尚应掌握地表水的冻结及流冰的资料；2.0.2.8 结合工程特点和现场条件的其他情况和资料。
2.0.3 给水排水管道工程施工前应编制施工组织设计。
施工组织设计的内容，主要应包括工程概况、施工部署、施工方法、材料、主要机械设备的供应、保证施工质量、安全、工期、降低成本和提高经济效益的技术组织措施、施工计划、施工总平面图以及保护周围环境的措施等。
对主要施工方法，尚应分别编制施工设计。
2.0.4 施工测量应符合下列规定：2.0.4.1 施工前，建设单位应组织有关单位向施工单位进行现场交桩；2.0.4.2 临时水准点和管道轴线控制桩的设置应便于观测且必须牢固，并应采取保护措施。
开槽铺设管道的沿线临时水准点，每200m不宜少于1个；2.0.4.3 临时水准点、管道轴线控制桩、高程桩，应经过复核方可使用，并应经常校核；2.0.4.4 已建管道、构筑物等与本工程衔接的平面位置和高程，开工前应校测。
3 沟槽开挖与回填3.1 施工排水3.1.1 施工排水应编制施工设计，并应包括以下主要内容：3.1.1.1 排水量的计算；3.1.1.2 排水方法的选定；3.1.1.3 排水系统的平面和竖向布置，观测系统的平面布置以及抽水机械的选型和数量；3.1.1.4 排水井的构造，井点系统的组合与构造，排放管渠的构造、断面和坡度；3.1.1.5 电渗排水所采用的设施及电极。
3.1.2 施工排水系统排出的水，应输送至抽水影响半径范围以外，不得影响交通，且不得破坏道路、农田、河岸及其他构筑物。
3.1.3 在施工排水过程中不得间断排水，并应对排水系统经常检查和维护。
当管道未具备抗浮条件时，严禁停止排水。
3.1.4 施工排水终止抽水后，排水井及拔除井点管所留的孔漏，应立即用砂、石等材料填实；地下水静水位以上部分，可采用粘土填实。
3.1.5 冬期施工时，排水系统的管路应采取防冰措施；停止抽后应立即将泵体及进出水管内的存水放空。
3.1.6 采取明沟排水施工时，排水井宜布置在沟槽范围以外，其间距不宜大于150m 。
3.1.7 在开挖地下水水位以下的土方前，应先修建排水井。
3.1.8 排水井的井壁宜加支护，当土层稳定、井深不大于1.2m时，可不加支护。
3.1.9 当排水井处于细砂、粉砂或轻亚粘土等土层时，应采取过滤或封闭措施。
封底后的井底高程应低于沟槽槽底，且不宜小于1.2m。
3.1.10 配合沟槽的开挖，排水沟应及时开挖及降低深度。
排水沟的深度不宜小于0.3m。
3.1.11 沟槽开挖至设计高程后宜采用盲沟排水。
当盲沟排水不能满足排水量要求时，宜在排水沟内埋设管径为150~200mm的排水管。
排水管接口处应留缝。
排水管两侧和上部宜采用卵石或碎石回填。
3.1.12 排水管、盲沟及排水井的结构布置及排水情况，应作施工记录。
3.1.13 井点降水应使地下水水位降至沟槽底面以下，并距沟槽底面不应小于0.5m。
3.1.14 井点孔的直径应为井点管外径加2倍管外滤层厚度。
滤层厚度宜为10~15cm。
井点孔应垂直，其深度应大于井点管所需深度，超深部分应采用滤料回填。
3.1.15 井点管的安装应居中，并保持垂直。
填滤料时，应对井点管口临时封堵。
滤料应沿井点管四周均匀灌入；灌填高度应高出地下水静水位。
3.1.16 井点管安装后，可进行单井或分组试抽水。
根据试抽水的结果，可对井点设计进行调整。
3.1.17 轻型井点的集水总管底面及水泵基座的高程宜尽量降低。
滤管的顶管高程，宜为井管处设计动水位以下不小于0.5m。
3.1.18 井壁管长度的允许偏差应为±100mm;井点管安装高程的允许偏差应为±100mm。
3.2 沟槽开挖3.2.1 管道沟槽底部的开挖宽度，宜按下式计算：B=D1+2(b1+b2+b3) (3.2.1)式中B——管道沟槽底部的开挖宽度(mm);D1——管道结构的外缘宽度(mm);b1——管道一侧的工作面宽度(mm)，可按表3.2.1采用；b2——管道一侧的支撑厚度，可取150~200mm;b3——现场浇筑混凝土或钢盘混凝土管渠一侧模板的厚度(mm)。
管道一侧的工作面宽度(mm) 表3.2.1注：1.槽底需设排水沟时，工作面宽度b1应适当增加；2.管道有现场施工的外防水层时，每侧工作面宽度宜取800mm。
3.2.2 当地质条件良好、土质均匀，地下水位低于沟槽底面高程，且开挖深度在5m 以内边坡不加支撑时，沟槽边坡最陡坡度应符合表3.2.2的规定。
深度在5m以内的沟槽边坡的最陡坡度表3.2.2注：1. 当有成熟施工经验时，可不受本表限制；2.在软土沟槽坡顶不宜设置静载或动载；需要设置时，应对土的承载力和边坡的稳定性进行验算。
3.2.3 当沟槽挖深较大时，应合理确定分层开挖的深度，并应符合下列规定：3.2.3.1 人工开挖沟槽的槽深超过3m时应分层开挖，每层的深度不宜超过2m ；3.2.3.2 人工开挖多层沟槽的层间留台宽度；放坡开槽时不应小于0.8m，直槽时不应小于0.5m ，安装井点设备时不应小于1.5m；3.2.3.3 采用机械挖槽时，沟槽分层的深度应按机械性能确定。
3.2.4 沟槽每侧临时堆土或施加其他荷载时，应符合下列规定：3.2.4.1 不得影响建筑物、各种管线和其他设施的安全；3.2.4.2 不得掩埋消火栓、管道闸阀、雨水口、测量标志以及各种地下管道的井盖，且不得妨碍其正常使用；3.2.4.3 人工挖槽时，堆土高度不宜超过1.5m，且距槽口边缘不宜小于0.8m。
3.2.5 采用坡度板控制槽底高程和坡度时，应符合下列规定：3.2.5.1 坡度板应选用有一定刚度且不易变形的材料制作，其设置应牢固；3.2.5.2 平面上呈直线的管道，坡度板设置的间距不宜大于20m，呈曲线管道的坡度板间距应加密，井室位置、折点和变坡点处，应增设坡度板；3.2.5.3 坡度板距槽底的高度不宜大于3m 。
3.2.6 当开挖沟槽发现已建的地下各类设施或文物时，应采取保护措施，并及时通知有关单位处理。
3.2.7 沟槽的开挖质量应符合下列规定：3.2.7.1 不扰动天然地基或地基处理符合设计要求；3.2.7.2 槽壁平整，边坡坡度符合施工设计的规定；3.2.7.3 沟槽中心线每侧的净宽不应小于管道沟槽底部开挖宽度的一半；3.2.7.4 槽底高程的允许偏差：开挖土方时应为±20mm；开挖石方时应为＋20mm、－200mm 。
3.3 沟槽支撑3.3.1 沟槽支撑应根据沟槽的土质、地下水位、开槽断面、荷载条件等因素进行设计。
支撑的材料可选用钢材、木材或钢材木材混合使用。
3.3.2 撑板支撑采用木材时，其构件规格宜符合下列规定：3.3.2.1 撑板厚度不宜小于50mm，长度不宜大于4m ;3.3.2.2 横梁或纵梁宜为方木，其断面不宜小于150mm×150mm；3.3.2.3 横撑宜为圆木，其梢径不宜小100mm 。
3.3.3 撑板支撑的横梁、纵梁和横撑的布置应符合下列规定：3.3.3.1 每根横梁或纵梁不得小于2根横撑；3.3.3.2 横撑的水平间距宜为1.5~2.0m；3.3.3.3 横撑的垂直间距不宜大于 1.5m。
3.3.4 撑板支撑应随挖土的加深及时安装。
3.3.5 在软土或其他不稳定土层中采用撑板支撑时，开始支撑的开挖沟槽深度不得超进1.0m ；以后开挖与支撑交替进行，每次交替的深度宜为0.4~0.8m。
3.3.6 撑板的安装应与沟槽槽壁紧贴，当有空隙时，应填实。
横排撑板应水平，立排撑板应顺直，密排队撑板的对接应严密。
3.3.7 横梁、纵梁和横撑的安装，应符合下列规定：3.3.7.1 横梁应水平，纵梁应垂直，且必须与撑板密贴，联接牢固；3.3.7.2 横撑应水平并与横梁或纵梁垂直，且应支紧，联接牢固。
3.3.8 采用横排撑板支撑，当遇有地下钢管道或铸铁管道横穿沟槽时，管道下面的撑板上缘应紧贴管道安装；管道上面的撑板下缘距管道顶面不宜小于100mm。
3.3.9 采用钢板桩支撑，应符合下列规定：3.3.9.1 钢板桩支撑可采用槽钢、工字钢或定型钢板桩；3.3.9.2 钢板桩支撑按具体条件可设计为悬臂、单锚，或多层横撑的钢板桩支撑，并应通过计算确定钢板桩的入土深度和横撑的位置与断面；3.3.9.3 钢板桩支撑采用槽钢作横梁时，横梁与钢板桩之间的孔隙应采用木板垫实，并应将横梁和横撑与钢板桩联接牢固。
3.3.10 支撑应经常检查。
当发现支撑构件有弯曲、松动、移位或劈裂等迹象时，应及时处理。
雨期及春季解冻时期应加强检查。
3.3.11 支撑的施工质量应符合下列规定：3.3.11.1 支撑后，沟槽中心线每侧的净宽不应小于施工设计的规定；3.3.11.2 横撑不得妨碍下管和稳管；3.3.11.3 安装应牢固，安全可靠；3.3.11.4 钢板桩的轴线位移不得大于50mm；垂直度不得大于1.5% 。
3.3.12 上下沟槽应设安全梯，不得攀登支撑。
3.3.13 承托翻土板的横撑必须加固。
翻土板的铺设应平整，其与横撑的联接必须牢固。
3.3.14 拆除支撑前，应对沟槽两侧的建筑物、构筑物和槽壁进行安全检查，并应制定拆除支撑的实施细则和安全措施。
3.3.15 拆除撑板支撑时应符合下列规定：3.3.15.1 支撑的拆除应与回填土的填筑高度配合进行，且在拆除后应及时回填；3.3.15.2 采用排水沟的沟槽，应从两座相邻排水井的分水岭向两端延伸拆除；3.3.15.3 多层支撑的沟槽，应待下层回填完成后再拆除其上层槽的支撑；3.3.15.4 拆除单层密排撑板支撑时，应先回填至下层横撑底面，再拆除下层横撑，待回填至半槽以上，再拆除上层横撑。
