抓斗桥式起重机技术说明一、产品用途本起重机广泛地适用于各厂矿普通货物的吊装作业，配置抓斗这种专用吊具进行特殊作业。

二、产品类型如图所示，本机为抓斗桥式起重机，主梁采用正轨箱型结构。

主梁下设闭式司机室，大车采用安全滑触线导电，小车采用电缆导电，各机构均采用电阻调速。

三、设计、制造的标准及规范如下：1、GB3811-83 《起重机设计规范》2、GB6067-85 《起重机安全规程》3、GB/T14405-93 《通用桥式起重机》4、GB10183-88 《桥式和门式起重机制造及轨道公差》5、GB5905-86 《起重机械试验规范和程序》6、GB8918-88 《优质钢丝绳》7、GB8923 《涂装前钢材表面锈蚀等级和除锈等级》8、GB699；GB700 《碳素结构钢》9、GBJ232-86 《电气装置安装工程施工及验收规范》10、JB4315-86 《起重机电控设备》11、TJ231 《机械设备安装工程施工及验收规范》12、GB9286 《色漆和清漆漆膜的规划试验》四、技术规格和主要技术条款4.1 起重机的结构、机构、机电设备和安全保护装置符合国家现行起重机及有关标准和规范规定。

4.2 有足够的强度、刚度、与使用寿命。

各机构安全可靠，工作平稳，震动和噪声符合规范规定。

4.3 电控系统与操作系统工作灵敏可靠，机电安全联锁和安全保护装置齐全，工作灵敏准确耐用。

4.4 制造起重机的材料符合国家冶金部标准。

4.5 主要机电设备提供出厂质量合格文件。

4.6 外协的电气设备和元件，遵循质量可靠，备件提供应及时，择优选用，并经用户确认。

4.7 各结构具有良好的可拆性，整机操作、维护、保养和修理方便。

4.8 钢材进行了抛光除锈的表面预处理，表面粗糙度达到GB8932《涂装前钢材表面锈蚀等级和除锈等级》标准，钢板为Sa2.5级，型钢为St3级。

4.9 焊缝按规定进行超声波探伤，提供探伤报告。

4.10 安装后的吊车大梁，在跨中S/10范围内上拱度为（1.1-1.3）S/1000(S为起重机跨度），提供上拱度实测记录。

液压连续墙抓斗操作方法
1. 检查液压连续墙抓斗设备及其配件是否完好，确认油路畅通并加注液压油。

2. 将液压连续墙抓斗安装在起重设备上，确保其与起重设备间连接牢固可靠。

3. 在施工现场，用液压连续墙抓斗夹住挖掘设备挖出的水泥或钢板等建筑材料，将其固定托起。

4. 通过操纵装置控制液压泵的输出压力，使液压连续墙抓斗夹紧或放松夹住的建筑材料。

5. 在搬运建筑材料时，应注意控制建筑材料的均衡和稳定，以防其倾斜、滑落等情况发生。

6. 操作结束后，应关闭液压泵，将液压连续墙抓斗卸下，清理和维护设备，确保其性能及安全性。

抓斗桥式起重机技术说明一、产品用途本起重机广泛地适用于各厂矿普通货物的吊装作业，配置抓斗这种专用吊具进行特殊作业。

二、产品类型如图所示，本机为抓斗桥式起重机，主梁采用正轨箱型结构。

主梁下设闭式司机室，大车采用安全滑触线导电，小车采用电缆导电，各机构均采用电阻调速。

三、设计、制造的标准及规范如下：1、GB3811-83 《起重机设计规范》2、GB6067-85 《起重机安全规程》3、GB/T14405-93 《通用桥式起重机》4、GB10183-88 《桥式和门式起重机制造及轨道公差》5、GB5905-86 《起重机械试验规范和程序》6、GB8918-88 《优质钢丝绳》7、GB8923 《涂装前钢材表面锈蚀等级和除锈等级》8、GB699；GB700 《碳素结构钢》9、GBJ232-86 《电气装置安装工程施工及验收规范》10、JB4315-86 《起重机电控设备》11、TJ231 《机械设备安装工程施工及验收规范》12、GB9286 《色漆和清漆漆膜的规划试验》四、技术规格和主要技术条款4.1 起重机的结构、机构、机电设备和安全保护装置符合国家现行起重机及有关标准和规范规定。

4.2 有足够的强度、刚度、与使用寿命。

各机构安全可靠，工作平稳，震动和噪声符合规范规定。

4.3 电控系统与操作系统工作灵敏可靠，机电安全联锁和安全保护装置齐全，工作灵敏准确耐用。

4.4 制造起重机的材料符合国家冶金部标准。

4.5 主要机电设备提供出厂质量合格文件。

4.6 外协的电气设备和元件，遵循质量可靠，备件提供应及时，择优选用，并经用户确认。

4.7 各结构具有良好的可拆性，整机操作、维护、保养和修理方便。

4.8 钢材进行了抛光除锈的表面预处理，表面粗糙度达到GB8932《涂装前钢材表面锈蚀等级和除锈等级》标准，钢板为Sa2.5级，型钢为St3级。

4.9 焊缝按规定进行超声波探伤，提供探伤报告。

4.10 安装后的吊车大梁，在跨中S/10范围内上拱度为（1.1-1.3）S/1000(S为起重机跨度），提供上拱度实测记录。

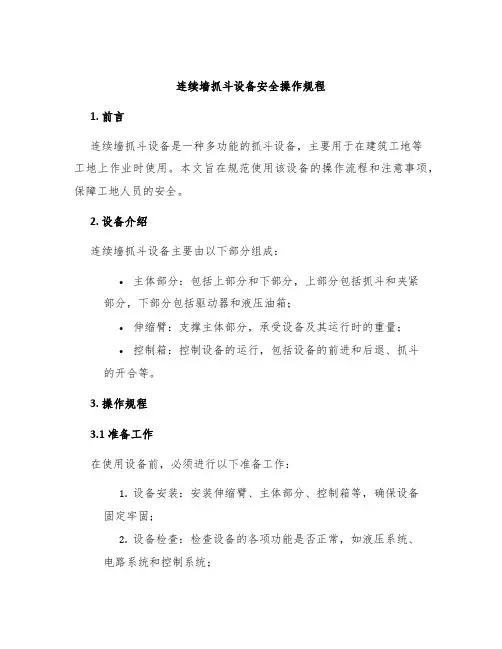

连续墙抓斗设备安全操作规程1. 前言连续墙抓斗设备是一种多功能的抓斗设备，主要用于在建筑工地等工地上作业时使用。

本文旨在规范使用该设备的操作流程和注意事项，保障工地人员的安全。

2. 设备介绍连续墙抓斗设备主要由以下部分组成：•主体部分：包括上部分和下部分，上部分包括抓斗和夹紧部分，下部分包括驱动器和液压油箱；•伸缩臂：支撑主体部分，承受设备及其运行时的重量；•控制箱：控制设备的运行，包括设备的前进和后退、抓斗的开合等。

3. 操作规程3.1 准备工作在使用设备前，必须进行以下准备工作：1.设备安装：安装伸缩臂、主体部分、控制箱等，确保设备固定牢固；2.设备检查：检查设备的各项功能是否正常，如液压系统、电路系统和控制系统；3.环境检查：检查周围工地环境是否安全，如是否有危险区域和障碍物等；4.人员安排：确定设备操作人员和监测人员。

3.2 设备操作在进行设备操作时，要严格遵守以下规则：1.操作前，要检查设备是否处于正常工作状态。

确认无异常情况后，由设备操作人员进行操作；2.设备操作定位准确后，进行操作启动，并观察设备运行状态；3.操作人员在设备操作中，应该时刻监测设备运行状态，并随时做出调整；4.连续墙抓斗设备属于大型设备，操作人员应该小心翼翼操作，确保行动稳健；5.操作完成后，切勿过于迅速地停止设备，应缓慢降低抓斗的高度，并参考设备说明书完成操作后续工作。

3.3 安全要求在使用连续墙抓斗设备时，需要注意以下安全要求：1.操作人员必须经过专业培训，熟知设备的各项使用方法；2.在使用过程中，保证设备的周围区域无人进入，设备操作人员应该集中精神；3.切勿使用破损、故障的设备，严禁私自修复设备，必须请专业人员进行维修或更换；4.连续墙抓斗设备在工作中不得接受其他任务干扰，应尽可能单独进行使用。

4. 总结连续墙抓斗设备是一种复杂的大型设备，其操作必须遵循操作规程和安全要求。

只有在操作正常、环境安全的情况下进行使用，才能确保人员的身体安全和正常作业。

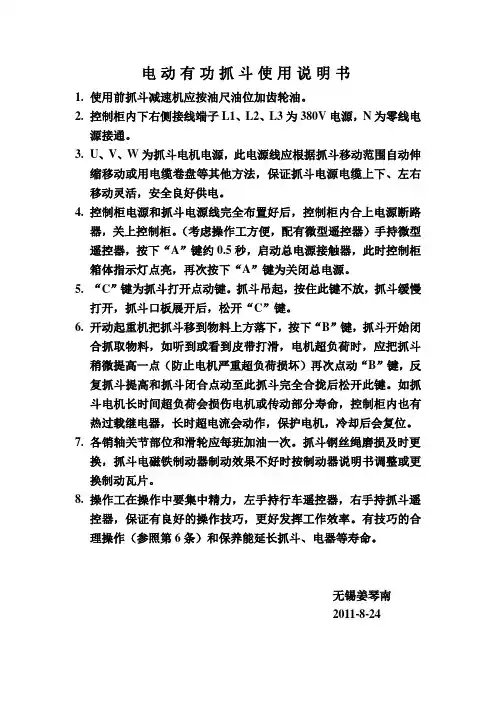

电动有功抓斗使用说明书
1.使用前抓斗减速机应按油尺油位加齿轮油。

2.控制柜内下右侧接线端子L1、L2、L3为380V电源，N为零线电
源接通。

3.U、V、W为抓斗电机电源，此电源线应根据抓斗移动范围自动伸
缩移动或用电缆卷盘等其他方法，保证抓斗电源电缆上下、左右移动灵活，安全良好供电。

4.控制柜电源和抓斗电源线完全布置好后，控制柜内合上电源断路
器，关上控制柜。

（考虑操作工方便，配有微型遥控器）手持微型遥控器，按下“A”键约0.5秒，启动总电源接触器，此时控制柜箱体指示灯点亮，再次按下“A”键为关闭总电源。

5.“C”键为抓斗打开点动键。

抓斗吊起，按住此键不放，抓斗缓慢
打开，抓斗口板展开后，松开“C”键。

6.开动起重机把抓斗移到物料上方落下，按下“B”键，抓斗开始闭
合抓取物料，如听到或看到皮带打滑，电机超负荷时，应把抓斗稍微提高一点（防止电机严重超负荷损坏）再次点动“B”键，反复抓斗提高和抓斗闭合点动至此抓斗完全合拢后松开此键。

如抓斗电机长时间超负荷会损伤电机或传动部分寿命，控制柜内也有热过载继电器，长时超电流会动作，保护电机，冷却后会复位。

7.各销轴关节部位和滑轮应每班加油一次。

抓斗钢丝绳磨损及时更
换，抓斗电磁铁制动器制动效果不好时按制动器说明书调整或更换制动瓦片。

8.操作工在操作中要集中精力，左手持行车遥控器，右手持抓斗遥
控器，保证有良好的操作技巧，更好发挥工作效率。

有技巧的合理操作（参照第6条）和保养能延长抓斗、电器等寿命。

无锡姜琴南
2011-8-24。

操作规程编号：YTO-FS-PD614抓斗吊安全操作规程通用版In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers.标准/ 权威/ 规范/ 实用Authoritative And Practical Standards精品规程范本编号：YTO-FS-PD6142 / 2 抓斗吊安全操作规程通用版使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。

文件下载后可定制修改，请根据实际需要进行调整和使用。

1、严格执行通用分册中《桥式起重机安全操作规程》。

2、上吊车进行检查或修理时，必须先切断吊车电源，并在电源开关处挂“检修牌”。

在被检修的吊车两侧装上阻挡器、标志牌和信号灯。

3、吊车起动前，并检查确认吊车和轨道上无点检、维修等人员，仔细观察地面无异常情况，鸣笛警报后，再启动主回路电源。

4、禁止跨越主滑线；作业中禁止调整制动器和检修。

5、主、副钩同时升、降时，必须在同一档位上；下降停止时，先放B 档后放零位。

6、起吊、卸矿时，必须对位后才能操作。

该位置可输入公司/组织对应的名字地址The Name Of The Organization Can Be Entered In This Location。

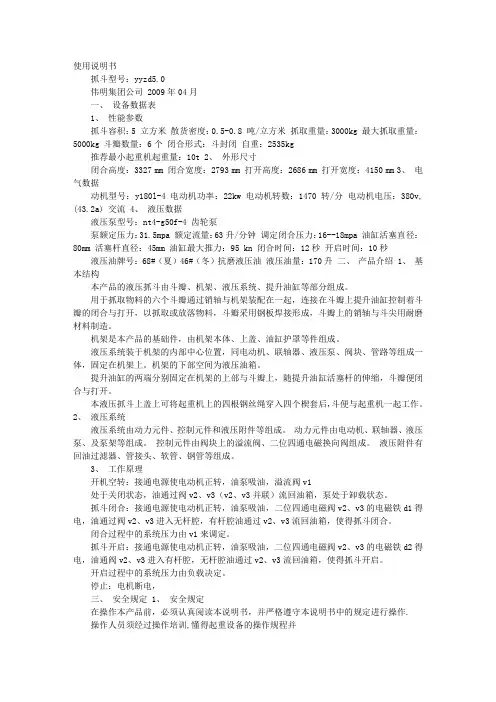

使用说明书抓斗型号：yyzd5.0伟明集团公司 2009年04月一、设备数据表1、性能参数抓斗容积：5 立方米散货密度：0.5-0.8 吨/立方米抓取重量：3000kg 最大抓取重量：5000kg 斗瓣数量：6个闭合形式：斗封闭自重：2535kg 推荐最小起重机起重量：10t 2、外形尺寸闭合高度：3327 mm 闭合宽度：2793 mm 打开高度：2686 mm 打开宽度：4150 mm 3、电气数据动机型号：y180l-4 电动机功率：22kw 电动机转数：1470转/分电动机电压：380v,(43.2a) 交流 4、液压数据液压泵型号：nt4-g50f-4 齿轮泵泵额定压力：31.5mpa 额定流量：63升/分钟调定闭合压力：16--18mpa 油缸活塞直径：80mm 活塞杆直径：45mm 油缸最大推力：95 kn 闭合时间：12秒开启时间：10秒液压油牌号：68#（夏）46#（冬）抗磨液压油液压油量：170升二、产品介绍 1、基本结构本产品的液压抓斗由斗瓣、机架、液压系统、提升油缸等部分组成。

用于抓取物料的六个斗瓣通过销轴与机架装配在一起，连接在斗瓣上提升油缸控制着斗瓣的闭合与打开，以抓取或放落物料，斗瓣采用钢板焊接形成，斗瓣上的销轴与斗尖用耐磨材料制造。

机架是本产品的基础件，由机架本体、上盖、油缸护罩等件组成。

液压系统装于机架的内部中心位置，同电动机、联轴器、液压泵、阀块、管路等组成一体，固定在机架上。

机架的下部空间为液压油箱。

提升油缸的两端分别固定在机架的上部与斗瓣上，随提升油缸活塞杆的伸缩，斗瓣便闭合与打开。

本液压抓斗上盖上可将起重机上的四根钢丝绳穿入四个楔套后，斗便与起重机一起工作。

2、液压系统液压系统由动力元件、控制元件和液压附件等组成。

动力元件由电动机、联轴器、液压泵、及泵架等组成。

控制元件由阀块上的溢流阀、二位四通电磁换向阀组成。

液压附件有回油过滤器、管接头、软管、钢管等组成。

连续墙抓斗设备安全操作规定1. 前言连续墙抓斗设备是一种常用于建筑施工中的大型工程机械。

在施工过程中，正确的操作方法和安全意识对保障施工人员的人身安全至关重要。

本文档旨在规范连续墙抓斗设备的安全操作，确保施工过程中不发生意外事故。

2. 操作前准备1.操作前应对设备进行检查，确认其运转正常。

2.在进行操作前应戴好安全帽，并配备工作鞋等防护装备。

3.如果是高空作业，请穿好安全带，并选择合适的工作位置。

3. 连续墙抓斗设备安全操作规定1.在使用抓斗前，应将其接上液压系统，然后打开设备的油路。

2.操作前确认周围安全情况，仔细检查抓斗缆绳、油管、铰链等关键部件的故障情况，确保设备和承载物的安全。

3.抓斗吸附仪器、设备等不能直接捡起的物品，不能抓墙上人出入弄破或者凿穿墙体。

4.操作过程中，严禁人员站在抓斗内、抓斗下方或其它危险区域，请保持距离。

5.监督使用抓斗设备的人员负责对使用环境进行全方位检查，确保人员的安全。

6.抓斗设备在运行过程中，严禁对设备进行改装、拆卸或增加附加设备。

7.操作人员应熟悉设备的相关技术规格和安全操作手册，严禁在未经授权的情况下操作设备。

8.如果在设备操作中出现设备故障，应首先采取安全措施，及时拨打紧急救援电话，进行现场处置。

4. 操作注意事项1.操作人员应保持专注，严禁开玩笑或其他干扰操作的行为。

2.操作人员应定期进行设备维护和保养，并对在操作过程中出现的问题及时进行修理，确保设备的正常使用。

3.严格执行操作规定，不得擅自操作设备或进行没有安全保障的半自动操作。

4.抓斗设备操作结束后，应及时关闭设备液压系统和电源，维护好设备和现场周围环境。

5. 总结连续墙抓斗设备是一种大型的工程机械，具有便捷、高效的优点，但也潜藏着安全隐患。

在实际操作中，严格遵守操作规定和注意事项，加强对设备安全的监管，才能确保施工人员的人身安全，避免不必要的事故。

一般的施工过程请参见图2.5。
3.精度控制
确保正确桩位及垂直度的系统和方法如下：
成孔设备
钻具
护筒安装后的测量
成孔设备：
桩孔由宝峨BG 25型液压钻机完成。BG 25大扭矩钻机对于确保准确桩位具有以下特点：
当安装临时护筒时，该设备可在4-6米的垂直距离对护筒进行两点固定。
与钻机护筒连接器连接的护筒顶部1
只有确认了足够数量的装载搅拌车辆已到达工地现场后浇注工作才可开始。浇注前的混凝土塌落度应控制在150至200毫米或按规范要求。
应确保混凝土到达现场后四个小时内不会凝固以保证浇注过程中不会发生技术问题及顺利地拔出护筒。
Concreting shall only commence once three loaded mixer trucks are available on site ready to discharge the concrete and all other trucks are confirmed for arrival. The slump of the concrete shall be 150 to 200 mm before discharge into the pile.
1油缸1调整Alpha1
2油缸2调整Delta2
3油缸3调整Alpha3
参见图3.1
4.
成孔施工期间，为避免任何涉及人身健康的危险发生，应采取以下措施：
对于所有工作及储放区域应使用带有明显危险标识的临时围挡进行防护，并与公共场所隔离开。
处于停工期间的正在施工的或已完成但尚未回填的桩孔，应加以覆盖保护或使用高度至少为1.5米的围挡隔离。
在停工期间储放并锁好全部施工设备及工具。
夜间施工时要有足够的施工场地及照明。

抓斗式格栅清污机控制系统操作手册江苏华星电力环保设备有限公司2014.81 健康与安全任何时候现场立柱有急停箱可用在设备运转或可以在一个自动控制顺序下启动的情况下扶手和其它保护装置不能除去，维修时移动防护装置和护栏，设备重新工作时应复原。

“牢记自动运行是十分危险的因为设备有时会突然启动”当设备运转，或邻近渠道，不要一个人工作；禁止在悬挂重物下作业。

2 前言本控制系统是为拦污栅清污机配套的专用电气控制装置，用来控制清污机的运行。

适用于n面拦污栅的手动、自动清污工作。

3 概述3.1电气原理：本控制系统采用具有国际先进水平的可编程控制器(PLC)、并选用高可靠性元器件，因此具有结构合理、性能稳定、适用范围广等功能，能方便实现移动式清污机的自动或手动操作。

电气原理详见电气原理图。

3.2面板结构：面板结构详见面板布置图。

3.3 运行前的检查：3.3.1 定位用接近开关固定牢靠无松动，感应板位置正常。

接近开关检测面与感应板之间的距离为3mm,调试是已调整无需改动。

3.3.2 清污机耙斗齿条与拦污栅栅条间隔交错，但在齿条和栅条错位小于5mm时不影响清污运行。

3.3.3 清污机耙斗停在上限位。

抓斗卷筒钢丝绳卷绕整齐不乱，且钢丝绳无断股现象。

3.3.4电缆无破损、挂钩并在导槽内，电缆无脱落排列整齐。

3.3.5 各紧固螺丝无松动。

3.3.6 减速箱无漏油现象。

4 清污机操作运行清污机控制系统设有“手动、自动”二种工作方式，同时自动方式又分为就地自动和远程自动。

运行结束后，清污机耙斗必须停在“卸料”位置，有台风时应加固。

4.1 就地手动方式清污(主要用于调试，也可就地手动清污)：“就地、远程”开关置于“就地”位置，“手动、停止、自动”开关置于“手动”位置。

手动控制设有就地电柜操作和遥控操作。

操作设备，首先打开抓斗并沿着导轨移动到清污区上部位置。

下降抓斗到达格栅底部当抓斗到达格栅底部时低限位感应开关动作将停止电机下降运行；如果遇到一个大件污物，抓斗将向前倾斜松绳感应开关动作下降电机停止运行。

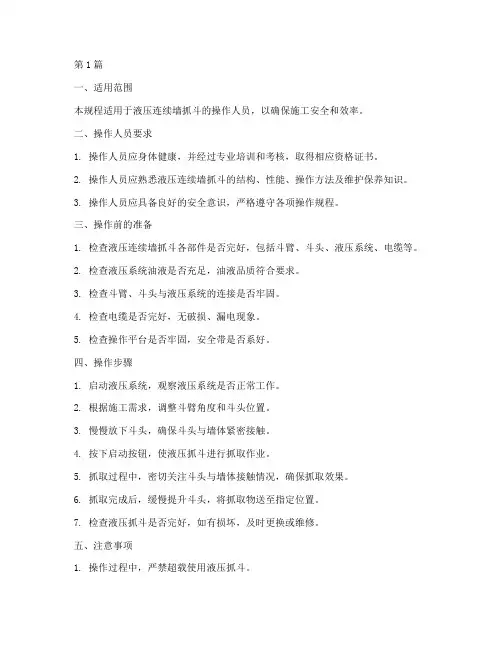

第1篇一、适用范围本规程适用于液压连续墙抓斗的操作人员，以确保施工安全和效率。

二、操作人员要求1. 操作人员应身体健康，并经过专业培训和考核，取得相应资格证书。

2. 操作人员应熟悉液压连续墙抓斗的结构、性能、操作方法及维护保养知识。

3. 操作人员应具备良好的安全意识，严格遵守各项操作规程。

三、操作前的准备1. 检查液压连续墙抓斗各部件是否完好，包括斗臂、斗头、液压系统、电缆等。

2. 检查液压系统油液是否充足，油液品质符合要求。

3. 检查斗臂、斗头与液压系统的连接是否牢固。

4. 检查电缆是否完好，无破损、漏电现象。

5. 检查操作平台是否牢固，安全带是否系好。

四、操作步骤1. 启动液压系统，观察液压系统是否正常工作。

2. 根据施工需求，调整斗臂角度和斗头位置。

3. 慢慢放下斗头，确保斗头与墙体紧密接触。

4. 按下启动按钮，使液压抓斗进行抓取作业。

5. 抓取过程中，密切关注斗头与墙体接触情况，确保抓取效果。

6. 抓取完成后，缓慢提升斗头，将抓取物送至指定位置。

7. 检查液压抓斗是否完好，如有损坏，及时更换或维修。

五、注意事项1. 操作过程中，严禁超载使用液压抓斗。

2. 操作过程中，严禁斗臂与墙体发生碰撞。

3. 操作过程中，严禁斗头与墙体接触过紧，以免损坏墙体。

4. 操作过程中，严禁斗臂与电缆发生缠绕。

5. 操作完成后，及时关闭液压系统，切断电源。

六、维护保养1. 定期检查液压系统，确保油液品质符合要求。

2. 定期检查斗臂、斗头等部件，发现损坏及时更换或维修。

3. 定期检查电缆，确保无破损、漏电现象。

4. 定期检查操作平台，确保牢固可靠。

5. 按照厂家要求，定期进行液压抓斗的维护保养。

七、事故处理1. 发生事故时，立即停止操作，切断电源。

2. 立即上报事故情况，按照事故处理程序进行处理。

3. 分析事故原因，采取措施防止类似事故再次发生。

4. 对事故责任人员进行严肃处理。

本规程自发布之日起实施，如遇特殊情况，可根据实际情况进行调整。

磁选车间 抓斗安全操作标准
2011年2月
抓 斗 作 业 告安 知全
一、 开机前检查标准
1、 全面检查各种电气设备，并应符合下 列要求：
a）保护盘电源刀闸必须打开，其刀嘴应无严重 烧损，主接触器消弧罩应齐全，所有过流继电 器的动铁芯在正常位置，电源指示灯良好、保 险完好。 b）凸轮控制器和主令控制器应转动灵活，能在 各档位置稳定工作，检查后将它们转到“0”位。 c）紧急开关，电铃按钮齐全，绝缘完好。
断电指示灯亮（红灯），关闭所有的开关， 控制器都回归零位
7、抓斗严禁抓硬物，严禁撞击墙壁， 走行平台及栏杆。
8、作业时，司机室内禁止闲人进入。
关窗作业，禁止闲人进入
9、作业完结后，应卸下全部全部吊物，将 小车停在司机室一侧，并将各个控制器 都回零位，打开保护盘主接触器，打开 电源刀闸。如遇检修等情况，还应取下 保护盘内电源总保险和副回路小保险， 挂上停电检修指示牌，如需检修大车滑 线或其滑砣，还需将大车滑线电源切断， 取下保险，挂上“停电检修指示牌”。
上车并关好人孔，落实开机前的检查
2、首先按抓斗启动按钮，使全车得电。
启动按钮指示灯亮（绿灯），全车通电
3、 同时操作卷扬和开闭手柄，提起斗子； 控制大小车：对准抓矿部位，操作卷扬 和开闭手柄，进行抓矿；抓满矿后，操 作卷扬手柄，提升抓斗到合适位置后， 将卷扬和开闭手柄归零位；平稳地逐挡 转动小车手轮，移动小车对准车皮位置， 操作开闭手柄使斗子处于下降状态，开 始放矿。
3、正常运行机械未停稳前，不得打反 车。
装车作业
4、抓斗工作时必须是垂直起吊，严禁 歪拉斜吊。
垂直起吊，严禁歪拉斜吊源自5、当同一轨道上有两台或两台以上吊 车作业时，要保持车距2米以上，若 两车必须靠近时，应连续鸣铃通知 对方，缓慢靠近，除特殊情况事故 外，不得用一车顶另一车行进。

DHG型活化给料机使用说明书新乡市瑞友特矿山设备有限公司（原新乡市矿山设备厂）地址：新乡市五一路24号邮编：453003电话：（0373） 5031317传真：（0373） 5042476E-mail：xxryt@目录一、产品简介 (1)二、用途 (1)三、给料机特点 (1)四、结构和工作原理 (2)五、设备安装 (3)六、设备调试 (3)七、操作规程 (4)八、维护和保养 (5)九、零部件订货 (5)（操作人员请详细阅读本说明书）DHG型活化给料机一、产品简介双质体活化给料机（亚共振振动给料机）是一种高效环保节能振动给煤机。

本机适用于筒仓和选煤厂、露天储煤场，降煤炭经仓进行均匀的装载于运输机上或其他筛选储存装置中。

特别适合于煤矿生产环境复杂恶劣，对井下恶劣环境反应不敏感，当来料不均匀，煤的水分不稳定且较大、并加有大块矸石和其他杂物时，仍能正常工作。

二、用途双质体活化给料机的主要用途除能有效地解决仓口堵塞问题外，还可以用于贮煤（料）场，以获得较大的经济效益。

它最适用于粉煤含量大、水分高、粘结性强的原煤及分级煤的各种煤仓及贮煤场使用。

试验中采用的DHG-30型活化给料机样机已于八五年十月由煤炭工业部及河南省计划经济委员会、机械电子工业厅联合召开了鉴定会，会议对样机给予了较好的评价，认为设计和试制是成功的，是目前国内一种结构新颖的排料机械，在解决堵仓问题上达到国内先进水平，并同意投入小批量生产。

在煤炭、冶金、电力、建材等行业的料仓及料场采用。

详见及予计经科成鉴字（86）0054号，YJZ(85)-22/35号技术鉴定书。

三、给料机特点1.对中下料，防止皮带跑偏。

2.结构独特简单紧凑，节省昂贵的土建费用。

3.结构坚固耐用，使用寿命长。

故障率极低，维修量下。

4.密封好。

采用全密封设计，无任何漏煤现象。

5.可以实现远控和就地控制。

四、结构和工作原理双质体活化给料机是一种高效环保节能振动给煤机，由质体A 和质体B组成，质体A包括下料主体结构件、下料板和下料曲线槽体，质体B包括振动体结构件、振动电机和弹簧，其特征是，振动电机不是直接固定在质体A上，振动电机固定在振动体结构件上，通过过振动弹簧与质体A连接。

抓斗起重机操作规程1、司机职责1.1、操作的基本要求：稳、准、快、安全及合理。

1.2、熟悉起重机的主要参数、用途、装备、操作方法及保养要求。

1.3、严格遵守《天车司机工》中天车的基本操作和安全技术及维护要求。

1.4、起重机在每次开动前，必须发出开车警告信号。

1.5、司机必须与挂钩工紧密配合，步调一致。

移动和起升重物，只应听从挂钩工所发出的信号，但“停车”信号不论谁发出的，均应立即停车。

1.6、控制器应逐级开动，在机构完全停止运转前，禁止将控制器从正转直接打到反转进行反接制动。

如遇紧急情况，控制器可打在反向一档用来制动。

1.7、熟练使用灭火器。

2、使用起重机须知2.1、应由起重机操作人员来操作起重机。

2.2、起重机工作的时候，禁止任何人停留在起重机上。

2.3、起重机带重物运行时，至少要高于重物运行线上的最高阻碍物0.5米。

2.4、禁止直接从起重机上抛下物品。

2.5、严禁将易燃物品放在起重机上。

工具及备品必须放在专门的箱子内，禁止随便放在大车或小车上，以免落下。

2.6、严禁吊运重物在人头上越过。

2.7、在运行中，发现起重机有异常现象必须立即停车检查，排除故障后再工作。

2.8、起重机的起升制动器突然失效时，司机要沉着冷静，根据具体情况采取适当措施。

如果周围环境不允许将被吊物直接落下，可以反复起吊，并开动大小车选择好地点把被吊物落下，不要任其自由坠落。

2.9、起升抓斗时，应使起升绳与开闭绳速度相等，以使钢丝绳受力均匀。

2.10、不允许用抓斗抓取整块的物件。

2.11、每班工作前检查抓斗悬挂处绳索的紧固情况，抓斗开闭绳的导轮状况。

3、司机工作结束职责3.1、抓斗起重机工作完毕后，将抓斗放落地面，不得悬空吊挂。

3.2、停止保护箱内的总电源开关。

3.3、对各机构进行检查，并按规定润滑。

3.4、起重机在运行及检查中所发现的问题及处理情况应全部记入交接手册。

同时向接班司机交班后方可离开起重机。

4、操作注意事项4.1、送电前，检查各控制器应停在零位，各开关位置正确。

第三节液压抓斗1 液压抓斗概念液压抓斗法，是指用高压胶管将约30MPa的液压传送到几十米深处的抓斗斗体，以完成抓斗的启闭达到成槽造墙的一种施工方法。

液压抓斗因其抓斗的闭斗力大、挖槽能力强并设有纠偏装置，故成槽效率高、槽口尺寸能得到保证。

上海宝峨机械有限公司最新生产的GB-30型地下连续墙液压抓斗，是一种能满足高效、高质量施工的深基础施工设备，它配备了MDSG机械卷管系统,电子测斜及纠偏系统及CAPO 计算机辅助功率选择等先进的系统。

配备了不同类型、不同规格的液压抓斗（如30cm、40cm、60cm等），可广泛用于地下连续墙深槽的挖掘、堤坝防渗、基坑围护、施工围堰、地铁车站、隧道、码头、挡土墙、地下室、地下厂房、地下车库、地下街、地下变电站、污水处理厂、防护壁、石油和煤气地下储备槽、桥衍基础、基础方桩、城市高层建筑的基础施工、尤其适用于在城市密集建筑群区域中进行深基坑施工。

设备的应用范围也限于不同规格和类型的地下连续墙槽段和钻孔灌注桩桩孔的挖掘作业。

2 施工中常用的设备施工过程中使用的主要设备与机具见下表。

3 防渗墙施工中主要参数混凝土防渗墙工序质量标准表4 防渗墙施工工艺流程根据设计图纸确定防渗墙轴线和标高→按施工组织设计要求构筑防渗墙导墙和施工平台→在导墙上标注I 、II 期槽段位置→往某个I 期槽灌注泥浆并做好开始施工的准备→按三抓完成一个槽段施工→清孔→验槽→下设接头管和孔内预埋件及浇筑导管→浇筑混凝土→按工程师指令起拔接头管和导管→判断混凝土上升面位置→结束混凝土浇筑→完成相邻另一个I 期槽段施工→完成第一个II 期槽段施工→直至完成防渗墙所有槽段的施工。

防渗墙施工工艺流程图见图4.1。

图4.1 施工工艺流程图混凝土防渗墙施工工法每期槽段的抓槽顺序示意图见图4.2。

图4.2 三抓纯抓法抓斗入岩造槽抓槽顺序示意图5 防渗墙施工质量控制防渗墙施工采用“三抓法”成槽，即先抓两端主孔，后抓中间副孔至终孔成槽。

司机操作指导――――――――――――――――――――――――――――――――――――――――――工况的选择:支持单机: 将支持单机/抓斗/开闭单机转换开关切换到“支持单机”位置。

开闭单机: 将支持单机/抓斗/开闭单机转换开关切换到“开闭单机”位置。

抓斗: 将支持单机/抓斗/开闭单机转换开关切换到“抓斗”位置。

――――――――――――――――――――――――――――――――――――――――――位置设定：司机作业前有必要对抓斗进行初始化位置设定选择抓斗工况将设定/工作转换开关切换到“设定”位置进行位置设定（详细方法见附件）将设定/工作转换开关切换到“正常”位置，开始作业。

――――――――――――――――――――――――――――――――――――――――――操作说明：1. 开斗手柄往开斗方向移动，直到抓斗完全打开可以全速开斗，当到达减速位置时设备将自动降低电机速度，到达终点将自动停止。

2. 闭斗手柄往闭斗方向移动，直到抓斗完全闭拢自动抓斗设定步骤――――――――――――――――――――――――――――――――――――――――――第一步：将设定/正常转换开关切换到“设定”位置。

第二步：空中将抓斗打开到最大位置，手柄回零位。

第三步：按一下开斗设定按钮。

第四步：空中将抓斗关闭好，手柄回零位。

非常重要：必须闭斗刚刚好，不能闭过，也不要留缝隙。

第五步：按一下闭斗设定按钮。

第六步：将设定/正常转换开关切换到“正常”位置。

第七步：为了使设定更加精确，最好能抓一斗料，拉到空中，当抓斗完全闭拢且4条钢丝绳同时张紧受力时，将设定/正常转换开关切换到“设定”位置。

设定按下闭斗设定，将设定/正常转换开关切换到“工作”位置。

第八步：设定完毕，开始作业。

司机操作开闭斗时，手柄打最高档位，直到电机自动减速和停止，无需人为减速。

―――――――――――――――――――――――――――――――――――――――――――――――注意事项：1 设定时，必须先清零即将开斗设定和闭斗设定的按钮按住直到有灯亮，然后先设定开斗位置，然后才能设定闭斗位置。

GLOBESEA单索单索无线遥控抓斗无线遥控抓斗 SINGLE ROPE REMOTE CONTROL GRAB说明书INSTRUCTION MANUALGLOBESEA Grabslobe ea achinery ompany limitedGLOBESEA GRABS华 海 机 械 设 备（中国中国））有 限 公 司GLOBESEA MACHINERY (CHINA) CO. LTD.产品合格证MILL CERTIFICATE兹证明如下产品的生产和加工过程符合本公司的生产工艺流程和图纸设计要求， 并获得CCS 产品认证。

IT IS CERTIFY THAT FOLLOWING MENTIONED PRODUCT WAS MADE IN ACCORDENCE WITH COMPANY QUALIFIED PROCEDURE FOR PRODUCTION AS WELLAS DRAWING REQUIREMENT. PRODUCTS GOT CCS CERTIFIED.本产品由张家港华海联合贸易有限公司独家代理销售， 电邮：SALES@GLOBESEA SUPPLY & TRADING (ZJG) CO., LTD. IS EXCLUSIVE SALES AGENT. EMAIL: SALES@全球销售网络(GLOBAL SALES NETWORK)： ----- America | 美洲区： +1 202 657-5192 ----- ASIA(HONGKONG) | 亚洲区（香港） ： +852 8190-5181----- ASIA(SINGAPORE) | 亚洲区（新加坡） : +65 6652-0381 ----- EUROPE(DENMARK) | 欧洲区（丹麦） : +45 3696-5181 ----- EUROPE(ENGLAND) | 欧洲区（英国）:+44 20 3239-1186 ----- AUSTRALIA | 澳大利亚 :+61 2 8005-6881中国销售总部(CHINA GENERAL SALES OFFICE)： +86 512 58379668 地址（ADDRESS ）: 中国张家港市暨阳湖大道暨阳湖皇冠02-207#02-07 Crown Plaza, Jiyanghu Avenue, Zhangjiagang City 215600, ChinaPage: 1 / 25目录INDEXCONTENTS CONTENTSP AGE NO.1.0 技术参数表 Data sheet2 2.0 华海GMY 单索遥控单索遥控抓斗结构构造抓斗结构构造Constructive Description GLOBESEA Single Rope RemoteControl Grab GMY4 2.1 抓斗组成概述 Basic unit 4 2.2 功能概述 Functional Description5 2.3 液压原理图 Hydraulic diagram6 2.4 电气原理图 Electrical diagram7 3.0 操作说明 Operating instructions8 3.1 事故预防指南 Accident prevention guid Accident prevention guidance ance 8 3.2 使用 Putting into operation 8 3.2.1 初始使用 Initial start Initial start--up 8 3.2.2 日常使用 Daily start Daily start--up 9 3.3 操作指南 Operation guidance 9 3.4 停用 Shut Shut--down 11 3.5 重新使用 Reoperation 12 3.6 运输 Transportation12 4.0 保养和维修 Maintenance and repair 12 4.1 保养 Maintenance 12 4.1.1 换油 Oil changes13 4.1.2 液压油选择 Hydraulic oil selection 13 4.2 钢丝绳的更换 Replacement of Replacement of lifting wire lifting wire 14 5.0 故障诊断及分析 Trouble Shooting 15 6.0 抓斗备件清单 Spare Parts List21Page: 2 / 251.0 技术参数Data sheet吊机额定负荷量Crane Rated Load24.0 t抓斗额定负荷量Grab Rated Load14.8 t斗 容Bucket Capacity6.0，8.0，10, 12m3使用物料容重Material Piled Density< 2.45 t/m3抓斗尺寸Overall Dimensions3100mm×3400mm×3986mm自 重Dead Weight～9.2 t滑轮外径Pulley External Diameterφ650 mm钢丝绳型号Steel Cable Model6V X 37S + FC, 1700 N/mm钢丝绳直径Steel Cable Diameterφ32 mm钢丝绳长度Length of steel cable～11.2 m抽绳量Length of withdrawing steel cable～5 m滑轮组倍率Number of steel cable fold3使用高度Operational Height～9.0 m抓斗打开方式 Opening Way遥控 Remote ControlPage: 3 / 25抓斗闭合方式 Closing Way 起重机钢丝绳Crane wire遥控距离Remote Control Distance80 m电瓶电压Storage Battery Voltage24 V电瓶电量Storage Battery Capacity10 AH电瓶满充电时间Time To Fully Charge Battery～10 h 充电电压Charger Input Voltage220 V 电瓶连续工作时间Continuous Working Time72 h油箱液压油油量Tank Oil Capacity～100 L液压油型号Hydraulic Oil ModelISO-viscosity VG46(L-HM46 46.64 mm2/s 40℃ )适用温度Applicable Temperature-10℃～40℃Page: 4 / 252.0 华海GMY 单索遥控单索遥控抓斗结构构造抓斗结构构造Constructive Description GLOBESEA Single Rope Remote Control Grab GMY2.1 抓斗组成概述 Basic units遥控抓斗主要由以下部件组成（见图）：The remote control grab is mainly made up of below parts (See Fig 1): A：悬臂(Suspension)B：关闭钢绳 (Closing rope) C：导绳装置(Cable guide) D：上承梁 (Mobile traverse) E：撑杆 ( Press rod ) F：滑移座 (Balancer) G：下承梁 (Lower traverse) H：斗体 (Scoop)I：油缸 (Locking cylinder)J：液压系统，电控/遥控系统 (Hydraulic system, Electronic/Radio remote control system)Page: 5 / 25悬臂连接两根关闭钢绳和一根提升耳环，克令吊的吊钩直接与椭圆形的耳环相连。
