工程图学A知到章节测试答案智慧树2023年最新安徽工业大学第一章测试1.A3图纸幅面BxL是 ( )参考答案:297x4202.国家标准标题栏的尺寸LxB是( )参考答案:180x563.画图时轮廓线的线型是（ )参考答案:粗实线4.尺寸的组成部分主要有哪些( )参考答案:尺寸线;尺寸界线;尺寸数字;尺寸线终端（箭头或斜线）5.圆弧连接的主要内容有( )参考答案:用已知圆弧连接两已知直线;用圆弧连接两已知圆弧;用已知半径圆弧连接已知圆弧和已知直线6.锥度是直线（或平面）对另一直线（或平面）的倾斜程度。
（）参考答案:错7.定形尺寸是确定图形中各几何元素形状大小的尺寸。
（）参考答案:对第二章测试1.图中AB是 ( )参考答案:正平线2.下图中平面是( )参考答案:正平面3.下图中直线和平面平行的是( )参考答案:14.下图中两条直线平行的是( )参考答案:1;5;2;45.下图中两条直线垂直的是( )参考答案:2;56.若空间两点在某一投影面上的投影重合则称为该投影面的重影点。
（）参考答案:对7.若点的某一面投影在直线的同面投影上,则点在该直线上。
( ）参考答案:错第三章测试1.图中A点水平投影正确的是( )参考答案:32.图中B点的水平投影正确的是( )参考答案:13.下图中B点的正面投影正确的是( )参考答案:24.圆锥表面的点的投影的求法主要有 ( ）参考答案:平行线法;素线法5.圆球表面的点的投影的求法主要辅助圆法，需要作的辅助圆有 ( ）参考答案:平行于H面的圆;平行于V面的圆;平行于W面的圆6.平面立体表面的点的投影的求法主要用的是点在线上的从属性。
（）参考答案:对7.圆柱表面的点的投影的求法主要用了圆柱的表面的点的投影对于某一投影面具有积聚性。
（）参考答案:对第四章测试1.已知主视图和俯视图，选择正确的左视图( )参考答案:12.已知主视图和俯视图，选择正确的左视图( ) 参考答案:43.已知主视图和俯视图，选择正确的左视图( ) 参考答案:34.已知主视图和俯视图，选择正确的左视图 ( )参考答案:3;15.已知主视图和俯视图，选择正确的左视图 ( )参考答案:2;16.平面立体表面的截交线的求法主要有棱线法和棱面法。
合肥工业大学《计算机工程绘图》复习试题及答案一、判断题（正确的打“√”，错误的打“×”）1.[√] 在AutoCAD中点划线（center）每段的间隔可以用线型比例（LTSCALE）进行调整。
2.[√] 使用构造线（XLINE）可以创建指定角度的角平分线。
3.[×] 某个图层被锁定（Lock）后，不能在该层继续绘制图形对象。
4.[√] 用绘矩形（RECTANG）命令可以生成带有倒角、圆角和厚度的矩形。
5.[×] 要删除某个对象，必须先启动删除（Erase）命令。
6.[√] 用偏移（Offset）可以创建创建同心圆、平行线和平行曲线。
7.[×] 使用对象的夹点（Grips）编辑无法实现镜像操作。
8.[√] 用多段线（PLINE）命令可以创建多段连续且相切的直线和圆弧。
9.[×] 属性的块的属性值在块插入时输入，插入后属性值不可更改。
10.[×] 使用单行文字（Text）命令每次只能创建一行文字。
11.[×] AutoCAD2002默认的文件的扩展名为.DWT。
12.[√] 拖动夹持点可改变几何对象的大小。
13.[×] 在图形文件中，一个单位即为1mm。
14.[×] 定义带属性的块的操作过程是: 绘图→创建块→定义属性。
15.[×] 每个图形文件中，所使用的线型不能超出24种（含连续线型）。
16.[×] 捕捉特殊点的靶框标记的颜色由系统确定的，用户不能改变。
17.[×] 每个图形文件中，能存在多种标注样式，只能存在一种文字样式。
18.[×] AutoCAD允许用户在当前屏幕上最多定义四个视口。
19.[√] 缺省设置中角度的测量方向顺时针为负、逆时针为正。
20.[×] AutoCAD的唯一缺省图层名为“0”层，“0”层不可改名，但可以删除。
21.[×] 可以将圆剪切成一段圆弧，也可将一段圆弧延伸为园。

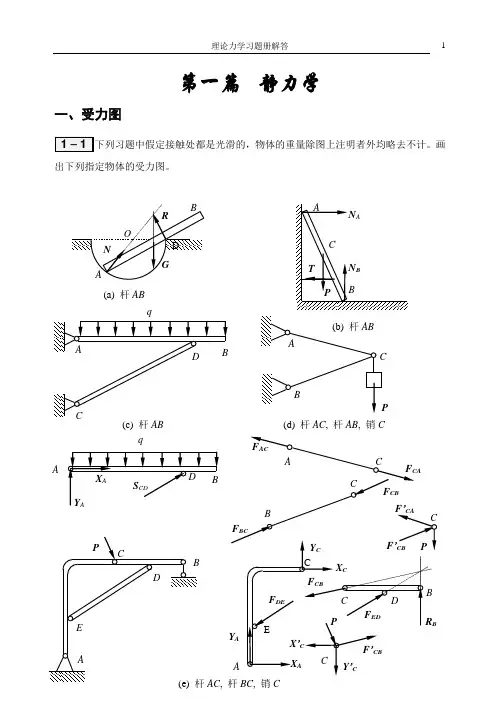

理论力学习题册解答 1第一篇静力学一、受力图出下列指定物体的受力图。
(a) 杆AB(d) 杆AC, 杆AB, 销Cq(c) 杆ABAqAC, 杆BC, 销CBF(d) AB , BCD , DEF理论力学习题册解答 3二、平面汇交力系如图所示图中方格的边长为1cm ，求力系的合力。
[解] 由解析法有NXR X 3.549cos 800cos 750450cos 500cos 10004321=+---==∑θθθθNYR Y 8.382sin 800sin 750sin 500sin 00014321-=--+==∑θθθθ 所以合力R 大小为： N R R R Y X 5.66922=+=R 方向为： 2534'︒-==XYR R arctgαP=20KN ，用绳子挂在支架的滑轮B 上，绳子的另一端接在绞车D 上，如图所示，转动绞车物体便能升起。
设滑轮的大小及其中的摩擦略去不计，A 、B 、C 三处均为铰链连接。
当物体处于平衡态时，试求拉杆AB 和支杆CB 所受的力。
[解]取滑轮B 为研究对象,受力如图所示,列平衡方程：030sin 30cos :0=︒-︒--=∑T F F X CB AB∑=︒--︒-=030cos 30sin :0T P FY CBP T =联立上述方程可解得：（压）拉）;64.74(;64.54KN F KN F CB AB -==A 、B 的约束反力。
[解](a) AB 梁受力如图： (b) 构件受力如图：∑=-+⋅=02415,0AB R m A i∑=-⋅︒=045sin ,0Pa l R mA i解得： KN R R B A 5.1== 解得： ;2λPa R R B A ==四连杆机构OABO 1，在图示位置平衡，已知OA =40cm ，O 1B =60cm ，作用在曲柄OA 上的力偶矩大小为m 2=1NM,不计杆重,求力偶矩m 1的大小及连杆AB 所受的力。
