工程图学c

工程图学习题集答案工程图学习题集答案工程图学习是工程学习中的重要一环，对于工程师而言，掌握工程图的读取和绘制是必不可少的技能。

在学习过程中，解决一些典型的工程图学习题是非常有帮助的。

本文将为大家提供一些常见的工程图学习题，并给出相应的答案和解析。

题目一：请根据给定的图纸，计算零件的尺寸。

答案：根据图纸上的标注，我们可以得到零件的尺寸为：长度为30mm，宽度为20mm，高度为10mm。

解析：在工程图中，尺寸标注是非常重要的，它能够准确地表示零件的尺寸。

在这道题中，我们可以通过读取图纸上的标注来得到零件的尺寸。

题目二：请根据给定的图纸，确定零件的形状。

答案：根据图纸上的图形，我们可以确定零件的形状为一个矩形。

解析：在工程图中，图形的表示方式有很多种，常见的有线段、圆、矩形等。

在这道题中，我们可以通过观察图纸上的图形来确定零件的形状。

题目三：请根据给定的图纸，确定零件的材料。

答案：根据图纸上的标注，我们可以确定零件的材料为铝合金。

解析：在工程图中，材料的标注是非常重要的，它能够准确地表示零件的材料。

在这道题中，我们可以通过读取图纸上的标注来确定零件的材料。

题目四：请根据给定的图纸，计算零件的表面积。

答案：根据图纸上的标注，我们可以得到零件的长为30mm，宽为20mm，高为10mm。

根据公式，零件的表面积为2*(长*宽+长*高+宽*高)=2*(30*20+30*10+20*10)=2200mm²。

解析：在工程图中，表面积的计算是非常重要的，它能够准确地表示零件的表面积。

在这道题中，我们可以通过读取图纸上的标注，然后利用相应的计算公式来计算零件的表面积。

题目五：请根据给定的图纸，确定零件的装配顺序。

答案：根据图纸上的标注，我们可以确定零件的装配顺序为先装配A零件，再装配B零件，最后装配C零件。

解析：在工程图中，装配顺序的标注是非常重要的，它能够准确地表示零件的装配顺序。

在这道题中，我们可以通过读取图纸上的标注来确定零件的装配顺序。

工程图学练习题1、标注两个直径均为20的圆时，正确的标注方法是（）A. B.C. D.正确:【B】2、标注球面的半径时，在尺寸数字的前面应加注（）A. SB. RC. RSD. SR正确:【D】3、标注球面的直径时，在尺寸数字的前面应加注（）A. SB.C. D.正确:【C】4、画外螺纹时，在投影为非圆的视图上外螺纹的大径画成（）A. 粗实线B. 点画线C. 细实线D. 细虚线正确:【A】5、标注球面的直径时，在尺寸数字的前面应加注（）A. SB.C. D.正确:【C】6、下图中正确的退刀槽尺寸注法是（）A. B.C. D.正确:【B】7、一个平面的投影在V面反映实形，则该平面为（）A. 正垂面B. 水平面C. 侧平面D. 正平面正确:【D】8、表示的孔与的轴构成（）A. 基轴制间隙配合B. 基孔制过渡配合C. 基轴制过盈配合D. 基孔制间隙配合正确:【A】9、位置公差符号表示被测要素相对于基准B的（）A. 直线度公差为0.2mmB. 平面度公差为0.2mC. 平面度公差为0.2mmD. 平行度公差为0.2mm正确:【D】10、投影法分为（）A. 斜投影法和正投影法B. 中心投影法和正投影法C. 中心投影法和平行投影法D. 平行投影法和正投影法正确:【C】11、正确的A-A断面图是（）A. B.C. D.正确:【A】12、在正等测中，轴向伸缩系数为（）A. 0.5B. 0.82C. 1D. 1.22正确:【B】13、在齿轮投影为圆的视图上，绘制分度圆应采用的线型为（）A. 细实线B. 粗实线C. 细虚线D. 细点画线正确:【D】14、粗糙度符号表示（）A. 用任何方法获得的表面粗糙度，Ra的值为25mB. 用去除材料的方法获得的表面粗糙度，Ra的值为25mC. 用不去除材料的方法获得的表面粗糙度，Ra的值为25mD. 用不去除材料的方法获得的表面粗糙度，Ra的最大值为25m 正确:【C】15、用以表达机器和部件的图称为（）A. 部件图B. 装配图C. 设备图D. 原始图正确:【B】16、表示（）A. 直径为60的孔，公差带代号为F7B. 直径为60的轴，公差带代号为F7C. 直径为60的孔，公差为F7D. 直径为60的轴，公差等级为F7正确:【A】17、正等轴测图中，三个轴间角等于（）A. 60°B. 90°C. 120°D. 180°正确:【C】18、粗糙度符号表示（）A. 用任意方法获得的表面粗糙度，Ra的值为12.5mB. 用去除材料的方法获得的表面粗糙度，Ra的值为12.5mC. 用任意方法获方法获得的表面粗糙度，Ra的值为12.5mmD. 用不去除材料的方法获得的表面粗糙度，Ra的值为12.5m正确:【A】19、从图上量得的尺寸值是60mm，而该图上标注的尺寸是30mm，则该图的比例是（）A. 1:2B. 3:6C. 1:1D. 2:1正确:【D】20、图上标注的尺寸是60mm，从该图上量得的尺寸值是30mm，则该图的比例是（）A. 1﹕2B. 1﹕1C. 2﹕1D. 6﹕3正确:【A】21、正投影的基本性质主要包含（）A. 实形性、积聚性、相似性B. 平行性、正交性、从属性C. 实形性、积聚性、类似性D. 平行性、定比性、相似性正确:【C】22、螺栓的规格为M12×60，其中60的含义是（）A. 螺杆的长度B. 螺栓的总长C. 螺纹的长度D. 螺距的长度正确:【A】23、螺纹的标注为B12-6H，其中字母B的含义是（）A. 矩形螺纹B. 普通螺纹C. 锯齿形螺纹D. 梯形螺纹正确:【C】24、A3图纸的图幅尺寸是（）A. 200×300mmB. 210×297mmC. 297×420mmD. 594×420mm正确:【C】25、作图时，不可见轮廓线应画成（）A. 粗实线B. 细实线C. 虚线D. 细虚线正确:【D】26、一个平面的投影仅在H面集聚为直线，则该平面为（）A. 正垂面B. 水平面C. 侧平面D. 铅垂面正确:【D】27、平行投影法分为（）A. 斜投影法和正投影法B. 中心投影法和正投影法C. 中心投影法和斜投影法D. 轴测投影法和标高投影法正确:【A】28、表示基孔制配合的是（）A. B. C. D.正确:【D】29、从图上量得的尺寸值是60mm，而该图上标注的尺寸是30mm，则该图的比例是（）A. 1﹕2B. 3﹕6C. 1﹕1D. 2﹕1正确:【D】30、投影面平行面，在平行的投影面上反映（）A. 类似形B. 积聚为直线C. 实形D. 正多边形正确:【C】31、画正等轴测图的投影方法是（）A. 中心投影法B. 多面正投影法C. 单面正投影法D. 单面斜投影法正确:【A】32、从图上量得的尺寸值是30mm，而该图上标注的尺寸是60mm，则该图的比例是（）A. 1﹕2B. 3﹕6C. 1﹕1D. 2﹕1正确:【A】33、在齿轮投影为非圆的视图上，绘制分度圆应采用的线型为（）A. 细实线B. 粗实线C. 细虚线D. 细点画线正确:【D】34、确定零件真实大小的依据是（）A. 图样的大小B. 图样上所标注的尺寸数值C. 图样大小或尺寸D. 图样的准确度正确:【B】35、两直齿圆柱齿轮的参数为：模数m=4；齿数Z1=8，Z2=12，其中心距是（）A. 80B. 60C. 40D. 20正确:【C】36、已知直齿圆柱齿轮的模数m=2，齿数z=20，则齿顶圆直径da=（）A. 35B. 40C. 44D. 45正确:【C】37、在正等测中，轴向简化伸缩系数为（）A. 0.5B. 0.82C. 1D. 1.22正确:【C】38、标注圆的直径时，在尺寸数字的前面应加注（）A. SB.C.D.正确:【B】39、在正等测中，轴向简化伸缩系数为（）A. 0.5B. 0.82C. 1D. 1.22正确:【C】40、图上标注的尺寸是100mm，从该图上量得的尺寸值是20mm，则该图的比例是（）A. 10：2B. 2：10C. 1：5D. 5：1正确:【C】41、表示的孔与的轴构成（）A. 基轴制间隙配合B. 基孔制过渡配合C. 基轴制过盈配合D. 基孔制间隙配合正确:【A】42、在正等测中，轴向简化伸缩系数为（）A. 0.5B. 0.82C. 1D. 1.22正确:【C】43、投影法分为（）A. 斜投影法和正投影法B. 中心投影法和正投影法C. 中心投影法和平行投影法D. 平行投影法和正投影法正确:【C】44、标注球面的半径时，在尺寸数字的前面应加注（）A. SB. RC. RSD. SR正确:【D】45、标注圆的直径时，在尺寸数字的前面应加注（）A. SB.C.D.正确:【B】46、圆的投影可以是圆，还可以是（）A. 椭圆B. 直线C. 抛物线D. 椭圆或直线正确:【D】47、在齿轮投影为圆的视图上，绘制分度圆应采用的线型为（）A. 细实线B. 粗实线C. 细虚线D. 细点画线正确:【D】48、一个平面的投影在V面反映实形，则该平面为（）A. 正垂面B. 水平面C. 侧平面D. 正平面正确:【D】49、用以表达机器和部件的图称为（）A. 部件图B. 装配图C. 设备图D. 原始图正确:【B】50、下图中正确的退刀槽尺寸注法是（）A. B.C. D.正确:【B】51、立体三面投影的投影规律是（）A. 实形性、积聚性、类似性B. 长对正、高平齐、宽相等C. 长对齐、高相等、宽对正D. 长相等、高对正、宽平齐正确:【B】52、确定零件真实大小的依据是（）A. 图样的大小B. 图样上所标注的尺寸数值C. 图样大小或尺寸D. 图样的准确度正确:【B】53、标注球面的直径时，在尺寸数字的前面应加注（）A. SB.C.D.正确:【C】54、标注两个直径均为20的圆时，正确的标注方法是（）A. B.C. D.正确:【B】55、画正等轴测图的投影方法是（）A. 中心投影法B. 多面正投影法C. 单面正投影法D. 单面斜投影法正确:【A】56、表示（）A. 直径为60的孔，公差带代号为F7B. 直径为60的轴，公差带代号为F7C. 直径为60的孔，公差为F7D. 直径为60的轴，公差等级为F7正确:【A】57、图上标注的尺寸是60mm，从该图上量得的尺寸值是30mm，则该图的比例是（）A. 1﹕2B. 1﹕1C. 2﹕1D. 6﹕3正确:【A】58、位置公差符号表示被测要素相对于基准B的（）A. 直线度公差为0.2mmB. 平面度公差为0.2mC. 平面度公差为0.2mmD. 平行度公差为0.2mm正确:【D】59、粗糙度符号表示（）A. 用任何方法获得的表面粗糙度，Ra的值为25mB. 用去除材料的方法获得的表面粗糙度，Ra的值为25mC. 用不去除材料的方法获得的表面粗糙度，Ra的值为25mD. 用不去除材料的方法获得的表面粗糙度，Ra的最大值为25m正确:【C】60、φ50f7表示（）A. 直径为50的孔，公差带代号为f7B. 直径为50的轴，公差带代号为f7C. 直径为50的孔，公差为f7D. 直径为50的轴，公差等级为f7正确:【B】61、图上标注的尺寸是100mm，从该图上量得的尺寸值是20mm，则该图的比例是（）A. 10：2B. 2：10C. 1：5D. 5：1正确:【C】62、在正等测中，轴向简化伸缩系数为（）A. 0.5B. 0.82C. 1D. 1.22正确:【C】63、A3图纸的图幅尺寸是（）A. 200×300mmB. 210×297mmC. 297×420mmD. 594×420mm正确:【C】64、正投影的基本性质主要包含（）A. 实形性、积聚性、相似性B. 平行性、正交性、从属性C. 实形性、积聚性、类似性D. 平行性、定比性、相似性正确:【C】65、从图上量得的尺寸值是60mm，而该图上标注的尺寸是30mm，则该图的比例是（）A. 1:2B. 3:6C. 1:1D. 2:1正确:【D】66、从图上量得的尺寸值是60mm，而该图上标注的尺寸是30mm，则该图的比例是（）A. 1﹕2B. 3﹕6C. 1﹕1D. 2﹕1正确:【D】67、两直齿圆柱齿轮的参数为：模数m=4；齿数Z1=8，Z2=12，其中心距是（）A. 80B. 60C. 40D. 20正确:【C】68、投影面平行面，在平行的投影面上反映（）A. 类似形B. 积聚为直线C. 实形D. 正多边形正确:【C】69、一个平面的投影仅在H面集聚为直线，则该平面为（）A. 正垂面B. 水平面C. 侧平面D. 铅垂面正确:【D】70、平行投影法分为（）A. 斜投影法和正投影法B. 中心投影法和正投影法C. 中心投影法和斜投影法D. 轴测投影法和标高投影法正确:【A】71、在正等测中，轴向伸缩系数为（）A. 0.5B. 0.82C. 1D. 1.22正确:【B】72、粗糙度符号表示（）A. 用任意方法获得的表面粗糙度，Ra的值为12.5mB. 用去除材料的方法获得的表面粗糙度，Ra的值为12.5mC. 用任意方法获方法获得的表面粗糙度，Ra的值为12.5mmD. 用不去除材料的方法获得的表面粗糙度，Ra的值为12.5m正确:【A】73、螺纹的标注为B12-6H，其中字母B的含义是（）A. 矩形螺纹B. 普通螺纹C. 锯齿形螺纹D. 梯形螺纹正确:【C】74、螺纹的标注为M12-6H，其中字母M的含义是（）A. 米制螺纹B. 普通螺纹C. 外螺纹D. 特殊螺纹正确:【B】75、在齿轮投影为非圆的视图上，绘制分度圆应采用的线型为（）A. 细实线B. 粗实线C. 细虚线D. 细点画线正确:【D】76、已知直齿圆柱齿轮的模数m=2，齿数z=20，则齿顶圆直径da=（）A. 35B. 40C. 44D. 45正确:【C】77、画外螺纹时，在投影为非圆的视图上外螺纹的大径画成（）A. 粗实线B. 点画线C. 细实线D. 细虚线正确:【A】78、若同时有粗实线、虚线、点划线和细实线重合在一起时，应优先画（）A. 粗实线B. 虚线C. 点划线D. 细实线正确:【A】79、正等轴测图中，三个轴间角等于（）A. 60°B. 90°C. 120°D. 180°正确:【C】80、作图时，不可见轮廓线应画成（）A. 粗实线B. 细实线C. 虚线D. 细虚线正确:【D】81、在齿轮投影为非圆的视图上，绘制分度圆应采用的线型为（）A. 细实线B. 粗实线C. 细虚线D. 细点画线正确:【D】82、若同时有粗实线、虚线、点划线和细实线重合在一起时，应优先画（）A. 粗实线B. 虚线C. 点划线D. 细实线正确:【A】83、从图上量得的尺寸值是30mm，而该图上标注的尺寸是60mm，则该图的比例是（）A. 1﹕2B. 3﹕6C. 1﹕1D. 2﹕1正确:【A】84、表示基孔制配合的是（）A. B. C. D.正确:【D】85、在正等测中，轴向伸缩系数为（）A. 0.5B. 0.82C. 1D. 1.22正确:【B】86、从图上量得的尺寸值是60mm，而该图上标注的尺寸是30mm，则该图的比例是（）A. 1﹕2B. 3﹕6C. 1﹕1D. 2﹕1正确:【D】87、φ50f7表示（）A. 直径为50的孔，公差带代号为f7B. 直径为50的轴，公差带代号为f7C. 直径为50的孔，公差为f7D. 直径为50的轴，公差等级为f7正确:【B】88、投影面平行面，在平行的投影面上反映（）A. 类似形B. 积聚为直线C. 实形D. 正多边形正确:【C】89、已知直齿圆柱齿轮的模数m=2，齿数z=20，则齿顶圆直径da=（）A. 35B. 40C. 44D. 45正确:【C】90、标注球面的半径时，在尺寸数字的前面应加注（）A. SB. RC. RSD. SR正确:【D】91、正投影的基本性质主要包含（）A. 实形性、积聚性、相似性B. 平行性、正交性、从属性C. 实形性、积聚性、类似性D. 平行性、定比性、相似性正确:【C】92、立体三面投影的投影规律是（）A. 实形性、积聚性、类似性B. 长对正、高平齐、宽相等C. 长对齐、高相等、宽对正D. 长相等、高对正、宽平齐正确:【B】93、作图时，不可见轮廓线应画成（）A. 粗实线B. 细实线C. 虚线D. 细虚线正确:【D】94、表示（）A. 直径为60的孔，公差带代号为F7B. 直径为60的轴，公差带代号为F7C. 直径为60的孔，公差为F7D. 直径为60的轴，公差等级为F7正确:【A】95、正等轴测图中，三个轴间角等于（）A. 60°B. 90°C. 120°D. 180°正确:【C】96、图上标注的尺寸是60mm，从该图上量得的尺寸值是30mm，则该图的比例是（）A. 1﹕2B. 1﹕1C. 2﹕1D. 6﹕3正确:【A】97、投影法分为（）A. 斜投影法和正投影法B. 中心投影法和正投影法C. 中心投影法和平行投影法D. 平行投影法和正投影法正确:【C】98、从图上量得的尺寸值是60mm，而该图上标注的尺寸是30mm，则该图的比例是（）A. 1:2B. 3:6C. 1:1D. 2:1正确:【D】99、确定零件真实大小的依据是（）A. 图样的大小B. 图样上所标注的尺寸数值C. 图样大小或尺寸D. 图样的准确度正确:【B】100、画外螺纹时，在投影为非圆的视图上外螺纹的大径画成（）A. 粗实线 B. 点画线C. 细实线D. 细虚线正确:【A】101、标注球面的直径时，在尺寸数字的前面应加注（）A. SB.C.D.正确:【C】102、粗糙度符号表示（）A. 用任何方法获得的表面粗糙度，Ra的值为25mB. 用去除材料的方法获得的表面粗糙度，Ra的值为25mC. 用不去除材料的方法获得的表面粗糙度，Ra的值为25mD. 用不去除材料的方法获得的表面粗糙度，Ra的最大值为25m 正确:【C】103、标注圆的直径时，在尺寸数字的前面应加注（）A. SB.C.D.正确:【B】104、螺纹的标注为M12-6H，其中字母M的含义是（）A. 米制螺纹B. 普通螺纹C. 外螺纹D. 特殊螺纹正确:【B】105、粗糙度符号表示（）A. 用任意方法获得的表面粗糙度，Ra的值为12.5mB. 用去除材料的方法获得的表面粗糙度，Ra的值为12.5mC. 用任意方法获方法获得的表面粗糙度，Ra的值为12.5mmD. 用不去除材料的方法获得的表面粗糙度，Ra的值为12.5m 正确:【A】106、在正等测中，轴向简化伸缩系数为（）A. 0.5B. 0.82C. 1D. 1.22正确:【C】107、圆的投影可以是圆，还可以是（）A. 椭圆B. 直线C. 抛物线D. 椭圆或直线正确:【D】108、A3图纸的图幅尺寸是（）A. 200×300mmB. 210×297mmC. 297×420mmD. 594×420mm 正确:【C】109、正确的A-A断面图是（）A. B.C. D.110、在正等测中，轴向简化伸缩系数为（）A. 0.5B. 0.82C. 1D. 1.22正确:【C】111、螺纹的标注为B12-6H，其中字母B的含义是（）A. 矩形螺纹B. 普通螺纹C. 锯齿形螺纹D. 梯形螺纹正确:【C】112、下图中正确的退刀槽尺寸注法是（）A. B.C. D.正确:【B】113、一个平面的投影仅在H面集聚为直线，则该平面为（）A. 正垂面 B. 水平面C. 侧平面D. 铅垂面114、表示的孔与的轴构成（）A. 基轴制间隙配合B. 基孔制过渡配合C. 基轴制过盈配合D. 基孔制间隙配合正确:【A】115、图上标注的尺寸是100mm，从该图上量得的尺寸值是20mm，则该图的比例是（）A. 10：2B. 2：10C. 1：5D. 5：1正确:【C】116、用以表达机器和部件的图称为（）A. 部件图B. 装配图C. 设备图D. 原始图正确:【B】117、两直齿圆柱齿轮的参数为：模数m=4；齿数Z1=8，Z2=12，其中心距是（）A. 80B. 60C. 40D. 20正确:【C】118、画正等轴测图的投影方法是（）A. 中心投影法B. 多面正投影法C. 单面正投影法D. 单面斜投影法正确:【A】119、螺栓的规格为M12×60，其中60的含义是（）A. 螺杆的长度B. 螺栓的总长C. 螺纹的长度D. 螺距的长度正确:【A】120、平行投影法分为（）A. 斜投影法和正投影法B. 中心投影法和正投影法C. 中心投影法和斜投影法D. 轴测投影法和标高投影法正确:【A】121、从图上量得的尺寸值是60mm，而该图上标注的尺寸是30mm，则该图的比例是（）A. 1:2B. 3:6C. 1:1D. 2:1正确:【D】122、投影面平行面，在平行的投影面上反映（）A. 类似形B. 积聚为直线C. 实形D. 正多边形正确:【C】123、在齿轮投影为非圆的视图上，绘制分度圆应采用的线型为（）A. 细实线 B. 粗实线C. 细虚线D. 细点画线正确:【D】124、投影法分为（）A. 斜投影法和正投影法B. 中心投影法和正投影法C. 中心投影法和平行投影法D. 平行投影法和正投影法正确:【C】125、螺栓的规格为M12×60，其中60的含义是（）A. 螺杆的长度B. 螺栓的总长C. 螺纹的长度D. 距的长度正确:【A】126、标注两个直径均为20的圆时，正确的标注方法是（）A. B.C. D.正确:【B】127、位置公差符号表示被测要素相对于基准B的（）A. 直线度公差为0.2mm B. 平面度公差为0.2mC. 平面度公差为0.2mmD. 平行度公差为0.2mm正确:【D】128、表示的孔与的轴构成（）A. 基轴制间隙配合B. 基孔制过渡配合C. 基轴制过盈配合D. 基孔制间隙配合正确:【A】129、A3图纸的图幅尺寸是（）A. 200×300mmB. 210×297mmC. 297×420mmD. 594×420mm130、标注球面的直径时，在尺寸数字的前面应加注（）A. SB.C.D.正确:【C】131、若同时有粗实线、虚线、点划线和细实线重合在一起时，应优先画（）A. 粗实线B. 虚线C. 点划线D. 细实线正确:【A】132、确定零件真实大小的依据是（）A. 图样的大小B. 图样上所标注的尺寸数值C. 图样大小或尺寸D. 图样的准确度正确:【B】133、在正等测中，轴向伸缩系数为（）A. 0.5B. 0.82C. 1D. 1.22正确:【B】134、标注球面的半径时，在尺寸数字的前面应加注（）A. SB. RC. RSD. SR正确:【D】135、标注圆的直径时，在尺寸数字的前面应加注（）A. SB.C.D.136、标注球面的直径时，在尺寸数字的前面应加注（）A. SB.C.D.正确:【C】137、作图时，不可见轮廓线应画成（）A. 粗实线B. 细实线C. 虚线D. 细虚线正确:【D】138、螺纹的标注为M12-6H，其中字母M的含义是（）A. 米制螺纹B. 普通螺纹C. 外螺纹D. 特殊螺纹正确:【B】139、圆的投影可以是圆，还可以是（）A. 椭圆B. 直线C. 抛物线D. 椭圆或直线正确:【D】140、粗糙度符号表示（）A. 用任意方法获得的表面粗糙度，Ra的值为12.5mB. 用去除材料的方法获得的表面粗糙度，Ra的值为12.5mC. 用任意方法获方法获得的表面粗糙度，Ra的值为12.5mmD. 用不去除材料的方法获得的表面粗糙度，Ra的值为12.5m 正确:【A】141、图上标注的尺寸是100mm，从该图上量得的尺寸值是20mm，则该图的比例是（）A. 10：2B. 2：10C. 1：5D. 5：1正确:【C】142、两直齿圆柱齿轮的参数为：模数m=4；齿数Z1=8，Z2=12，其中心距是（）A. 80B. 60C. 40D. 20正确:【C】143、下图中正确的退刀槽尺寸注法是（）A. B.C. D.正确:【B】144、φ50f7表示（）A. 直径为50的孔，公差带代号为f7B. 直径为50的轴，公差带代号为f7C. 直径为50的孔，公差为f7D. 直径为50的轴，公差等级为f7正确:【B】145、立体三面投影的投影规律是（）A. 实形性、积聚性、类似性B. 长对正、高平齐、宽相等C. 长对齐、高相等、宽对正D. 长相等、高对正、宽平齐正确:【B】146、表示基孔制配合的是（）A. B. C. D.正确:【D】147、螺纹的标注为B12-6H，其中字母B的含义是（）A. 矩形螺纹B. 普通螺纹C. 锯齿形螺纹D. 梯形螺纹正确:【C】148、图上标注的尺寸是60mm，从该图上量得的尺寸值是30mm，则该图的比例是（）A. 1﹕2B. 1﹕1C. 2﹕1D. 6﹕3正确:【A】149、从图上量得的尺寸值是30mm，而该图上标注的尺寸是60mm，则该图的比例是（）A. 1﹕2B. 3﹕6C. 1﹕1D. 2﹕1正确:【A】150、正等轴测图中，三个轴间角等于（）A. 60°B. 90°C. 120°D. 180°正确:【C】151、画正等轴测图的投影方法是（）A. 中心投影法B. 多面正投影法C. 单面正投影法D. 单面斜投影法正确:【A】152、粗糙度符号表示（）A. 用任何方法获得的表面粗糙度，Ra的值为25mB. 用去除材料的方法获得的表面粗糙度，Ra的值为25mC. 用不去除材料的方法获得的表面粗糙度，Ra的值为25mD. 用不去除材料的方法获得的表面粗糙度，Ra的最大值为25m 正确:【C】153、表示（）A. 直径为60的孔，公差带代号为F7B. 直径为60的轴，公差带代号为F7C. 直径为60的孔，公差为F7D. 直径为60的轴，公差等级为F7正确:【A】154、正投影的基本性质主要包含（）A. 实形性、积聚性、相似性B. 平行性、正交性、从属性C. 实形性、积聚性、类似性D. 平行性、定比性、相似性正确:【C】155、正确的A-A断面图是（）A. B.C. D.正确:【A】156、在正等测中，轴向简化伸缩系数为（）A. 0.5B. 0.82C. 1D. 1.22正确:【C】157、在齿轮投影为圆的视图上，绘制分度圆应采用的线型为（）A. 细实线 B. 粗实线C. 细虚线D. 细点画线正确:【D】158、画外螺纹时，在投影为非圆的视图上外螺纹的大径画成（）A. 粗实线 B. 点画线C. 细实线D. 细虚线正确:【A】159、一个平面的投影仅在H面集聚为直线，则该平面为（）A. 正垂面B. 水平面C. 侧平面D. 铅垂面正确:【D】160、一个平面的投影在V面反映实形，则该平面为（）A. 正垂面B. 水平面C. 侧平面D. 正平面正确:【D】。

工程图学基础习题集答案一、选择题1. 工程图学中，第一角投影法与第三角投影法的主要区别是什么？ - A. 投影方向不同- B. 视图数量不同- C. 视图布局不同- D. 投影平面不同答案：A2. 以下哪个不是工程图中常见的视图类型？- A. 前视图- B. 侧视图- C. 俯视图- D. 透视图答案：D二、简答题1. 请简述工程图中尺寸标注的基本原则。

答案：尺寸标注应遵循清晰、准确、一致的原则。

尺寸线应与所标注的线段垂直，尺寸数字应置于尺寸线的上方或旁边，且应避免尺寸线和数字的交叉。

2. 解释什么是剖面图，并说明其在工程图中的应用。

答案：剖面图是一种通过假想的切割面将物体切开，以显示物体内部结构的图形表示方法。

在工程图中，剖面图常用于展示零件的内部结构，以便于设计和制造过程中的理解和交流。

三、绘图题1. 根据所给的三视图，绘制一个简单零件的立体图。

答案：[此处应附上相应的立体图绘制，但由于文本限制，无法展示图形。

]2. 绘制一个带有剖面线的零件剖面图。

答案：[同上，应附上剖面图的绘制，但此处无法展示图形。

]四、综合分析题1. 给出一个复杂零件的多视图，分析其结构特点，并指出可能的制造难点。

答案：[此处应根据具体的多视图进行分析，包括零件的结构特征、尺寸精度要求、材料特性等，以及制造过程中可能遇到的技术难题。

]请注意，以上答案仅为示例，实际的习题集答案应根据具体的习题内容进行编写。

在解答习题时，应注重理论与实践相结合，不断提高自己的空间想象能力和绘图技巧。

《工程制图C》课程教学大纲课程编号：0803105005课程名称：工程制图C英文名称：ENGINEERING GRAPHICS C课程类型：专业基础必修课总学时：48 讲课学时：42 上机学时：6学时：48学分：3适用对象：四年制非机类各专业先修课程：无一、课程性质、目的和任务《工程制图C》课程是非机类各专业必修的一门技术基础课程，它在生产实践中起着表达和交流技术的语言作用，对实践性有较高的要求。

本课程的教学目的是培养和提高学生的空间思维与空间想象能力，了解工程制图相关的国家标准、掌握制图的基础理论和应用知识。

本课程的任务是培养学生用多种方法（如仪器、徒手、计算机）绘制图样的能力、培养学生的自学能力和实践能力、培养学生分析问题与解决问题的能力，为后续课程的学习和毕业后从事技术工作打下良好的基础。

二、教学基本要求本课程以图样为研究对象。

重点讨论组合体和机件的表达方法。

学完本课程应达到以下基本要求：1．了解国家标准《技术制图》和《机械制图》的相关规定；2．掌握正投影法的基本理论及应用；3．掌握组合体的绘制、读图和尺寸标注；4．掌握机件的各种表示方法和规定；5．了解轴测图的基本知识和正等轴测图的画法；6．初步掌握计算机绘图的基本操作方法。

三、教学内容及要求0．绪论①了解本课程的性质、任务和研究对象；②认识绘图（仪器、徒手、计算机）和阅图的实际意义；③了解学习该课程的基本方法。

1．工程制图基础知识与基本技能①掌握国家标准有关制图的规定（如图幅、比例、字体、图线、尺寸标注等）；②学会绘图工具和仪器的使用方法；③掌握常见几何图形的画法（如等分圆周、绘制正多边形、圆弧连接等）；④熟练掌握平面图形的绘制及尺寸标注；⑤了解徒手绘图的基本方法。

2．点、直线、平面的投影①了解投影的基本知识；②掌握几何元素的正投影特性；③掌握点的三面投影特性及两点的相对位置关系；④掌握直线的三面投影特性及直线上点的投影；⑤掌握平面的三面投影特性及平面上点和直线的投影。

工程制图C期末考试题及答案一、选择题（每题2分，共20分）1. 在工程制图中，第一角投影法与第三角投影法的主要区别是什么？A. 视图的排列顺序不同B. 投影线的方向不同C. 视图的表达方式不同D. 投影面的设置不同2. 下列哪个不是工程制图中常用的视图？A. 前视图B. 俯视图C. 左视图D. 透视图3. 在工程制图中，尺寸标注的基本原则是什么？A. 尺寸线应与被标注的表面平行B. 尺寸数字应放在尺寸线的上方或旁边C. 尺寸线应与被标注的表面垂直D. 所有选项都是4. 下列哪个符号表示螺纹？A. ∅A. φC. MD. R5. 工程制图中，哪些线型表示可见轮廓线？A. 实线B. 虚线C. 点划线D. 双点划线6. 在工程制图中，剖面图的作用是什么？A. 表达物体的内部结构B. 表达物体的外部形状C. 表达物体的尺寸D. 表达物体的材质7. 工程制图中，局部放大图的作用是什么？A. 表达物体的局部细节B. 表达物体的整体结构C. 表达物体的尺寸D. 表达物体的材质8. 下列哪个符号表示焊接符号？A. ∅B. φC. MD. ∨9. 在工程制图中，哪些线型表示中心线？A. 实线B. 虚线C. 点划线D. 双点划线10. 工程制图中，标注角度时，角度的数字应该放在什么位置？A. 角度的中心位置B. 角度的起始位置C. 角度的结束位置D. 角度的任意位置二、简答题（每题10分，共30分）1. 简述工程制图中常用的尺寸标注方法及其注意事项。

2. 解释什么是剖面图，并举例说明其在工程制图中的应用。

3. 描述工程制图中的焊接符号，并简述其在图纸中的作用。

三、绘图题（每题25分，共50分）1. 根据所给的三视图，绘制一个简单的机械零件的三维图。

2. 绘制一个包含螺纹、焊接符号和剖面图的机械部件的工程图。

答案一、选择题1. D2. D3. D4. C5. A6. A7. A8. D9. C10. A二、简答题1. 工程制图中常用的尺寸标注方法包括线性尺寸、角度尺寸、半径尺寸等。

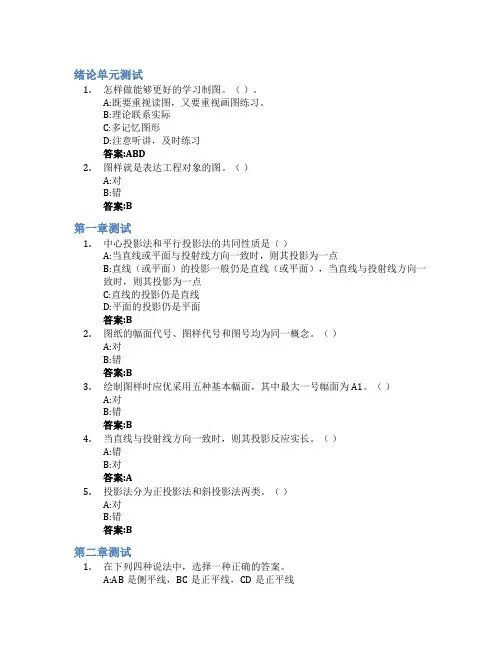

绪论单元测试1.怎样做能够更好的学习制图。

（）。

A:既要重视读图，又要重视画图练习。

B:理论联系实际C:多记忆图形D:注意听讲，及时练习答案:ABD2.图样就是表达工程对象的图。

（）A:对B:错答案:B第一章测试1.中心投影法和平行投影法的共同性质是（）A:当直线或平面与投射线方向一致时，则其投影为一点B:直线（或平面）的投影一般仍是直线（或平面），当直线与投射线方向一致时，则其投影为一点C:直线的投影仍是直线D:平面的投影仍是平面答案:B2.图纸的幅面代号、图样代号和图号均为同一概念。

（）A:对B:错答案:B3.绘制图样时应优采用五种基本幅面，其中最大一号幅面为A1。

（）A:对B:错答案:B4.当直线与投射线方向一致时，则其投影反应实长。

（）A:错B:对答案:A5.投影法分为正投影法和斜投影法两类。

（）A:对B:错答案:B第二章测试1.在下列四种说法中，选择一种正确的答案。

A:AB是侧平线，BC是正平线，CD是正平线B:AB是侧平线，BC是正平线，CD是一般位置直线C:AB是正垂线，BC是铅垂线，CD是一般位置直线D:AB是正垂线，BC是铅垂线，CD是正平线答案:D2.正垂线在（）面的投影积聚为一点。

A:对B:错答案:A3.空间两直线的相对位置只有两种：平行、相交.A:错B:对答案:A4.空间两直线的相对位置应为（）。

A:D、以上答案均有可能B:相交；C:平行；D:交叉；答案:A5.空间两直线不平行一定为交叉关系。

A:错B:对答案:A6.空间两直线不平行一定相交。

A:对B:错答案:B7.点在直线上，点的各个投影必在直线的同面投影上。

A:错B:对答案:B8.与三个投影面均倾斜的平面称为一般位置平面。

A:对B:错答案:A第三章测试1.在与轴线垂直的投影面上，圆柱体的投影为圆。

（）A:错B:对答案:B2.在与轴线平行的投影面上，圆锥体的投影为圆。

（）A:对B:错答案:B3.下列关于基本体的叙述正确的是：（）A:求平面立体表面上点的三面投影，一定要作辅助线B:球体在任何投影面上的投影总是圆C:求圆锥表面上的点的投影只能用素线法D:球体的三面投影可能是圆，也可是椭圆答案:B4.表面全是曲面或既有曲面又有平面的立体，称为回转体。

第一章测试1.当一个平面倾斜于投影面时，在该投影面上反映（）。

A:其他选项B:积聚性C:类似性D:实形性答案:C2.根据△ABC的两面投影，判断其空间位置A:侧平面B:水平面C:铅垂面D:侧垂面答案:B3.一般位置直线的投影能反映直线与投影面间的夹角。

A:错B:对答案:A4.互相垂直相交或垂直交叉的直线，若其中一直线平行于某一投影面，则两直线在该投影面的投影仍保持垂直。

A:对B:错答案:A5.一对啮合的齿轮，它们的模数和压力角必须相同。

A:对B:错答案:A第二章测试1.已知立体的正面投影和水平投影，正确的侧面投影是A:选CB:选DC:选BD:选A答案:B2.已知K点是三棱锥棱面上的点，其正面投影k’, 水平投影k的求取方法正确的作图是：A:AB:DC:C答案:ACD3.已知立体的正面投影和水平投影，正确的侧面投影是A:CB:BC:AD:D答案:D4.已知立体的正面投影和水平投影，正确的侧面投影是A:CB:DC:AD:B答案:D5.已知立体的正面投影和水平投影，正确的侧面投影是A:CB:AC:DD:B答案:B第三章测试1.在俯、左视图中，远离主视图的一侧表示机件的A:后B:前C:下D:上答案:B2.三视图的投影规律是A:其他选项B:主、左视图高平齐C:俯、左视图宽相等D:主、俯视图长对正答案:BCD3.判断下图中，两回转体之间的定位尺寸是否正确A:错B:对答案:A4.下列不正确的一组视图是A:BB:AC:D答案:B5.已知立体的正面投影和侧面投影，正确的水平投影是A:DB:AC:BD:C答案:C第四章测试1.按投射方向是否垂直于投影面，轴测图分为正轴测图和斜轴测图两大类。

A:对B:错答案:A2.正等轴测图轴测轴之间的夹角，∠X1O1Y1、∠Y1O1Z1、∠Z1O1X1分别是A:120º、150º、90ºB:180º、90º、90ºC:135º、135º、90ºD:都是120º答案:D3.正等轴测图的X、Y、Z三个方向的简化轴向伸缩系数p、q、r分别为A: 1、0.47、1B:1、1、1C: 0.82、1、1D:1、0.5、1答案:B4.在斜二测轴测图中，平行于正投影面的圆的轴测投影为圆。

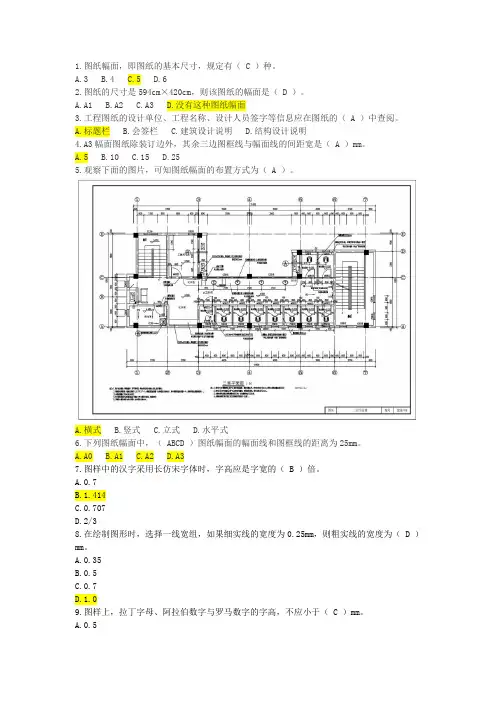

1.图纸幅面，即图纸的基本尺寸，规定有（ C ）种。

A.3B.4C.5D.62.图纸的尺寸是594cm×420cm，则该图纸的幅面是（ D ）。

A.A1B.A2C.A3D.没有这种图纸幅面3.工程图纸的设计单位、工程名称、设计人员签字等信息应在图纸的（ A ）中查阅。

A.标题栏B.会签栏C.建筑设计说明D.结构设计说明4.A3幅面图纸除装订边外，其余三边图框线与幅面线的间距宽是（ A ）mm。

A.5B.10C.15D.255.观察下面的图片，可知图纸幅面的布置方式为（ A ）。

A.横式B.竖式C.立式D.水平式6.下列图纸幅面中，（ ABCD ）图纸幅面的幅面线和图框线的距离为25mm。

A.A0B.A1C.A2D.A37.图样中的汉字采用长仿宋字体时，字高应是字宽的（ B ）倍。

A.0.7B.1.414C.0.707D.2/38.在绘制图形时，选择一线宽组，如果细实线的宽度为0.25mm，则粗实线的宽度为（ D ）mm。

A.0.35B.0.5C.0.7D.1.09.图样上，拉丁字母、阿拉伯数字与罗马数字的字高，不应小于（ C ）mm。

A.0.5B.1C.2.5D.310.下面关于比例标注描述不正确的是（ C ）。

A.比例应注写在图名的右侧B.比例应比字体高一号到两号C.比例可采用分式的形式表达D.图名下方应采用粗实线托住，比例不需要粗实线托起11.下面关于比例描述正确的是（ AB ）。

A.比例是图样与实物相对应的线型尺寸之比B.1：100大于1：200C.一个图样只能选择一个比例D.图形越复杂，则比例越小12.尺寸标注中，尺寸数值的单位是（ D ）。

A.mB.dmC.cmD.mm13.多道尺寸标注中一般标注三道尺寸线，第一道尺寸线距离图形的距离为（ B ），其他尺寸线间的距离为（）。

A.不超过10mm 7~10mmB.不小过10mm 7~10mmC.7~10mm 不小过10mmD.7~10mm 不超过10mm14.尺寸标注中，尺寸界线离开图形的距离为（ A ）。

绪论单元测试1.工程上常用的几种投影有哪些？A:轴测投影B:透视投影C:多面正投影D:标高投影答案:ABCD第一章测试1.机件的真实大小与所绘图形大小及准确度无关。

A:错B:对答案:B2.标注尺寸时，尺寸数字需标明单位。

A:对B:错答案:B3.图样中所注的尺寸，不另做说明时，均为机件加工完工时的尺寸。

A:对B:错答案:A4.尺寸数字可以标注在尺寸线下方。

A:错B:对答案:A5.角度尺寸的数字应水平书写。

A:错B:对答案:B6.尺寸线和尺寸界线用细实线绘制。

A:错B:对答案:B7.标注尺寸时，可以利用轮廓线、轴线或对称中心线作尺寸界线。

A:错B:对答案:B8.图样中汉字采用的字体是（）。

A:微软雅黑B:隶书C:宋体D:长仿宋体答案:D9.完整的尺寸是由哪几项内容组成的？A:尺寸数字B:尺寸界线C:尺寸线答案:ABC10.标注直径尺寸时，应在尺寸数字前加注符号（），标注半径尺寸加注符号（），标注球面半径尺寸加注符号（）。

A:R, SR,φB:φ ，R, SRC:R, φ, SRD:SR, φ,,R答案:B第二章测试1.投影法分几类？A:平行投影法B:中心投影法答案:AB2.平行投影法包括A:正投影法B:斜投影法答案:AB3.正投影法的投影特性是什么？A:类似性：当直线或平面与投影面倾斜时，其投影为缩短的直线或缩小的类似形。

B:积聚性：当直线或平面垂直于投影面时，其投影积聚为点或直线。

C:真实性：当直线或平面与投影面平行时，其投影反映实长或实形。

答案:ABC4.三视图的投影规律？A:“长对正”：正面投影和水平投影都能反映物体的长度B:“宽相等”：水平投影和侧面投影都能反映物体的宽度C:“高平齐”：正面投影和侧面投影都能反映物体的高度答案:ABC5.如何确定两点的相对位置？A:1） x 坐标大的在左 2） y 坐标大的在前 3）z 坐标大的在上。

B:1） x 坐标大的在右 2） y 坐标大的在前 3）z 坐标大的在下。

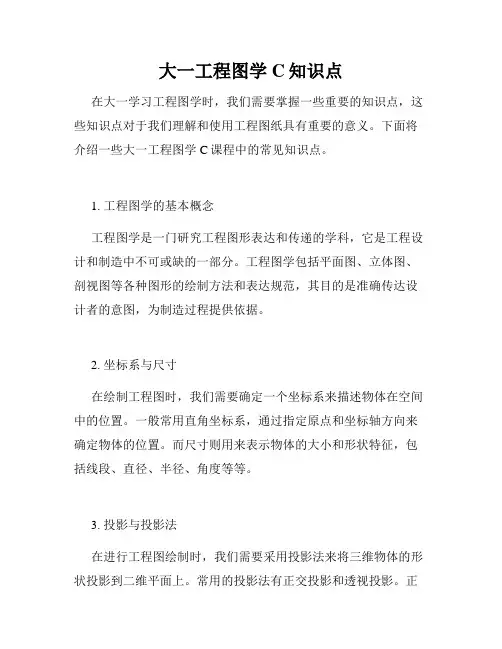

大一工程图学C知识点在大一学习工程图学时，我们需要掌握一些重要的知识点，这些知识点对于我们理解和使用工程图纸具有重要的意义。

下面将介绍一些大一工程图学C课程中的常见知识点。

1. 工程图学的基本概念工程图学是一门研究工程图形表达和传递的学科，它是工程设计和制造中不可或缺的一部分。

工程图学包括平面图、立体图、剖视图等各种图形的绘制方法和表达规范，其目的是准确传达设计者的意图，为制造过程提供依据。

2. 坐标系与尺寸在绘制工程图时，我们需要确定一个坐标系来描述物体在空间中的位置。

一般常用直角坐标系，通过指定原点和坐标轴方向来确定物体的位置。

而尺寸则用来表示物体的大小和形状特征，包括线段、直径、半径、角度等等。

3. 投影与投影法在进行工程图绘制时，我们需要采用投影法来将三维物体的形状投影到二维平面上。

常用的投影法有正交投影和透视投影。

正交投影按不同的视点和视平面分为主视图、正等轴投影图等；透视投影则更接近自然景物的观察效果。

4. 多视图投影为了全面地描述一个物体的形状和特征，常常需要绘制多个视图。

多视图投影是指在不同的平面上绘制物体的多个视图，以便准确表达物体的各种尺寸和形状特征。

常见的多视图投影有主视图、俯视图、侧视图等。

5. 剖视图在某些情况下，为了更清楚地表达物体内部的结构和细节，我们需要采用剖视图的方式来揭示物体的内部特征。

剖视图是指将物体沿一定的剖切面进行切割，并将切割面的外延部分移开，以便观察物体内部结构的图形表达方法。

6. 尺寸标注和符号尺寸标注和符号是工程图学中非常重要的一环，它们帮助人们理解和使用工程图纸。

尺寸标注的目的是准确传达物体的尺寸和形状特征，采用一定的标注线、箭头和数字来表示。

而符号则代表一些特定的物体或特征，如零件、焊缝、表面质量等。

7. 线型和线宽工程图纸中的线型和线宽对于表达不同对象和特征具有重要意义。

常见的线型有实线、虚线、点线等，它们用于表示不同的对象，如轮廓线、切割线、中心线等。

工程制图与C形考作业和HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】学号2——《工程制图与CAD》形考作业1、2和3《工程制图与CAD》形考作业一一、单项选择题（每题2分，共40分）1、详图索引符号中的圆圈直径是（ C）。

A、14mmB、12mmC、10mmD、8mm2、对于（ A ），一般用分轴线表达其位置。

A、隔墙B、柱子C、大梁D、屋梁3、定位轴线一般用（ C）表示。

A、细实线B、粗实线C、细点划线D、双点划线4、不能用于定位轴线编号的拉丁字母是（ D ）。

A、OB、IC、ZD、以上全部5、相对标高的零点正确的注写方式为（ C ）。

A、+0.000B、-0.000C、±0.000D、无规定6、定位轴线A/3表示（ D ）。

A、A轴线之后附加的第3根轴线B、A轴线之前附加的第3根轴线C、3轴线之前附加的第A根轴线D、3轴线之后附加的第A根轴线7、关于建筑平面图的图示内容，以下说法错误的是（ B ）。

A、表示内外门窗位置及编号B、表示楼板与梁柱的位置及尺寸C、注出室内楼地面的标高D、画出室内设备和形状8、建施首页图没有（ D ）。

A、图纸目录B、设计说明C、总平面图D、工程做法表9、建筑剖面图一般不需要标注（ C ）等内容。

A、门窗洞口高度B、层间高度C、楼板与梁的断面高度D、建筑总高度10、下列（ A ）必定属于总平面表达的内容。

A、相邻建筑的位置B、墙体轴线C、柱子轴线D、建筑物总高11、正交和极轴追踪是（ B ）。

A、名称不同，但是一个概念B、正交是极轴的一个特例C、极轴是正交的一个特例；D、不相同的概念12、下面（ B ）名称不能被修改或删除。

A、标准层B、０层C、未命名的层D、缺省的层13、精确绘图的特点（ C ）。

A、精确的颜色B、精确的线宽C、精确的几何数量关系D、精确的文字大小14、下面（ B ）可以作为过滤器条件。

《工程图学C》教学大纲课程编码：08297007课程名称：工程图学(C)英文名称：Engineering Graphics C开课学期：1学时/学分：40/ 2.5课程类型：学科基础课开课专业：测控技术与仪器、自动化、通信工程、信息工程、光信息科学与技术等专业选用教材：《工程图学与CAD基础》任长春李苏红主编吉林大学出版社2001。

主要参考书：1、高俊亭主编：《工程制图》，高等教育出版社2004。

2、何铭新, 钱可强主编：《机械制图》，高等教育出版社2004。

3、王秀英主编：《工程制图》，科学出版社2002。

4、侯洪生主编：《计算机绘图实用教程》，科学出版社2005。

执笔人：孟祥宝一、课程性质、目的与任务工程图学是研究绘制和阅读工程图样的一门既有系统投影理论又有较强实践环节的技术基础课。

设计制造机器和工程项目施工都离不开工程图样，使用维修设备也要通过阅读图样了解其结构性能。

因此，工程图样作为一项重要的技术文件是用来表达和交流设计思想的重要信息工具，是工程界的一门通用图形语言。

本课程培养学生的绘图、读图和空间想象能力，为后续相关课程和从事工程技术工作储备必要的工程背景和基础知识。

二、教学基本要求1．学习正投影基本理论；2．学习制图国家标准基本规定，培养查阅设计资料和相关标准的能力；3．培养绘制和阅读简单工程图样（徒手草图、尺规绘图和计算机绘图）的技能；4．培养初步的零部件表达能力和空间构思能力；5．培养认真负责的工作态度和严谨细致的工作作风，塑造动手能力、工程意识。

三、各章节内容及学时分配绪论（0. 5学时）教学目的与要求了解工程图样在生产实践中的作用。

教学内容一、本课程的主要任务二、本课程的学习方法考核要求本部分不考核。

第一章制图的基本知识（3.5学时）教学目的与要求理解、掌握并遵守国家标准基本规定（图幅、比例、字体、图线、尺寸标注等）。

正确使用绘图工具，掌握基本几何作图方法，做到作图正确、图线分明、字迹工整。

工程图学（吉林联盟）长春大学智慧树知到答案2024年第一章测试1.已知点A、B的两面投影，下面哪个说法是正确的。

A:A在B之左，B在A之后 B:A在B之下，B在A之后 C:A在B之上，B 在A之前 D:A在B之下，B在A之前答案:D2.下列直线，不是投影面平行线的是。

A:B B:D C:C D:A答案:C3.箭头所指不反映线段实长的是。

A:B B:A C:C D:D答案:B4.下图中，哪一个图表示了E点属于直线AC。

A:C B:B C:D D:A答案:C5.下图中哪个图的α角反映了直线AB对H面的倾角。

A:B B:A C:C D:D答案:A6.下图中两直线相交的是。

A:B B:DC:C D:A答案:C7.下图中，哪一个不是直角三角形。

A:D B:C C:A D:B答案:A8.图中a'd'//b's'//c'e'，ad//bs，判断直线BS、CE是否属于平面ABC。

A:BS不属于，CE属于B:BS属于，CE不属于C:BS不属于，CE不属于 D:BS属于，CE属于答案:B9.直线EF与平面不平行的是。

A:B B:C C:AD:D答案:D10.图中A面与B面的交线是。

A:侧平线 B:一般位置线C:水平线 D:正平线答案:D第二章测试1.下列图中，棱柱或棱锥投影关系正确的是哪一个？A:DB:CC:AD:B答案:A2.下列图中，棱柱或棱锥投影关系不正确的是哪一个？A:BB:CC:AD:D答案:C3.下列图中，点A不属于圆锥面的是哪一个?A:DB:CC:BD:A答案:A4.根据主、俯视图判断左视图哪一个正确？A:DB:CC:BD:A答案:A5.根据主、俯视图判断左视图哪一个正确？A:CB:DC:AD:B答案:A6.已知相贯立体的正面投影和水平投影，它的侧面投影是？A:AB:CC:BD:D答案:D7.已知切割后的圆锥主、俯视图，左视图正确的是？A:AB:BC:CD:D答案:D8.已知立体的正面投影和水平投影，它的侧面投影是？A:BB:AC:DD:C答案:D9.根据主、俯视图判断左视图哪一个正确？A:AB:BC:DD:C答案:C10.下列图中，棱柱或棱锥投影关系中不正确表达的是哪一个？A:DB:BC:AD:C答案:C第三章测试1.选择正确的左视图。

工程图学C实验课程介绍1.教学单位名称：机械科学与工程学院2.实验中心名称：公共计算机实验教学中心3.课程名称：工程图学C4.课程代码：412065.课程类别：学科基础课6,课程性质：必修7.课程学时：56学时，其中含实验6学时8.课程学分：3.59.面向专业：材料物理；电子信息科学与技术，微电子科学与工程，电子科学与技术，生物医学工程，电子信息工程，理科试验班（半导体化学）；测控技术与仪器，电气工程及其自动化10.实验课程的教学任务、要求和教学目的：教学任务了解计算机辅助设计软件（AUtoCAD）的功能；上机验证软件命令的操作步骤和各参数设置及功能；熟练应用软件功能快速准确完成相应章节"上机实践’’中的工程图样的的绘制和标注；培养学生应用现代工程设计手段的能力，为后续课程的学习和课程设计及毕业设计打下坚实基础。

教学要求(1)能够熟练掌握AutoCAD绘图软件基本命令的操作与使用，熟悉常用命令的快捷操作。

能够正确绘制、编辑各类平面图形和常见二维工程图样。

(2)能够按照国家标准中制图相关标准要求对图层、图线、文字、标注等进行规范的设置和使用。

(3)实验教学全程有任课教师辅导，及时解答学生遇到的问题，提高学生的学习效率。

教学目的通过上机操作练习，使学生熟悉AUtOCAD绘图软件操作界面，按照相关国家标准要求设置规范的绘图环境，掌握基本命令、基本操作，能在AutoCAD绘图软件环境下绘制规范完整的机械工程图样。

11.学生应掌握的实验技术及实验能力(1)了解AUtoCAD软件的工作界面，学会管理图形文件。

(2)理解命令执行的基本过程。

掌握常用绘图命令、编辑命令及辅助绘图工具的使用，学会绘制常见二维图形。

(3)理解图层设置、文字样式设置、尺寸标注样式设置的意义，学会设置规范的绘图环境,学会绘制完整规范的机械零件图样。
