配电箱安装规范

配电箱规章条例引言概述：配电箱是电力系统中非常重要的组成部份，它用于将电能分配到各个电路中，确保电力的安全和稳定供应。

为了保障人员和设备的安全，各国都制定了相应的配电箱规章条例。

本文将详细介绍配电箱规章条例的内容和要求。

一、配电箱的安装要求：1.1 安装位置选择：配电箱应安装在通风良好、干燥、无腐蚀性气体和易燃物质的场所，远离易燃易爆物品和水源。

1.2 安装高度要求：配电箱应安装在离地面1.8米以上的位置，以防止被人为碰触或者受潮。

1.3 安装固定要求：配电箱应采用专用支架或者金属固定件固定在墙面或者地面上，确保坚固可靠。

二、配电箱的电气要求：2.1 额定电流和额定电压：配电箱的额定电流和额定电压应符合国家标准，以保证电力系统的正常运行。

2.2 过载保护：配电箱应配备过载保护装置，一旦电流超过额定值，保护装置会自动切断电路，避免设备过载损坏。

2.3 短路保护：配电箱应配备短路保护装置，当电路发生短路时，保护装置能够迅速切断电路，防止火灾和设备损坏。

三、配电箱的维护要求：3.1 定期巡检：配电箱应定期进行巡检，检查电线、接线端子和开关的连接是否坚固，有无异常发热等情况。

3.2 清洁保养：配电箱应保持清洁，定期除尘和擦拭，避免灰尘和杂物积累导致电器元件故障。

3.3 维修记录：对于配电箱的维修和更换部件，应及时记录，以便日后查询和维护。

四、配电箱的安全要求：4.1 防护措施：配电箱应配备防护罩或者防护门，以防止人员误触电器元件导致触电事故。

4.2 防雷措施：配电箱应采取防雷措施，如安装避雷器等，以保护电力系统免受雷击伤害。

4.3 紧急停电装置：配电箱应配备紧急停电装置，以便在紧急情况下能够迅速切断电源，确保人员和设备的安全。

五、配电箱的标识要求：5.1 标识内容：配电箱应在外壳上标明电气参数、额定电流、额定电压等重要信息，以便人员正确使用和维护。

5.2 标识位置：配电箱的标识应清晰可见，不得被遮挡，方便人员查看和操作。

配电箱、开关箱安装技术规范1、配电系统应配备配电室、总配电箱、分配电箱、开关箱，实行分级配电。

即三级配电、二级漏电保护。

2、配电箱与照明配电箱分开设置，如合置在同一配电箱内，动力和照明线路应分路设置。

开关箱应由末级分配电箱配电。

3、配电箱应设在靠近电源的地区，分配电箱应装设在用电设备或负荷相对集中的地区。

分配电箱与开关箱的距离不得超过30M，开关箱与其控制的固定电气设备之间的水平距离不得超过3M，移动式用电设备不得超过5M。

4、配电箱、开关箱应装设在干燥、通风及常温场所，不允许安装损坏严重的气体、烟气、蒸气及其它有害介质中，不得装设在易受外来固体物撞击，强烈振动，液体侵溅及热源烘烤的场所。

5、配电箱、开关箱周围应有足够的空间和通道，以便两人同时工作，不得堆放任何妨碍操作、维修的物品，不得有灌木杂草。

6、固定式配电箱、开关箱底部与地面之间的垂直距离应大于1.3M，小于1.5M，移动式分配电箱、开关箱的下底与地面垂直距离宜小于0.6M，大于1.5M。

7、配电箱、开关箱内的连接线应为绝缘导线，接头不得松动。

不得有外露带电部分。

8、配电箱、开关箱的金属箱体，金属电器安装板，以及箱内电器的非带电金属底座、外壳等必须作保护接零。

保护零线应通过接线端子板连接。

9、配电箱、开关箱内电器必须可靠、完好，不准使用损坏、不合格的电器。

10、每台设备应有各自专用的开关箱，必须实行“一机一闸”制，严禁用同一个开关、电器直接控制两个或多个电气设备和插座。

开关箱内必须装设漏电保护器。

11、开关箱内的漏电保护器，额定泄漏动作电流不得大于30mA，额定漏电动作时间应小于0.1S。

使用潮湿、有腐蚀介质场所的漏电保护器，其额定动作电流大于15mA，动作时间不大于0.1S。

12、手动开关电器仅允许直接控制照明电路，其容量不大于5.5KW 的动力电路。

容量大于5.5KW的动力电路应采用自动开关电器，或降压起动装置控制。

13、配电箱、开关箱内导线的进出口应设在箱底，严禁设在箱体的上顶面、侧面、后面或箱门处。

配电箱安装规范和标准最新配电箱作为电力系统的重要组成部分，其安装规范和标准对于确保电力系统的安全、可靠运行至关重要。

以下是配电箱安装的最新规范和标准：开头：配电箱安装应遵循国家和行业相关标准，确保其安全性、功能性以及与环境的协调性。

安装前，应仔细检查配电箱的型号、规格是否符合设计要求，并确认所有配件齐全、无损。

正文：1. 安装地点选择：配电箱应安装在干燥、通风良好、无腐蚀性气体和易燃易爆物品的环境中。

避免安装在潮湿、高温或有强烈振动的地方。

2. 基础设置：配电箱的基础应坚实、平整，确保箱体稳定。

基础高度应符合人体工程学原理，便于操作和维护。

3. 电气连接：所有电气连接应使用符合标准的导线和接线端子，确保连接牢固、接触良好，避免因接触不良导致的发热和故障。

4. 接地和防雷：配电箱必须有良好的接地系统，以确保在发生故障时能够安全地导引电流至地面。

同时，应安装防雷装置，以防止雷击对配电箱造成损害。

5. 标识和警告：配电箱外部应有清晰的标识，标明电压等级、电流容量等信息。

同时，应设置警告标志，提醒非专业人员不得操作。

6. 操作空间：在配电箱周围应有足够的操作空间，以便于进行日常的检查、维护和紧急操作。

7. 防护措施：配电箱应具备一定的防护等级，以防止灰尘、水和其他异物进入，影响设备的正常运行。

8. 电缆敷设：电缆应按照规定的路径敷设，避免交叉和重叠，减少电磁干扰。

电缆入口处应有密封措施，防止水分和异物侵入。

9. 定期检查和维护：配电箱应定期进行检查和维护，确保所有部件处于良好状态，及时发现并处理潜在的安全隐患。

10. 符合环保要求：在安装和使用过程中，应遵守环保法规，减少对环境的影响。

结尾：配电箱的安装和使用应严格遵守上述规范和标准，以确保电力系统的安全稳定运行。

任何违反规范的行为都可能导致严重的安全事故，因此，相关人员必须具备相应的专业知识和技能，严格按照规范操作。

同时，随着技术的发展和标准的更新，相关人员也应不断学习和适应新的规范要求。

配电箱的安装规范及注意事项配电箱是电气安装中非常重要的设备，用于保护和控制电力系统的正常运行。

在进行配电箱的安装过程中，需要遵守一些相关的规范和注意事项，以确保电力系统的稳定和安全。

以下是关于配电箱安装规范及注意事项的详细说明。

一、规范1.适用范围：配电箱安装适用于各种类型的建筑物、工业设施和公共场所。

2.环境条件：安装配电箱的环境应符合国家电气安装规范的要求，避免高温、潮湿、腐蚀气体等不利于设备正常运行的条件。

3.安装位置：配电箱应放置在通风良好、干燥、不易受到机械撞击和火灾危险的位置。

箱顶部距地面1.8米以上。

4.接地：配电箱应正确接地，接地电阻应符合规范要求。

5.过电压保护：应根据实际情况配置过电压保护装置，防止因雷电等因素引起的过电压对设备的损坏。

6.安全间距：配电箱与其他设备之间应保留足够的安全间距，方便维修和操作。

7.网络连接：配电箱应与其他电气设备和系统正确连接，保证正常的电力供应和信号传输。

8.标识：配电箱应附有明确的标识，包括电压等级、额定容量、线路图、使用说明等信息。

二、注意事项1.安全操作：在进行配电箱安装过程中，需要严格遵守相关的安全操作规程，保护好自己和他人的人身安全。

2.材料选择：选择适合的材料和配件进行安装，确保使用寿命和性能符合要求。

3.安装方法：根据具体情况选择合适的安装方法，遵循设备制造商提供的安装指导。

4.线缆布线：合理布置线缆，避免交叉干扰和短路现象，确保电气系统的正常运行。

5.电流负载：根据实际负载情况选择适当的配电箱容量，避免过载和过热等问题。

6.绝缘检测：在安装完成后，需要进行绝缘检测，确认绝缘性能符合要求。

7.定期检查：定期检查配电箱及其相关设备的使用情况，及时发现并处理故障。

8.记录和备份：安装过程中需要做好相关记录和备份，以便后续的维护和管理。

通过遵守上述规范和注意事项，可以确保配电箱的安装质量和电力系统的稳定运行。

此外，还需要根据具体的项目和要求，结合实际情况进行相关的安装设计和施工，以满足具体的电力需求和安全要求。

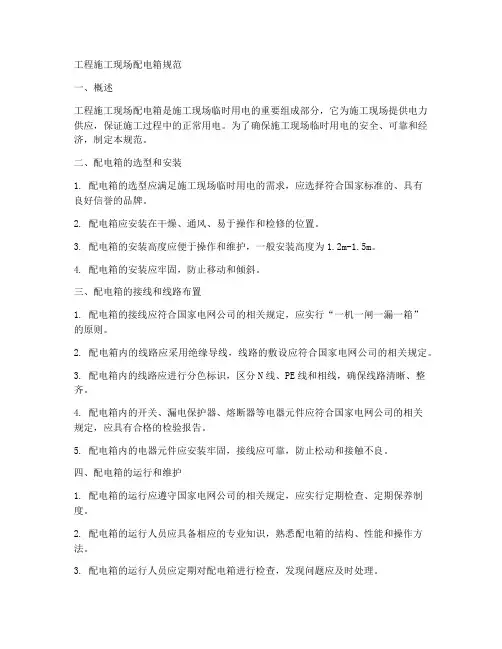

工程施工现场配电箱规范一、概述工程施工现场配电箱是施工现场临时用电的重要组成部分，它为施工现场提供电力供应，保证施工过程中的正常用电。

为了确保施工现场临时用电的安全、可靠和经济，制定本规范。

二、配电箱的选型和安装1. 配电箱的选型应满足施工现场临时用电的需求，应选择符合国家标准的、具有良好信誉的品牌。

2. 配电箱应安装在干燥、通风、易于操作和检修的位置。

3. 配电箱的安装高度应便于操作和维护，一般安装高度为1.2m-1.5m。

4. 配电箱的安装应牢固，防止移动和倾斜。

三、配电箱的接线和线路布置1. 配电箱的接线应符合国家电网公司的相关规定，应实行“一机一闸一漏一箱”的原则。

2. 配电箱内的线路应采用绝缘导线，线路的敷设应符合国家电网公司的相关规定。

3. 配电箱内的线路应进行分色标识，区分N线、PE线和相线，确保线路清晰、整齐。

4. 配电箱内的开关、漏电保护器、熔断器等电器元件应符合国家电网公司的相关规定，应具有合格的检验报告。

5. 配电箱内的电器元件应安装牢固，接线应可靠，防止松动和接触不良。

四、配电箱的运行和维护1. 配电箱的运行应遵守国家电网公司的相关规定，应实行定期检查、定期保养制度。

2. 配电箱的运行人员应具备相应的专业知识，熟悉配电箱的结构、性能和操作方法。

3. 配电箱的运行人员应定期对配电箱进行检查，发现问题应及时处理。

4. 配电箱的运行人员应定期对配电箱的电器元件进行维护，确保其正常运行。

五、配电箱的安全防护1. 配电箱应设置防护罩，防止灰尘、水分、腐蚀性气体等进入配电箱内部。

2. 配电箱应设置可靠的接地装置，确保配电箱的安全运行。

3. 配电箱的进出口应设置防护措施，防止动物进入配电箱内部。

4. 配电箱应设置明显的标志，标明配电箱的名称、电压、电流、操作规程等信息。

本规范是根据国家电网公司的相关规定和施工现场的实际情况制定的，旨在确保施工现场临时用电的安全、可靠和经济。

希望各施工单位认真遵守本规范，确保施工现场临时用电的安全。

配电箱安装规范配电箱安装规范一般要求：1.配电箱、柜的技术指标必须符合规范和设计要求。

投标人应明确生产产品执行的标准，并提供相应的国标、行标或企标。

2.所有电气元件及技术参数必须符合设计要求。

如需更改，必须按照正规工程资料表格的要求填写并经相关方面签字认可，否则由供货单位负责。

3.根据本工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品，并通知相关人员验收通过后，方可全面生产。

箱（柜）体部分：1.配电箱、柜的板材必须符合国家有关要求。

落地柜用2.0mm厚冷轧板制作，照明配电箱及控制箱大于等于600mm的用2.0mm厚冷轧钢板，小于600mm的用1.5mm厚冷轧钢板制作。

二层底板需用2mm厚冷轧板。

2.落地柜配活顶盖，配电箱不开敲落孔。

3.照明箱应设二层门，二层底板与箱体、柜体之间的安装螺栓不小于M5，二层底板返边与箱底不小于30mm。

4.配电箱采用按锁，箱、柜采用通用锁，每把锁配两把钥匙。

5.配电箱、柜的金属部分必须良好接地，配电箱、柜的门、敷板等处装设电器，并可开启时以裸铜软线穿透明塑料管与接地金属构架可靠连接。

6.暗装箱箱体板厚低于3mm的在箱体左侧背后附一根通长40×4镀锌扁钢，两端各长出箱体15cm。

箱体板厚大于3mm的在箱体左侧背后上、下两端各焊一根40×4镀锌扁钢，超出箱体15cm。

暗装箱左、右两侧的中间上下各敷设一根L40×4×50角钢。

7.配电箱体、柜体型号、材质、颜色由建设单位确定，并有文字签字记录。

8.所有配电柜均须配10#基础槽钢，基础槽钢的外径与配电柜下口外径一致。

9.两台或两台以上的配电箱、柜相邻敷设时，箱、柜的高度、厚度应一致。

厂方不清楚的可与施工方联系落实。

4.14 在使用PE线时，应该选择BVR线，并按照GB -2002的要求选择线径。

4.15 在安装配电箱和柜时，需要考虑氧化镁等电缆的安装空间。

根据图纸规格和导线数量，应该留出足够的配线空间，包括箱体二层板与箱体之间以及二层板与箱体四周。

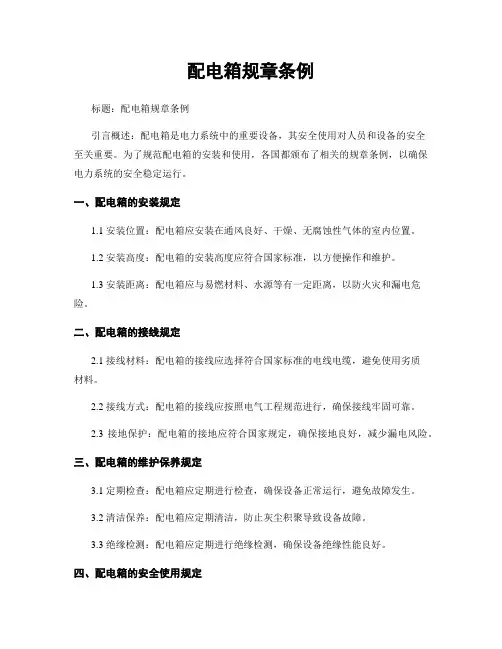

配电箱规章条例标题：配电箱规章条例引言概述：配电箱是电力系统中的重要设备，其安全使用对人员和设备的安全至关重要。

为了规范配电箱的安装和使用，各国都颁布了相关的规章条例，以确保电力系统的安全稳定运行。

一、配电箱的安装规定1.1 安装位置：配电箱应安装在通风良好、干燥、无腐蚀性气体的室内位置。

1.2 安装高度：配电箱的安装高度应符合国家标准，以方便操作和维护。

1.3 安装距离：配电箱应与易燃材料、水源等有一定距离，以防火灾和漏电危险。

二、配电箱的接线规定2.1 接线材料：配电箱的接线应选择符合国家标准的电线电缆，避免使用劣质材料。

2.2 接线方式：配电箱的接线应按照电气工程规范进行，确保接线牢固可靠。

2.3 接地保护：配电箱的接地应符合国家规定，确保接地良好，减少漏电风险。

三、配电箱的维护保养规定3.1 定期检查：配电箱应定期进行检查，确保设备正常运行，避免故障发生。

3.2 清洁保养：配电箱应定期清洁，防止灰尘积聚导致设备故障。

3.3 绝缘检测：配电箱应定期进行绝缘检测，确保设备绝缘性能良好。

四、配电箱的安全使用规定4.1 禁止私拉乱接：禁止私拉乱接电线，避免电路短路、漏电等安全隐患。

4.2 防止过载：配电箱应根据设备负荷合理配置，避免过载使用。

4.3 紧急开关：配电箱应设有紧急开关，以便在发生故障时及时切断电源。

五、配电箱的更新改造规定5.1 更新设备：配电箱老化或损坏时，应及时更换更新设备，确保设备正常运行。

5.2 改造升级：配电箱功能不足时，可以进行改造升级，提升设备性能。

5.3 合规改造：配电箱改造应符合国家规定，确保改造后设备符合安全标准。

结论：配电箱规章条例的制定和遵守对于电力系统的安全运行至关重要，只有严格遵守规定，才能确保电力系统的稳定性和可靠性。

希望相关单位和个人能够加强对配电箱规章条例的学习和遵守，共同维护电力系统的安全稳定。

户内配电箱安装规范户内配电箱是指安装在住宅或其他建筑物内部的配电设备，用于接入电网的电能分配以及保护终端设备的安全。

为确保户内配电箱的正常运行和使用安全，需要按照一定的安装规范进行安装。

以下是户内配电箱安装规范的要点：1. 安装位置选择户内配电箱应安装在通风良好、防潮、无易燃易爆物品的位置，避免阳光直射和震动。

同时，应选择低于1.7米的位置，以方便使用和维护。

2. 安装基座安装户内配电箱时，应首先安装基座。

基座应具备良好的抗压和防震性能，并与墙面或地面连接牢固。

基座的高度应适合人体工程学，便于对箱体进行操作。

3. 安装高度户内配电箱的安装高度应根据当地的电气安全规范确定。

一般来说，住宅的配电箱安装高度为1.2米至1.5米之间。

4. 电缆和导线的引入电缆和导线的引入应设置合理的进线及分支线通道。

进线通道应预留足够的长度，避免拉线过紧或弯曲过度。

分支线通道应整齐有序，避免交叉。

进线通道和分支线通道应设有疏水装置，防止水分进入配电箱。

5. 接地和短路保护户内配电箱必须进行接地，接地电阻应符合当地电气安全规范的要求。

配电箱应设有短路保护装置，如熔断器或微型断路器等。

6. 标识和标示户内配电箱应进行合理的标识和标示。

标识应清晰可见，标示内容应包括配电箱的功率、电压、电流等相关信息，以及相应的警示标志。

7. 维护和检查户内配电箱应定期检查和维护，确保设备正常运行和安全可靠。

在检查和维护时，应断开电源，采取相应的安全措施。

8. 使用注意事项户内配电箱的使用过程中，应注意以下事项：- 禁止乱接乱拆电线，严禁私拉乱接电源；- 禁止超负荷使用电器设备，以免引发火灾或其他安全事故；- 禁止在配电箱周围堆放易燃易爆物品，防止火灾事故；- 定期巡视配电箱，发现异常及时处理，确保安全运行。

以上是户内配电箱安装规范的要点，通过按照这些规范进行安装和使用，可以保证户内配电箱的正常运行和使用安全。

提醒大家在安装和维护户内配电箱时，务必遵守相关的电气安全规范，并在需要时请专业人员进行操作。

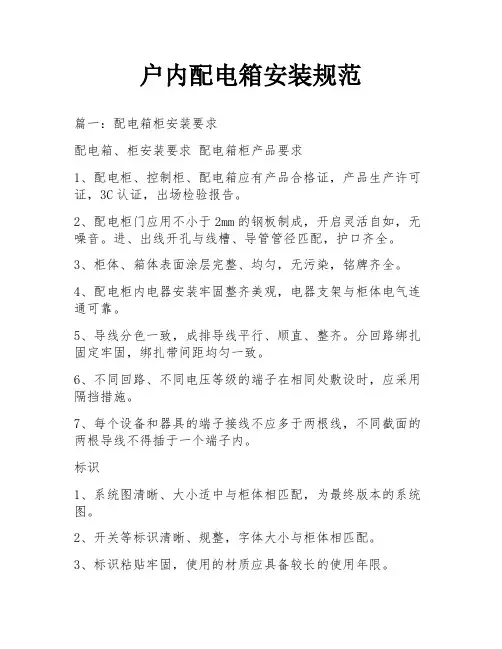

户内配电箱安装规范篇一：配电箱柜安装要求配电箱、柜安装要求配电箱柜产品要求1、配电柜、控制柜、配电箱应有产品合格证，产品生产许可证，3C认证，出场检验报告。

2、配电柜门应用不小于2mm的钢板制成，开启灵活自如，无噪音。

进、出线开孔与线槽、导管管径匹配，护口齐全。

3、柜体、箱体表面涂层完整、均匀，无污染，铭牌齐全。

4、配电柜内电器安装牢固整齐美观，电器支架与柜体电气连通可靠。

5、导线分色一致，成排导线平行、顺直、整齐。

分回路绑扎固定牢固，绑扎带间距均匀一致。

6、不同回路、不同电压等级的端子在相同处敷设时，应采用隔挡措施。

7、每个设备和器具的端子接线不应多于两根线，不同截面的两根导线不得插于一个端子内。

标识1、系统图清晰、大小适中与柜体相匹配，为最终版本的系统图。

2、开关等标识清晰、规整，字体大小与柜体相匹配。

3、标识粘贴牢固，使用的材质应具备较长的使用年限。

4、各支路电缆应有电子版标识牌，标识字迹清晰。

5、强弱电端子应分别敷设，并应标识明显，导线接续端子处，线号编码齐全，字迹清楚，不易退色。

配电柜、控制柜安装1、配电柜、控制柜和基础型钢用螺栓固定牢固。

配电柜安装垂直度不大于1.2‰，成排盘面全长平整度不大于4mm。

2、柜间接缝均匀一致，不大于2mm。

3、并排安装的配电柜应平行，柜间间距符合要求。

4、配电柜入柜的导管排列整齐，出地面高度不低于50mm，高度一致，管口光滑，护口齐全，管口在穿完线后封堵严密。

5、配电柜导线按相序或用途分色一致，接线牢固，端子规格和电线、电缆芯线规格相匹配，且不得用开口端子。

可动部位的电线，线束有外套塑料管等加强绝缘保护层；可转动部位的两端用卡子固定。

6、母线的相序排列正确，间距合理均匀一致，并应涂色或表面热塑。

7、母线与母线，当采用螺栓连接时，其孔径、螺旋直径、拧紧力距应符合要求。

并应涂以电力复合脂。

8、柜内应设N排、PE排，导线入排顺直、美观，螺栓与端子匹配，有防松措施。

1、严格计算电流，保证三相平衡式供电。

2、大于80A以上的主开关须加装灭弧片。

3、箱体内不得有空洞，缆线入口要灭弧封闭。

4、同一箱内，不得设置多处接地端，接零端。

5、严禁在箱内摆放接头。

6、同一箱内，零地线的组别及线径、数量配比，零地线在汇流排上要同步依序排列。

7、电箱内要建立两级标示说明，为施工方的一端应以施工图为准，要求每一条线都有，为用户端的一方，要求方位准确。

8、建立逐级跳闸程序，其故障动作顺序应该从小到大，规范后不得越级跳闸。

9、未经线耳处理的导线，要弯成“？”型接入，以增大接触面积，严禁将大小不一的线缆并排一字接入同一孔内。

10、电度表要受主开关保护，严格确定从小到大关闭全部负载端后，从大到小依序合闸。

11、电流负感器接主地位，严禁开路。

12、箱体接地、箱门接地、箱和周边所有铁件同地。

13、通电设施一切附件选用优质铜材，不得使用铁件（主含：线耳、螺钉、螺母、垫片、汇流排等）。

14、地线线耳必须正反水平平压，两个为一组，组别用垫片或螺母垫平，完成后要水平一条线重叠，不可成星型、三角形、多边形。

15、各组回路独立进线，保证拆卸时不影响其他组回路的美观及供电状态。

16、不得一孔多线，不可避免时须将多线压接并成一条由线耳接入。

17、回路清晰，拉线平整，零地线分别绑扎。

18、扎带及胶布分布均匀，无脱落、散乱。

19、相线上下对应一致，分别用黄绿红三色表示，不得乱色、乱相。

20、各螺丝钉及连接件要牢固可靠，无松动。

21、建立安全警示标志，箱门的标示要醒目。

22、完成后的电箱，内外各件应开合顺畅，特别是试验按钮，要无阻碍，自动复位迅速。

23、线缆在箱内的摆放不得有头重脚轻之嫌，要左右分明、上下均匀。

配电箱安装要求是：1、配电箱不得安装在潮湿，有蒸气，有腐蚀的地方，一般安装在大门后或进门边鞋柜上部易开关的地方。

2、配电箱安装高度距离地面1.5m为宜。

3、配电箱内应设置漏电断路，漏电动作电流不应大于30MA，有超负荷保护功能，并分出数路出线，分别控制照明、空调插座，其回路应确保负荷正常使用。

4、照明及电热负荷线径截面的选择应使导线的安全流量大于该分路内所有电器额定电流之和，各分路线的容量不允许超过进户线的容量。

5、配电箱内，应分别设置零线和保护地线（PE线）汇流排，零线和保护线应在汇流排上连接，不得绞接，并应有编号。

6、配电箱内的漏电开关，空气开关，排列整齐，并标明各回路控制照明，空调、插座的用电回路名称及编号。

7、配电箱应安装平整、牢固、可靠安全。

8、配电箱进出回路线都应有电线保护管插入进行保护。

9、电工作业后期完工后，应对插座、开关、灯具等进行检查试用，应符合《电气安置、安装工程电气设备交接试验标准》的有关规定，并作好记录。

10、并通过公司质检员检测验收合格后，方可交付使用。

11、电工自测：（1）、各种灯具安装位置正确，端正平整、牢固可靠。

（2）、各种面合、平直、牢固、面板贴墙面、板面。

（3）、各种开关开启灵活、控制灵敏。

（4）、各种灯具全亮，并控制有程序。

（5）、各种插座用（小灯泡插入式测试）通电良好。

（6）、空气开关、漏电开关开启灵活、控制灵敏。

12、临地施工用电须知：（1）、临时施工用配电箱，带空气、漏电开关。

（2）、工地电器设备及工作灯用电，配电缆线。

（3）、电缆线应用插头连接插座使用施工用电。

配电箱应用不可燃材料制作；触电危险性小的生产场所和办公室，可安装开启式的配电板；在触电危险性大或作业环境较差的加工车间、铸造、锻造、热处理、锅炉房、木工房等场所，应安装封闭式箱柜；在有导电性粉尘或产生易燃易爆气体的危险作业场所，必须安装密闭式或防爆型的电气设施；配电箱各电气元件、仪表、开关和线路应排列整齐，安装牢固，操作方便。

简述配电箱安装步骤及要求配电箱是电力系统中的重要设备，用于对电能进行分配和控制。

正确的配电箱安装步骤和要求对于保障电力系统的安全稳定运行至关重要。

下面将简要介绍配电箱安装的步骤和要求。

一、安装步骤：1.确定安装位置：选择一个干燥、通风良好的位置安装配电箱，远离易燃易爆物品，并确保周围没有遮挡物。

2.安装支架：根据配电箱的尺寸和重量，选择合适的支架进行安装。

支架必须牢固可靠，能够承受配电箱的重量。

3.安装导轨：将导轨固定在支架上，导轨用于固定和安装配电箱的模块。

4.接地处理：配电箱必须正确接地，以确保人身安全和设备正常运行。

接地线应连接到配电箱的接地螺丝，并与地面接地系统连接。

5.安装配电箱：将配电箱的模块安装在导轨上，并确保模块与导轨连接牢固。

注意避免模块之间的短路和接触不良。

6.连接电源线：将电源线连接到配电箱的输入端，确保连接牢固可靠，避免接触不良和短路。

7.连接负载线：将负载线连接到配电箱的输出端，确保连接牢固可靠，避免接触不良和短路。

8.安装门锁：配电箱的门上应安装可靠的锁，以防止未经授权的人员打开和操作配电箱。

9.整理线缆：将电源线和负载线整理好，避免交叉和纠缠，确保线路的清晰和整洁。

10.检查和测试：完成安装后，对配电箱进行全面检查和测试，确保所有连接正确可靠，没有漏电和短路等问题。

二、安装要求：1.安全要求：配电箱的安装必须符合相关的安全规范和标准，保证人身安全和设备安全。

2.通风要求：配电箱应安装在通风良好的位置，避免过热和积灰，确保设备的正常运行和散热。

3.可靠性要求：配电箱的安装必须牢固可靠，能够承受正常运行时的振动和冲击，确保设备的稳定性和长寿命。

4.接地要求：配电箱必须正确接地，接地电阻应符合相关标准，以确保人身安全和设备的正常运行。

5.布线要求：电源线和负载线的布线应合理有序，避免交叉和纠缠，方便日后的维护和管理。

6.操作要求：配电箱的开关、按钮和指示灯等操作元件应明确标识和操作说明，方便操作和维护人员的使用。

配电箱安装高度规范配电箱是电气设备安装的重要部分，安装高度的规范是确保电气设备安全可靠运行的重要环节。

下面是配电箱安装高度规范的一些要点，总计约1000字。

1. 安装高度的确定要考虑到安全性、便捷性和美观性等因素。

一般情况下，通常将配电箱安装在人体眼睛范围内，即高度大致在1.6米到1.8米之间。

2. 安装高度应尽量保持一致，避免高低错落不齐的现象。

配电箱的安装应与周围环境协调一致，保持整洁美观。

3. 配电箱在安装时，应确保距离门窗等开口部分至少为0.5米。

这样可以有效避免配电箱与门窗之间的破损和互相干扰。

4. 配电箱的底部距离地面的高度应大于0.15米，以防止雨水等液体对配电箱的侵入。

同时，也要确保配电箱底部通风良好，避免发生过热现象。

5. 配电箱上侧与顶部的间距应大于0.2米，以保证配电箱的散热条件良好，防止过热和火灾的发生。

6. 配电箱距离墙壁的间距应大于0.1米，以方便检修和维护，同时也有利于空气对流，避免箱体过热。

7. 配电箱与热源、易燃物等应保持一定的安全距离，以防止火灾的发生。

一般情况下，相邻不同类型的设备应保持安全距离，具体要根据当地的相关规定进行确定。

8. 在高温环境下使用的配电箱，应考虑到环境因素，将安装高度适当提高，以保证内部设备正常工作。

9. 配电箱的安装位置应考虑通风、排水、防潮等问题。

不能将配电箱安装在潮湿、多尘、易受震动和易燃易爆等地区。

10. 对于特殊场所，如制药厂、化工厂等，应严格按照国家相关规范和标准进行安装，确保使用安全。

总之，在配电箱安装过程中，安装高度的规范是确保电气设备安全运行的重要环节，要充分考虑到安全、便捷和美观等因素，按照国家、行业标准进行安装。

只有确保配电箱安装高度规范，才能提高电气设备的运行可靠性，减少事故发生的概率，保障人们的生命和财产安全。

配电箱及开关箱的安装技术规范配电箱和开关箱是电气安装中不可或缺的重要组成部分，其安装的质量和健康程度将直接影响到整个电气系统的稳定性和安全性。

本文将从安装的前期准备、安装过程中的细节要求和后期检查以及维护方面详细介绍配电箱和开关箱的安装实践技术规范。

安装前期准备1.确认安装位置：配电箱和开关箱应根据电线布局的需要确定安装的位置，同时要考虑到日后维护和管理的方便程度，避免因位置不当导致的操作不便和维修困难。

2.确认所需电气设备和零配件：在安装前，要细致地确认所需置入的电气设备和零配件，切忌盲目选购，以免组成的系统失去稳定性。

配电箱和开关箱应符合安全可靠、易维护的要求。

3.确认安装所需工具：为了保证安装的顺利进行，需要在安装前准备一些基本的工具，如钢尺、铅笔、锤子、扳手、螺丝刀等。

4.确认电线安装布局图：在安装前，需要根据电线安装布局图来制定配电箱和开关箱的布局方案，明确各电器设备之间的联系，充分保证稳定性和机动性。

安装过程中的细节要求1.严格按照电气设备的安装说明书进行操作：在安装前，需要认真阅读相关设备说明书，熟悉设备的特点和各操作方法，并根据设备说明书上的相关操作提示逐步进行。

2.确认安装方式：根据电线安装图，确认每个设备的电线连接方式，并将连接线材表面去腐蚀，确保电线安全可靠。

3.调整设备的间距：在安装时应注意设备之间的间距要合理，确保各设备的正常工作，避免相邻设备之间互相干扰。

4.保持设备的清洁：在安装过程中，应注意设备表面的清洁情况，尽量避免产生腐蚀和积尘等现象。

5.确认线材安装方式：在安装过程中，要根据线材的材质和尺寸，合理安排它们的安装方案和位置，尽量减少线材的弯曲和扭曲。

后期检查和维护1.检查电气系统的压力：在完成安装后，需要对电气系统进行压力测试，以确认系统的正常工作，并确保系统具有稳定性。

2.检查线路连接情况：在安装完成后，必须确认每一根电线的连接情况，遵循“接地、防护、运用”原则，确保电气系统的安全性和可靠性。

配电箱安装高度规范要求配电箱是电力系统中重要的设备之一，用于分配和控制电流，保障电路的正常运转和安全使用。

配电箱的安装高度是非常重要的，因为合理的安装高度可以保障人们的安全，并方便日常维护和操作。

下面是配电箱安装高度的规范要求。

一、一般要求1. 配电箱应安装在地面上，并且应具有良好的通风和防潮措施；2. 配电箱应放置在干燥的地方，远离易燃物品；3. 配电箱上方应保留足够的空间，方便设备维护和操作；4. 配电箱安装后，应规范标识，标明电箱的用途和相关注意事项。

二、室内配电箱的安装高度规范要求1. 室内配电箱的安装高度不应低于1.8米，且应保持相对平稳；2. 室内配电箱的进线口应向上安装，方便进线接入和维护。

三、室外配电箱的安装高度规范要求1. 室外配电箱的安装高度应不低于0.35米，以免被雨水淹没；2. 室外配电箱的安装高度不应大于2米，以方便日常维护；3. 室外配电箱的周围应有足够的空间，以方便维护和操作；4. 室外配电箱应设置牢固的防护罩，以防止外界因素对配电设备的影响。

四、特殊场所的配电箱安装高度规范要求1. 对于有特殊需求的场所，如医院、实验室等，配电箱的安装高度可以根据实际需求进行调整；2. 对于易燃易爆场所，配电箱的安装高度应符合相应的防爆要求；3. 对于防水要求较高的场所，配电箱应采用防水的措施，且安装高度应符合相应规范。

综上所述，配电箱的安装高度是根据具体环境和要求来确定的，一般要求室内配电箱不低于1.8米，室外配电箱不低于0.35米，不高于2米，且需保留足够的空间便于操作。

对于特殊场所，还需要根据实际需求和相关规范进行具体调整。

合理的配电箱安装高度能够保障人们的安全，提高电力系统的运行效率和可靠性。

1．配电箱(柜)安装规范1）施工准备设备运到施工现场后,先根据设计图纸核对规格型号是否符合要求和规定。

外观有无机械损伤、变形和油漆脱落。

器具内配线严禁外露，配件要求齐全，有产品合格证。

2）配电箱安装a．挂壁明装根据进出电缆电线的方向及桥架的规格，在配电箱的顶部或底部开孔。

配电箱的所有开孔处须用橡胶皮保护孔的边缘，以防止损坏电线电缆。

配电箱采用膨胀螺栓在剪力墙上，隔墙上明装配电箱安装需要加对拉螺杆固定。

b．落地明装部分出线回路多的配电箱，重量大，为了保证配电箱安装牢固，须制作成落地安装的配电箱。

落地配电箱安装用槽钢做支架固定，支架在打垫层以前安装并调整平整，支架的顶部距垫层表面4cm。

c．箱内接线箱内接线总体要求为接线正确、配线美观、导线分布协调。

同一接线端子最多允许压接两条导线。

在活动部位应该两端固定。

盘面引出及引进的导线应留有适当余量，以便于检修。

电线与配电箱元器件的连接，根据导线的功能、线径及连接器件的种类采用不同的连接方式，共分为与母排连接、与断路器出线孔连接两种情况。

与断路器连接的电线插入断路器的出线孔后，通过压紧螺丝固定，多股线搪锡后才能连接。

与母排连接的电线通过接线端子连接。

配电箱带有器具的铁制盘面和装有器具的门及电器的金属外壳均应有明显可靠的PE线接地。

PE线不允许利用盒、箱体串接。

所有二次回路控制线或电缆均采用多股软铜线，接线端子采用规格合适的接线端子使用专用压接钳压接。

d．线路绝缘测试箱内接线之后，对配电箱内线路用500V兆欧表摇测，各条支路的绝缘电阻不小于0.5MΩ，主要包括进线电缆的绝缘测试、分配线路的绝缘测试、二次回路线路的绝缘测试。

同时做好摇测记录。

线路绝缘测试前，要断开电缆两端的空气开关，照明开关、设备连接点等，以保证绝缘测试结果准确无误。

3）高低压柜的安装规范满足通电条件后，将配电箱卡片框内的卡片按图纸填写好部位，编上号。

a．安装前对准备工作的检查在安装前，监理工程师及甲方工程师要检查进场道路是否畅通，必要时要求要求总包单位修建简易运输通道与各安装点连接，施工场地布置应满足安全文明施工的要求。

配电箱的安装规范一、配电箱安装方法1、采用金属膨胀螺栓可在混凝土墙或者砖墙上固定配电箱，其方法是根据弹性定位的要求找出准确的固定点位置，用冲击钻在固定点上钻孔，其孔径应刚好将金属膨胀螺栓的胀管部分埋入墙内，且孔洞应平直不得歪斜。

2、在混凝土或砖墙上固定明装配电箱时，采用暗配管及暗分线盒和明配管两种方式，如有分线盒，先将盒内杂物清理干净，然后将导线理顺，分清支路和相序，按支路绑扎成束。

3、待配电箱找准位置后，将导线端头套上塑料管加强绝缘引至箱内，逐个剥掉导线端头，再逐个压接在器具上，同时将 PE 保护地线压在PE汇流排上，并将箱调整平整后进行固定。

4、明配管进入配电箱时，明配管要理顺，不能交叉，管子进入箱体时，先对准线孔进入，进入箱体后用锁紧螺母固定，露出锁紧螺母的丝扣为2-3扣。

5、明敷电缆直接进入配电箱时．配电箱进入孔要加装绝缘护套，防止电线划伤。

电缆和设备连接之前，要套上热缩电缆终端头，电缆相线外露部分要套土相色热缩绝缘管，用压线鼻和设备连接。

二、配电箱安装规范1、配电箱的安装要严格按照设计要求进行施工。

2、配电箱安放的位置应以便于操作为原则，其正前方1.5米内不允许安放其它设备。

3、配电箱的安装要做到横平竖直，水平与垂直度偏差不应大于下列数值：水平度误差≤１mm，垂直度≤3mm。

4、配电箱的安装高度一般为底边距地1.4m，在墙上明装。

5、各种连线必须牢固可靠，不允许有松动现象。

6、导线和开关及其它电气连接时，要按照实际情况选择接头方法，尽可能选择线耳连接方法：（1）当采用线耳连接时，必须选择与导线同质，同规格的配套的耳；（2）当采用压接时，多股导线端部必须烫锡，并且不允许减少导线的股数。

7、在配电箱内，电缆引入线必须将相序按照规定的颜色标注清楚。

所有配电箱，开关，导线都必须标注编号。

三、配电箱设计规范1、配电屏及各种换流设备的正面之间的主要走道净宽不应小2m。

2、配电屏及各种换流设备的正面与侧面之间的维护走道净宽不应小于1.2m。
