山特维克方案(割断与切槽)

山特维克方案(割断与切槽)


• 尽可能使用湿式切割。
H
材料
I
B8
信息/索引
切屑控制
改善切屑的形状会帮助排屑。长切屑是较差的切屑形状。这可能导致切屑阻塞，使表 面质量变差甚至刀具断裂，特别是在小孔切槽时尤其应注意。 不良切屑形状问题可能是下述原因导致的： • 工件材料 • 错误的槽形 • 错误的切削参数 • 错误的切削方法。在长屑材料加工中，可采用步进（微停）的方式帮助断屑，
但是，该方法会降低刀具寿命。 • 倒置安装刀具也是改善排屑的一种方法。 为了在加工钛合金等长屑材料时能够断屑并延长刀具寿命，我们推荐在机床上安装高 压冷却系统并应用CoroTurn HP刀具。参见普通车削，第A章。
好
硬零件加工
H
现代制造技术对一次装夹完成所有加工有更高的要求，提出了加工硬零件的需求。
火或时效处理会对后续加工特性产生显著影响，因为硬度会由于处理方式不同而在HB150-440之
S
间变化。
B 与普通钢铁和不锈钢相比，HRSA的加工性普遍较差。
我们推荐将带有PVD涂层的CoroCut单刃和双刃刀片用于半精加工，将MTCVD涂层的刀片用于粗加 工。
对于更高的切削速度，陶瓷刀片将显著提高生产率。
I
B4
材料
信息/索引
方法选择 – 示例
切断和切槽操作可以用几种方式，使用一个或几个工作步骤来完成。
下面的示例是加工带有倒角的槽。
切倒角的一种方式是使用例如CoroCut GF刀片上的刀尖。首刀切槽，第二刀和第三刀 切倒角。
在大批量生产中，一种比较好的方式是订购具有精确的倒角形状的定制刀片。这样整 个操作只需一刀切削便可完成。
C
切断与切槽
普通车削
螺纹加工
山特维克方案(割断与切槽)

山特维克方案(割断与切槽)


V形
CoroCut – 窄于 3 mm
所有Q-Cut
A 切断和切槽 – 开始
B
导轨形状 CoroCut – 宽于4 mm
C
切断与切槽
普通车削
螺纹加工
螺钉夹紧
我们所有的常规方刀柄和内孔刀杆都采用螺钉夹紧结构，可获得极其稳
定和可靠的刀片夹紧，推荐用于切削力很高的场合（与导轨式刀片座结
合）。
D
在纵向车削、仿形切削和端面切槽中与大切削深度组合时，这极其重要。
作是普通车削的扩展。
机床和加工方法
加工中心和多任务机床的开发，结合复杂的非对称部
件，也允许通过铣削加工槽。
• 更多的多任务加工 – 使用CoroCut SL模块系统减少刀具数量和换
刀时间。
镗削
灵活的CoroCut单刃和双刃系统是市场上最常见的系
统。GC1125材质等级的CoroCut双刃刀片涵盖了大多数应 • 更高的主轴速度 – 使用我们的首选材质等级GC1125能够以更高
在大批量生产中，一种比较好的方式是订购具有精确的倒角形状的定制刀片。这样整 个操作只需一刀切削便可完成。
普通切槽
倒角切槽
A 切断和切槽 – 开始 B C D
螺纹加工
切断与切槽
普通车削
铣削
优点
优点
E
• 标准刀片
•定制刀片
• 具有灵活性
• 快速进行倒角切槽
缺点
• 较长的加工时间
缺点
• 缺少灵活性
钻削
F
标准操作
稳定性的刀具和刀具系统极其重要。
B
为了获得最佳的生产率和经济性，我们推荐Coromant Capto系统或新的模块化刀具系
统CoroCut SL。
山特维克可乐满推出新一代减振刀具

山特维克可乐满推出新一代减振刀具


工 速度 获得所 需 的切深 。另一个 重大
改进是Ｊ Ｈ Ｐ ９ ５ １ 具 有 最 高 的 金 属 移 除 率
（ Ｍ Ｒ Ｒ ） ，根据应用 加工而定 。相 比上一 代 刀具提 高了３ ０ ％ ￣５ ０ ％ ，可采用 的一
种 替 代 方 法 是 保 持 原 始 切 削 参 数 ， 利 用 增 强 刀 具 性 能 来 延 长 刀 具 寿 命 。 对 于尺寸超过 １ ６ ｍ ｍ 的Ｊ Ｈ Ｐ ９ ５ １ ７ Ｊ 具 ，其 几 高 性 能 机 加 工 是 一 种 凭 借 可 靠 的 何 角 度 上 多 出 一 个 刀 刃 ，总 数 为 ５ 个，
其 切 削 刃 的 割 槽 和 形 状 特 殊 的
排 屑槽 能够 产生 易于排 出的短切 屑 。 此外 ，该刀 具设计 有一 条 内冷通 道 ，
并 具 有 一 个 锥 形 入 口 ， 能 使 冷 却 液 呈 流 线 型 流 动 。 最 后 但 同样 重 要 的 是 ，
新起 点 ，也将 是英威 腾 品牌 的一 变 ，英威 腾也将 继续 秉承众 诚德
为 苛 刻 工 况 下 用 于 粗 加 工 应 用 的理 想 刀 具 ， 适 用 于 要 求 连 续 生 产 甚 至 有 时 要 求无 人化 生产 的工 厂 。 最 后 ，Ｊ Ｈ Ｐ ７ ７ ０ 刀 具 适 用 于 钛 合
铸 铁 的粗加 工和侧 铣精加 工 。其 最大
切深为１ ． ５ Ｄ ，但 在 某 些特 定 应用 中
拼 搏 创 新 的 核 心 价 值 观 ，依 托 良
ห้องสมุดไป่ตู้
技术 、资金 和业 务背 景 ，实 现成 球领 先 ，受 人尊 敬 的电气传 动、 控制 、新 能源领 域 的产 品和 服务
商 的 企 业 愿 景 ， 同 中 国 乃 至 世 界 有 工 业 企 业 共 同 成 长 ， 为 社 会 做 有 的贡 献 。
山特维克可乐满：金属切削刀具解决方案

山特维克可乐满：金属切削刀具解决方案

山特维克可乐满：金属切削刀具解决方案
佚名
【期刊名称】《汽车制造业》
【年(卷),期】2005(000)001
【摘要】作为世界领先的金属切削刀具产品及技术供应商，山特维克可乐满70％以上的产品拥有专利，目前共拥有有效专利大约2000项，能为客户提供车、铣、钻、镗全系列约3万种金属切削刀具，每年推出约1500～2000种新产品，研发
投资超过业内平均投资水平一倍以上。

山特维克可乐满以客户的实际应用为出发点，拥有遍及全球的销售和服务网络。

【总页数】1页(P18)
【正文语种】中文
【中图分类】U484
【相关文献】
1.山特维克可乐满推出"全向车削"解决方案 [J], 山特维克可乐满
2.山特维克可乐满荣获“第三届中国金属切削刀具用户满意服务品牌金奖” [J], ;
3.山特维克可乐满山特维克可乐满全新的车削方式和数字加工解决方案 [J],
4.山特维克可乐满公司全向车削PrimeTurning-TM解决方案 [J],
5.山特维克可乐满为强力刮齿提供领先的解决方案 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

山特非标刀具在其它行业的应用

山特非标刀具在其它行业的应用


/29
Luke Wang/Sandvik Coromant China
重型加工－Capto刀具接口－立车
/30
Luke Wang/Sandvik Coromant China
重型加工－Capto刀具接口－卧车
/31
Luke Wang/Sandvik Coromant China
钢铁工业－扒皮车
/13
Luke Wang/Sandvik Coromant China
发电设备－汽轮机转子－外形车削
/14
Luke Wang/Sandvik Coromant China
发电设备－汽轮机转子－T形槽车削
/15
Luke Wang/Sandvik Coromant China
发电设备－汽轮机转子－菌形槽车削
/34
Luke Wang/Sandvik Coromant China
钢铁工业－轧辊车削－平辊
/35
Luke Wang/Sandvik Coromant China
钢铁工业－轧辊车削－带孔型
/36
Luke Wang/Sandvik Coromant China
钢铁工业－焊管端部坡口－车削
/37
/7
Luke Wang/Sandvik Coromant China
航空工业－涡轮盘－深内腔车削
/8
Luke Wang/Sandvik Coromant China
航空工业－涡轮盘－叶轮车削
/9
Luke Wang/Sandvik Coromant China
航空工业－襟翼导轨－插铣
/10
Luke Wang/Sandvik Coromant China
滚动轴承－切断
山特维克金属切削技术指南3

山特维克金属切削技术指南3

H 个三角形。
材料
I
C6
信息/索引
A 螺纹加工 – 应用指南
普通螺纹牙型
普通车削
适用于机械工业所有领域的 一般性用途
适用于机械工业所有领域的 一般性用途
燃气、水和污水的管道配件 和连接件
蒸汽、燃气和水管的管螺纹
B
V型60° V型55°
内螺纹
公制 (MM) UN
外螺纹
惠氏螺纹 (WH)
BSPT (PT)
PMK N S H
在分析螺纹特性之后，需要查看工件： • 工件能否安全夹紧？
• 排屑有无问题？材料是否具有良好的断屑性能？
铣削
• 工件批量。螺纹的大批量加工理应需要采用优化刀
具以最大限度地提高加工效率。
E
• 单头螺纹或多头螺纹。
钻削
镗削
F
3. 机床
G 最后，让我们看看有关机床的一些重要考虑因素：
• 稳定性、功率和扭矩要求，特别对于较大直径螺纹加工 • 工件夹紧 • 刀具位置 (倒置可便于排屑) • 螺纹加工循环应该易于编程
钻削
ϕ = 螺纹螺旋升角
d = 外螺纹大径
D = 内螺纹大径
F
d1 = 外螺纹小径
D1 = 内螺纹小径
d2 = 外螺纹中径
D2 = 内螺纹中径
镗削
中径，d2 / D2 螺纹的有效直径。大约在大径和小径之间一半的位置处。
G
刀柄/机床
螺纹的几何形状基于螺纹中径 (d, D) 和螺距 (P) ：工件上沿着螺纹从牙型上的一点到相应的下一 点的轴向距离。这也可以看作是从工件绕开的一
T-Max Twin-Lock® 用于石油管螺纹的螺纹加工系统。主要 用于油管、套管和接头的大批量生产领 域。刀片夹紧为杠杆设计。
钻削参数

钻削参数


典型应用 • 小直径 • 紧密或精密公差孔
• 比深孔短
铜焊刀尖，硬质合金钻头，Coromant Delta，是对于 CoroDrill Delta-C的补充选择。可重新磨削。
典型应用
作为对于较大直径整体硬质合金的补充或当加 工稳定性不良时 – 钻头的钢制刀体能够提供 韧性
G
H
I
E5
材料
刀柄/机床
信息/索引
当使用可转位刀片钻头CoroDrill 880钻通孔时，在钻头钻出时形成一个在高速下可能弹 出的圆片。建议 – 封闭卡盘或机床。
刀柄/机床
H
旋转止动块必须用于旋转钻头。带有切屑的冷却液可能导致狭窄的座卡滞、壳体旋转和供液管围
绕壳体被拉动 – 可能导致严重的事故。如果旋转插头有一段时间没有使用，在启动机床主轴之
0.02
铣削
E
CoroDrill 880
0.03
钻削
F
钻头跳动和对准对于成功钻削极为重要。
刀具跳动
最小刀具跳动对于成功钻削是必要的。 跳动不应超过图中的数值，对准必须平行，以便得到： • 紧密的孔公差和直线度 • 良好的表面光洁度 • 一致长的刀具寿命 参见非回转钻削，第E 42页。
0.02
镗削
G 安全防护措施 – 危险点
工方法。同一切削刀具和适配器可用于不同的用途和机床。这使得对于整个机床车间 可以通过一个刀具系统标准化。 适用于CoroDrill Delta-C的高精度夹头为CoroGrip和HydroGrip。参见刀具夹紧/机 床，第G章。
C
机密
CoroGrip®
HydroGrip®
螺纹切削
D
CoroDrill Delta C
山特维克可乐满静音刀具Silent Tools

山特维克可乐满静音刀具Silent Tools


工序： 零件： 工件材料： 每小时机床成本（欧元）： 加工量/Pc（功率）cm3（inch3）： Zn: 装配长度 mm（inch）：
圆弧插补铣 阀壳 CMC 09.1, K3.2.C.UT，球墨铸铁 € 195 179 (10.92) 5 280 (11.024)
参考刀具
接柄：
切削头：
切削参数：
工序： 零件：
工件材料： 每小时机床成本（欧元）： 减振接柄利用率： 加工量/Pc（功率）cm3（inch3）： Zn: 装配长度 mm（inch）：
精加工 凸耳孔， 起落架 300M，高合金钢 € 75 6% 0.07 (0.004) 1 332 (13.071)
参考刀具
Silent tools
接柄： C5-R825B-FAD315A
切削参数：
n, r/min:
203.7
254.6
vc m/min (ft/min):
30.5 (100)
38.1 (125)
Dm mm (inch):
47.6 (1.874)
47.6 (1.874)
fn mm/r (inch/r):
0.005 (.0002)
0.038 (.0015)Βιβλιοθήκη ap mm (inch):
n, r/min:
700
vc m/min (ft/min):
176 (577)
fz mm (inch):
0.31 (.012)
vf mm/min (inch/min): 687 (27.05)
vfa mm/min (inch/min): 8.0 (.315)
ap mm (inch):
4.0 (.158)
车削的防振刀具

车削的防振刀具

CoroTurn RC with double-sided negative inserts for applications with hole
diameters from 20 mm. This system enables applications from finishing to roughing including modern grades and Wiper inserts for increased productivity.
Bad surface finish: 1. Increase the coolant flow. 2. Choose an insert with a sharp cutting edge. 3. Check that all chips have been evacuated. 4. Choose a smaller nose radius than the depth of cut. 5. If there is between 4 x D to 6 x D overhang choose a carbide bar. 6. If there is over 6 x D overhang, choose a Silent Tool.

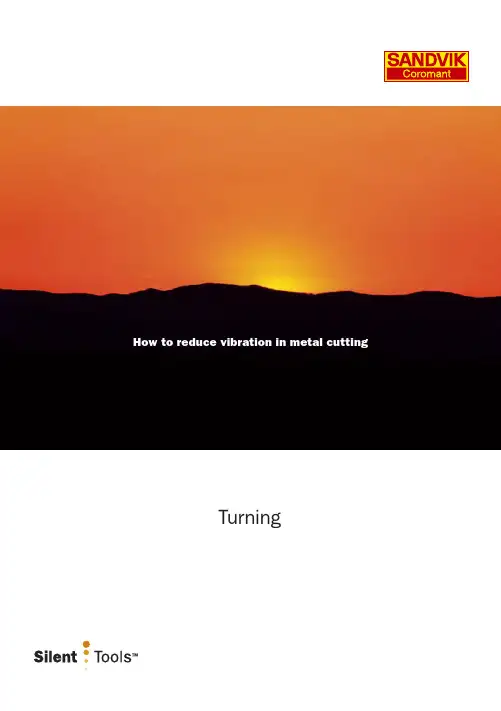

Sandvik Coromant – How to reduce vibration in metal cutting
Practical tips and hints on how to exclude vibration

T
R
ap
ap<r ap>r
Dimension and tolerance problems: 1. Choose a smaller nose radius. 2. Choose a more wear resistant grade. 3. If there is between 4 x D to 6 x D overhang choose a carbide bar. 4. If there is over 6 x D overhang, choose a Silent Tool.
减振刀具系统的动力学分析说明书

减振刀具系统的动力学分析说明书

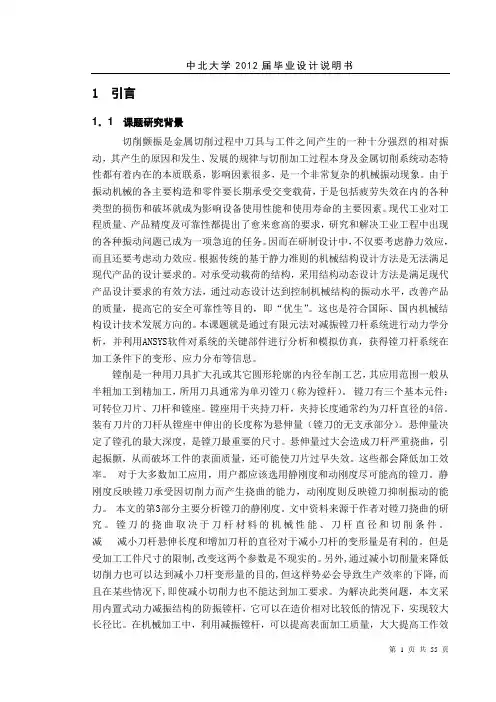

1 引言1．1 课题研究背景切削颤振是金属切削过程中刀具与工件之间产生的一种十分强烈的相对振动，其产生的原因和发生、发展的规律与切削加工过程本身及金属切削系统动态特性都有着内在的本质联系，影响因素很多，是一个非常复杂的机械振动现象。

由于振动机械的各主要构造和零件要长期承受交变载荷，于是包括疲劳失效在内的各种类型的损伤和破坏就成为影响设备使用性能和使用寿命的主要因素。

现代工业对工程质量、产品精度及可靠性都提出了愈来愈高的要求，研究和解决工业工程中出现的各种振动问题已成为一项急迫的任务。

因而在研制设计中，不仅要考虑静力效应，而且还要考虑动力效应。

根据传统的基于静力准则的机械结构设计方法是无法满足现代产品的设计要求的。

对承受动载荷的结构，采用结构动态设计方法是满足现代产品设计要求的有效方法，通过动态设计达到控制机械结构的振动水平，改善产品的质量，提高它的安全可靠性等目的，即“优生”。

这也是符合国际、国内机械结构设计技术发展方向的。

本课题就是通过有限元法对减振镗刀杆系统进行动力学分析，并利用ANSYS软件对系统的关键部件进行分析和模拟仿真，获得镗刀杆系统在加工条件下的变形、应力分布等信息。

镗削是一种用刀具扩大孔或其它圆形轮廓的内径车削工艺，其应用范围一般从半粗加工到精加工，所用刀具通常为单刃镗刀（称为镗杆）。

镗刀有三个基本元件：可转位刀片、刀杆和镗座。

镗座用于夹持刀杆，夹持长度通常约为刀杆直径的4倍。

装有刀片的刀杆从镗座中伸出的长度称为悬伸量（镗刀的无支承部分）。

悬伸量决定了镗孔的最大深度，是镗刀最重要的尺寸。

悬伸量过大会造成刀杆严重挠曲，引起振颤，从而破坏工件的表面质量，还可能使刀片过早失效。

这些都会降低加工效率。

对于大多数加工应用，用户都应该选用静刚度和动刚度尽可能高的镗刀。

静刚度反映镗刀承受因切削力而产生挠曲的能力，动刚度则反映镗刀抑制振动的能力。

本文的第3部分主要分析镗刀的静刚度。

文中资料来源于作者对镗刀挠曲的研究。

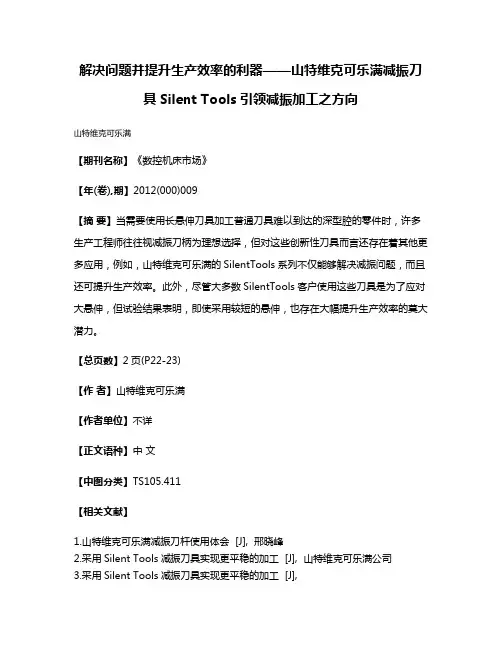

解决问题并提升生产效率的利器——山特维克可乐满减振刀具Silent Tools引领减振加工之方向

解决问题并提升生产效率的利器——山特维克可乐满减振刀具Silent Tools引领减振加工之方向

解决问题并提升生产效率的利器——山特维克可乐满减振刀具Silent Tools引领减振加工之方向
山特维克可乐满
【期刊名称】《数控机床市场》
【年(卷),期】2012(000)009
【摘要】当需要使用长悬伸刀具加工普通刀具难以到达的深型腔的零件时，许多生产工程师往往视减振刀柄为理想选择，但对这些创新性刀具而言还存在着其他更多应用，例如，山特维克可乐满的SilentTools系列不仅能够解决减振问题，而且还可提升生产效率。

此外，尽管大多数SilentTools客户使用这些刀具是为了应对大悬伸，但试验结果表明，即使采用较短的悬伸，也存在大幅提升生产效率的莫大潜力。

【总页数】2页(P22-23)
【作者】山特维克可乐满
【作者单位】不详
【正文语种】中文
【中图分类】TS105.411
【相关文献】
1.山特维克可乐满减振刀杆使用体会 [J], 邢晓峰
2.采用Silent Tools减振刀具实现更平稳的加工 [J], 山特维克可乐满公司
3.采用Silent Tools减振刀具实现更平稳的加工 [J],
4.Silent Tools:新一代减振接柄 [J], 山特维克可乐满
5.山特维克可乐满推出新一代减振刀具 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

山特维克可乐满刀具的应用

山特维克可乐满刀具的应用
佚名
【期刊名称】《模具制造》
【年(卷),期】2009(009)011
【摘要】介绍了山特维克可乐满系列用于切槽和槽铣工序的各种刀具,以及适合重载粗加工的紧固刀具夹紧-Hydro GripHD刀柄.
【总页数】3页(P7-9)
【正文语种】中文
【相关文献】
1.刀具产品变得易寻、易选、易购——山特维克可乐满入驻阿里巴巴工业品采销平台 [J], 山特维克可乐满
2.山特维克可乐满荣获第三届切削刀具用户调查“用户满意刀具供应商”殊荣 [J],
3.山特维克可乐满:M5X90系列刀具 [J],
4.山特维克可乐满（中国）有限公司 CoroThread 266螺纹车削刀具 [J], 无
5.2007年山特维克可乐满CoroPak07．2秋季新品发布暨山特维克可乐满大中华区模具应用中心开业 [J], 汪艺
因版权原因，仅展示原文概要，查看原文内容请购买。

山特维克可乐满采用全新ISO 13399标准

山特维克可乐满采用全新ISO 13399标准
佚名
【期刊名称】《工具技术》
【年(卷),期】2013()4
【摘要】山特维克可乐满巳开始采用ISO13399标准，用以简化切削刀具数据的表达和交换，使得客户刀具信息管理的成本更低、制造资源的获取更准确、利用率更高。

在使用山特维克可乐满的工具系统时不需改变现有的编程设置。

【总页数】1页(PI0007-I0007)
【关键词】可乐;山特;标准;ISO;切削刀具;信息管理;制造资源;工具系统
【正文语种】中文
【中图分类】TG711
【相关文献】
1.山特维克可乐满:助您提高机床投资回报率——访山特维克集团山特维克可乐满市场及业务发展总监胡庞晨 [J], 卢燕明
2.山特维克可乐满发力2013——记山特维克可乐满CIMT2013新闻发布会 [J], 王召阳
3.山特维克可乐满山特维克可乐满全新的车削方式和数字加工解决方案 [J],
4.2007年山特维克可乐满CoroPak07．2秋季新品发布暨山特维克可乐满大中华区模具应用中心开业 [J], 汪艺
5.山特维克可乐满采用全新的ISO 13399标准 [J], 舒畅
因版权原因，仅展示原文概要，查看原文内容请购买。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

4. 镗削
选择具有正前角切削槽形的轻快切削刀片。首选是刀形切削刃刀片（TCGT L-K）。使用半径为 0.2 mm（0.008 inch），最大为 0.4 mm（0.016 inch）· 的小刀尖。
孔径公差
使用一个刀片进行精加工时，可在良好工况下实现 IT7 公差。公差 将受到刀柄夹紧情况、零件固定情况和刀片磨损情况的影响。建议 采用试切的办法对孔的最终尺寸的保障来调节精镗头。为了实现理 想的表面质量和小的孔公差，还必须使用切削液来防止对切屑进行 再切削，并防止刀具和工件出现热膨胀。
4. 镗削 65
4. 镗削
应用实例
案例 1：凸耳孔：起落架
加工这种长度为 2.1 m（7 ft）、宽度为 0.91 m（3 ft）的航空零件是· 对悬伸刀具长度的一种挑战。这个零件有两个在外面的一条直线上 的凸耳孔，原来的加工工艺是从一侧用镗刀完成两个孔的半精镗， 然后对近端的孔进行精镗和铰削。再接着是将零件的安装调整到相 对的一侧，旋转它，使它对中，最后是另一个孔的一次精加工和铰 削走刀。 山特维克可乐满的非标解决方案将精加工和铰削合并为一把镗刀， 并使用了减振刀杆设计，一次镗削两个凸耳孔。通过免除零件移动 和重新找正的装夹时间，由此简化了整个加工过程。我们能够在一 侧即可完成全部加工，而且无需铰削工序。 如下面所显示的数据，可以运用更高的切削速度和进给量，加工 了 9 个零件之后，即可收回投资！完成零件加工的生产效率提高了 228%！
镗削范围 镗削深度 孔公差 切削液 刀片型号／类型：
25-150 mm (0.984–5.906 inch) 6 x DC (23.6–27.6 inch) IT9 内冷 90°(0°) CoroTurn 107°, 75°(15°) CoroTurn 107°
63
4. 镗削
CoroBore® 825/826——精镗刀具 CoroBore 825 和 CoroBore 826 减振刀具用于精加工工序，即使在 长悬伸情况下仍可实现出色的表面质量和孔公差控制，并且能够将 切削深度翻倍的同时仍然确保同样出色的表面质量。
··直径调整范围为 2 μm ··两种不同的直径调整机构
··825 - Nonie 刻度盘 (直径23-315 mm, 0.90-12.4 inch) ··826 - 每次直径增加对应一声咔哒声(直径 150-315 mm, 5.90-
12.4 inch)
64
如何使用 CoroBore® 825
设置示例：在本示例中，刻度盘上的蓝线为参 考线，因为它与微调标尺处于起始位置的线对 齐。
进给率和加工表面质量与仅使用一个刀片时相同(fn=fz)。加工出的 孔公差大于等于 IT9。
单刃镗削
单刃镗削是以下情况下的最佳选择：
阶梯镗削
··因机床功率低而需要降低切削力时 ··存在振动问题时 ··需要实现小公差、精确的圆度或理想的表面质量时
加工出的孔公差大于等于 IT9。
单刃镗削
60
精镗
精镗刀具是切削头具有径向千分尺调节功能的单刃刀具。当需要实 现小的孔公差和出色的表面质量时，可进行精镗。
0.4 0.17
0.8 0.22
1.2 0.27
切削力方向主要为轴向 58
切削力方向为轴向和径向
粗镗
选择粗加工槽形，除非需要小切深。如果需要更小的切深，则使用 半精加工槽形。推荐的刀尖半径：0.8 mm (0.031 inch)，如果遇到 问题，则尝试使用 0.4 mm (0.016 inch)。如果问题较为严重，则尝 试仅使用单个刀片的镗刀。
精镗刀夹和刀片
61
4. 镗削
产品概述
山特维克可乐满提供用于进行粗镗和精镗的减振镗削刀具。接杆采 用带有可乐满 Capto 后端接口的设计，能够尽可能实现最佳夹紧效 果和灵活性，因此赋予您组装所需的刀具总成的独特灵活性和可组 合性。带有 Capto 接口的机床主轴专用刀柄种类齐全。
Silent Tools 减振精镗和粗镗刀具可在 3-10 x BD 的长度范围内实现更· 高的生产效率和小公差。使用 Silent Tools 减振刀具，您便有机会将 切削深度翻倍。内冷的刀具设计，并且有喷嘴保证准确地将冷却液 浇在切削区域内。
··主偏角应接近 90°，以实现更高的轴向切削力和更低的· 径向/切向力
··小刀尖半径是小切深的理想选择，并可降低振动风险。大刀尖具 有极高的切削刃安全性，可实现高进给和大切深。使用的刀尖半 径越大，振动风险就越高。因此，三角形正前角型刀片是减振镗 削工序的首选
··切削深度，AP ··进给量，fn
并会影响到：
··表面质量 ··断屑 ··刀片强度
小刀尖角刀片 ··在小切削深度的情况下有理想的加工效果 ··降低振动 ··刀片的强度弱
大刀尖角刀片 ··适合大的进给率 ··大切深 ··强壮的切削刃 ··提高了径向切削力
4. 镗削
57
4. 镗削
刀尖半径与切削深度的关系
沿顺时针方向转动刻度盘，直到刻度线 (红色) 与微调标尺的第 5 条线 (绿色) 对齐为止。直径增加 0.008 mm (0.00032")
沿顺时针方向转动刻度盘，直到刻度线 (红色) 与微调标尺的第 6 条线 (绿色) 对齐为止。直径增加 0.010 mm (0.0004") = 1 个刻度盘分度。
.906 23 5.906 150
DuoBore™ 整体式减振镗刀，Capto 接口，带有 2 个刀片
1.000 25
62
6 × DC
粗镗 镗削范围，(inch) Ø25-150 (0.98–5.9)
减振 DuoBore™
4. 镗削
镗削范围，(inch) Ø23-167 (0.90–6.6)
精镗
镗削范围，(inch) Ø150-315 (5.9–12.4)
··选择尽可能短的基本刀柄
BD
··如有可能，使用重载基本刀柄
··对于超过 4 x BD 的悬伸，可使用专用刀具，· 例如 Silent Tools 减振刀具。
Vc
Vc
-PR
传统接杆
-WM
减振接杆
LB/BD 使用不同槽形时切削速度与悬伸的关系
4
5
6
LB/BD
使用传统接杆和减振接杆时切削速度与悬伸 的关系
4. 镗削
4. 镗削
主要考虑因素
Silent Tools 减振镗削刀具在工件中的镗削深度最大可达镗削直径的 6 倍。如果需要更深地进行镗削，请采用订制解决方案。
对于超过 4 x BD 的长悬伸，建议始终使用 Silent Tools 减振刀具。
刀具悬伸和刀具直径
··选择尽可能大的可乐满 Capto 型号
起始位置
调整后的位置
沿顺时针方向转动刻度盘，直到刻度线 (红色) 与微调标尺的第 2 条线 (绿色) 对齐为止。直径增加0.002 mm (0.00008")
沿顺时针方向转动刻度盘，直到刻度线 (红色) 与微调标尺的第 3 条线 (绿色) 对齐为止。直径增加 0.004 mm (0.00016")
沿顺时针方向转动刻度盘，直到刻度线 (红色) 与微调标尺的第 4 条线 (绿色) 对齐为止。直径增加 0.006 mm (0.00024产托架的客户将带正前角刀片的订制镗杆用于他的生产应用 中。尽管使用的是低切削参数，但在生产中仍遇到振动、表面质量 差、刀具寿命短的棘手问题。零件是水平放置，工序包括了断续切 削。
通过改用 CoroBore 825 精加工刀具，切削速度和零件质量都得到了 显著提高。客户的产出提高了一倍，从 2011 年的 600 个零件提高 到 2012 年的 1200 个零件。
减振 CoroBore®825/826
可乐满 Capto® 后端接口 冷却液通过
DuoBore™ 821 粗镗刀具
减振 DuoBore 粗镗接杆配有两个刀片，可在加工台肩和通孔的镗削 应用中实现高生产效率。该刀具可采用 3 种不同的组装设置：高效 率镗削、阶梯镗削和单刃镗削， 详细信息，请参见第 60 页。
精加工 300M，高合金钢 € 75 6% 0.07 (0.004) 1 332 (13.071)
参考值
203.7 30.5 (100) 47.6 (1.874) 0.005 (0.0002) 0.05 (0.002) 219.82 分钟 1
4. 镗削
Silent tools C5-R825B-FAD315A 254.6 38.1 (125) 47.6 (1.874) 0.038 (.0015) 0.05 (0.002) 66.93 分钟 1 228%
可以采用加长杆和缩颈杆结合减振镗刀使用，但减振性能无法达到 最优化的效果。然而，配备加长杆或缩径杆的减振刀具的性能仍然 比非减振刀具出色。
镗杆接杆直径，DC inch mm
订制产品
12.401 315
5.906 150 6.575 167
CoroBore®825 整体式减振刀头 825， Capto 接口，· 带有一个刀片
4. 镗削
山特维克可乐满减振粗镗刀具可采用 3 种不同的刀具设置：
粗镗滑块和刀片
··高效率镗削：采用长度和直径都相等的镗刀杆，一个直径上有两 个刀片
··阶梯镗削：在其中一个滑块下面垫上一块附加刀垫 ··单刃镗削：将其中一个滑块替换为护盖
59
4. 镗削
高效率镗削
粗镗刀拥有双刃刀夹，用于 IT9 级或更宽泛的孔的粗镗加工，此时 的金属去除率应该是最重要的。刀具的进给率是每个刀刃进给率的 叠加。（fn=fz x ZEFF）
阶梯镗削
当在其中一个滑块下面增加一块刀垫时，其中一个刀片将高于另一 个刀片成阶梯型式，那么两个刀片可以承担一个较大的径向切深的 延半径方向的两个部分，从而实现较大的直径余量的镗削。
高效率镗削
