外圆磨床砂轮修整技巧
第一，清理砂轮表面。
维护砂轮表面的洁净状态是磨削加工的基础。
在磨削加工前，应先用铁丝刷或尘埃吸尘器将砂轮表面的灰尘、杂物清除
干净。
第二，选择合适的修整工具。
砂轮修整工具通常是一些磨具、金刚石
轮等。
在进行砂轮修整时，应根据砂轮的材质和属性，选择相应的修整工具。
对于硬度较高的砂轮，可以采用金刚石修整工具，而对于较软的砂轮，则适合使用磨具来修整。
第三，进行修整操作。
在修整砂轮时，应注意以下几点：
1.砂轮倾斜角度：在对砂轮进行修整时，要注意倾斜角度，保持砂轮
的平行度，否则砂轮会出现过早磨损或者磨削不平整等现象。
2.修整深度：修整砂轮时应保持合适的修整深度，深度过浅会影响砂
轮使用寿命，深度过深则容易损坏砂轮的结构。
3.修整时间：修整时应保持适当的节奏和时间，不要进行过度修整或
过短的修整时间。
第四，定期检查。
在使用外圆磨床砂轮过程中，应定期进行检查，尤
其是对于长时间使用的砂轮，应经常进行检验，以确保其性能。
总结来说，外圆磨床砂轮在使用过程中，按照一定的规范和技巧进行
修整，才能发挥出最佳的加工效果。
因此，在进行修整操作时，需要考虑
到砂轮的材质、属性、使用情况等因素，并选用合适的修整工具，注意修
整角度和深度，定期检查砂轮的使用情况，进行必要的维护，以保障加工
效率和加工精度。
外圆磨床砂轮修整技巧外圆磨床是一种常见的金属加工设备，主要用于对工件进行外圆磨削加工。
而砂轮是外圆磨床的主要磨削工具，其性能的好坏直接影响到加工效果和加工质量。
因此，砂轮修整技巧是外圆磨床操作中非常重要的环节。
下面将介绍一些常用的外圆磨床砂轮修整技巧。
一、砂轮修整的目的砂轮修整主要是为了保持砂轮的原始形状和磨削性能，以便获得较好的磨削效果和加工质量。
同时，砂轮在使用过程中会出现磨损和变形现象，修整也可以使砂轮恢复平衡，延长其使用寿命。
二、砂轮修整的方法1.手工修整法手工修整法是最常用的砂轮修整方法。
具体步骤如下：（1）选择适当的修整工具，如砂轮修整器、砂轮修整石、磨料片等。
（2）根据砂轮的实际状况和修整要求，选取合适的修整方法。
修整方法包括修整平面、修整轮圆度、修整轮侧面等。
（3）将砂轮固定在砂轮修整器上，使用修整工具对砂轮进行切削修整，直到达到要求的修整效果。
2.自动修整法自动修整法是一种较为高效的修整方法，它采用专用的自动修整设备进行修整操作。
具体步骤如下：（1）选择适当的自动修整设备，如砂轮修整机、砂轮修整机械手等。
（2）将砂轮固定在自动修整设备上，设定修整参数，如修整深度、修整速度等。
（3）通过自动修整设备进行修整操作，直到达到要求的修整效果。
三、砂轮修整的注意事项1.修整前要进行砂轮的清理工作，以防止磨屑和污物的影响。
2.修整时要保持修整刀具的锋利，以获得更好的修整效果。
3.修整时要注意砂轮的修整路径和修整方式，以避免修整不均匀导致的形状偏差。
4.修整后要进行砂轮的静平衡测试，以确保砂轮的平衡性。
5.砂轮修整过程中要遵循相关的操作规程和安全操作要求，确保人身安全和设备完好。
总之，外圆磨床砂轮修整技巧是外圆磨床操作中非常重要的环节，它直接影响到砂轮的磨削性能和加工质量。
通过正确选用修整工具和方法，并注意修整过程中的一些关键问题，可以有效地保持砂轮的原始形状和磨削性能，延长其使用寿命，提高工件的加工精度和表面质量。
外圆磨床砂轮修整技巧一、选择合适的修整砂轮修整砂轮的选择应根据所磨砂轮的材质、硬度、颗粒尺寸和粘结剂类型来决定。
常用的修整砂轮有刚玉修整砂轮、金刚石修整砂轮和CBN修整砂轮。
刚玉修整砂轮适用于修整金刚石和CIBN砂轮，金刚石修整砂轮适用于修整氧化铝砂轮，CBN修整砂轮适用于修整高速钢和硬质合金砂轮。
二、修整砂轮外形砂轮的外形修整对于砂轮的切削性能和精度有很大影响。
修整砂轮的外形应根据所磨工件的要求和磨削方式来确定。
常见的修整砂轮外形有圆筒形、倒角形和渐圆形。
圆筒形适用于对圆柱轴类零件进行磨削修整，倒角形适用于对圆角和倒角进行修整，渐圆形适用于对圆锥面进行修整。
三、修整砂轮尺寸选择修整砂轮的尺寸应根据所磨工件的尺寸和修整量来确定。
修整砂轮的直径和宽度一般应大于被修整砂轮的尺寸，并要考虑到砂轮的修整寿命和砂轮与工件的接触面积。
一般来说，修整砂轮直径为被修整砂轮直径的1.5倍到2倍，宽度为被修整砂轮宽度的1.2倍到1.5倍。
四、修整砂轮修整量控制修整砂轮的修整量应根据所磨砂轮的磨削性能和修整寿命来确定。
修整量过大会导致砂轮修整寿命过短，修整量过小会导致砂轮不能得到有效修整。
一般来说，修整量为砂轮直径的0.1倍到0.2倍效果比较好。
五、修整砂轮修整速度控制修整砂轮的修整速度应根据砂轮的硬度、粘结剂类型和修整砂轮尺寸来确定。
修整速度过快会导致砂轮修整成型不准确，修整速度过慢会导致砂轮修整寿命下降。
一般来说，修整速度为砂轮转速的0.3倍到0.5倍效果比较好。
六、修整砂轮压力控制修整砂轮的压力应根据所磨工件的材料和硬度来确定。
压力过大会导致修整砂轮磨损过快，压力过小会导致修整效果不佳。
一般来说，修整砂轮的压力为工件负荷的50%到70%效果比较好。
七、修整砂轮修整周期控制修整砂轮的修整周期应根据所磨砂轮的修整寿命和修整量来确定。
修整周期过短会导致生产效率低下，修整周期过长会导致砂轮无法得到有效修整。
一般来说，修整周期为砂轮修整寿命的2倍到3倍效果比较好。

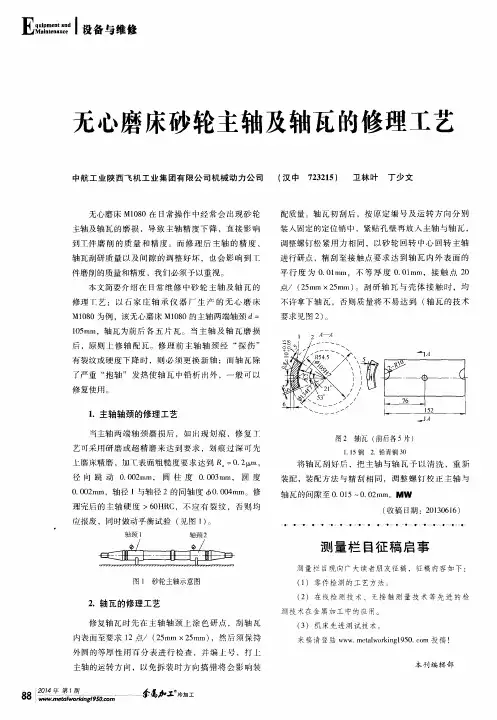

![无心磨床调试及维修资料[1]](https://uimg.taocdn.com/156f3034b90d6c85ec3ac681.webp)
平面磨床砂轮修整技巧-问题:平面磨床砂轮怎样修刀？在机床加工中，平面磨床，接下来中意磨床为您解说平面磨床砂轮修整技巧：问题:平面磨床砂轮怎样修刀？的问题。
1、问：平面磨床的砂轮怎么修？平面磨床修整有两种方式： 1、将石修整器放在工作台上，砂轮直线往复运动进行修整。
.2、砂轮轴上有石笔，前后移动石笔修整砂轮。
2、初学者磨床的砂轮应该如何修整！修整磨床砂轮的方法有两种。
一是使用磨床砂轮横向导轨上的专用修整砂轮装置对砂轮进行修整。
另一种是将砂轮修整笔架吸在电磁盘上，砂轮横向移动对砂轮进行修整。
进料量约为0、03~0、在粗修时，砂轮可以更快地移动。
砂轮整个圆周面在末端修整后，少量进给并慢速移动，完成砂轮。
完成砂轮的修整。
中意平面磨床产品具有高精度、高稳定性、高性价比等优良特点。
是社会现代化生产的加工母机生产制造企业。
3、平面磨床工作面修整的技巧？如果想让台面在水平和垂直方向上都达到一个公差，换一个密度大于60的普通砂轮【记得调整平衡】也不是不可能，用石修整砂轮，磁吸台面，【开启冷却水】再研磨台面。
整个台面抹平后，最后轻轻慢慢地移动刀，用小刀来回移动。
直到刀在整个台面上有少量火花，才进入。
用小刀就好了，这样就不会产生火花了。
怎么修砂轮才是最平的。
一般而言，如果床身长期不用或者工作量不重，一般不用刮磨，修的时间比较长，刮的好有很多人少，属于大修。
修好后，还是要这样修剪台面。
如果赛道真的很糟糕，那也没关系。
如果你专门磨一个产品，设置垂直限制[水平轨道一般与它关系不大。
]，然后修剪飞机，也可以暂时使用。
最后祝你成功！4、磨床砂轮如何修整，使砂轮平整？水平进刀多少次？用固定在砂轮架上的修整笔，或吸在圆盘上的修整笔修整砂轮。
粗修时，每次进给为0、精修时，每次进给为0、粗修时，砂轮可以更快地移动，可以提高效率。
精修时，砂轮移动较慢，修整后的圆周面应较光滑。
粗修时，精修直至修整砂轮的整个圆周。
修整是否到位，可以观察砂轮圆周和砂轮侧面的棱角。
修圆弧砂轮方法
圆弧砂轮修整的方法包括以下步骤：
1. 将圆弧砂轮修整器安装在磨床的工作台上，并调整升降机构，使修整笔的高度与砂轮的中心轴线同高。
2. 当需要修整的砂轮界面形状外为圆弧时，转动手柄，使两个锥齿轮啮合，通过两个锥齿轮将转动传递给修整笔，使修整笔绕锥齿轮的中心轴线来回摆动。
3. 根据加工要求的不同，可以调整修整笔右端的滚花转轮来实现对砂轮内外圆弧的修整。
当修整内圆弧砂轮时，使修整笔尖左移，使笔尖超出齿轮轴线一部分；修整砂轮为外圆弧时，使修整笔绕着齿轮的中心轴线右移，使笔尖向右超出轴线一部分。
砂轮修整圆弧的半径取决于笔尖与该转动轴线的相对移动距离。
此外，修整凹圆弧砂轮时，可以先在转盘的中心锥孔内插入一根上端直径为10mm的标准棒，使金刚刀尖刚好与芯棒相接触，并用螺钉把刀杆锁紧，使刀尖刀工具回转中心的距离为5mm。
然后在支架与调节环的端面间垫入一定厚度的块规，锁紧调节环。
如要修整半径为R的凹圆弧砂轮时，只需要松开螺钉，在支架和调节环之间垫入厚度为45-Rmm的块规，再用螺钉将金刚刀杆固定即可。
上述步骤完成后，就可以进行圆弧砂轮的修整了。
请注意，在进行砂轮修整时，一定要遵循安全操作规程，确保人员和设备的安全。
同时，要根据不同的加工要求和砂轮材质选择合适的修整方法和工具，以保证砂轮修整的质量和效率。
磨床砂轮修整及其数控实现磨床砂轮修整及其数控实现磨床是一种常用的工业加工设备，主要用于对各种金属和非金属工件的加工和修整。
在磨床加工中，磨床砂轮是最主要的磨具，其选用和修整对加工效率和质量有着至关重要的影响。
本文将介绍磨床砂轮修整的方法及其数控实现。
一、磨床砂轮修整的方法磨床砂轮经过一段时间的使用或外力冲击后，其表面会出现磨损、变形或断裂等情况。
为了确保加工质量，需要对砂轮进行修整。
目前常用的修整方法有手工修整和机械修整两种。
1.手工修整手工修整主要是利用手工磨具对砂轮进行修整。
具体步骤如下：（1）将磨床停止运转后，将砂轮锁定并拆下；（2）用工具将砂轮受损部位加工平坦，去除残余的杂质和损伤表面；（3）采用手工磨具对砂轮表面进行修整，使其恢复初始形状。
虽然手工修整操作简单，但是由于人工操作不易控制，磨削精度和磨轮的轮廓难以保证。
同时，手工修整效率低，难以满足大批量的磨床砂轮修整需求。
2.机械修整机械修整是将砂轮放置在修整设备上，通过设备内设定的磨削程序进行修整。
其主要优点是修整精度高、修整效率高等，但由于磨削程序的限制，磨轮的轮廓也比较有限。
二、磨床砂轮数控修整随着数控技术的不断发展，数控磨床也逐渐成为加工行业的主流设备。
与传统机床相比，数控磨床具有定位精度高、加工效率高、加工质量好等优点。
同时，其在砂轮修整方面也有很大的优势。
数控磨床的数控磨轮修整系统能够针对砂轮的不同形状，通过输入数值设定具体的修整轮廓，以实现高精度的砂轮修整。
整个修整过程由机器自动进行，精度和效率大大提高。
同时，数控磨床的修整程序可以轻松存储和调整，方便不同工件加工时的自动化应用。
磨床砂轮数控修整主要包括以下几个步骤：（1）设定修整轮廓：根据砂轮的不同形状，输入数值设定具体的修整轮廓。
（2）机器自动修整：启动修整程序后，机器自动进行磨削，直到砂轮恢复正常轮廓。
（3）检查修整结果：机器停止运转后，取出砂轮观察修整结果，并进行必要的修正。
M1083A无心磨床砂轮架主轴轴承研死原因分析及维修M1083A无心磨床砂轮架主轴轴承研死原因分析及其修复M1083A 无心外圆磨床的特点是刚性好、生产效率高、设备使用性能良好，能适应大批量生产的需要。
其磨削轮、导轮主轴前、后轴承均采用薄膜反馈静压轴承，轴承为四油腔对称结构。
该设备最近出现了砂轮架主轴静压轴承副研死故障，我们对其进行了成功的修复。
下面结合修理过程对设备发生故障的原因，静压轴承副修复工艺加以总结。
1 故障原因分析砂轮架主轴(磨削轮主轴)轴承研死的原因主要在两个方面:第一是润滑油泵送油油路的阻塞：第二是进入轴承油腔主油路的阻塞。
这两个原因将直接导致进入轴承油腔的润滑油油量不足或油压不够而导致砂轮架主轴启动时轴承副发生研死故障。
送油油路的阻塞主要是在滤油器处。
M1083A送油路上共有三重滤油器，特别是精滤器易被堵塞或滤芯纸质溶化致使送油压力下降，油量不足，使油压过低，而同时主轴启动电器互锁系统失灵，导致静压轴承副研死。
进入轴承油腔的油路阻塞主要是在薄膜反馈节流阀间隙处。
间隙严重阻塞时，进入油腔的油量很少，油压很低，主轴不能很好地在轴承中浮起，若扳动磨削轮则转不动或很重，此时一旦启动磨削主轴则同样引起静压轴承副研死。
1.2-?105mm处与轴承配合间隙0.055～0.060mm2.2-?105mm椭圆度、锥度允差0.002mm2 修复工艺我们将砂轮主轴拆下后，发现故障主要在主轴前轴承，后轴承则无明显研死痕迹。
首先我们用千分尺对主轴前轴颈进行精确测量，实际尺寸为?105-0.008-0.007mm，用内径千分表测得轴承内孔直径为?105+0.048+0.051mm，由此可知其配合间隙在0.055～0.059mm之间，而静压轴承副的配合间隙要求为0.006D(D为主轴轴颈公称尺寸)，M1083A主轴轴颈D=105mm，其配合间隙技术要求应为0.063mm。
设计要求的配合间隙为0.055～0.060mm，经过实际测量尺寸可知其基本能满足主轴与轴承之间的配合间隙要求。
外圆磨床砂轮修整技巧外圆磨床是一种常用的金属加工设备，用于对工件进行精密的磨削加工。
砂轮是外圆磨床上最重要的磨削工具，它的质量和修整程度直接影响到加工效果和加工精度。
因此，砂轮的修整技巧对于外圆磨床的工作效率和加工质量起着关键作用。
下面将介绍一些常用的外圆磨床砂轮修整技巧。
1.采用合适的修整工具：修整砂轮需要使用专门的修整工具，如修整砂轮、修整棒等。
选择合适的修整工具可以更好地修整砂轮，提高修整效果。
2.选择合适的修整速度：修整砂轮时需要选择合适的修整速度。
一般来说，修整速度应该与砂轮磨削速度相同或稍高，以达到更好的修整效果。
3.确定修整砂轮的修整方式：修整砂轮的方式有很多种，如修直、修平、修理、修等等。
根据砂轮的磨削状态和需要修整的问题，选择合适的修整方式进行修整。
4.选择适合的修整量：修整砂轮时需要根据实际情况确定修整量。
修整量过大或过小都会对砂轮的修整效果产生影响，因此需要根据具体情况选择适合的修整量。
5.运用合理的修整力度：修整砂轮需要运用合理的修整力度。
修整力度过大会导致砂轮修整过度，修整力度过小则无法达到理想的修整效果。
因此，根据砂轮状态和所需修整的问题，选择适当的修整力度进行修整。
6.均匀修整砂轮：修整砂轮时需要均匀修整，避免在其中一部位修整过多，导致砂轮不平衡。
通过均匀修整可以提高砂轮的使用寿命和修整效果。
7.注意砂轮的进行中间修整：砂轮在使用过程中会逐渐磨损，需要进行中间修整。
中间修整可以提高砂轮的使用寿命和修整效果，同时还可以使工件的加工精度更高。
8.定期更换砂轮：砂轮在使用过程中会逐渐磨损，砂粒会变得钝，影响磨削效果。
因此，需要定期更换砂轮，以保证砂轮的磨削效果和加工精度。
总之，外圆磨床砂轮修整技巧是外圆磨床工作中不可忽视的一环。
采用合适的修整工具、选择合适的修整速度、确定合适的修整方式和修整量、运用合理的修整力度、均匀修整砂轮、注意中间修整和定期更换砂轮，可以提高外圆磨床的加工效果和加工精度，延长砂轮的使用寿命。
外圆磨床对砂轮超精磨削修整的两种办法一般情况下，用只通过笔修整的砂轮在一般磨床上只能磨出RaO.4-0.8m的外表粗糙度。
为使外圆磨床磨削外表到达RaO.02〜0.04m的粗糙度要求，有必要对砂轮进行精修和细修两次修整。
修整办法可采用以下两种办法。
1、用笔精修、再用油石细修砂轮粒度一般选用46#〜80#。
首先用尖利的单颗粒石笔以细小而均匀的进给量对砂轮进行精修，以在砂轮磨粒上修整出较多的等高微刃。
精修时，砂轮修整器的装置应正确合理，每次进给量应控制在5?m,纵向进给速度主张选用低速度。
在精修过程中，应留意修整宣布声响的改变。
若宣布均匀的沙沙声，阐明修整情况正常;若宣布的声响忽高忽低或渐高渐低，乃至宣布不正常的嘟嘟声，则应当即查看作业台是否呈现匍匐，冷却是否充沛，笔是否尖利等，然后进行恰当调整。
经笔精修后，再用油石（或砂条）进行细修，以在砂轮磨粒上修整出更多的等高微刃。
油石需在平面磨床上磨平。
细修时，油石有必要与砂轮圆周外表平行，油石与砂轮细微触摸，缓慢地纵向移动2〜3次即可。
2、用笔精修、再用精车后的砂轮细修用笔精修后，先用磨削长度与工件根本共同的芯轴进行锥度调整，然后用经精车后的砂轮进行细修。
细修用砂轮可采用TL60#K〜L,直径约100mm o精车砂轮时，将砂轮装置在卡盘上，将卡盘夹紧在一根主动定心的芯轴上，然后顶在精细车床的两个顶上进行粗、精车外圆，使砂轮外圆无偏摆。
然后将精车后的砂轮顶在磨床的两顶上即可对磨削用砂轮进行细修。
细修时，头架带动修整用砂轮滚动，选用低转速（约80〜IoOr/min）、小进给量（往复一次约2?m）,作业台往复速度应低于0.3m∕min°需作屡次往复修整。
修整用砂轮与被修整砂轮的旋转方向应相同，即触摸点两者的线速度方向相反。
冷却液应充沛，以冲走浮砂，避免磨削时砂轮上残留的浮砂拉毛工件外表。
砂轮经精、细修整完后，可用手指顺着砂轮旋转方向悄悄接近砂轮作业外表并作纵向移动，若手感平坦润滑如触镜面，阐明砂轮修整杰出；若感觉有磨粒刺手，可用剪去2/3刷毛的漆刷悄悄刷去砂轮外表浮砂。
无心磨床导轮的修整方法及修整角度的调整方法无心磨床进行磨削时，工件会从砂轮和导轮这两者之间通过，砂轮和导轮的旋转方向是同一方向的，但是旋转速度是不同的。
砂轮的作用是去除工件表面上的材料，而导轮的作用是向工件施加压力，并控制着工件的速度，工件依靠托架来进行支撑。
导轮是无心磨床的主要机构之一，通常由橡胶或塑料等结合剂混合磨料制作而成，具有支撑工件和带动工件的功能，控制着工件的转动速度和通过速度，因此，导轮是没有磨削功能的。
无心磨床导轮的修整方法若是采用切入式无心磨削的时候，就需要有与砂轮一样的仿形板来进行修整导轮，修整成一个圆柱形。
若是采用通过式无心磨削的时候，导轮的修整便是无心磨削比较重要的技术，因为要让工件在旋转过程中磨削前行，就得需要有往前移动的力，若是像切入式无心磨削那般修整，工件和导轮只会处在一个平行的状态，这样是无法给工件施加推力的。
显而易见，将导轮修整成圆柱形或者是腰鼓形都无法达到我们的要求，所以，将导轮修整成中间细两端粗的形状是比较合理的，只要导轮的倾斜角度能类似于曲面的直线角度，便可以确保导轮表面与工件的接触是处于线接触状态。
要把导轮修整成中间细两端粗的形状，就需要将砂轮修整器转动一定角度，转动后，石修整器的运动路径会与导轮表面的接触线，交集于导轮表面的中心点，简单来说，在修整导轮的时候，石修整器会先接触到导轮表面的中间，反复修整后，导轮表面的中间会凹下去，呈现出两端直径相同的双曲面。
无心磨床导轮修整角度的调整导轮的倾斜角度主要给工件带来了往前移动的推力，若是仅仅去调整导轮的倾斜角度是不行的，为了让导轮能够达到良好的双曲面工作状态，在调整了导轮的倾斜角度后，还需要调整导轮的修整角度。
若是要求不是很高的话，我们可以按照工艺要求来进行调整。
首先，将导轮在垂直面上倾斜一个角度，也就是倾斜角度，在粗磨时，可选取3度至4度，在精磨时，可选取1.5度至2.5度。
然后按照导轮的倾斜角度来将石修整器水平转动一个角度，也就是修整角度。
数控磨床中误差补偿与砂轮修整的问题一、前言磨削加工中，砂轮的磨损状态是影响磨削质量的一个主要因素。
砂轮在磨削过程中，磨粒逐渐磨钝而失往切削能力，若继续磨削，就会增加砂轮与工件之间的摩擦而发热，磨削质量将明显下降。
这主要是由于磨粒的钝化，砂轮表面被堵以及砂轮外形失真所致，因此实时检测砂轮状态并及时修整，对保证磨削质量意义重大。
二、传动误差及补偿技术传动误差主要指传动链的制造精度与传动间隙，采用数控系统软件误差补偿方法，可以在机床的机械部分不作任何改进的情况下，使其总体精度明显进步。
精度软件误差补偿技术对进步数控机床的精度有两方面的意义，一是与制造精度的进步相结合，使数控机床的总体精度上升一个新的台阶。
二是在机床数控化改造时实施软件误差补偿，以实现廉价的机床精度升级。
1.齿隙误差补偿原理磨具磨床磨削微信不错!齿隙补偿又称反向间隙补偿机械传动链在改变转向(如工作台改变移动方向，旋转轴改变转向)时，由于齿隙的存在，会引起伺服电机空走，而工作台无实际移动，又称失动在半闭环系统中，这种齿隙误差对于机床加工精度具有很大影响，必须加以补偿，CNC系统是在位控程序计算反馈位置的过程中加进齿隙补偿以求得实际反馈位置增量。
各坐标轴的齿隙值被预先测定好，作为机床基本参数，以伺服分辨率为单位输进内存。
每当检测到坐标轴改变方向时，自动将齿隙补偿值加到由反馈元件检测到的反馈位置中，以补偿因齿隙引起的失动。
2.等间距螺距误差补偿所谓等间距指的是补偿点间的间隔是相等的，等间距螺距误差补偿选取机床参考点作为补偿的基础点，机床参考点由反馈系统提供的相应基准脉冲来选择，具有很高的正确度，是机床的基本参数之一。
在实现软件补偿之前，必须测得各补偿点的反馈增量修正值(以伺服分辨率为单位存进表中)，较高精度的CNC系统，一般采用激光干涉仪丈量的实际位置与发送的指令位置相比较，得到相应补偿点的反馈增量修正值。
即：补偿点反馈增量修正值=(数控指令命令值一实际位置值)/伺服分辨率。
普通外圆磨床砂轮圆角精密修整方式摘要:针对外圆磨床加工高温合金的试样在磨削加工中，为保证试样加工型线圆弧面精度在砂轮修整上存在问题进行研究。
解决过去手动磨削修整的砂轮圆角问题，提升磨削效率，规避了质量风险。
关键词：砂轮修整；砂轮圆角；限位修整；该文针对MA1420/H外圆磨床加工高温镍基合金GH901高温合金的拉伸试样、持久试样在磨削加工中为保证试样加工型线圆弧面精度在砂轮修整上存在问题进行研究，改进设计了一种适用于磨削“凹型”零件的砂轮圆角砂轮修整器。
顺利解决了磨削过程中，过去手动磨削修整的砂轮圆角需多次修整检验才能达到圆弧要求的问题，有效提升了磨削效率，减少了制造成本。
同时降低了重复定位误差、规避了质量风险，对类似砂轮修整功能拓展具有借鉴意义。
1 序言砂轮在磨削加工过程中会发生钝化而丧失磨削能力或失去正确的几何形状。
砂轮工作表面的磨粒是否锋利及轮廓形状是否失真，对磨削效率及加工工件的表面质量都有直接的影响。
为此必须及时对砂轮工作面已磨钝的表面进行修整，以恢复切削性能和正确的几何形状。
如果不及时清理修磨，则会引起工件振动，以至严重影响砂轮使用寿命和磨削效率，直接影响到产品的表面质量及尺寸精度。
特别在磨削硬度高的材料时，需频繁对砂轮进行修磨。
磨床配备的砂轮修整器具有通用性，适用于一般工件，但对特种工件存在一定的局限性。
2 问题分析笔者公司的燃气轮高温零部件大量的采用GH901高温合金材料。
GH901材质为国内引进的新型耐高温材料，化学成分见表1。
表1 GH901合金化学成分（质量分数）（%）该材质等同于美国Incoly901及日本HHSKCM5700材质，具有优良的高温性能，常常被用于使用温度620℃左右的压力部件[2]。
作为镍基高温合金材料，主要的难加工性能表现如下。
1）高温强度高，加工硬化倾向大。
加工时塑性变形抗力大、负荷重。
2）导热性差。
3）对砂轮的粘结倾向大。
4）强化元素含量多，硬度高。
杭州萧山通绿机械厂
编号：D/D3-02-318 修整砂轮作业指导书 版本：A
第1页，共1页 一、目的：
规范员工修整砂轮的操作手法。
二、适用范围：
本作业指导书适用于外圆磨床砂轮修整的操作。
三、操作规程：
3.1 调整好机床滑台左右行程，把砂轮修整架放置在修整座上。
3.2 启动砂轮，修整座慢慢向砂轮方向移动，移至修整座上的金刚笔轻轻接触到砂轮为止（如图一所示），然后固定修整座。
3.3 打开冷却水，打开①左右行程开关至右侧，把②修整进给速度调至50mm/min 左右。
3.4 在金刚笔移动到砂轮左右两边（金刚笔和砂轮外表面未接触）时进行砂轮往返修整多次，每次粗修③修整量在0.03-0.05之间，一直修整至砂轮表面没有黑色或暗色磨泥为止。
3.5 粗修结束后，把②修整进给速度调至20mm/min 左右再进行精修。
精修③修整量调调节至0.03mm ，往复修整20次左右（此时往复修整时砂轮不再进给）。
3.6 精修结束后，关闭①左右行程开关至左侧，从修整架上拿下修整座。
图一 图二
编制：王江 审核：华杭铭 批准：徐方方 ①左右行程开关
②进给速度调整器 ③砂轮进给修整量调节器
金刚笔接触到砂轮
时，砂轮有颜色变化。
刚接触无心磨的时候，对于一些诸如心高，金刚石修整笔偏移，修整角，倾斜角导轮修整等等基本概念似懂非懂，虽然能够按照师傅指导的步骤完成简单的研磨操作，但只处于知其然不知其所以然的地步吧。
无心磨算是一种实践性很强的技术，即使同一台设备同样的设定条件新手和经验丰富的师傅磨出来的效果也可能会有很大差距。
说白了到一定程度之后经验和双手的感觉远远超得过上万字的操作说明书。
这也是为什么有时候无心磨厂家的调试安装的老师傅们，反而有可能对自己公司的操作说明书内容不甚了了。
因为操作说明书大多是技术部的设计者们在电脑前打印出来的，对于只可意会不可言传的【感觉】就无能为力啦。
对于新手来书悟性好坏固然是很重要的，但是我想明白了基本的概念之后，对于进一步的提高定会事半功倍，高手就不用浪费宝贵的时间往下看了，初学者权当参考，废话了这么长，以下进入正题。
切入磨时导轮修整没有什么好讲的，修整角和倾斜角都为零，导轮修整后是一个圆柱形。
此时也就无所谓金刚石笔的偏移量。
通磨的时候因为要使工件旋转中磨削前进，便需要有使工件向前移动的力，很显然如果像切入磨那样工件和导轮轴平行的状态下是没有办法给工件施加向前的推力。
那么对于在托板上的工件来说，考虑砂轮，导轮和托板的支撑力之中，要想产生一个推动工件向前的力，只能在导轮上做文章。
也就自然牵涉到以下基本的概念。
心高，金刚笔偏移量，倾斜角，修整角，导轮速度，工件移动速度等问题。
方便起见分项列出常见的基本问题。
另外弄清所谓的单页双曲面是一个什么形状。
把圆柱形想象成一个是通过等长线段连接在一起的两个等径圆，上下两个圆围绕中心轴反方向旋转，此时等长的线段则会形成一个中间细两端粗的单页双曲面形状。
有条件的可以直接拿一个圆柱形的笼子用手拧一下，更直观一些。
1）为什么要设定心高以及心高的设定标准？这个问题牵涉到无心磨的成圆原理，有兴趣的话可以在网上搜索一下，或者找本书研究一下，基本就能理解了。
简单的考虑方法是考虑一下如果没有心高即工件中心和导轮砂轮中心等心高，且托板顶面是水平的情况下会出现什么情况？这时工件旋转的时候，突起的部分接触到导轮面，突起部分相对的接触砂轮的部分，就会被磨下去一点，如此反复磨下去，最终的结果工件就会被磨成一个等径的棱圆。
