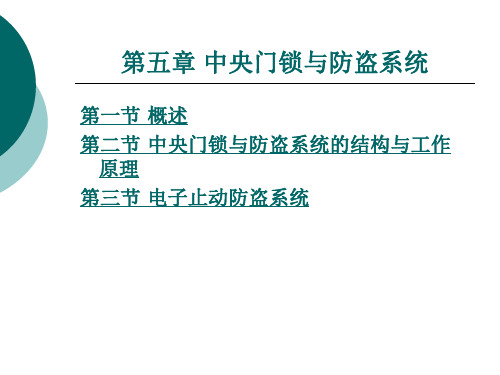

![汽车车身电子技术第五章 中央门锁与防盗系统[精]](https://img.taocdn.com/s1/m/dd8b1576a76e58fafab003de.png)
中央门锁和防盗系统中央门锁防盗报警系统系统的功能与组成系统的工作过程防盗报警系统准备状态的解除一、中央门锁中央门锁（也称电动门锁）系统是使用电机操作车门的锁定机构使车门锁住或打开。
有的汽车的电机控制开关由门锁杆操作；有的汽车用独立开关操作。
开关通常安装在驾驶室车门和前乘客车门上。
在具有车门锁杆开关的系统，推动锁钮超过锁定位置时，会将全部车门锁住；拉出锁钮超过开锁位置时，会打开所有车门。
当驾驶人员或乘客操作门锁控制开关时，所有的车门不是锁住就是打开。
图 1是自动门锁电路图。
驾驶人员或乘客利用门开关可以接通或断开门锁继电器，门锁继电器包括锁定和开锁两个继电器，此继电器有两种功能，一方面将电源电压施加于电机，另一方面使电机另一端接地，形成通路。
门锁电机的转向是可逆的，其转动方向是由流经电枢电流的方向决定的。
图 2是驾驶室门锁开关在锁定位置时的电流方向。
将开关掷向锁定位置时，电源供电给锁定继电器线圈，继电器动作，其常开触点闭合，电源电压经此常开触点施加于所有门锁电机，电机电枢另一端经开锁继电器常闭触点接地，电机旋转并将各车门锁住。
当开关断开电源（开关放在中间位置时），锁定继电器释放。
图 3是驾驶室门锁开关在开锁位置时的电流方向。
将开关掷向开锁位置时，开锁继电器线圈有电，继电器吸合，电源电压经闭合的开锁继电器常开触点施加于电机，电机电枢的另一端经锁定继电器常闭触点接地，电机转动，把门锁打开。
当开关放开，回到中间位置时，开锁继电器失去作用。
TOP二、防盗报警系统许多现代汽车都装有防盗报警系统，当有人擅自打开任一个车门时，报警系统以及与其相联接的声光电路立即起动报警，且在发动机起动时会自行熄火，以达到防盗的目的。
1、系统的功能与组成防盗报警系统主要由电子模块、触发继电器、报警继电器、起动中断继电器、门框侧柱开关以及门锁开关等组成，见图 4。
当把自动门锁开关置于LOCK位置时，关闭车门，则系统进入防盗报警准备状态，这时如有人打开车门或由行李箱拉出锁筒，报警电路就会起动：喇叭发出声响，尾灯、顶灯、外灯等发光，同时接通起动中断电路，阻止发动机起动。
中央门锁与防盗系统的检修知识目标：1．能正确描述汽车中央门锁与防盗系统的组成及各部件的作用；2．能简单叙述汽车中央门锁及防盗系统的工作原理；3．能叙述汽车中央门锁及防盗系统的故障诊断方法。
能力目标：1．会检测并分析判定汽车中央门锁及防盗系统各元件的性能好坏；2．能分析诊断汽车中央门锁及防盗系统的故障。
一、中央门锁控制系统现代轿车采用的中央门锁控制系统采用集中控制方式控制所有车门、尾门及油箱盖一起上锁或开锁，并具有钥匙禁闭安全功能。
所有车门的门锁可以通过驾驶室侧门上钥匙或无线遥控钥匙来操纵达到同时开闭功能，并且有一侧前门打开如果点火钥匙仍在锁内，即使已执行了锁门操纵，所有的车门也不会上锁，防止点火钥匙忘记在车内。
对于无线遥控中央门锁，是在主点火钥匙（遥控器）内设有转发器，其发出的微弱无线电波信号进入汽车车内的接收器，然后再进入车身ECU、驾驶员车门ECU和前排乘员ECU，最终达到遥控车门锁的锁止和解锁的目的。
下面以奥迪A6为例介绍无线遥控中央门锁控制系统的组成与工作。
1．无线遥控中央门锁控制系统的组成与工作奥迪A6中央门锁控制系统为无线遥控中央门锁，能以中控方式将所有车门、尾门和油箱盖上锁或开锁，同时还具有安全防盗功能及防盗报警功能。
其每个车门锁有两个电机，第一个电机是用来锁住车门，第二个电机起防盗安全功能，即汽车从外部上锁后（通过车门锁或遥控器），从车内用开门把手无法打开车门，从而增大了盗贼破窗而入偷盗汽车的难度。
每个行李箱锁和油箱盖锁只有一个电机。
另外如果触发了安全气囊控制单元，那么就有一个电子信号传到中央门锁控制单元，从而得以实现全部车门门锁打开功能。
1）中央门锁控制系统的组成电子控制的中央门锁控制系统包括三部分：信号输入装置、电子控制单元及执行器。
(1)信号输入装置①遥控发射器(主钥匙)：如图4-3-1所示，向汽车车内的电子接收器发射密码信号，其发射的信号为微弱无线电波。
图4-3-1 奥迪A6遥控发射器②中央门锁控制开关：一般安装在驾驶员侧车门（或乘员侧车门）内侧的扶手上，如图4-3-2所示。
