冷凝器热量及面积计算公式冷凝器是一种将气体或蒸汽通过冷却转化为液体的设备。
在工业领域中，冷凝器通常用于冷却和凝结过程中的热量交换。
冷凝器的热量和面积计算公式是根据热传导和传热理论得到的，并且可以根据具体的设计参数进行调整。
以下是冷凝器热量和面积计算的一般公式及步骤。
1.冷凝器热量计算：冷凝器的热量计算需要考虑到两部分：冷凝器进口的热量和冷凝器出口的热量。
冷凝器进口热量计算公式：Q_in = m * c * (T_in - T_sat)其中，Q_in 是冷凝器进口的热量（单位为瓦特），m 是冷凝器进口的质量流量（单位为千克/秒），c 是流体的比热容（单位为焦耳/千克·摄氏度），T_in 是冷凝器进口的温度（单位为摄氏度），T_sat 是冷凝温度（单位为摄氏度）。
冷凝器出口热量计算公式：Q_out = m * c * (T_out - T_sat)其中，Q_out 是冷凝器出口的热量（单位为瓦特），T_out 是冷凝器出口的温度（单位为摄氏度）。
冷凝器的总热量可以通过将进口热量与出口热量相加得到：Q_total = Q_in + Q_out2.冷凝器面积计算：冷凝器的面积计算需要考虑到热传导和传热系数。
冷凝器面积计算公式：A = Q_total / (U * ΔT_lm)其中，A 是冷凝器的表面积（单位为平方米），U 是总传热系数（单位为瓦特/平方米·摄氏度），ΔT_lm 是温差的对数平均值（单位为摄氏度）。
总传热系数（U）可以通过考虑壳程和管程中传热系数（h_shell,h_tube）和管壁的热传导系数（k_tube）得到：1/U = 1/h_shell + Δx/k_tube + 1/h_tube其中，Δx是管壁的厚度（单位为米）。
温差的对数平均值（ΔT_lm）可以通过进口温度和出口温度计算得到：ΔT_lm = (ΔT_1 - ΔT_2) / ln(ΔT_1 / ΔT_2)其中，ΔT_1是冷凝器的进口温度和冷凝器温度的差值（单位为摄氏度），ΔT_2是冷凝器的出口温度和冷凝器温度的差值（单位为摄氏度）。
600MW凝汽式机组全厂原则性热力系统计算概述本文基于600MW凝汽式机组全厂原则性热力系统计算，主要介绍了热力参数的计算方法以及计算结果的分析。
采用了热力学循环分析方法对系统进行模拟，通过分析计算结果来确定燃料消耗量、水冷却量、蒸汽流量和电力输出等相关参数。
计算方法1.假设热力系统中的所有参数都满足理想状态，且没有能量损失。
2.将热力系统划分为不同的部分进行计算。
3.对热力系统中的各个部分进行热力学循环分析，确定各个部分的功率、燃料消耗量、水冷却量等参数。
4.建立数学模型，对热力参数进行计算和模拟。
5.根据计算结果进行分析和评估。
热力系统的主要部分1.热力系统的主要部分包括锅炉、汽轮机、冷凝器和再热器。
2.锅炉的主要作用是将燃料转化为蒸汽，提供动力输出。
3.汽轮机的主要作用是将蒸汽转化为机械能，提供动力输出。
4.冷凝器的主要作用是将蒸汽冷却成水，回收能量。
5.再热器的主要作用是提高热效率，增加动力输出。
热力参数的计算1.锅炉热效率的计算方法：燃料消耗量 = 机组额定电功率 / 热效率 / 燃料低位发热量。
其中，热效率可以通过对热力系统进行分析得到。
2.汽轮机等热机的热效率的计算方法：热效率 = 1 - 净排气比 * （热容比- 1）/ 等压热效率。
其中，等压热效率可以通过对热力系统进行分析得到。
3.再热器的热效率的计算方法：热效率 = （蒸汽流量 * （H2 - H3） - 再热器热损失）/ 燃料消耗量 * 燃料低位发热量。
其中，H2和H3分别表示再热器进口蒸汽的焓值和出口蒸汽的焓值。
4.冷凝器的热效率的计算方法：热效率 = （冷却水流量 * （H3’ - H4））/ 蒸汽流量 * （H1 - H2）。
其中，H3’表示冷却水进口的温度对应的蒸汽的焓值，H4表示冷却水出口的温度对应的蒸汽的焓值。
结论根据以上计算方法和分析结果，我们可以得到600MW凝汽式机组全厂原则性热力系统的相关参数。
通过对这些参数进行评估和分析，我们可以有效地提高系统的热效率和动力输出，减少能源消耗。
1 凝汽设备的作用和特性1.1凝汽设备的作用凝汽设备主要由凝汽器（又称凝结器、冷凝器等）、冷却水泵（或称循环水泵）、凝结水泵及抽气器等组成，其中凝汽器是最主要的组成部分。
在现代大型电站凝汽式汽轮机组的热力循环中，凝汽设备起着冷源的作用，其主要任务是将汽轮机排汽凝结成水，并在汽轮机排汽口建立与维持一定的真空度。
凝气设备的任务是：（1）凝汽器通过冷却水与乏汽的热交换，把汽轮机的排汽凝结成水。
（2）凝结水由凝结水泵送至除氧器，经过回热加热作为锅炉给水继续重复使用。
（3）不断的将排汽凝结时放出的热量带走。
（4）不断地将聚集在凝汽器内的空气抽出，在汽轮机排汽口建立与维持高度的真空度。
（5）凝汽设备还有一定的真空除氧作用。
（6）汇集和贮存凝结水、热力系统中的各种疏水、排汽，能够缓冲运行中机组流量的急剧变化、增加系统调节稳定性。
图1.1为简单的凝汽设备原则性系统。
冷却水泵抽来的具有一定压力的冷却水（地下水、地表水或海水），流过凝汽器的冷却水管。
汽轮机的排汽进入凝汽器后，蒸汽凝结成水释放出的热量被由冷却水泵不断送来的冷却水带走，排汽凝结成水并流入凝汽器底部的热水井，然后由凝结水泵送往加热器和除氧器，送往锅炉循环使用。
抽气器不断地将凝汽器内的空气抽出以保持高度真空图1.1 凝汽设备的原则性系统1—汽轮机；2—发电机；3—凝汽器；4—抽汽器；5—凝结水泵；6—冷却水泵优良的凝气设备应满足以下要求：（1）凝汽器具有良好的传热性能。
主要通过管束的合理排列、布置、选取合适的管材来达到良好的传热效果，使汽轮机在给定的工作条件下具有尽可能低的运行背压。
（2）凝汽器本体和真空系统要有高度的严密性。
凝汽器的汽侧压力既低于壳外的大气压力，也低于管内的水侧压力。
所以如果水侧严密性不好，冷却水就会渗漏到汽侧，恶化凝结水水质；如果汽侧严密性不好，空气将漏入汽侧，恶化传热效果。
（3）凝结水过冷度要小。
具有过冷度的凝结水将使汽轮机消耗更多的回热抽汽，以使它加热到预定的锅炉给水温度，增大了热耗率。
《热力发电厂》课程设计指导书（3）设计题目： 300MW 凝汽式机组全厂原则性热力系统设计计算一、课程设计的目的和任务本课程设计是《热力发电厂》课程的具体应用和实践，是热能工程专业的各项基础课和专业课知识的综合应用，其重点在于将理论知识应用于一个具体的电厂生产系统介绍实际电厂热力系统的方案拟定、管道与设备选型及系统连接方式的选择，详细阐述实际热力系统的能量平衡计算方法和热经济性指标的计算与分析。
完成课程设计任务的学生应熟练掌握系统能量平衡的计算，可以应用热经济性分析的基本理论和方法对各种热力系统的热经济性进行计算、分析，熟练掌握发电厂原则性热力系统的常规计算方法，了解发电厂原则性热力系统的组成。
二、计算任务1 ．根据给定的热力系统数据，在 h - s 图上绘出蒸汽的汽态膨胀线（要求出图占一页）；2 ．计算额定功率下的汽轮机进汽量 D0，热力系统各汽水流量 D j；3 ．计算机组和全厂的热经济性指标（机组汽耗量、机组热耗量、机组汽耗率、机组热耗率、绝对电效率、全厂标准煤耗量、全厂标准煤耗率、全厂热耗率、全厂热效率）；4 ．按《火力发电厂热力系统设计制图规定》绘出全厂原则性热力系统图，并将所计算的全部汽水流量标在图中（手绘图 A2 ）。
汽水流量标注： D ×××，以 t/h 为单位三、计算类型：定功率计算采用常规的手工计算法。
为便于计算,凡对回热系统有影响的外部系统,如辅助热力系统中的锅炉连续排污利用系统、对外供热系统等,应先进行计算。
因此全厂热力系统计算应按照“先外后内,由高到低”的顺序进行。
计算的基本公式是热平衡式、物质平衡式和汽轮机功率方程式,具体步骤如下:1、整理原始资料根据给定的原始资料,整理、完善及选择有关的数据,以满足计算的需要。
(1)将原始资料整理成计算所需的各处汽、水比焓值,如新蒸汽、抽汽、凝气比焓。
加热器出口水、疏水、带疏水冷却器的疏水及凝汽器出口水比焓，再热热量等。

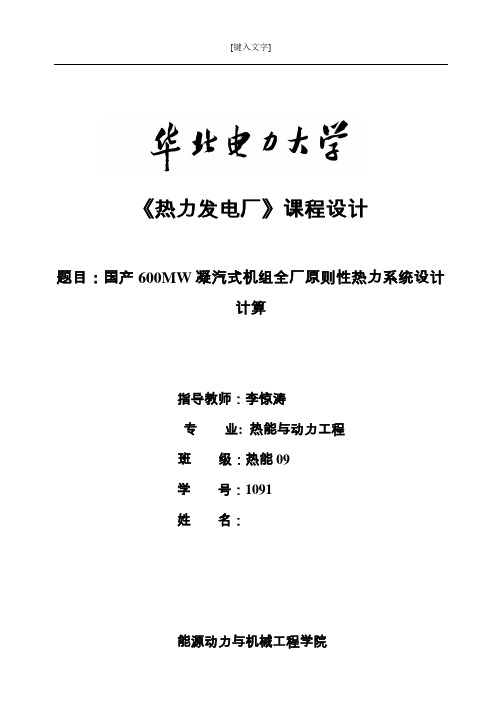

[键入文字]《热力发电厂》课程设计题目：国产600MW凝汽式机组全厂原则性热力系统设计计算指导教师：李惊涛专业: 热能与动力工程班级：热能09学号：1091姓名：能源动力与机械工程学院目录一、课程设计的目的 (3)二、计算任务 (3)三、计算原始资料 (3)3.1汽轮机形式及参数 (3)3.2回热加热系统参数 (3)3.3锅炉型式及参数 (4)3.4其他数据 (4)3.5 简化条件 (4)四、热系统计算 (5)4.1汽水平衡计算 (5)4.2汽轮机进汽参数计算 (5)4.3 辅助计算 (5)4.4各级加热器进、出水参数计算 (6)4.5高压加热器组及除氧器抽汽系数计算 (7)4.6除氧器抽汽系数计算 (8)4.7低压加热器组抽汽系数计算 (8)4.8汽轮机排汽量计算与校核 (10)4.9汽轮机内功计算 (11)4.10汽轮机发电机组热经济性指标计算 (12)4.11全厂热经济性指标计算 (13)五、反平衡校核 (14)六、参考资料 (15)附图（汽态膨胀过程线） (16)一、课程设计的目的热力发电厂课程设计的主要目的是要确定在不同负荷工况下各部分汽水流量及其参数、发电量、供热量及全厂性的热经济指标，由此衡量热力设备的完善性，热力系统的合理性，运行的安全性和全厂的经济性。
是学生在学习热力发电厂课程后的一次综合性的训练，是本课程的重要环节。
通过课程设计是学生进一步巩固、加深所学的理论知识并有所扩展；学习并掌握热力系统全面性计算和局部性分析的初步方法；培养学生查阅、使用国家有关设计标准、规范，进行实际工程设计，合理选择和分析数据的能力；锻炼提高运算、制图、计算机编程等基本技能；增强工程概念，培养学生对工程技术问题的严肃、认真和负责的态度。
二、计算任务1.根据给定的热力系统数据，在h—s图上汇出蒸汽的汽态膨胀线；2.计算额定功率下的汽轮机进汽量D0，热力系统各汽水流量D j；3.计算机组和全厂的热经济性指标（机组汽耗量、机组热耗量、机组热耗率、机组汽耗率、绝对电耗率、全厂标准煤耗量、全厂标准煤耗率、全厂热耗率、全厂热效率）。
600MW凝汽式机组原则性热力计算引言凝汽式机组是现代化火力发电厂的主流形式之一，在我国的电力工业中发挥着重要的作用。
其中，600MW凝汽式机组是一种规模较大、效率较高的机组类型。
本文将针对600MW凝汽式机组的原则性热力计算方法进行探讨，以帮助读者了解凝汽式机组的基本热力特性及其影响因素。
热力计算基本原理凝汽式机组的原理是将高温高压的水蒸气冷凝成水，同时释放出大量的热量。
在凝汽式机组内部，燃煤产生的热量将水氧化反应，产生高温高压的水蒸气，然后通过汽轮机运转，产生功率。
在完成功率输出后，水蒸气进入凝汽器，被冷却并转化为水，然后回流到锅炉，循环利用。
600MW凝汽式机组的热力计算原理性参数下面列举了600MW凝汽式机组的原理性参数：•炉膛压力：25MPa•炉膛温度：550℃•出口压力：7.9kPa•入口温度：31℃•凝汽器排出温度：45℃•火电厂高温再热式汽轮机：三次再热、四次抽汽热力参数计算方法根据上述原理性参数，我们可以计算出下列热力参数：1.蒸汽周期；2.汽轮机效率；3.一次进汽流量；4.一次再热汽流量；5.两次再热汽流量；6.三次再热汽流量；7.一次抽汽流量；8.二次抽汽流量；9.三次抽汽流量；10.四次抽汽流量；11.进口给水的流量；12.循环水的流量。
计算方法较复杂，将不在此一一列举。
热力计算应用热力计算在凝汽式机组的设计和运行管理中扮演着重要角色。
其应用包括：•优化锅炉和汽轮机的运行参数，提高机组效率；•诊断问题和解决故障，确保机组稳定运行和生产安全；•评估机组性能和可靠性，为预测和规划运行管理提供依据。
总结本文介绍了600MW凝汽式机组的原则性热力计算方法及其应用。
通过计算流量、温度、压力等参数，我们可以对机组的热力特性进行评估和优化，以提高机组的效率和性能。
在实践中，热力计算在机组的设计、建设、检修和运维中都发挥着重要作用。
600MW凝汽式机组全厂原则性热力系统计算凝汽式机组是一种常见的发电机组，其热力系统是整个机组运行的核心。
本文将对600MW凝汽式机组全厂原则性热力系统进行计算，以探讨其热力性能。
首先，我们需要了解凝汽式机组的基本原理。
在凝汽式机组中，燃煤或燃气的燃料在锅炉中燃烧，产生高温的燃烧气体。
燃烧气体通过锅炉中的热交换器传热给水，将水蒸汽产生。
蒸汽经过扩张机进行膨胀，驱动发电机运转，然后蒸汽进入凝汽器，冷却成水并凝结，然后被泵送回锅炉中进行再次加热。
根据以上原理，我们可以计算600MW凝汽式机组的热力系统。
首先，我们需要确定机组的热效率。
热效率是指机组产生的电能与供给机组的燃料能量之间的比值。
我们可以根据燃煤或燃气的热值和机组的实际发电量来计算机组的热效率。
其次，我们需要计算机组的热损失。
热损失是指机组在能量传递和转换过程中未能被充分利用而流失掉的热量。
机组的热损失可以从锅炉、发电机、凝汽器以及其他相关设备中产生。
我们可以通过测量这些设备的热损失来估计整个机组的热损失。
然后，我们需要计算机组的热功率。
热功率是指机组所能够产生的热量。
热功率可以从锅炉中的蒸汽量以及蒸汽的压力来计算。
我们可以根据锅炉的设计参数以及实际运行数据来计算热功率。
最后，我们需要计算机组的热耗率。
热耗率是指机组所需要的热量与发电机输出的电量之间的比值。
我们可以根据热耗率来评估机组的热利用效率。
综上所述，600MW凝汽式机组全厂原则性热力系统计算涉及到热效率、热损失、热功率和热耗率的计算。
通过对这些参数的计算，可以评估机组的热力性能，并找出可能存在的问题和改进空间，提高机组的热利用效率。

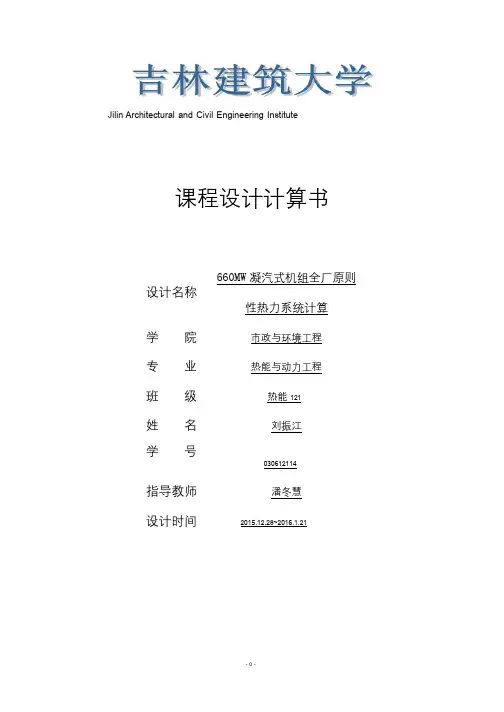

课程设计任务书（一）设计题目660MW凝汽式机组全厂原则性热力系统计算（设计计算）（二）设计内容1.对该系统的设计布置方式进行初步的分析；2.在h-s图上做出蒸汽的汽态膨胀线（不必按比例），并表示出各点参数；3.计算额定功率新汽流量及各处汽水流量；4.计算机组的和全厂的热经济指标；5.绘制原则性热力系统图，并将所计算的各汽水参数标在图上（要求CAD绘图，A4纸打印）；6.撰写课程设计说明书。
（三）设计要求1.计算部分要求列出所有计算公式，凡出现公式均必须代入相应数据；2.字迹清楚，绘图线条分明；3.有关表格均用计算机绘制。
（四）书写格式要求1.封面：题目、姓名、时间、指导教师姓名；2.正文：汽态线图、汽水参数表、计算过程及结果；3.参考文献。
1 绪论12热力系统与原始资料 (2)2.1 热力系统简介 (2)2.2 原始资料 (3)3 热系统计算 (6)3.1 汽水平衡计算 (6)3.2 汽轮机进汽参数计算 (7)3.3 辅助计算 (8)3.4 各加热器进、出水参数计算 (9)3.5 高压加热器组抽汽系数计算 (10)3.6 除氧器抽汽系数计算 (12)3.7 低压加热器组抽汽系数计算 (13)3.8 凝汽系数αc计算 (15)3.9 汽轮机内功计算 (16)3.10 汽轮机内效率、热经济指标、汽水流量计算 (17)3.11 全厂性热经济指标计算 (18)四反平衡校核 (20)4.1 锅炉输入热量q r (20)4.2 锅炉损失Δq b (20)4.3 排污损失Δq bl (20)4.4 全厂工质渗漏损失Δq L (20)4.5 厂用汽损失Δq pl (20)4.6 凝汽流冷源损失Δq c (20)4.7 小汽机冷源损失Δq xj (20)4.8 化学补充水冷源损失Δq ma (20)4.9 轴封加热器疏水冷源损失Δq d,sg (20)4.10 均压箱去热水井的冷源损失Δq jyx (21)4.11 暖风器损失Δq nf (21)4.12 管道散热损失Δq p (21)4.13 轴封汽散热损失ΣΔq sg (21)参考文献 (22)致谢 (23)1 绪论火力发电厂简称火电厂，是利用煤炭、石油、天然气作为燃料生产电能的工厂。
