管壳式换热器热力计算管壳式换热器是一种常见的换热设备,广泛应用于化工、石油、电力等行业中。
它由管束(包括管子和管板)和壳体组成,并通过管板将管子固定在壳体上。
在换热过程中,热媒流体在管内流动,冷媒流体在壳侧流动,两种流体通过壳体和管道之间的壳壳换热器进行热量传递。
因此,热力计算对于管壳式换热器的设计和运行至关重要。
管壳式换热器的热力计算主要包括确定整个系统的热量传递量和热阻。
其中,热量传递量是指在单位时间内通过换热器的热量,而热阻则是指媒体在传递热量过程中所遇到的阻力。
在进行热力计算时,需要根据具体的工况参数,采用一定的算法和理论来计算热量传递量和热阻。
首先,需要确定管壳式换热器的传热面积。
传热面积是传热的关键因素,它决定了热量传递的效率。
传热面积的计算公式为:A=π*D*L*N其中,A表示传热面积,D表示管子的外径,L表示管子的有效长度,N表示管子的数量。
然后,需要计算传热系数。
传热系数是指在单位时间内传递的热量和温度差之间的比值。
计算传热系数需要考虑媒体的物性参数,包括流体的粘度、导热系数、比热容等。
传热系数的计算公式为:U = 1 / (1 / hi + δ / λ + 1 / ho)其中,U表示传热系数,hi表示内层传热系数,δ表示管道壁厚度,λ表示管道壁材料的导热系数,ho表示外层传热系数。
接下来,需要确定壳侧和管侧流体的温度差。
壳侧流体的温度差可以通过流体的进出口温度差来计算,管侧流体的温度差可以通过管内流体进行热力平衡计算得到。
最后,根据所得的参数,可以计算热量传递量和热阻。
热量传递量的计算公式为:Q = U * A * ΔTlm其中,Q表示热量传递量,ΔTlm 表示对数平均温差。
而热阻的计算公式为:R=1/U*A其中,R表示热阻,U表示传热系数,A表示传热面积。
通过以上的热力计算,可以确定管壳式换热器的传热性能和热力参数,为正确选择和设计换热器提供依据。
在实际应用中,还需要考虑到其他因素,如压力损失、换热器的结构、材料选择等。
式中:T 1=98℃T 2=74℃Cp,h=0.3J/(kg ℃)m h =100834kg/sWd=0.01905m αo =40W/(m 2.℃)r o =0.0005(m 2.℃)/W A o /A i =1.0112λw =48W/(m .℃)管壁材料的导热系数管外流体传热膜系数管内流体传管外流体污垢热阻管内流体换热管的外表传热面积与内表传热面积之比换热管的外表与换热器管内和管外的平均传热面积之比热负荷Q=20832000总传热系数K的计算换热管外径管壁热流体出口温度冷流体出热流体比热冷流体热流体质量流量冷流体质其中总传热系数K的计算公式如下:热负荷Q的计算热流体进口温度冷流体进本计算表格是基于《换热器设计手册》(钱颂文主编)中相关公式进行的计算Q=KA Δt mQ-热负荷,WK-总传热系数,W/(m 2.℃)A-换热器传热面积,m 2Δt m -进行换热的两流体之间的平均温度差,℃17.05W/(m 2.℃)Δt 2=51℃Δt 1=47℃0.922Δt 2=71℃Δt 1=27℃0.38Δt m =49Δt m =49Δt m =48.97277702Δt m =45.5089394(1)对于单壳程、双管程或者2n管程的管壳式换热器3、确定平均温度差(1)当Δt 1/Δt 2 <2 时且逆向流动时(2)当Δt 1/Δt 2 <2 时且并向流动时(3)当Δt 1/Δt 2 >2 时且逆向流动时(4)当Δt 1/Δt 2 >2 时且并向流动时4、确定温度修正系数较小端温差Δt 1/Δt 2=2、当换热器冷热流体并向流动时较大端温差较小端温差Δt 1/Δt 2=总传热系数K=1、当换热器冷热流体逆向流动时较大端温差P=0.281690141R=1.20.9825462m 25、根据P、R值查图,确定对应温度修正系数温度修正系数 F T =换热面积A=物料摩尔比比热容t 1=27℃H2O 27.42.02H243.6114.2t 2=47℃CH40.253.72N215.51.12Cp,c =2100J/(kg ℃)Ar 0.2 1.2CO210.861.1m c =496kg/s CO 2.181.12混合气体7.075276δ=0.000211m αi =45W/(m 2.℃)r i =0.0005(m 2.℃)/W A o /A m =1.005569流体传热膜系数内流体污垢热阻的外表传热面积与换热器管内和管外的平均传热面积之比管壁厚度流体出口温度冷流体比热流体质量流量定性温度在292℃流体进口温度计算的计算292℃时的物性数据粘度密度导热系数0.01920.01420.08990.1630.01810.7170.030.0282 1.2510.02280.0363 1.7820.01730.0272 1.9760.01370.0278 1.250.02260.0225。
管壳式换热器传热设计说明书设计一列管试换热器,主要完成冷却水——过冷水的热量交换设计压力为管程1.5MPa (表压),壳程压力为0.75MPa(表压),壳程冷却水进,出口温度分别为20℃和50℃,管程过冷水进,出口温度分别为90℃和65℃管程冷水的流量为80t/h。
2、设计计算过程:(1)热力计算1)原始数据:过冷却水进口温度t1′=145℃;过冷却水出口温度t1〞=45℃;过冷却水工作压力P1=0.75Mp a(表压)冷水流量G1=80000kg/h;冷却水进口温度t2′=20℃;冷却水出口温度t2〞=50℃;冷却水工作压力P2=0.3 Mp a(表压)。
改为冷却水工作压力P2=2.5 Mp2)定性温度及物性参数:冷却水的定性温度t2=( t1′+ t1〞)/2=(20+50)/2=35℃;冷却水的密度查物性表得ρ2=992.9 kg/m3;冷却水的比热查物性表得C p2=4.174 kJ/kg.℃冷却水的导热系数查物性表得λ2=62.4 W/m.℃冷却水的粘度μ2=727.5×10-6 Pa·s;冷却水的普朗特数查物性表得P r2=4.865;过冷水的定性温度℃;过冷水的密度查物性表得ρ1=976 kg/m3;过冷水的比热查物性表得C p1=4.192kJ/kg.℃;过冷水的导热系数查物性表得λ1=0.672w/m.℃;过冷水的普朗特数查物性表得P r2;过冷水的粘度μ1=0.3704×10-6 Pa·s。
过冷水的工作压力P1=1.5 Mp a(表压)3)传热量与水热流量取定换热器热效率为η=0.98;设计传热量:过冷却水流量:;4)有效平均温差逆流平均温差:根据式(3-20)计算参数p、R:参数P:参数R:换热器按单壳程2管程设计,查图3—8得温差校正系数Ψ=0.83;有效平均温差:5)管程换热系数计算:附录10,初定传热系数K0=400 W/m.℃;初选传热面积:m2;选用φ25×2.5无缝钢管作换热管;管子外径d0=0.025 m;管子径d i=0.025-2×0.0025=0.02 m;管子长度取为l=3 m;管子总数:取720根管程流通截面积:m2管程流速:m/s管程雷诺数:湍流管程传热系数:(式3-33c)6)结构初步设计:布管方式见图所示:管间距s=0.032m(按GB151,取1.25d0);管束中心排管的管数按4.3.1.1所给的公式确定:取20根;壳体径:m 取Di=0.7m;长径比:布管示意图l/D i=3/0.9=3.3 ,合理选定弓形折流板弓形折流板弓高:折流板间距:m折流板数量:折流板上管孔直径由GB151-2014可确定为 0.0254mm折流板直径由GB151-2014可确定为 0.6955m 7)壳程换热系数计算壳程流通面积:根据式(3-61)中流体横过管束时流道截面积046.0032.0025.016.0233.01o i c1=⎪⎪⎭⎫⎝⎛-⨯=⎪⎪⎭⎫ ⎝⎛-=s d BD A m 2壳程流速:m/s ;壳程质量流速:kg m 2/s ;壳程当量直径:m ;壳程雷诺数:; 切去弓形面积所占比例按 h/D i =0.2查图4-32得为0.145壳程传热因子查 图3-24得为j s =20 管外壁温度假定值 t w1′=45℃ 壁温过冷水粘度 Pa.s粘度修正系数:根据式(3-62)计算壳程换热系数:8)传热系数计算:水侧污垢热阻:r 2=0.000344m 2.℃/w 管壁热阻r 忽略 总传热系数:传热系数比值,合理9)管壁温度计算:管外壁热流密度:W/m2.℃根据式(3-94a)计算管外壁温度:℃误差较核:℃,误差不大;10)管程压降计算:根据式(3-94b)计算管壁温度:℃;壁温下水的粘度:Pa·s;粘度修正系数:;查图3-30得管程摩擦系数:管程数:;管沿程压降计算依据式(3-112):Pa (W=w.ρ)回弯压降:Pa;取进出口管处质量流速:W N2=1750 ㎏/㎡·s; (依据ρw2<3300取 w=1.822m/s) 进出口管处压降(依据 3-113):;管程结垢校正系数:;管程压降:11)壳程压降计算:壳程当量直径:m;雷诺数:;查得壳程摩擦系数:λ1=0.08;(图 3-34)管束压降(公式3-129):Pa;取进出口质量流速: kg/m2·s;( ρw2<2200 取W N2=1000 ㎏/㎡·s) 进出口管压降:Pa;取导流板阻力系数:;导流板压降:Pa壳程结垢修正系数:;(表3-12)壳程压降:Pa;管程允许压降:[△P2]=35000 Pa;(见表3-10)壳程允许压降:[△P1]=35000 Pa;△P2<[△P2]△P1<[△P1]即压降符合要求。

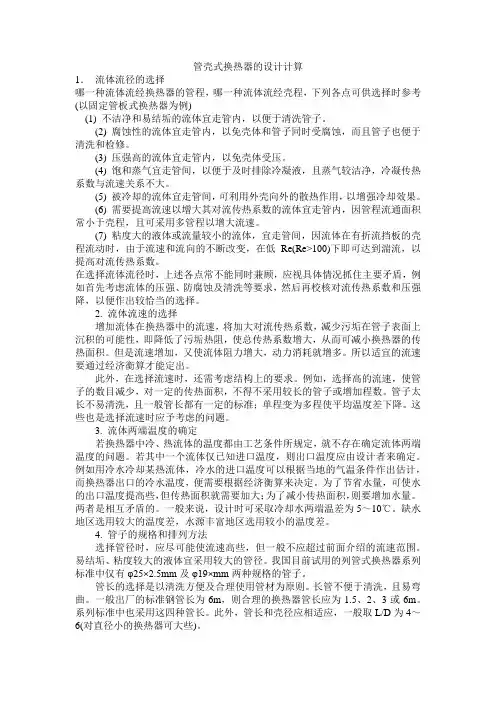

管壳式换热器的设计计算1.流体流径的选择哪一种流体流经换热器的管程,哪一种流体流经壳程,下列各点可供选择时参考(以固定管板式换热器为例)(1) 不洁净和易结垢的流体宜走管内,以便于清洗管子。
(2) 腐蚀性的流体宜走管内,以免壳体和管子同时受腐蚀,而且管子也便于清洗和检修。
(3) 压强高的流体宜走管内,以免壳体受压。
(4) 饱和蒸气宜走管间,以便于及时排除冷凝液,且蒸气较洁净,冷凝传热系数与流速关系不大。
(5) 被冷却的流体宜走管间,可利用外壳向外的散热作用,以增强冷却效果。
(6) 需要提高流速以增大其对流传热系数的流体宜走管内,因管程流通面积常小于壳程,且可采用多管程以增大流速。
(7) 粘度大的液体或流量较小的流体,宜走管间,因流体在有折流挡板的壳程流动时,由于流速和流向的不断改变,在低Re(Re>100)下即可达到湍流,以提高对流传热系数。
在选择流体流径时,上述各点常不能同时兼顾,应视具体情况抓住主要矛盾,例如首先考虑流体的压强、防腐蚀及清洗等要求,然后再校核对流传热系数和压强降,以便作出较恰当的选择。
2. 流体流速的选择增加流体在换热器中的流速,将加大对流传热系数,减少污垢在管子表面上沉积的可能性,即降低了污垢热阻,使总传热系数增大,从而可减小换热器的传热面积。
但是流速增加,又使流体阻力增大,动力消耗就增多。
所以适宜的流速要通过经济衡算才能定出。
此外,在选择流速时,还需考虑结构上的要求。
例如,选择高的流速,使管子的数目减少,对一定的传热面积,不得不采用较长的管子或增加程数。
管子太长不易清洗,且一般管长都有一定的标准;单程变为多程使平均温度差下降。
这些也是选择流速时应予考虑的问题。
3. 流体两端温度的确定若换热器中冷、热流体的温度都由工艺条件所规定,就不存在确定流体两端温度的问题。
若其中一个流体仅已知进口温度,则出口温度应由设计者来确定。
例如用冷水冷却某热流体,冷水的进口温度可以根据当地的气温条件作出估计,而换热器出口的冷水温度,便需要根据经济衡算来决定。
管壳式换热器传热设计说明书设计一列管试换热器,主要完成冷却水——过冷水的热量交换设计压力为管程1.5MPa (表压),壳程压力为0.75MPa(表压),壳程冷却水进,出口温度分别为20℃和50℃,管程过冷水进,出口温度分别为90℃和65℃管程冷水的流量为80t/h。
2、设计计算过程:(1)热力计算1)原始数据:过冷却水进口温度t1′=145℃;过冷却水出口温度t1〞=45℃;过冷却水工作压力P1=0.75Mp a(表压)冷水流量G1=80000kg/h;冷却水进口温度t2′=20℃;冷却水出口温度t2〞=50℃;冷却水工作压力P2=0.3 Mp a(表压)。
改为冷却水工作压力P2=2.5 Mp2)定性温度及物性参数:冷却水的定性温度t2=( t1′+ t1〞)/2=(20+50)/2=35℃;冷却水的密度查物性表得ρ2=992.9 kg/m3;冷却水的比热查物性表得C p2=4.174 kJ/kg.℃冷却水的导热系数查物性表得λ2=62.4 W/m.℃冷却水的粘度μ2=727.5×10-6 Pa·s;冷却水的普朗特数查物性表得P r2=4.865;过冷水的定性温度 ℃;过冷水的密度查物性表得ρ1=976 kg/m3;过冷水的比热查物性表得C p1=4.192kJ/kg.℃;过冷水的导热系数查物性表得λ1=0.672w/m.℃;过冷水的普朗特数查物性表得P r2 ;过冷水的粘度μ1=0.3704×10-6Pa·s。
过冷水的工作压力P1=1.5 Mp a(表压)3)传热量与水热流量取定换热器热效率为η=0.98;设计传热量:过冷却水流量:;4)有效平均温差逆流平均温差:根据式(3-20)计算参数p、R:参数P:参数R:换热器按单壳程2管程设计,查图3—8得温差校正系数Ψ=0.83;有效平均温差:5)管程换热系数计算:附录10,初定传热系数K0=400 W/m.℃;初选传热面积:m2;选用φ25×2.5无缝钢管作换热管;管子外径d0=0.025 m;管子内径d i=0.025-2×0.0025=0.02 m;管子长度取为l=3 m;管子总数:取720根管程流通截面积:m2管程流速:m/s 管程雷诺数:湍流管程传热系数:(式3-33c)6)结构初步设计:布管方式见图所示:管间距s =0.032m (按GB151,取1.25d 0); 管束中心排管的管数按4.3.1.1所给的公式确定:取20根; 壳体内径:m 取Di =0.7m ;长径比:l/D i =3/0.9=3.3,合理选定弓形折流板弓形折流板弓高: 折流板间距: m 折流板数量:折流板上管孔直径由GB151-2014可确定为 0.0254mm 折流板直径由GB151-2014可确定为 0.6955m7)壳程换热系数计算 壳程流通面积:根据式(3-61)中流体横过管束时流道截面积046.0032.0025.016.0233.01o i c1=⎪⎪⎭⎫ ⎝⎛-⨯=⎪⎪⎭⎫ ⎝⎛-=s d BD A m 2壳程流速:布管示意图m/s;壳程质量流速:kg m2/s;壳程当量直径:m;壳程雷诺数:;切去弓形面积所占比例按h/D i=0.2查图4-32得为0.145 壳程传热因子查图3-24得为j s=20管外壁温度假定值t w1′=45℃壁温过冷水粘度Pa.s粘度修正系数:根据式(3-62)计算壳程换热系数:8)传热系数计算:水侧污垢热阻:r2=0.000344m2.℃/w管壁热阻r忽略总传热系数:传热系数比值,合理9)管壁温度计算:管外壁热流密度:W/m2.℃根据式(3-94a)计算管外壁温度:℃误差较核:℃,误差不大;10)管程压降计算:根据式(3-94b)计算管内壁温度:℃;壁温下水的粘度:Pa·s;粘度修正系数:;查图3-30得管程摩擦系数:管程数: ;管内沿程压降计算依据式(3-112):Pa (W=w.ρ)回弯压降:Pa;取进出口管处质量流速:W N2=1750 ㎏/㎡·s;(依据ρw2<3300取w=1.822m/s) 进出口管处压降(依据3-113):;管程结垢校正系数:;管程压降:11)壳程压降计算:壳程当量直径:m;雷诺数:;查得壳程摩擦系数:λ1=0.08;(图3-34)管束压降(公式3-129):Pa;取进出口质量流速:kg/m2·s;( ρw2<2200 取W N2=1000 ㎏/㎡·s) 进出口管压降:Pa;取导流板阻力系数:;导流板压降:Pa壳程结垢修正系数:;(表3-12)壳程压降:Pa;管程允许压降:[△P2]=35000 Pa;(见表3-10)壳程允许压降:[△P1]=35000 Pa;△P2<[△P2]△P1<[△P1]即压降符合要求。
列管式换热器的计算列管式换热器是一种常见的热交换设备,用于将热量从一个流体传递给另一个流体。
它由一组管子和外壳组成,热量通过管壁传递。
在设计或计算列管式换热器时,需要考虑各种参数和因素。
下面将详细介绍列管式换热器的计算方法。
首先,需要确定列管式换热器的传热面积。
传热面积影响热量传递的效率,可以通过以下公式计算:A=n×π×D×L其中:A表示传热面积(m2)n表示管子数量D表示管子外径(m)L表示管子长度(m)然后,需要计算每个管子的传热系数。
传热系数表示单位面积上的传热量,可以通过以下公式计算:U=(1/(1/h_i+δ_i/k_i+1/h_o))其中:U表示总传热系数(W/(m2·K))h_i表示内壁对流传热系数(W/(m2·K))δ_i表示管壁导热系数(W/(m·K))k_i表示管壁导热系数(W/(m·K))h_o表示外壁对流传热系数(W/(m2·K))对流传热系数可以通过经验公式、实验或计算获得。
管壁导热系数可以根据管材的材料及厚度获得。
接下来,需要计算传热器的热负荷。
热负荷表示单位时间内流体传递的热量,可以通过以下公式计算:Q=m×Cp×ΔT其中:Q表示热负荷(W)m 表示流体的质量流量(kg/s)Cp 表示流体的定压比热容(J / (kg·K))ΔT表示流体进出口温度的温差(K)最后,需要计算传热器的温度差。
温度差表示流体进出口温度之间的差距,可以通过以下公式计算:ΔT = (T_i - T_o) / ln(T_i / T_o)其中:ΔT表示温度差(K)T_i表示进口温度(K)T_o表示出口温度(K)根据以上公式,可以计算出列管式换热器的传热面积、传热系数、热负荷和温度差。
这些参数和结果对于合理设计和选择列管式换热器非常重要。
式中:T 1=98℃T 2=74℃Cp,h =0.3J/(kg ℃)m h =100834kg/sWd=0.01905m αo =40W/(m 2.℃)r o =0.0005(m 2.℃)/W A o /A i =1.0112λw =48W/(m .℃)本计算表格是基于《换热器设计手册》(钱颂文主编)中相关公式进行的计算Q=KAΔt mQ-热负荷,WK-总传热系数,W/(m 2.℃)热负荷Q的计算热流体进口温度冷流体进A-换热器传热面积,m 2Δt m -进行换热的两流体之间的平均温度差,其中总传热系数K的计算公式如下:热流体质量流量冷流体质热负荷Q=20832000热流体出口温度冷流体出热流体比热冷流体管外流体污垢热阻管内流体换热管的外表传热面积与内表传热面积之比换热管的外表与换热器管内和管外的平均传热面积之比总传热系数K的计算换热管外径管壁管外流体传热膜系数管内流体传管壁材料的导热系数17.05W/(m 2.℃)Δt 2=51℃Δt 1=47℃0.922Δt 2=71℃Δt 1=27℃0.38Δt m =49Δt m =49Δt m =48.97277702Δt m =45.5089394P=0.2816901411、当换热器冷热流体逆向流动时较大端温差较小端温差Δt 1/Δt 2=总传热系数K=3、确定平均温度差(1)当Δt 1/Δt 2 <2 时且逆向流动时(2)当Δt 1/Δt 2 <2 时且并向流动时(3)当Δt 1/Δt 2 >2 时且逆向流动时2、当换热器冷热流体并向流动时较大端温差较小端温差Δt 1/Δt 2=(4)当Δt 1/Δt 2 >2 时且并向流动时4、确定温度修正系数(1)对于单壳程、双管程或者2n管程的管壳式换热器R=1.20.9825462m 2温度修正系数换热面积A=5、根据P、R值查图,确定对应温度修正系物料摩尔比比热容t 1=27℃H2O 27.42.02H243.6114.2t 2=47℃CH40.253.72N215.51.12Cp,c =2100J/(kg ℃)Ar 0.2 1.2CO210.861.1m c =496kg/s CO 2.181.12混合气体7.075276δ=0.000211m αi =45W/(m 2.℃)r i =0.0005(m 2.℃)/W A o /A m =1.005569计算定性温度在292℃流体进口温度混合气体粘度、比热计算公式流体质量流量流体出口温度冷流体比热内流体污垢热阻的外表传热面积与换热器管内和管外的平均传热面积之比管壁厚度流体传热膜系数的计算292℃时的物性数据粘度密度导热系数0.01920.01420.08990.1630.01810.7170.030.0282 1.2510.02280.0363 1.7820.01730.0272 1.9760.01370.0278 1.250.02260.0225。
式中:T 1=406.8℃T 2=263.2℃Cp,h=2823.617J/(kg ℃)m h =0.1466kg/sWd=0.025m αo =40W/(m 2.℃)r o =0.0005(m 2.℃)/W A o /A i =1.010101λw =48W/(m .℃)换热管的外表传热面积与内表传热面积之比换热管的外表与换热器管内和管外的平均传热面积之比管壁材料的导热系数总传热系数K的计算换热管外径管壁管外流体传热膜系数管内流体传管外流体污垢热阻管内流体热流体比热冷流体热流体质量流量冷流体质热负荷Q=55727.77564其中总传热系数K的计算公式如下:热负荷Q的计算热流体进口温度冷流体进热流体出口温度冷流体出本计算表格是基于《换热器设计手册》(钱颂文主编)中相关公式进行的计算Q=KA Δt mQ-热负荷,WK-总传热系数,W/(m 2.℃)A-换热器传热面积,m 2Δt m -进行换热的两流体之间的平均温度差,℃26.62W/(m 2.℃)Δt 2=156.8℃Δt 1=153.5℃0.979Δt 2=297.1℃Δt 1=13.2℃0.044Δt m =155.15Δt m =155.15Δt m =155.1441506Δt m =91.17324918(4)当Δt 1/Δt 2 >2 时且并向流动时4、确定温度修正系数(1)对于单壳程、双管程或者2n管程的管壳式换热器较小端温差Δt 1/Δt 2=3、确定平均温度差(1)当Δt 1/Δt 2 <2 时且逆向流动时(2)当Δt 1/Δt 2 <2 时且并向流动时(3)当Δt 1/Δt 2 >2 时且逆向流动时1、当换热器冷热流体逆向流动时较大端温差较小端温差Δt 1/Δt 2=2、当换热器冷热流体并向流动时较大端温差总传热系数K=P=0.472231572R=1.0235210260.9813.77m 2换热面积A=5、根据P、R值查图,确定对应温度修正系数温度修正系数 F T =t 1=109.7℃t 2=250℃Cp,c =1943.27J/(kg ℃)m c =0.2044kg/s δ=0.00025m αi =45W/(m 2.℃)r i =0.0005(m 2.℃)/W A o /A m =1.005025的外表传热面积与换热器管内和管外的平均传热面积之比管壁厚度流体传热膜系数内流体污垢热阻冷流体比热流体质量流量流体进口温度流体出口温度算的计算。
管壳式换热器传热设计说明书设计一列管试换热器,主要完成冷却水——过冷水的热量交换设计压力为管程 1.5MPa (表压),壳程压力为0.75MPa(表压),壳程冷却水进,出口温度分别为20℃和50℃,管程过冷水进,出口温度分别为90℃和65℃管程冷水的流量为80t/h。
2、设计计算过程:(1)热力计算1)原始数据:过冷却水进口温度t1′=145℃;过冷却水出口温度t1〞=45℃;过冷却水工作压力P1=0.75Mp a(表压)冷水流量G1=80000kg/h;冷却水进口温度t2′=20℃;冷却水出口温度t2〞=50℃;冷却水工作压力P2=0.3 Mp a(表压)。
改为冷却水工作压力P2=2.5 Mp2)定性温度及物性参数:冷却水的定性温度t2=( t1′+ t1〞)/2=(20+50)/2=35℃;冷却水的密度查物性表得ρ2=992.9 kg/m3;冷却水的比热查物性表得C p2=4.174 kJ/kg.℃冷却水的导热系数查物性表得λ2=62.4 W/m.℃冷却水的粘度μ2=727.5×10-6 Pa·s;冷却水的普朗特数查物性表得P r2=4.865;过冷水的定性温度t1=(t1−t1′′)==77.5℃;过冷水的密度查物性表得ρ1=976 kg/m3;过冷水的比热查物性表得C p1=4.192kJ/kg.℃;过冷水的导热系数查物性表得λ1=0.672w/m.℃;过冷水的普朗特数查物性表得P r2=2.312;过冷水的粘度μ1=0.3704×10-6 Pa·s。
过冷水的工作压力P1=1.5 Mp a(表压)3)传热量与水热流量取定换热器热效率为η=0.98;设计传热量:⁄Q0=G1·C p1·(t1−t1′′)η×10003600=80000×4.174×(50−20)×10003600⁄=2727013 W过冷却水流量:G 2=Q 0C p 2·(t 2′′−t 2′)=3600×7513334.187×1000×(40−30)=93676 t/ℎ ;4)有效平均温差 逆流平均温差:∆t count=(t 1′−t 2′′)−(t 1′′−t 2′)ln t 1′−t 2′′t 1′′−t 2′=(90−50)−(65−20)ln 90−5065−30=42.45 ℃根据式(3-20)计算参数p 、R: 参数P :P =t 2′′−t 2′1′2′=50−20=0.429参数R :R =t 1′−t 1′′t 2′′−t 2′=90−6550−20=0.833换热器按单壳程2管程设计,查图3—8得温差校正系数Ψ=0.83; 有效平均温差:∆t m =Ψ∆t N =0.92×42.45=40.2 ℃5)管程换热系数计算:附录10,初定传热系数K 0=400 W/m.℃; 初选传热面积:A 0=Q 0K0·∆t m=751333400×40.2=169.59 m 2;选用φ25×2.5无缝钢管作换热管; 管子外径d 0=0.025 m ;管子内径d i =0.025-2×0.0025=0.02 m; 管子长度取为l =3 m ; 管子总数:n =A 0π·d 0·l=169.59π×0.025×3=720 取720根管程流通截面积:A t =n t 2·π4·d i 2=3522·π4·0.022=0.11309m 2管程流速:w2=G2ρ 2·a2×3600=93676976×0.11309×3600=0.23575m/s管程雷诺数:Re2=ρ 2·w2·dμ2=976×0.23575×0.02370.4×10−6=12423≫104湍流管程传热系数:(式3-33c)α2=3605·(1+0.015t2)w20.8(100d i)0.2=3605(1+0.015×77.5)×0.235750.8(100×0.02)0.2=1186W/(m2•°C)6)结构初步设计:布管方式见图所示:管间距s=0.032m(按GB151,取1.25d0);管束中心排管的管数按4.3.1.1所给的公式确定:N c=1.1√N t=1.1·√720=29取20根;壳体内径:D i=s(N c−1)+4d0=0.032×28+4×0.025=0.9m 取Di=0.7m;长径比:l/D i=3/0.9=3.3 ,合理选定弓形折流板弓形折流板弓高:h=0.2D i=0.2×0.9=0.18m折流板间距:B=D i/3=0.9/3=0.3m折流板数量:n B=l B⁄−1=(3/0.9)−1=12折流板上管孔直径由GB151-2014可确定为 0.0254mm折流板直径由GB151-2014可确定为 0.6955m 7)壳程换热系数计算壳程流通面积:根据式(3-61)中流体横过管束时流道截面积布管示意图046.0032.0025.016.0233.01o i c1=⎪⎪⎭⎫⎝⎛-⨯=⎪⎪⎭⎫ ⎝⎛-=s d BD A m 2壳程流速:w 1=G 1/3600ρ 1·f 1=120003600⁄992.9×0.046=0.0.4865 m/s ;壳程质量流速:W 1=ρ 1·w 1=992.9×0.4865=483.05kg m 2/s ; 壳程当量直径: D e =D i 2−N t ·d 02N t ·d 0=0.92−720×0.0252720×0.025=0.02m ;壳程雷诺数: Re 2=ρ 2·w 2·d μ2=992.9×0.4865×0.02370.4×10−6=26082;切去弓形面积所占比例按 h/D i =0.2查图4-32得为0.145 壳程传热因子查 图3-24得为j s =20 管外壁温度假定值 t w1′=45℃壁温过冷水粘度μw1=0.549×10−3 Pa.s 粘度修正系数:ϕ1=(μ1μw1)0.14=(0.3704×0.54910−3)0.14=0.9206根据式(3-62)计算壳程换热系数:α1=λ1d e ·p r 13⁄·ϕ·js =0.6240.0307×2.31213⁄×0.9324×20=758 8)传热系数计算:水侧污垢热阻:r 2=0.000344m 2.℃/w 管壁热阻r 忽略 总传热系数:K j =11α1+r 1+r 2d 0d i +1α2d 0d i=11758+0.000344+0.000344(0.0250.02)+13407.5(0.0250.02)=460W m 2⁄℃传热系数比值K j K 0⁄=460400⁄=1.15,合理9)管壁温度计算: 管外壁热流密度:q 0=Q 0N t πd 0l=2727013720×π×0.025×3=16074W/m 2.℃ 根据式(3-94a)计算管外壁温度:t w1=t 1−q 1(1α1+r 1)=77.5−16074(1758+0.000344)=43.03℃误差较核:t w1−t w1′=50−50.54=−0.54 ℃,误差不大;10)管程压降计算:根据式(3-94b)计算管内壁温度:t w2=t 2+q 1d 0d i(1α2+r 2)=35+160740.0250.02(11186+0.000344)=58.8℃ ;壁温下水的粘度:μw2=486×10−6 Pa·s; 粘度修正系数: ϕ2=(μ2μw2)0.14=(727.7×10−6486×10−6)0.14=1.05;查图3-30得管程摩擦系数:λ2=0.0078 管程数 :N t =2;管内沿程压降计算依据式(3-112):∆p i =(W222ρ)(l·N t d n)(λ2ϕ2)=(0.23575×976)22×976·3×40.02·0.0781.058=599.8Pa (W=w.ρ)回弯压降: ∆p b =W 222ρ2·4·n =(0.23575×976)22×976·2·4=216Pa ;取进出口管处质量流速:W N2=1750 ㎏/㎡·s ; (依据ρw 2<3300取 w=1.822m/s) 进出口管处压降(依据 3-113): ∆p n2=W n222ρ2×1.5=175022×976×1.5=2353.4;管程结垢校正系数:ϕd2=1; 管程压降:∆p 2=(∆p i +∆p b )ϕd2+∆p N2=(599.8+216)×1+2310.7=3452.82 Pa11)壳程压降计算:壳程当量直径:d e=D i2−N t·d02D i+N t·d0=0.92−720×0.02520.9+720×0.025=0.019m;雷诺数:Re1=W1d eμ1=483.08×0.190.7275×10−3=12616;查得壳程摩擦系数:λ1=0.08;(图 3-34) 管束压降(公式3-129):∆p i=W122ρ1·D i(n b+1)d e·λ1ϕ1=483.0822×992.9·0.9×100.019·0.080.9206=4837Pa;取进出口质量流速:W N1=1000 kg/m2·s;( ρw2<2200 取W N2=1000 ㎏/㎡·s) 进出口管压降:∆p N1=W N122ρ1·1.5=100022×992.9×1.5=335.7Pa;取导流板阻力系数:ξd=5; 导流板压降:∆p d=W N122ρ1·ξp=100022×992.9×5=2517.87Pa壳程结垢修正系数:ϕd=1.38;(表3-12)壳程压降:∆p l=∆p0ϕd+∆p d+∆p N1=4837×1+2517.9+335.7=7690.7Pa;管程允许压降:[△P2]=35000 Pa;(见表3-10)壳程允许压降:[△P1]=35000 Pa;△P2<[△P2]△P1<[△P1]即压降符合要求。
