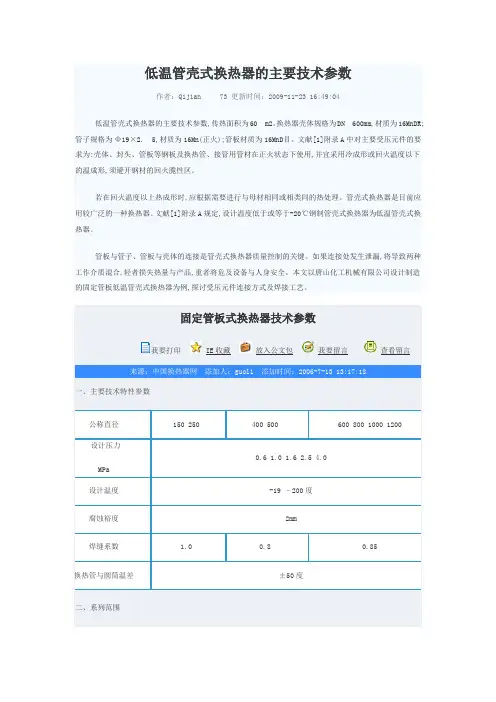

低温管壳式换热器的主要技术参数
作者：Qijian 73 更新时间：2009-11-23 16:49:04
低温管壳式换热器的主要技术参数,传热面积为60 m2。

换热器壳体规格为DN 600mm,材质为16MnDR;管子规格为Φ19×2.5,材质为16Mn(正火);管板材质为16MnDⅡ。

文献[1]附录A中对主要受压元件的要求为:壳体、封头、管板等钢板及换热管、接管用管材在正火状态下使用,并宜采用冷成形或回火温度以下的温成形,须避开钢材的回火脆性区。

若在回火温度以上热成形时,应根据需要进行与母材相同或相类同的热处理。

管壳式换热器是目前应用较广泛的一种换热器。

文献[1]附录A规定,设计温度低于或等于-20℃钢制管壳式换热器为低温管壳式换热器。

管板与管子、管板与壳体的连接是管壳式换热器质量控制的关键。

如果连接处发生泄漏,将导致两种工作介质混合,轻者损失热量与产品,重者将危及设备与人身安全。

本文以唐山化工机械有限公司设计制造的固定管板低温管壳式换热器为例,探讨受压元件连接方式及焊接工艺。

我要打印 IE收藏放入公文包我要留言查看留言。

第一章换热器简介及发展趋势1.1 概述在化工生产中，为了工艺流程的需要，常常把低温流体加热或把高温流体冷却，把液态汽化或把蒸汽冷凝程液体，这些工艺过程都是通过热量传递来实现的。

进行热量传递的设备称为换热设备或换热器。

换热器是通用的一种工艺设备，他不仅可以单独使用，同时又是很多化工装置的组成部分。

在化工厂中，换热器的投资约占总投资的10%——20%，质量约为设备总质量的40%左右，检修工作量可达总检修工作量的60%以上。

由此可见，换热器在化工生产中的应用是十分广泛的，任何化工生产工艺几乎都离不开它。

在其他方面如动力、原子能、冶金、轻工、制造、食品、交通、家电等行业也有着广泛的应用。

70年代的世界能源危机，有力地促进了传热强化技术的发展，为了节能降耗，提高工业生产经济效益，要求开发适用于不同工业过程要求的高效能换热设备[1]。

这是因为，随着能源的短缺(从长远来看，这是世界的总趋势)，可利用热源的温度越来越低，换热允许温差将变得更小，当然，对换热技术的发展和换热器性能的要求也就更高[2]。

所以，这些年来，换热器的开发与研究成为人们关注的课题，最近，随着工艺装置的大型化和高效率化，换热器也趋于大型化，向低温差设计和低压力损失设计的方向发展。

同时，对其一方面要求成本适宜，另一方面要求高精度的设计技术。

当今换热器技术的发展以CFD(Computational Fluid Dynamics)、模型化技术、强化传热技术及新型换热器开发等形成了一个高技术体系[3]。

当前换热器发展的基本趋势是：继续提高设备的传热效率，促进设备结构的紧凑性，加强生产制造的标准化系列化和专业化，并在广泛的范围内继续向大型化的方向发展。

各种新型高效紧凑式换热器的应用范围将得到进一步扩大。

在压力、温度和流量的许可范围内，尤其是处理强腐蚀性介质而需要使用贵重金属材料的场合下，新型紧凑式换热器将进一步取代管壳式换热器。

总之，为了适应工艺发展的需要，今后在强化传热过程和换热设备方面，还将继续探索新的途径。

式中：T 1=98℃T 2=74℃Cp,h=0.3J/(kg ℃）m h =100834kg/sWd=0.01905m αo =40W/(m 2.℃)r o =0.0005(m 2.℃)/W A o /A i =1.0112λw =48W/(m .℃)管壁材料的导热系数管外流体传热膜系数管内流体传管外流体污垢热阻管内流体换热管的外表传热面积与内表传热面积之比换热管的外表与换热器管内和管外的平均传热面积之比热负荷Q=20832000总传热系数K的计算换热管外径管壁热流体出口温度冷流体出热流体比热冷流体热流体质量流量冷流体质其中总传热系数K的计算公式如下：热负荷Q的计算热流体进口温度冷流体进本计算表格是基于《换热器设计手册》（钱颂文主编）中相关公式进行的计算Q=KA Δt mQ-热负荷，WK-总传热系数，W/(m 2.℃)A-换热器传热面积，m 2Δt m -进行换热的两流体之间的平均温度差，℃17.05W/(m 2.℃)Δt 2=51℃Δt 1=47℃0.922Δt 2=71℃Δt 1=27℃0.38Δt m =49Δt m =49Δt m =48.97277702Δt m =45.5089394(1)对于单壳程、双管程或者2n管程的管壳式换热器3、确定平均温度差(1)当Δt 1/Δt 2 <2 时且逆向流动时(2)当Δt 1/Δt 2 <2 时且并向流动时(3)当Δt 1/Δt 2 >2 时且逆向流动时(4)当Δt 1/Δt 2 >2 时且并向流动时4、确定温度修正系数较小端温差Δt 1/Δt 2=2、当换热器冷热流体并向流动时较大端温差较小端温差Δt 1/Δt 2=总传热系数K=1、当换热器冷热流体逆向流动时较大端温差P=0.281690141R=1.20.9825462m 25、根据P、R值查图，确定对应温度修正系数温度修正系数 F T =换热面积A=物料摩尔比比热容t 1=27℃H2O 27.42.02H243.6114.2t 2=47℃CH40.253.72N215.51.12Cp,c =2100J/(kg ℃）Ar 0.2 1.2CO210.861.1m c =496kg/s CO 2.181.12混合气体7.075276δ=0.000211m αi =45W/(m 2.℃)r i =0.0005(m 2.℃)/W A o /A m =1.005569流体传热膜系数内流体污垢热阻的外表传热面积与换热器管内和管外的平均传热面积之比管壁厚度流体出口温度冷流体比热流体质量流量定性温度在292℃流体进口温度计算的计算292℃时的物性数据粘度密度导热系数0.01920.01420.08990.1630.01810.7170.030.0282 1.2510.02280.0363 1.7820.01730.0272 1.9760.01370.0278 1.250.02260.0225。

换热器的设计1.1换热器概述换热器是化工、石油、动力、食品及其它许多任务业部门的通用设备，在生产中占有重要地位。

换热器种类很多，但根据冷、热流体热量交换的原理和方式根本上可分三大类即：间壁式、混合式和蓄热式。

在三类换热器中，间壁式换热器应用最多。

换热器随着换热目的的不同，具体可分为加热器、冷却器、蒸发器、冷凝器，再沸器和热交换器等。

由于使用条件的不同，换热设备又有各种各样的形式和构造。

换热器选型时需要考虑的因素是多方面的，主要有:①热负荷及流量大小；②流体的性质；③温度、压力及允许压降的围；④对清洗、维修的要求；⑤设备构造、材料、尺寸、重量；⑥价格、使用平安性和寿命；按照换热面积的形状和构造进展分类可分为管型、板型和其它型式的换热器。

其中，管型换热器中的管壳式换热器因制造容易、生产本钱低、处理量大、适应高温高压等优点，应用最为广泛。

管型换热器主要有以下几种形式：〔1〕固定管板式换热器：当冷热流体温差不大时，可采用固定管板的构造型式，这种换热器的特点是构造简单，制造本钱低。

但由于壳程不易清洗或检修，管外物料应是比拟清洁、不易结垢的。

对于温差较大而壳体承受压力较低时，可在壳体壁上安装膨胀节以减少温差应力。

〔2〕浮头式换热器：两端管板只有一端与壳体以法兰实行固定连接，称为固定端。

另一端管板不与壳体连接而可相对滑动，称为浮头端。

因此，管束的热膨胀不受壳体的约束，检修和清洗时只要将整个管束抽出即可。

适用于冷热流体温差较大，壳程介质腐蚀性强、易结垢的情况。

〔3〕U形管式换热器换：热效率高，传热面积大。

构造较浮头简单，但是管程不易清洗，且每根管流程不同，不均匀。

表1-1 换热器特点一览表在过程工业中，由于管壳式换热器具有制造容易，生产本钱低，选材围广，清洗方便，适应性强，处理量大，工作可靠，且能适应高温高压等众多优点，管壳式换热器被使用最多。

工业中使用的换热器超过90%都是管壳式换热器，在工业过程热量传递中是应用最为广泛的一种换热器。

管壳式换热器传热设计说明书设计一列管试换热器，主要完成冷却水——过冷水的热量交换设计压力为管程1.5MPa （表压），壳程压力为0.75MPa（表压），壳程冷却水进,出口温度分别为20℃和50℃，管程过冷水进，出口温度分别为90℃和65℃管程冷水的流量为80t/h。

2、设计计算过程：（1）热力计算1)原始数据：过冷却水进口温度t1′=145℃；过冷却水出口温度t1〞=45℃；过冷却水工作压力P1=0.75Mp a（表压）冷水流量G1=80000kg/h；冷却水进口温度t2′=20℃；冷却水出口温度t2〞=50℃；冷却水工作压力P2=0.3 Mp a（表压）。

改为冷却水工作压力P2=2.5 Mp2)定性温度及物性参数：冷却水的定性温度t2=( t1′+ t1〞)/2=(20+50)/2=35℃；冷却水的密度查物性表得ρ2=992.9 kg/m3；冷却水的比热查物性表得C p2=4.174 kJ/kg.℃冷却水的导热系数查物性表得λ2=62.4 W/m.℃冷却水的粘度μ2=727.5×10－6 Pa·s；冷却水的普朗特数查物性表得P r2=4.865；过冷水的定性温度℃；过冷水的密度查物性表得ρ1=976 kg/m3；过冷水的比热查物性表得C p1=4.192kJ/kg.℃；过冷水的导热系数查物性表得λ1=0.672w/m.℃；过冷水的普朗特数查物性表得P r2；过冷水的粘度μ1=0.3704×10－6 Pa·s。

过冷水的工作压力P1=1.5 Mp a（表压）3)传热量与水热流量取定换热器热效率为η=0.98；设计传热量：过冷却水流量：；4)有效平均温差逆流平均温差：根据式（3-20）计算参数p、R:参数P：参数R：换热器按单壳程2管程设计，查图3—8得温差校正系数Ψ=0.83；有效平均温差：5)管程换热系数计算：附录10，初定传热系数K0=400 W/m.℃；初选传热面积：m2；选用φ25×2.5无缝钢管作换热管；管子外径d0=0.025 m；管子径d i=0.025-2×0.0025=0.02 m；管子长度取为l=3 m；管子总数：取720根管程流通截面积：m2管程流速：m/s管程雷诺数：湍流管程传热系数：（式3-33c）6)结构初步设计：布管方式见图所示:管间距s=0.032m（按GB151,取1.25d0）；管束中心排管的管数按4.3.1.1所给的公式确定：取20根；壳体径：m 取Di=0.7m；长径比：布管示意图l/D i=3/0.9=3.3 ，合理选定弓形折流板弓形折流板弓高：折流板间距：m折流板数量：折流板上管孔直径由GB151-2014可确定为 0.0254mm折流板直径由GB151-2014可确定为 0.6955m 7）壳程换热系数计算壳程流通面积：根据式(3-61)中流体横过管束时流道截面积046.0032.0025.016.0233.01o i c1=⎪⎪⎭⎫⎝⎛-⨯=⎪⎪⎭⎫ ⎝⎛-=s d BD A m 2壳程流速：m/s ；壳程质量流速：kg m 2/s ；壳程当量直径：m ；壳程雷诺数：； 切去弓形面积所占比例按 h/D i =0.2查图4-32得为0.145壳程传热因子查 图3-24得为j s =20 管外壁温度假定值 t w1′=45℃ 壁温过冷水粘度 Pa.s粘度修正系数：根据式（3-62）计算壳程换热系数：8）传热系数计算：水侧污垢热阻：r 2=0.000344m 2.℃/w 管壁热阻r 忽略 总传热系数：传热系数比值，合理9）管壁温度计算：管外壁热流密度：Ｗ/m2.℃根据式(3-94a)计算管外壁温度：℃误差较核：℃，误差不大；10）管程压降计算：根据式(3-94b)计算管壁温度：℃；壁温下水的粘度：Pa·s；粘度修正系数：；查图3-30得管程摩擦系数：管程数：；管沿程压降计算依据式（3-112）：Pa （W=w.ρ）回弯压降：Pa；取进出口管处质量流速：W N2=1750 ㎏/㎡·s； (依据ρw2<3300取 w=1.822m/s) 进出口管处压降(依据 3-113)：；管程结垢校正系数：；管程压降：11）壳程压降计算：壳程当量直径：m；雷诺数：；查得壳程摩擦系数：λ1=0.08；(图 3-34)管束压降（公式3-129）：Pa；取进出口质量流速： kg/m2·s；( ρw2<2200 取W N2=1000 ㎏/㎡·s) 进出口管压降：Pa；取导流板阻力系数：;导流板压降：Pa壳程结垢修正系数：；(表3-12)壳程压降：Ｐa；管程允许压降：[△P2]=35000 Pa；（见表3-10）壳程允许压降：[△P1]=35000 Pa；△P2<[△P2]△P1<[△P1]即压降符合要求。

工程热力学与传热学课程设计管壳式换热器设计说明书目录一、设计任务书———————————11、换热器的概念及意义2、固定管板式换热器构造3、工作原理4、设计参数二、设计计算书———————————31、换热管的材料、内径、长度、管间距等确实定2、壳体内径3、管程接收直径4、折流板缺口高度、间距、数目以及折流板直径5、壳程接收直径确实定6、传热面积和传热面积之比三、计算表格四、设计结果汇总表—————————7五、设计自评————————————8六、参考文献————————————9一、设计任务书1、换热器的概念及意义在化工生产中为了实现物料之间能量传递过程需要一种传热设备。

这种设备统称为换热器。

在化工生产中，为了工艺流程的需要，往往进展着各种不同的换热过程：如加热、冷却、蒸发和冷凝。

换热器就是用来进展这些热传递过程的设备，通过这种设备，以便使热量从温度较高的流体传递到温度较低的流体，以满足工艺上的需要。

它是化工炼油，动力，原子能和其他许多工业部门广泛应用的一种通用工艺设备，对于迅速开展的化工炼油等工业生产来说，换热器尤为重要。

换热器在化工生产中，有时作为一个单独的化工设备，有时作为某一工艺设备的组成局部，因此换热器在化工生产中应用是十分广泛的。

任何化工生产中，无论是国内还是国外，它在生产中都占有主导地位。

2、固定管板式换热器构造3、工作原理：管壳式换热器和螺旋板式换热器、板式换热器一样属于间壁式换热器，其换热管内构成的流体通道称为管程，换热管外构成的流体通道称为壳程。

管程和壳程分别通过两不同温度的流体时，温度较高的流体通过换热管壁将热量传递给温度较低的流体，温度较高的流体被冷却，温度较低的流体被加热，进而实现两流体换热工艺目的。

4、设计参数：二、设计计算书根据设计任务书进展设计计算：204565''2'1max =-=-=∆t t t ℃ 252550'2''1min =-=-=∆t t t ℃热损失系数取0.98传热量：()()kJ t t c M Q L p 48098.0506561.244.14''1'121=⨯-⨯⨯=-=η 冷却水量：()()s kg t t c M p 73.52545187.4480'2''222=-⨯=-逆流时的对数平均数温差：41.222025ln 2025ln minmax min max 1=-=∆∆∆-∆=∆⋅t t t t t c m 参数;P 、R5.025652545'2'1'2''2=--=--=t t t t P 75.025455065'2''2''1'1=--=--=t t t t R设计本管壳式换热器为2壳程-4管程<2-4>型，那么975.0=ψ 有效平均温差：85.214.22975.01=⨯=∆=∆⋅c m m t t ψ 初选传热系数：()C kg w K ︒⋅=300'0 估算传热面积：2'0'022.7385.21300480000m t K Q F m =⨯=∆= 管子材料：铝制管5.320⨯φ管程所需流通截面：222100573.0110003.57m M A t =⨯==ωρ每程管数：根43013.000573.044221=⨯⨯==ππd A n t每根管长：m l d nZ F l t 60'0==取π管子排列方式为：等边三角形 管间距s=26mm 分程隔板槽处管间距mm l E 40=平行于流向的管距mm s s p 5.2230cos =⨯=ο垂直于流向的管距mm s s n 1330sin =⨯=ο 拉杆直径取12mm 估计管壳直径mm 400≤ 管排列可做如下草图那么六边形层数为6层，一台管子数为86=t n ，一台拉杆数为4根一台传热面积为24.32602.086m dl n c =⨯⨯⨯=ππ 两台传热面积：2''08.64m F =管束中心至最外层管束中心距离为0.135m ，管束外缘直径m D L 29.0=壳体m 325.0取S D 那么长径比5.18325.06==s D l管程接收直径：6895.511100073.513.113.122⨯=⨯==φρω取M D 管程雷诺数：1793110725013.010001Re 621222=⨯⨯⨯==-μρωd 管程换热系数：52469.417931023.0013.0621.0Re 023.04.08.04.08.0122=⨯⨯⨯=⨯=τλαP d 折流板形式选弓形，折流板缺口高度m D h S 08.035.025.025.0=⨯== 折流板的圆心角为120度，折流板间距取m l s 4.0=，折流板数目为14块，折流板上管孔数为60个，折流板上管孔直径m d H 0204.0=，通过折流板管子数为56个，折流板缺口处管子数为30根，折流板直径m D b 3.0=。

换热器热量及面积计算
一、热量计算 1、
一般式
Q=Wh（Hh,1- Hh,2）= Wc（Hc,2- Hc,1）
式中：
Q为换热器的热负荷，kj/h或kw；
W为流体的质量流量，kg/h；
H为单位质量流体的焓，kj/kg；
下标c和h分别表示冷流体和热流体，下标1和2分别表示换热器的进口和出口。

2、无相变化
Q=Whcp,h(T1-T2)=Wccp,c(t2-t1)
式中
cp为流体平均定压比热容，kj/(kg.℃)；
T为热流体的温度，℃；
T为冷流体的温度，℃
二、面积计算
1、总传热系数K
管壳式换热器中的K值如下表
注：
1w=1J/s=3.6kj/h=0.86kcal/h
1kcal=4.18kj 2、
温差
（1）逆流
热流体温度T：T1→T2
冷流体温度t：t2←t1
温差△t：△t1→△t2
△tm=（△t2-△t1）/㏑（△t2/△t1）（2）并流
热流体温度T：T1→T2
冷流体温度t：t1→t2
温差△t：△t2→△t1
△tm=（△t2-△t1）/㏑（△t2/△t1） 3、面积计算
S=Q/(K. △tm)
三、管壳式换热器面积计算
S=3.14ndL
其中，S为传热面积m2、n为管束的管数、d为管径，m；L为管长，m。

四、注意事项
冷凝段：潜热（根据汽化热计算）
冷却段：显热（根据比热容计算。

管壳式换热器的设计和选型管壳式换热器是一种传统的标准换热设备，它具有制造方便、选材面广、适应性强、处理量大、清洗方便、运行可靠、能承受高温、高压等优点，在许多工业部门中大量使用，尤其是在石油、化工、热能、动力等工业部门所使用的换热器中，管壳式换热器居主导地位。

为此，本节将对管壳式换热器的设计和选型予以讨论。

（一）管壳式换热器的型号与系列标准鉴于管壳式换热器应用极广，为便于设计、制造、安装和使用，有关部门已制定了管壳式换热器系列标准。

1．管壳式换热器的基本参数和型号表示方法（1）基本参数管壳式换热器的基本参数包括：①公称换热面积；②公称直径；③公称压力；④换热器管长度；⑤换热管规格；⑥管程数。

（2）型号表示方法管壳式换热器的型号由五部分组成：1──换热器代号2──公称直径DN，mm；3──管程数：ⅠⅡⅣⅥ；4──公称压力PN，MPa；5──公称换热面积SN，m2。

例如800mm、0.6MPa的单管程、换热面积为110m2的固定管板式换热器的型号为：G800 I-0.6-110G──固定管板式换热器的代号。

2．管壳式换热器的系列标准固定管板式换热器及浮头式换热器的系列标准列于附录中，其它形式的管壳式换热器的系列标准可参考有关手册。

（二）管壳式换热器的设计与选型换热器的设计是通过计算，确定经济合理的传热面积及换热器的其它有关尺寸，以完成生产中所要求的传热任务。

1．设计的基本原则（1）流体流径的选择流体流径的选择是指在管程和壳程各走哪一种流体，此问题受多方面因素的制约，下面以固定管板式换热器为例，介绍一些选择的原则。

①不洁净和易结垢的流体宜走管程，因为管程清洗比较方便。

②腐蚀性的流体宜走管程，以免管子和壳体同时被腐蚀，且管程便于检修与更换。

③压力高的流体宜走管程，以免壳体受压，可节省壳体金属消耗量。

④被冷却的流体宜走壳程，可利用壳体对外的散热作用，增强冷却效果。

⑤饱和蒸汽宜走壳程，以便于及时排除冷凝液，且蒸汽较洁净，一般不需清洗。

HTRI Exchanger 使用手册一、换热器的基础设计知识1.1 换热器的分类1．按作用原理和实现传热的方式分类(1)混合式换热器；(2)蓄热式换热器；（3）间壁式换热器其中间壁式换热器按传热面的形状和结构分类：(1)管壳式：固定管板式、浮头式、填料函式、U型管式(2)板式：板翅式、平板式、螺旋板式(3)管式：空冷器、套管式、喷淋管式、箱管式(4)液膜式：升降膜式、括板薄膜式、离心薄膜式(5)其他型式：板壳式、热管2．按换热器服务类型分类：(1)交换器(Exchanger): 在两侧流体间传递热量。

(2)冷却器(Chiller)：用制冷剂冷却流体。

制冷剂有氨(Ammonia)、乙烯、丙烯、冷却水(Chilled water)或盐水(brine)。

(3)冷凝器(Condenser)：在此单元中，制程蒸汽被全部或部分的转化成液体。

(4)冷却器(Cooler)：用水或空气冷却，不发生相变化及热的再利用。

(5)加热器(Heater)：增加热函，通常没有相变化，用如Dowtherm或热油作为热媒加热流体。

(6)过热器(Superheater)：高于蒸汽的饱和蒸汽压进行加热。

(7)再沸器(Reboiler)：提供蒸馏潜热至分流塔的底部。

(8)蒸汽发生器(Steam generator)（废热锅炉(waste heat boiler)）：用产生的蒸汽带走热流体中的热量。

通常为满足制程需要后多余的热量。

(9)蒸馏器(Vaporizer)：是一种将液体转化为蒸汽的交换器，通常限于除水以外的液体。

(10)脱水器(Evaporator)：将水蒸气浓缩为水溶液通过蒸发部分水分以浓缩水溶液。

1.2换热器类型z管壳式换热器(Shell and Tube Exchanger)：主要应用的有浮头式和固定管板式两种。

－应用：工艺条件允许时，优先选用固定管板式，但下述两种情况使用浮头式：a)壳体和管子的温度差超过30度，或者冷流体进口和热流体进口温度差超过110度；b)容易使管子腐蚀或者在壳程中容易结垢的介质。

式中：T 1=98℃T 2=74℃Cp,h =0.3J/(kg ℃）m h =100834kg/sWd=0.01905m αo =40W/(m 2.℃)r o =0.0005(m 2.℃)/W A o /A i =1.0112λw =48W/(m .℃)本计算表格是基于《换热器设计手册》（钱颂文主编）中相关公式进行的计算Q=KAΔt mQ-热负荷，WK-总传热系数，W/(m 2.℃)热负荷Q的计算热流体进口温度冷流体进A-换热器传热面积，m 2Δt m -进行换热的两流体之间的平均温度差，其中总传热系数K的计算公式如下：热流体质量流量冷流体质热负荷Q=20832000热流体出口温度冷流体出热流体比热冷流体管外流体污垢热阻管内流体换热管的外表传热面积与内表传热面积之比换热管的外表与换热器管内和管外的平均传热面积之比总传热系数K的计算换热管外径管壁管外流体传热膜系数管内流体传管壁材料的导热系数17.05W/(m 2.℃)Δt 2=51℃Δt 1=47℃0.922Δt 2=71℃Δt 1=27℃0.38Δt m =49Δt m =49Δt m =48.97277702Δt m =45.5089394P=0.2816901411、当换热器冷热流体逆向流动时较大端温差较小端温差Δt 1/Δt 2=总传热系数K=3、确定平均温度差(1)当Δt 1/Δt 2 <2 时且逆向流动时(2)当Δt 1/Δt 2 <2 时且并向流动时(3)当Δt 1/Δt 2 >2 时且逆向流动时2、当换热器冷热流体并向流动时较大端温差较小端温差Δt 1/Δt 2=(4)当Δt 1/Δt 2 >2 时且并向流动时4、确定温度修正系数(1)对于单壳程、双管程或者2n管程的管壳式换热器R=1.20.9825462m 2温度修正系数换热面积A=5、根据P、R值查图，确定对应温度修正系物料摩尔比比热容t 1=27℃H2O 27.42.02H243.6114.2t 2=47℃CH40.253.72N215.51.12Cp,c =2100J/(kg ℃）Ar 0.2 1.2CO210.861.1m c =496kg/s CO 2.181.12混合气体7.075276δ=0.000211m αi =45W/(m 2.℃)r i =0.0005(m 2.℃)/W A o /A m =1.005569计算定性温度在292℃流体进口温度混合气体粘度、比热计算公式流体质量流量流体出口温度冷流体比热内流体污垢热阻的外表传热面积与换热器管内和管外的平均传热面积之比管壁厚度流体传热膜系数的计算292℃时的物性数据粘度密度导热系数0.01920.01420.08990.1630.01810.7170.030.0282 1.2510.02280.0363 1.7820.01730.0272 1.9760.01370.0278 1.250.02260.0225。
