光伏汇流箱一、序言由工业革命开创的现代文明,都建立在大规模开采、使用化石燃料的基础上的,但在伴随着化石燃料的不断消耗,人类已经开始意识到必须要面对潜在的能源危机——化石能源终将枯竭。
据估计,我国的煤可以开采 80 年,天然气只可开采 30 年,石油只够开采 20 年。
全球能源结构将在本世纪发生根本改变。
太阳辐射能预计在 100 亿年里可保持近似恒定的辐射输出,太阳能堪称无限的能源。
世界各国都在积极寻求可替代化石燃料的新型绿色能源,太阳能光伏发电技术是利用“光生伏打效应”将光直接转换为电能,整个转换过程无排放,是最清洁、最环保的绿色能源。
而光伏汇流箱是应用于智能光伏发电系统中用于对光电池串列及外围辅助元件进行监测的一种智能设备。
是伴随着光伏发电的大规模应用而产生的一个新型产品,下面就太阳能发电系统的结构来说明汇流箱的功能和应用,一般的光伏并网电站结构如下(见下图):其中主要由 1、光伏电池阵列,2、光伏汇流箱,3,逆变器三部分组成,由电池阵列接受光照产生直流电流,电流输出到汇流箱并联阔流,然后由多个汇流箱输出到逆变器,最终逆变器把直流电转换为交流电后输送到电网或经过升压后进行并网。
如果是离网发电系统则还需要配备蓄电池及控制器,用以在无阳光条件下维持发电。
下面就以光伏发电的特点说明汇流箱的具体功用,由于单体光伏电池的输出电压、电流和功率都很小,一般只有 0.5V 左右,不能满足作为电源应用的要求,为了提高输出功率,需要多个单体电池合理的串、并联后封装成组件。
而太阳能本身是一种低密度的平面能源,需要用大面积的太阳能电池来采集。

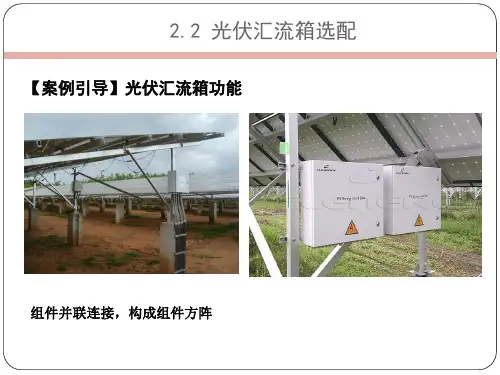

所以在需要1更大功率的场合,还需要再将多个组件组成方阵,以提供数值更大的电流、电压的输出。
为了节约电缆,简化系统结构,提高可靠性和可维护性等原因,实际安装工程中需要把多个方阵的输出电缆先进行并联后(一级汇流)再输入到逆变器(二级汇流),而不是直接把所有方阵电缆直接接入逆变器。
1、简介对于大型光伏并网发电系统,为了减少光伏组件与逆变器之间连接线,提高可靠性,一般需要在光伏组件与逆变器之间增加直流汇流装置。
使用光伏汇流箱,用户可以根据逆变器输入的直流电压范围,把一定数量的规格相同的光伏组件串联组成1个光伏组件串列,再将若干个串列接入光伏阵列防雷汇流箱,通过其输出,方便后级逆变器的接入。
光伏阵列汇流箱具有以下特点: ● 满足室外安装要求。
● 可同时接入多路光伏阵列,每路配有直流熔断器(容量等级可更换)。
● 远程读取每个光伏站点同步数据;可对电压,电流,温度,防雷器状态进行即时监控。
● 本机采用CAN 总线进行组网数据传送,数据稳定,传输距离远,抗干扰强。
● 配有光伏专用高压防雷器,采用全保护模式。
● 主回路采用四级断路器串联,增加直流耐压值。
● 对输入阵列进行电流监控,本机上采用LED 显示并通过CAN 总线传输方式输出电流值。
● 对汇流后的电压进行监控,本机上采用LED 显示并通过CAN 总线传输方式输出电流值。
● 具有箱体内温度探测功能,通过CAN 总线将温度数据输出。
2、产品型号说明3、技术参数4、安装要求本产品的防水等级为IP65,可以安装在户外,但同时其为一电子设备,故尽量不要放置在潮湿的地方。
本产品的体积为670mm ×536mm ×192mm (宽×高×深),推荐直立挂墙安装,具体安装尺寸请参见下图。
5、接线介绍输入接线:具体输入路数由所用机型决定。
注意与光伏组件输出正极的连线输入位于底部的左侧,而与光伏组件输出负极的连线位于底部的右侧。
输出接线:输出包括汇流后直流正极、直流负极与地,接地线为黄绿线。
通讯接线:本机提供屏蔽层端口(图6 中的FG 端子),用户需要把数据 输入和输出线的屏蔽层接入此两个端子,在端子内部两个屏蔽层被短接。
整个系统的屏蔽层需要进行单点接地连接。
启停汇流箱:汇流箱通电后自动运行,断电自动停机。
光伏汇流箱参数熔断
光伏汇流箱的熔断器参数包括额定电流、额定电压和断开能力。
1. 额定电流:熔断器的额定电流应根据光伏组件的额定输出电流来选择。
一般情况下,熔断器的额定电流应略大于光伏组件的额定输出电流,以确保能够正常工作。
2. 额定电压:熔断器的额定电压应与光伏组件的额定输出电压相匹配。
光伏汇流箱中的熔断器一般选择直流熔断器,其额定电压一般为600V或更高。
3. 断开能力:熔断器的断开能力是指熔断器在切断电流时能够承受的最大电流,这是熔断器的一个重要参数。
在选择熔断器时,需要确保其断开能力大于或等于电路中的最大工作电流。
此外,为了确保光伏汇流箱的安全运行,还需要注意以下几个因素:
1. 保护等级:光伏汇流箱应具有较高的保护等级,以应对恶劣的环境条件和电气事故。
常见的保护等级有IP54、IP65等。
2. 防雷措施:由于光伏汇流箱暴露在室外环境中,因此需要采取有效的防雷措施,以避免雷击对设备和人员造成损害。
3. 散热设计:由于光伏汇流箱中的设备较多,因此需要合理设计散热通道,以保证设备的正常运行和较长的使用寿命。
4. 电缆连接:光伏汇流箱中的电缆连接应牢固可靠,避免出现松动或接触不良的情况,以免引发安全事故。
5. 定期维护:为了确保光伏汇流箱的正常运行和延长设备使用寿命,应定期对设备进行维护和检查。
总之,在选择和使用光伏汇流箱的熔断器时,需要综合考虑多个因素,以确保设备的安全、稳定和长期运行。
如需更多信息,建议咨询电气工程专家或查阅相关文献资料。
word格式-可编辑-感谢下载支持

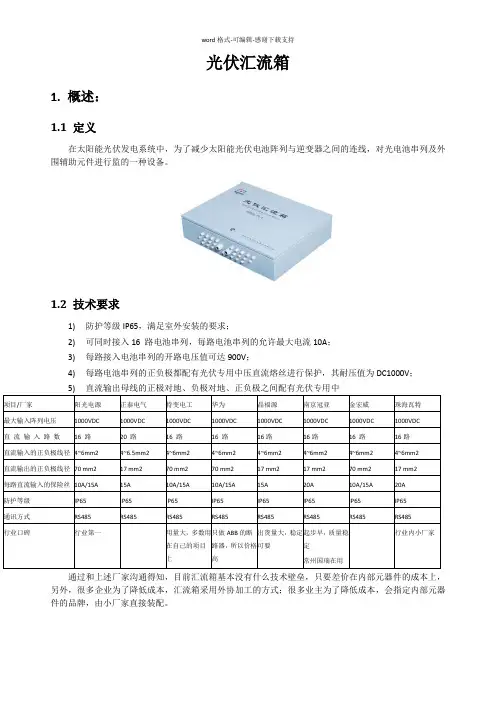

光伏汇流箱
1. 概述:
1.1 定义
在太阳能光伏发电系统中,为了减少太阳能光伏电池阵列与逆变器之间的连线,对光电池串列及外围辅助元件进行监的一种设备。
1.2 技术要求
1)防护等级IP65,满足室外安装的要求;
2)可同时接入16 路电池串列,每路电池串列的允许最大电流10A;
3)每路接入电池串列的开路电压值可达900V;
4)每路电池串列的正负极都配有光伏专用中压直流熔丝进行保护,其耐压值为DC1000V;
通过和上述厂家沟通得知,目前汇流箱基本没有什么技术壁垒,只要差价在内部元器件的成本上,另外,很多企业为了降低成本,汇流箱采用外协加工的方式;很多业主为了降低成本,会指定内部元器件的品牌,由小厂家直接装配。
光伏系统防雷汇流箱的配置光伏防雷汇流箱是大规模光伏电站中不可缺少的设备之一,其投资额约占整体投0.5% ~1.0%。
汇流箱的质量将直接影响电站的安全、经济和稳定运行。
1 汇流箱的组成大规模光伏电站中常见的标准产品有6、8、10、12、16 回路等规格的光伏防雷汇流箱。
根据系统的设计来进行配置,回路数不限,灵活配置,一般由以下几部分组成。
1.1 箱体箱体一般采用钢板喷塑、不锈钢、工程塑料等材质,外形美观大方、结实耐用、安装简单方便,防护等级达到IP 54 以上,防水、防尘,满足户外长时间使用的要求。
1.2 直流断路器直流断路器是整个汇流箱的输出控制器件,主要用于线路的分/合闸。
其工作电压高至DC1 000 V。
由于太阳能组件所发电能为直流电,在电路开断时容易产生拉弧,因此,在选型时要充分考虑其温度、海拔降容系数,且一定要选择光伏专用直流断路器。
1.3 直流熔断器在组件发生倒灌电流时,光伏专用直流熔断器能够及时切断故障组串,额定工作电压达DC1 000 V,额定电流一般选择15 A( 晶硅组件),光伏组件所用直流熔断器是专为光电系统而设计的专用熔断器( 外形尺10 mm ×38 mm) ,采用专用封闭式底座安装,避免组串之间发生电流倒灌而烧毁组件。
当发生电流倒灌时,直流熔断器迅速将故障组串退出系统运行,同时不影响其他正常工作的组串,可安全地保护光伏组串及其导体免受逆向过载电流的威胁。
1.4 防反二极管汇流箱中,二极管与组件接线盒中二极管的作用是不同的。
组件接线盒中的二极管主要是当电池片被遮挡时提供续流通道,而汇流箱中的二极管主要是防止组串之间产生环流。
1.5 数据采集模块为了便于监控整个电站的工作状态,一般均在一级汇流箱内增设数据采集模块。
采用霍尔电流传感器和单片机技术,对每路光伏阵列的电流信号( 模拟量) 采样,经A/D 转换变成数字量后,变换为标准的RS -485 数字量信号输出,方便用户实时掌握整个电站的工作状态。
光伏汇流箱介绍及对比
,
一、光伏汇流箱介绍
光伏汇流箱的功能主要是将多路晶体管通过继电器联结,使电路联合
达到节能效果,同时根据架空线缆排布规则,汇流箱安装单元将采用环形
排列,占地面积最小,提高了现场安装作业的效率,可以有效的提高电站
的发电效率。
二、光伏汇流箱类型
一般主要分为四类:
1.内置熔断器光伏汇流箱:内置熔断器的光伏汇流箱不需要外部熔断器,内部元器件一般采用熔断器、微动开关、绝缘板等,主要功能是控制
汇流箱终端组件的有效运行。
2.光伏汇流箱熔断器:光伏汇流箱熔断器将光伏电池板连接到汇流箱,作为汇流箱的主要保护装置,当汇流箱终端电流达到一定数值时,熔断器
会自动断开,以防止汇流箱电路受损。
3.智能光伏汇流箱:智能光伏汇流箱可以实现分布式电站对接,通过
无线传输信号,可以远程监控系统发电数据,可记录光伏组件温度、照明
强度、故障信号等。

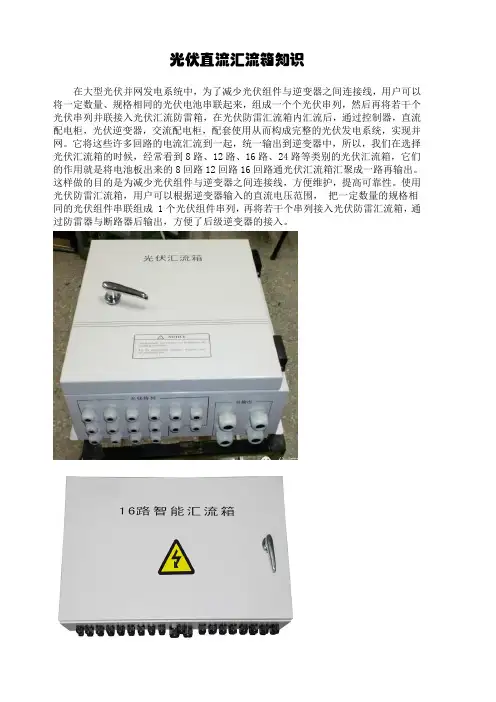

光伏直流汇流箱知识在大型光伏并网发电系统中,为了减少光伏组件与逆变器之间连接线,用户可以将一定数量、规格相同的光伏电池串联起来,组成一个个光伏串列,然后再将若干个光伏串列并联接入光伏汇流防雷箱,在光伏防雷汇流箱内汇流后,通过控制器,直流配电柜,光伏逆变器,交流配电柜,配套使用从而构成完整的光伏发电系统,实现并网。
它将这些许多回路的电流汇流到一起,统一输出到逆变器中,所以,我们在选择光伏汇流箱的时候,经常看到8路、12路、16路、24路等类别的光伏汇流箱,它们的作用就是将电池板出来的8回路12回路16回路通光伏汇流箱汇聚成一路再输出。
这样做的目的是为减少光伏组件与逆变器之间连接线,方便维护,提高可靠性。
使用光伏防雷汇流箱,用户可以根据逆变器输入的直流电压范围,把一定数量的规格相同的光伏组件串联组成 1个光伏组件串列,再将若干个串列接入光伏防雷汇流箱,通过防雷器与断路器后输出,方便了后级逆变器的接入。
汇流箱发展的历程,现在汇流箱发展已经发展到第二代。
1、第一代汇流箱:第一代汇流箱只有汇流,防雷的功能。
第二代汇流箱:从之前只有汇流防雷到现在的可以监控。
第二代的汇流箱可以监控每一路的电流电压。
还可以检测到汇流箱的温度和湿度。
2、第三代汇流箱:现在汇流箱已经发展到第三代。
从之前只有汇流防雷监控到现在的可以太阳能汇流监控。
第三代的汇流箱除了具备前面2代产品的有点外,还可以汇流箱失效告警,数据采集,无线数据传输。
3、技术参数1、电池串列最高输入电压:DC1000V2、电池串列输入电流:10A3、输入回路数:按要求配置4、熔断器额定电流:11A5、最大输出电流:N×11A6、防雷模块主要技术参数(如下表)4、市面上比较常见的汇流箱有品牌华信、雷安、中光、爱劳、地凯、雷尔盾、迪舰、普天科比特、雷光、雷迅、TOP、万佳、AOTEM(奥天),雷震子(LZZ),KBTE,天盾等。
应用举例:FLQ:直流高压防雷开关PS:1、防雷控制器2、直流控制器SUNM:QF:断路器FU:保险丝。

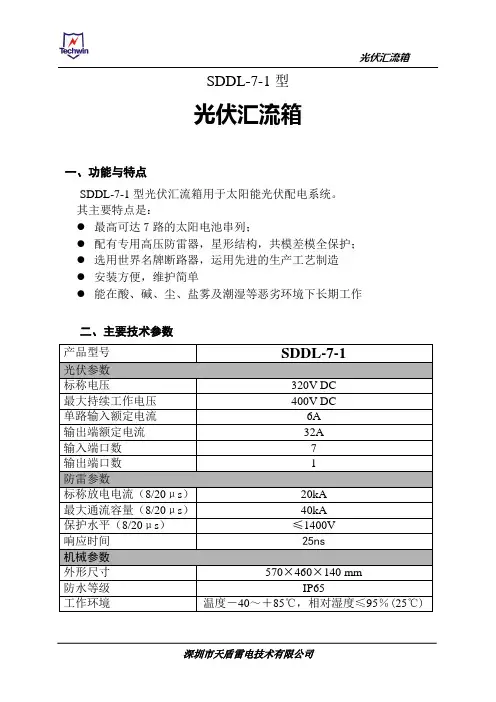

SDDL-7-1型
光伏汇流箱
一、功能与特点
SDDL-7-1型光伏汇流箱用于太阳能光伏配电系统。
其主要特点是:
●最高可达7路的太阳电池串列;
●配有专用高压防雷器,星形结构,共模差模全保护;
●选用世界名牌断路器,运用先进的生产工艺制造
●安装方便,维护简单
●能在酸、碱、尘、盐雾及潮湿等恶劣环境下长期工作
二、主要技术参数
产品型号SDDL-7-1
光伏参数
标称电压320V DC
最大持续工作电压400V DC
单路输入额定电流6A
输出端额定电流32A
输入端口数7
输出端口数 1
防雷参数
标称放电电流(8/20μs)20kA
最大通流容量(8/20μs)40kA
保护水平(8/20μs)≤1400V
响应时间25ns
机械参数
外形尺寸570×460×140 mm
防水等级IP65
工作环境温度-40~+85℃,相对湿度≤95%(25℃)
三,安装、使用注意事项
1、请在断开电源的情况下安装,以免发生意外!
2、将汇流箱固定在安装位置;
3、按照安装示意图接线;
4、接入导线截面积必须符合技术要求;
5、需特别维护,只需定期检查其连接是否松动,工作状态指示是否
正常。
四、检测
1、请在断电情况下检测,以免发生意外!
2、测试各熔断器是否开路,开路的必须立即更换。
光伏系统中直流汇流箱的选择摘要:本文主要根据《光伏汇流箱技术规范》CGC GF 002-2010、《汇流设备技术规范》CGC GF 037-2014、《光伏发电站汇流箱技术要求》GB T 34936-2017以及《低压熔断器第6部分:太阳能光伏系统保护用熔断体的补充要求》GB T 13539.6-2013规范,针对直流汇流箱内部的相关元器件进行正确计算。
一、直流熔断器的计算,其目的主要为了保护太阳能电池板。
二、防反二级管的计算,其目的主要避免由于太阳电池方阵在阴雨或出现短路故障时.其中一路或几路电压降低,未发生故障的高电压回来回向发生故障的低电压回路反送电,造成对太阳能电池板的损害。
三、直流断路器的计算。
其目的主要是提供电流过载和短路保护功能,并具有隔离的功能。
四、浪涌保护器的计算。
其目的主要是为了保护直击雷及其电磁脉冲对直流汇流箱的损害。
通过以上对相关主要元器件的计算,经济、合理的选择出直流汇流箱。
关键词:直流汇流箱;直流熔断器;防反二极管;直流断路器;浪涌保护器;引言在大中型光伏系统中,光伏阵列中组件串数量多、输出多,必须需要一个设备把这些输出集中起来,使之可以直接连在逆变器上。
直流汇流箱可以减少光伏组件与逆变器之间的连接线,减少了系统成本,方便维护,提高可靠性,一般需要在光伏组件与逆变器之间增加直流汇流装置。
使用光伏直流汇流箱,用户可以根据逆变器输入的直流电压范围,把一定数量的规格相同的光伏组件串联成一个光伏组件串列,再将若干个组件串列接入光伏直流汇流箱,通过浪涌保护器和直流断路器后输出,极大的方便了后级逆变器的接入。
本文结合光伏相关规范要求及本人在过往项目中亲自选择直流汇流箱的经验,针对直流汇流箱的选择进行简要分析与研究。
一、基本条件说明1、直流汇流箱构成直流汇流箱由箱体、直流熔断器、防反二极管、直流断路器、浪涌保护器(SPD)、正极端子、负极端子和接地端子等组成。
2、直流汇流箱的工作原理直流汇流箱接入多个光伏组串,通过直流熔断器保护后,接入防反二极管,防止太阳能光伏阵列中串联起来的光伏电池板有逆流的产生,再通过直流断路器,接入到逆变器中。
在光伏发电系统中,汇流是指将多个光伏组件串接或并联后的直流电汇集起来的过程。
由于光伏组件的输出电压通常较低(如每块250Wp组件的工作电压可能在30V至40V左右),为了提高发电效率和减少传输过程中的损失,通常会将多个组件串联以增加总的输出电压。
对于汇流箱技术参数,例如:
电池串列最高输入电压:DC1000V 这意味着汇流箱可以接受的最大输入电压为直流1000伏特,这对应的是多块光伏组件串联后形成的总电压。
输入回路数:按要求配置指的是根据项目需求可设置不同数量的光伏串接入汇流箱,每个串可能是多块光伏板串联的结果。
熔断器额定电流:11A 每个回路内配备有熔断器,其额定电流为11安培,用以保护电路不因过载或短路而受损。
因此,在实际操作中,设计人员会根据光伏阵列的设计、逆变器的规格以及电力系统的安全规范,合理安排光伏组件的串联数目,使得串联后的电压不超过汇流箱及后续设备的承受范围,并确保电流大小适中,实现高效、安全的能源转换与传输。
光伏发电交流汇流箱技术参数详解调试运维期间,汇流箱故障占整个电站故障原因的20~30%。
不安全的汇流箱容易引发火灾,严重威胁财产和人身安全。
本文将从汇流箱功能介绍、汇流箱展示、技术参数、接线原理图、安装工具、安装注意事项、接线等方面介绍光伏交流汇流箱,旨在让光伏人深入了解汇流箱,及其安装方法和注意细节。
二、光伏交流汇流箱产品功能介绍光伏交流汇流箱采用组串式逆变器的光伏发电系统,安装于逆变器交流输出侧和并网点/负载之间。
内部配置有输入断路器、输出断路器、交流防雷器,可选配智能监控仪表(监测系统电压、电流、功率、电能等信号);主要作用:汇流多个逆变器的输出电流,同时保护逆变器免受到来自交流并网侧/负载的危害,作为逆变器输出断开点,提高系统的安全性,保护安装维护人员的安全性。
三、光伏汇流箱产品展示以4汇1的交流汇流箱(400V/50KW)为例,共有4台50KW的逆变器:标号1:逆变器输出端直接连接到该4P断路器上,断路器可以迅速切断故障电流,逆变器最大交流输出电流为80A,空开规格按照逆变器最大电流的1.25倍,选择100A的塑壳断路器。
标号2:三台逆变器汇流之后总的断路器为额定电流为350A的塑壳断路器。
接到该断路器的电缆通过铜排连接,线径为150mm²。
标号3:熔断器(保险)是一种过电流保护器,当被保护电路的电流超过规定值,熔丝熔断使电路断开起到保护的作用,一般在防雷浪涌失效之后才会动作,可以选择100A的熔断器。
标号4:浪涌保护器用于抑制瞬态过压低于设备耐受冲击过电压,泄放电涌能量,从而保护系统电路及设备。
规格Uc:750V Imax:40KA In:20KA Up≤2.6KV,浪涌的下面一定要接地。
四、光伏交流汇流箱技术参数交流汇流箱的技术参数五、光伏交流汇流箱接线原理图六、光伏交流汇流箱安装工具介绍七、光伏交流汇流箱安装注意事项箱体的防护等级为IP65,适合户外安装,安装位置应满足以下几点要求:1汇流箱的安装位置应充分考虑到其外形尺寸及重量(参见参数章节);2汇流箱的安装环境温度应在-25℃+60℃之间,相对湿度在0~95%之间;3汇流箱应安装在干燥、通风良好、防尘的地方;4进出线形式及安装方式:铠装电缆下进下出,室外光伏组件支架后立柱悬挂安装;5避免安装在太阳直射的地方,否则过高的温度会减少系统发电量,还可能影响汇流箱的使用寿命;6为了更好的散热且方便日常维护,安装汇流箱的四个方向保持足够的空间。
汇流箱技术参数范文汇流箱是太阳能光伏发电系统中不可或缺的设备。
它的主要作用是将光伏模块产生的直流电能转化为交流电,以供给电网或使用设备使用。
以下是汇流箱的一些常见技术参数范文,供参考:一、输入参数:1.输入电压范围:汇流箱适用的最大输入电压范围。
依据光伏模块的额定电压和串联个数确定。
2.输入电流范围:汇流箱适用的最大输入电流范围。
根据光伏模块的额定电流和并联个数来确定。
3.输入功率范围:汇流箱能够处理的最大输入功率范围。
通常是输入电压和输入电流的乘积。
4.最大短路电流:光伏模块并联后产生的最大短路电流。
用于汇流箱的过流保护设计。
二、输出参数:1.输出电压范围:汇流箱输出交流电的电压范围。
根据不同的国家和地区电网标准来确定。
2.输出功率范围:汇流箱能够输出的最大功率范围。
取决于输出电压和输出电流的乘积。
3.额定输出功率:汇流箱的额定输出功率,一般与安装在太阳能发电系统上的逆变器的额定功率相匹配。
三、保护参数:1.过压保护:当输入电压超过设定的最大电压值时,汇流箱应自动切断输入电路,以避免设备损坏。
2.过流保护:当输入电流超过设定的最大电流值时,汇流箱应自动切断输入电路,以防止过载和短路。
3.欠压保护:当输入电压低于设定的最低电压值时,汇流箱应自动切断输入电路,以避免设备损坏。
4.欠流保护:当输入电流低于设定的最低电流值时,汇流箱应自动切断输入电路,以防止设备无功损失。
5.防雷保护:汇流箱应具备适当的防雷措施,以保护设备和用户安全。
四、通信参数:1.通信接口:汇流箱是否具备通信接口,以支持与监控系统、遥控器等设备的连接。
2. 通信协议:汇流箱支持的通信协议,如Modbus、RS485等。
3.数据传输速率:汇流箱与其他设备进行通信时的数据传输速率。
4.数据存储:汇流箱是否具备数据存储功能,以记录光伏发电系统的运行数据。
以上仅为汇流箱技术参数的一些常见范例,具体的参数要根据实际产品的设计和要求来确定。
在选择汇流箱时,可以根据自身的需求和要求来比较不同产品的技术参数,以确保选择到适合的汇流箱。
光伏汇流箱选型标准光伏汇流箱作为光伏发电系统中的重要组成部分,主要用于将多个光伏电池组件的输出电流进行汇总,以便后续的并网或逆变器使用。
因此,选择合适的汇流箱对于整个光伏发电系统的效率和可靠性至关重要。
以下是一些光伏汇流箱的选型标准:1.输入路数和最大电流:根据光伏电池组件的数量和规格,选择相应路数和最大电流的汇流箱。
例如,如果共有12块180瓦的光伏电池组件,可以选择一个12路、最大电流为30A的汇流箱。
2.防雷保护:光伏汇流箱应具备防雷保护功能,以避免雷电对整个光伏发电系统的影响。
选择具有独立防雷保护的汇流箱,可以有效地提高系统的稳定性和可靠性。
3.防逆流保护:在并网系统中,汇流箱应具备防逆流保护功能,以防止电流逆流回电网对系统造成危害。
选择具有防逆流保护功能的汇流箱,可以保护系统的安全运行。
4.温度范围和工作环境:考虑汇流箱工作的环境温度范围和工作条件,选择符合要求的汇流箱。
例如,如果是在高温环境下工作,需要选择具有良好散热性能和高温工作能力的汇流箱。
5.电气性能:汇流箱的电气性能对于整个光伏发电系统的性能和可靠性至关重要。
应选择电气性能稳定、符合国家相关标准的汇流箱,以确保系统的正常运行。
6.品牌和质量:选择知名品牌、质量可靠的汇流箱,可以保证其稳定性和可靠性,同时也能获得更好的售后服务和技术支持。
7.外观和尺寸:根据安装位置和环境要求,选择外观和尺寸符合要求的汇流箱。
同时,需要注意汇流箱的重量和尺寸是否符合安装要求。
8.兼容性:考虑汇流箱是否与所使用的光伏电池组件、逆变器等设备兼容。
选择兼容性好的汇流箱可以减少系统的不稳定性和故障率。
9.维护和检修:选择易于维护和检修的汇流箱,可以降低运营成本和提高系统的使用寿命。
10.经济性:在满足系统要求的前提下,选择价格合理、性价比高的汇流箱,可以降低整个光伏发电系统的成本。
综上所述,选择合适的光伏汇流箱需要综合考虑多个因素,包括输入路数和最大电流、防雷保护、防逆流保护、温度范围和工作环境、电气性能、品牌和质量、外观和尺寸、兼容性、维护和检修以及经济性等。
/02注:下单备注具体配置和电流(定制)RDPV8系列光伏箱/11产品概述10000A,还具有家用或类似场所用线路的过载和短路保护,在正常情况下作为线路不频繁转换的配电线路中。
RDB5系列小型断路器主要用于交流50Hz,额定工作电压至400V,额定电流至125A,额定短路分断能力不超过主要技术参数产品概论RDB8DC-63小型直流断路器(以下简称断路器),主要用于直流额定工作电压不超过1000V,直流额定电流不超过63A,额定短路分断能力不超过10000A的保护配电线路中,作为线路不频繁接通、分断和转换之用,具有过载、短路保护功能。
同时具有强大的辅助功能模块,如辅助触点、带报警指示触点。
RDB8DC系列断路器是人民电器专门针对通信行业开发的具备高限流能力,高可靠性的断路器产品。
主要用于通信行业主机柜、电源柜、配电柜、户外机柜等配电系统。
产品符合: GB/T14048.2标准。
主要技术参数/12RDM5系列塑料外壳式断路器主要用于交流50Hz ,额定绝缘电压1kV ,额定工作电压690V 及以下,额定电流至800A 以下的配电网络中,用来分配电能和保护线路及电源设备免受过载、短路和欠电压等故障的损坏。
其中额定电流630A 及以下的断路器亦可作为保护电动机之用正常情况下,断路器可分别作为线路的不频繁转换及电动机的不频繁起动之用。
断路器具有隔离功能,采用符号“ ”表示。
产品符合:GB/T 14048.2,IEC 60947-2 标准。
产品概述主要技术参数RDPV8系列光伏箱产品概述RDU5系列电涌保护器主要适用于交流50Hz/60Hz,额定工作电压220V/380V及以下的TN-C TN S、TT、IT等供电系统,对电网雷击过电压和浪涌过电压进行限制保护。
广泛适用于住宅、交通、电力、第三产业及工业领域电涌保护要求。
产品符合:GB18802.1 国家标准。
主要技术参数/13/14主要技术参数产品概论RDU8DC 系列电涌保护器(SPD )用于对雷电影响或其他瞬时过电压引起的电涌进行防护,将电源线上的浪涌大电流泄放到大地,对过电压进行限制。
汇流箱安装8路智能防雷汇流箱技术参数直流汇流箱参数—最大输入电压范围:DC1000V—检测精度要求:0.5级-最大允许直流电流 160A—直流输入路数共16路(16个正极,16个负极)—输入线路断路器规格 10A/个(16个正极,16个负极)—输入线路测量允许的最大电流 10A电气绝缘性能—直流输入对地:2000V(AC),1分钟—直流与交流之间:2000V(AC),1分钟其他指标:通讯接口:汇流箱为RS485输出;数据集中通信装置为RS485输入、以太网输出。
使用环境温度:﹣40℃— +55℃最高海拔:≥2,000m冷却:自冷通讯速率:要求所有发电站用逆变器、直流汇流箱组合成网络后,遥测数据上传周期不长于3秒,遥信数据即时传送。
防雷能力意科智能光伏防雷汇流箱装有光伏系统专用的防雷装置。
具备雷击防护告警功能(最大放电电流为:30KA,标称放电电流为:15KA,残压小于2。
8KV );防浪涌能力,能承受模拟雷击电压波形10/700us,幅值为5KV的冲击5次,模拟雷击电流波形8/20us,幅值为20KA的冲击5次,每闪冲击间隔为1min,设备仍能够正常工作。
防护等级—户外:IP65噪声:≤50dB平均无故障时间:>5年直流汇流箱与电网有关相应标准—电磁兼容性:EN50081或同级以上标准—EMC: EN50082或同级以上标准—电网干扰: EN61000或同级以上标准—电网监控: UL1741或同级以上标准—电磁干扰: GB9254或同级以上标准8路智能防雷汇流箱技术数据表8路智能防雷汇流箱其他技术数据:8路智能防雷汇流箱电气原理接线图8路智能防雷汇流箱直流汇流箱外形尺寸图8路智能防雷汇流箱示意图8路智能防雷汇流箱整体结构图。
