光伏电站 汇流箱专用防反二极管 MD200A1600V

防反二极管的作用

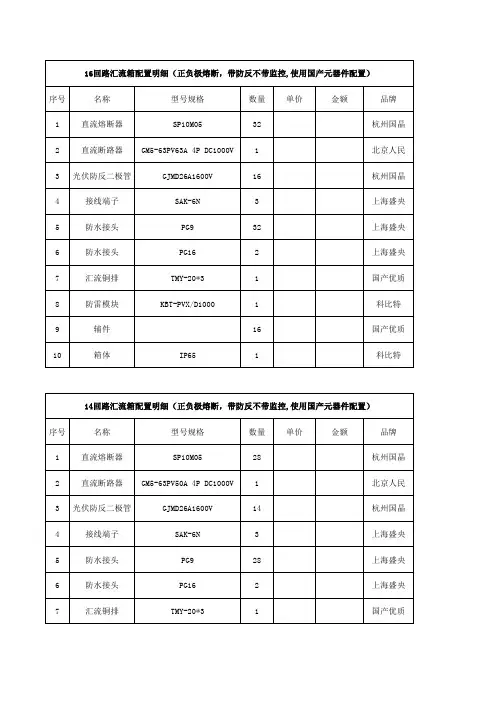

光伏汇流箱内部结构组成，内主要有监控系统、直流断路器，防雷器、防反二极管、熔断器等元件组成。

理论上来说光伏汇流箱就是将若干个光伏串列接入箱内，通过光伏熔断器和光伏断路器以及防雷保护后输出至光伏直流柜，当然这其中还要涉及到监控、防雷等一些功能的实现。

监控系统部分主要起到监控每路电流、总电压、温度、开光状态，实时反馈线路的实际运行情况，还包括温度显示和温控报警系统，出现故障会报警提醒，以便用户实时根据监控情况作出相应处理，如上海华声电气生产的ECB-16/R型光伏汇流箱具备485监控/无线监控(自供电)和它们之间的各种组合，尤其是无线监控，可节省大量的线缆和管线施工。

防雷部分，雷电的危害对光伏设备的影响也很大，特别像监控这部分都是精密零部件组成，一旦受到雷电冲击将会影响计量监控不准或计量有误，而雷电更会直接导致一些元件的损坏，造成不可估量的事故发生，因此光伏汇流箱一般都要加上防雷装置。

熔断器主要起保护作用，当电流超过要求值时熔断器熔断达到保护目的。

防反二极管主要是为了防止逆流的发生因为从电池板接出的电流会有很多回路，一般会使用汇流箱将这些回路进行汇聚到一起，比如将电池板中出来的16路汇聚到一起然后输出到光伏直流柜，那这么从电池板中这16路电流就相当全部串到了一起了，如果这16路中其中有一路或几路电池板因为阳光照射被遮挡电压相对回路会低，(当然这种情况一般在屋面电站，或是用户用型电站发生的较多，空旷地带一般不会发生)，高电压会流向低电压，那么其它回路电压就会流向被遮挡电池板回路之上，造成对电池的损害。

杭州国晶—防反二极管专业制造商。

1).2).3).4).5).6).1). 光伏直流柜防反专用2). 光伏逆变器3). 新能源汽车4). 电动车5). 充电桩防反芯片与底板电气绝缘，3100V 交流绝缘体积小,重量轻关键元件采用碳化硅材料制造，比普通二极管功耗低符合ROHS 标准通过CE 认证55A 2.30 KAI F(AV)V RRM I FSM 2I t一. 使用条件及注意事项1). 使用环境应无剧烈振动和冲击，环境介质中应无腐蚀金属和破坏绝缘的杂质和气氛。

2). 模块管芯工作结温：二极管为-40℃∽160℃；环境温度不得高于40℃；环境湿度小于86%。

3). 模块在使用前一定要加装散热器。

二. 安装注意事项1). 由于LJMD 光伏防反二极管模块是绝缘型(即模块接线柱对铜底板之间的绝缘耐压大于3.1KV 有效值)，因此可以把多个模块安装在同一散热器上，或装置的接地外壳上。

2). 散热器安装表面应平整、光滑，不能有划痕、磕碰和杂物。

散热器表面光洁度应小于 10μm 。

模块安装到散热器上时，在它们的接触面之间应涂一层很薄的导热硅脂。

涂脂 前，用细砂纸把散热器接触面的氧化层去掉，然后用无水乙醇把表面擦干净，使接触 良好，以减少热阻。

模块紧固到散热器表面时，采用M5或M6螺钉和弹簧垫圈，并以 4NM 力矩紧固螺钉与模块主电极的连线应采用铜排，并有光滑平整的接触面，使接触 良好。

模块工作3小时后，各个螺钉须再次紧固一遍。

模块散热器选择用户选配散热器时，必须考虑以下因素：① 模块工作电流大小，以决定所需散热面积；② 使用环境，据此可以确定采取什么冷却方式——自然冷却、强迫风冷、还是水冷；③ 装置的外形、体积、给散热器预留空间的大小，据此可以确定采用什么形状的郑重声明：目前市场上充斥着各种劣质散热器，请在购买时注意鉴别，如因使用劣质散热器造成模块损坏或其他严重后果， 我公司概不负责。

太阳能电池方阵-防反充（防逆流）和旁路二极管在太阳能电池方阵中，二极管是很的器件，常用的二极管基本都是硅整流二极管，在选用时要规格参数留有余量，防止击穿损坏。

一般反向峰值击穿电压和最大工作电流都要取最大运行工作电压和工作电流的2倍以上。

二极管在太阳能光伏发电系统中主要分为两类。

1、防反充（防逆流）二极管防反充二极管的作用之一是防止太阳能电池组件或方阵在不发电时，蓄电池的电流反过来向组件或方阵倒送，不公消耗能量，而且会使组件或方阵发热甚至损坏；作用之二是在电池方阵中，防止方阵各支路之间的电流倒送。

这是因为串联各去路的输出电压不可能绝对相等，各支路电压总有高低之差，或者某一支路故障、阴影遮蔽等使该支路的输出电压降低，高电压支路的电流就会流向低电压支路，甚至会使方阵总体输出电压的降低。

在各支路中串联接入防反充二极管就避免了这一现象的发生。

在独立光伏发电系统中，有些光伏控制器的电路上已经接入了防反充二极管，即控制器带有防反充功能时，组件输出就不需要再接二极管了。

防反充二极管存在有正向导通压降，串联在电路中会有一定的功率消耗，一般使用的硅整流二极管压降为0.7V左右，大功率管可达1~20.3V，但其耐压和功率都较小，适合小功率场合应用。

2、旁路二极管当有较多的太阳能电池组件串联组成电池方阵或电池方阵的一个支路时，需要在每块电池板的正负极输出端反向并联1个（或2~3个）二极管，这个并联在组件两端的二极管就叫旁路二极管。

旁路二极管的作用是防止方阵中的某个组件或组件中的某一部分被阴影遮挡或出现故障停止发电时，在该组件旁路二极管两端会形成正向偏压使二极管导通，组件串工作电流绕过故障组件，经二极管流过，不影响其他正常组件的发电，同时也保护被旁路组件避免受到较高的正向偏压或由于“热斑效应”发热而损坏。

旁路二极管一般都直接安装在接线盒内，根据组件功率大小和电池片串的多少，安装1~3个二极管。

旁路二极管也不是任何场合都需要的，当组件单独使用或并联使用时，是不需要接二极管的。

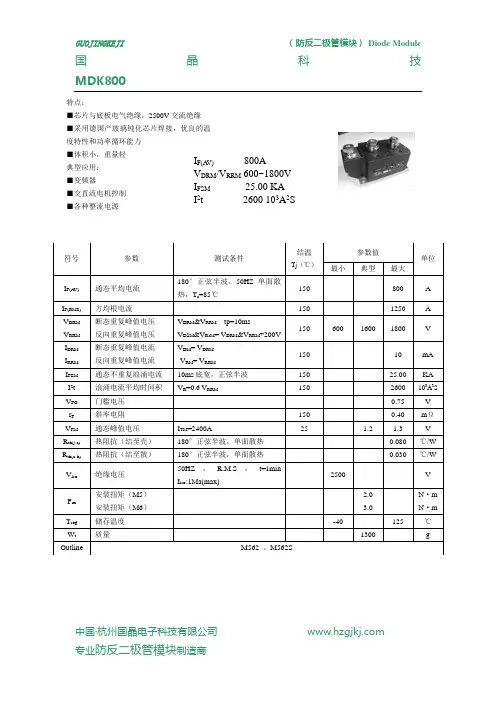

中国·杭州国晶电子科技有限公司中国·杭州国晶电子科技有限公司中国·杭州国晶电子科技有限公司 模块典型电路 电联结形式（右图）模块外型图、安装图M 562M 562SMDCA1K2K1A2MD AA1A2K 1K2MDKA2A1K 1K2使用说明：一、使用条件及注意事项：1、使用环境应无剧烈振动和冲击，环境介质中应无腐蚀金属和破坏绝缘的杂质和气氛。

2、模块管芯工作结温：二极管为-40℃∽150℃；环境温度不得高于40℃；环境湿度小于86%。

3、模块在使用前一定要加装散热器，散热器的选配见下节。

散热可采用自然冷却、强迫风冷或水冷。

强迫风冷时，风速应大于６米∕秒。

二、安装注意事项：1、由于MDK防反二极管模块是绝缘型（即模块接线柱对铜底板之间的绝缘耐压大于2.5KV 有效值），因此可以把多个模块安装在同一散热器上，或装置的接地外壳上。

2、散热器安装表面应平整、光滑，不能有划痕、磕碰和杂物。

散热器表面光洁度应小于10μm。

模块安装到散热器上时，在它们的接触面之间应涂一层很薄的导热硅脂。

涂脂前，用细砂纸把散热器接触面的氧化层去掉，然后用无水乙醇把表面擦干净，使接触良好，以减少热阻。

模块紧固到散热器表面时，采用M5或M6螺钉和弹簧垫圈，并以4NM力矩紧固螺钉与模块主电极的连线应采用铜排，并有光滑平整的接触面，使接触良好。

模块工作３小时后，各个螺钉须再次紧固一遍。

模块散热器选择用户选配散热器时，必须考虑以下因素：①模块工作电流大小，以决定所需散热面积；②使用环境，据此可以确定采取什么冷却方式——自然冷却、强迫风冷、还是水冷；③装置的外形、体积、给散热器预留空间的大小，据此可以确定采用什么形状的散热器。

中国·杭州国晶电子科技有限公司一般而论，大多数用户会选择铝型材散热器。

为方便用户，对我公司生产的各类模块，在特性参数表中都给出了所需散热面积。

此面积是在模块满负荷工作且在强迫风冷时的参考值。

符号参数测试条件结温Tj （℃）参数值单位最小典型最大I F(AV)通态平均电流180°正弦半波，50HZ 单面散热，T c =85℃16040A I F(RMS)方均根电流16061A V DRM V RRM 断态重复峰值电压反向重复峰值电压V DRM &V RRM tp=10msV D s M &V RsM =V DRM &V RRM +200V16060016002200V I DRM I RRM 断态重复峰值电流反向重复峰值电流V DM =V DRM V RM =V RRM1605mA I FSM 通态不重复浪涌电流10ms 底宽，正弦半波160 1.30KAI2t 浪涌电流平均时间积V R =0.6V RRM1600.86103A 2SV FO 门槛电压0.75V r F 斜率电阻1602.50m ΩV F 通态压降I=12A250.760.80V R th(j-c)热阻抗（结至壳）180°正弦半波，单面散热0.57℃/W R th(c-h)热阻抗（结至散）180°正弦半波，单面散热0.20℃/W V iso绝缘电压50HZ ，R.M.S ，t=1min I iso :1Ma(max)3100VF m 安装扭矩（M5）安装扭矩（M6） 2.03.0N ·m N ·mT sbg 储存温度-40125℃W t 质量90gOutlineM220模块典型电路电联结形式（右图）A K 模块外型图、安装图使用说明：一、使用条件及注意事项：1、使用环境应无剧烈振动和冲击，环境介质中应无腐蚀金属和破坏绝缘的杂质和气氛。

2、模块管芯工作结温：二极管为-40℃∽160℃；环境温度不得高于40℃；环境湿度小于86%。

3、模块在使用前一定要加装散热器，散热器的选配见下节。

散热可采用自然冷却、强迫风冷或水冷；当应用于实际负载电流大于40A的设备时，一般都需要选择强迫风冷设计。

光伏电站防反二极管的典型应用一、引言集中式并网光伏电站是利用荒漠，集中建设大型光伏电站，发电直接并入公共电网，接入高压输电系统供给远距离负荷。

防反二极管在集中式并网光伏电站建设中，不可或缺的原因，主要是集中式光伏电站发展初期重点考虑系统运行的稳定性和可靠性等因素;随着集中式光伏电站建设规模的增大，节约成本成为集中式光伏电站建设的重点考虑问题。

二、防反二极管的作用利用二极管的单向导电性，在每个组串的正极串联一个防反二极管。

主要作用是：防止因光伏组件正负极反接导致的电流反灌而烧毁光伏组件;防止光伏组件方阵各支路之间存在压差而产生电流倒送，即环流;当所在组串出现故障时，作为一个断开点，与系统有效隔离，在保护故障组串的同时，为检修提供方便。

三、防反二极管的选型大电流的二极管主要有整流二极管和肖特基二极管。

这两种二极管的正向导通压降分别是：肖特基二极管约1.2V、大容量整流二极管约0.8V。

在通过相同电流的情况下，肖特基二极管的导通损耗大于整流二极管。

因此，集中式光伏电站建设中普遍采用大容量整流二极管。

选用大容量整流二极管主要考虑以下两方面：最大耐压和最大整流电流。

器件的最大耐压必须大于系统设计电压的1.5倍，最大电流值必须大于系统设计最大电流的2倍。

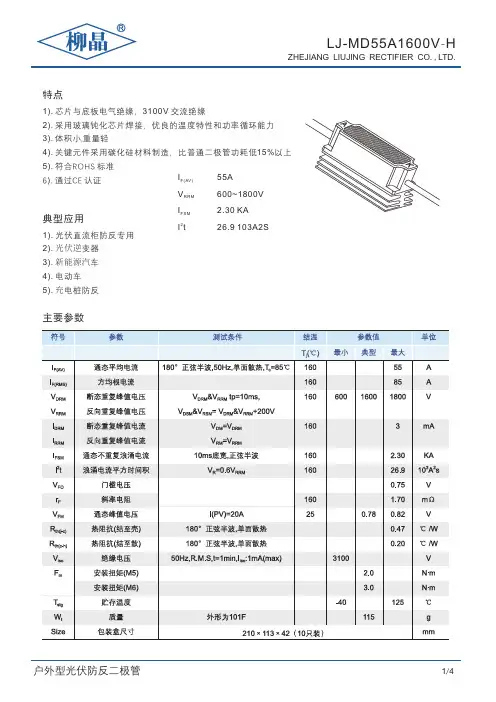

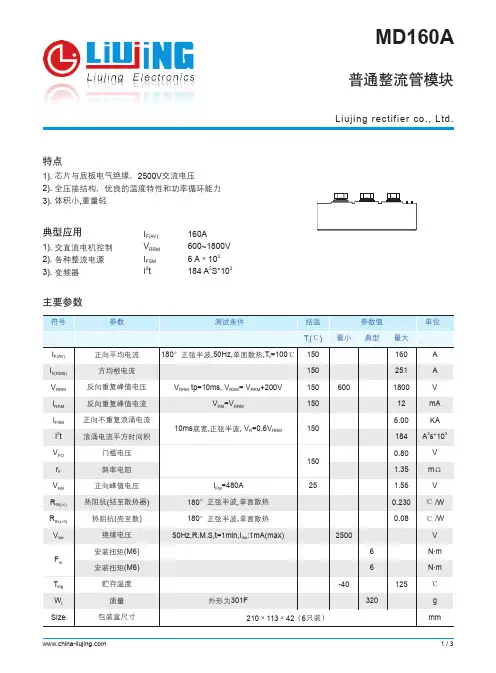

目前市场上大部分汇流箱、直流柜、逆变器等光伏设备上的防反二极管采用浙江柳晶整流器有限生产的光伏防反二极管产品，光伏设备比较常用的防反二极管型号有：MDK55A1600V MD55A1600V MDA55A1600V MD25A1600V MDK25A1600VMDA25A1600V MDK26A1600V MDK160A1600V MD300A1600V MDK300A1600VMDA300A1600V MDA500A1600V MD500A1600V MDK500A1600V等，柳晶目前采用的3D三维技术，还可以免费提供样品、3D三维图纸、技术资料、光盘、目录本等资料，可最大限度满足可以设计汇流箱、直流柜的需要。

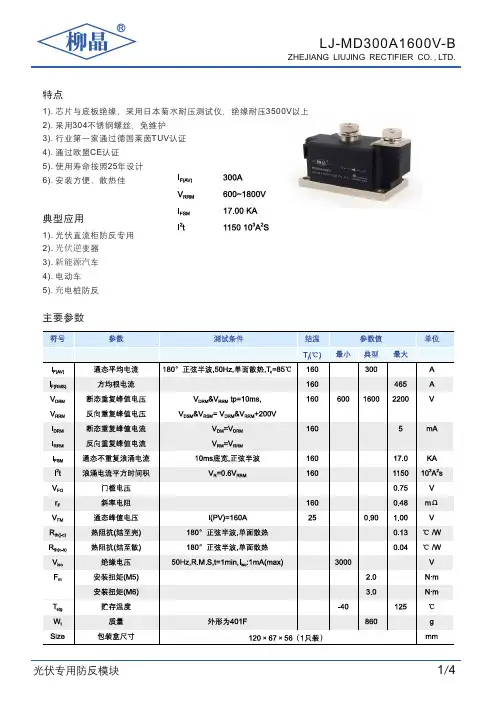

1). 芯片与底板绝缘，采用日本菊水耐压测试仪，绝缘耐压3500V以上2). 采用304不锈钢螺丝，免维护3). 行业第一家通过德国莱茵TUV认证4). 通过欧盟CE认证5). 使用寿命按照25年设计6). 安装方便、散热佳1). 光伏直流柜防反专用2). 光伏逆变器3). 新能源汽车4). 电动车5). 充电桩防反106B一. 使用条件及注意事项1). 使用环境应无剧烈振动和冲击，环境介质中应无腐蚀金属和破坏绝缘的杂质和气氛。

2). 模块管芯工作结温：二极管为-40℃∽160℃；环境温度不得高于40℃；环境湿度小于86%。

3). 模块在使用前一定要加装散热器，散热器的选配见下节。

散热可采用自然冷却、强迫风冷或水冷；当 实际负载电流大于40A的设备，一般都需要选择强迫风冷设计。

强迫风冷时，风速应大于６米⁄秒。

4). 对于加装散热器后，如何检查散热器是否配置合适。

a.可以用温度表测量散热器的温度(靠近模块与散热器安装结合部)，来分析是否能够可靠运行。

b.测量散热器温度的时间点把握。

待设备开机运行30分钟-60分钟，达到热平衡后。

c.测量到的温度数据如果做分析？一般情况下，我们要求防反二极管安装的散热器最高有效温升小于50℃。

即当散热器工作的环境温度在25℃时，散热器的温度应该小于75℃；如果环境温度达到45℃时，散热器的温度应该小于95℃。

5). 必须保证控制柜内控制循环流动。

当防反二极管模块安装于控制柜内时，必须在控制柜顶部安装2-3台往顶部外抽的轴流风机(热风是往上升的,有利于散热)，同时控制柜靠近底部四周最好多开些百叶窗。

二. 安装注意事项1). 由于LJMD光伏防反二极管模块是绝缘型(即模块接线柱对铜底板之间的绝缘耐压大于3.1KV 有效值)，因此可以把多个模块安装在同一散热器上，或装置的接地外壳上。

2). 散热器安装表面应平整、光滑，不能有划痕、磕碰和杂物。

散热器表面光洁度应小于10μm。

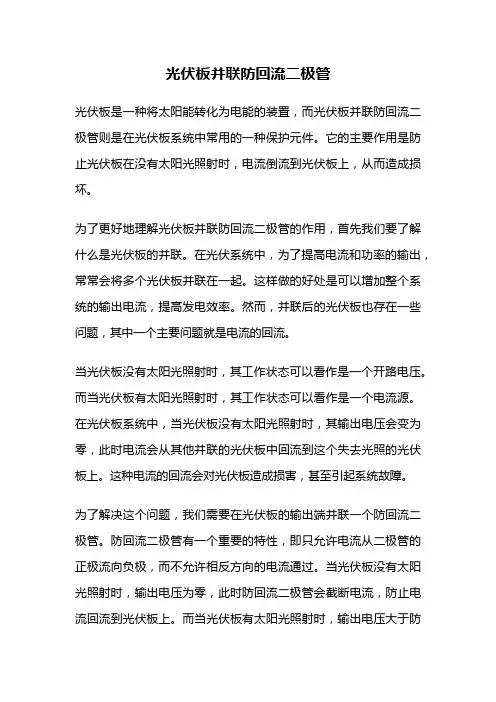

光伏板并联防回流二极管光伏板是一种将太阳能转化为电能的装置，而光伏板并联防回流二极管则是在光伏板系统中常用的一种保护元件。

它的主要作用是防止光伏板在没有太阳光照射时，电流倒流到光伏板上，从而造成损坏。

为了更好地理解光伏板并联防回流二极管的作用，首先我们要了解什么是光伏板的并联。

在光伏系统中，为了提高电流和功率的输出，常常会将多个光伏板并联在一起。

这样做的好处是可以增加整个系统的输出电流，提高发电效率。

然而，并联后的光伏板也存在一些问题，其中一个主要问题就是电流的回流。

当光伏板没有太阳光照射时，其工作状态可以看作是一个开路电压。

而当光伏板有太阳光照射时，其工作状态可以看作是一个电流源。

在光伏板系统中，当光伏板没有太阳光照射时，其输出电压会变为零，此时电流会从其他并联的光伏板中回流到这个失去光照的光伏板上。

这种电流的回流会对光伏板造成损害，甚至引起系统故障。

为了解决这个问题，我们需要在光伏板的输出端并联一个防回流二极管。

防回流二极管有一个重要的特性，即只允许电流从二极管的正极流向负极，而不允许相反方向的电流通过。

当光伏板没有太阳光照射时，输出电压为零，此时防回流二极管会截断电流，防止电流回流到光伏板上。

而当光伏板有太阳光照射时，输出电压大于防回流二极管的正向压降，此时防回流二极管会导通，允许电流从光伏板流出，从而实现正常的发电功能。

光伏板并联防回流二极管的安装非常简单，只需要将二极管的正极与光伏板的正极相连，负极与光伏板的负极相连即可。

需要注意的是，在选择防回流二极管时，要根据光伏板的最大电流和最大电压来选择合适的二极管。

同时，为了确保系统的安全和稳定性，还应该在光伏板的输出端并联一个逆变器，将直流电转换为交流电，以供家庭或工业使用。

总结一下，光伏板并联防回流二极管是光伏系统中常用的一种保护元件，它的作用是防止光伏板在没有太阳光照射时，电流倒流到光伏板上，从而造成损坏。

通过并联防回流二极管，可以有效地保护光伏板的安全和稳定运行。
