建筑技术作图 一注重要考点

《建筑技术设计》作图题及标准答案第一题：建筑剖面1. 结构类型：钢筋混凝土框架结构，现浇钢筋混凝土楼板、屋面板，钢筋混凝土挡土墙，折板式悬臂楼梯基础：钢筋混凝土交叉条形基础，基础底标高-4.450。

基础梁为倒T型，基础梁高800，基础梁宽400，基础梁翼宽900，翼高200。

楼地面：观景平台：素土夯实，200厚素混凝土垫层，100厚钢筋混凝土楼板，30厚水泥砂浆找平，贴防滑地砖。

入口平台：素土夯实，150厚C25混凝土，30厚水泥砂找平，贴防滑地砖。

茶室楼面：100厚现浇钢筋混凝土楼板，30厚水泥砂浆找平，贴防滑地砖。

屋面：现浇钢筋混凝土斜屋面板，30厚水泥砂找平后贴瓦楞形屋面砖，坡度1/2，挑檐1200（无天沟）。

屋面檐口结构顶标高为2.400，三角形高窗处屋面出檐600。

柱：300×300钢筋混凝土柱，25厚水泥砂浆抹平，外涂乳胶漆。

墙体：200厚轻质砖墙，25厚水泥砂浆抹平，涂乳胶漆。

挡土墙防水：防水涂料2.5厚（外贴20厚聚苯泡沫塑料板保护）。

栏杆：普通金属通透栏杆，离地高1100。

梁：所有梁宽为200，三角形高窗顶梁高300，其它梁高500。

门窗：门高2700，三角形高窗底标高4.200。

水池：素土夯实，150厚钢筋混凝土板，30厚防水砂浆找平，面贴瓷砖，高出水面100，水深600。

选择题：1.该临水茶室屋脊（结构面）最高处标高为A 6.000B 4.200C 5.500D 5.0002.楼梯上部的屋脊（）结构面最高处标高为A 4.125B 4.200C 4.225D 4.5003.剖面图中，可以看到的人字形屋面梁的数量是A 2个B 3个C 4个D 5个4．基础梁顶标高应为A -4.250B -3.850C -3.650D -3.4505．剖面图中，屋盖部分共剖到梁的根数是A 6B 7C 8D 9第二题：结构布置右图为7度抗震设防烈度地区六层住宅的第三层平面图，为多孔砖砌体承重结构，按照抗震要求，设置构造柱及布置结构梁，做到结构合理，符合任务及规范要求。

建筑技术作图知识点总结一、建筑技术作图的概述建筑技术作图是建筑工程中的一项重要工作，是建筑设计、施工等各环节中必不可少的环节。

建筑技术作图的主要目的是为了传达设计意图、为施工提供准确的数据和指导。

建筑技术作图包括建筑设计图、施工图、结构图、设备图等，这些图纸是建筑工程必不可少的一部分。

建筑技术作图的内容很丰富，包括建筑设计原理、制图方法、图面符号、尺度要求等，这些内容在建筑技术作图中都有其独特的作用。

二、建筑设计原理1.建筑设计原理是建筑技术作图的基础，建筑设计师在设计时需要考虑建筑的功能、使用性、美观性、经济性等方面的要求，这些要求直接影响到建筑技术作图的制作。

在建筑设计中，建筑师需要对建筑的结构、材料、布局等进行合理的设计，这些设计原理在建筑技术作图中都有其独特的表现方式。

2.在建筑技术作图中，建筑设计原理需要反映在建筑设计图和施工图中，建筑设计图需要表现建筑的总体布局、立面、平面、剖面等方面，而施工图需要详细的表达建筑的细部连接、材料、尺寸、标高等要求。

三、制图方法1.建筑技术作图中的制图方法有很多种，主要包括手绘、CAD制图、BIM建模等。

2.手绘是建筑技术作图的传统制图方法，它依靠手工绘图工具，通过绘制线条、标注尺寸等手工操作来完成制图工作。

手绘具有直观、灵活、易改等优点，但其劣势也很明显，制图速度慢、精度不高、难以复制等。

因此，在现代建筑技术作图中，手绘已经被CAD制图和BIM建模所替代。

3.CAD制图是建筑技术作图中最常用的制图方法之一，它依托于计算机辅助设计软件，通过绘制线条、输入文字、标注尺寸等操作来完成制图工作。

CAD制图具有快速、精确、易修改等优点，但其劣势是缺乏三维展示能力、难以处理复杂曲线、图面表现效果单一等。

4.BIM建模是建筑技术作图中的新兴制图方法，它是在三维数字模型基础上进行设计、施工规划、管理等工作。

BIM建模具有信息丰富、多维展示、协同作业等优点，但其劣势是需要大量的硬件投入和软件培训。

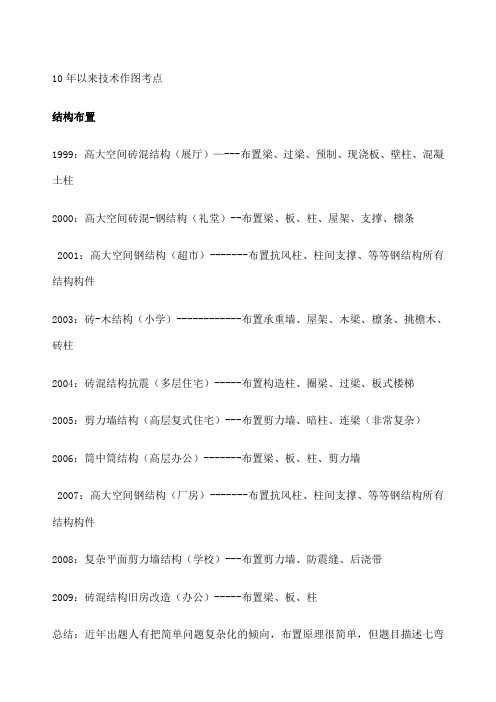

10年以来技术作图考点结构布置1999：高大空间砖混结构（展厅）—---布置梁、过梁、预制、现浇板、壁柱、混凝土柱2000：高大空间砖混-钢结构（礼堂）--布置梁、板、柱、屋架、支撑、檩条2001：高大空间钢结构（超市）-------布置抗风柱、柱间支撑、等等钢结构所有结构构件2003：砖-木结构（小学）------------布置承重墙、屋架、木梁、檩条、挑檐木、砖柱2004：砖混结构抗震（多层住宅）-----布置构造柱、圈梁、过梁、板式楼梯2005：剪力墙结构（高层复式住宅）---布置剪力墙、暗柱、连梁（非常复杂）2006：筒中筒结构（高层办公）-------布置梁、板、柱、剪力墙2007：高大空间钢结构（厂房）-------布置抗风柱、柱间支撑、等等钢结构所有结构构件2008：复杂平面剪力墙结构（学校）---布置剪力墙、防震缝、后浇带2009：砖混结构旧房改造（办公）-----布置梁、板、柱总结：近年出题人有把简单问题复杂化的倾向，布置原理很简单，但题目描述七弯八拐，且故意用非通用的术语，目的是让你不明题意。

建筑配件与构造1999：刚性防水屋面变形缝、墙身变形缝、地面、内墙变形缝2000：轻钢龙骨吊顶2001：轻隔断2003：块瓦双坡屋面天沟、屋脊、檐口、变形缝2004：地下室施工缝、后浇带、伸缩缝2005：石材幕墙构造 2006：残疾人楼梯构造2007：水磨石地面、强化双层木地板楼面、单层木地板楼面、隔声楼面2008：屋面防水构造2009：玻璃幕墙构造建筑设备管道系统1999：高层核心筒照明、通风、疏散、喷淋布置2000：银行营业厅照明、空调、喷淋布置2001：高层办公室照明、空调、疏散、喷淋布置2003：高层核心筒消防、喷淋、通风布置2004：高层住宅卫生间洁具布置2005：阶梯教室空调通风布置2006：高层核心筒送风、排烟、探测、消火栓、疏散照明、疏散指示2007：高层客房空调、排风、喷淋、消火栓、疏散照明、防火门布置2008：住宅插座回路及小型中央空调系统2009：地下室排烟、喷淋、疏散照明、防火门布置总结：通风、空调、照明、消防疏散必考，只有在考无可考了才出偏门的题目，如04年的卫生洁具和08年的插座回路一、建筑剖面咱们看家本领，战前无需浪费太多时间，仔细研究往年评分标准和扣分点即可，唯求考场细心再细心，尽量少丢分。

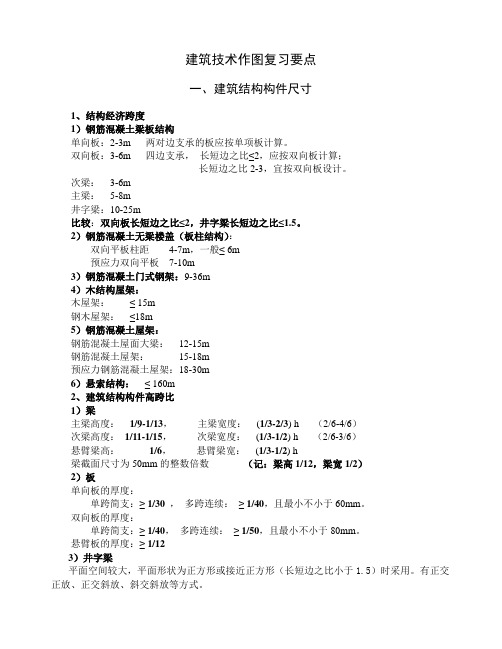

建筑技术作图复习要点一、建筑结构构件尺寸1、结构经济跨度1）钢筋混凝土梁板结构单向板：2-3m 两对边支承的板应按单项板计算。

双向板：3-6m 四边支承，长短边之比≤2，应按双向板计算；长短边之比2-3，宜按双向板设计。

次梁：3-6m主梁：5-8m井字梁：10-25m比较：双向板长短边之比≤2，井字梁长短边之比≤1.5。

2）钢筋混凝土无梁楼盖（板柱结构）：双向平板柱距4-7m，一般≤ 6m预应力双向平板7-10m3）钢筋混凝土门式钢架：9-36m4）木结构屋架：木屋架：≤ 15m钢木屋架：≤18m5）钢筋混凝土屋架：钢筋混凝土屋面大梁：12-15m钢筋混凝土屋架：15-18m预应力钢筋混凝土屋架：18-30m6）悬索结构：≤ 160m2、建筑结构构件高跨比1）梁主梁高度：1/9-1/13，主梁宽度：(1/3-2/3) h （2/6-4/6）次梁高度：1/11-1/15，次梁宽度：(1/3-1/2) h （2/6-3/6）悬臂梁高：1/6，悬臂梁宽：(1/3-1/2) h梁截面尺寸为50mm的整数倍数（记：梁高1/12，梁宽1/2）2）板单向板的厚度：单跨简支：≥1/30，多跨连续：≥1/40，且最小不小于60mm。

双向板的厚度：单跨简支：≥1/40，多跨连续：≥1/50，且最小不小于80mm。

悬臂板的厚度：≥1/123）井字梁平面空间较大，平面形状为正方形或接近正方形（长短边之比小于1.5）时采用。

有正交正放、正交斜放、斜交斜放等方式。

梁的高度：跨度的1/10-1/18；4）无梁楼盖板厚：跨度的1/25-1/30，并且不小于150mm。

5）柱（方形、矩形、圆形、多边形、工字形、十字形断面）多底层建筑，柱的高细比：10/1柱的断面边长一般不小于400mm。

高层建筑柱断面会比较大。

6）三角形木屋架：高跨比：≥ 1/57）平板网架网架跨度< 30m: 1/10-1/13网架跨度30-60m: 1/12-1/15网架跨度> 60m: 1/14/-1/18二、结构选型与布置（一）多层砌体结构1、多层砌体结构构造要求砖墙或砖柱的高厚比。

一级注册建筑师-场地设计（作图）讲义第一章场地分析【知识要点】1.建筑退界一一用地红线、道路红线、蓝线、城市绿线、城市紫线;2.防护距离——古树名木、地下工程、高压线、卫生隔离;3.防火间距一一多层、高层;4.日照间距一一日照间距系数;5.日照分析一一太阳方位角、太阳高度角;6.防噪间距一一建筑物与噪声源之间;7.建筑高度控制;8.通视要求——停车场、停车库出入口;9.现有地形——标高、地形高差、坡度分类、坡度分析;10.边坡或挡土墙退让——建筑物与边坡或挡土墙的上缘、下缘的距离。

第一节基本知识一、自然条件1.地形条件地形条件的依据是地形图(或现状图)。

地形指地表面起伏的状态(地貌)和位于地表面的所有固定性物体(地物)的总体，主要是采用等高线来表示地形。

地形图上相邻两条等高线之间的水平距离称为等高线间距，其疏密反映了地面坡度的缓与陡。

根据坡度的大小，可将地形划分为六种类型，地形坡度的分级标准及与建筑的关系见表1--1。

注：摘自《建筑设计资料集6》(第二版) ，中国建筑工业出版社。

进行地形坡度分析时，需要根据一定的坡度，求出等高线间对应的长度d。

等高线截距d的计算公式为：d=h/iM式中d一一与需要坡度相对应的等高线截距(m) ;h一一等高距(m) ;i——路线坡度(%) ;M——所用地形图的比例尺分母数。

在地形图中，用地物符号表示地物(地表上自然形成或人工建造的各种固定性物质) ，如房屋、道路、铁路、桥梁、河流、对应的等高线截距树林、农田和电线等;用文字、数字等注记符号对地物或地貌加以说明，包括名称注记(如城镇、工厂、山脉、河流和道路等的名称) ，说明注记(如路面材料、植被种类和河流流向等)及数字注记(如高程、房屋层数等)。

2.气候条件气候条件的依据是统计资料。

几年来，应试时常涉及的是气象中的风向和日照。

风向是指风吹来的方向，一般用8个或16个方位来表示。

可以根据风玫瑰图来了解。

在某些情况下，为了更清楚地表达某一地区不同季节的主导风向，还可分别绘制出全年(实线围合的图形)、冬季(12月-2月)(细实线围合的图形)或夏季 (6月-8月)(细虚线围合的图形)的风玫瑰图。

一级注册建筑师场地设计（作图）知识点总结第一章场地分析第一节场地分析相关基础知识一、题型考核要点该题型主要考核对基地各类控制线的理解；对防火、日照、通风等问题的掌握情况；对古建、古树等保护概念的认知。

二、知识点归纳总结1.考察对控制线的理解2.建筑高度分类，确定不同等级的防火标准3.如何进行日照间距的计算4.对文保、古建等概念的理解第二节场地分析相关规范补充一、《建筑设计防火规范》（GB50016—2014）二、《车库建筑设计防火规范》（JGJ100—2015）距离出入口边线以内2m处作视点的120°范围内不应有遮挡视线的障碍物，如图所示。

设计应保证驾驶员在视点位置可以看到全部通视区范围内的车辆、行人情况。

人行道的行道树不属于遮挡视线障碍物。

三、《民用建筑设计通则》（GB50352—2005）基地内地下车库的出入口设置应符合下列要求：1地下车库出入口距基地道路的交叉路口或高架路的起坡点不应小于7.50m。

2地下车库出入口与道路垂直时，出入口与道路红线应保持不小于7.50m安全距离。

3地下车库出入口与道路平行时，应经不小于7.50m长的缓冲车道汇入基地道路。

第三节场地分析类型总结及答题技巧场地分析一题，从2003年考试开始到现在，题型固定，考点集中，易于避坑。

掌握其基本命题方式，是得分的主要题目之一。

一、题目类型1.基本题型：在给定场地中，分析比较拟建两种类型建筑的可建范围，用不同填充符号填充，计算面积差等（1）多层、高层住宅、病房楼、宿舍类有日照间距的两种建筑（2）住宅、公建两种建筑2.限定条件：在基本题型的基础上加了限定条件，如柱网尺寸，限高等3.两种方案模式优选：如拆除、保留；地上、地下等二、应对技巧及口诀：线、高、距、隐、选、答1.满足各类退线要求。

（口诀：红橙黄绿黑蓝紫）红：用地红线、道路红线（每年都有，注意区分不同道路退线要求不一样）橙：铁路和轨道控制线（13年真题）黄：城市基础设施用地控制线。

【方案作图知识点梳理】1.总平面图一般需要布置基地出入口、道路、停车场、广场、建筑和绿地;建筑布置在建筑控制线内，其他布置在红线内。

2.基地通常都会有两个机动车出入口，不管是功能使用还是消防疏散，一内一外或一进一出。

如果两个机动车出入口为一进一出设置时，应该考虑右进右出的布置原则。

3.出入口是流线的起始端，抛开出入口去说流线那就是扯淡。

4.机动车的出入口尽量远离城市道路路口，且需要退城市主干道道路红线交叉点 70 米，人行出入口不用考虑。

5.基地内道路通常规划为双向环通，宽度 7 米，并应尽量顺直、减少转折。

6.停车场要求有两种，数量和面积。

数量多见，且以 20、30、40 为主，一般一条道一排车或一条道两排车的线型布局即可解决，车位再多就是面型布局(参考超市题目的答案)。

7.车位尺寸：普通小汽车、小货车 3x6、大客车 3x12。

8.总图中的功能性场地应靠近建筑平面中的相关功能房间或出入口。

比如主广场靠近主出入口、图书馆的儿童活动场地靠近儿童阅览室、客运站的出入口靠近北侧小汽车停车场。

9.建筑尺寸按轴线尺寸来卡，通常建筑轮廓距离建筑控制线有 1-2 米的间距，很少有建筑轮廓和控制线重合的情况出现。

10.分散或内院型建筑中，一定要注意建筑形态的问题。

尽量寻找深层结构，外轮廓要方整，内院也要考虑一定的对位关系。

11.停车和建筑之间应保证 6 米退距。

12.绿化分两种，一种是规划设计的，一种是现状保留的。

通常现状保留景观或大树都是对标答方案的强力暗示。

13.总图中如果有保留建筑或保留大树，大概率是在暗示标答。

14.指北针有时候不朝上。

15.方案作图考试，以总图开始，又以总图结束。

16.适用、经济、美观是我国建筑设计的基本方针，具体就是功能要适用、造价要经济、造型要美观。

17.功能适用是建筑的根本，也是方案作图的核心。

功能分区相对独立，流线清晰合理，依然是方案作图考核的重点。

18.造价经济在方案作图上的体现可能就是，合适的柱网选择和恰当的设备选型。
