水环式真空泵型号意义及工作原理

水环式真空泵的工作原理与特点一、工作原理：1.启动泵之前，先将水排入压缩腔中，使之与压缩腔一同形成一个封闭的环形空间。

2.启动泵后，驱动装置带动压缩腔内的叶片高速旋转，产生离心力。

3.微粒体在压缩腔内受到离心力的作用，被水环捕捉并沉积在水环中。

4.离心排出的气体在离心力的作用下，沿着螺旋形路径由旋片周边转化为轴向流动。

5.水环式真空泵充满了高速移动的水环，水环周围存在一个气体腔，气体在该腔内被挤压和压缩。

6.水环式真空泵的压缩腔由于水环的旋转运动而形成一连串封闭的腔体，气体在这些腔体内被不断压缩。

7.当气体压缩到一定程度时，通过出口管排出真空泵内部，达到抽真空的目的。

二、特点：1.抽取范围广：水环式真空泵适用于抽气体、水蒸汽混合气体，甚至具有少量溶解气体的介质。

2.结构简单：水环式真空泵结构相对简单，主要由机壳、压缩腔、驱动装置、水环、出口管等组成，维护较为便捷。

3.负荷适应能力强：由于水环式真空泵的压缩过程是通过水环的离心力来实现的，因此，它对于工作环境的瞬时压力变化具有较高的适应性。

4.噪音较小：水环式真空泵的噪音较低，运行稳定。

5.无油污染：由于水环式真空泵的工作介质为水，因此不存在油污染问题，适用于对介质要求较高的场合。

6.温度升高较低：水环式真空泵在工作过程中，水环承受气体压缩和吸收热量，因此温度上升较低。

7.使用寿命长：水环式真空泵具有结构简单、工作平稳、维护简便等特点，因此使用寿命较长。

总结起来，水环式真空泵工作原理简单、维护方便、负荷适应能力强，适用于广泛的工业领域，如石油化工、医药制造、食品加工等。

水环式真空泵：工作原理与应用水环式真空泵是一种常用的气体排放和抽真空的设备，广泛应用
于化工、食品、医药等领域。

那么，水环式真空泵的工作原理是什么？它有哪些作用呢？
一、工作原理
1.玻璃器皿或真空室通过进气口引入气体。

2.当气体进入真空泵后，水环泵轮开始旋转，同时用水将气体压缩。

3.由于水环泵轮的运动，将气体压缩，从而使气体排出水环泵。

4.在排出气体的同时，水环泵将气体吸入泵室并再次压缩。

5.这个过程不断循环，最终达到达到所需真空度。

二、作用
1.气体排放：水环式真空泵可以将有害气体经过压缩后排放到大
气中，降低对环境的污染。

2.真空抽取：水环式真空泵可以把一定范围内的空气排出，形成
局部真空环境，用于热处理、吸附、蒸馏等工艺过程中的操作。

3.液体回收：水环式真空泵可以将液体通过压缩，把液体回收到
集液器中，减少浪费。

总之，水环式真空泵是一种简单有效的设备，它以水为介质进行气体排放和真空抽取，不仅具有解决环境污染的作用，还能使用在众多工艺中，是化工、食品、医药等行业的重要设备之一。

水环式真空泵型号意义及性能参数说明一、水环式真空泵产品概述：水环式真空泵及压缩机是用来抽吸或压缩空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体，以便在密闭容器中形成真空和压力。

但吸入气体允许混有少量液体。

SK水环真空泵及压缩机被广泛应用于机械、石油、化工、制药、食品、制糖工业及电子领域。

由于在工作过程中，气体的压缩过程是等温的，所以在压缩和抽吸易爆炸气体时，不易发生危险。

所以其应用更加广泛。

叶轮偏心地安装在泵体内，起动时向泵内注入一定高度的水作为工作液，当叶轮按图示方向旋转时，水受离心力的作用在泵体内壁形成一旋转的封闭水环，水环上部内表面与轮毂相切，水环的下部内表面刚好与叶片顶端接触。

此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成与叶片数目相等的若干个小腔。

如果以叶轮的上部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端盖上的吸气口相通，其空间内的气体压力降低，此时气体被吸入，当吸气终也时小腔则与吸气口隔绝;当叶轮在180°到360°的旋转过程中，水环内表面渐渐与轮毂靠近，小腔由大变小，其空间内气体压力升高，高于排气口压力时，当小腔与排气口相通时，气体被排出。

叶轮每旋转一周，叶片间空间(小腔)吸、排气一次，若干小腔不停地工作，如此往复，泵就连续不断地抽吸或压送气体。

由于在工作过程中，做功产生热量，会使工作水环发热，同时一部分水和气体一起被排走，因此，在工作过程中，必须不断地给泵供水，以冷却和补充泵内消耗的水，满足泵的工作要求。

当排出的气体不再利用时，在泵排气口一端接有汽水分离器(可自己制作一水箱代替)，废气和所带的部分水排入汽水分离器后，气体由排气管排出，水由于重力作用留在分离器内并经回水管供至泵内循环使用。

随着工作时间的处长，工作液温度会不断地升高，这时需给汽分离器加入一定量的冷水(可以用自来水)，以降低工作液的温度，保证泵能达到所要求的技术要求和性能指标。

水环式真空泵工作原理水环式真空泵是一种常用的真空泵，主要用于产生高真空或中真空环境。

它通过水环的旋转来产生真空，因此被称为水环式真空泵。

下面将详细介绍水环式真空泵的工作原理。

一、水环式真空泵的结构水环式真空泵主要由泵体、水环、叶轮、出口管、进口管等组成。

1. 泵体：泵体是水环式真空泵的主体部分，通常由铸铁或不锈钢制成。

泵体内部包含一个水环腔和一个叶轮腔。

2. 水环：水环是水环式真空泵中最重要的部分。

它是由水形成的环状液体，填充在泵体的水环腔中。

水环的作用是密封和冷却泵体。

3. 叶轮：叶轮是水环式真空泵中的旋转部件，通常由金属材料制成。

叶轮的作用是通过旋转产生离心力，将气体抽入泵体。

4. 出口管和进口管：出口管用于排放抽出的气体，进口管用于引入待抽气体。

二、水环式真空泵的工作原理水环式真空泵的工作原理可以分为以下几个步骤：1. 启动：当水环式真空泵启动时，泵体内的水环开始旋转。

水环的旋转由电机驱动，通过传动装置将动力传递给泵体内的叶轮。

2. 压缩：当水环旋转时，叶轮也开始旋转。

叶轮的旋转产生离心力，将气体从进口管吸入泵体的叶轮腔。

随着叶轮的旋转，气体被压缩并推向水环腔。

3. 密封：水环通过旋转形成一个密封的环境，将气体与外界隔离开来。

同时，水环也起到冷却泵体的作用，防止泵体过热。

4. 排放：当气体被压缩到一定程度后，它会被推向水环腔的出口管。

通过出口管，气体被排放到外部环境中。

5. 继续循环：水环式真空泵会持续进行上述步骤，不断将气体抽出，直到达到所需的真空度。

三、水环式真空泵的优缺点水环式真空泵具有以下优点：1. 抽气速度较快：水环式真空泵的叶轮旋转速度较高，可以快速抽出气体，达到较高的真空度。

2. 抽气效率高：水环式真空泵的结构简单，抽气效率高，适用于大部分工业领域。

3. 适用范围广：水环式真空泵可以抽取各种气体，包括蒸汽、气体和液体。

4. 低噪音：水环式真空泵的运行噪音较低，不会对工作环境和人员造成过大干扰。

水环式真空泵/液环真空泵工作原理水环真空泵（简称水环泵）是一种粗真空泵，它所能获得的极限真空为2000~4000Pa，串联大气喷射器可达270~670Pa。

水环泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机，其压力范围为1~2×105Pa 表压力。

水环泵最初用作自吸水泵，而后逐渐用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。

在工业生产的许多工艺过程中，如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真空脱气等，水环泵得到广泛的应用。

由于真空应用技术的飞跃发展，水环泵在粗真空获得方面一直被人们所重视。

由于水环泵中气体压缩是等温的，故可抽除易燃、易爆的气体，此外还可抽除含尘、含水的气体，因此，水环泵应用日益增多。

如图：在泵体中装有适量的水作为工作液。

当叶轮按图中顺时针方向旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。

水环的下部分内表面恰好与叶轮轮毂相切，水环的上部内表面刚好与叶片顶端接触（实际上叶片在水环内有一定的插入深度）。

此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成和叶片数目相等的若干个小腔。

如果以叶轮的下部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝；当叶轮继续旋转时，小腔由大变小，使气体被压缩；当小腔与排气口相通时，气体便被排出泵外。

综上所述，水环泵是靠泵腔容积的变化来实现吸气、压缩和排气的，因此它属于变容式真空泵。

水环泵和其它类型的机械真空泵相比有如下优点：•结构简单，制造精度要求不高，容易加工。

•结构紧凑，泵的转数较高，一般可与电动机直联，无须减速装置。

故用小的结构尺寸，可以获得大的排气量，占地面积也小。

•压缩气体基本上是等温的，即压缩气体过程温度变化很小。

•由于泵腔内没有金属磨擦表面，无须对泵内进行润滑，而且磨损很小。

水环式真空泵工作原理引言概述：水环式真空泵是一种常用的真空设备，广泛应用于各个领域。

本文将详细介绍水环式真空泵的工作原理，包括其结构、工作过程以及应用领域。

正文内容：1. 结构1.1 主体结构：水环式真空泵主要由泵体、水环、叶轮、进气口、出气口等组成。

1.2 泵体材料：泵体通常采用铸铁或不锈钢材料制成，以保证其耐腐蚀性和耐用性。

1.3 水环：水环是水环式真空泵的核心部件，它通过旋转产生水环，起到密封和冷却的作用。

2. 工作过程2.1 进气过程：当水环式真空泵启动后，泵体内部形成负压，使进气口处的气体被吸入泵体。

2.2 压缩过程：进入泵体的气体被叶轮压缩，同时水环形成的密封层阻止气体逆流。

2.3 排气过程：压缩后的气体通过出气口排出泵体，形成真空环境。

3. 工作原理3.1 水环密封原理：水环的旋转形成密封层，使泵体内外形成密闭空间，防止气体逆流。

3.2 水环冷却原理：水环的旋转产生摩擦热，通过水的冷却作用将热量带走，保持泵体温度稳定。

3.3 叶轮压缩原理：叶轮的旋转运动将气体压缩，提高气体的密度和压力。

4. 应用领域4.1 化工工业：水环式真空泵可用于化工工业中的真空蒸馏、真空干燥等过程。

4.2 医疗行业：水环式真空泵广泛应用于医疗设备中，如血透机、医用吸引器等。

4.3 环境工程：水环式真空泵可用于环境工程中的废气处理、气体收集等工作。

总结：综上所述，水环式真空泵通过水环的旋转形成密封层和冷却作用，利用叶轮的旋转运动将气体压缩，实现真空环境的形成。

水环式真空泵在化工工业、医疗行业和环境工程等领域具有广泛的应用前景。

通过深入了解其工作原理，可以更好地应用和维护水环式真空泵设备。

水环式真空泵工作原理水环式真空泵是一种常见的真空泵类型，它利用水环的旋转运动来产生真空。

下面将详细介绍水环式真空泵的工作原理。

1. 水环式真空泵的结构水环式真空泵主要由泵体、水环、叶轮、进气口、出气口和驱动装置等组成。

泵体通常由铸铁或不锈钢制成，具有较高的耐腐蚀性和耐磨性。

水环则是由水或其他液体填充的环形腔体，可以在泵体内与叶轮形成密封的工作腔。

叶轮通过驱动装置旋转，从而产生真空。

2. 工作原理水环式真空泵的工作原理可以分为以下几个步骤：步骤1：启动泵体，驱动叶轮开始旋转。

步骤2：当叶轮旋转时，水环被甩到泵体内壁，形成一个密封的工作腔。

在叶轮的作用下，工作腔的体积不断变化，从而产生真空。

步骤3：当工作腔的体积增大时，进气口打开，外界气体通过进气口进入工作腔。

步骤4：当工作腔的体积减小时，进气口关闭，工作腔内的气体被压缩。

步骤5：随着叶轮的旋转，压缩的气体被推到出气口，从而实现气体的排出。

步骤6：重复上述步骤，不断产生真空。

3. 工作特点水环式真空泵具有以下几个工作特点：3.1. 能够产生较高真空度：水环式真空泵可以产生较高的真空度，通常可达到1000帕以下。

3.2. 适用于湿性气体：由于水环的存在，水环式真空泵对湿性气体的抗性较强，可以有效处理湿气。

3.3. 能够排出大量气体：水环式真空泵具有较大的排气能力，适用于需要大量气体排出的场合。

3.4. 结构简单可靠：水环式真空泵的结构相对简单，由于没有活塞等易损件，因此具有较高的可靠性和使用寿命。

4. 应用领域水环式真空泵广泛应用于以下领域：4.1. 化工工业：用于化工过程中的真空蒸馏、真空干燥等操作。

4.2. 制药工业：用于制药过程中的真空浓缩、真空干燥等操作。

4.3. 食品工业：用于食品加工中的真空包装、真空干燥等操作。

4.4. 电子工业：用于电子元器件的真空封装、真空焊接等操作。

4.5. 环境工程：用于环境工程中的真空吸附、真空输送等操作。

总结：水环式真空泵通过水环的旋转运动产生真空，具有较高的真空度、抗湿性能强、排气能力大和结构简单可靠等特点。

水环式真空泵的结构和工作原理水环式真空泵，这名字听上去就让人觉得高大上，不过其实它的原理一点都不复杂，简单说就是用水来帮助我们抽真空的好帮手。

接下来，就让我们一起掀开这位“水环”大侠的神秘面纱，看看它的结构和工作原理，顺便聊聊它在生活中扮演的角色。

1. 水环式真空泵的结构1.1 外观设计首先，咱们得看看水环式真空泵的外观。

它的形状像个大号的果汁机，通常有一个圆筒形的外壳，里面有个转子。

转子可不是普通的转子，它的设计可是经过精心雕琢的。

水环泵的核心部件就是这个转子和它周围的水环，水环就像个温柔的拥抱，包裹着转子，让它在工作的时候不至于感到孤单。

1.2 关键组件再往里看看，水环泵还有些小配件，比如进气口和排气口。

进气口负责吸入空气，排气口则是将气体排出，简单得不能再简单。

水环和转子的配合就像打麻将的两位老手，简直天衣无缝。

这个水环不仅可以调节气体流量，还能在一定程度上避免液体的回流，真是聪明得很。

2. 工作原理2.1 水的秘密好了，说完结构，咱们进入工作原理的环节。

其实，水环式真空泵的工作原理就是“水”字当头。

它的工作过程可以用一句话总结，就是利用水的循环来创造低压环境。

你没听错，就是水。

水环泵在启动时，会在泵体内部注入水，形成一个水环。

这水环就像是一个个小房间，随时准备接收空气。

2.2 吸气与排气接下来，转子开始转动。

转动的同时，水环会形成不同的空间，气体就被“吸”进来了。

这个过程就像吸尘器在工作，把灰尘吸进去，最后通过排气口排出去。

通过调节水环的大小，水环式真空泵能实现不同的真空度。

就像调节空调的温度，想要多冷就调多冷，想要少冷就调少冷，操作起来轻松自在。

3. 应用场景3.1 实际应用水环式真空泵的应用场景可谓是五花八门。

在化工、制药、食品等行业中，它们都能找到自己的位置。

比如，在制药过程中，常常需要抽取溶剂，水环泵就能轻松搞定，把那些难缠的气体一一排除，保证药品的纯度。

再比如，在食品加工中，使用水环泵可以有效去除空气，延长食品的保质期，真是食物界的小卫士。

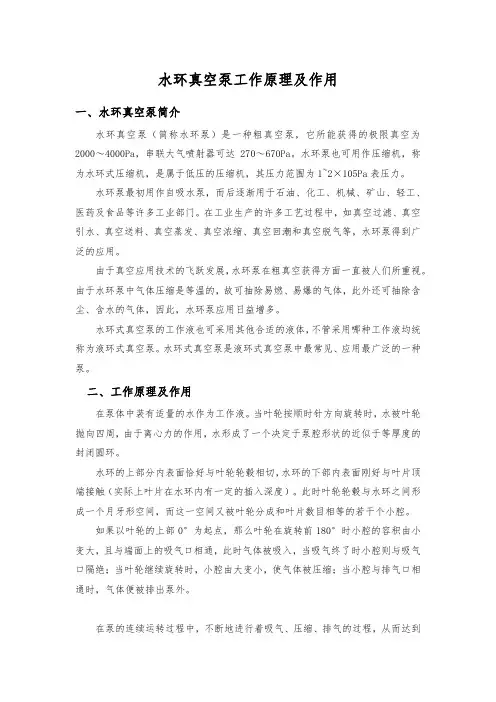

水环真空泵工作原理及作用一、水环真空泵简介水环真空泵（简称水环泵）是一种粗真空泵，它所能获得的极限真空为2000～4000Pa，串联大气喷射器可达270～670Pa。

水环泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机，其压力范围为1~2×105Pa表压力。

水环泵最初用作自吸水泵，而后逐渐用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。

在工业生产的许多工艺过程中，如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真空脱气等，水环泵得到广泛的应用。

由于真空应用技术的飞跃发展，水环泵在粗真空获得方面一直被人们所重视。

由于水环泵中气体压缩是等温的，故可抽除易燃、易爆的气体，此外还可抽除含尘、含水的气体，因此，水环泵应用日益增多。

水环式真空泵的工作液也可采用其他合适的液体，不管采用哪种工作液均统称为液环式真空泵。

水环式真空泵是液环式真空泵中最常见、应用最广泛的一种泵。

二、工作原理及作用在泵体中装有适量的水作为工作液。

当叶轮按顺时针方向旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。

水环的上部分内表面恰好与叶轮轮毂相切，水环的下部内表面刚好与叶片顶端接触（实际上叶片在水环内有一定的插入深度）。

此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成和叶片数目相等的若干个小腔。

如果以叶轮的上部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝；当叶轮继续旋转时，小腔由大变小，使气体被压缩；当小腔与排气口相通时，气体便被排出泵外。

在泵的连续运转过程中，不断地进行着吸气、压缩、排气的过程，从而达到连续抽气的目的。

真空泵的吸入口与真空皮带脱水机真空箱连接，以实现真空皮带机真空箱具有一定负压。

三、水环式真空泵的分类1、单级单作用水环泵：单级是指只有一个叶轮，单作用是指叶轮每旋转一周，吸气、排气各进行一次。

水环式真空泵工作原理水环式真空泵是一种常用的低真空泵，其工作原理是利用液体在旋转中形成水环，通过压缩机进行循环使气体被抽出，以下是其详细的工作原理：1.结构及主要零部件：水环式真空泵主要由泵体、叶轮、排气室、隔离室、联轴器等组成。

泵体内部设有一个形似游泳池的容器，其中装有液体，可以是水或其他适合的液体。

叶轮是泵体中心的旋转部件，可以利用电机通过联轴器转动。

排气室和隔离室是泵体上部的两个室，分别与进气室和排气管道连接。

2.工作原理：水环式真空泵工作时，通过相应的配管使泵体内的液体形成一个水环。

当电机启动后，叶轮开始旋转，由于离心力的作用，液体被抛到泵体内壁，形成一个均匀的水环。

进气室与排气室之间分别有一个隔离室，隔离室与泵体之间通过一系列的翻板或隔板相连。

当叶轮旋转时，泵体内的液体会随着叶轮的旋转将其中的空间逐渐减小，因此压力会逐渐升高。

3.吸气过程：在工作过程中，进气室与隔离室之间的连接口处于开启状态，气体通过进气室进入到隔离室，压力逐渐降低。

当压力低于环境压力时，气体会继续向隔离室进入，直到达到平衡。

此时，隔离室中的气体被抽出，压力逐渐降低，真空度不断提高。

所以，水环式真空泵主要通过排出气体来形成真空。

4.排气过程：在吸气阶段结束后，排气室与隔离室之间的连接口关闭，同时打开与排气管道相连的排气口。

随着叶轮的旋转，液体会持续被压缩并向排气口推进，将气体排出。

排气过程中，气体被压缩，压力逐渐升高，从而排出泵体。

当液体再次进入隔离室时，排气室与隔离室之间的连接口恢复开启状态，开始新的吸气过程。

5.液环的使用及维护：在水环式真空泵工作过程中，液体起到密封、冷却和润滑的作用。

通过液体的回流，可以保证泵体内部的气体与大气隔离，从而形成真空。

液体的循环和使用需要根据特定的工作条件进行调整，并定期对液体进行更换和维护。

综上所述，水环式真空泵通过液体形成水环，利用旋转叶轮的运动形成气体的压缩和抽出，从而产生真空。
