阿特拉斯ZR无油螺杆空压机

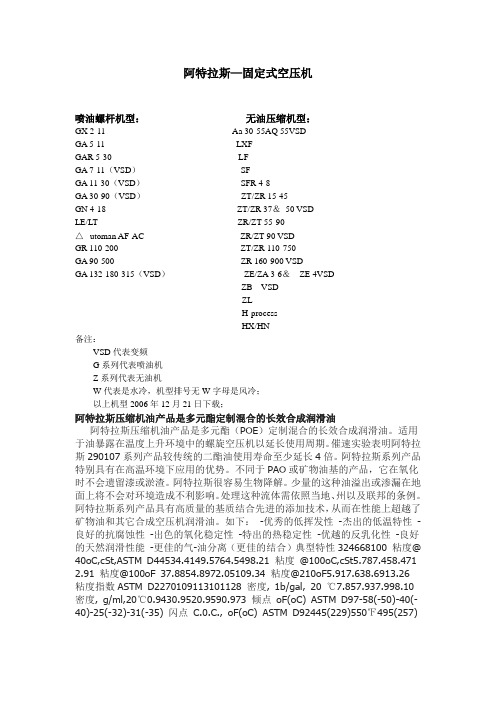

阿特拉斯—固定式空压机喷油螺杆机型：无油压缩机型：GX 2-11 Aa 30-55AQ 55VSDGA 5-11 LXFGAR 5-30 LFGA 7-11（VSD）SFGA 11-30（VSD）SFR 4-8GA 30-90（VSD）ZT/ZR 15-45GN 4-18 ZT/ZR 37＆50 VSDLE/LT ZR/ZT 55-90△utoman AF-AC ZR/ZT 90 VSDGR 110-200 ZT/ZR 110-750GA 90-500 ZR 160-900 VSDGA 132-180-315（VSD）ZE/ZA 3-6＆ZE 4VSDZB VSDZLH-processHX/HN备注：VSD代表变频G系列代表喷油机Z系列代表无油机W代表是水冷，机型排号无W字母是风冷；以上机型2006年12月21日下载；阿特拉斯压缩机油产品是多元酯定制混合的长效合成润滑油阿特拉斯压缩机油产品是多元酯（POE）定制混合的长效合成润滑油。

适用于油暴露在温度上升环境中的螺旋空压机以延长使用周期。

催速实验表明阿特拉斯290107系列产品较传统的二酯油使用寿命至少延长4倍。

阿特拉斯系列产品特别具有在高温环境下应用的优势。

不同于PAO或矿物油基的产品，它在氧化时不会遗留漆或淤渣。

阿特拉斯很容易生物降解。

少量的这种油溢出或渗漏在地面上将不会对环境造成不利影响。

处理这种流体需依照当地、州以及联邦的条例。

阿特拉斯系列产品具有高质量的基质结合先进的添加技术，从而在性能上超越了矿物油和其它合成空压机润滑油。

如下：-优秀的低挥发性-杰出的低温特性-良好的抗腐蚀性-出色的氧化稳定性-特出的热稳定性-优越的反乳化性-良好的天然润滑性能-更佳的气-油分离（更佳的结合）典型特性324668100 粘度@ 40oC,cSt,ASTM D44534.4149.5764.5498.21 粘度@100oC,cSt5.787.458.471 2.91 粘度@100oF 37.8854.8972.05109.34 粘度@210oF5.917.638.6913.26粘度指数ASTM D2270109113101128 密度, 1b/gal, 20 ℃7.857.937.998.10 密度, g/ml,20℃0.9430.9520.9590.973 倾点oF(oC) ASTM D97-58(-50)-40(-40)-25(-32)-31(-35) 闪点C.0.C., oF(oC) ASTM D92445(229)550℉495(257)505(263) 燃点C.0.C., oF(oC) ASTM D92540(282)570℉600(315)565(296) 生物降解能力(CEC L-33-T-82)**86.6%。

阿特拉斯.科普科无油螺杆空气压缩机一、无油螺杆空气压缩机K215C/D基本参数：型号：ZR400-8.6Z--无油R--水冷400--电机功率8.6--最大出口压力CW用量： 5.4L/S排气量：978L/S二、基本结构1、驱动电机三相异步电动机：额定功率400KW 额定电压600V额定电流47.2A额定转速：1489rpm润滑油：型号：ESSoN--N3每4000小时加油75g2、机头K215C/D机头主要由一对阴阳螺杆组成（见图），阳螺杆内4齿，转速5000rpm；阴螺杆内6槽，且同阳螺杆齿向反向，转速2/3*5000rpm．主电机通过增速齿轮带动阳螺杆旋转，阴螺杆通过同步齿轮获得动力。

阴阳螺杆分别由两组径向轴承和轴向轴承镶在机头壳体上，表面镀有一层四氟乙烯保护套，当阴阳螺杆运转时，由于阴阳转子之间，转子与壳体之间间隙较小，气体分别经吸气→压缩开始→压缩结束→排气四个过程实现对气体的压缩（如图），并排出进入气网。

螺杆密封采用迷宫型密封，密封外部由透气孔与大气连通；轴承润滑油来自油泵，机头壳体外有冷却水腔，以带走空压机产生的热量。

3、润滑油系统润滑油型号：Atlas copco Roto—Z型油池内加入规定型号油量的润滑油，当主机运行，润滑油经油泵加压后，先后经过油冷却器冷却和油过滤器过滤后，注入轴承和同步齿轮（见图）。

油冷器后装有油压和油温探头，油温采用PT1000型温度传盛器，量程在-10℃---300℃，本机组个温度测量都可以通用；压力测量采用电压型，分4个规格，不能相互代替。

油温报警值设定为65℃，联锁值设定75℃；油压一般调整在2.5---3.0bar，依靠油滤前的油旁通阀调整，报警设定1.3bar，联锁设定1.2bar，机组启动后若油压在20s内达不到1.3bar，机组跳车。

润滑油中的油烟和水份通过装在油槽侧面上的文丘管油呼吸器排出。

文丘管油呼吸器是由引自压缩机出口的高压气流通过喷嘴喷入呼吸器（见图），从而在呼吸器内形成低压区，油腔内的油气和水气被带入呼吸器，油被滤网滤出后返回油池，油侧和水分侧排出腔体。

浅谈水冷无油螺杆空压机一级压缩出口温度过高的处理摘要：在许多制造型企业里，压缩空气都是不可或缺的能源，其能否保质保量的得到供给将直接影响企业的生产效率，因而空气压缩设备占有举足轻重的地位。

本文将以某企业的阿特拉斯ZR系列水冷无油螺杆压缩机为例，对其发生的一级压缩出口温度过高的故障进行分析，对故障现象进行原因排查和处理。

关键词：水冷无油；螺杆压缩机；一级压缩出口温度1系统概述阿特拉斯ZR系列无油螺杆压缩机的主要部件包括驱动电机、主齿轮、一级（低压）转子、二级（高压）转子、加卸载调节阀、中间冷却器、后冷却器、油冷却器、油过滤器、油呼吸器及控制面板等。

驱动电机通过主齿轮带动高低压转子，经转子上阴阳螺杆的啮合，将吸入的空气进行压缩后排出，实现其功能。

阿特拉斯ZR系列无油螺杆压缩机有气、油、水三大系统，下面分别介绍三者在空压机运行时的流程。

气，指的是空气。

在空气进入空压系统前，首先经过进气口的初效过滤，而后通过空压机上的空气过滤桶再次过滤。

当空压机开始加载时，经过滤的空气通过加卸载调节阀进入一级低压转子，通过阴阳螺杆的作用对空气进行一级压缩，而后经中间冷却器冷却降温，进入二级高压转子。

在高压转子中，经一级压缩的空气再次通过阴阳螺杆的作用进一步进行压缩，然后经消音器降噪后，排向后冷却器再次冷却降温，最后供往能源需求侧。

为确保输出的压缩空气足够干燥，一般还配有干燥设备，如冷干机、分子筛干燥机等，同时为确保压缩空气不含杂质，还需配备精密过滤器。

油，指的是润滑油。

为运动件提供润滑。

油箱内的油泵由主齿轮带动，将油泵出，首先通过油冷却器与冷却水进行热交换，其后经油过滤器过滤后，分别供给高压转子和低压转子，最后流回油箱。

另有一路油在进入油过滤器前，经油旁通阀返回油箱，以维持油路中的油压在一定范围内。

水，指的是冷却水。

在系统中对空气、润滑油及设备本身进行降温。

由水泵通过空压机上的冷却水进口分两路进行循环，而后经冷却水出口排向冷却塔进行降温。

标准操作程序/Standard Operation Procedure页码/Page No.：1 of 4 文件名称/Document Name:阿特拉斯无油螺杆压缩机(ZR75-8.6)标准操作Atlas No Oil Screw Compressor (ZR75-8.6) Standard Operation版本号/Version ：01 生效日期/ Effective Date ：(YY-MM-DD)审批记录及颁发Approval Record And Promulgate目录Directory Ⅰ. 目的Purpose 2 Ⅱ. 范围Scope2 Ⅲ. 职责Responsibility 2 Ⅳ. 参考 Reference 2 Ⅴ. 术语 Glossary 2 Ⅵ. 程序Procedure 2 Ⅶ. 附录Appendix3 Ⅷ. 相关文件Related Documents 3 Ⅸ. 记录Record4 Ⅹ. 变更历史Change History4部门/Department 姓名/Name签名/Signature日期/Date起草/Prepared by EHS 及公用工程部 余鹏 审核/Reviewed by EHS 及公用工程部罗永华 批准/Approved by生产管理负责人郭文辉 质量管理负责人王 锐颁发/IssueEHS 及公用工程部分发/Distribution QA 部、制造部、各个生产线、EHS 及公用工程部、动力运行班标准操作程序/Standard Operation Procedure页码/Page No.：2 of 4文件名称/Document Name:阿特拉斯无油螺杆压缩机(ZR75-8.6)标准操作Atlas No Oil Screw Compressor (ZR75-8.6) Standard Operation 版本号/Version：01生效日期/ Effective Date：(YY-MM-DD)Ⅰ. 目的Purpose建立阿特拉斯无油螺杆压缩机(ZR75-8.6)标准操作程序。

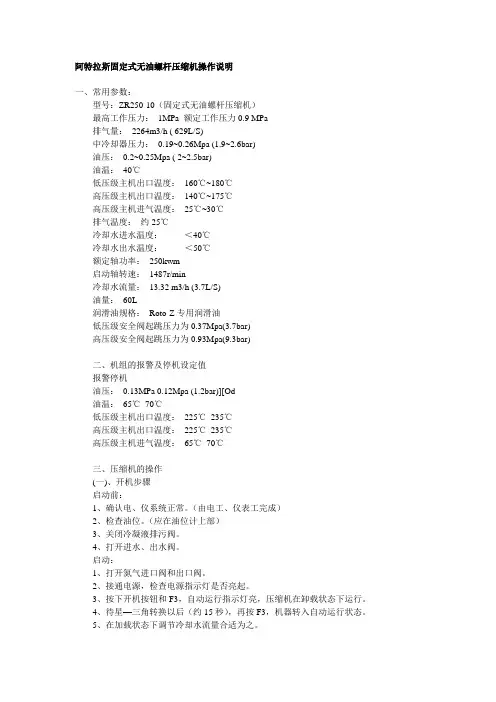

阿特拉斯固定式无油螺杆压缩机操作说明一、常用参数：型号：ZR250-10（固定式无油螺杆压缩机）最高工作压力：1MPa 额定工作压力0.9 MPa排气量：2264m3/h ( 629L/S)中冷却器压力：0.19~0.26Mpa (1.9~2.6bar)油压：0.2~0.25Mpa ( 2~2.5bar)油温：40℃低压级主机出口温度：160℃~180℃高压级主机出口温度：140℃~175℃高压级主机进气温度：25℃~30℃排气温度：约25℃冷却水进水温度：＜40℃冷却水出水温度：＜50℃额定轴功率：250kwm启动轴转速：1487r/min冷却水流量：13.32 m3/h (3.7L/S)油量：60L润滑油规格：Roto-Z专用润滑油低压级安全阀起跳压力为0.37Mpa(3.7bar)高压级安全阀起跳压力为0.93Mpa(9.3bar)二、机组的报警及停机设定值报警停机油压：0.13MPa 0.12Mpa (1.2bar)][Od油温：65℃70℃低压级主机出口温度：225℃235℃高压级主机出口温度：225℃235℃高压级主机进气温度：65℃70℃三、压缩机的操作(一)、开机步骤启动前：1、确认电、仪系统正常。

（由电工、仪表工完成）2、检查油位。

（应在油位计上部）3、关闭冷凝液排污阀。

4、打开进水、出水阀。

启动：1、打开氮气进口阀和出口阀。

2、接通电源，检查电源指示灯是否亮起。

3、按下开机按钮和F3，自动运行指示灯亮，压缩机在卸载状态下运行。

4、待星—三角转换以后（约15秒），再按F3，机器转入自动运行状态。

5、在加载状态下调节冷却水流量合适为之。

（二）、注意事项：1、如果电机已停，但自动运行指示灯亮着，电机在任何时候都有可能自动启动起来，要注意安全。

2、如果定时开机/停机功能激活，那么，即使在手动停机后，压缩机也能自动启动。

要注意安全。

三、停机步骤1、按F3，让机器卸载，2、约30秒后，再按停机按钮。

【关键字】标准阿特拉斯·科普柯无油螺杆压缩机ZR/ZT 110-750-FF & ZR/ZT 132-900 VSD-FF110-935 kw/150-1253 hp实现最高生产效率的最佳捷径可靠性，安全性和节能要实现最高生产效率的最佳捷径就是降低运行成本。

阿特拉斯·科普柯的Z系列压缩机能有效节能，并确保使用安全—只有无油压缩机才能100%避免油污染的危险，保证永久的可靠性。

我们不仅仅着眼于当前，而是日复一日，年复一年，保持最少的维护成本，最长的保养间隔。

经验丰富的合作伙伴阿特拉斯·科普柯是世界压缩空气领域的先驱，在压缩空气系统方面拥有超过100年的制造和应用经验。

集成化设计集成管件，内置枯燥机，内置变频驱动，100%匹配元件，一体化控制......是保证机组可靠性的唯一方法。

绝无烦恼的安装和运行阿特拉斯·科普柯Z系列空压机室真正即装即用。

将机器放在平地上，连接好电源和空气出口......然后按下开机按钮。

100%安全可靠工艺、产品和环境都免受污染威胁。

阿特拉斯·科普柯提供唯一获得TUV认证的无油空气压缩机（ISO 8573-1 CLASS 0)尖端核心技术阿特拉斯·科普柯洞悉每一种压缩原理，能为您所需的压力和流量提供最佳的节能方案。

最佳驱动固定转速机器的最佳状态时满载运行，但若气量需求经常波动，使用变频式压缩机可做到高达35%的节能。

最优化的系统多台空压机可以进行中央控制，可以缩小调节压力带，实现最低能耗。

Z转子5年质保基于对技术能力和产品质量的充分自信，阿特拉斯·科普柯成为第一家对无油螺杆压缩机转子提供5年无条件质保的生产制造商；您只需要购买和使用阿特拉斯·科普柯的纯正备件，并按照压缩机使用手册进行日常操作和维护保养；专业跟踪服务一份阿特拉斯·科普柯的全球性售后服务合同能保证您正确地进行预防性保养，及时的反馈使用信息和提供纯正的备品备件......能量回收压缩过程中产生的热量可以回收并很好地用于吸热装置中，如楼宇供热等。

阿特拉斯无油螺杆空压机露点温度较高的原因分析黄长胜杜衍峰赵红洲（山东兖矿国际焦化有限公司，山东兖州 272100）[摘要]：仪表空气气源的质量在化工生产中非常关键。

本文主要探讨ZR6-55型无油螺杆空压机露点温度较高的原因。

[关键词]：螺杆空压机露点温度原因[Abstract][Key Words]在化工生产中，为了确保系统的安全运行，一些关键的调节阀门往往采用较为精密的气动调节阀来进行控制；气动调节阀门对仪表气源质量的要求有水分、灰尘、油份及有害气体等项目。

其中水分对气源质量的影响非常之大，在仪表气源干燥工程上，常常用露点来表示气体的干燥程度。

我公司仪表空气由三台阿特拉斯ZR6-55型无油螺杆空压机供给，自2009年10月份起，公司生产系统先后出现多次仪表调节阀门在未给型号的情况下自动作，导致系统跳车，给系统的安全运行带来很大的安全隐患。

经检查后发现仪表空气管道内有部分铁锈，并有少量水排出；通过对三台空压机露点测试发现露点温度分别为-20℃、-27℃、-30℃，而根据当地的气候条件要求露点温度应低于-45℃，显然因露点较高不能满足仪表气源要求，通过检修查找原因，最终得以解决。

一、设备运行状况我公司1#、2#空压机MD干燥器分子筛为2008年2月更换，通常情况下分子筛的使用寿命在3至5年；按照其工作时间来算未达到失效期，通过对压缩机各项运行参数及现场的运行状况进行排查，发现1#机的气水分离器排水量较大，且MD干燥器上部再生气冷却后温度较高；2#机油水分离器排水量较少，且MD干燥器上部再生气冷却后温度较高；3#机分子筛为2009年4月份更换，排水量较少，温度正常。

二、拆检情况及处理措施根据检查情况首先对1#机进行了拆检，发现在再生气后冷却器的出口管道上及MD干燥器内壁有部分锈迹，初步怀疑冷却器内漏，经过水压试验发现有2根换热管破损，在进一步的检查中发现分子筛轴和再生气密封部之间磨损较为严重（如图一），并进行经修复（如图二）。

阿特拉斯螺杆空压机说明书一. 控制屏(图1.1)电脑显示屏/按钮/键代号名称功能1 停机按钮按此键停止空气压缩机,显示屏退出.空压机将空载运行大约30秒后停机.2 启动按钮按此按键启动空压机.显示屏显示调节器的运行状态.显示屏退出(如果空压机手动调为空载时)3 显示器显示出空压机的运转状态,协助需求或故障4 翻业按键在显示屏上翻页5 横移按键用水平箭头选择显示参数,只有向右的箭头对应的参数才能修改6 LED上的电压显示开关开启时的电压7 LED总报警当维护器警告或停机警告条件存在时或传感器不受控制时报警灯亮8 LED总在传感器的停机功能消失或紧急停机后的情况下报警灯会闪烁.9 功能键控制并执行程序.S3 紧急停机按钮在紧急情况下立即停止空压机,在修复后.将此按钮拔出.10 报警符号11 自动运行符号12 电源指示灯(1.1)二. 功能键使用的功能键:手动调节空压机的负荷调出或设定程序重新设定电动机的过负荷,停机,维护器信息或紧急停机.进入调节器所收集的数据.功能键都根据显示菜单的不同而不同.实际上都缩写并显示有关键的最底部一行,普通的缩写如下:缩写名称功能Add 增加指令用来增加空压机的自动启动/停机(日期)Back 返回指令返回到的选择或菜单Canc 取消当设定参数有误时.用来取消已设定的数dle 删除用来删除空压机的自动启动/停机时间Help 帮助帮助寻找Atlas Copco的内部地址Lim 上下限显示允许设定的上下极限数据Load 负载手动操作空压机负载Main 回到主目录从任一画面回到主目录Menu 菜单从主画面开始可进入子目录Menu 菜单从任一子目录返回到先前的目录Mod 修改修改设定参数Prog 编写输入将新的设定数据编写输入Rset 重新设定重新设定计时器及信息Rtrn 回归回归到前一页或前一目录Unld 空载手动操作空压机空载Xtra 额外的找寻调节器的构造模式三. 控制程序的功能程序/功能说明主屏幕简单地显示空压机的运转状态,是进入所有功能画面的出入口状态数据调出空压机的维护功能状况:停机.停机警告,维修期限快到的警告以及警告的数据,也可重新设定停机参数,马达超载和维修条件的数据.测量数据可调出:实际测量数据,还有如马达的超负荷保护这样一些输入数据计数器可调出:运行时间,带负荷运转小时数,马达开启次数,电脑运行时间数,负荷循环次数.试验试验显示屏修改设定修改以下设定:参数(如空载和负载时的压力)保护(如停机温度)维护计划.维护器调出维护计划并重新设定计时器已存数据调出上次关机,紧急停机时已存的数据1.5.2 主屏幕当开启电源开关时,主屏幕自动简单地显示空压机的操作状况.Delivery Air(输送空气)Bar(压力) 7.0 ↓Auto Loaded(自动负载)Menu(菜单) Unld(空载)F1 F2 F3如果功能键或↓几分钟不用的话显示屏就自动返回到主屏幕.无论在哪个子目录,只要按:Main就会返回到主目录.1.5.3 调出其他子菜单.从主目录开始: 用↓可快速浏览空压机的实际状态(见1.5.4节) .按Menu键(F1),供选择的数据就会跟在水平箭头后面:也可按横向移动箭头5来选择这个菜单或用↓来翻页到带有水平箭头的子目录为止,然后按水平键来选择这个菜单.1.5.4 迅速查看空压机的实际状态步骤1.从主目录开始(见1.5.2节),按↓键,就会显示相似下面的一个画面:Auto Operation(自动运转)Local Control(负荷控制)Tiner Active(激活计时器)Main (主画面) Help Xtra ↓F1 F2 F3图1.11所示为空压机实际状态显示第一行指出调节器的运行是自动还是手动的:<Auto Operation>表示调节器自动调节空压机的运转.如:Local(负载),Unlocal(空载),根据程序参数Sotp(停机)和 Restart(重启).<Man Operation>表示手动操作,如果在主屏幕上按了”Unload”键后调节器的自动压力控制就被打断了.第二行指出调节器是现场控制方式(Local control)还是远程控制方式(Remote control): <Local control>表示Start/Stop,load/unload(即开启/停止,负载/空载)的按钮是激活状态,可直接按.<Remote control>表示功能键是远方控制的,就地操作无效.第三行表示为计时器的开机停机命令是否在激活状态,见(1.15.13)2. 按↓键可以获得其它数据(如空压机的实际运行条件)1.5.5 状态数据菜单状态数据子目录给出了有关空压机保护功能的状态信息(如停机 .停机警告,维护器警告和一般警告)以及重新设定停止,马达超载和服务条件.步骤:从主屏幕开始(见1.5.2)按Menu(F1),用水平箭头选择状态数据.按横向移动键(LED中的5)1.5.5.1无信息存在在这种情况下,LED的7不存在,显示屏的信息表明所有条件正常(Fig1.12)All conditionsAre OKMenuF1 F2 F3图1.12状态数据屏的实例1.5.5.2 有停机信息存在在空压机停止时,LED中7会闪光.如果是由于空压机的出口温度过高导致的停机,就会显示以下屏幕: Element outletC 122Shd Max 120Menu** **RsetF1 F2 F3图1.13状态数据屏的实例1. 指示器(**)会闪光.屏幕显示传感器(空压机的出口)的实际可读温度(122℃),及空压机停机(Shd)设定(120℃).2. 可以继续翻页到其它菜单,检查其它参数值.当返回到数据菜单时,可供选择的(“Shutdowns”会闪光,按横向移动键5返回到停机屏幕来选择(“Shutdowns”).重新设定停机参数1. 关闭电源开关后处理问题,在修复完毕并且停机显示消失后,开启电源开关,按Rset(重新设定)键.2. 按Menu和 Main键返回主屏幕并按I键重新启动空压机.马达超载之重设1. 关闭电源开关并处理问题,过负荷继电器(F2)冷却后会自动重新设定,但冷却风扇的断路器(Q15)必须重置.开启电源开关,按Rset(重新设定)键.2. 按Menu和Main键返回主屏幕并重启空压机.1.5.5.3存在停机警告信息1.如有停机警告出现,LED上的7灯亮,会出现类似下面的屏幕:Delivery airBar 7.0*Shutd Warn*Menu** **UnldF1 F2 F3图1.14停机报警的实例2指示器(**)闪光和信息*Shutd Warn*会交替出现,无论空压机是空载还是带负载运行.3. 按Menu和横向移动键5来选择状态数据菜单:保护(Protection)会闪光.4. 按横向移动键5来选择报警闪光项.屏幕显示如下:Element outletC 116Shdw Max 110Menu** **F1 F2 F3图1.15停机报警的实例屏幕上说明空压机温度太高(116℃),参照第六节修复问题.5. 如有需要,按O键直到空压机停止为止.6. 关闭电源开关,检查并修复空压机.7. 当报警条件除去时,报警信号也会消失.1.5.5.4出现维护器报警信号1.LED上的7灯亮,会出现类似下面的屏幕,如图1.16所示:Delivery airBar 7.0*Serv Requir*Menu** **UnldF1 F2 F3图1.16报警屏幕的实例2指示器(**)闪光和维护器报警信号会交替出现,无论空压机是空载运行还是带负荷运行.3. 按Menu和横向移动键5来选择状态菜单:维护器项(Service),闪光4. 翻页并按横向移动键5来选择下面二报警闪光项:<Inputs>:如果维护器超出了预设的报警标准(如油分的最高压力露点).见8.2节.<Plans>:如果维护计划时间间隔超限.5. 停止空压机并关闭电源6. 如果维护器信息为上述的<Inputs>(油分故障):就更换分离器.开启电源,翻到状态数据菜单的<Inputs>并按Rset键,重新设定维护信息.7. 如果维护器信息为上述的<Plans>:执行有关指示计划的维修动作,重新设定1.5.15节里记述的有关计划的计时器.1.5.5.5 出现报警信号及处理1. LED上的7灯亮,在屏幕上会出现一个报警信息.2. 指示器(**)闪光和服务报警信号会交替出现,无论空压机是空载运行还是负荷运行.此警告指出:空压机的冷却水,冷却水的出口温度超过了设计报警温度.内置干燥机(配有干燥机的空压机),露点温度超出了报警温度.3. 停机4. 关闭电源,检查并修复空压机.1.5.6 测量数据菜单功能:按Menu(F1) 按↓到 Measured data 画面按横向移动箭头5激活菜单Delivery airBar 7.0Menu ↓F1 F2 F3图1.17状态数据屏的实例2按↓可见一组实际测量数据(见图1.9)3. 如果有一个传感器连接到了停机,维护器或报警功能上面的话,只要按横向移动箭头5就可以调出与其有关的实际测量数据.1.5.7 计数器菜单功能: 允许操作员调出:运行时间带负荷时间马达启动次数电脑运行时间步骤1. 从主屏幕开始(见1.5.2) 按Menu(F1)按↓到Counters画面按横向移动箭头5激活此菜单2. 按↓就可见到上面提到的数据.(也可见图1.9)1.5.8 试验菜单功能可修改图1.9提到的许多数据.步骤1. 从主屏幕开始(见1.5.2) 按Menu(F1)按↓到Modify setting画面,按横向移动箭头5激活菜单2. 水平箭头将指向Display test选项.3. 按→←第一条(负载压力)及它的设定都会出现4. 使用↓翻到水平箭头指向的已修改的参数.1.5.10.1 空/负载上下限压力修改压力段如果合适的话,操作员可以随空/负载压力的不同而设定二个压力段(1段和2段).1段的设定指示为:<Loading pressure>及<Unloading pressure>,2段的设定指示为:<Loading pressure2>及<Unloading pressure2>.例如:1 段压力设定:Loading pressur: 6.4barUnloading pressur: 7.0bar2 段压力设定:Loading pressur: 4.0barUnloading pressur: 6.0bar步骤1. 负载压力参数的设定1) 参照上节选择负载压力参数:Loading pressBar 6.0Menu Mod ↓F1 F2 F3图1.18为修改参数菜单3).Lim(F2)键可查看参数的上下限,用↓或↑调整压力参数值.4).按Prong(F1)编写输入新设定值,或按Canc(F3)取消修改操作.2. 修改空载压力的设定同上.3. 如果需要修改空/负载压力段2的话,则重复上述步骤..1.5.11 修改保护设定功能1. 修改保护设定停机保护(<Shd>)由于出口温度的问题停机警告(<Shdw>)由于出口温度的问题警告(<Warn>),如:冷却水回路或露点警告维护器报警(<Serv>),如:DP油分故障(最大压力降)2. 检查空压机的一些情况,如:马达超载通讯的状态.图1.9所示的参数表.注意:有些参数不能修改步骤1. 从主屏幕开始(见1.5.2)按Menu(F1)按↓到Modify setting画面,按横向移动箭头5激活此菜单2. 用↓翻页,水平箭头将指向Protection选项.3. 按→←第一条(Delivery air)及它的值都会出现.4. 使用↓翻到水平箭头指向的已修改的参数.1.5.11.1 温度上下限之设定修改1.参阅上节选择出口温度参数(Element outet):Element OutletC 94 →Shd Max 120Menu Mod ↓F1 F2 F3图1.20为修改参数菜单2.上屏幕显示的是正常温度94℃及停机温度120℃.按MOD(F2),数字120闪动,如图1.21所示: Element OutletC 120(闪动)Prog Lim Canc ↓F1 F2 F3图1.21为修改参数菜单3. Lim(F2)键可查看参数的上下限。

阿特拉斯空压机机型代表阿特拉斯空压机说明书介绍及阿特拉斯空压机机型代表阿特拉斯空压机说明书内容包括以下十二大类：安全措施、概述、Elektronikon® 控制器，Elektronikon® Graphic 控制器、安装、操作说明、保养、调整和维护保养步骤、排除故障、技术数据、使用说明，检查指南。

阿特拉斯空压机说明书机型代表Z系列代表无油机ZA单级压缩（水冷，压力在3.5bar左右）ZR双级压缩（水冷，压力在7.5~10 bar左右）ZT双级压缩（风冷，压力在7.5~10bar）ZE单级压缩（风冷，压力在3.5~4bar）ZH700-150000离心机，双级，三级压缩机型代表G系列代表喷油机GA单级压缩,流量0.82~84.7m3/min,功率5.5~500KW(3,5,7,11,15,18,22,30,37,45,55,75,90,110,132,160,180,200,250,315,355,400,450, 500),排气压力7.5bar,8.5bar,10bar,13barGR双级压缩GX小型移动式螺杆机,流量0.24~1.6m/min。

率2~11KW(2,3,4,5,6,7,11)排气压力7.5bar~13bar。

GAR系列铁路机车车辆专用喷油螺杆压缩机,流量0.6~3.7m,功率5~30KW。

Z系列代表无油机ZA单级压缩(水冷,压力在3.5bar左右)ZE单级压缩(风冷,压力在3.5~4bar)ZT双级压缩(风冷,压力在7.5~10bar)ZR双级压缩(水冷,压力在7.5~10 bar左右)X系列代表移动机XAS:单级压缩,低风压压力在4~13bar左右XRV:双级压缩,高风压SF系列无油涡漩压缩机:流量0.16~1.2m/min,功率1.5~22KW排气压力8bar,10bar。

FX系列冷冻式干燥器:流量0.42~74.2m3/minDD/PD/QD系列精密过滤器:流量0.54m3/min~432m3/min机组系列号分类AII:GA90以下原装进口机(不包括GA90)AIF:FA90以上原装进口机(包括GA90以及所以无油机)ARP:年限较久的空压机,1990年以前生产的。
