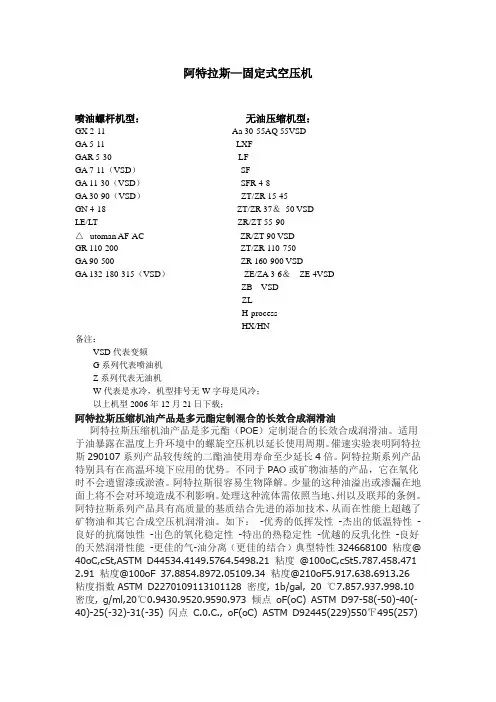

阿特拉斯—固定式空压机喷油螺杆机型：无油压缩机型：GX 2-11 Aa 30-55AQ 55VSDGA 5-11 LXFGAR 5-30 LFGA 7-11（VSD）SFGA 11-30（VSD）SFR 4-8GA 30-90（VSD）ZT/ZR 15-45GN 4-18 ZT/ZR 37＆50 VSDLE/LT ZR/ZT 55-90△utoman AF-AC ZR/ZT 90 VSDGR 110-200 ZT/ZR 110-750GA 90-500 ZR 160-900 VSDGA 132-180-315（VSD）ZE/ZA 3-6＆ZE 4VSDZB VSDZLH-processHX/HN备注：VSD代表变频G系列代表喷油机Z系列代表无油机W代表是水冷，机型排号无W字母是风冷；以上机型2006年12月21日下载；阿特拉斯压缩机油产品是多元酯定制混合的长效合成润滑油阿特拉斯压缩机油产品是多元酯（POE）定制混合的长效合成润滑油。
适用于油暴露在温度上升环境中的螺旋空压机以延长使用周期。
催速实验表明阿特拉斯290107系列产品较传统的二酯油使用寿命至少延长4倍。
阿特拉斯系列产品特别具有在高温环境下应用的优势。
不同于PAO或矿物油基的产品，它在氧化时不会遗留漆或淤渣。
阿特拉斯很容易生物降解。
少量的这种油溢出或渗漏在地面上将不会对环境造成不利影响。
处理这种流体需依照当地、州以及联邦的条例。
阿特拉斯系列产品具有高质量的基质结合先进的添加技术，从而在性能上超越了矿物油和其它合成空压机润滑油。
如下：-优秀的低挥发性-杰出的低温特性-良好的抗腐蚀性-出色的氧化稳定性-特出的热稳定性-优越的反乳化性-良好的天然润滑性能-更佳的气-油分离（更佳的结合）典型特性324668100 粘度@ 40oC,cSt,ASTM D44534.4149.5764.5498.21 粘度@100oC,cSt5.787.458.471 2.91 粘度@100oF 37.8854.8972.05109.34 粘度@210oF5.917.638.6913.26粘度指数ASTM D2270109113101128 密度, 1b/gal, 20 ℃7.857.937.998.10 密度, g/ml,20℃0.9430.9520.9590.973 倾点oF(oC) ASTM D97-58(-50)-40(-40)-25(-32)-31(-35) 闪点C.0.C., oF(oC) ASTM D92445(229)550℉495(257)505(263) 燃点C.0.C., oF(oC) ASTM D92540(282)570℉600(315)565(296) 生物降解能力(CEC L-33-T-82)**86.6%。
阿特拉斯科普克螺杆式压缩机能效等级明细GA90P W 8型号：GA90P W 8备案号：2010-19-4791-319584能效等级： 2备案公布时间：2010-8-30所属产品类别：容积式空气压缩机备案详细：生产者名称：阿特拉斯.科普柯（无锡）压缩机有限公司机组输入比功率〔kW/(m3/min)〕： 6.4GA 110-7.5型号：GA 110-7.5备案号：2010-19-4791-319595 能效等级： 2备案公布时间：2010-8-30所属产品类别：容积式空气压缩机备案详细：生产者名称：阿特拉斯.科普柯（无锡）压缩机有限公司机组输入比功率〔kW/(m3/min)〕： 6.2GA 160-10W 型号：GA 160-10W备案号：2010-19-4791-319325能效等级： 1备案公布时间：2010-8-30所属产品类别：容积式空气压缩机备案详细：生产者名称：阿特拉斯.科普柯（无锡）压缩机有限公司机组输入比功率〔kW/(m3/min)〕：7.2GA 132-8.5型号：GA 132-8.5备案号：2010-19-4791-318538 能效等级： 2备案公布时间：2010-8-30所属产品类别：容积式空气压缩机备案详细：生产者名称：阿特拉斯.科普柯（无锡）压缩机有限公司机组输入比功率〔kW/(m3/min)〕： 6.6型号：GA22 P A 10备案号：2010-19-4791-318487 能效等级： 2备案公布时间：2010-8-30所属产品类别：容积式空气压缩机备案详细：生产者名称：阿特拉斯.科普柯（无锡）压缩机有限公司机组输入比功率〔kW/(m3/min)〕：8.7GA 90-8.5型号：GA 90-8.5备案号：2010-19-4791-317108 能效等级： 2备案公布时间：2010-8-30所属产品类别：容积式空气压缩机备案详细：生产者名称：阿特拉斯.科普柯（无锡）压缩机有限公司机组输入比功率〔kW/(m3/min)〕： 6.6型号：GA75 P A 10备案号：2010-19-4791-315976 能效等级： 1备案公布时间：2010-8-4所属产品类别：容积式空气压缩机备案详细：生产者名称：阿特拉斯.科普柯（无锡）压缩机有限公司机组输入比功率〔kW/(m3/min)〕：7.7GA 110-8.5A型号：GA 110-8.5A备案号：2010-19-4791-315370 能效等级： 2备案公布时间：2010-8-3所属产品类别：容积式空气压缩机备案详细：生产者名称：阿特拉斯.科普柯（无锡）压缩机有限公司机组输入比功率〔kW/(m3/min)〕： 6.6型号：GA75P A 13备案号：2010-19-4791-312666 能效等级： 2备案公布时间：2010-7-22所属产品类别：容积式空气压缩机备案详细：生产者名称：阿特拉斯.科普柯（无锡）压缩机有限公司机组输入比功率〔kW/(m3/min)〕：9.0GA55P A 7.5型号：GA55P A 7.5备案号：2010-19-4791-312545 能效等级： 2备案公布时间：2010-7-22所属产品类别：容积式空气压缩机备案详细：生产者名称：阿特拉斯.科普柯（无锡）压缩机有限公司机组输入比功率〔kW/(m3/min)〕： 6.4GA55+P A 10型号：GA55+P A 10备案号：2010-19-4791-312540能效等级： 1备案公布时间：2010-7-22所属产品类别：容积式空气压缩机备案详细：生产者名称：阿特拉斯.科普柯（无锡）压缩机有限公司机组输入比功率〔kW/(m3/min)〕：7.2GA75+P W 10型号：GA75+P W 10备案号：2010-19-4791-312523 能效等级： 1备案公布时间：2010-7-22所属产品类别：容积式空气压缩机备案详细：生产者名称：阿特拉斯.科普柯（无锡）压缩机有限公司机组输入比功率〔kW/(m3/min)〕： 6.8型号：GA55+P A 8备案号：2010-19-4791-312512 能效等级： 1备案公布时间：2010-7-22所属产品类别：容积式空气压缩机备案详细：生产者名称：阿特拉斯.科普柯（无锡）压缩机有限公司机组输入比功率〔kW/(m3/min)〕： 6.5GA18P A 8.5型号：GA18P A 8.5备案号：2010-19-4791-312205 能效等级： 2备案公布时间：2010-7-7所属产品类别：容积式空气压缩机备案详细：生产者名称：阿特拉斯.科普柯（无锡）压缩机有限公司机组输入比功率〔kW/(m3/min)〕：8.2型号：GA75+P W 13备案号：2010-19-4791-311488 能效等级： 1备案公布时间：2010-7-7所属产品类别：容积式空气压缩机备案详细：生产者名称：阿特拉斯.科普柯（无锡）压缩机有限公司机组输入比功率〔kW/(m3/min)〕：8.1GA55+P A 7.5型号：GA55+P A 7.5备案号：2010-19-4791-311472 能效等级： 1备案公布时间：2010-7-7所属产品类别：容积式空气压缩机备案详细：生产者名称：阿特拉斯.科普柯（无锡）压缩机有限公司机组输入比功率〔kW/(m3/min)〕： 6.1GA75+P W 8型号：GA75+P W 8备案号：2010-19-4791-311287能效等级： 2备案公布时间：2010-7-7所属产品类别：容积式空气压缩机备案详细：生产者名称：阿特拉斯.科普柯（无锡）压缩机有限公司机组输入比功率〔kW/(m3/min)〕： 6.3GA75+P W 7.5型号：GA75+P W 7.5备案号：2010-19-4791-311283 能效等级： 2备案公布时间：2010-7-7所属产品类别：容积式空气压缩机备案详细：生产者名称：阿特拉斯.科普柯（无锡）压缩机有限公司机组输入比功率〔kW/(m3/min)〕： 5.9GA55P A 8型号：GA55P A 8备案号：2010-19-4791-311276能效等级： 2备案公布时间：2010-7-7所属产品类别：容积式空气压缩机备案详细：生产者名称：阿特拉斯.科普柯（无锡）压缩机有限公司机组输入比功率〔kW/(m3/min)〕： 6.8GA75+P A 10型号：GA75+P A 10备案号：2010-19-4791-311265 能效等级： 1备案公布时间：2010-7-7所属产品类别：容积式空气压缩机备案详细：生产者名称：阿特拉斯.科普柯（无锡）压缩机有限公司机组输入比功率〔kW/(m3/min)〕：7.0。
阿特拉斯空压机介绍1.机型认识G系列代表喷油机GA单级压缩，流量0.82~84.7m3/min，功率5.5~500KW（3，5，7，11，15，18，22，30，37，45，55，75，90，110，132，160，180，200，250，315，355，400，450，500），排气压力7.5bar，8.5bar，10bar，13barGR双级压缩GX小型移动式螺杆机，流量0.24~1.6m3/min。
率2~11KW（2，3，4，5，6，7，11）排气压力7.5bar，8.6bar。
GAR系列铁路机车车辆专用喷油螺杆压缩机，流量0.6~3.7m3，功率5~30KW。
Z系列代表无油机ZA单级压缩（水冷，压力在3.5bar左右）ZE单级压缩（风冷，压力在3.5~4bar）ZT双级压缩（风冷，压力在4~13bar）ZR双级压缩（水冷，压力在4~13 bar左右）X系列代表移动机XAS：单级压缩，低风压压力在4~13bar左右XRV：双级压缩，高风压SF系列无油涡选压缩机，流量0.6~3.7m3/min，功率1~15KW（1，4，6，8，11，15），排气压力8bar，10bar。
FX系列冷冻式干燥器，流量0.42~20.7m3/min2。
机组系列号分类AII：GA90以下原装进口机（不包括GA90）AIF：FA90以上原装进口机（包括GA90以及所以无油机）ARP：年限较久的空压机，1990年以前生产的。
WAC：无锡组装机机组核心部分为进口成本，其他为国产。
2000年以前生产的尾数为6位，2000年以后生产的尾数为10位。
GA160P—7.5的含义：160代表马达额定输入轴功率，7.5代表最大工作压力P代表标准箱式空压机，C代表经济型，SP代表标准箱式空压机，FF代表全性能空压机（内置干燥机），W代表水冷机，CP代表标准经济型，什么都不标的为风冷机。
阿特拉斯固定式无油螺杆压缩机操作说明
1.安装：在进行操作之前，首先要将压缩机正确地安装在一个平稳的
地面上，并保证其周围有足够的空间进行维修和保养。
同时，应该确保电
源供应稳定，并符合电气要求。
3.压缩：将需要压缩的物料送入压缩机的进气口，并确保阀门打开，
以保证压缩机正常工作。
注意检查压缩机的压力表，确保工作压力在正常
范围内。
4.运行监测：在压缩机开始运行后，应随时监测压力表的读数，确保
运行压力稳定。
同时，还需监测电机运行状态，确保其运转平稳，无异常
震动。
5.停机：当压缩工作完成后，应及时关闭压缩机，并将进气口的阀门
关闭。
同时，还需确保压力表的读数归零，电机停止运行后才能断开电源。
在断电之前，要确保所有排气口都已关闭。
6.清洁维护：根据压缩机的工作时间和运行情况，定期对压缩机进行
清洁和维护。
首先，要清理排气口和进气口上的灰尘和杂质，以保证良好
的通风效果。
其次，要定期检查传动系统、滤芯、润滑油、接线等部件的
正常运行情况，进行必要的维修和更换。
7.安全操作：在操作过程中，应严格遵守压缩机的安全操作规程。
禁
止在压缩机周围堆放易燃易爆物品，确保通风良好。
不得擅自拆卸、改装
压缩机部件，以免发生意外事故。
阿特拉斯空压机的技术参数及特点耐用的阿特拉斯空压机主机和无油螺杆技术是机组的核心，这使它成为业界比较大的机器,性能好的转子，可靠的大齿轮传动系统，先进的涂层，耐用的滚珠轴承系统，不锈钢空气密封，和独特的迷宫式密封设计，该设计提供了防止泄漏和腐蚀的双重保护。
几十年使用无油螺杆空压机的经验告诉我们，转子涂层是提高空压机性能的重要因素，专为无油空压机设计，由于其优越的表面附着力，和承受环境温度变化的能力，涂层为转子和主发动机外壳，提供了很好的保护。
环境温度设计，解决了不必要的停机，引起的散热不好，机组采用不锈钢管接头、铝水分离器及防腐元件，延长机组使用寿命，保证高品质的压缩空气，多种选择，您可以选择风冷或水冷式机组，两个单元都有较好的性能，同时，有很多选择供您选择，以满足您的不同需要，如户外安装，低温保护等选择。
阿特拉斯空压机智能控制，操作仪表面板，采用背光液晶屏，触摸按键，操作简单方便，功能齐全，所有参数均可预置，在显示屏上，可显示各种操作参数，显示警告、故障停机原因，并具有完善的自我诊断、监控功能，对故障原因和定位进行内存保存，也可通过通信接口与顺序，或用户DCS系统连接，实现多台机组之间的联合控制或远程自动控制，标准配置界面，用于远程信号监控或用户DCS连接。
减振技术，空压机、电机、油气分离器等主要部件，都是通过减振器安装在共同的底座上,运行平稳可靠，无振动，机组不需要专门建造基础或预埋地脚螺栓，安装非常方便。
无以伦比的可靠性，与其它产品种类的空压机相比，旋转运动功能部件，减少了企业很多的问题。
混合永磁电机内，没有一个电机通过轴承，直接驱动空压机，在运行时无需考虑不同齿轮、滑轮、皮带、联轴器和轴封等运动主要部件的磨损或更换。
阿特拉斯空压机的技术，独特的永磁电机智能设备，以及主机和电机，直接连接驱动系统,可以在更大的气体范围内，提供更多的压缩空气，而不增加功耗，在满负荷情况下，可以以比较小的能耗产生比较大的气体量，当负荷率低于百分之四十时，仍然保证这种效率，在整个气体调节速度范围内的运行效率高达百分之九十五。
阿特拉斯GA系类空压机操作与维护本文件适用于本集团阿特拉斯GA110、GA132、GA160型号的喷油螺杆空压机。
一、启动与停机运行前，先检查检查油位计是否在者绿色区域上部或则橙色区域、加卸载压力、报警温度和启动时间等的参数设定是否正确或则要求范围内，控制和停机装置功能是否正常，接地是否良好。
A．启动1．打开供气阀。
2．接通电源，检查电源指示灯是否点亮。
3．按加载或则F2按钮，机组开始运行，几秒后压缩机开始自动加载运行，出口压力开始升高，当上升到设定卸载值后机组将进行自动卸载。
低于设定加载值时将自动加载。
B．手动停机1．按下卸载“○”键或则F3键，令压缩机卸载。
2．等几秒钟后，压缩机开始卸载。
3．关闭供气阀。
4．打开手动排污阀。
C、运行中注意事项1．如果自动运行指示灯亮着，那表明控制器正自动控制电机的起动和停止；在某一刻电机如果停着，也有可能会突然自动起动起来。
请操作员注意安全。
2．定期检查PLC控制上的各个读数是否在正常范围内，如出口压力是否在6-8bar之间（制单系统需求压力），出口温度是否在80-95℃之间，空气过滤器真空值是否大于，油分压差是否小于——1bar等。
3．为了限制电机的温升，应防止设备频繁启停机。
二、维修与保养1、经常检查自动排污阀是否运转正常，或者手动排污。
2、经常注意油位计是否在者绿色区域上部或则橙色区域，如未到达应及时加油补充。
3、电脑控制器有一个可编制的保养时钟，当保养时钟到达设置的周期，指示灯就会点亮。
现场管理人员应及时处理。
4、维修工作应在机组停机状态下进行，且主电源切断，机器冷却下。
必须采取措施以免点机器突然启动。
维修应采用质量可靠的备品备件，并使用正确的维修工具。
5、定期维护设备。
附表如下：三、点检1、检查机体和周围是否清洁，隔音材料是否完好。
2、每次开机和运行中注意转子转动情况，如有异常响声或则振动，应立即处理。
3、检查各个压力、温度参数是否在正常范围内，控制和停机装置功能是否正常，接地是否良好。
阿特拉斯ZT110型空气压缩机操作规程中国石油西部管道公司西气东输二线年月(注：此为HSE作业指导书扉页)签字职务日期编制人：叶建军、王蕾审核人：付明福批准人：目录1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 操作内容 (1)5 风险提示 (12)6 应急处置 (13)7 附件 (14)1范围本标准规定了安装在西气东输二线管道站场阿特拉斯ZT110型空气压缩机的操作方法和要求。
本标准适用于安装在西气东输二线管道站场阿特拉斯ZT110型空气压缩机。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T10893-1989 《压缩空气干燥器规范与试验》GB150-1998 《钢制压力容器》3术语和定义编制说明：本规程所直接引用的术语和定义。
4操作内容4.1初次开机4.1.1旋紧ZT压缩机上的拉杆在初次开机前必须旋紧拉杆。
执行以下操作：（1）检查是否已拆卸所有运输用固定装置；（2）检查压缩机是否无压力；（3）手动旋紧拉杆的螺母；（4）旋紧防松螺母。
4.1.2油路检查观察孔（SG）中的油是否可见。
4.1.3起动（1）检查变压器T1上的电压选择连线是否连接正确；（2）检查电气装置是否符合规定；（3）接通电源；（4）检查齿轮箱是否已加满油；（5）起动电动机，然后立即停机；（6）检查旋转方向是否正确：面向电动机驱动轴为逆时针（联轴器外壳上也可能有箭头）；（7）运行压缩机几分钟；（8）停止运行压缩机并检查油位。
停机后油位必须位于油位观察孔的中部（如果停机时间较长，则油位观察孔中的油位可能上升）。
如有必要，加满油，注意油的型号要正确。
4.1.4调节混合空气对于ZT压缩机，关闭阀位于冷却器隔室中，调节阀位于压缩机隔室中。

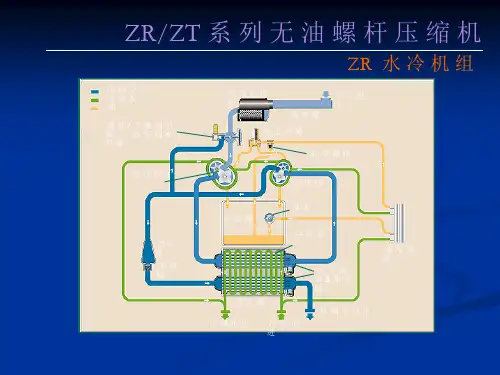

ZT/ZR 15-45, ZT/ZR 37 和50VSD15-50 千瓦 (20-67hp)7.5 和 8.6 巴 (e) - 110 和 125 磅/平方英寸（表压）37-125 l/s - 2.2-7.5 m3/min - 78-265 cfm 无油… 无风险： 对于压缩空气，无油空气不再是特殊生产过程中的专用气体。
它不过是不同的压缩空气需求中的首选解决方案。
您将来要用无油空气吗？ 请用选择的 ZR/ZT15-50 系列压缩机来评价产品特点。
• 100 % 无油空气 • 没有冷凝液处理问题 • 设备操作和保养方便 • 在产品寿命期内性能稳定性能优点• 完全集成并带消音的配置• 所有元件的兼容性可以确保最佳效率和最高可靠性• 可选择内置制冷 (ID) 干燥器或者吸附型(IMD) 干燥器• 以实现高品质终端产品和可靠的生产流程• 两种隔音罩可供选择，要求低噪音可选标准隔音罩，要求极低噪音可选 WorkPlace AirSystem (工作场地空气系统） • 可以直接在工作环境中安装，最合理地使用宝贵空间，降低安装和运行成本• IP 55 驱动电动机• 以法兰安装的电动机易于对中。
• 两级双齿压缩转子同高效的中冷却器和后冷却器相连• 确保低能耗和精确的运行压力• 37 和 50 千瓦 VSD 均可用• 实现最大程度节能• Ele ktronikon ®, 高级电子监控和通信系统 确保压缩机的高效自动控制X 透视图有 ID 制冷干燥器的 ZT 50 VSD低噪音径流式风扇内置的 VSD 变频器低噪音径流式风扇使用低噪音径流式风扇可以在尽可能降低噪音的同时确保机组高效冷却。
内置的 VSD 变频器VSD 变频器内置在压缩机里，确保全面兼容性。
Elektronikon 控制模块MKIV Elektronikon的集成确保机器所有关键参数受到监控。
也可以确保简单连接Elektronikon 控制模块到工厂管理系统，以及连接到因特网实现远距离监控。
【关键字】标准阿特拉斯·科普柯无油螺杆压缩机ZR/ZT 110-750-FF & ZR/ZT 132-900 VSD-FF110-935 kw/150-1253 hp实现最高生产效率的最佳捷径可靠性，安全性和节能要实现最高生产效率的最佳捷径就是降低运行成本。
阿特拉斯·科普柯的Z系列压缩机能有效节能，并确保使用安全—只有无油压缩机才能100%避免油污染的危险，保证永久的可靠性。
我们不仅仅着眼于当前，而是日复一日，年复一年，保持最少的维护成本，最长的保养间隔。
经验丰富的合作伙伴阿特拉斯·科普柯是世界压缩空气领域的先驱，在压缩空气系统方面拥有超过100年的制造和应用经验。
集成化设计集成管件，内置枯燥机，内置变频驱动，100%匹配元件，一体化控制......是保证机组可靠性的唯一方法。
绝无烦恼的安装和运行阿特拉斯·科普柯Z系列空压机室真正即装即用。
将机器放在平地上，连接好电源和空气出口......然后按下开机按钮。
100%安全可靠工艺、产品和环境都免受污染威胁。
阿特拉斯·科普柯提供唯一获得TUV认证的无油空气压缩机（ISO 8573-1 CLASS 0)尖端核心技术阿特拉斯·科普柯洞悉每一种压缩原理，能为您所需的压力和流量提供最佳的节能方案。
最佳驱动固定转速机器的最佳状态时满载运行，但若气量需求经常波动，使用变频式压缩机可做到高达35%的节能。
最优化的系统多台空压机可以进行中央控制，可以缩小调节压力带，实现最低能耗。
Z转子5年质保基于对技术能力和产品质量的充分自信，阿特拉斯·科普柯成为第一家对无油螺杆压缩机转子提供5年无条件质保的生产制造商；您只需要购买和使用阿特拉斯·科普柯的纯正备件，并按照压缩机使用手册进行日常操作和维护保养；专业跟踪服务一份阿特拉斯·科普柯的全球性售后服务合同能保证您正确地进行预防性保养，及时的反馈使用信息和提供纯正的备品备件......能量回收压缩过程中产生的热量可以回收并很好地用于吸热装置中，如楼宇供热等。
