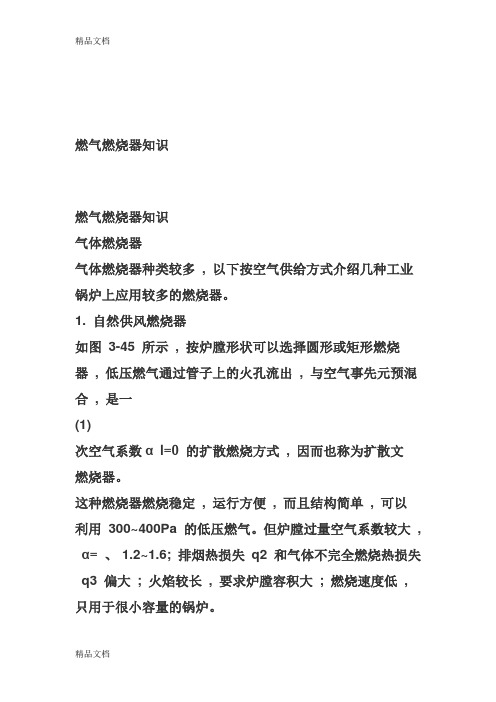

燃气燃烧器知识燃气燃烧器知识气体燃烧器气体燃烧器种类较多, 以下按空气供给方式介绍几种工业锅炉上应用较多的燃烧器。
1. 自然供风燃烧器如图3-45 所示, 按炉膛形状可以选择圆形或矩形燃烧器, 低压燃气通过管子上的火孔流出, 与空气事先元预混合, 是一(1)次空气系数α l=0 的扩散燃烧方式, 因而也称为扩散文燃烧器。
这种燃烧器燃烧稳定, 运行方便, 而且结构简单, 可以利用300~400Pa 的低压燃气。
但炉膛过量空气系数较大,α= 、1.2~1.6; 排烟热损失q2 和气体不完全燃烧热损失q3 偏大; 火焰较长, 要求炉膛容积大; 燃烧速度低, 只用于很小容量的锅炉。
2. 引射式燃烧器它的种类繁多。
按燃烧方式分, 它有部分空气预混合的本生燃烧方式和空气预混合的无焰燃烧方式两种。
所用的引射介质可以是空气, 也可以是一定压力的燃气, 前者需要鼓风装置。
(1) 大气式引射燃烧器如图3-46 所示。
燃气以一定流速自喷嘴进入引射器, 在引射器的缩口处将一次空气( α1=0.45~(2)0.65) 引入, 两者经混合后流向燃烧器头部, 由直径为2~10mm 的火孔流出, 以本生火焰形式燃烧。
这种燃烧器也只用于小型锅炉, 它适用于各种低压燃气, 而且不需要鼓风装置。
但热负荷太大, 结构笨重。
(2) 空气引射式燃烧器如图3-47 所示。
压头为5000~600OPa 的空气经喷嘴通过引射器的缩口处时, 形成负压, 把低压的燃气从四个管孔吸人, 两种气体在混合管中混合形成均匀的气体混合物, 它流向火孔出口, 并在与出口处相连接的稳焰火道中燃(4)烧。
图中所示的燃烧器是与全部燃烧空气预混合的无焰燃烧器, 炉膛出口过量空气系数小, 燃烧强度高, 但需要鼓风装置, 耗电大, 适用于带有空气预热器的阻力较大的正压锅炉。
3. 鼓风式燃烧器鼓风式燃烧器一般由分配器、燃气分流器和火道组成。
种类较多, 常用的有旋流式和平流式两种。
热水锅炉的燃烧器热水锅炉是现代生活中常见的一种供暖设备，它可以为我们提供舒适的温暖环境。
而作为热水锅炉的核心部件之一，燃烧器则具有至关重要的作用。
下面将对热水锅炉的燃烧器进行详细介绍。
一、燃烧器的原理及种类燃烧器是将燃料和空气混合并点燃的装置，使其产生的热能被传递到热水锅炉中，使其工作。
燃烧器的种类较多，常用的有燃油燃烧器、燃气燃烧器和生物质燃烧器等。
其中，燃油燃烧器是常见的一种燃烧器，它可以将液态的燃料喷入燃烧室，并通过点火器使之燃烧。
由于燃油比较稳定，所以燃油燃烧器通常是锅炉自带，且容易使用。
燃气燃烧器则是将气体燃料送入燃烧室，并以点火器点燃。
它可以使用天然气或液化气等燃料，但由于天然气和液化气在输送过程中可能会泄漏，因此使用时需要严格掌握安全措施。
而生物质燃烧器则是将生物质燃料送入燃烧室，并通过点火器使其燃烧。
生物质燃料包括木材、麦秸等，使用时需要特别注意其湿度和密度等因素，以保证燃烧效果。
二、燃烧器的结构及功能燃烧器通常由固定架、燃料系统、空气系统和点火系统等组成。
其中，燃料系统包括燃料箱、输油泵、喷嘴等部分，用于将燃料输送到燃烧器中。
空气系统则包括风机、进气口等部分，用于将空气引入燃烧室中。
燃烧器的一个重要功能就是调节燃料和空气的比例，以保证燃料能够充分燃烧，同时尽可能减少废气的排放。
为了达到这个目的，燃烧器通常会根据锅炉的负荷情况和外界温度等因素进行自动调节。
同时，燃烧器也需要具有一定的安全性，必须能够保证燃烧时不会出现漏气、燃烧不充分或过热等现象。
因此，在使用燃烧器时，一定要注意使用方法和安全措施。
三、燃烧器的维护与保养为了保证燃烧器的正常工作，需要进行一定的维护和保养。
首先，应定期清洗燃烧器内部的积碳和油污，以确保燃烧器的燃烧效率。
其次，需要检查燃烧器的稳定性和安全性，以确定是否需要更换某些部件或修理设备。
最后，还需要检查燃烧器的线路和控制系统，以确保它们能够正常工作。
总之，燃烧器是热水锅炉的重要组成部分，它对锅炉的工作效率和安全性有着至关重要的影响。
加热炉燃烧器简介加热炉燃烧器是一种用于提供火焰和高温的装置，用于加热炉或其他工业过程中的热处理。
它的主要功能是将燃料与氧气混合并点燃，产生高温火焰，以提供所需的热能。
构成加热炉燃烧器通常由以下几个主要部分组成：1.燃料供应系统燃料供应系统负责将燃料输送到燃烧器中。
常见的燃料包括天然气、重油、煤炭等。
燃料供应系统通常包括燃料储罐、输送管道、泵和喷嘴等。
2.氧气供应系统氧气供应系统提供燃烧所需的氧气。
通常，空气中的氧气含量不足以支持完全燃烧，所以需要额外供应纯氧或富氧气体。
氧气供应系统通常由氧气储罐、输送管道和控制阀等组成。
3.点火系统点火系统用于点燃燃料和氧气混合物。
常见的点火方式包括电火花、火焰点火器和燃烧器蓝火等。
4.燃烧腔燃烧腔是燃料和氧气混合并燃烧的区域。
它通常由耐高温材料构成，以确保腔体能够承受高温和压力。
5.控制系统控制系统负责监测和调节燃烧器的工作状态。
它通常包括传感器、控制阀和计算机控制单元等。
控制系统可以实现自动控制和安全保护等功能。
工作原理加热炉燃烧器的工作原理可以简述如下：1.燃料和氧气混合燃料和氧气在供应系统中混合。
燃料的供给通常由燃料泵和喷嘴控制，而氧气的供给通常由氧气储罐和控制阀控制。
2.点燃混合物点火系统将燃料和氧气混合物点燃，形成火焰。
点火系统通常通过电火花或其他点火设备实现。
3.燃烧过程点燃的燃料和氧气混合物进入燃烧腔，在高温条件下发生燃烧反应。
燃料和氧气之间的化学反应会产生热能和废气。
4.温度控制控制系统监测燃烧器的工作状态，并根据需要调节燃料和氧气的供给量，以控制炉膛的温度。
应用领域加热炉燃烧器在许多工业领域中被广泛应用，例如：•钢铁和冶金工业：用于冶炼金属和炼钢过程中的加热和热处理。
•石化工业：用于石油和化工生产过程中的加热和脱硫等。
•玻璃工业：用于玻璃制造中的熔化和成型过程。
•陶瓷工业：用于陶瓷制造中的烧结和干燥过程。
•食品工业：用于食品加工和烘烤过程中的加热。
燃气燃烧器知识汇总介绍一、燃气燃烧器的原理燃气燃烧器的原理是将燃气与空气混合后在燃烧室内点火燃烧，产生高温和热能。
燃气燃烧器主要由燃烧器本体、燃烧器控制系统和燃气供应系统等组成。
燃气通过燃气管道进入燃烧器本体，与空气混合后在燃烧室内进行燃烧。
燃烧器控制系统通过控制燃气和空气的比例、调节燃气的压力和监测燃烧状态等，保证燃烧过程的安全和经济稳定。
二、燃气燃烧器的分类根据使用的燃气类型不同，燃气燃烧器可以分为天然气燃烧器、液化石油气（LPG）燃烧器和人工煤气燃烧器等。
根据燃烧方式的不同，燃气燃烧器可以分为预混合燃烧器和燃尽燃烧器两种。
预混合燃烧器是将燃气和空气事先混合后再进入燃烧室进行燃烧，燃料利用率高。
燃尽燃烧器是将燃气和空气分别进入燃烧室，通过调整燃气和空气的比例来控制燃烧的强弱和稳定性。
三、燃气燃烧器的工作流程燃气燃烧器的工作流程一般包括点火、引燃和燃烧三个阶段。
首先，燃气燃烧器通过燃气供应系统将燃气引入燃烧室。
然后，在燃烧室内通过点火装置点燃混合气体，形成火焰。
最后，燃气和空气在燃烧室内进行充分的燃烧，释放热能。
四、燃气燃烧器的应用燃气燃烧器的应用广泛，包括工业制造、电力发电、采暖供热、冶金热处理、炼油、化工等行业。
在工业生产过程中，燃气燃烧器以其高效、环保、安全的特点被广泛应用于高温炉、干燥设备、烘炉、玻璃窑炉、烟囱等燃烧装置。
五、燃气燃烧器的优点相比其它类型的燃烧器，燃气燃烧器具有以下几个优点：1.高效性：燃气燃烧器的燃烧效率高，能源利用率高，有助于节约能源和降低生产成本。
2.环保性：燃气燃烧器在燃烧过程中的排放物少，无烟尘、无黑烟、无污染物，对环境友好。
3.安全性：燃气燃烧器具有自动控制系统，能够实时监测燃气的压力、浓度和温度等，保证燃烧过程的安全稳定。
4.灵活性：燃气供应方便，无需储存油料，减少物料处理和存储的成本和占地。
5.维护成本低：燃气燃烧器结构简单，维护成本相对较低。
六、燃气燃烧器的安全性1.定期维护：定期对燃气燃烧器进行维护，检查燃气管道、点火装置、燃烧室等部件的工作状态和性能。
第二章燃气热水器基础知识一、气体知识1、气体分类目前，国内燃气热水器所用气种多为以下三类：液化石油气、天燃气、人工煤气。
1.1、液化石油气主要成份：丙烷、丁烷特性：1、属于易燃、易爆气体2、对人体有麻醉作用3、450度的自燃点4、气中含量大于2%时，遇火会爆炸5、比空气重2倍左右，在一定压力下可溶入水1.2、天燃气主要成份：甲烷特性：1、自燃点在550度,2、比空气轻，不溶入水3、甲烷白身无毒，但含量超标使人室息4、因夭燃气中含有硫化氢，对人体有，当超过1.5MG/L时使人死亡5、家规定硫化氢在天燃气小于20MG/M36、天燃气的热量是煤的2倍，当由气体压缩为液体后体积为原来的1/600.1.3、人工煤气成份：氢、甲烷、一氧化碳特性:1、自燃点300---500度2、因含有一氧化碳对人体严重有，国家规定含量小于1%,3、当在空气中含量大于5%时遇火爆炸2、常用名词2.1热值：乂称发热量，是指每标准立方米燃气完全燃烧放出的热量，以是否包含水蒸气潜热在内分为高、低值Z分，一般以低热值为依据。
2. 2闪点：在一定温度下火焰接触到热气与空气时闪出火花，这种短暂的燃烧。
2. 3燃点:又称着火点，是指燃气超过闪点能保持连续燃烧的最低温度。
燃气正常燃烧时，应呈蓝色火焰，不出现冋火、脱焰、和离焰现象。
2. 4冋火：当火焰不在燃烧火口头部燃烧，而进入火口内部进行燃烧的现象。
原因是火焰的传播速度超过了燃气流速引起异常响声或噪音，严重时引起爆炸。
2. 5离焰和脱焰：是一种不完全燃烧现象，火焰部分离开火口的现象叫离焰；完全脱离火口的现象叫脱焰。
2. 6规格：是指在额定燃气压力下（煤气100pa,天燃气2000 pa,液化石油气3000 pa）冷水流过热水器, 温度升25摄氏度每分钟流出热水的量。
常见8L、10L、12L （L表示升）2. 7热效率：有较利用的热量点燃完全燃烧热量的百分比，热水器热效率大于80亂3、烟气屮的一氧化碳含量：D、Q型小于0.6% P、G、W型小于0.1%使用屮的一氧化碳含量规定：自购买Zl I起一年内按国标岀厂标准:燃气灶具0. 05%,直排式热水器0. 03%, 平衡式热水器0. 10%, 一年以上灶具0. 14%,育排式热水器0. 14%,烟道式和平衡式热水器0. 28%二、燃气热水器的分类：（一）按照安装位置或者排气方式分类1、直排式：热水器使用时，燃烧所需要空气取白室内，燃烧后的废气排至室内，由于使用直排式燃气热水器，若通风不良，易造成一氧化碳屮毒死亡等恶性事故，目前国家己禁止使用浴用；2、烟道排气式；此种燃气热水器燃烧时所需空气取自室内，燃烧示的废气通过烟道排至室外，但如果安装在室内又没有按要求安装烟道，其造成的危害远大于肓排式，3、平衡式：此种燃气热水器燃烧是所需空气取自室外，燃烧的废气通过烟道排至室外，整个燃烧系统与室内隔开，使用安全可靠，但排烟部分结构复杂。
1、分类家用燃烧器具是人们有目的利用燃气燃烧产生热能为日常生活服务的设备。
家用燃烧器具的种类很多，归纳起来大致分为五大类。
①炊事用具类：燃气灶、燃气烤箱灶、燃气饭锅、燃气烤箱、燃气烤炉、燃气保温器；②采暖供冷用具类：燃气采暖器、燃气空调机；③热水器用具类：燃气热水器、燃气锅炉、浴槽水加热器；④洗涤干燥用具类：燃气热水洗衣机、干燥机、熨烫设备；⑤冷藏用具类：燃气冰箱、燃气冷柜；2、基本结构和工作原理家用燃气燃烧器具由供气系统、燃烧器、点火装置、控制装置和自动保护安全装置及壳体、支架等部件组成。
①燃烧器的种类、特性及性能要求OA扩散式燃烧器扩散式燃烧器是依靠燃气自身扩散作用与空气自然混合进行燃烧，表现为燃气从火孔流出，:O特点：构造简单，运行可靠，燃烧十分稳定。
有利使用低压气源。
P<300Pa的气源能正常燃烧。
缺点：火焰较长，燃烧室大；空气量大，燃烧温度较低；容易产生不完全燃烧；使用天然气时，因火孔流速低，需加大燃烧室截面。
适用：低压人工燃气的热水器、沸水器OB大气式燃烧器通过引射预先混入一部分空气，在二次空气作用下进行完全燃烧。
表现为预混空气的燃气从火孔流出，<1特点：火焰短，火力强，燃烧温度高。
适用多种特性的燃气，热效率高，燃烧完全，烟气中CO 含量少，不需鼓风设备。
缺点：燃烧不够稳定。
主要是一次空气系数与燃气的组成和性质有关，需要有经验的专业人士进行调试确定。
适用：低压燃气家用燃气燃烧器属于低压燃气用具，大多采用大气式燃烧方式。
OC无焰式燃烧器燃气已混合所需全部空气后燃烧，不需二次空气。
特点：燃烧热效率高，燃烧效果好。
缺点：燃烧不稳定，应避风。
适用：燃气红外烤箱、取暖器及灶具OD燃烧器一般性能要求I热效率高，产生热量能得到充分利用H热负荷能满足工艺需要的热量或燃烧温度III燃烧稳定，并有一定的抗风能力IV燃烧噪声小V燃烧烟气中有害组分少VI结构紧凑，使用安全，可靠方便，产品成本低当然，决定燃烧器使用的优劣，还有气源、安装质量、通风状态等因素。

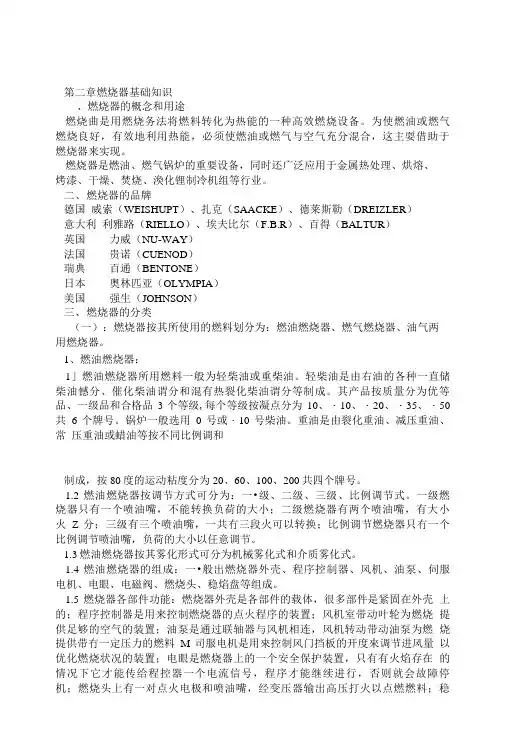

第二章燃烧器基础知识、燃烧器的概念和用途燃烧曲是用燃烧务法将燃料转化为热能的一种高效燃烧设备。
为使燃油或燃气燃烧良好，有效地利用热能，必须使燃油或燃气与空气充分混合，这主耍借助于燃烧器来实现。
燃烧器是燃油、燃气锅炉的重要设备，同时还广泛应用于金属热处理、烘熔、烤漆、干燥、焚烧、渙化锂制冷机组等行业。
二、燃烧器的品牌德国威索（WEISHUPT）、扎克（SAACKE）、德莱斯勒（DREIZLER）意大利利雅路（RIELLO）、埃夫比尔（F.B.R）、百得（BALTUR）英国力威（NU-WAY）法国贵诺（CUENOD）瑞典百通（BENTONE）日本奥林匹亚（OLYMPIA）美国强生（JOHNSON）三、燃烧器的分类（一）：燃烧器按其所使用的燃料划分为：燃油燃烧器、燃气燃烧器、油气两用燃烧器。
1、燃油燃烧器：1」燃油燃烧器所用燃料一般为轻柴油或重柴油。
轻柴油是由右油的各种一直储柴油憾分、催化柴油谓分和混有热裂化柴油谓分等制成。
其产品按质量分为优等品、一级品和合格品3个等级,每个等级按凝点分为10、・10、・20、・35、・50共6个牌号。
锅炉一般选用0号或・10号柴油。
重油是由裂化重油、减压重油、常压重油或蜡油等按不同比例调和制成，按80度的运动粘度分为20、60、100、200共四个牌号。
1.2燃油燃烧器按调节方式可分为：一•级、二级、三级、比例调节式。
一级燃烧器只有一个喷油嘴，不能转换负荷的大小；二级燃烧器有两个喷油嘴，有大小火Z分；三级有三个喷油嘴，一共冇三段火可以转换；比例调节燃烧器只冇一个比例调节喷油嘴，负荷的大小以任意调节。
1.3燃油燃烧器按其雾化形式可分为机械雾化式和介质雾化式。
1.4燃油燃烧器的组成：一•般出燃烧器外壳、程序控制器、风机、油泵、伺服电机、电眼、电磁阀、燃烧头、稳焰盘等组成。
1.5燃烧器各部件功能：燃烧器外壳是各部件的载体，很多部件是紧固在外壳上的；程序控制器是用来控制燃烧器的点火程序的装置；风机室带动叶轮为燃烧提供足够的空气的装置；油泵是通过联轴器与风机相连，风机转动带动油泵为燃烧提供带冇一定压力的燃料M司服电机是用來控制风门挡板的开度來调节进风量以优化燃烧状况的装置；电眼是燃烧器上的一个安全保护装置，只有有火焰存在的情况下它才能传给程控器一个电流信号，程序才能继续进行，否则就会故障停机；燃烧头上有一对点火电极和喷油嘴，经变压器输出高压打火以点燃燃料；稳焰盘是用来调节直流风和旋流风配比的装置。
