第2章三、思考题2-1 直流电动机有哪几种调速方法？各有哪些特点？答：调压调速，弱磁调速，转子回路串电阻调速，变频调速。
特点略。
2-2 简述直流PWM 变换器电路的基本结构。
答：直流PWM 变换器基本结构如图，包括IGBT 和续流二极管。
三相交流电经过整流滤波后送往直流PWM 变换器，通过改变直流PWM 变换器中IGBT 的控制脉冲占空比，来调节直流PWM 变换器输出电压大小，二极管起续流作用。
2-3 直流PWM 变换器输出电压的特征是什么？答：脉动直流电压。
2-4 为什么直流PWM 变换器-电动机系统比V-M 系统能够获得更好的动态性能？答：直流PWM 变换器和晶闸管整流装置均可看作是一阶惯性环节。
其中直流PWM 变换器的时间常数Ts 等于其IGBT 控制脉冲周期（1/fc），而晶闸管整流装置的时间常数Ts 通常取其最大失控时间的一半（1/（2mf）。
因fc 通常为kHz 级，而f 通常为工频（50 或60Hz为一周内），m 整流电压的脉波数，通常也不会超过20，故直流PWM 变换器时间常数通常比晶闸管整流装置时间常数更小，从而响应更快，动态性能更好。
2-5 在直流脉宽调速系统中，当电动机停止不动时，电枢两端是否还有电压？电路中是否还有电流？为什么？答：电枢两端还有电压，因为在直流脉宽调速系统中，电动机电枢两端电压仅取决于直流PWM 变换器的输出。
电枢回路中还有电流，因为电枢电压和电枢电阻的存在。
2-6 直流PWM 变换器主电路中反并联二极管有何作用？如果二极管断路会产生什么后果？答：为电动机提供续流通道。
若二极管断路则会使电动机在电枢电压瞬时值为零时产生过电压。
2-7 直流PWM 变换器的开关频率是否越高越好？为什么？答：不是。
因为若开关频率非常高，当给直流电动机供电时，有可能导致电枢电流还未上升至负载电流时，就已经开始下降了，从而导致平均电流总小于负载电流，电机无法运转。
2=8 泵升电压是怎样产生的？对系统有何影响？如何抑制？答：泵升电压是当电动机工作于回馈制动状态时，由于二极管整流器的单向导电性，使得电动机由动能转变为的电能不能通过整流装置反馈回交流电网，而只能向滤波电容充电，造成电容两端电压升高。
电力拖动自动控制系统思考题答案Company number【1089WT-1898YT-1W8CB-9UUT-92108】第2章三、思考题2-1直流电动机有哪几种调速方法各有哪些特点答：调压调速，弱磁调速，转子回路串电阻调速，变频调速。
特点略。
2-2简述直流PWM变换器电路的基本结构。
答：直流PWM变换器基本结构如图，包括IGBT和续流二极管。
三相交流电经过整流滤波后送往直流PWM变换器，通过改变直流PWM变换器中IGBT的控制脉冲占空比，来调节直流PWM变换器输出电压大小，二极管起续流作用。
2-3直流PWM变换器输出电压的特征是什么答：脉动直流电压。
2=4为什么直流PWM变换器-电动机系统比V-M系统能够获得更好的动态性能答：直流PWM变换器和晶闸管整流装置均可看作是一阶惯性环节。
其中直流PWM变换器的时间常数Ts等于其IGBT控制脉冲周期（1/fc），而晶闸管整流装置的时间常数Ts通常取其最大失控时间的一半（1/（2mf）。
因fc通常为kHz级，而f通常为工频（50或60Hz）为一周内），m整流电压的脉波数，通常也不会超过20，故直流PWM变换器时间常数通常比晶闸管整流装置时间常数更小，从而响应更快，动态性能更好。
2-5在直流脉宽调速系统中，当电动机停止不动时，电枢两端是否还有电压电路中是否还有电流为什么答：电枢两端还有电压，因为在直流脉宽调速系统中，电动机电枢两端电压仅取决于直流PWM变换器的输出。
电枢回路中还有电流，因为电枢电压和电枢电阻的存在。
2-6直流PWM变换器主电路中反并联二极管有何作用如果二极管断路会产生什么后果答：为电动机提供续流通道。
若二极管断路则会使电动机在电枢电压瞬时值为零时产生过电压。
2-7直流PWM变换器的开关频率是否越高越好为什么答：不是。
因为若开关频率非常高，当给直流电动机供电时，有可能导致电枢电流还未上升至负载电流时，就已经开始下降了，从而导致平均电流总小于负载电流，电机无法运转。
习题解答（供参考）习题二2.2 系统的调速范围是1000~100min r ，要求静差率s=2%，那么系统允许的静差转速降是多少？ 解：10000.02(100.98) 2.04(1)n n sn rpm D s ∆==⨯⨯=-系统允许的静态速降为2.04rpm 。
2.3 某一调速系统，在额定负载下，最高转速特性为0max 1500min n r =，最低转速特性为0min 150min n r =，带额定负载时的速度降落15min N n r ∆=，且在不同转速下额定速降不变，试问系统能够达到的调速范围有多大？系统允许的静差率是多少？解：1）调速范围 max min D n n =(均指额定负载情况下）max 0max 1500151485N n n n =-∆=-= min 0min 15015135N n n n =-∆=-= max min 148513511D n n ===2) 静差率 01515010%N s n n =∆==2.4 直流电动机为P N =74kW,UN=220V ，I N =378A ，n N =1430r/min ，Ra=0.023Ω。
相控整流器内阻Rrec=0.022Ω。
采用降压调速。
当生产机械要求s=20%时，求系统的调速范围。
如果s=30%时，则系统的调速范围又为多少？？解：()(2203780.023)14300.1478N N a N Ce U I R n V rpm =-=-⨯=378(0.0230.022)0.1478115N n I R C e r p m ∆==⨯+=[(1)]14300.2[115(10.2)] 3.1N D n S n s =∆-=⨯⨯-= [(1)]14300.3[115(10.3)] 5.33N D n S ns =∆-=⨯⨯-=2.5 某龙门刨床工作台采用V-M 调速系统。
已知直流电动机60,220,305,1000min N N N N P kW U V I A n r ====，主电路总电阻R=0.18Ω,Ce=0.2V•min/r,求：（1）当电流连续时，在额定负载下的转速降落N n ∆为多少？ （2）开环系统机械特性连续段在额定转速时的静差率N S 多少？（3）若要满足D=20,s ≤5%的要求，额定负载下的转速降落N n ∆又为多少? 解：(1)3050.180.2274.5/min N N n I R Ce r ∆=⨯=⨯= (2) 0274.5(1000274.5)21.5%N N S n n =∆=+=(3) [(1)]10000.05[200.95] 2.63/min N n n S D s r ∆=-=⨯⨯=2.6 有一晶闸管稳压电源，其稳态结构图如图所示，已知给定电压*8.8u U V =、比例调节器放大系数2P K =、晶闸管装置放大系数15S K =、反馈系数γ=0.7。
《电力拖动自动控制系统—运动控制系统》(第四版)课后习题答案对于《电力拖动自动控制系统—运动控制系统》的学习，在课后应该做一些练习题加以巩固。
一下是给大家的《电力拖动自动控制系统—运动控制系统》(第四版)课后习题答案，希望对你有帮助。
一判断题1弱磁控制时电动机的电磁转矩属于恒功率性质只能拖动恒功率负载而不能拖动恒转矩负载。
(Ⅹ)2采用光电式旋转编码器的数字测速方法中，M法适用于测高速，T法适用于测低速。
(√)3只有一组桥式晶闸管变流器供电的直流电动机调速系统在位能式负载下能实现制动。
(√)4直流电动机变压调速和降磁调速都可做到无级调速。
(√)5静差率和机械特性硬度是一回事。
(Ⅹ)6带电流截止负反馈的转速闭环系统不是单闭环系统。
(Ⅹ)7电流—转速双闭环无静差可逆调速系统稳态时控制电压Uk的大小并非仅取决于*速度定Ug的大小。
(√)8双闭环调速系统在起动过程中，速度调节器总是处于饱和状态。
(Ⅹ)9逻辑无环流可逆调速系统任何时候都不会出现两组晶闸管同时封锁的情况。
(Ⅹ)10可逆脉宽调速系统中电动机的转动方向(正或反)由驱动脉冲的宽窄决定。
(√)11双闭环可逆系统中，电流调节器的作用之一是对负载扰动起抗扰作用。
(Ⅹ)与开环系统相比，单闭环调速系统的稳态速降减小了。
(Ⅹ)12α=β配合工作制的可逆调速系统的制动过程分为本组逆变和它组制动两阶段(√)13转速电流双闭环速度控制系统中转速调节为PID调节器时转速总有超调。
(Ⅹ)14电压闭环相当于电流变化率闭环。
(√)15闭环系统可以改造控制对象。
(√)16闭环系统电动机转速与负载电流(或转矩)的稳态关系，即静特性，它在形式上与开环机械特性相似，但本质上却有很大的不同。
17直流电动机弱磁升速的前提条件是恒定电动势反电势不变。
(√)18直流电动机弱磁升速的前提条件是恒定电枢电压不变。
(Ⅹ) 19电压闭环会给闭环系统带来谐波干扰，严重时会造成系统振荡。
(√)20对电网电压波动来说，电压环比电流环更快。

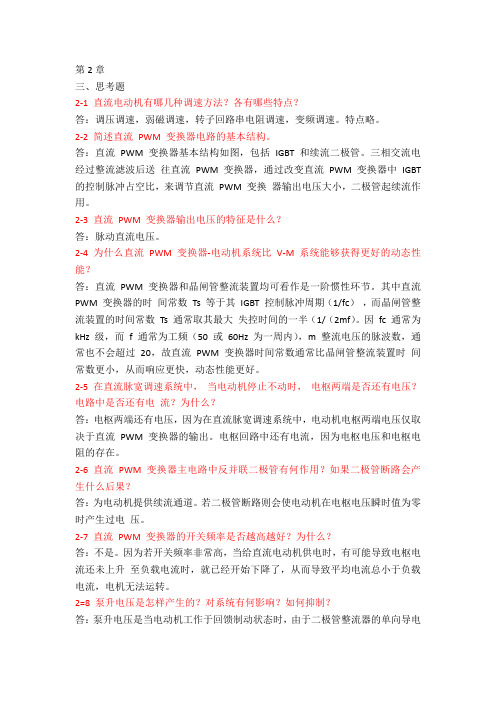

第2章三、思考题2-1 直流电动机有哪几种调速方法？各有哪些特点？答：调压调速，弱磁调速，转子回路串电阻调速，变频调速。
特点略。
2-2 简述直流PWM 变换器电路的基本结构。
答：直流PWM 变换器基本结构如图，包括IGBT 和续流二极管。
三相交流电经过整流滤波后送往直流PWM 变换器，通过改变直流PWM 变换器中IGBT 的控制脉冲占空比，来调节直流PWM 变换器输出电压大小，二极管起续流作用。
2-3 直流PWM 变换器输出电压的特征是什么？答：脉动直流电压。
2-4 为什么直流PWM 变换器-电动机系统比V-M 系统能够获得更好的动态性能？答：直流PWM 变换器和晶闸管整流装置均可看作是一阶惯性环节。
其中直流PWM 变换器的时间常数Ts 等于其IGBT 控制脉冲周期（1/fc），而晶闸管整流装置的时间常数Ts 通常取其最大失控时间的一半（1/（2mf）。
因fc 通常为kHz 级，而f 通常为工频（50 或60Hz为一周内），m 整流电压的脉波数，通常也不会超过20，故直流PWM 变换器时间常数通常比晶闸管整流装置时间常数更小，从而响应更快，动态性能更好。
2-5 在直流脉宽调速系统中，当电动机停止不动时，电枢两端是否还有电压？电路中是否还有电流？为什么？答：电枢两端还有电压，因为在直流脉宽调速系统中，电动机电枢两端电压仅取决于直流PWM 变换器的输出。
电枢回路中还有电流，因为电枢电压和电枢电阻的存在。
2-6 直流PWM 变换器主电路中反并联二极管有何作用？如果二极管断路会产生什么后果？答：为电动机提供续流通道。
若二极管断路则会使电动机在电枢电压瞬时值为零时产生过电压。
2-7 直流PWM 变换器的开关频率是否越高越好？为什么？答：不是。
因为若开关频率非常高，当给直流电动机供电时，有可能导致电枢电流还未上升至负载电流时，就已经开始下降了，从而导致平均电流总小于负载电流，电机无法运转。
2=8 泵升电压是怎样产生的？对系统有何影响？如何抑制？答：泵升电压是当电动机工作于回馈制动状态时，由于二极管整流器的单向导电性，使得电动机由动能转变为的电能不能通过整流装置反馈回交流电网，而只能向滤波电容充电，造成电容两端电压升高。
第2章三、思考题2-1 直流电动机有哪几种调速方法？各有哪些特点？答：调压调速，弱磁调速，转子回路串电阻调速，变频调速。
特点略。
2-2 简述直流PWM 变换器电路的基本结构。
答：直流PWM 变换器基本结构如图，包括IGBT 和续流二极管。
三相交流电经过整流滤波后送往直流PWM 变换器，通过改变直流PWM 变换器中IGBT 的控制脉冲占空比，来调节直流PWM 变换器输出电压大小，二极管起续流作用。
2-3 直流PWM 变换器输出电压的特征是什么？答：脉动直流电压。
2-4 为什么直流PWM 变换器-电动机系统比V-M 系统能够获得更好的动态性能？答：直流PWM 变换器和晶闸管整流装置均可看作是一阶惯性环节。
其中直流PWM 变换器的时间常数Ts 等于其IGBT 控制脉冲周期（1/fc），而晶闸管整流装置的时间常数Ts 通常取其最大失控时间的一半（1/（2mf）。
因fc 通常为kHz 级，而f 通常为工频（50 或60Hz为一周内），m 整流电压的脉波数，通常也不会超过20，故直流PWM 变换器时间常数通常比晶闸管整流装置时间常数更小，从而响应更快，动态性能更好。
2-5 在直流脉宽调速系统中，当电动机停止不动时，电枢两端是否还有电压？电路中是否还有电流？为什么？答：电枢两端还有电压，因为在直流脉宽调速系统中，电动机电枢两端电压仅取决于直流PWM 变换器的输出。
电枢回路中还有电流，因为电枢电压和电枢电阻的存在。
2-6 直流PWM 变换器主电路中反并联二极管有何作用？如果二极管断路会产生什么后果？答：为电动机提供续流通道。
若二极管断路则会使电动机在电枢电压瞬时值为零时产生过电压。
2-7 直流PWM 变换器的开关频率是否越高越好？为什么？答：不是。
因为若开关频率非常高，当给直流电动机供电时，有可能导致电枢电流还未上升至负载电流时，就已经开始下降了，从而导致平均电流总小于负载电流，电机无法运转。
2=8 泵升电压是怎样产生的？对系统有何影响？如何抑制？答：泵升电压是当电动机工作于回馈制动状态时，由于二极管整流器的单向导电性，使得电动机由动能转变为的电能不能通过整流装置反馈回交流电网，而只能向滤波电容充电，造成电容两端电压升高。
第2章三、思考题2-1 直流电动机有哪几种调速方法？各有哪些特点？答：调压调速，弱磁调速，转子回路串电阻调速，变频调速。
特点略。
2-2 简述直流PWM 变换器电路的基本结构。
答：直流PWM 变换器基本结构如图，包括IGBT 和续流二极管。
三相交流电经过整流滤波后送往直流PWM 变换器，通过改变直流PWM 变换器中IGBT 的控制脉冲占空比，来调节直流PWM 变换器输出电压大小，二极管起续流作用。
2-3 直流PWM 变换器输出电压的特征是什么？答：脉动直流电压。
2-4 为什么直流PWM 变换器-电动机系统比V-M 系统能够获得更好的动态性能？答：直流PWM 变换器和晶闸管整流装置均可看作是一阶惯性环节。
其中直流PWM 变换器的时间常数Ts 等于其IGBT 控制脉冲周期（1/fc），而晶闸管整流装置的时间常数Ts 通常取其最大失控时间的一半（1/（2mf）。
因fc 通常为kHz 级，而f 通常为工频（50 或60Hz为一周内），m 整流电压的脉波数，通常也不会超过20，故直流PWM 变换器时间常数通常比晶闸管整流装置时间常数更小，从而响应更快，动态性能更好。
2-5 在直流脉宽调速系统中，当电动机停止不动时，电枢两端是否还有电压？电路中是否还有电流？为什么？答：电枢两端还有电压，因为在直流脉宽调速系统中，电动机电枢两端电压仅取决于直流PWM 变换器的输出。
电枢回路中还有电流，因为电枢电压和电枢电阻的存在。
2-6 直流PWM 变换器主电路中反并联二极管有何作用？如果二极管断路会产生什么后果？答：为电动机提供续流通道。
若二极管断路则会使电动机在电枢电压瞬时值为零时产生过电压。
2-7 直流PWM 变换器的开关频率是否越高越好？为什么？答：不是。
因为若开关频率非常高，当给直流电动机供电时，有可能导致电枢电流还未上升至负载电流时，就已经开始下降了，从而导致平均电流总小于负载电流，电机无法运转。
2=8 泵升电压是怎样产生的？对系统有何影响？如何抑制？答：泵升电压是当电动机工作于回馈制动状态时，由于二极管整流器的单向导电性，使得电动机由动能转变为的电能不能通过整流装置反馈回交流电网，而只能向滤波电容充电，造成电容两端电压升高。

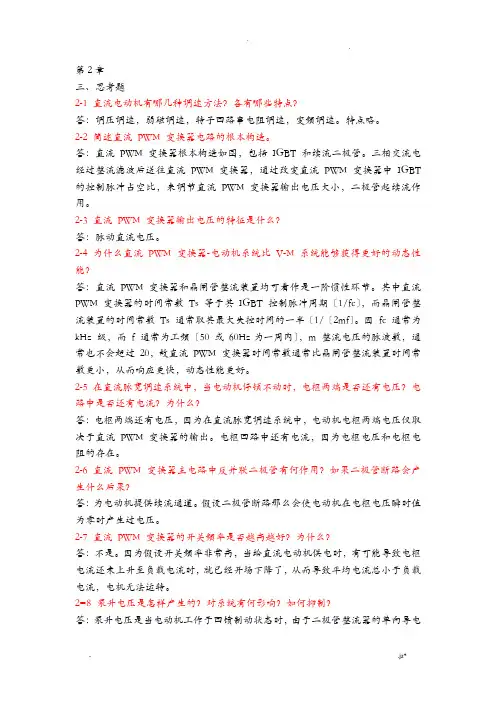

第2章三、思考题2-1 直流电动机有哪几种调速方法？各有哪些特点？答：调压调速，弱磁调速，转子回路串电阻调速，变频调速。
特点略。
2-2 简述直流PWM 变换器电路的根本构造。
答：直流PWM 变换器根本构造如图，包括IGBT 和续流二极管。
三相交流电经过整流滤波后送往直流PWM 变换器，通过改变直流PWM 变换器中IGBT 的控制脉冲占空比，来调节直流PWM 变换器输出电压大小，二极管起续流作用。
2-3 直流PWM 变换器输出电压的特征是什么？答：脉动直流电压。
2-4 为什么直流PWM 变换器-电动机系统比V-M 系统能够获得更好的动态性能？答：直流PWM 变换器和晶闸管整流装置均可看作是一阶惯性环节。
其中直流PWM 变换器的时间常数Ts 等于其IGBT 控制脉冲周期〔1/fc〕，而晶闸管整流装置的时间常数Ts 通常取其最大失控时间的一半〔1/〔2mf〕。
因fc 通常为kHz 级，而f 通常为工频〔50 或60Hz为一周内〕，m 整流电压的脉波数，通常也不会超过20，故直流PWM 变换器时间常数通常比晶闸管整流装置时间常数更小，从而响应更快，动态性能更好。
2-5 在直流脉宽调速系统中，当电动机停顿不动时，电枢两端是否还有电压？电路中是否还有电流？为什么？答：电枢两端还有电压，因为在直流脉宽调速系统中，电动机电枢两端电压仅取决于直流PWM 变换器的输出。
电枢回路中还有电流，因为电枢电压和电枢电阻的存在。
2-6 直流PWM 变换器主电路中反并联二极管有何作用？如果二极管断路会产生什么后果？答：为电动机提供续流通道。
假设二极管断路那么会使电动机在电枢电压瞬时值为零时产生过电压。
2-7 直流PWM 变换器的开关频率是否越高越好？为什么？答：不是。
因为假设开关频率非常高，当给直流电动机供电时，有可能导致电枢电流还未上升至负载电流时，就已经开场下降了，从而导致平均电流总小于负载电流，电机无法运转。
2=8 泵升电压是怎样产生的？对系统有何影响？如何抑制？答：泵升电压是当电动机工作于回馈制动状态时，由于二极管整流器的单向导电性，使得电动机由动能转变为的电能不能通过整流装置反应回交流电网，而只能向滤波电容充电，造成电容两端电压升高。
5.8两电平PWM 逆变器主回路，采用双极性调制时，用“1”表示上桥臂开通，“0”表示上桥臂关断，共有几种开关状态，写出其开关函数。
根据开关状态写出其电压空间矢量表达式，画出空间电压矢量图。
解：两电平PWM 逆变器主回路：~2dU 2d U ACB'O采用双极性调制时，忽略死区时间影响，用“1”表示上桥臂开通，“0”表示下桥臂开通，逆变器输出端电压：122dx x d x U S u U S ⎧=⎪⎪=⎨⎪-=⎪⎩ (21)2dx x U u S =-，以直流电源中点'O 为参考点2()j j A B C u u e u e =++γγs uA SB SC SA uB uC us u0u 02dU - 2dU - 2dU - 01u1 0 02dU 2dU -2dU -23d U 2u1 1 02dU 2dU 2d U - 323j d U e π3u0 1 02d U - 2dU 2d U - 2323j d U e π 4u0 1 12dU - 2dU 2dU 23j d U e π 5u0 0 12d U - 2d U - 2dU 4323j d U e π 6u 1 0 12dU 2d U - 2dU 5323j d U e π 7u1 1 1 2dU 2dU 2dU 0空间电压矢量图：1u 2u 3u 70,u u 6u 5u 4u5.9当三相电压分别为AO u 、BO u 、CO u ，如何定义三相定子电压空间矢量AO u 、BO u 、COu 和合成矢量s u ，写出他们的表达式。
解：A,B,C 为定子三相绕组的轴线，定义三相电压空间矢量：2AO j BO j CO u u e u e===γγAO BO CO u u u合成矢量：2j j AO BO CO u u e u e =++=++γγs AO BO CO u u u u(0j e A )(γj e B )(2γj e C AOu BOu COu su BOu COu5.10忽略定子电阻的影响，讨论定子电压空间矢量s u 与定子磁链s ψ的关系，当三相电压AO u 、BO u 、CO u 为正弦对称时，写出电压空间矢量s u 与定子磁链s ψ的表达式，画出各自的运动轨迹。
电力拖动自动控制系统_第四版_课后答案思考题第2章三、思考题2-1 直流电动机有哪几种调速方法,各有哪些特点,答:调压调速，弱磁调速，转子回路串电阻调速，变频调速。
特点略。
2-2 简述直流 PWM 变换器电路的基本结构。
答:直流 PWM 变换器基本结构如图，包括 IGBT 和续流二极管。
三相交流电经过整流滤波后送往直流 PWM 变换器，通过改变直流 PWM 变换器中 IGBT 的控制脉冲占空比，来调节直流 PWM 变换器输出电压大小，二极管起续流作用。
2-3 直流 PWM 变换器输出电压的特征是什么, 答:脉动直流电压。
2=4 为什么直流 PWM 变换器-电动机系统比 V-M 系统能够获得更好的动态性能, 答:直流 PWM 变换器和晶闸管整流装置均可看作是一阶惯性环节。
其中直流PWM 变换器的时间常数 Ts 等于其 IGBT 控制脉冲周期(1/fc) ，而晶闸管整流装置的时间常数 Ts 通常取其最大失控时间的一半(1/(2mf)。
因 fc 通常为 kHz 级，而 f 通常为工频(50 或 60Hz) 为一周内 ) ，m 整流电压的脉波数，通常也不会超过 20，故直流 PWM 变换器时间常数通常比晶闸管整流装置时间常数更小，从而响应更快，动态性能更好。
2=5 在直流脉宽调速系统中，当电动机停止不动时，电枢两端是否还有电压,电路中是否还有电流,为什么, 答:电枢两端还有电压，因为在直流脉宽调速系统中，电动机电枢两端电压仅取决于直流 PWM 变换器的输出。
电枢回路中还有电流，因为电枢电压和电枢电阻的存在。
2-6 直流PWM 变换器主电路中反并联二极管有何作用,如果二极管断路会产生什么后果, 答:为电动机提供续流通道。
若二极管断路则会使电动机在电枢电压瞬时值为零时产生过电压。
2-7 直流 PWM 变换器的开关频率是否越高越好,为什么,答:不是。
因为若开关频率非常高，当给直流电动机供电时，有可能导致电枢电流还未上升至负载电流时，就已经开始下降了，从而导致平均电流总小于负载电流，电机无法运转。
第2章三、思考题2-1 直流电动机有哪几种调速方法？各有哪些特点？答：调压调速，弱磁调速，转子回路串电阻调速，变频调速。
特点略。
2-2 简述直流PWM 变换器电路的基本结构。
答：直流PWM 变换器基本结构如图，包括IGBT 和续流二极管。
三相交流电经过整流滤波后送往直流PWM 变换器，通过改变直流PWM 变换器中IGBT 的控制脉冲占空比，来调节直流PWM 变换器输出电压大小，二极管起续流作用。
2-3 直流PWM 变换器输出电压的特征是什么？答：脉动直流电压。
2=4 为什么直流PWM 变换器-电动机系统比V-M 系统能够获得更好的动态性能？答：直流PWM 变换器和晶闸管整流装置均可看作是一阶惯性环节。
其中直流PWM 变换器的时间常数Ts 等于其IGBT 控制脉冲周期（1/fc），而晶闸管整流装置的时间常数Ts 通常取其最大失控时间的一半（1/（2mf）。
因fc 通常为kHz 级，而 f 通常为工频（50 或60Hz）为一周内），m 整流电压的脉波数，通常也不会超过20，故直流PWM 变换器时间常数通常比晶闸管整流装置时间常数更小，从而响应更快，动态性能更好。
2=5 在直流脉宽调速系统中，当电动机停止不动时，电枢两端是否还有电压？电路中是否还有电流？为什么？答：电枢两端还有电压，因为在直流脉宽调速系统中，电动机电枢两端电压仅取决于直流PWM 变换器的输出。
电枢回路中还有电流，因为电枢电压和电枢电阻的存在。
2-6 直流PWM 变换器主电路中反并联二极管有何作用？如果二极管断路会产生什么后果？答：为电动机提供续流通道。
若二极管断路则会使电动机在电枢电压瞬时值为零时产生过电压。
2-7 直流PWM 变换器的开关频率是否越高越好？为什么？答：不是。
因为若开关频率非常高，当给直流电动机供电时，有可能导致电枢电流还未上升至负载电流时，就已经开始下降了，从而导致平均电流总小于负载电流，电机无法运转。
2=8 泵升电压是怎样产生的？对系统有何影响？如何抑制？答：泵升电压是当电动机工作于回馈制动状态时，由于二极管整流器的单向导电性，使得电动机由动能转变为的电能不能通过整流装置反馈回交流电网，而只能向滤波电容充电，造成电容两端电压升高。
泵升电压过大将导致电力电子开关器件被击穿。
应合理选择滤波电容的容量，或采用泵升电压限制电路。
2-9 在晶闸管整流器-电动机开环调速系统中，为什么转速随负载增加而降低？答：负载增加意味着负载转矩变大，电机减速，并且在减速过程中，反电动势减小，于是电枢电流增大，从而使电磁转矩增加，达到与负载转矩平衡，电机不再减速，保持稳定。
故负载增加，稳态时，电机转速会较增加之前降低。
2-10 静差率和调速范围有何关系？静差率和机械特性硬度是一回事吗？举个例子。
答：D=（nN/△n）（s/（1-s）。
静差率是用来衡量调速系统在负载变化下转速的稳定度的，）而机械特性硬度是用来衡量调速系统在负载变化下转速的降落的。
2-11 调速范围与静态速降和最小静差率之间有何关系？为什么必须同时提才有意义？答：D=（nN/△n）（s/（1-s）。
因为若只考虑减小最小静差率，则在一定静态速降下，允许）允许的最小转差率又大得不能满足要求。
因此必须同时提才有意义。
2=12 转速单闭环调速系统有哪些特点？改变给定电压能否改变电动机的转速？为什么？如果给定电压不变，调节转速反馈系数是否能够改变转速？为什么？如果测速发电机的励磁发生了变化，系统有无克服这种干扰的能力？（已验证）答：转速单闭环调速系统增加了转速反馈环节（由转速检测装置和电压放大器构成），可获得比开环调速系统硬得多的稳态特性，从而保证在一定静差率下，能够提高调速范围。
改变给定电压能改变电动机转速。
因为改变给定电压则改变实际转速反馈电压与给定电压的偏差，从而改变电力电子变换器的输出电压，即改变电动机的电枢电压，改变了转速。
调节转速反馈系数而不改变给定电压能改变转速。
因为改变转速反馈系数则改变实际转速反馈电压，而给定电压不变，则电压偏差改变，从而电力电子变换器输出电压改变，即电动机电枢电压改变，转速改变。
若测速发电机励磁发生变化，则反馈电压发生变化，当给定电压一定时，则电压偏差发生变化，从而转速改变。
故系统无克服测速发电机励磁发生变化干扰的能力。
2=13 为什么用积分控制的调速系统是无静差的？在转速单闭环调速系统中，当积分调节器的输入偏差电压△U=0 时，调节器的输出电压是多少？它决定于哪些因素？答：因为积分调节器能在电压偏差为零时仍有稳定的控制电压输出，从而克服了比例调节器必须要存在电压偏差才有控制电压输出这一比例控制的调速系统存在静差的根本原因。
当积分调节器的输入偏差电压为零时，调节器输出电压应为一个恒定的积分终值。
它取决于输入偏差量在积分时间内的积累，以及积分调节器的限幅值。
2=14 在无静差转速单闭环调速系统中，转速的稳态精度是否还受给定电源和测速发电机精度的影响？为什么？答：仍然受影响。
因为无静差转速单闭环调速系统只是实现了稳态误差为零，因此若给点电源发生偏移，或者测速发电机精度受到影响而使反馈电压发生改变，系统仍会认为是给定或转速发生改变，从而改变转速，以达到电压偏差为零。
2=15 在转速负反馈单闭环有静差调速系统中，当下列参数发生变化时系统是否有调节作用？为什么？（已验证）（1）放大器的放大系数Kp。
（2）供电电网电压Ud。
（3）电枢电阻Ra。
（4）电动机励磁电流If。
（5）转速反馈系数α。
答：（1）有。
假设Kp 减小，则控制电压减小，则电力电子变换器输出减小，则电动机转速下降；而电动机转速下降，则反馈电压减小，则偏差电压增大，则控制电压增大，则转速上升。
（2）有。
不解释。
（3）有。
不解释。
（4）有。
不解释。
（5）没有。
不解释。
2-16 在转速负反馈单闭环有静差调速系统中，突减负载后又进入稳定运行状态，此时晶闸管整流装置的输出电压Ud 较之负载变化前是增加、减少还是不变？在无静差调速系统中，突加负载后进入稳态时转速n 和整流装置的输出电压Ud 是增加、减少还是不变？（已验证）答：（1）Ud 减小。
因负载减小，转速上升，反馈电压增加，给定电压一定，偏差电压减小，控制电压减小，故输出电压减小。
（2）n 不变，Ud 增加。
转速负反馈调速系统转速仅取决于给定电压，故不变；略。
2-17 闭环调速系统有哪些基本特征？它能减少或消除转速稳态误差的实质是什么？一、可以作为填空题或简答题的2-1 简述直流电动机的调速方法。
答：直流调速系统常以（调压调速）为主，必要时辅以（弱磁调速），以（扩大调速范围），实现（额定转速以上调速）。
2-2 直流调压调速主要方案有（G-M 调速系统，V-M 调速系统，直流PWM 调速系统）。
2-3 V-M 调速系统的电流脉动和断续是如何形成的？如何抑制电流脉动？11-12 答：整流器输出电压大于反电动势时，电感储能，电流上升，整流器输出电压小于反电动势时，电感放能，电流下降。
整流器输出电压为脉动电压，时而大于反电动势时而小于，从而导致了电流脉动。
当电感较小或电动机轻载时，电流上升阶段电感储能不够大，从而导致当电流下降时，电感已放能完毕、电流已衰减至零，而下一个相却尚未触发，于是形成电流断续。
2-4 看P14 图简述V-M 调速系统的最大失控时间。
14 答：t1 时刻某一对晶闸管被触发导通，触发延迟角为α1，在t2>t1 时刻，控制电压发生变化，但此时晶闸管已导通，故控制电压的变化对它已不起作用，只有等到下一个自然换向点t3 时刻到来时，控制电压才能将正在承受正电压的另一对晶闸管在触发延迟角α2 后导通。
t3-t2 即为失控时间，最大失控时间即为考虑t2=t1 时的失控时间。
2-5 简述V-M 调速系统存在的问题。
16 答：整流器晶闸管的单向导电性导致的电动机的不可逆行性。
整流器晶闸管对过电压过电流的敏感性导致的电动机的运行不可靠性。
整流器晶闸管基于对其门极的移相触发控制的可控性导致的低功率因数性。
2-6 简述不可逆PWM 变换器（无制动电流通路与有制动电流通路）各个工作状态下的导通器件和电流通路。
17-18 2-7 调速时一般以电动机的（额定转速）作为最高转速。
2-8 （调速范围）和（静差率）合称调速系统的（稳态性能指标）。
2-8 一个调速系统的调速范围，是指（在最低转速时还能满足所需静差率的转速可调范围）。
2-9 简述转速反馈控制的直流调速系统的静特性本质。
答：在闭环系统中，每增加（或减少）一点负载，就相应地提高（或降低）一点电枢电压，使电动机在新的机械特性下工作。
因此闭环系统的静特性本质上就是无数开环机械特性上各取一个相应的工作点连接而成的。
2-10 简述比例反馈控制的规律。
答：比例控制的反馈控制系统是（被调量有静差）的控制系统；反馈控制系统的作用是（抵抗前向通道的扰动，服从给定）；反馈系统的精度依赖于（给定和反馈检测的精度）。
2-11 简述积分控制规律答：积分控制可以使系统在无静差的情况下保持恒速运行，实现无静差调速。
2-12 比例调节器和积分调节器有何不同？答：比例调节器的输出只取决于（输入偏差的现状），而积分调节器的输出则包含了（输入偏差量的全部历史）2-13 简述比例积分控制规律。
答：比例部分能（迅速响应控制作用），积分部分则（最终消除稳态偏差）。
2-14 微机控制的调速系统有什么特点？答：（信号离散化，信息数字化）。
2-15 旋转编码器分为哪几种？各有什么特点？答：绝对式编码器：常用语检测转角信号，若需要转速信号，应对转角微分。
增量式编码器：可直接检测转速信号。
2-16 数字测速方法有哪些精度指标？答：（分辨率，测速误差率）。
2-17 采用旋转编码器的数字测速方法有（M，T，M/T）。
高低全2-18 为什么积分需限幅？答：若没有积分限幅，积分项可能很大，将产生较大的退饱和超调。
2-19 简述带电流截止负反馈环节转速反馈调速系统机械特性的特点。
答：电流负反馈的作用相当于在主电路中串入一个大电阻KpKsR，导致当Id=Idcr 时，机械特性急剧下垂；比较电压Ucom 与给定电压Un* 作用一致，相当于把理想空载转速提高到n0`=(KpKs(Un*+Ucom))/(Ce(1+K))。
二、公式和特性1. 整流电压平均值：Ud0=(m/π)Umsin(m/π)cosα（Um/m_ 单相全波/ 三相半波/ 三相全波_√2U2/√2U2/√6U2/2/3/6）2.V-M 调速系统机械特性方程：n=(Ud0-IdR)/Ce3.晶闸管整流器最大失控时间：Tsmax=1/mf4.调速范围定义式：D=nmax/nmin5.静差率定义式：s=△n/n6.闭环静特性与开环静特性：ncl=(Ud0cl-IdR)/Ce=(KpKsUn*-IdR)/(Ce(1+K))nop=(Ud0op-IdR)/Ce=(KpKsUn*-IdR)/Ce7.调速范围，静差率和额定速降之间的关系式（开环和闭环）：D_=(nN/△n_)(s/(1-s))（△ncl= △nop/(1+K)）8.转速反馈控制直流调速系统的K 定义式及表达式：K=KpKsα/Ce 9.临界开环放大倍数Kcr=(Tm(Tl+Ts)+Ts^2)/(TlTs)<K（Tl=L/R | Tm=((GD^2)R)/(375CeCm)）10.各种数字测速方法其分辨率和测速误差率表达式：nM=(60M1)/(ZTc) | QM=60/(ZTc) | δM=1/M1 | nT=(60f0)/(ZM2) | QT=(Zn^2)/(60f0-Zn) | δT=1/(M2-1) | nMT=(60f0M1)/(ZM2)=nT?M1 | QMT=60/(ZTc)=QM | δMT=｛低速—>δT | 高速—>δM | 11.连续式PI 算式：?u(t)=Kpe(t)+(1/τ)∫(0_t)e(t)dt 12.位置式PI 算式：u(k)=Kpe(k)+(Tsam/τ)∑(i=0_k)e(i) 13.增量式PI 算式：△u(k)=u(k)-u(k-1)=Kp(e(k)-e(k-1))+(Tsam/τ)e(k) 1.V-M 调速-系统原理图：2.（无制动和有制动）直流PWM 变换器-电动机-电路原理图： 3.转速负反馈直流调速系统-系统原理图： 4.转速负反馈直流调速系统-静态结构图： 5.转速负反馈直流调速系统-动态结构图：6.带电流截止负反馈的闭环直流调速系统-静态结构图：1.有制动电流通路的不可逆PWM 变换器-直流电动机系统各工作状态下的电压和电流波形：2.带电流截止负反馈比例控制闭环直流调速系统-静特性：第3章三、思考题3-1 在恒流起动过程中，电枢电流能否达到最大值Idm？为什么？答：不能。
