《电力拖动与控制线路》复习题(附参考答案)

《电力拖动》期末复习题及答案一、填空1．位置开关是一种将机械信号转换为电气信号，以控制运动部件位置或行程的自动控制电器。

2．装入走线槽内的导线不要超过其容量的 70% ，以便于盖上线槽盖和以后的装配维修。

3．布线时，严禁损伤线芯和绝缘。

4．能在两地或多地控制同一台电动机的控制方式叫电动机的多地控制，其线路上各地的启动按钮要并联，停止按钮要串联。

5．常见的降压启动方法有四种：定子绕组串接电阻降压启动；自耦变压器降压启动；星—角降压启动；延边三角降压启动。

6．异步电动机作星—角降压启动时，每相定子绕组上的启动电压是正常工倍；启动电流是正常工作电流的 1/3 倍；启动转矩是正常工作转矩的 1/3 倍。

7．所谓制动，就是给电动机一个与转动方向相反的转矩使他迅速停转。

制动的方法一般有机械制动和电力制动两类。

8．当电动机切断交流电源后，立即在定子绕组的任意两相中通入直流电迫使电动机迅速停转的方法叫能耗制动。

9．三相异步电动机的调速方法有三种，一是改变电源频率调速，二是改变转差率调速，三是改变磁极对数调速。

10．使直流电动机反转的方法有电枢反接法和励磁绕组反接法两种。

11．电气设备的维修包括日常维护保养和故障检修两方面。

12．当电气设备发生故障后，切忌盲目随便动手检查。

在检修前，应通过问、看、听、摸来了解故障前后的操作情况和故障发生后出现的异常现象。

二、选择题1．双速电动机调速属于（C）调速方法。

A．变频 B．改变转差率 C．改变磁极对数2. 能够充分表达电气设备和电器的用途及线路工作原理的是（ A ）。

A．电路图 B．接线图 C．布置图3.熔断器的额定电流应（B）所装熔体的额定电流。

A．大于 B．大于或等于 C．小于4．机床电路中多采用（ C）系列熔断器作为短路保护。

A．RC1A B．RT0 C． RL15. 串励电动机采用电枢回路串联启动电阻的方法进行启动，目的是（ B ）。

A．增大启动转矩 B．限制启动电流 C．减小能量损耗6. 自动往返控制线路属于（ A ）。

电力拖动自动控制系统复习题及答案一、基础题1、反馈控制系统的作用是：抵抗扰动，服从给定。

2、带比例放大器的反馈控制闭环调速系统是有静差的调速系统，采用比例积分（PI）调节器的闭环调速系统是无静差的调速系统。

3、实际上运算放大器的开环放大系数并不是无穷大，特别是为了避免零点飘移而采用准IP调节器。

4、对于调速系统，最重要的动态性能是抗扰性能，主要是抗负载扰动和抗电网电压扰动的性能。

5、调速系统的动态指标以抗扰性能为主，而随动系统的动态指标则以动态跟随性能为主。

6、超调量的表达式为：δ＝(Cmax－C∞)/C∞×100％。

7、在基频以下，磁通恒定时转矩也恒定，属于恒转矩调速性质，而在基频以上，转速升高时转矩降低，属于恒功率调速。

8、当电动机由三相平衡正弦电压供电时，磁链幅值一定时，u S 的大小与电压角频率δ1 成正比，其方向则与磁链矢量正交。

9、调速系统的动态性能就是抵抗扰动的能力。

10、抗扰性能是反馈控制系统最突出的特征之一。

11、转速反馈闭环调速系统的精度信赖于给定和反馈检测精度。

12、比例调节器的输出只取决于输入偏差量的现状；而积分调节器的输出则包含了输入偏差量的全部历史。

13、在起动过程中转速调节器ASR经历了快速进入饱和、饱和、退饱和、三种情况。

14、自动控制系统的动态性能指标包括：跟随性能指标和扰动性能指标。

15、动态降落的表达式为：(△Cmax/Cb) ×100％。

16、基频以上变频调速属于恒功率调速。

17、异步电机的动态数学模型是一个高阶、非线性、强耦合的多变量系统。

18、两种最基本的直流调速方式为：调压调速方式和弱磁调速方式。

19、在典型II型系统性能指标和参数的关系分析中，引入了h，h 是斜率为–20dB/dec的中频段的宽度，称作中频宽。

20、Ws*＋W =W1* 是转差频率控制系统突出的特点或优点。

21、异步电机的数学模型由电压方程、磁链方程、转矩方程和运动方程组成。

电力拖动题库（附答案）一、单选题（共50题，每题1分，共50分）1、属于平面磨床的型号的是________。

A、CA6140B、M7130C、Z3050D、X62W正确答案：B2、对于CJ10—10型容量较小的交流接触器，一般采用灭弧。

A、双断口结构的电动力灭弧装置B、栅片灭弧装置C、纵缝灭弧装置D、以上都可以正确答案：A3、在具有过载保护的接触器自锁控制线路中，在按下停止按钮SB2切断控制电路时，接触器KM失电，此时电动机M 。

A、继续运转B、立即停止C、在惯性作用后停止D、加速运转正确答案：C4、对照明和电热等电流较平稳、无冲击电流的负载的短路保护，熔体的额定电流应________负载的额定电流。

A、小于B、不等于C、大于D、等于或稍大于正确答案：D5、由于X62W型卧式万能铣床中，圆工作台的控制回路要经过，所以任意一个方向的进给手柄不在零位时，都将使圆工作台停下来。

A、进给系统所有位置开关的动断触点B、进给系统所有位置开关的动合触点C、进给系统所有位置开关的动合及动断触点D、进给系统部分位置开关的动合及动断触点正确答案：A6、利用按一定时间间隔来控制电动机的工作状态称为时间控制原则。

A、电流继电器B、速度继电器C、时间继电器D、行程开关正确答案：C7、CA6140型车床低压照明灯采用______电压作为电源。

A、6VB、12VC、24VD、36V正确答案：C8、熔断器串接在电路中主要用作________。

A、隔离保护B、欠压保护C、短路保护D、过载保护正确答案：C9、电磁抱闸制动器制动和电磁离合器制动属于。

A、能耗制动B、反接制动C、机械制动D、电力制动正确答案：C10、对由直线电联系的交叉导线的连接点________。

A、可画也可不画小黑圆点B、要画小黑圆点C、不画小黑圆点D、要画空心圆点正确答案：B11、当启动按钮松开后，接触器通过自身的辅助常开触头使其线圈保持得电的作用称为。

A、短路B、过载C、互锁D、自锁正确答案：D12、电动机直接起动时的起动电流较大，一般为电动机额定电流的______倍。

电力及电机拖动考试题（附参考答案）一、单选题（共45题，每题1分，共45分）1.三相笼型感应电动机可以采用定子绕组串电阻减压起动，由于它的主要缺点是_____，所以很少采用此法。

()A、产生的起动转矩太小B、起动电流太大C、起动电流在电阻上产生的损耗太大D、产生的起动转矩太大正确答案：C2.三相感应电动机等效电路中的附加电阻（1/s-1）Rr'，反映的是____。

()A、传递到转子上的电磁功率B、转子转动时输出的机械能C、转子的铜耗D、转子转动时输入的电能正确答案：B3.三相感应电动机当转差率s=1时，此电动机为_____。

()A、制动状态B、同步运行状态C、额定运行状态D、起动状态正确答案：D4.适用于电动机容量较大且不允许频繁启动的降压启动方法是______。

()A、自耦变压器B、Y-△C、定子串电阻D、延边三角形正确答案：A5.电磁调速异步电动机又称为______。

()A、交流异步电动机B、滑差电动机C、步进电动机D、测速电动机正确答案：B6.一台三相变压器的联结组别为Y，y0，其中“0”表示变压器______的。

()A、高压绕组与低压绕组的相电势反相B、高压绕组与低压绕组的线电势同相C、高压绕组与低压绕组的相电势同相D、高压绕组与低压绕组的线电势反相正确答案：B7.电流互感器的准确度等级有0.2、0.5、1.0、______、10五级。

()A、2B、5C、3D、1.5正确答案：C8.一台绕线式三相感应电动机拖动起重机的主钩，若重物提升到一定高度后需停在空中，不使用抱闸等装置使卷筒停转的方法，可以采用的办法是_____。

()A、切断电动机电源电压B、降低电源电压C、对调定子绕组任意两出线端D、在转子回路中传入适当大的三相对称电阻正确答案：D9.电磁调速异步电动机主要由一台单速或多速的三相笼型异步电动机和______组成。

()A、电磁离合器B、机械离合器C、电磁转差离合器D、测速发电机正确答案：C10.在三相绕线式感应电动机转子串频敏变阻器起动的整个过程中，频敏变阻器的等效阻抗变化趋势是______。

第一单元常用低压电器及其安装、检测与维修课题1 低压电器的分类和常用术语一、填空题1.电动机2.电器3.1200 15004.低压配电电器低压控制电器5.自动切换电器非自动切换电器6.有触点电器无触点电器二、选择题1.A2.B3.C4.D课一、填空题1.短路保护2.串联3.熔体4.螺旋式无填料密封管式有填料密封管式快速式自复式9 插式1A 30A 25A10.熔器螺旋式 1 15A 2A11.瓷座瓷盖动触头静触头熔丝12.瓷帽熔断管瓷套上接线座13.熔断熔管14过电流短15.气体超导体液态金属钠16.限流动作时间短动作后不必更换熔体17.类型额定电压熔断器额定电流熔体额定电流18.等于大于等于大于大于19.垂直下上20.切断带负荷绝缘插拔器21.熔断管22.电源进线出线二、判断题（正确的打“√”号，错误的打“×”）1.×2.√3.×4.√5.√6.√7.×三、选择题（请把正确答案的字母填入括号1.A2.B3.B4.A5.B6.B 7四、问答题1.答：熔断器的额定电压是指熔果熔断器的实际工作电压大于其额定电压，熔体危险。

2.答：从熔断器的时的熔断时间随电流的增大而减小。

当电气设备发生间才熔断，有时甚至不熔断。

说明熔断器对过载明和电加热电路外，熔断器一般不宜用作过载保3. 器类型、额定电压、熔断器额定电流和熔体额定电流性质和短路电流的大小选用熔断器类型。

压必须等于或大于线路的额定电压；熔断器的额定电流必须等于额定电流；熔断器的分断能力应大于电路中可能出现的最大短路电流。

（3）体额定电流的选用1）对照明和电热等电流较平稳、无冲击电流的负载的短路保护，熔体的额定电流应等于或稍大于负载的额定电流。

2）对一台不经常启动且启动时间不长的电动机的短路保护，熔体的额定电流I应RN大于或等于1.5～2.5倍电动机额定电流IN ，即IRN≥(1.5～2.5)IN 。

3)对多台电动机的短路保护，熔体的额定电流应大于或等于其中最大容量电动机的额定电流INmax 的1.5～2.5 倍，加上其余电动机额定电流的总和∑IN，即IRN≥(1.5～2.5)INmax +∑IN 。

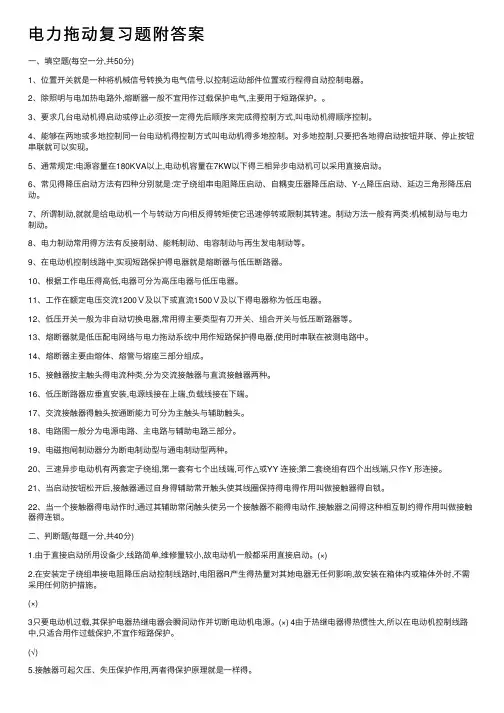

电⼒拖动复习题附答案⼀、填空题(每空⼀分,共50分)1、位置开关就是⼀种将机械信号转换为电⽓信号,以控制运动部件位置或⾏程得⾃动控制电器。

2、除照明与电加热电路外,熔断器⼀般不宜⽤作过载保护电⽓,主要⽤于短路保护。

3、要求⼏台电动机得启动或停⽌必须按⼀定得先后顺序来完成得控制⽅式,叫电动机得顺序控制。

4、能够在两地或多地控制同⼀台电动机得控制⽅式叫电动机得多地控制。

对多地控制,只要把各地得启动按钮并联、停⽌按钮串联就可以实现。

5、通常规定:电源容量在180KVA以上,电动机容量在7KW以下得三相异步电动机可以采⽤直接启动。

6、常见得降压启动⽅法有四种分别就是:定⼦绕组串电阻降压启动、⾃耦变压器降压启动、Y-△降压启动、延边三⾓形降压启动。

7、所谓制动,就就是给电动机⼀个与转动⽅向相反得转矩使它迅速停转或限制其转速。

制动⽅法⼀般有两类:机械制动与电⼒制动。

8、电⼒制动常⽤得⽅法有反接制动、能耗制动、电容制动与再⽣发电制动等。

9、在电动机控制线路中,实现短路保护得电器就是熔断器与低压断路器。

10、根据⼯作电压得⾼低,电器可分为⾼压电器与低压电器。

11、⼯作在额定电压交流1200Ｖ及以下或直流1500Ｖ及以下得电器称为低压电器。

12、低压开关⼀般为⾮⾃动切换电器,常⽤得主要类型有⼑开关、组合开关与低压断路器等。

13、熔断器就是低压配电⽹络与电⼒拖动系统中⽤作短路保护得电器,使⽤时串联在被测电路中。

14、熔断器主要由熔体、熔管与熔座三部分组成。

15、接触器按主触头得电流种类,分为交流接触器与直流接触器两种。

16、低压断路器应垂直安装,电源线接在上端,负载线接在下端。

17、交流接触器得触头按通断能⼒可分为主触头与辅助触头。

18、电路图⼀般分为电源电路、主电路与辅助电路三部分。

19、电磁抱闸制动器分为断电制动型与通电制动型两种。

20、三速异步电动机有两套定⼦绕组,第⼀套有七个出线端,可作△或YY 连接;第⼆套绕组有四个出线端,只作Y 形连接。

《电力拖动控制线路与技能训练》第一单元常用低压电器及其安装、检测与维修试卷一、单项选择题1.用于半导体功率元件及晶闸管的保护时,应选用( )。

(2 分)A.RC1A系列瓷插式B.RT0系列有填料封闭管式C.RM10系列D.RS或RLS系列快速熔断器2.对于额定电流在20A及以上的CJ10系列交流接触器,常采用( )灭弧。

(2 分)A.栅片灭弧装置B.纵缝灭弧装置C.双断口结构的电动力灭弧装置3.交流接触器线圈电压过低将导致( )。

(2 分)A.线圈电流显著增加B.线圈电流显著减小C.铁心涡流显著增加D.铁心涡流显著减小4.当通过继电器的电流超过预定值时就动作的继电器称为( )。

(2 分)A.欠电压继电器B.过电压继电器C.过电流继电器D.欠电流继电器5.DZ5-20系列低压断路器中的电磁脱扣器的作用是( )。

(2 分)A.欠压保护B.短路保护C.过载保护D.断相保护6.当通过继电器的电流减小到低于其整定值时就动作的继电器称为( )。

(2 分)A.欠电压继电器B.过电压继电器C.过电流继电器D.欠电流继电器7.通断能力是指开关电器在规定的条件下,能在给定的电压下( )的预期电流值。

(2 分)A.接通B.分断C.接通和分断8.接近开关按工作原理分有好多种,而最常用的接近开关为( )。

(2 分)A.光电型B.电容型C.高频振荡型9.热继电器中主双金属片的弯曲主要是由于两种金属材料的( )不同。

(2 分)A.机械强度B.导电能力C.热膨胀系数D.受到外力的作用10.低压开关一般为( )。

(2 分)A.非自动切换电器B.自动切换电器C.半自动切换电器D.自动控制电器二、判断题11.( )不同的生产机械其配电盘是不同的,所用电器的数量、型号、规格也不同。

(2 分)12.( )倒顺开关外壳上的接地螺钉应可靠接地。

(2 分)13.( )交流接触器的银或银合金触点在分断时电弧产生黑色的氧化膜电阻,会造成触点接触不良,因此必须锉掉。

电力拖动考试试题(有答案)期终考试电力拖动试题试题年级专业记分一、填空题(44分)1、电力拖动系统由四个基本部分组成，即（）、（）、（）和（）。

2、凡是根据外界指定的信号或要求，自动或手动接通和分断电路，断续或连续地实现对电路或非电对象转换、控制、保护和调节的（）都属于电器的范围。

低压电器通常是指工作在交流（）V及以下与直流（）V及以下电路中的电器。

3、主令电器是一种非自动切换的（）电器，它在控制电路中的作用是（）去控制接触器、继电器或其他电器执行元件的（），使电路（）或（），从而达到控制电力拖动系统的启动与停止以及改变系统的工作状态，实现生产机械的自动控制。

4、熔断器是低压电路及电力控制线路中一种最简单的过载和短路保护电器。

（）是熔断器的主要组成部分，一般制作熔体的材料有两种：一种是（）材料制成的不同直径的熔丝、由于（）、（），一般用于（）电路中。

另一种是（）材料（）较容易，但会引起（），一般用于（）电路中。

5、每一种熔体都有（）电流和（）电流两个参数。

（）电流是指长时间通过熔体而不熔断的电流值。

（）电流一般是熔体额定电流的2倍。

6、交流接触器的结构主要由（）、（）和（）三大部分组成。

7、交流接触器的电磁系统是用来操纵触头的闭合和断开的，它包括（）、（）和（）三部分。

交流接触器的铁心一般用（）叠压后铆成，以减少交变磁场在铁心中产生的（）和（）损耗，防止铁心过热。

交流接触器线圈的电阻较小，所以铜引起的发热较小。

为了增加铁心的散热面积，线圈一般做成（）而（）的圆筒状。

交流接触器的铁心上有一个短路铜环，称为（），它的作用是减少交流接触器吸合时产生的（）和（）。

8、继电器一般由（）机构、（）机构和（）机构等三个部分组成。

继电器一般用于控制（）电流电路，触头额定电流不大于（）。

二、选择题(12分)1、单台电动机的短路保护在选择熔体时，应考虑电机的启动电流。

因此熔体的额定电流应为电动机额定电流的【】倍。

A、1B、1.5~2.5C、4~7D、10~202、热继电器在对电动机作过载保护时，热继电器的整定电流应为电动机额定电流的【】倍。

电力拖动复习题+答案一、单选题（共50题，每题1分，共50分）1、正转控制线路只能控制电动机________。

A、双向启动B、双向启动和停止C、单向启动D、单向启动和停止正确答案：D2、CA6140车床M1和M2的过载保护是由各自的______来实现的，电动机采用接触器控制。

A、熔断器B、接触器C、低压断路器D、热继电器正确答案：D3、X62W 型卧式万能铣床主轴电动机M1的制动方式是。

A、电磁离合器制动B、电磁抱闸制动C、能耗制动D、反接制动正确答案：A4、当上下前后进给操作手柄扳向上端时，工作台向上运动，其控制回路必须经过位置开关的动断触点。

A、SQ6B、SQ5C、SQ5和SQ6D、SQ4正确答案：C5、在连续与点动混合正转控制线路中，点动控制按钮的常闭触头应与接触器自锁触头。

A、串接B、并接C、串接或并接正确答案：A6、断电制动型电磁抱闸制动器被广泛应用在上。

A、电动葫芦的绳轮B、起重机械C、铣床D、磨床正确答案：B7、起重机械电动机制动采用的方法是。

A、断电型抱闸制动B、反接制动C、电磁离合制动D、能耗制动正确答案：A8、根据电动机主回路电流的大小，利用来控制电动机的状态称为电流控制原则。

A、行程开关B、时间继电器C、电流继电器D、速度继电器正确答案：C9、X62W型卧式万能铣床电气控制线路中，实现主轴变速冲动的电器是。

A、位置开关SQ1B、位置开关SQ2C、转换开关SA3D、转换开关SA4正确答案：A10、在反接制动设施中，为保证电动机的转速被制动到接近零值时，能迅速切断电源，防止反向启动，常利用________来自动的及时切断电源。

A、交流接触器B、中间继电器C、时间继电器D、速度继电器正确答案：D11、要实现一台电动机启动后才允许另一台电动机启动的控制线路，一般称为A、自锁控制B、顺序控制C、多地控制D、联锁控制正确答案：B12、在生产过程中，若要限制生产机械运动部件的行程、位置或使其运动部件在一定范围内自动往返循环时，应在需要的位置安装。

电力拖动复习题大题及答案电力拖动复习题大题及答案电力拖动是现代工业中常用的一种传动方式，它通过电动机将电能转化为机械能，实现机械设备的运行。

在工程技术领域，电力拖动的应用非常广泛，涉及到电力系统、机械传动、自动化控制等多个方面。

为了帮助大家更好地理解电力拖动的原理和应用，下面将给出一些电力拖动的复习题大题及答案。

一、选择题1. 电力拖动系统中，下列哪一种电动机常用于驱动负载较大的设备？A. 直流电动机B. 交流异步电动机C. 交流同步电动机D. 步进电动机答案：B2. 在电力拖动系统中，控制电路中常用的元件是：A. 电容器B. 变压器C. 电感器D. 继电器答案：D3. 电力拖动系统中，下列哪种传动方式不属于电力传动？A. 齿轮传动B. 带传动C. 链传动D. 液压传动答案：D4. 电力拖动系统中，下列哪种控制方式可以实现电机的正反转？A. 单相控制B. 直流控制C. 变频控制D. 三相控制答案：C5. 在电力拖动系统中，下列哪种保护装置可以防止电机过载？A. 熔断器B. 隔离开关C. 接触器D. 电流互感器答案：A二、填空题1. 电力拖动系统中，电动机的输入功率为____，输出功率为____。

答案：电动机的输入功率为电源供给的功率，输出功率为电动机传递给负载的功率。

2. 电力拖动系统中，控制电路中常用的元件有____、____和____。

答案：控制电路中常用的元件有继电器、接触器和开关。

3. 电力拖动系统中，电动机的转速可以通过____控制。

答案：电动机的转速可以通过变频控制实现。

4. 电力拖动系统中，电动机的正反转可以通过____控制。

答案：电动机的正反转可以通过控制电路中的正反转开关实现。

5. 电力拖动系统中，常用的保护装置有____和____。

答案：常用的保护装置有熔断器和热继电器。

三、简答题1. 请简要介绍电力拖动系统的工作原理。

答案：电力拖动系统的工作原理是将电能转化为机械能，实现机械设备的运行。

电力拖动自动控制系统习题集附带参考答案集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]一、选择题1．转速电流双闭环调速系统中的两个调速器通常采用的控制方式是A ．PIDB ．PIC ．PD ．PD2．静差率和机械特性的硬度有关，当理想空载转速一定时，特性越硬，则静差率A ．越小B ．越大C ．不变D ．不确定3．下列异步电动机调速方法属于转差功率消耗型的调速系统是A ．降电压调速B ．串级调速C ．变极调速D ．变压变频调速根据能量转换的角度看，把调速系统分为三类第一类：转差功率消耗型，包括将电压调速，转差离合器调速，转子串电阻调速第二类：转差功率馈送型，包括串级调速，双馈电动机调速第三类：转差功率不变型，包括变极调速，变频变压调速4．可以使系统在无静差的情况下保持恒速运行，实现无静差调速的是A ．比例控制B ．积分控制C ．微分控制D ．比例微分控制积分控制可以使系统在无警察的情况下保持恒速运行，实现无静差调速5．控制系统能够正常运行的首要条件是A ．抗扰性B ．稳定性C ．快速性D ．准确性控制系统正常工作，稳定性是首要条件。

6．在定性的分析闭环系统性能时，截止频率ωc 越低,则系统的稳定精度A ．越高B ．越低C ．不变D ．不确定截止频率与相角裕度对应，截止频率越高，系统响应变快，但稳定性变差。

7．常用的数字滤波方法不包括A ．算术平均值滤波B ．中值滤波C ．中值平均滤波D ．几何平均值滤波8．转速电流双闭环调速系统中电流调节器的英文缩写是A ．ACRB ．AVRC ．ASRD ．ATR9．双闭环直流调速系统的起动过程中不包括A ．转速调节阶段B ．电流上升阶段C ．恒流升速阶段D ．电流下降阶段10．三相全波整流电路的平均整流电压为A ．20.9cos U αB ．21.17cos U αC ．22.34cos U αD ．21.35cos U α11．下列不属于双闭环直流调速系统启动过程特点的是A ．饱和非线性控制B ．转速超调C ．准时间最优控制D ．饱和线性控制12．下列交流异步电动机的调速方法中，应用最广的是A ．降电压调速B ．变极对数调速C ．变压变频调速D ．转子串电阻调速13．SPWM 技术中，调制波是频率和期望波相同的A ．正弦波B ．方波C ．等腰三角波D ．锯齿波14．下列不属于异步电动机动态数学模型特点的是A ．高阶B ．低阶C ．非线性D ．强耦合15．在微机数字控制系统的中断服务子程序中中断级别最高的是A ．故障保护B ．PWM 生成C ．电流调节D ．转速调节16．比例微分的英文缩写是A ．PIB ．PDC ．VRD ．PID 17．调速系统的静差率指标应以何时所能达到的数值为准A ．平均速度B ．最高速C ．最低速D ．任意速度 18．下列异步电动机调速方法属于转差功率馈送型的调速系统是A ．降电压调速B ．串级调速C ．变极调速D ．变压变频调速 19．在定性的分析闭环系统性能时，截止频率ωc 越高,则系统的稳定精度A ．越高B ．越低C ．不变D ．不确定 20．采用旋转编码器的数字测速方法不包括A ．M 法B ．T 法C ．M/T 法D ．F 法 21．转速电流双闭环调速系统中转速调节器的英文缩写是 A ．ACRB ．AVR C ．ASR D ．ATR 22．下列关于转速反馈闭环调速系统反馈控制基本规律的叙述中，错误的是 A ．只用比例放大器的反馈控制系统，其被调量仍是有静差的 B ．反馈控制系统可以抑制不被反馈环节包围的前向通道上的扰动 C ．反馈控制系统的作用是：抵抗扰动、服从给定 D ．系统的精度依赖于给定和反馈检测的精度 23．笼型异步电动机变压变频调速系统中基频以下调速，下列哪种方式控制性能最好 A ．恒1s U ω控制 B ．恒1rE ω控制 C ．恒1g E ω控制D ．恒1s E ω控制 24．SPWM 技术中，载波是频率比期望波高得多的A ．正弦波B ．方波C ．等腰三角波D ．锯齿波25．下列不属于交流异步电动机动态数学模型特点的是A ．高阶B ．线性C ．非线性D ．强耦合26．在微机数字控制系统的故障保护中断服务子程序中，工作程序正确的是A ．显示故障原因并报警——分析判断故障——封锁PWM 输出——系统复位B ．显示故障原因并报警——封锁PWM 输出——分析判断故障——系统复位C ．封锁PWM 输出——分析判断故障——显示故障原因并报警——系统复位D ．分析判断故障——显示故障原因并报警——封锁PWM 输出——系统复位27．正弦波脉宽调制的英文缩写是A ．PIDB ．PWMC ．SPWMD ．PD28．转速负反馈调速系统的静特性方程中K 的表达式为A ．s e K K C α=B ．p s e K K KC = C ．p s K K K α=D ．p s eK K K C α= 29．采用比例积分调节器的闭环调速系统一定属于A ．无静差调速系统B ．有静差调速系统C ．双闭环调速系统D ．交流调速系统30．异步电动机数学模型的组成不包括A ．电压方程B ．磁链方程C ．转矩方程D ．外部扰动二、填空题1．常用的可控直流电源有晶闸管整流器、静止式可控整流器、直流斩波器或脉宽调制变换器。

函授站：能源与环境学院课程名称：电力拖动与控制使用专业、年级：机械11 任课教师：考试方式：一、填空题（每空1分，共25分）1．某起重机的提升机构，所吊重物的重力为3400N，以0.42 m/s 的速度等速上升，此时电动机的转速为975r/min。

忽略传动损耗，那么折算到电动机轴上的负载转矩为N.m，折算到电动机轴上的重物的飞轮力矩为N.m2。

2．一台Z2型他励直流电动机的铭牌数据为：P N=4kW，U N=220V，I N=22.7A，n N=1500r/min。

已知铜损占总损耗的1/2。

则电枢电阻R a= Ω，电势系数C eΦN= V/( r/min)，转矩系数C eΦN= N.m/A，理想空载转速n0= r/min，额定转矩T N＝N.m。

3．他励直流电动机的调速方法有改变电压、改变电阻和改变磁通等方法。

4．他励直流电动机降低电枢端电压调速可以实现恒转矩调速；而在弱磁调速时可以实现恒功率调速。

5．电力拖动系统由电动机及其供电电源、传动机构、执行机构和电气控制装置等部分组成。

6．三相异步电动机的电磁转矩与异步电动机的转矩常数和电源电压的平方的乘积成正比。

异步电机接电源时，s=1时地电磁转矩称为起动转矩，当电动机各参数及电源频率不变时，它与电源电压的平方的平方成正比。

7．异步电动机的能耗制动过程中，改变定子绕组中直流电流和定子绕组串电阻的大小均可调节制动转矩的数值。

8．三相笼型异步电动机减压起动的方法有：定子绕组串电阻减压起动、星--三角减压起动、延边三角形减压起动等。

二、简答题（共35分）1．他励直流电动机的制动方法有哪几种？画出各自对应的人为机械特性图，并简述其特点。

（11分）答：他励直流电动机常用的的电气制动方法有：能耗制动、反接制动和发电回馈制动。

电枢回路串接电阻R pa时的人为特性人为机械特性方程为改变电源电压时的人为机械特性人为机械特性方程为改变磁通时的人为机械特性人为机械特性方程式为2．试列举出三种以上异步电动机的调速方法，简述其调速原理和特点。

电力拖动控制线路基本知识试题库及答案
一．判断题，对的打“√”，错的打“×”（每题1分，共60分）
1、熔断器的额定电流与熔体的额定电流含义相同。

（）
2、当熔体的规格过小时，可用多跟小规格的熔体并联代替一根大规
格的熔体。

（）
3、在更换新的熔体时，不能轻易改变熔体的规格，更不准随便使用铜丝或铁丝代替熔体。

（）
4、低压断路器只能起控制电路接通和断开的作用，不能起保护作用。

( )
5、低压断路器中电磁脱扣器的作用是实现失压保护。

( )
6、倒顺开关外壳上的接地螺钉应可靠接地。

（）
7、按下复合按钮时，其常开触头和常闭触头同时动作。

（）
8、当按下启动按钮然后再松开时，其常开触头一直处于闭合接通状态。

（）
9、接触器除用来通断大电流电路外，还具有欠电压和过电压保护功能。

（）
10、接触器触头的常开和常闭是指电磁系统味通电动作前触头的状态。

（）
11、直流接触器铁心端面不需要嵌装短路环。

（）
12、为了使直流接触器线圈散热良好，常常将线圈作成长又薄的圆筒形。

（）。

《电力拖动控制线路与技能训练》试卷（A 卷）（考试时间：60分钟）注意事项1、请按要求在试卷的标封处填写您的班级、姓名和学号。

2、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。

3、不要在试卷上乱写乱画，不要在标封区填写无关内容。

分，共12分）1、位置开关是一种将 信号转换为 信号，以控制运动部件位置或行程的自动控制电器。

2、除照明和电加热电路外，熔断器一般不宜用作 保护电气，主要用于 保护。

3、安装线槽时,应做到 、 、 和便于走线等。

4、要求几台电动机的启动或停止必须按一定的先后顺序来完成的控制方式，叫电动机的 。

5、 叫电动机的多地控制。

对多地控制，只要把各地的启动按钮 、停止按钮 就可以实现。

6、改变异步电动机的磁极对数调速称为 ，它是有级调速，且只适用于笼型异步电动机。

○”，错误的填“×”，每小都采用直接启动。

( )2．在安装定子绕组串接电阻降压启动控制线路时，电阻器R 产生的热量对其他电器无任何影响，故安装在箱体内或箱体外时，不需采用任何防护措施。

( )3．只要电动机过载，其保护电器热继电器会瞬间动作并切断电动机电源。

( )4．由于热继电器的热惯性大，所以在电动机控制线路中，只适合用作过载保护，不宜作短路保护。

( )5．接触器可起欠压、失压保护作用，两者的保护原理是一样的。

( )6.接触器的电磁线圈通电时，常开触头先闭合，常闭触头再断开。

( )7.对同一接触器而言，一般是触头压力越大，触头接触电阻越小。

( )8.接触器除用通断大电流电路外，还具有欠电压和过电流保护功能。

( )9.热继电器的触头系统一般包括一个常开触头和一个常闭触头。

( )10.空气阻尼式时间继电器的延时精度高，因此获得广泛应用。

( )11.各电器元件与走线槽内的导线要完全置于走线槽内，应合理走线，并尽可能做到横平竖直，垂直变换走向。

( )12．三相异步电动机直接启动的优点是所用电气设备少，线路简单，启动电流小。

一、填空题（25分）1、电力拖动是指用电动机拖动的工作机构，使之运转的一种方法。

2、低压电器是指工作在交流额定电压及以下，直流额定电压及以下的电器。

3、熔断器是低压配电网络和电力拖动系统中主要用作保护的电器。

熔断器主要由、和三部分组成。

4、RS0、RS3系列有填料快速熔断器主要用于的过电流保护。

5、熔体额定电流的选用对一台不经常启动且启动时间不长的电动机的短路保护，应有：。

6、低压断路器又叫，简称断路器。

它集控制和多种保护功能于一体，当电路中发生、和等故障时，它能自动跳闸切断故障电路。

7、当电路出现短路故障时，断路器会自动跳闸切断电路，该作用通过来完成。

8、HK开启式负荷开关用于一般的照明电路和功率小于的电动机控制线路中，9、的通断能力较低，不能用来分断故障电流10、接触器自锁控制线路不但能使电动机连续运转，而且还具有和保护作用。

11、电磁式继电器按在电路中的作用分为：、、。

12、是用来增加控制电路中的信号数量或将信号放大的继电器。

13、电流继电器的线圈在被测电路中，电压继电器的线圈在被测量的电路中。

14、电路图一般分、和。

15、通常规定：电源容量在以上，电动机容量在以下的三相异步电动机可采用直接启动。

常见的降压启动方法有降压启动、降压启动，降压启动、降压启动。

16、KTJ1系列凸轮控制器主要由、、、、和等部分组成。

共有对触头，对常开，对常闭。

17、万能转换开关触头的通断也可用触头分合表来表示。

表中“×”表示触头，空白表示触头。

18、常用的CJ10等系列交流接触器在额定电压下，能保证可靠吸合。

19、对三地或多地控制，只要把各地的并接、串接即可实现。

20、XJ10系列自耦减压启动箱由、、中间继电器、热继电器、和等电器元件组成。

二、选择题（每小题2分，共计20分）1、熔断器的核心是（）。

A、熔体B、熔管C、熔座2、常闭按钮只能（）。

A、接通电路B、断开电路C、接通或断开电路3、行程开关的触头动作是通过（）来实现的。

电力拖动自动控制系统》试题及答案电力拖动自动控制系统》试题一、填空题（本题30分，每空1.5分）1、在直流电机调压调速系统中，电动机的最高转速为nN，调速范围、静差率和额定速降之间应满足调速范围≥额定速降+静差率×XXX。

2、闭环系统可以获得比开环系统更好的稳态特性，但为此需要增设装置和电压放大器。

3、综合了比例控制和积分控制两种规律的优点，比例部分能迅速响应，积分部分则最终消除误差。

4、转速、电流双闭环调速系统的静特性在低频时表现为转速无静差，这时电流调节器起主要调节作用。

5、工程设计方法的基本思路是，把调节器的设计方法分作两步：第一步，先选择调节器的结构，以确保系统稳定，同时满足所需性能；第二步，再选择调节器的参数，以满足性能指标。

6、有环流可逆直流调速系统的典型控制方式是串联工作制。

7、当一组晶闸管整流工作时，让另一组晶闸管处于封锁状态，但两组触发脉冲的错开得比较远，彻底杜绝了瞬时的电流突变，这就是错位控制的无环流可逆系统。

8、脉宽调制器是一个装置，由电流调节器ACR输出的控制电压进行控制。

9、串级调速系统可以实现异步电机的调速，而且具有高效率的调速性能，但需要增设多级变频器。

10、在s值很小的范围内，只要转速保持不变，异步电动机的转矩近似与转差频率成正比，这就是转差频率控制系统的基本概念。

二、判断题（本题10分，每小题1分）1、自动控制的直流调速系统，往往以调节电枢供电电压为主。

错误。

2、在V-M系统中，设置平波电抗器可以抑制电流脉动。

正确。

3、在电流断续时，V-M系统机械特性很软，理想空载转速翘得很高。

错误。

4、与晶闸管-电动机调速系统相比，直流脉宽调速系统开关频率高，电流容易连续，谐波少，电机损耗及发热都小。

正确。

5、转速、电流双闭环直流调速系统中，当电动机过载甚至堵转时，转速调节器可以限制电枢电流最大值，具有快速自动保护作用。

正确。

6、按照典型II型系统设计转速调节器时，中频宽h可以任意选择。
