电力拖动测试题及答案一、单选题（共60题，每题1分，共60分）1、CA6140型车床主轴调速采用________。
A、电气调速B、机械与电气配合调速C、齿轮箱进行的机械有级调速D、齿轮箱进行的机械无级调速正确答案：C2、主电路在电源开关的出线端按相序依次编号为________。
A、L1，L2，L3B、R，S，TC、U，V，WD、U11，V11，W11正确答案：D3、接近开关是一种近代发展起来的________行程开关。
A、电磁式B、机械式C、无触点D、有触电正确答案：C4、能耗制动是指当电动机切断交流电源后，立即在____的任意两相中接入____。
A、定子绕组、交流电B、定子绕组、直流电C、转子绕组、交流电D、转子绕组、直流电正确答案：B5、CA6140车床主轴电动机采用的启动方式是______。
A、Y-△降压启动B、串电阻降压启动C、直接启动D、反接启动正确答案：C6、CA6140型车床电气控制线路中，刀架快速移动电机未设过载保护是因为________。
A、电动机容量太小B、电动机额定电流小C、该电动机为点动控制，运行时间短D、以上都不是正确答案：C7、位置控制又叫________控制。
A、速度B、行程C、时间D、正反转正确答案：B8、M7130型平面磨床电磁吸盘与三台电动机M1、M2、M3之间的电气联锁是由________实现的。
A、QS2B、KAC、CQS1D、QS2和KA的常开触头(3一4)正确答案：D9、在电动机切断交流电源后，通过立即在定子绕组的任意两项中通入直流电，以消耗转子惯性运动的动能来进行制动的方法称为________。
A、能耗制动B、反转控制C、电力制动D、反接制动正确答案：A10、机床设备在正常工作时，一般要求电动机处在连续运转状态；在试车或调整刀具与工件的相对位置时，又需要电动机能点动控制。
能实现这种工艺要求的线路是____。
A、接触器联锁正反转控制线路B、连续与点动混合正转控制线路C、点动正转控制线路D、自锁正转控制线路正确答案：B11、正转控制线路只能控制电动机________。
电力及电机拖动考试题（附参考答案）一、单选题（共45题，每题1分，共45分）1.三相笼型感应电动机可以采用定子绕组串电阻减压起动，由于它的主要缺点是_____，所以很少采用此法。
()A、产生的起动转矩太小B、起动电流太大C、起动电流在电阻上产生的损耗太大D、产生的起动转矩太大正确答案：C2.三相感应电动机等效电路中的附加电阻（1/s-1）Rr'，反映的是____。
()A、传递到转子上的电磁功率B、转子转动时输出的机械能C、转子的铜耗D、转子转动时输入的电能正确答案：B3.三相感应电动机当转差率s=1时，此电动机为_____。
()A、制动状态B、同步运行状态C、额定运行状态D、起动状态正确答案：D4.适用于电动机容量较大且不允许频繁启动的降压启动方法是______。
()A、自耦变压器B、Y-△C、定子串电阻D、延边三角形正确答案：A5.电磁调速异步电动机又称为______。
()A、交流异步电动机B、滑差电动机C、步进电动机D、测速电动机正确答案：B6.一台三相变压器的联结组别为Y，y0，其中“0”表示变压器______的。
()A、高压绕组与低压绕组的相电势反相B、高压绕组与低压绕组的线电势同相C、高压绕组与低压绕组的相电势同相D、高压绕组与低压绕组的线电势反相正确答案：B7.电流互感器的准确度等级有0.2、0.5、1.0、______、10五级。
()A、2B、5C、3D、1.5正确答案：C8.一台绕线式三相感应电动机拖动起重机的主钩，若重物提升到一定高度后需停在空中，不使用抱闸等装置使卷筒停转的方法，可以采用的办法是_____。
()A、切断电动机电源电压B、降低电源电压C、对调定子绕组任意两出线端D、在转子回路中传入适当大的三相对称电阻正确答案：D9.电磁调速异步电动机主要由一台单速或多速的三相笼型异步电动机和______组成。
()A、电磁离合器B、机械离合器C、电磁转差离合器D、测速发电机正确答案：C10.在三相绕线式感应电动机转子串频敏变阻器起动的整个过程中，频敏变阻器的等效阻抗变化趋势是______。
电力拖动考试试题及答案一、选择题1. 电力拖动系统的主要作用是什么？A. 控制电机启停B. 实现机械传动C. 提供电源供给D. 改善能源利用2. 以下哪个设备不属于电力拖动系统的组成部分？A. 电动机B. 变频器C. 电池D. PLC控制器3. 在电力拖动系统中，用于传递动力或信号的元件是什么？A. 传感器B. 电缆C. 控制阀D. 液压泵4. 电力拖动系统中，常用的变频器是什么类型？A. 恒流型变频器B. 恒压型变频器C. 恒功率型变频器D. 恒转矩型变频器5. 以下哪个因素不会影响电力拖动系统的效率？A. 电缆长度B. 驱动电机功率C. 传动装置类型D. 控制信号频率二、判断题1. 电力拖动系统比传统机械传动系统更节能。
正确 / 错误2. 变频器是电力拖动系统中起到调速和保护电机的作用。
正确 / 错误3. 电力拖动系统中，PLC控制器负责传感器的采集和信号处理。
正确 / 错误4. 电力拖动系统的优点之一是可以实现远程控制和监测。
正确 / 错误5. 电力拖动系统仅适用于小功率设备和设施。
正确 / 错误三、填空题1. 电力拖动系统的通信协议常用的有__________和Modbus。
2. _________可用于电力拖动系统中实现信号的采集与控制。
3. 在电力拖动系统中，__________是控制电机起停的关键设备。
四、简答题1. 请简要解释电力拖动系统的优点。
2. 举例说明电力拖动系统在实际应用中的一种场景。
答案：一、选择题1. A2. C3. B4. C5. A二、判断题1. 正确2. 正确3. 错误4. 正确5. 错误三、填空题1. Profibus2. PLC3. 变频器四、简答题1. 电力拖动系统的优点包括：- 节能：相比传统机械传动系统，电力拖动系统更具高效性和能源利用率。
- 精准控制：通过变频器等控制设备，可以实现电机的精细调速和灵活控制。
- 自动化：电力拖动系统配合PLC控制器，可以实现自动化控制和自动报警功能。
电力拖动模拟考试题（含答案）一、单选题（共90题，每题1分，共90分）1、当三相异步交流电动机用自耦变压器降压起动时，所用的抽头为80%，此时电动机的起动转矩是全压运行时转矩的_______。
A、64%B、36%C、30%D、40%正确答案：A2、生产机械的运动部件在正反两个方向运动时，一般要求电动机实现控制。
A、正反转B、顺序C、位置D、降压启动正确答案：A3、KS 是________元器件的符号。
A、速度继电器B、中间继电器C、交流接触器D、时间继电器正确答案：A4、车床是一种应用广泛的金属_______机床。
A、切削B、通用C、铰孔D、表面加工正确答案：A5、CA6140车床主轴电动机通过________控制正反转。
A、手柄B、接触器C、断路器D、热继电器正确答案：B6、M7130型平面磨床的砂轮电动机M1和冷却泵电动机M2在________上实现顺序控制。
A、电磁吸盘电路B、主电路C、控制电路D、整流电路正确答案：B7、冰箱门打开灯亮，冰箱门关上灯灭，其中起作用的中间环节的电器是________。
A、接触器B、低压熔断器C、转换开关D、位置开关正确答案：D8、M7130型平面磨床砂轮电动机是________。
A、直流电动机B、三相鼠笼式或绕线转子异步电动机C、两极鼠笼式异步电动机D、三相绕线式异步电动机正确答案：C9、在接触器联锁正反转控制线路中，其联锁触头应是对方接触器的。
A、主触头B、辅助常闭触头C、辅助常开触头D、线圈正确答案：B10、________是根据生产工艺要求，利用逻辑代数来分析、设计线路。
A、成本设计法B、经验设计法C、逻辑设计法D、安全设计法正确答案：C11、M7130型平面磨床电磁吸盘与三台电动机M1、M2、M3之间的电气联锁是由________实现的。
A、QS2B、KAC、CQS1D、QS2和KA的常开触头(3一4)正确答案：D12、低压电器按其动作方式的不同，分为________和________。
学号:填空题（总计30分，每空1分）1. 在电力拖动系统中的转矩有拖动转矩、阻转矩、动态转矩。
2. 绕线型电动机启动计算可采用解析法、图解法和经验公式法。
3. 衡量调速方法优劣的四个技术指标有调速范围、专差率」滑性和调速时的允许输出4. 他励直流电动机的电气制动方式有回馈制动宀接制动和能耗制动5. 大容量的高压笼型异步电动机，一般选用定子串电抗器的降压启动方式6. 电动机的损耗主要包括导体热损耗、铁磁热损耗r 擦损耗7. 电动机的运行方式分为长时运行、短时运行、重复短时运行等。
&继电控制器按动作原理可分为电磁式继电器、电感式继电器、电动式继电器、电子式继电器等。
9. 磁放大器是利用铁磁饱和现象实现控制和放大的电磁元件。
10■自整角机是一种感应式机电元件，能把转轴上的转角信号变换成电信号，可作为控制电源或作为同步联络应用于自 控系统中。
11. 频敏变阻器是一种无极启动设备，结构与三相电抗器相似，但铁心用厚钢板叠成。
、判断题（每选项2分，共计20分）电动机的容量确定后，需要进行发热。
过载能力校验。
（） 错笼型电动机和同步电动机都可采用直接启动和降压启动（）对由人为机械特性分析，转子回路串接电阻后，转速丢不变（）错 10. 按钮、组合开关、主令控制器、接触器都是利用触点来接通和断开电气回路的，控制继电器不属于此类。
三、简答题（20分，每小题5分） 1.电动机稳定运行的条件是什么？ （ 5分） 答：（1）电动机的机械特性与生产机械特性有交点（2）当系统运行受到干扰，转速发生变化时，应保证在外界干扰去除后，系统能恢复到原状态运行。
1. 2. 开启式电动机用于干燥、清洁环境的生产机械。
()对3. 配置电阻箱时，尽量采用并联方式，仅在电流超过允许值时，才采用串联方式。
4. 采用能耗制动时，励磁绕组的励磁方式有自励和他励两种5. 同步电动机与异步电动机比较，其转速随负载的变化而变化（6. 对于箕斗提升，一般采用第一预备级所产生的转矩为电动机额定转矩的0.3—0.4 彳倍。
电力及电机拖动模考试题（附参考答案）一、单选题（共45题，每题1分，共45分）1.三相感应电动机若要稳定运行则转差率应______。
( )A、等于临界转差率B、等于1C、小于临界转差率D、大于临界转差率正确答案：C2.硅钢片的主要特性是______。
( )A、磁导率为零B、磁导率低C、磁导率高D、导电性能好正确答案：C3.将直流电动机电枢的动能变成电能消耗在电阻上，称为______。
( )A、机械制动B、回馈制动C、反接制动D、能耗制动正确答案：D4.三相感应电动机当转差率s=1时，此电动机为_____。
( )A、起动状态B、额定运行状态C、制动状态D、同步运行状态正确答案：A5.一台笼型三相感应电动机，Δ形接法，λm=2.5，Km=1.3，供电变压器容量足够大，该电动机_____用Y-Δ起动方式拖动额定负载起动。
( )A、直接可以B、转子串电阻后可以C、定子串电阻后可以D、不可以正确答案：D6.一般不使用单相感应电动机的电器是_____。
( )A、深水泵B、电扇C、手电钻D、洗衣机正确答案：A7.交流电动机在空载运行时，功率因数___。
( )A、先高后低B、很高C、先低后高D、很低正确答案：D8.电流互感器的工作原理和______相同。
( )A、变压器B、电动机C、电容器D、发电机正确答案：A9.当电动机的电磁转矩与转向相反时，电动机处于_____运行状态。
( )A、升速B、减速C、制动D、电动正确答案：C10.一台绕线式三相感应电动机拖动起重机的主钩，若重物提升到一定高度后需停在空中，不使用抱闸等装置使卷筒停转的方法，可以采用的办法是_____。
( )A、切断电动机电源电压B、降低电源电压C、对调定子绕组任意两出线端D、在转子回路中传入适当大的三相对称电阻正确答案：D11.一台三相电力变压器的联结组别是Y，d11，则该变压器原边线电势滞后副边线电势_____。
( )A、30°B、330°C、120°D、60°正确答案：A12.提高功率因数的意义在于______。
《电力拖动》复习习题及答案姓名座号得分—一、填空30%1.工作在额定电压交流1200伏及以下或直流1500伏及以下的电器称为低压电器。
2.按钮的触头允许通过的电流较小，一般不超过5安。
3.低压短路器用作电源总开关或电动机控制开关时，在电源进线侧必须加装刀开关或熔断器等,以形成明显的断开点C4.熔断器主要由熔体、熔管和熔座三部分组成。
5.热继电滞的热元件要串接在三相主电路中,常闭触头要串接在控制电路中。
6.凸轮控制器启动操作时，手轮不能转动太快，应逐级启动，防止电动机的一启动电流过大,停止使用时，应将手轮准确地停止零位°7布线顺序一般以贯触器为中心，由里向外，由低至高，先控制电路,后主电路进行，以不妨碍后续布线为原则。
8.电源进线应接在螺旋式熔断器的工接线座上，出线应接在上接线座上。
9.交流接触器主要由电磁系统、触头系统、灭弧装置和辅助部件组成。
10.电路图一般分为电源电路、主电路和辅助电路三部分绘制。
11.生产机械运动部件在正、反转两个方向运转时，一般要求电动机能实现正反转控制。
12.要使三相异步电动机反转，就必须改变通入电动机定子绕组的三相电源相序，即只要把接入电动机三相电源进线中的任意通1对调接线即可。
二、选择题20%1.HK系列开启式负荷开关可用于功率小于（A）kW的电动机控制线路中。
A.5.5B.7.5C.102.能够充分表达电气设备和电器的用途及线路工作原理的是（B）oA.接线图B.电路图C.布置图3.熔断器的额定电流应（B）所装熔体的额定电流。
A.大于B.大于或等于C.小于4.机床电路中多采用（B）系列熔断器作为短路保护。
A. RClAB. RLlC. RTO5.接触器的自锁触头是一对（A）oA.常开辅助触头B.常闭辅助触头C.主触头6.一般情况下，热继电器中热元件的整定电流为电动机额定电流的（8）倍。
A.4~7B.0.95"1.05C.1.5^27.具有过载保护接触器自锁控制线路中，实现欠压和失压保护的电器是（C）oA.熔断器B.热继电器C.接触器8.在机床控制线路中，多选用（A）熔断器作为短路保护。

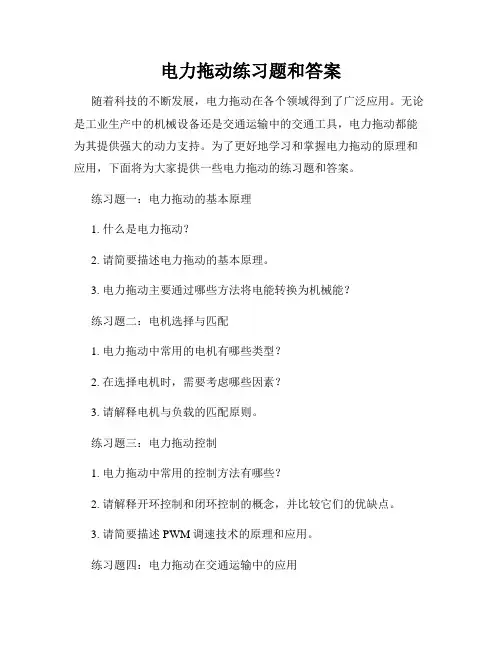

电力拖动练习题和答案随着科技的不断发展，电力拖动在各个领域得到了广泛应用。
无论是工业生产中的机械设备还是交通运输中的交通工具，电力拖动都能为其提供强大的动力支持。
为了更好地学习和掌握电力拖动的原理和应用，下面将为大家提供一些电力拖动的练习题和答案。
练习题一：电力拖动的基本原理1. 什么是电力拖动？2. 请简要描述电力拖动的基本原理。
3. 电力拖动主要通过哪些方法将电能转换为机械能？练习题二：电机选择与匹配1. 电力拖动中常用的电机有哪些类型？2. 在选择电机时，需要考虑哪些因素？3. 请解释电机与负载的匹配原则。
练习题三：电力拖动控制1. 电力拖动中常用的控制方法有哪些？2. 请解释开环控制和闭环控制的概念，并比较它们的优缺点。
3. 请简要描述PWM调速技术的原理和应用。
练习题四：电力拖动在交通运输中的应用1. 请列举几种常见的电力拖动式交通工具。
2. 电力拖动在交通运输中的优势是什么？3. 请从环保、节能和安全性等方面讨论电力拖动交通工具的发展前景。
练习题五：电力拖动在工业生产中的应用1. 请列举几种常见的电力拖动式工业设备。
2. 电力拖动在工业生产中的优势是什么？3. 请从生产效率、工作环境和维护成本等方面讨论电力拖动工业设备的发展前景。
答案篇练习题一：电力拖动的基本原理1. 电力拖动是指利用电力将电能转换为机械能，以实现物体的运动或驱动工作。
2. 电力拖动的基本原理是通过电机将电能转换为旋转或线性的机械运动，通过传动装置将运动传递给被驱动对象，从而实现工作任务。
3. 电力拖动主要通过电机的转动力和电动机的电力控制，如变频器、起动器等将电能转换为机械能。
练习题二：电机选择与匹配1. 常用的电机类型包括直流电机、交流电机和步进电机。
2. 在选择电机时，需要考虑工作负载、转速要求、功率需求、环境条件等因素。
3. 电机与负载的匹配原则是要保证电机的输出能够满足负载的需求，并且在长时间的运行中能够保持稳定可靠。
电力拖动试题及答案一、选择题（每题2分，共20分）1. 电力拖动系统的基本组成不包括以下哪一项？A. 电动机B. 传动装置C. 减速器D. 传感器答案：D2. 异步电动机的转子转速与旋转磁场的转速相比：A. 相等B. 略低C. 略高D. 无关答案：B3. 直流电动机的励磁方式有：A. 串励B. 并励C. 复励D. 所有选项答案：D4. 以下哪种电动机适用于频繁起停和正反转的场合？A. 同步电动机B. 异步电动机C. 直流电动机D. 步进电动机答案：C5. 电动机的额定功率是指：A. 电动机的最大功率B. 电动机的最小功率C. 电动机能长期稳定工作的最大功率D. 电动机的瞬时功率答案：C6. 电动机的启动电流通常：A. 等于额定电流B. 小于额定电流C. 大于额定电流D. 与额定电流无关答案：C7. 电动机的制动方式不包括：A. 反接制动B. 能耗制动C. 再生制动D. 惯性制动答案：D8. 电动机的效率是指：A. 电动机输出功率与输入功率的比值B. 电动机输入功率与输出功率的比值C. 电动机输出功率与额定功率的比值D. 电动机额定功率与输入功率的比值答案：A9. 电动机的过载保护通常采用：A. 热继电器B. 熔断器C. 断路器D. 所有选项答案：D10. 以下哪种电动机的转速与负载无关？A. 同步电动机B. 异步电动机C. 直流电动机D. 步进电动机答案：A二、填空题（每题2分，共20分）1. 异步电动机的转子磁场是由________产生的。
答案：感应电流2. 直流电动机的励磁方式中，________励磁方式的电动机转速不受负载变化的影响。
答案：并3. 电动机的启动电流通常为额定电流的________倍。
答案：4-74. 电动机的效率与________有关。
答案：负载5. 电动机的过载保护装置中，________可以在过载后自动复位。
答案：热继电器6. 电动机的额定功率是指电动机能长期稳定工作的________。

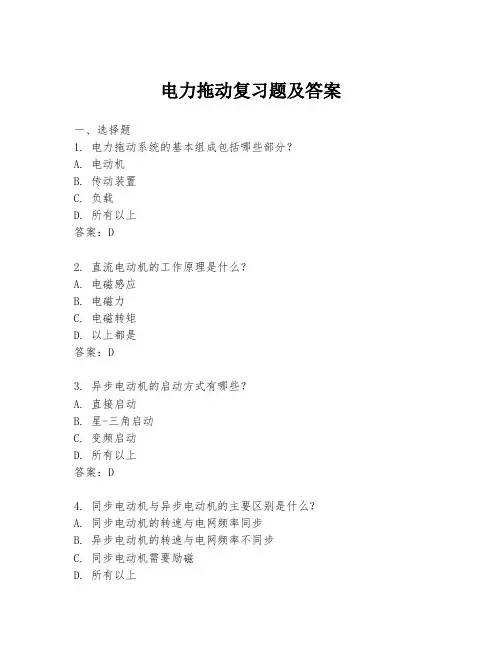

电力拖动复习题及答案一、选择题1. 电力拖动系统的基本组成包括哪些部分？A. 电动机B. 传动装置C. 负载D. 所有以上答案：D2. 直流电动机的工作原理是什么？A. 电磁感应B. 电磁力C. 电磁转矩D. 以上都是答案：D3. 异步电动机的启动方式有哪些？A. 直接启动B. 星-三角启动C. 变频启动D. 所有以上答案：D4. 同步电动机与异步电动机的主要区别是什么？A. 同步电动机的转速与电网频率同步B. 异步电动机的转速与电网频率不同步C. 同步电动机需要励磁D. 所有以上答案：D5. 电力拖动系统的调速方法有哪些？A. 变频调速B. 变极调速C. 变转差调速D. 所有以上答案：D二、填空题1. 电力拖动系统的能量转换过程是_______能转换为机械能。
答案：电2. 直流电动机的调速方法主要有_______和_______。
答案：电枢回路串电阻调速、弱磁调速3. 异步电动机的转子有两种类型，分别是_______和_______。
答案：鼠笼式、绕线式4. 同步电动机的励磁方式有_______和_______。
答案：直流励磁、交流励磁5. 电力拖动系统的制动方式主要有_______和_______。
答案：电气制动、机械制动三、简答题1. 简述电力拖动系统在工业生产中的作用。
答案：电力拖动系统在工业生产中的作用包括提供动力、实现能量转换、控制机械运动的速度和方向、提高生产效率和产品质量等。
2. 说明为什么在某些应用场合需要使用变频调速。
答案：变频调速可以提供平滑的启动和停止过程，减少机械冲击，提高系统的稳定性和可靠性。
同时，变频调速可以精确控制速度，适应不同的工作条件，提高能效。
3. 描述同步电动机在启动时的特点。
答案：同步电动机在启动时需要额外的启动装置，如变频启动器或辅助电动机，以帮助其达到同步速度。
启动过程中，同步电动机的转子磁场与定子磁场同步旋转，达到同步后，转子磁场与电网频率保持一致。
《电力拖动控制线路与技能训练》教学大纲及复习习题库版本：中国电力出版社主编：程建龙定价：29.80元适用班级：13电大二代课人：田芳于长超出题人：田芳于长超制定时间：2014年审核人：电力拖动》教学大纲第一章异步电动机的基本控制线路及常用低压电器掌握：低压电器的使用维护、型号命名、选择、安装。
掌握手动、点动、连续等常规电路的原理、分析方法。
重难点：低压电器的范围及应用、低压电器的分类、常用低压配电电器及其使用注意事项、常用低压控制电器及其使用注意事项，电路原理分析。
第二章直流、同步电动机基本控制线路及控制线路设计方法了解：直流电动机的结构与原理重难点：他励直流电动机的基本控制线路删除：并励直流电动机的基本控制线路、串励直流电动机的基本控制线路第三章常用机械的电气控制线路了解：常用控制线路电路分析、生产机械电器控制设备的维护及检修方法。
重难点：生产机械电器控制设备的原理分析。
第四章电动机的自动调速及其调试与维修概述（删除）电力拖动试题库重点部分绪论一、填空1、电源分交流电源和（）。
二、名词解释2、电力拖动三、简答3、电力拖动装置一般由哪几部分组成？4、电力拖动装置中电动机的作用是什么？5、按电动机的组合数量来分，电力拖动的发展经历了哪几个阶段？第一章异步电动机的基本控制线路及常用低压电器第一节三相异步电动机的手动正转控制线路一、填空6、低压断路器类型品种很多，常用的有（）、框架式、（）、漏电保护式。
7、低压熔断器广泛用于低压配电系统和控制系统中，主要用作（）保护。
8、低压熔断器在使用时（）联在被保护的电路中。
9、负荷开关分为（）负荷开关和封闭式负荷开关两种。
10、负荷开关一般在照明电路和功率小于（）KW的电动控制线路中。
11、低压断路器又称（）。
13、低压控制电器依靠人力操作的控制电器称为( ) 。
14、低压控制电器根据信号能自动完成动作的称为( ) 。
15、断路器的文字符号是( ) 。
17、熔断器文字符号是（）。
18、负荷开关分为（）负荷开关和封闭式负荷开关两种。
19、开启式负荷开关文字符号是（）。
20、封闭式负荷开关文字符号是（）。
21、组合开关文字符号是（）。
二、判断题22、开启式负荷开关又称闸刀开关（）23、开启式负荷开关不宜用于操作频繁的电路（）24、安装闸刀开关时，必须垂直正装，合闸状态时手柄应朝上。
（）25、闸刀开关更换熔体时，必须在闸刀断开的情况下，按原规格更换（）26、封闭式负荷开关外壳必须可靠接地（）27、熔断器在使用时需串联于电路中（）三、单选题28、铁壳开关操作手柄带电，分析可能原因为（）A、外壳未接地B、闸刀和夹座压力不足C、夹座表面烧毛29、低压熔断器广泛用于低压配电系统和控制系统中，主要用作（）保护。
A短路B过载C欠压D失压30、RC系列熔断器属于（）熔断器A、插入式B、螺旋式C、有填料封闭管式D、自复式31、RL系列熔断器属于（）熔断器A、插入式B、螺旋式C、有填料封闭管式D、自复式32、（）是熔断器的主要组成部分。
A、熔体B、安装熔体的熔管C、熔座33、主要用来固定熔管和外接引线的是（）A、熔体B、安装熔体的熔管C、熔座四、简答题34、画出组合开关图形符号。
35、画出熔断器图形符号。
36、熔断器主要有那三部分组成？第二节点动正转控制线路一、填空题37、交流接触器主要有( ) 、( ) 、灭弧装置及辅助部件等组成。
38、接触器的触点系统按接触情况可分为点接触式、( )和面接触式三种。
39、按钮按常态时触点的状态，可分为( ) 、( ) 和复合按钮40、接触器文字符号是( ) 。
41、按钮的文字符号是( ) 。
42、交流接触器线圈图形符号是（）43、接触器的触头系统按触点的结构形式有（）触点和指形触点。
44、当接触器未工作时处于断开状态的触点称为（）。
45、当接触器未工作时处于接通状态的触点称为（）。
46、接触器对电路具有（）保护，失压（零压）保护作用。
二、名词解释47、欠压保护：48、失压保护：49、点动控制：三、判断题50、接触器的主触头用以通断电流较大的主电路（）51、接触器的辅助触头用以通断小电流的控制电路（）52、按钮内的动合触点一般用来发出启动指令（）53、按钮内的动断触点一般用来发出启动指令（）54、按钮的触点允许通过的电流较小，通常不超过5A（）55、电气原理图中，各电器的触点状态都按电路通电时的状态画出（）56、安装按钮的金属面板或金属按钮盒应可靠接地（）57、使用中的热继电器应每年通电校验一次（）58、接触器自锁控制线路具有欠压与失压保护作用（）59、欠压是指线路电压高于电动机应加的额定电压（）四、选择题60、交流接触器一般采用（）触头A、双断点桥式B、单断点指形C、双断点指形D、单断点桥式61、交流接触器电磁铁短路环的作用是( )A、减震B、限流C、限压D、没作用62、未按下时，触点断开；按下时触点闭合；松开后触点自动复位的按钮称（）A动合按钮B动断按钮C复合按钮63、未按下时，触点闭合；按下时触点断开；松开后触点自动复位的按钮称（）A动合按钮B动断按钮C复合按钮64、不同的颜色赋予按钮不同的含义，红色表示（）A 停止按钮B异常C安全D强制性的65、不同的颜色赋予按钮不同的含义，绿色表示（）A紧急B异常C启动按钮D强制性的五、简答题66、交流接触器的触头系统按用途不同分哪两种？67、简述交流接触器的结构？六、画图题：68、画出启动按钮图形符号。
69、画出停止按钮图形符号。
70、画出复合按钮图形符号。
第三节接触器自锁控制线路一、填空题71、热继电器可按极数划分为（）、（）和三极三种。
72、电力拖动系统中最常用的过载保护是通过（）来实现的。
73、在电力拖动系统中，热继电器的文字符号是（）。
74、热继电器在电路中起（）保护。
二、名词解释75、自锁：三、简答题76、什么是热继电器？第四节三相异步电动机的正反转控制线路简答题77、如何使电动机改变转向？第五节位置控制及自动循环控制线路一、填空题78、行程开关又叫（）。
79、常见的行程开关有（）和（）。
80、行程开关动作后，复位方式有（）和非自动复位两种。
二、简答题81、行程开关的基本结构都是由哪几部分组成？第六节顺序控制与多地控制线路简答题82、什么是电动机的多地控制？第七节三相异步电动机降压启动控制线路一、填空题83、绕组或负载做三角形联结时我们用符号（）表示；做星形联结时用符号( ) 表示。
二、简答题84、三相异步电动机降压启动方法有哪些？第八节绕线式异步电动机的启动与调速控制线路一、填空题85、电流继电器分为（）继电器和（）继电器两种。
二、名词解释86、电流继电器：第九节三相异步电动机的制动控制线路五、简答87、什么是电力制动？第二章直流、同步电动机基本控制线路及控制线路设计方法一填空88、直流电动机按其励磁绕组与电枢绕组连接方式的不同，分为( ) 、( ) 、( ) 和复励四种。
89、由于电流有直流和交流之分，电动机可分为( )电动机和（）电动机两大类。
90、直流电动机的制动与三相异步电动机的制动相似，其制动方法也有（）制动和（）制动两类。
91、调节转速，简称为（）。
92、制动可采用机械的方法进行，称为（）。
二、判断93、选择接触器时，应首先选择接触器的类型（）94、弱磁保护是在电动机励磁回路中串入若此继电器来实现的（）第三章常用生产机械的电气控制线路一、判断95、阅读电气原理图是电气控制系统分析的中心内容。
（）96、电气原理图所有电器的状态是未通电的状态。
（）97、控制及辅助电路应绘制在图的右方（）。
98、主电路应绘制在图的左方（）。
99、控制电路主要用来完成控制、检测、指令、保护等功能（）。
100、在检修前通过问、看、听、摸来了解事故的前后。
（）非重点部分（50题）第一章异步电动机的基本控制线路及常用低压电器一、填空题1、接触器的电磁系统由( ) 、( ) 和衔铁（动铁心）三部分组成。
2、制动方法根据采取的措施不同分为（）制动和（）制动。
3、连锁符号是（）二、判断题4、操作封闭式负荷开关时，要站在开关的手柄侧，不可站在开关的正面（）5、HZ3系列组合开关外壳不用可靠接地（）6、组合开关可用来分断短路电流（）7、低压断路器又叫自动空气开关或自动空气断路器（）8、低压断路器在合、分闸操作时应动作迅速，使电弧尽快熄灭（）9、闸刀开关胶盖和瓷底破损后可继续使用（）10 、熔断器不宜用作过载保护主要用作短路保护（）11、熔断器的额定电压应与相应的电网电压相匹配（）12、熔断器的额定电流应大于或等于熔体的额定电流（）13、更换熔体或熔管时，不必切断电源（）14、RL系列螺旋式熔断器熔丝熔断时熔断指示器自动脱落（）15、熔断器在电路中主要用作过载保护（）16、在选用熔断器时应根据系统中可能出现的最大故障电流确定相应分断能力的熔断器（）17、电源电路画成水平线。
电源开关要画在水平电源线上（）18、主电路要画在电路图的左侧并垂直于电源电路（）19、辅助电路要跨接在两电源线之间，一般按照控制电路、指示电路和照明电20、路的顺序依次垂直画在主电路图的右侧（）21、热继电器在电路中也可用作短路保护（）22、降压启动的目的是减小启动电流（）三、简答23、常用的主令电器有哪些？24、热继电器的主要结构有哪几部分组成？25、画出点动正转控制电路图。
26、画出接触器自锁控制电路图。
27、画出热继电器的热元件和动断触点图形符号。
28、画出行程开关动合触点图形符号。
29、画出行程开关动断触点图形符号。
30、画出行程开关复合触点图形符号。
31、电力制动常用的方法有哪些？第二章直流、同步电动机基本控制线路及控制线路设计方法一、名词解释32、机械调速：33、电气调速：二多选题34、直流电动机的保护方法（）A短路保护B过载保护C弱磁保护D零压和欠压保护E过流保护二、简答35、直流电动机的降压启动中常用的方法有哪两种?36、直流电动机的调速方法有哪三种？第三章常用生产机械的电气控制线路一、填空37、设备说明书通常有（）和（）两大部分组成。
38、低压试电笔测试电压范围是60V至（）V。
39、电压表测量电压时应（）联被测量电路中。
40、电流表测量电流时应（）联被测量电路中。
41、万用表测量完毕应将开关置于（）或“OFF”档。
42、用氖管测量直流氖管亮的一端为直流电的（）极。
43、用（）实现过载保护。
二、判断题45、用试电笔可检测直流交流（）。
46、用试电笔可检测直流的正负极（）。
47、用试电笔可判断相线和地线（）。
48、使用试灯时要注意灯泡的电压与被测电压是否相符（）。
49、“ｘ”表示备而未用（）。
50、短接法是用一根绝缘良好的导线，把所有怀疑的断路部位短接。
（）答案部分重点部分绪论一、填空1、电源分交流电源和（直流电源）。
