膨胀螺栓规格表1. 引言膨胀螺栓是一种常用的紧固件,广泛应用于建筑、桥梁、机械设备等领域。
本文档旨在提供膨胀螺栓的规格表,包括螺纹尺寸、材料、耐力和抗拉强度等参数,以便用户选择最适合其使用场景的膨胀螺栓。
2. 规格表以下是常见膨胀螺栓的规格表:规格螺纹尺寸(mm)材料耐力(N)抗拉强度(N)M66x40镀锌钢20004000M88x50不锈钢30005000M1010x60黄铜40006000M1212x70铝合金50007000M1616x90碳钢60008000M2020x110不锈钢70009000M2424x130镀锌钢8000100003. 规格说明3.1 螺纹尺寸膨胀螺栓的螺纹尺寸是指螺栓的直径和长度。
在规格表中,螺纹尺寸以“直径 x 长度”的格式标记,例如“M6 6x40”表示直径为6mm,长度为40mm的膨胀螺栓。
3.2 材料膨胀螺栓常用的材料有镀锌钢、不锈钢、黄铜、铝合金和碳钢等。
不同的材料具有不同的特性,例如耐腐蚀性、强度和重量等,用户可根据实际需求选择适合的材料类型。
3.3 耐力膨胀螺栓的耐力是指螺栓在承受力的作用下可以保持的最大载荷。
耐力的单位为牛顿(N)。
在规格表中,耐力数值表示了膨胀螺栓在规定条件下的最大受力能力。
3.4 抗拉强度膨胀螺栓的抗拉强度是指螺栓在受拉状态下能够承受的最大力。
抗拉强度的单位也为牛顿(N)。
规格表中的抗拉强度数据表示了螺栓的最大受力能力。
4. 使用建议在选择膨胀螺栓时,需要考虑实际应用场景和需求。
以下是一些建议:1.确定所需的螺纹尺寸:根据使用场景和连接件的要求,选择合适的螺纹尺寸。
2.了解材料特性:不同的材料具有不同的特性,例如抗腐蚀性、强度和重量等,根据实际需求选择合适的材料类型。
3.确定承受的最大载荷:根据实际应用场景和需要承受的力量,选择符合要求的膨胀螺栓耐力和抗拉强度。
4.使用规格表作为参考:以上规格表提供了一些常见的膨胀螺栓规格,用户可以根据实际需求进行选择。
膨胀螺栓(胀锚螺栓)1.普通膨胀螺栓(1)性能、用途:膨胀螺栓由膨胀螺栓套管及螺栓两件组成,适用于在混凝土及砖砌体墙、地基上作锚固体。
其受力性能见表48~49。
膨胀螺栓受力性能(一)表48注:表列数据系按铺固基体为标号大于c15混凝土。
膨胀螺栓受力性能(二)表49(2)规格见图26、表50~51。
膨胀螺栓规格(一)表50膨胀螺栓规格(二)表51YG型膨胀螺栓的抗拉抗剪力设计值(混凝土构造手册)(锚固于≥C15混凝土中)规格型号;净截面(mm2);抗拉力设计值(KN);抗剪力设计值(KN)YG1-M10 ;42.2 ;7.17 ; 4.94YG1-M12 ;64.6 ;10.98 ;7.56YG1-M16 ;123.6 ;21.01 ;14.46YG1-M20 ;201.2 ;34.20 ;23.54YG2,3-M16 ;144.1(201);24.50 ;16.86(23.52)YG2,3-M20 ;225.2(314);38.28 ;26.35(36.74)YG3-M12 ;76.3 ;12.97 ;8.93YG3-M24 ;324.3 ;55.13 ;37.94YG3-M30 ;518.9 ;88.21 ;60.71YG3-M36 ;759.5 ;129.12 ;88.86注:1.括号内为YG2型2.锚固于C10混凝土中的膨胀螺栓,应按表中值再乘以0.75折减系数3.主要承重结构、重要管道以及高速运转、承受冲击荷载和振动较大的设备应加大一级规格型号。
4.YG0型未列入。

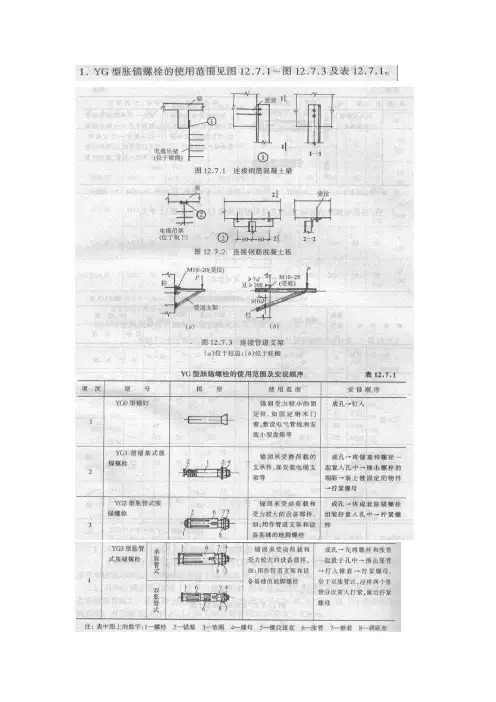

用途:YG1型:锚固承受静荷载的支承件,如安装电缆支架等;YG2型:锚固承受动荷载和受力较大的设备部件,如用作管道支架和设备基础的地脚螺栓;YG3型:锚固承受动荷载和受力较大的设备部件,如用作管道支架和设备基础的地脚螺栓;(与YG2型的安装方式不同)分单胀管式和双胀管式。
膨胀螺栓(胀锚螺栓)1.普通膨胀螺栓(1)性能、用途:膨胀螺栓由膨胀螺栓套管及螺栓两件组成,适用于在混凝土及砖砌体墙、地基上作锚固体。
其受力性能见表48~49。
膨胀螺栓受力性能(一)表48注:表列数据系按铺固基体为标号大于150号混凝土。
膨胀螺栓受力性能(二)表49(2)规格见图26、表50~51。
膨胀螺栓规格(一)表50膨胀螺栓规格(二)表51Re:化学螺栓化学螺栓化学螺栓是靠与混凝土之间的握裹力和机械咬合力共同作用来抗拔和螺栓本身来抗剪,主要用在新旧结构的连接处,各项力学指标你可以找厂家是产品介绍, 计算时要根据厂家提供的资料来进行,因为各种厂家生产的化学粘接剂都不同,所以粘接能力也不同,最常用的是德国惠鱼锚具、喜得利、台湾固特优、安徽淮南锚具等厂家生产的化学螺栓,化学螺栓是后埋件的一种,在预埋件漏埋或后建工程中使用。
化学螺栓锚固技术属于后加固技术。
近几年来,在建筑翻新,建筑用途的改变,或现有建筑的改扩建等方面,化学螺栓锚固施工作为一种新型的、简便有效的后固定方法,在施工中得到了较为广泛的运用。
一、1、化学螺栓的组成:化学螺栓由化学胶管、螺杆、垫圈及螺母组成。
螺杆、垫圈、螺母(六角)一般有镀锌钢和不锈钢两种(也可按要求热镀锌)。
化学胶管(或用塑料包装的药剂管)含有反应树脂、固化剂和石英颗粒。
2、化学螺栓的有关参数钻孔深度:由锚栓类型及尺寸来决定需要的钻孔深度,除少数例外情况,它一般总大于锚固深度。
在打孔时,钻孔深度的控制尤为重要。
如果使用与相应的厂家锚栓就有与之相匹配的自动保障孔深的钻机(例如德国慧鱼牌锚栓就有与之相匹配的高科技柱锥式万能钻头FZU钻孔,钻孔就很方便。
锚固深度:从锚固基础结构表面到螺杆底端的距离,是影响其承载力的重要参数。
锚固厚度:锚固厚度等于被锚固物体的厚度。
如果锚固基础至少有抹灰或瓷砖、绝缘层覆盖,则锚固的锚固厚度至少等于抹灰或瓷砖、绝缘层厚度加上被锚固物体的厚度。
边距:是指锚栓轴线至构件自由边缘的距离。
膨胀螺栓规格表
膨胀螺栓是一种能够受力、传递载荷的连接件,成为了建筑、桥梁、道路、隧道等重要工程的重要组成部分。
膨胀螺栓其规格种类繁多,下面为大家介绍一些常见的膨胀螺栓规格表。
1、M6膨胀螺栓规格:膨胀长度40(mm)、膨胀量20(mm)、荷载10(KN)。
2、M8膨胀螺栓规格:膨胀长度50(mm)、膨胀量25(mm)、荷载15(KN)。
3、M10膨胀螺栓规格:膨胀长度70(mm)、膨胀量35(mm)、荷载25(KN)。
4、M12膨胀螺栓规格:膨胀长度80(mm)、膨胀量40(mm)、荷载35(KN)。
5、M16膨胀螺栓规格:膨胀长度100(mm)、膨胀量50(mm)、荷载65(KN)。
6、M20膨胀螺栓规格:膨胀长度120(mm)、膨胀量60(mm)、荷载95(KN)。
7、M24膨胀螺栓规格:膨胀长度150(mm)、膨胀量75(mm)、荷载150(KN)。
8、M30膨胀螺栓规格:膨胀长度180(mm)、膨胀量90(mm)、荷载240(KN)。
以上为常见的几种膨胀螺栓规格,这些规格在实际使用中可以根据需要进行定制,以满足不同工程项目的要求。
需要注意的是,在使用膨胀螺栓时必须要按照正确的方
法进行安装和拆除,以确保其使用效果和安全性。
常用的安装方法包括梨形膜安装法、混凝土安装法、备用孔法等等。
拆除时,应采用相应的工具进行,以保证螺栓的完好无损。
以上就是关于膨胀螺栓规格表的相关内容介绍。
希望大家可以根据实际需要选用合适的规格螺栓,保证工程的安全和稳定。
膨胀螺栓(胀锚螺栓)1.普通膨胀螺栓(1)性能、用途:膨胀螺栓由膨胀螺栓套管及螺栓两件组成,适用于在混凝土及砖砌体墙、地基上作锚固体。
其受力性能见表48~49。
膨胀螺栓受力性能(一)表48注:表列数据系按铺固基体为标号大于150号混凝土。
膨胀螺栓受力性能(二)表49(2)规格见图26、表50~51。
膨胀螺栓规格(一)表50M10×125 M12×110 M12×130 M12×150 M16×150 M16×175 1251101301501501755565656590901418181822223444441214.514.514.5191911.616.918.319.637.240.4Ⅱ型M10×150M10×175M10×200M12×150M12×200M12×250M16×200M16×250M16×30015017520015020025020025030055555565656590909014141418181822222288810101013131333344444412121214.514.514.51919191314.215.42023.727.44460.567膨胀螺栓规格(二)表51规格(毫米)埋深(毫米)钻孔直径(毫米)规格(毫米)埋深(毫米)钻孔直径(毫米)M5×45 M6×55 M8×70 M10×85 M12×105 M14×12525354555657581012141618M16×140M18×155M20×170M22×185M24×200M27×21590155120135150155222628323538YG型膨胀螺栓的抗拉抗剪力设计值(混凝土构造手册)(锚固于≥C15混凝土中)规格型号;净截面(mm2);抗拉力设计值(KN);抗剪力设计值(KN)YG1-M10 ; 42.2 ; 7.17 ; 4.94YG1-M12 ; 64.6 ; 10.98 ; 7.56YG1-M16 ; 123.6 ; 21.01 ; 14.46YG1-M20 ; 201.2 ; 34.20 ; 23.54YG2,3-M16 ;144.1(201); 24.50 ; 16.86(23.52)YG2,3-M20 ;225.2(314); 38.28 ; 26.35(36.74)YG3-M12 ; 76.3 ; 12.97 ; 8.93YG3-M24 ; 324.3 ; 55.13 ; 37.94YG3-M30 ; 518.9 ; 88.21 ; 60.71YG3-M36 ; 759.5 ; 129.12 ; 88.86注:1.括号内为YG2型2.锚固于C10混凝土中的膨胀螺栓,应按表中值再乘以0.75折减系数3.主要承重结构、重要管道以及高速运转、承受冲击荷载和振动较大的设备应加大一级规格型号。
膨胀螺栓(胀锚螺栓)1.普通膨胀螺栓(1)性能、用途:膨胀螺栓由膨胀螺栓套管及螺栓两件组成,适用于在混凝土及砖砌体墙、地基上作锚固体。
其受力性能见表48~49。
注:表列数据系按铺固基体为标号大于150号混凝土。
(2)规格见图26、表50~51。
表51您好:喜利得化学锚栓化学锚栓M12*160 镀锌15元/套化学锚栓M16*190 镀锌35元/套备注:喜利得没有M14这种规格的。
普通化学锚栓化学锚栓M12*160 镀锌2.5元/套化学锚栓M14*175 镀锌3元/套化学锚栓M16*190 镀锌5元/套南京曼卡特科技有限公司感谢您的使用,祝您工作顺利!2011-04-25根据墙体实际情况选用不同膨胀螺丝。
一般有以下几种6*60、6*80、6*120、6*150。
6*60:总长60 mm,套管长45 mm、直径8 mm、壁厚0.7 mm、表面是镀彩锌;螺杆长60 mm、直径6 mm、螺纹的部分35 mm、底部杆锤8mm的圆锥形,表面是镀彩锌;螺母外径10 mm的八角形、厚度5 mm、表面是镀白锌;垫片外径13 mm、厚度1mm、内径6 mm、表面镀白锌;弹片是外径9 mm、内径6 mm、厚度1.6 mm 圆环。
6*80:总长80 mm,套管长65 mm、直径8 mm、壁厚0.7 mm、表面是镀彩锌;螺杆长、螺母、垫片、弹片同上。
6*120:总长120mm,套管长105mm、直径8 mm、壁厚0.7 mm、表面是镀彩锌;螺杆长、螺母、垫片、弹片同上。
6*150:总长150mm,套管长135mm、直径8 mm、壁厚0.7 mm、表面是镀彩锌;螺杆长、螺母、垫片、弹片同上。
膨胀螺栓规格及性能1. 引言膨胀螺栓是一种常用于固定混凝土结构或钢结构的紧固元件。
它通过将螺栓插入预先钻孔的孔洞中,并在螺栓头部施加拉力,使螺栓与基础材料紧密结合,从而实现结构的固定。
本文将对膨胀螺栓的规格以及其性能进行详细介绍。
2. 膨胀螺栓规格膨胀螺栓的规格通常由螺栓直径和螺栓长度两个要素来描述。
2.1 螺栓直径膨胀螺栓的直径一般以公制单位表示,常见的规格有M8、M10、M12等。
其中,M表示螺纹尺寸规范的标识,后面的数字表示螺栓直径的大小。
选择适当的螺栓直径对于确保结构的稳定性和安全性至关重要。
2.2 螺栓长度膨胀螺栓的长度也以公制单位表示,通常指的是从螺栓头部到螺纹尾部的长度。
根据具体的施工要求和结构设计,螺栓的长度可以有多种选择。
在选择螺栓长度时,需要考虑受力面的厚度、拉力的大小以及其他因素。
3. 膨胀螺栓性能膨胀螺栓的性能是指其在使用过程中所表现出的力学性能和抗腐蚀性能。
3.1 力学性能膨胀螺栓的力学性能包括抗拉强度、抗剪强度和抗滑移性能。
3.1.1 抗拉强度膨胀螺栓的抗拉强度是指其能够承受的最大拉力,一般使用标准试验方法进行测试。
根据实际需求,可以选择符合要求的抗拉强度等级的膨胀螺栓。
3.1.2 抗剪强度膨胀螺栓的抗剪强度是指其能够承受的最大剪切力。
与抗拉强度类似,抗剪强度也可以根据实际需求选择适当的等级。
3.1.3 抗滑移性能膨胀螺栓的抗滑移性能是指其在受到水平荷载作用时,能够防止螺栓与基础材料之间发生滑移的能力。
这种性能可以通过摩擦力的计算和测试来评估。
3.2 抗腐蚀性能膨胀螺栓在使用环境中可能受到腐蚀的影响,因此抗腐蚀性能也是一个重要的考虑因素。
常见的膨胀螺栓抗腐蚀处理方法有镀锌和不锈钢两种。
选择合适的抗腐蚀处理方法,可以提高螺栓的使用寿命和安全性。
4. 结论膨胀螺栓的规格和性能对于结构的稳定性和安全性具有重要影响。
合理选择适当规格的膨胀螺栓,并考虑其力学性能和抗腐蚀性能,可以有效确保结构的牢固性和可靠性。

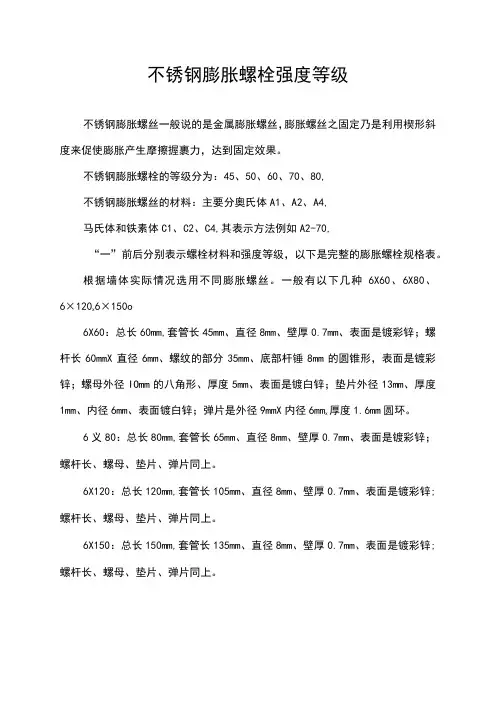

不锈钢膨胀螺栓强度等级
不锈钢膨胀螺丝一般说的是金属膨胀螺丝,膨胀螺丝之固定乃是利用楔形斜度来促使膨胀产生摩擦握裹力,达到固定效果。
不锈钢膨胀螺栓的等级分为:45、50、60、70、80,
不锈钢膨胀螺丝的材料:主要分奥氏体A1、A2、A4,
马氏体和铁素体C1、C2、C4,其表示方法例如A2-70,
“一”前后分别表示螺栓材料和强度等级,以下是完整的膨胀螺栓规格表。
根据墙体实际情况选用不同膨胀螺丝。
一般有以下几种6X60、6X80、6×150o
6×120
x
6X60:总长60mm,套管长45mm、直径8mm、壁厚0.7mm、表面是镀彩锌;螺杆长60mmX直径6mm、螺纹的部分35mm、底部杆锤8mm的圆锥形,表面是镀彩锌;螺母外径IOmm的八角形、厚度5mm、表面是镀白锌;垫片外径13mm、厚度
厚度1.6mm圆环。
1mm、内径6mm、表面镀白锌;弹片是外径9mmX内径6mm
x
6义80:总长80mm,套管长65mm、直径8mm、壁厚0.7mm、表面是镀彩锌;螺杆长、螺母、垫片、弹片同上。
6X120:总长120mm,套管长105mm、直径8mm、壁厚0.7mm、表面是镀彩锌;螺杆长、螺母、垫片、弹片同上。
6X150:总长150mm,套管长135mm、直径8mm、壁厚0.7mm、表面是镀彩锌;螺杆长、螺母、垫片、弹片同上。

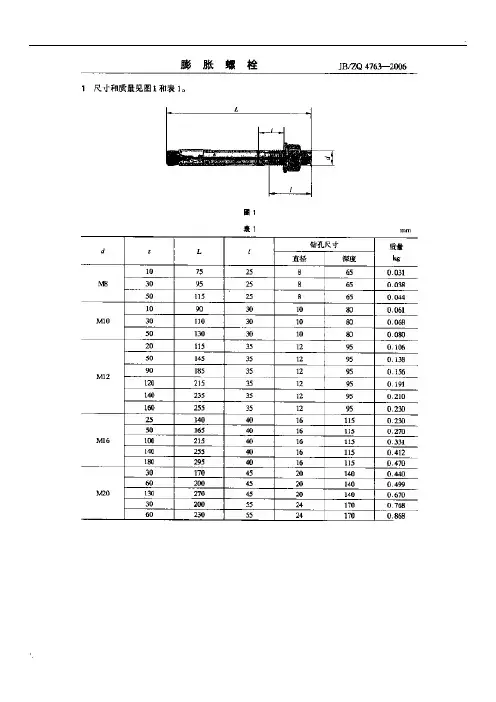

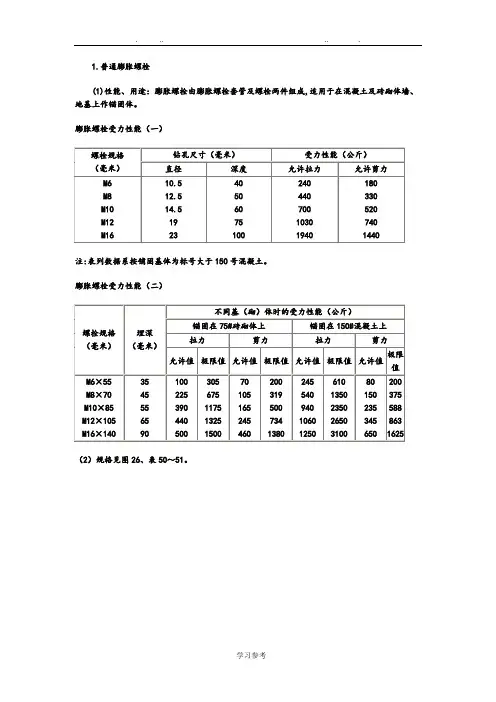

膨胀螺栓(胀锚螺栓)
1.普通膨胀螺栓
(1)性能、用途:膨胀螺栓由膨胀螺栓套管及螺栓两件组成,适用于在混凝土及砖砌体墙、地基上作锚固体。
其受力性能见表48~49。
膨胀螺栓受力性能(一)表48
注:表列数据系按铺固基体为标号大于150号混凝土。
膨胀螺栓受力性能(二)表49
(2)规格见图26、表50~51。
膨胀螺栓规格(一)表50
膨胀螺栓规格(二)表51
Re:化学螺栓
化学螺栓化学螺栓是靠与混凝土之间的握裹力和机械咬合力共同作用来抗拔和螺栓本身来抗剪,主要用在新旧结构的连接处,各项力学指标你可以找厂家是产品介绍, 计算时要根据厂家提供的资料来进行,因为各种厂家生产的化学粘接剂都不同,所以粘接能力也不同,最常用的是德国惠鱼锚具、喜得利、台湾固特优、安徽淮南锚具等厂家生产的化学螺栓,化学螺栓是后埋件的一种,在预埋件漏埋或后建工程中使用。
化学螺栓锚固技术属于后加固技术。
近几年来,在建筑翻新,建筑用途的改变,或现有建筑的改扩建等方面,化学螺栓锚固施工作为一种新型的、简便有效的后固定方法,在施工中得到了较为广泛的运用。
一、1、化学螺栓的组成:化学螺栓由化学胶管、螺杆、垫圈及螺母组成。
螺杆、垫圈、
螺母(六角)一般有镀锌钢和不锈钢两种(也可按要求热镀锌)。
化学胶管(或用塑料包装的药剂管)含有反应树脂、固化剂和石英颗粒。
2、化学螺栓的有关参数钻孔深度:由锚栓类型及尺寸来决定需要的钻孔深度,除少数例外情况,它一般总大于锚固深度。
在打孔时,钻孔深度的控制尤为重要。
如果使用与相应的厂家锚栓就有与之相匹配的自动保障孔深的钻机(例如德国慧鱼牌锚栓就有与之相匹配的高科技柱锥式万能钻头FZU钻孔,钻孔就很方便。
锚固深度:从锚固基础结构表面到螺杆底端的距离,是影响其承载力的重要参数。
锚固厚度:锚固厚度等于被锚固物体的厚度。
如果锚固基础至少有抹灰或瓷砖、绝缘层覆盖,则锚固的锚固厚度至少等于抹灰或瓷砖、绝缘层厚度加上被锚固物体的厚度。
边距:是指锚栓轴线至构件自由边缘的距离。
问距:是指相邻锚栓轴线间的距离。
构件厚度:是指锚固基础的厚度。
为了发挥一个锚栓的最大承载能力,必须保障一定的间距、边距、构件厚度,其数据一般以厂家提供的技术参数为准。
二、适用范围1、适用于普通混凝土强度等级大于等于C15(未开裂混凝土),致密的天然石材。
2、用于固定普通钢结构、底座、导轨、柱帽、柱脚、牛腿、栅栏、楼梯、幕墙、扁钢及型钢、预埋钢筋、埋入式模板等。
三、特点:1、施工温度范围较宽,从15℃~40℃。
2、无膨胀力锚固,对混凝土不产生挤压应力,适用于各种基材,在强度较差的混凝土上表现更佳。
3、安全方便(如喜利得螺栓药剂管特殊倒挂外形,保证垂直面吊挂施工时不坠落)。
4、间距、边距小,适用于空间狭小处。
5、安装操作便利,安装后能迅速固结,有较高的承载力。
6、适用于重载及各种震动负载。
7、锚固厚度较大。
四、工艺原理:通过合成树脂砂浆粘合锚杆和孔壁,使锚杆、锚固基础与被锚固对象形成一个整体,从而达到固定构件或提高构件承载力的效果。
五、工艺流程:安装程序:钻孔——清孔——置入药剂管——钻入螺栓——凝胶过程——硬化过程——固定物体1、钻孔:先根据设计要求,按图纸间距、边距定好位置,在基层上钻孔,孔径、孔深必须满足设计要求。
2、清孔:用空气压力吹管等工具将孔内浮灰及尘土清除,保持孔内清洁。
3、置入药剂管:将药剂管插入洁净的孔中,插入时树脂在手温条件下能象蜂蜜一样流动时,方可使用胶管。
4、钻入螺栓:用电钻旋入螺杆直至药剂流出为止。
电钻一般使用冲击钻或手钻,钻速为750转/分。
这时螺栓旋入,药剂管将破碎,树脂、固化剂和石英颗粒混合,并填充锚栓与孔壁之间的空隙。
同时,锚栓也可以插入湿孔,但水必须排出钻孔,凝胶过程及硬化过程的等待时间必须加倍。
5、凝胶过程:保持安装工具不动,化学反应时间如表1。
6、硬化过程:取下安装工具静待药剂硬化,化学反应时间如表1。
7、固定物体:待药剂完全硬化后,加上垫圈及六角螺母将物体固定便可。
六、质量要求及控制1、钻孔时最好使用与锚栓相匹配的钻头,并不得损伤钢筋。
2、在施工之前,必须对锚栓作材料力学性能试验,经试验合格后,方可现场使用。
3、在现场施工应做锚栓现场应用条件确定试验,以充分检验承载能力。
试验不仅在低强度混凝土中进行,也要在高强度混凝土中进行。
在测试中,其允许荷载、相应间距、边距构件厚度按生产厂的说明埋置锚栓。
试验采用轴心拉力、剪力及拉剪组合力,从而确定荷载方向对承载力的影响。
4、清孔时必须将孔内尘土及浮灰清理干净。
5、药管在冬施时,应提前对其进行保温处理,以保证药管在插入钻孔时有足够的流动性(在手温时,树脂象蜂蜜一样流动)。
6、螺杆必须用电钻旋入,不许直接敲入。
7、钻孔内不得有积水。
七、施工实例及应用效果:
在民族文化宫抗震加固工程Ⅲ段12层外墙边梁粘钢、Ⅳ段展厅及Ⅰ段观众厅马道固定中,采用YJ结构胶粘贴与化学螺栓锚固相结合的方法。
Ⅲ段梁加固属于单侧加固,采用化学螺栓锚固,充分保证加固的整体效果,达到了设计及抗震加固的要求。
膨胀螺栓就是靠自身的锥度胀开外套后固定于固定体的螺栓。
拧紧以后会膨胀的,螺栓尾部有一个大头,螺栓外面套一个比螺栓直径稍大的圆管子,尾部那部分有几道开口,当螺栓拧紧
以后,大头的尾部就被带到开口的管子里面,把管子冲大,达到膨胀的目的,进而把螺栓固定在地面或墙壁上,达到生根的目的。
化学锚栓规格钻孔直径(mm) 钻孔深度(mm) 锚固长度(mm) 破坏力(KN)
M8 × 110mm Ф10 80 75 ≥20.5
M10 × 130mm Ф12 95 90 ≥30
M12 × 145mm Ф14 115 110 ≥43
M12 × 160mm Ф14 115 110 ≥41.8
M16 × 190mm Ф18 135 130 ≥69.8
M20 × 260mm Ф24 165 160 ≥110.5
M24 × 300mm Ф28 225 220 ≥141。
