定义与作用定义作用建筑施工图种类010*******建筑施工图绘制标准第二季度第三季度第一季度第四季度准确性规范性清晰性协调性总平面图内容构成表明建筑物的位置表明建筑物的外轮廓尺寸表明建筑物的内部布局表明建筑物的周边环境总平面图中符号含义定位轴线索引符号详图符号引出线总平面图阅读方法分析地形和地物阅读图例了解图例中各种符号和标记的含义,以便更好地理解图纸内容。
了解图名、比例分析新建建筑物的位置建筑物的关系、与道路或管线的连接方式等。
分析建筑物的功能布局平面图内容构成及要求内容构成建筑平面图应包括建筑物及其组成部分的平面形状、大小、位置、内外墙、门窗、楼梯、电梯、阳台、雨篷、台阶等。
比例与尺寸平面图应按照一定比例绘制,并标注出各部分的尺寸,以便施工和预算。
线条与图例平面图应使用规定的线条和图例来表示不同的建筑构件和材质。
平面图中符号含义及标注方法符号含义标注方法平面图中的标注应清晰、准确,包括尺寸标注、标高标注、索引标注等,以便施工人员准确理解图纸信息。
平面图绘制步骤与技巧绘制步骤绘制技巧立面图内容构成及要求立面图内容包括建筑外轮廓、门窗、阳台、雨篷、花饰、勒脚、檐口等可见部分的投影,以及建筑立面上的主要标高。
立面图要求按比例绘制,注出各部分的构造、装饰节点详图的索引符号,并用文字说明所用的材料、色彩及做法等。
立面图中符号含义及标注方法符号含义标注方法立面图绘制步骤与技巧绘制步骤确定绘制比例和定位轴线,根据平面图绘制出建筑的外轮廓线,逐步添加门窗、阳台等建筑构件,最后标注尺寸、标高和材料等。
绘制技巧注意保持图面的整洁和清晰,使用合适的线型和比例,正确标注尺寸和标高,避免出现错误和遗漏。
同时,要熟练掌握各种建筑构件的绘制方法和技巧,以提高绘图效率和准确性。
剖面图内容构成及要求内容构成绘制要求剖面图中符号含义及标注方法符号含义标注方法剖面图绘制步骤与技巧绘制步骤绘制技巧建筑详图包括节点详图、构件详图、大样图等,用于表达建筑细部的构造、尺寸、材料等信息。

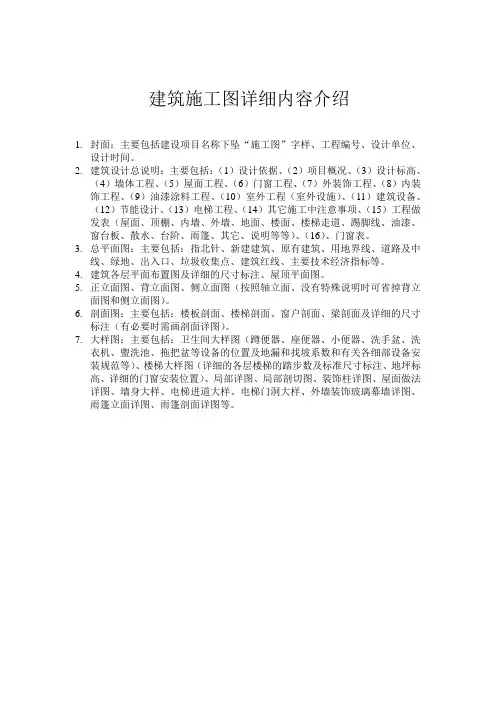

建筑施工图详细内容介绍
1.封面:主要包括建设项目名称下坠“施工图”字样、工程编号、设计单位、
设计时间。
2.建筑设计总说明:主要包括:(1)设计依据、(2)项目概况、(3)设计标高、
(4)墙体工程、(5)屋面工程、(6)门窗工程、(7)外装饰工程、(8)内装饰工程、(9)油漆涂料工程、(10)室外工程(室外设施)、(11)建筑设备、(12)节能设计、(13)电梯工程、(14)其它施工中注意事项、(15)工程做发表(屋面、顶棚、内墙、外墙、地面、楼面、楼梯走道、踢脚线、油漆、窗台板、散水、台阶、雨篷、其它、说明等等)、(16)、门窗表。
3.总平面图:主要包括:指北针、新建建筑、原有建筑、用地界线、道路及中
线、绿地、出入口、垃圾收集点、建筑红线、主要技术经济指标等。
4.建筑各层平面布置图及详细的尺寸标注、屋顶平面图。
5.正立面图、背立面图、侧立面图(按照轴立面、没有特殊说明时可省掉背立
面图和侧立面图)。
6.剖面图:主要包括:楼板剖面、楼梯剖面、窗户剖面、梁剖面及详细的尺寸
标注(有必要时需画剖面详图)。
7.大样图:主要包括:卫生间大样图(蹲便器、座便器、小便器、洗手盆、洗
衣机、盥洗池、拖把盆等设备的位置及地漏和找坡系数和有关各细部设备安装规范等)、楼梯大样图(详细的各层楼梯的踏步数及标准尺寸标注、地坪标高、详细的门窗安装位置)、局部详图、局部剖切图、装饰柱详图、屋面做法详图、墙身大样、电梯进道大样、电梯门洞大样、外墙装饰玻璃幕墙详图、雨篷立面详图、雨篷剖面详图等。
建筑施工图概述1.房屋工程图建造房要经过设计与施工两个阶段。
设计时需要把想象中的房屋用图形表示出来,这种图形统称为房屋工程图,简称房屋图。
2.房屋施工设计图直接用来为施工服务的图样,是建造房屋的技术依据,则庆做到整套图纸完整统一、尽挤全、明确无误等。
这类图纸称为房屋施工设计图,简称施工图。
3.房屋设计步骤(1)初步设计阶段;(2)施工图设计阶段;(3)技术设计阶段初步设计阶段:必须首先提出各种初步设计方案,画出简略的房屋平、立、剖面设计图和总体布置图以及各设计方案的技术、经济指标和工程概算等(对于有些建筑,常加绘给予人们具有视觉印象和造型感受的透视图)作为设计过程中用来研究、比较、审批等反映概貌和设计意图的图样,称为房屋精步设计图。
这种粗步设计图样中的平、立、剖面图常用1:200、1:400等的比例来绘制。
有时也可用1:100的比例绘制。
施工图设计阶段:它的主要任务是为施工服务,即在初步设计的基础上,结合建筑结构,设备等各工程的相互配合、协调、校核和调整,并把满足工程施工的各项具体要求反映在图纸中。
技术设计阶段:对于大型的比较复杂的工程也有采用三个设计阶段的,即在两个设计阶段之间还有一个技术设计阶段,用来*入解决各工种之间的协调等的技术下。
初步设计图和施工图,在图示原理和绘制方法上是一致的,但它们在表达内容的深入和详尽的程度上却有很大的原则.施工图在图纸的数量上要齐全无缺,在工种上要增添各种设备的设计图。
一、房屋的组成建筑物按其使用功能通常可分为:1.工业建筑(厂房、仓库、动力间等)2.农业建筑(谷创始、饲养场、拖拉机站等)3.民用建筑:居住建筑(住宅、宿舍、公寓等);公共建筑(学校、旅馆、会堂等)。
各种不同的建筑物,尽管它们在使用要求、空间组成、外型处理、结构型式、构造方式及规模大小等各自有着种种特点。
但构成建筑物的主要部分是由:基础、墙(或柱)楼(地面)人面、屋顶、楼梯、门、窗等部分组成。
此外,一般建筑物尚有台除(坡道)、雨蓬、阳台、雨水管、明沟(或散水)以及其它各种构配件和装饰等。

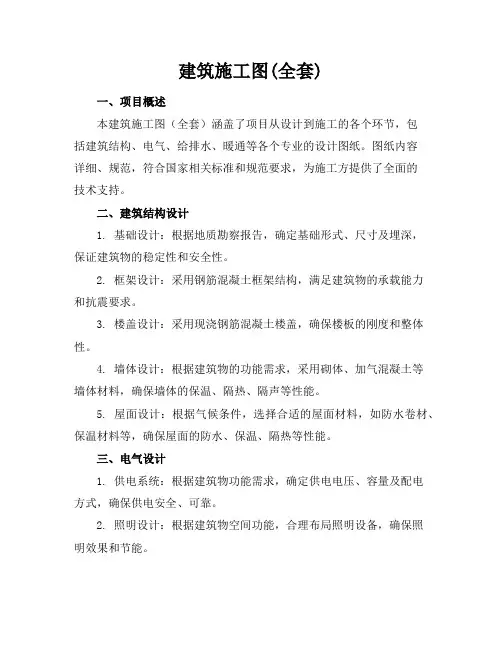

建筑施工图(全套)一、项目概述本建筑施工图(全套)涵盖了项目从设计到施工的各个环节,包括建筑结构、电气、给排水、暖通等各个专业的设计图纸。
图纸内容详细、规范,符合国家相关标准和规范要求,为施工方提供了全面的技术支持。
二、建筑结构设计1. 基础设计:根据地质勘察报告,确定基础形式、尺寸及埋深,保证建筑物的稳定性和安全性。
2. 框架设计:采用钢筋混凝土框架结构,满足建筑物的承载能力和抗震要求。
3. 楼盖设计:采用现浇钢筋混凝土楼盖,确保楼板的刚度和整体性。
4. 墙体设计:根据建筑物的功能需求,采用砌体、加气混凝土等墙体材料,确保墙体的保温、隔热、隔声等性能。
5. 屋面设计:根据气候条件,选择合适的屋面材料,如防水卷材、保温材料等,确保屋面的防水、保温、隔热等性能。
三、电气设计1. 供电系统:根据建筑物功能需求,确定供电电压、容量及配电方式,确保供电安全、可靠。
2. 照明设计:根据建筑物空间功能,合理布局照明设备,确保照明效果和节能。
3. 电气设备:根据建筑物功能需求,选择合适的电气设备,如空调、电梯、消防设备等,确保设备运行安全和可靠。
四、给排水设计1. 给水系统:根据建筑物功能需求,确定给水水源、水量及水压,确保给水安全、可靠。
2. 排水系统:根据建筑物功能需求,确定排水方式、管径及坡度,确保排水畅通、无污染。
3. 消防给水系统:根据消防规范,确定消防给水水源、水量及水压,确保消防给水安全、可靠。
五、暖通设计1. 通风系统:根据建筑物功能需求,确定通风方式、风量及风口布置,确保室内空气质量。
2. 空调系统:根据建筑物功能需求,确定空调方式、冷量及设备布置,确保室内舒适度。
3. 消防排烟系统:根据消防规范,确定排烟方式、风量及风口布置,确保火灾时排烟畅通。
本建筑施工图(全套)为施工方提供了详细、规范的设计图纸,为项目的顺利施工提供了有力保障。
施工过程中,请严格按照图纸要求进行施工,确保工程质量。
如有疑问,请及时与设计方沟通,共同解决问题。
什么是建筑施工图建筑施工图是建筑设计和施工过程中的重要文件,它承载着建筑师和施工队的合作与交流。
它是一种图面的表达方式,通过详细的绘制和标注,将建筑设计方案转化为工程施工的具体指南。
施工图的编制是建筑工程实施过程中的关键环节,它直接参与到施工现场的实际操作中,对于保证工程质量和进度控制至关重要。
从概念上来说,建筑施工图是建筑设计方案的延伸和细化。
设计方案包括了建筑的布局、空间划分等基本要素,而施工图则进一步界定了建筑各个部分的具体尺寸、构造和材料等细节。
通过细致入微的绘制,施工图告诉施工队如何进行具体的施工工序和安装,以及如何解决设计中的技术难题。
可以说,施工图是建筑设计方案的具体实施手册。
施工图的内容通常包括平面图、立面图、剖面图等。
平面图展示了建筑在水平方向上的布置,包括了房间划分、门窗位置、室内设施等;立面图则展示了建筑在垂直方向上的外观特征,标注了各个部位的尺寸和材料;剖面图则针对建筑构造进行了切割,展示了建筑内部的层次和空间关系。
此外,施工图还会配有详细的施工和安装说明,以及各种标注和符号,以确保施工队能够准确理解和执行。
施工图的编制需要建筑师和施工队的密切合作。
一方面,建筑师需要将设计方案中的概念和创意通过施工图转化为具体的实施方案。
他们需要关注施工过程中可能遇到的问题,并考虑如何克服这些问题,以实现设计方案的完美实现。
另一方面,施工队需要深入理解施工图的内容,并根据其编制的指导进行施工。
他们需要解读图纸中的各种标注和符号,并将其转化为具体的施工活动。
施工图既是一种表达语言,也是一种技术文档。
它通常通过计算机辅助绘图软件进行编制,利用准确的尺寸和比例来描述建筑的各个部分。
在编制施工图时,建筑师需要具备较高的技术和专业知识,熟悉建筑规范和相关标准。
同时,他们还需要与结构工程师、机电工程师等专业人士进行沟通和协作,确保施工图的准确性和可操作性。
总的来说,建筑施工图是建筑设计方案的延伸和细化,它是建筑师与施工队之间的重要桥梁。
建筑施工图包括建筑施工图包括什么?建筑施工图是建筑设计的重要组成部分,用于指导施工过程中的各项工作。
它是建筑项目从设计到施工的桥梁,包含了建筑物的各种细节和规格。
下面将介绍建筑施工图包括的主要内容。
1. 平面图:平面图是建筑施工图中最基本的部分。
它展示了建筑物在平面上的布局,包括墙体、柱子、楼板和其他主要构件的位置和尺寸。
平面图还标注了门窗的位置、开启方向和尺寸等细节,为施工人员提供了布线和安装的指导。
2. 立面图:立面图展示了建筑物在垂直方向上的外观和细节。
它显示了建筑物的外墙材料、窗户、门、檐口、挑檐、雨水管等部分的位置、尺寸和造型。
立面图帮助施工人员理解建筑物的外观,确保按照设计要求进行施工。
3. 剖面图:剖面图是建筑施工图中的重要组成部分,用于展示建筑物内部的结构和细节。
它以平面图中的某一垂直切面为基础,将建筑物切开并展示内部构件的位置、尺寸和细节。
剖面图有助于施工人员理解建筑物的构造,例如墙体结构、楼板和屋顶的构造、管道和电气设备的布置等。
4. 细部图:细部图展示了建筑物中一些具体构件的详细设计和方法。
它们包括柱子与梁的连接细节、墙体与楼板的连接细节、门窗的安装细节等。
细部图是指导施工人员进行具体施工的重要依据,确保各项工作的质量和准确度。
5. 设备图:设备图是建筑施工图中的一个重要部分,用于标注和安装管道、电气设备、空调设备等。
在设备图中,各种设备的位置、尺寸、管道连接方式以及电气接线图均应清晰明确。
设备图对于工程施工的顺利进行至关重要,能够方便地进行设备的布置和安装。
6. 电气图:电气图展示了建筑物中电气系统的布线和设备的安装。
它标注了电源的位置、电机与配电盘之间的电缆线路、灯具的位置、开关的位置和控制电路等。
电气图对于建筑物的电气工程施工非常重要,确保电气设备能够正常运转和安全使用。
7. 框架图:框架图是建筑施工图中的基本图之一,用于展示建筑物的结构框架。
它通常包括梁、柱、桁架、水平和垂直支撑等构件的布置和连接方式。
建筑施工图概述一、概述建筑施工图是建筑工程的重要组成部分,它是建筑设计的延伸和具体化,为建筑施工提供了必要的指导和依据。
本文将从施工图的定义、作用、内容和编制流程等方面进行概述。
二、定义和作用建筑施工图是建筑设计方案进一步细化的成果,它以平面图、立面图、剖面图、详图等形式详细描述了建筑构件的几何形状、尺寸、材料和施工工艺等内容。
施工图起到了沟通设计和施工的桥梁作用,为施工单位提供了具体操作的图纸依据,确保了建筑工程的质量和安全。
三、内容建筑施工图的主要内容包括平面图、立面图、剖面图、施工详图等。
其中平面图主要用于表达建筑物在水平面上的布局、空间格局和功能划分;立面图用于展示建筑物在垂直方向上的外观形象和建筑风格;剖面图则用于展示建筑物内部构造和材料层次;施工详图则进一步详细描述了建筑构件的尺寸、材料和施工要求。
四、施工图编制流程建筑施工图的编制需要经过多个阶段,包括方案设计、初步设计、施工图设计和图纸审查等步骤。
首先是方案设计阶段,此阶段注重的是建筑物的整体规划和初步布局,确定了建筑物的基本形状和功能分区。
然后进入初步设计阶段,此阶段注重的是对建筑物各个细节的尺寸、形状和材料的具体设计。
接着是施工图设计阶段,此阶段对初步设计的细节进行进一步完善和细化,提供了施工所需的具体图纸和说明。
最后是图纸审查阶段,此阶段由有关部门对施工图进行审核,确保施工图符合相关法规和标准。
五、施工图的质量要求建筑施工图的质量对于保障建筑工程的质量和安全至关重要。
在编制施工图时,需严格遵循建筑设计规范和相关标准,确保图纸的准确性和标示的清晰度。
施工图应符合施工工艺要求和安全规范,保证施工操作的可行性和安全性。
此外,施工图应有完整的图纸和文字说明,确保施工人员能够准确理解和执行。
六、总结建筑施工图在建筑工程中起到了重要的作用,它是建筑设计与施工之间的桥梁,为施工提供了必要的指导和依据。
施工图的编制需要经过多个阶段,每个阶段都有其具体任务和要求。
一、建筑工程施工图的基本知识(一)概述建筑工程施工图是一种能够准确表达建筑物外形轮廓,大小尺寸,结构形式、构造方法和材料做法的图样,是沟通设计和施工桥梁,工程技术人员要准确完成施工中的各种工序,首要的是要学会看施工图。
1.施工图的分类由于专业分工的不同,施工图一般分为建筑施工图、结构施工图和施备图。
(1)建筑施工图(简称建筑):主要说明建筑物的总体布局、外部造形、内部布置、细部构造、装饰装修和施工要求等,其图纸主要包括总平面图、建筑平面、建筑立面图、建筑剖面图、建筑详图等。
(2)结构施工图(简称结施):主要说明建筑的结构设计内容,包括结构造类型、结构的平面布置、构件的形状、大小、材料要求等,其图纸主要有结构平面布置图、构件详图等。
(3)设备施工图(简称设施):包括给水、排水采暖通风、电气照明等各种施工图,主要有平面布置图、系统图等。
2.施工图的编排顺序一套建筑施工图往往有几十张,甚至几百张,为了便于看图,便于查找,应当把这些图纸按顺序编排。
建筑施工图的一般编排顺序是:图纸目录、施工总说明、建筑施工图、结构施工图、设备施工图等。
各专业的施工图,应按图纸内容的主次关系进行排列。
例如:基本图在前,详图在后;布置图在前,构件图在后;先施工的图在前后施工的图在后等。
(二)施工图的一般表示方法1.建筑制图的表示方法为统一并保证图纸的质量,便于设计和施工,国家对于施工图的表示方法有统一规定.(1)图标及会签标在每张图纸的右下角,都有一个图示,标明工程的名称、图名、图别、图号、设计单位名称等内容。
如果需要查阅某张图纸时,可从图纸的目录中查到所需查阅图纸的图号,然后根据图号查找所需的图纸。
会签标是为各工种的负责人签字用的表格(图1-2),放在图纸的左侧上方的图框线外。
(2)比例和图名在工程制图,对于建筑物,通常要缩小绘制在图纸上。
图纸中图形实物的相对应的线性尺寸之比,称为比例。
比例应由阿拉伯数字来表示。
比值为1的比例称为原值比例,即1:1。
建筑施工图概述建筑施工图是建筑设计的重要组成部分,是建筑师将设计方案转化为可实施的施工方案的重要工具。
本文将从施工图的定义、作用、制作流程、注意事项等方面进行概述。
一、施工图的定义施工图是建筑设计的具体实施方案,是建筑师将设计方案转化为可实施的施工方案的重要工具。
施工图包括建筑平面图、立面图、剖面图、构造图、细部图等,是建筑施工的基础。
二、施工图的作用1.指导施工施工图是建筑施工的指导书,包含了建筑的各个细节和构造,能够指导施工人员进行施工。
2.保证施工质量施工图能够保证施工质量,因为它包含了建筑的各个细节和构造,能够指导施工人员进行施工,从而保证施工质量。
3.控制施工成本施工图能够控制施工成本,因为它包含了建筑的各个细节和构造,能够指导施工人员进行施工,从而避免了施工中的浪费和重复。
三、施工图的制作流程1.确定设计方案在制作施工图之前,需要确定设计方案,包括建筑的功能、形式、结构等。
2.制作初步设计图根据设计方案,制作初步设计图,包括建筑平面图、立面图、剖面图等。
3.制作施工图根据初步设计图,制作施工图,包括建筑平面图、立面图、剖面图、构造图、细部图等。
4.审核施工图审核施工图,确保施工图的准确性和可行性。
5.发布施工图发布施工图,供施工人员进行施工。
四、施工图制作的注意事项1.准确性施工图必须准确无误,包括建筑的各个细节和构造,以确保施工的顺利进行。
2.可行性施工图必须具有可行性,能够指导施工人员进行施工,避免施工中的浪费和重复。
3.规范性施工图必须符合相关的规范和标准,以确保建筑的安全和质量。
4.细节性施工图必须包含建筑的各个细节和构造,以确保施工的顺利进行。
总之,建筑施工图是建筑设计的重要组成部分,是建筑师将设计方案转化为可实施的施工方案的重要工具。
制作施工图需要注意准确性、可行性、规范性和细节性等方面,以确保建筑的安全和质量。
建筑施工图的内容建筑施工图是建筑设计过程中的重要组成部分,它准确而详细地表达了设计师的意图,并提供了实施建筑项目所需的信息和指导。
本文将深入探讨建筑施工图的内容,包括平面图、立面图、剖面图以及其他相关细节。
1. 平面图:平面图是建筑施工图中最常见的形式之一。
它提供了建筑在水平面上的布置和空间组织信息。
常见的平面图包括地面平面图、层平面图和屋顶平面图。
地下室、一层、二层等各个楼层的平面图展示了建筑的功能布局,包括房间的分布、大小和用途。
屋顶平面图则展示了建筑顶部的构造和排水系统。
2. 立面图:立面图是建筑施工图中展示建筑外部面貌的重要形式。
立面图从垂直方向上展示了建筑的外墙、窗户、门、装饰元素等细节。
它以比例准确地显示建筑外部的形式和组成。
立面图还可以展示建筑的各个立面,如前立面、侧立面和后立面,以便施工人员更好地理解建筑的整体效果。
3. 剖面图:剖面图是建筑施工图中用于展示建筑内部结构和构造的重要形式。
它从垂直方向上切割建筑,揭示出建筑的结构层次和各个部分之间的关系。
剖面图可以展示楼板、墙体、梁、柱等构造元素,并标注出它们的尺寸、材料和连接方式。
通过剖面图,施工人员可以了解建筑内部的具体细节,从而进行准确的施工。
4. 其他相关细节:建筑施工图除了上述的三个主要形式外,还包括了其他一些相关细节,如建筑构造细节、设备布置图以及标准细节图等。
构造细节图展示了建筑结构的边角细节,包括连接方式、施工顺序和材料细节等。
设备布置图则展示了建筑内部的设备安装位置和管道走向,如给排水管道、电气线路等。
标准细节图是一些常见细节的规范,以确保施工过程中的质量和一致性。
以上是建筑施工图的主要内容形式。
然而,每个建筑项目都有其独特的需求,因此施工图内容也会因项目而异。
设计师需要根据项目要求和当地建筑法规,细化建筑施工图的内容,确保施工人员能够准确理解设计意图并按照施工图进行施工。
在建筑施工图的绘制过程中,精确的尺寸和详细的标注是非常重要的。
建筑施工图概述
1.房屋工程图
建造房要经过设计与施工两个阶段。
设计时需要把想象中的房屋用图形表示出来,这种图形统称为房屋工程图,简称房屋图。
2.房屋施工设计图
直接用来为施工服务的图样,是建造房屋的技术依据,则庆做到整套图纸完整统一、尽挤全、明确无误等。
这类图纸称为房屋施工设计图,简称施工图。
3.房屋设计步骤
(1)初步设计阶段;
(2)施工图设计阶段;
(3)技术设计阶段
初步设计阶段:必须首先提出各种初步设计方案,画出简略的房屋平、立、剖面设计图和总体布置图以及各设计方案的技术、经济指标和工程概算等(对于有些建筑,常加绘给予人们具有视觉印象和造型感受的透视图)作为设计过程中用来研究、比较、审批等反映概貌和设计意图的图样,称为房屋精步设计图。
这种粗步设计图样中的平、立、剖面图常用1:200、1:400等的比例来绘制。
有时也可用1:100的比例绘制。
施工图设计阶段:它的主要任务是为施工服务,即在初步设计的基础上,结合建筑结构,设备等各工程的相互配合、协调、校核和调整,并把满足工程施工的各项具体要求反映在图纸中。
技术设计阶段:对于大型的比较复杂的工程也有采用三个设计阶段的,即在两个设计阶段之间还有一个技术设计阶段,用来*入解决各工种之间的协调等的技术下。
初步设计图和施工图,在图示原理和绘制方法上是一致的,但它们在表达内容的深入和详尽的程度上却有很大的原则。
施工图在图纸的数量上要齐全无缺,在工种上要增添各种设备的设计图。
一、房屋的组成
建筑物按其使用功能通常可分为:
1.工业建筑(厂房、仓库、动力间等)
2.农业建筑(谷创始、饲养场、拖拉机站等)
3.民用建筑:居住建筑(住宅、宿舍、公寓等);公共建筑(学校、旅馆、会堂等)。
各种不同的建筑物,尽管它们在使用要求、空间组成、外型处理、结构型式、构造方式及规模大小等各自有着种种特点。
但构成建筑物的主要部分是由:基础、墙(或柱)楼(地面)人面、屋顶、楼梯、门、窗等部分组成。
此外,一般建筑物尚有台除(坡道)、雨蓬、阳台、雨水管、明沟(或散水)以及其它各种构配件和装饰等。
二、建筑施工图的内容和用途
房屋施工图由于专业分工的不同,又分为:
1.建筑施工图(简称建施),
2.结构施工图(简称结施)。
3.设备施工图(如给排水、取暖通风、电气等,简称设施)。
图纸目录
施工说明书
一套房屋施工图一般应有:建筑施工图
结构施工图
设备施工图等组成
4.要求
建筑施工图是在确定工建筑平、立、剖面初步设计的基础上绘制的,不必须满足施工建造的要求。
建筑离工图是表示建筑物的总体布局、外部造型、内部布置、细部构造、内外装饰以及一些固定设施等必须与结构、设备、施工图取得一致、并互相配合与协调。
5.作用
建筑施工图主要用来作为施工放线,砌筑基础及墙身、铺设楼板、楼梯、屋顶、安装门窗、室内外装饰以及编制预算和施工组织计划等的依据。
6.内容
建筑施工图一般包括施工总说明(有明包括结构总说明),总平面图、门窗表、建筑平面图、建筑立面图、建筑剖面图和建筑详图等图纸。
三、建筑施工图的有关规定
建筑施工图除了要符合一般的投影原理,以及视图、剖面和断面等的基本图示方未能外,为了保证制图质量,提高效率,表达统一和便手识读,我国制订了国家标准《建筑工程制图》,在绘图时,应严格遵守国家标准中的规定。
1.比例
建筑物是庞大而复杂的形体,必须采用不同的比例来绘制对于整个建筑物,建筑物的局部和细部都分别予以缩小画出;特殊细小的线脚有时不缩小,甚至需要放大画出。
参见书P8表1-10中常用比例和可用比例。
2.图线
在房屋图中,为了表明不同的内容,可采用不同线型的宽度的图线来表达。
(P7.表1-7)参见。
绘图时,首先应按照需要绘制的图样的具体情况,选定粗实线的宽度“b”,于是其它线型的宽度也就随之确定。
粗实线的宽度“b”一般与所绘制图形的比例和图形的复杂程度有关。
(P63.表3-1)
3.位轴线及其编号
建筑施工图中的定位轴线是施工定位,放线的重要依据。
凡是承重墙、柱子等主要承重构件都应画上轴线来确定其位置。
(1)定位轴线
采用细点划线表示,并予编号。
宜标注在下方与左侧,横向编号采用阿拉伯数字,从左向右顺序编写,竖向编号采用大写拉丁字母,自下而上顺序编号。
(2)注意
在两个轴线之间,如需附加分轴线时,则编号可用分数表示;
分母表示前一轴线的编号,分子表示附加轴线的编号(用阿拉伯数写出顺序编写)。
大写拉丁字母I、O、Z三个字母不得用为轴线编号,以免与数字混淆。
4.寸和标高
尺寸单位:除标高及建筑总平面图以来为单位外,其余一律以毫米为单位。
标高:是标主建筑物高度的一种尺寸形式。
标高符号四种: *******
前三种符号用细实线画出,短的横线为需注高度的界线,长的横线之上或之下注写标高数字,例*****
标高符号的三角形为等腰直角三角形,接触短横线的角为900,三角形高约3mm。
在同
一图纸上的标高符号应大小相等,对齐画出。
注:用来表明平面图中室内地面的标高,不画短、横线。
总平面图中或底平面图中的室外整平地面标高用符号“▼”,标高数字注写在涂黑三角形的在上方,例*--------- ,也可注在左面或上方。
黑基角底为直角等腰三角表,高约3mm。
标高数字以来为单位。
单体建筑工程的施工图中注写到小数点*-------三位,在总平面图中则注写到小数点后二位;在单位建筑工程中:零点标高注写成±0.000;负标高数字前必须加注“-”,正标高数字前不写“+”,标高数字不到1米时,小数点前应加写“0”。
在总平面图中,标高数字标注形式与上述相同。
标高有绝对标高和相对标高两种。
绝对标高
我国把青岛附近某*的黄海的平均海平面定为绝对标高的零点,其它各地标高都以它为基础。
相对标高
在建筑的施工图上要注明许多标高,如果全用绝对标高,不但数字繁琐,而且不容易得出各部分的高差。
因此,除总还将有同图外,一般都采用相对标高,即把底层室内主要地坪标高定为相对标高的零点,并在建筑工程的总说明中说明相对标高和绝对标高的关系。
再由当地会近的水准点(绝对标高)来测定拟建工程的底层地面标高。
5.字体
同前
6.图例及代号
见附录二~四(P161),其它图例详见《建筑工程制图标准GBJ1-86》
7.引符号和详图符号
图样中的某一局部或某一构件和构件间的构造如需另见详图,应以裁定引符号裁定引。
即在需要另画详图的部位编上索引符号,并在所画的详图上编上详图符事情,两者必须对应一致,以便扑克图时查找相互有关的图纸。
索引符号的圆和水平直径均以细实线绘制,圆的直径一般为10mm;
详图符号的圆圈应画成直径为14mm的粗实线圆;
详细规定和编号方法见附录五(P164)。
8.指北针及风向频率玫瑰图
指北针——在底层建筑平面图上,均应画上指北针。
单独的指北针,其细实线圆的直径一般以24mm为宜,指针尾端的宽度,宜为圆直径的1/8。
见图3-5所示P69。
风向玫瑰图——在建筑总平面图上,通常应按当地实际情况绘制它向频率玫瑰图。
全国各地主要城市风向玫瑰图见《建筑设计资料集》。
(有的总平面图上也有兴画上指北针而不画风向频率玫瑰图的,见图3-4,P67)。
