建筑工程图基本知识建筑工程图基本知识建筑物按建筑规模和数量可分为大量性建筑和大型性建筑。
大量性建筑指建造数量较多、相似性大的建筑，如住宅、宿舍、商店、医院、学校等;大型性建筑指建造数嚣较少，但单幢建筑体量大的建筑，如大型体育馆、影剧院、航空站、火车站等。
各种不同的建筑物，尽管它们的使用要求、空间组合、外形处理、结构形式、构造方式及规模大小等方面有各自的特点，但其基本构造是相似的，见图6-1。
它们是由基础、墙或柱、楼板、地面、楼梯、屋顶、门窗等部分，以及其配件和设施，如通风道、垃圾道、阳台、雨篷、雨水管、勒脚、散水、明沟等组成。
房屋建筑工程图是工程技术的“语言”，它能够准确地表达建筑物的外形轮廓、尺寸大小、结构构造、装修做法等。
故要求有关施工人员必须熟悉施工图的全部内容。
建筑工程图的内容房屋施工图按专业不同可分为建筑施工图(简称建施)、结构施工图(简称结施)、设备施工图(给水排水施工图、暖通施工图、电气施工图)(简称设施)和装饰施工图(简称装施)等。
建筑施工图主要表达房屋建筑群体的总体布局，房屋的外部造型、内部布置、固定设施、构造做法和所用材料等内容，包括首页(图纸目录、设计总说明、门窗标等材料表等)、总平面图、建筑平面图、建筑立面图、建筑剖面图、建筑详图等。
其中, 图纸目录包括每张图纸的名称、内容、图号等; 设计总说明包括工程概况(建筑名称、建筑地点、建设单位、建筑占地面积、建筑等级、建筑层数);设计依据(政府有关批文、建筑面积、造价以及有关地质、水文、气象资料);设计标准(建筑标准结构、抗震设防烈度、防火等级、采暖通风要求、照明标准);施工要求(验收规范要求、施工技术及材料的要求，采用新技术、新材料或有特殊要求的做法说明，图纸中不详之处的补充说明。
)结构施工图主要表达房屋承重构件的布置、类型、规格及其所用材料，配筋形式和施工要求等内容，包括结构布置图、构件详图、节点详图等。
设备施工图主要表达室内给排水、采暖通风、电气照明等设备的布置、安装要求和线路铺设等内容，包括给排水、暖通、电气等设施的平面布置图、系统图、构造和安装详图等。

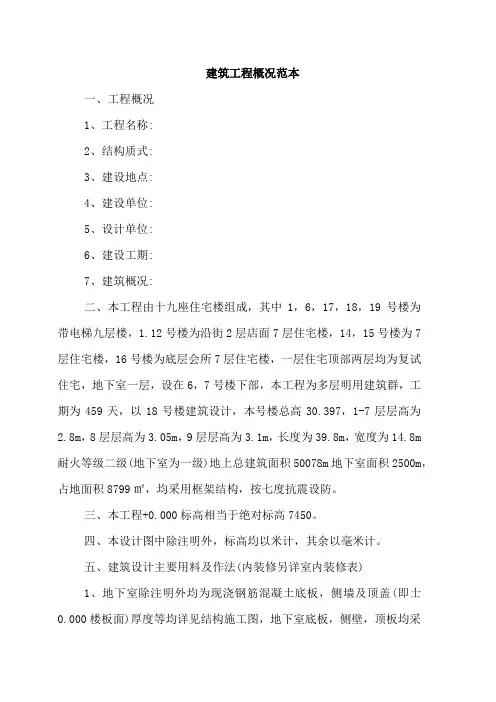

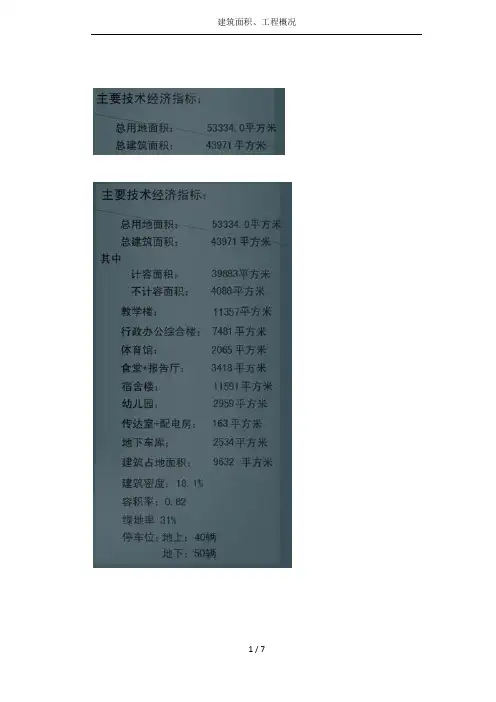

建筑工程概况范本一、工程概况1、工程名称:2、结构质式:3、建设地点:4、建设单位:5、设计单位:6、建设工期:7、建筑概况:二、本工程由十九座住宅楼组成，其中1，6，17，18，19号楼为带电梯九层楼，1.12号楼为沿街2层店面7层住宅楼，14，15号楼为7层住宅楼，16号楼为底层会所7层住宅楼，一层住宅顶部两层均为复试住宅，地下室一层，设在6，7号楼下部，本工程为多层明用建筑群，工期为459天，以18号楼建筑设计，本号楼总高30.397，1-7层层高为2.8m，8层层高为3.05m，9层层高为3.1m，长度为39.8m，宽度为14.8m 耐火等级二级(地下室为一级)地上总建筑面积50078m地下室面积2500m，占地面积8799㎡，均采用框架结构，按七度抗震设防。
三、本工程+0.000标高相当于绝对标高7450。
四、本设计图中除注明外，标高均以米计，其余以毫米计。
五、建筑设计主要用料及作法(内装修另详室内装修表)1、地下室除注明外均为现浇钢筋混凝土底板，侧墙及顶盖(即士0.000楼板面)厚度等均详见结构施工图，地下室底板，侧壁，顶板均采用混凝土掺加UEA自防水作法(UEA掺量及掺加分式详见结构图)侧壁及顶板另加设2mmJS-水泥基防水涂料一层，做法详见施大样。
自防水混泥土施工应采用有效地措施严格把握施工的每一环节，按有关规程操作，遇有疑难应立即停止施工，请甲方设计院，施工队及质量检测部门到现场协商确定解决办法，在继续铺开施工面。
2、+0.000以上建筑外墙均采用190x190x190小孔承重空心砖M5混合砂浆砌筑，户内仅砌厨房卫生间墙，墙厚120，其余未注明墙厚均为200，预留孔顶埋件应予订货后同设备详图核对无误后方可施工。
所有砖墙和混泥土柱的拉接构造均详见结构施工图，所有竖井应用1:3水泥砂浆随砌随抹光，非地下室部分墙体均在一层室内标高以下-0.06m处设墙身防潮层，做法详闽85J101-A/8。
第1篇一、工程名称本工程名为XX市XX区XX大厦建筑工程，以下简称“XX大厦”。
二、工程地点XX大厦位于XX市XX区XX路XX号，地理位置优越，交通便利。
三、建设单位建设单位为XX房地产开发有限公司。
四、设计单位设计单位为XX建筑设计研究院。
五、监理单位监理单位为XX工程建设监理有限公司。
六、工程规模XX大厦总建筑面积为XX万平方米，地上XX层，地下XX层，建筑高度XX米。
主要包括商业、办公、酒店、公寓等功能区域。
七、工程概况1. 建筑结构XX大厦采用钢筋混凝土框架-剪力墙结构体系，主体结构抗震等级为XX级。
基础形式为桩基础，桩径为XX米。
2. 建筑材料XX大厦建筑材料主要包括：钢筋混凝土、钢材、玻璃、铝材、木材、石材等。
3. 建筑设备XX大厦设备主要包括：给排水系统、供暖通风空调系统、电气系统、消防系统、电梯、监控等。
4. 施工进度XX大厦计划开工日期为XXXX年XX月XX日，计划竣工日期为XXXX年XX月XX日，总工期为XX个月。
八、工程特点1. 地理位置优越，交通便利，周边配套设施完善。
2. 功能齐全，满足多种需求，具有较高的商业价值和居住舒适度。
3. 结构设计合理，抗震性能强，安全可靠。
4. 节能环保，采用绿色建筑技术和材料，降低能耗。
5. 精细化管理，确保工程质量，打造精品工程。
九、施工组织1. 施工单位施工单位为XX建筑工程有限公司。
2. 施工组织机构XX大厦建筑工程施工组织机构包括：项目经理部、工程部、质量部、安全部、材料部、设备部等。
3. 施工现场管理施工现场管理遵循“安全第一、预防为主、综合治理”的原则，严格执行国家和地方相关法律法规，确保施工安全、质量、进度、环保等方面达到要求。
4. 施工资源施工资源主要包括：施工人员、施工设备、建筑材料、施工图纸、施工技术等。
十、工程投资XX大厦建筑工程总投资约为XX亿元人民币。
综上所述，XX大厦建筑工程具有以下特点：地理位置优越、功能齐全、结构合理、节能环保、精细化管理。
建筑工程识图概述建筑工程识图是一门在建筑设计、施工和监理等领域中非常重要的学科，其目的是通过分析和掌握建筑设计图纸的相关知识和技能，来有效地实现建筑项目的规划和建设。
本文将简要介绍建筑工程识图的相关知识和技能，并探讨其在建筑工程中的重要性。
一、建筑工程识图的基本概念和特点建筑工程识图是指通过解读建筑设计图纸，理解建筑各部分的构造、尺寸和比例关系等，从而实现对建筑项目整体规划和建设的全面掌握。
具体而言，建筑工程识图包括以下几个方面：（1）建筑设计图纸的阅读和解释。
（2）建筑结构、建筑设备、建筑材料和建筑构造的认识和分析。
（3）建筑施工工艺和工作流程的理解和掌握。
（4）建筑审批、监理和质量控制等方面的技能。
二、建筑工程识图的重要性建筑工程识图是建筑工程中非常重要的一环，主要体现在以下几个方面：（1）提高工程设计质量和效率。
建筑工程识图可以帮助工程师快速准确地掌握项目规划和建设的要求，从而制定合理的设计方案，同时保证施工质量和进度的稳定。
（2）保证工程质量和安全。
通过对建筑图纸的准确解读，工程师可以明确建筑结构与各种设备材料的安装位置、施工顺序和方法等，从而确保建筑工程的质量和安全。
（3）提高工程项目的效益。
建筑工程识图能够精确地规划和控制项目成本、进度和质量，从而提高工程项目的效益和竞争力。
三、建筑工程识图的发展趋势随着科技的不断进步和借助计算机辅助工程技术的应用，建筑工程识图已经从传统的手工识图向数字化和自动化转变。
未来，随着人工智能技术和大数据技术的不断发展，建筑工程识图将更加高效化和精准化，为建筑工程的规划和建设提供更好的技术支持。
总之，建筑工程识图是一门十分重要的学科，在建筑设计、建筑施工和监理等领域中都有着不可替代的作用。
因此，建筑工程师应该重视并不断学习这门学科，以保证建筑工程的质量和安全。
工程施工概况简易图纸一、工程概况
项目名称：某某工程
项目地点：某某地区
工程类型：建筑工程
工程规模：10000平方米
工程内容：xxxx
二、施工人员组织结构
项目经理：某某
总工程师：某某
主管安全员：某某
质量管理员：某某
现场安全员：某某
三、施工进度计划
1.月施工计划
2.周施工计划
3.每日施工计划
四、材料及设备准备
1. 材料清单
2. 设备清单
3. 检验记录
五、施工工艺流程
1. 地基施工
2. 主体结构施工
3. 装修装饰施工
4. 安装调试
5. 竣工验收
六、施工质量管理
1. 质量控制措施
2. 现场巡查记录
3. 质量检验报告
七、施工安全管理
1. 安全规范执行
2. 安全事故记录
3. 安全隐患排查
八、施工环保管理
1. 环保措施执行
2. 环保检查记录
3. 环保验收报告
九、工程验收及移交
1. 工程验收记录
2. 移交手续清单
3. 档案资料整理
十、施工费用及结算
1. 施工费用预算
2. 施工费用结算报告
3. 施工款支付记录
以上为简易工程施工概况图纸，希望对您有所帮助。
结构师如何看建筑施工图1、建筑施工图的组成部分结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头，没有建筑设计其他专业也就谈不上设计了，所以看懂建筑施工图就显得格外重要。
大体上建筑施工图包括以下部分：图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图（视情况，有多个），节点大样图及门窗大样图，楼梯大样图（视功能可能有多个楼梯及电梯）。
作为一个结构设计师必须认真严谨的把建筑图理一遍，不懂的地方需要向建筑及建筑图上涉及的其他专业请建，要做到绝对明了建筑的设计构思和意图。
2、图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。
门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。
3、建筑设计总说明建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据，比如：建筑物所处位置（结构中用以确定设防列度及风载雪载），黄海标高（用以计算基础大小及埋深桩顶标高等，没有黄海标高，施工中根本无法施工），墙体做法地面做法楼面做法...等等做法（用以确定各部分荷载），总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节。
4、建筑平面图建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。
而一层平面图在进行上部结构建模中是不需要的（有架空层及地下室等除外），一层平面图是在做基础时使用，至于如何真正的做结构设计本文不详述，这里只讲如何看建筑施工图。
作为结构设计师在看平面图的同时，需要考虑建筑的柱网布置是否合理，不当之处应该讲出理由说服建筑修改，通常不影响建筑功能及使用效果上的修改，建筑也是会同意修改的，如果建筑不改那就只有哭哭再看图(人家是老大，没办法的...），看建筑平面图，了解了各部分建筑功能，基本上结构上的活荷载取值心中就大致有值了，了解了柱网及墙体门窗的布置，柱截面大小梁高以及梁的布置也差不多有数了，反正有墙的下面一定有梁，除非是甲方自理的隔断，轻质墙也最好是立在梁上.值得一提的是，注意看屋面平面图，通常现代建筑为了外立面的效果，都有层面构架，通常都比较复杂，需要仔细的理解建筑的构思必要的时候咨询建筑或索要效果图，力求使自己明白整个构架的三维形成是什么样子的，这样才不会出错..另外，层面是结构找坡还是建筑找坡也需要了解清楚.5、建筑立面图建筑立面图，是对建筑立面的描述，主要是外观上的效果，提供给结构师的信息，主要就是门窗在立面上的标高布置及立面布置以及立面装饰材料及凸凹变化。
通常有线的地方就是有面的变化，再就是层高等等信息，这也是对结构荷载的取定起作用的数据。
6、建筑剖面图建筑部面图的作用是对无法在平面图及立面图表述清楚的局部剖切以表述清建筑设计师对建筑物内部的处理，结构工程师能够在剖面图中得到更为准确的层高信息及局部地方的高低变化，剖面信息直接决定了剖切处梁相对于楼面标高的下沉或抬起，又或是错层梁，或有夹层梁，短柱等。
同时对窗顶是框架梁充当过梁还是需要另设过梁有一个清晰的概念。
7、节点大样图及门窗大样建筑师为了更为清晰的表述建筑物的各部分做法，以便于施工人员了解自己的设计意图，需要对构造复杂的结点绘制大样以说明详细做法，不仅要通过结点图更一步了解建筑师的构思，更要分析结点画法是否合理，能否在结构上实现，然后通过计算验算各构件尺寸是否足够，配出钢筋。
当然，有些结点是不需要结构师配筋的但结构师也需要确定该结点能否在整个结构中实现。
门窗大样对于结构师作用不是太大，但个别特别的门窗，结构师须绘制立面上的过梁布置图，以便于施工人员对此种造形特殊的门窗过梁有一个确定的做法，避免发生施工人员理解上的错误。
8、楼梯大样图楼梯是每一个多层建筑必不可少的部分，也是非常重要的一个部分，楼梯大样又分为楼梯各层平面及楼梯剖面图，结构师也需要仔细分析楼梯各部分的构成，是否能够构成一个整体，在进行楼梯计算的时候，楼梯大样图就是唯一的依据，所有的计算数据都是取得之楼梯大样图，所以在看楼梯大样图时也必须将梯梁，梯板厚度及楼梯结构形式考虑清晰。
楼梯可是要写计算书的哦，怎么写看看教科书吧...基本上将建筑图看懂了以后，荷载的取定也就不会出错了，梁高也不会出现大问题（当年我就是经常没看清建筑图，把梁做高了，结果和窗子打架，出了好多联系单啊。
）....整体构思也就出来了，轻轻松松建好模调调柱子就可以计算然后画施工图了...如果不看懂建筑图也许只是一两个小地方，严重的首先，我们作为结构设计人员，那么结构设计究竟是做什么呢？设计就是在头脑中设想、计划、构思、构想，是一种思维活动。
必要时以某种形式展现(表达)出来。
那么结构设计，就是在建筑图纸的基础上，用结构语言来表达建筑的思想，将建筑语言用施工人员能够理解的语言来表达，但又决不仅是一个传达的过程，其中需要结构设计者的专业的思维。
这次的这份建筑图纸是一个小项目，上面很多的朋友也提到了，三层楼，小，怎么做都行，这样不好，无论多小的项目，到了设计人手上，就是一件作品，我也知道现在设计市场压力比较大，更多的时候对于设计人员时间要求是非常紧的，客观上存在赶工期的情况，这种小项目当然也就怎么做都行了，我以前做设计也是这样的，来不及想清楚差不多就要出图了。
但是不管怎么去做，我心里并没有把这种“小项目”去定义为“不重要的项目”，每个结构设计者都会慢慢的培养自己的一种设计习惯，我们也常看作这个人的设计风格，当你经常的“小项目就不那么麻烦”后，你的习惯就在潜移默化中形成了，当有一天遇到大项目的时候……为什么不尽可能的把一个小项目做成一个精品，我说的是尽力，麻雀虽小，同样肝胆具全一、土方工程1、土方工程不宜在冬季施工，如必须在冬季施工时，其施工方法应经技术经济比较后确定。
施工前应周密计划，作好准备，做到连续施工。
2、采用防止冻结法开挖土方时，可在冻结前用保温材料覆盖或将表层土翻耕耙松，其翻耕深度应根椐当地气候条件确定，一般不小于30公分。
3、冬期填方每层铺土厚度应比常温施工时减少20%--25%，预留沉降量应比常温施工时适当增加。
4、冬期填方应符合下列规定：⑴、填土前应清除基底上的冰雪和保温材料；⑵、填方边坡表层1m以内，不得用冻土填筑；⑶、填料中冻土块应均匀分布、逐层压实，其含量应符合设计要求。
5、地面面层下的填方，填料中不得含有冻土块。
填土完成后至地面施工前，应采取防冻措施。
二、混凝土结构工程1、多年气温资料，室外日平均气温连续5d稳定低于5。
C时，混凝土结构工程应采取冬期施工措施；并应及时采取气温突然下降的防冻措施。
2、冬期浇筑的混凝土，在受冻前混凝土的抗压强度不得低于下列规定：硅酸盐水泥或普通硅酸盐水泥配制的混凝土，为设计的混凝土强度标准值的30%；矿渣硅酸盐水泥配制的混凝土，为设计的混凝土强度标准值的40%，但不大于C10的混凝土，不得小于5.0N/mm2。
3、配制冬期施工的混凝土，应优先选用硅酸盐水泥或普通硅酸盐水泥。
水泥标号不应低于32.5,最小水泥用量不宜少于300kg/m3，水灰比不应大于0.6。
掺用防冻剂的混凝土，严禁使用高铝水泥。
4、冬期浇筑的混凝土，宜使用无氯盐类防冻剂，对抗冻性要求高的混凝土，宜使用引气剂或引气减水剂。
5、采用素混凝土时，氯盐掺量不得大于水泥重量的3%；6、混凝土所用骨料必须清洁、不得含有冰、雪等冻结物及易冻裂的矿物质。
在掺用含有钾、钠离子防冻剂的混凝土中，不得混有活性骨料。
7、拌制掺用防冻剂的混凝土应符合下列规定：⑴、防冻剂溶液的配制及防冻剂的掺量应符合现行国家标准的有关规定；⑵、严格控制混凝土水灰比，由骨料带入的水分及防冻剂溶液中的水分均应在拌合水中扣除；⑶、搅拌前应用热水或蒸汽冲洗搅拌机，搅拌时间应取常温搅拌时间的1.5倍；⑷、混凝土拌合物的出机温度不宜低于10。
C，入模温度不宜低于5。
C。
8、混凝土在浇筑前应清除模板上的冰雪和污垢。
运输和浇筑混凝土的容器应具有保温措施。
9、模板和保温层应在混凝土冷却到5。
C后方可拆除。
当混凝土与外界温差大于20。
C 时，拆模后的混凝土表面应采取使其缓慢冷却的临时覆盖措施。
10、用防冻剂的混凝土的养护应符合下列规定：⑴、在负温条件下养护，严禁浇水且外露表面必须覆盖；⑵、混凝土的初期养护温度不得低于防冻剂的规定温度，达不到规定温度时应立即采取保温措施；⑶、掺用防冻剂的混凝土，当温度降低到防冻剂的规定温度以下时，其强度不应小于3. 5N/mm2；⑷、当拆模后混凝土的表面温度与环境温度差大于15。
C时，应对混凝土采用保温材料覆盖养护。
三、砌体工程1、当室外日平均气温连续5d稳定低于5。
C时，砌体工程应采取冬期施工措施。
2、冬期施工所用材料应符合下列规定：⑴、石灰膏、电石膏等应防止受冻，如遭冻结，应经融化后使用；⑵、拌制砂浆用砂，不得含有冰块和大于10mm的冻结抉；⑶、砌体用砖或其他块材不得遭水浸冻。
3、普通砖、多孔砖和空心砖在气温高于0。
C条件下砌筑时，应浇水湿润。
在气温低于、等于0。
C条件下砌筑时，可不浇水，但必须增大砂浆稠度。
4、采用掺外加剂法时，砂浆使用温度不应低于+5。
C；采用氯盐砂浆法时，砂浆使用温度不应低于+5。
C；采用冻结法当室外空气温度为0—10。
C时，砂浆使用最低温度不应低于10。
C；5、在冻结法施工的解冻期间，应经常对砌体进行观测和检查，如发现裂缝、不均匀下沉等情况，应立即采取加固措施。
6、当采用掺盐砂浆法施工时，宜将砂浆强度等级按常温施工的强度等级提高一级。
7、配筋砌体不得采用掺盐砂浆法施工。
四、装修工程1、室内石灰砂浆和水泥地面，一般应采取热作法施工，保持一定正温度。
抹灰层的砂浆硬化期不得受冻。
2、抹灰施工时，砂浆温度不宜低于+5。
C。
3、表面有油漆刷浆的工程，砂浆内不得掺盐。
4、冻结法施工的墙，室外抹灰时应待其完全解冻后进行。
室内抹灰时应待抹灰的一面解冻深度大于墙厚的二分之一时方可进行。
一幢民用建筑，一般由基础、墙或柱、楼板层、楼梯、屋顶和门窗等六大部分组成房屋的组成二、房屋施工图的内容和用途一套完整的施工图包括建筑施工图、结构施工图、设备施工图。
设备施工图主要包括给排水、暖气、通风、电气等施工图。
一幢房屋全套施工图的编排一般应为：图纸目录、总平面图(施工总说明)、建筑施工图、结构施工图、给水排水施工图、采暖通风施工图、电气施工图等。
建筑施工图主要表明建筑物的总体布局、外部造型、内部布置、细部构造、内外装饰等情况。
建筑施工图是房屋放线、砌墙、安装门窗、室内外装修以及作预算和编制施工组织计划等的依据。
