锡焊原理与焊点可靠性分析

焊锡焊接原理
焊锡焊接原理是一种通过加热至熔化状态并利用焊锡作为填充材料在金属表面形成焊点的方法。

焊接是通过热量的传递来熔化感应部分金属，然后将填料–焊锡涂覆在接头处，让焊锡填充接头间的间隙并形成金属连接。

焊接时要掌握以下原理：
1. 焊锡熔点原理：焊锡的熔点一般较低，通常为183°C至215°C之间。

在焊接过程中，应根据不同的工作温度选择合适的焊锡。

2. 流动性原理：焊锡具有良好的流动性，可以通过正确的加热控制从一侧流入接头的间隙中，并在冷凝后形成牢固连接的焊点。

3. 清洁原理：焊锡焊接的表面必须充分清洁，以确保焊接接触表面的干净和金属杂质的去除，从而提高焊点质量和强度。

4. 熔化和冷凝硬化原理：焊锡在加热后熔化，并在焊接部位冷却时重新凝固和硬化，形成一个稳定和牢固的焊接点。

5. 熔化温度控制原理：焊锡熔化温度应控制在合适的范围内，过高的温度会导致焊接点烧结或烧毁，而过低的温度会导致焊接点不牢固。

通过掌握以上焊锡焊接原理，能够有效实现金属件的连接和修复。

在实际操作中，还应注意焊接设备和工具的选择与使用，
以及焊接的硬度、焊缝形状、焊接时间和热量的控制，来提高焊点的质量和强度。

锡焊接原理锡焊接是一种常见的金属连接方法，它利用熔化的锡来连接两个或多个金属零件。

锡焊接广泛应用于电子、电器、机械、航空航天等领域，是一种重要的金属连接工艺。

本文将介绍锡焊接的原理，包括锡焊接的基本过程、原理和应用。

锡焊接的基本过程包括预热、涂锡、焊接和冷却四个步骤。

首先，预热是为了提高金属表面的温度，使其更容易与锡相互融合。

然后，在金属表面涂上一层薄薄的锡层，以便在焊接时锡能够充分润湿金属表面。

接下来，将需要连接的金属零件放置在一起，利用热源加热至锡的熔点，使锡融化并润湿金属表面，从而实现金属的连接。

最后，冷却过程是将焊接部位冷却至室温，使焊接处形成牢固的连接。

锡焊接的原理是利用锡和金属表面的原子间扩散和相互溶解来实现金属的连接。

在焊接过程中，锡会与金属表面发生化学反应，形成金属间化合物或固溶体，从而使金属零件之间形成牢固的连接。

同时，焊接时的温度和压力也会影响焊接效果，合适的温度和压力能够促进金属表面的润湿和扩散，从而提高焊接质量。

锡焊接在电子行业中有着广泛的应用。

在电路板的制造过程中，常常需要进行焊接以连接电子元件和导线。

锡焊接可以实现精细、稳定的焊接，使得电子元件能够牢固地固定在电路板上，并且能够传导电信号。

此外，在电子设备的维修和改装过程中，锡焊接也是一种常用的连接方法，它可以快速、灵活地连接电子元件，满足不同电路的需求。

除了电子行业，锡焊接还广泛应用于机械制造、航空航天等领域。

在机械制造中，锡焊接可以用于连接金属零件，实现机械结构的组装和修复。

在航空航天领域，锡焊接可以用于连接航天器的外壳和部件，确保航天器在极端环境下的可靠性和稳定性。

总之，锡焊接是一种重要的金属连接工艺，它的原理是利用锡和金属表面的原子间扩散和相互溶解来实现金属的连接。

锡焊接的基本过程包括预热、涂锡、焊接和冷却四个步骤。

锡焊接在电子、机械、航空航天等领域都有着广泛的应用，它能够实现精细、稳定的金属连接，满足不同领域的需求。

焊锡的原理是什么
焊锡的原理是利用焊锡丝熔化后的液态金属填充焊接接头之间的间隙，形成强固的连接。

其基本原理包括以下几个方面：
1. 焊锡丝的熔化：当焊锡丝暴露在高温的热源下，如焊锡炉或焊锡枪，其熔点会被达到并开始熔化。

常见的无铅焊锡熔点约在230°C-250°C之间，而有铅焊锡的熔点更低，通常在180°C-190°C之间。

2. 焊锡的液态特性：一旦焊锡丝熔化，其表面张力会使其成为液态球形，从而能够均匀地分布在焊接接头表面。

这种液态表面张力使得焊锡能够在接头间形成均匀的涂层。

3. 表面湿润性：焊锡具有良好的润湿性，即焊锡能够在接头表面均匀分布，并与接头表面发生金属间的相互扩散，从而增强接触面的接触力，并形成更强固的焊接连接。

4. 金属间的互溶：焊锡与被焊接的金属表面发生相互扩散，使得焊锡与金属表面发生化学反应，形成类似合金的结构。

这种互溶现象能够增强焊接接头的力学性能，并提高焊接接头的稳定性。

综上所述，焊锡通过熔化后的液态金属填充焊接接头之间的间隙，并利用表面张力、润湿性和金属间的互溶等原理形成强固的焊接连接。

焊点可靠性分析技术要点1. 可焊性的评估和测试可焊性一般指金属表面被熔融焊料润湿的能力，润湿的过程如上所述，在电子行业中，可焊性评估的目的是验证元器件引脚或焊端的可焊性是否满足规定的要求和判断存储对元器件焊接到单板上的能力是否产生了不良影响，可焊性测试主要是测试镀层可润湿能力的稳健性（robustness）。

可焊性测试通常用于判断元器件和PCB在组装前的可焊性是否满足要求。

焊料润湿性能的试验方法有很多种，包括静滴法(Sessile drop)、润湿称量法(Wetting balance也称润湿平衡法)、浸锡法等。

图1为静滴法的示意图，该法是将液体滴落在洁净光滑的试样表面上，待达到平衡稳定状态后，拍照放大，直接测出润湿角θ，并可通过θ角计算相应的液—固界面张力。

该法中接触角θ可用于表征润湿合格与否，θ≤90°，称为润湿，θ>90°，称为不润湿，θ=0°，称为完全润湿，θ=180°，为完全不润湿。

润湿称量法则是将试样浸入焊锡中，测量提升时的荷重曲线，然后根据该荷重曲线，得出对润湿时间以及浮力进行修正后的润湿力。

以上两种方法为定量的方法，浸锡法则是定性的方法，是将试样浸入熔融焊料炉，观察焊料在镀层上的爬锡情况，凭经验定性评估镀层对焊料润湿情况，从而得出可焊性结论。

这种方法具有快捷、方便和费用少等特点，但是它的重复性和再现性Gauge R&R差，两个人在不同时间进行同一测试可能会得出不同的结论。

可焊性的测试方法，代表性的标准为“IPC/EIA J-STD-003B印制板可焊性试验”和“IPC/EIA/JEDEC J-STD-002C元件引线、焊接端头、接线片及导线的可焊性测试”。

润湿称量法由于其具有良好的重复性和再现性，受到多个标准的推荐使用。

影响可焊性的因素很多，主要有：焊料的合金组成、表面镀层（或者表面处理）、温度、助焊剂和时间等。

目前用于电子装配的焊料合金，主要以锡添加其它金属组成，添加的金属类型和量的比例，对润湿性能有很大影响。

焊接工艺手册第一节焊接的原理一、 焊接原理:1．焊锡目的（1）电的接续（使金属与金属相接合，从而形成良好的电的导通）（2）机器的接续（使金属与金属相接合，从而固定两者之间的位置，实现持久的机械连接。

）（3）密闭的效果（通过焊锡可防止没有焊锡的部位进入空气、油、水等杂质）（4）其它（根据金属表面的镀金，可防止氧化处理）2．焊接的原理焊锡借助于助焊剂的作用，经过加热熔化成液态，进入被焊金属的缝隙，在焊接物的表面，形成金属合金使两种金属体牢固地连接在一起，不过焊接并不是通过熔化的焊料将元气件的引脚与焊盘进行简单的粘合，而是焊料中的锡与铜发生了化学反应，形成的金属合金就是焊锡中锡铅的原子进入被焊金属的晶格中生成的一种新的物质，因锡铅两种金属原子的壳层相互扩散，依靠原子间的内聚力使两种金属永久地牢固结合在一起。

如下图是放大1000倍的焊点剖面，这使我们清楚的看到在焊盘与焊料之间确实形成了新的物质，经过研究证明这种新物质是由Cu3Sn和Cu5Sn6。

3.焊接的分类不加热 超声波焊接加压焊（加热或不加热）加热到局部熔化 接触焊 对焊金属焊接手工烙铁焊（锡线）浸焊（锡条）锡焊（母材不熔化、焊料熔化） 焊锡波峰焊（锡条）再流焊（锡膏）4.有关焊锡之名词（1）点焊:将导线或元件脚穿过线路板或其它焊锡孔位,单个焊接在铜片位上,一次只焊接一个焊点.（2）贴焊:将零件脚、导线或排梳、排线等表面焊接在线路板其它锡点面上，一次只焊接一个焊点。

（3）拖焊：将排梳或排线穿过线路板锁孔，沿排孔方向进行焊接，一次可焊接多个焊点。

（4）执锡：过锡炉后的机芯板，有少锡、短路等不户锡点，需将其修改成完好锡点，即机芯执锡。

5.焊接必须具备的条件(1)、焊件必须具有良好的可焊性（在焊接时，由于高温使金属表面产生氧化膜，影响材料的可焊性，为了提高可焊性，一般采用表面镀锡、镀铜等措施来防止表面的氧化）(2)、焊件表面必须保持清洁（即使可焊性良好的焊件，由于储存或被污染，都可能在焊件表面产生有害的氧化膜和油污）(3)、要使用合适的助焊剂（不同的焊接工艺，应选择不同的助焊剂）(4)、焊件要加热到适当的温度（不但焊锡要加热到熔化，而且应该同时将焊件加热到能够熔化焊锡的温度）二．焊接的主要方法1. 焊接顺序（1）．将烙铁头在含水分的海绵上清理干净，准备焊接：左手拿锡丝，右手握烙铁，进入备焊状态。

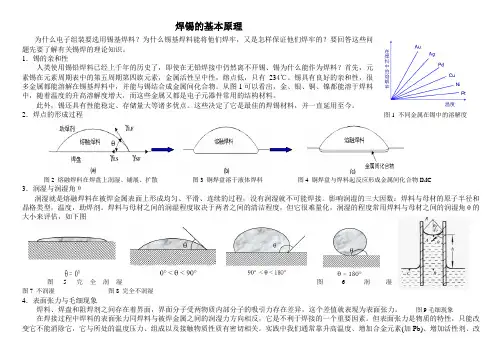

焊锡的基本原理为什么电子组装要选用锡基焊料？为什么锡基焊料能将他们焊牢，又是怎样保证他们焊牢的？要回答这些问题先要了解有关锡焊的理论知识。

1．锡的亲和性人类使用锡铅焊料已经上千年的历史了，即使在无铅焊接中仍然离不开锡、锡为什么能作为焊料？首先，元素锡在元素周期表中的第五周期第四族元素，金属活性呈中性，熔点低，只有234℃。

锡具有良好的亲和性，很多金属都能溶解在锡基焊料中，并能与锡结合成金属间化合物。

从图1可以看出，金、银、铜、镍都能溶于焊料中，随着温度的升高溶解度增大，而这些金属又都是电子元器件常用的结构材料。

此外，锡还具有性能稳定、存储量大等诸多优点。

这些决定了它是最佳的焊锡材料，并一直延用至今。

2．焊点的形成过程图1 不同金属在锡中的溶解度图2 熔融焊料在焊盘上润湿、铺展、扩散图3 铜焊盘溶于液体焊料图4 铜焊盘与焊料起反应形成金属间化合物IMC3．润湿与润湿角θ润湿就是熔融焊料在被焊金属表面上形成均匀、平滑、连续的过程，没有润湿就不可能焊接。

影响润湿的三大因数：焊料与母材的原子半径和晶格类型，温度，助焊剂。

焊料与母材之间的润湿程度取决于两者之间的清洁程度，但它很难量化，润湿的程度常用焊料与母材之间的润湿角θ的大小来评估，如下图图 5 完全润湿图 6 润湿图7 不润湿图8 完全不润湿4．表面张力与毛细现象焊料、焊盘和阻焊剂之间存在着界面，界面分子受两物质内部分子的吸引力存在差异，这个差值就表现为表面张力。

图9毛细现象在焊接过程中焊料的表面张力同焊料与被焊金属之间的润湿力方向相反，它是不利于焊接的一个重要因素。

但表面张力是物质的特性，只能改变它不能消除它，它与所处的温度压力、组成以及接触物质性质有密切相关。

实践中我们通常靠升高温度、增加合金元素(加Pb)、增加活性剂、改善介质环境(N2)等几种方法来降低焊料的表面张力以提高焊料的润湿力。

当把细管插入液体中时，液体若能润湿细管，液面将呈凹面如图9，其本质是进入毛细管中液体表面张力的作用而产生的。

锡焊原理及手焊工艺锡焊是一种常用的焊接方法，通常用于连接电子元器件和电路板等。

它的原理是通过加热焊接材料和工件，使其熔化后再冷却凝固，从而形成连接。

锡焊的特点是焊点牢固，接触电阻小，焊接过程简单方便。

手焊是一种常见的锡焊技术，其工艺流程包括准备工作、装配工作和焊接操作。

下面将详细介绍锡焊原理及手焊工艺。

锡焊原理：锡焊是利用熔化的锡和附加剂来形成焊点的，焊锡中一般含有一定的添加剂，如铜、镍、铅等。

当加热焊锡时，其中的添加剂会与被焊接物质表面氧化层发生化学反应，使其失去保护性，以便与被焊接物质接触并融化，形成焊点。

通过冷却凝固后，焊点与工件形成坚固的连接。

手焊工艺：1.准备工作1.1准备所需要的工具和材料，如锡丝、焊台、焊台夹、焊锡笔、焊剂等。

1.2清洁工件，确保焊接表面无油污、氧化物和灰尘等杂质。

1.3插入锡丝，将锡丝放入焊锡笔的焊锡管内。

2.装配工作2.1将待焊接的元器件与电路板进行正确的装配，确保焊点位置准确。

2.2使用焊台夹固定工件，以保持焊接过程中的稳定性。

3.焊接操作3.1开启焊台，调整焊台温度为适当的值，通常为200-300℃。

3.2涂抹焊剂，使用刷子或棉球将适量焊剂均匀涂抹在焊接表面。

3.3加热焊接区域，将焊锡笔的热头放置在焊点附近，加热焊接区域。

3.4焊接连接，当焊点周围的焊剂融化后，将焊锡笔的热头移至焊点，使其充分熔化。

然后，将焊锡丝接触到焊点上，使其与焊接区域接触，形成焊点。

3.5冷却凝固，焊接完成后，等待焊点自然冷却，使其凝固。

4.焊接质量检验4.1观察焊点的外观，焊点应呈现圆润、平整和亮光的表面。

4.2测量焊点的电阻，焊接质量良好的焊点电阻应小。

总之，锡焊是一种常见的焊接方法，手焊作为其中的一种，具有简便、易掌握的特点。

通过正确的操作和技巧，可以实现高质量的手焊连接。

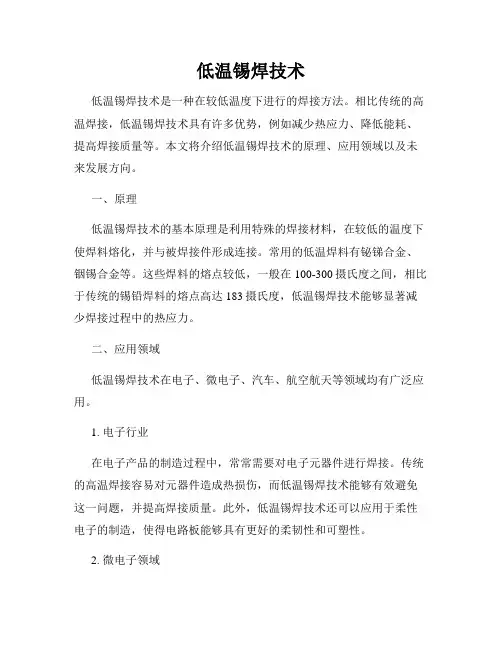

低温锡焊技术低温锡焊技术是一种在较低温度下进行的焊接方法。

相比传统的高温焊接，低温锡焊技术具有许多优势，例如减少热应力、降低能耗、提高焊接质量等。

本文将介绍低温锡焊技术的原理、应用领域以及未来发展方向。

一、原理低温锡焊技术的基本原理是利用特殊的焊接材料，在较低的温度下使焊料熔化，并与被焊接件形成连接。

常用的低温焊料有铋锑合金、铟锡合金等。

这些焊料的熔点较低，一般在100-300摄氏度之间，相比于传统的锡铅焊料的熔点高达183摄氏度，低温锡焊技术能够显著减少焊接过程中的热应力。

二、应用领域低温锡焊技术在电子、微电子、汽车、航空航天等领域均有广泛应用。

1. 电子行业在电子产品的制造过程中，常常需要对电子元器件进行焊接。

传统的高温焊接容易对元器件造成热损伤，而低温锡焊技术能够有效避免这一问题，并提高焊接质量。

此外，低温锡焊技术还可以应用于柔性电子的制造，使得电路板能够具有更好的柔韧性和可塑性。

2. 微电子领域微电子器件尺寸小、密度高，传统的高温焊接往往难以满足需求。

低温锡焊技术能够在低温下实现微电子器件的连接，同时减少微电子封装过程中的热应力，提高器件的可靠性。

3. 汽车行业在汽车制造过程中，零部件的连接是一个关键环节。

传统的高温焊接容易导致焊点周围的材料变形、软化，从而影响零部件的质量和使用寿命。

低温锡焊技术的应用能够解决这一问题，并提高汽车零部件的连接质量。

4. 航空航天领域在航空航天器的制造过程中，焊接是不可或缺的工艺。

然而，由于航空航天器在极端的温度和压力环境下工作，传统的高温焊接方法往往无法满足需求。

低温锡焊技术的应用可以减少焊接过程中的热应力，保证焊接接头的强度和可靠性。

三、未来发展方向低温锡焊技术作为一种新兴的焊接方法，仍然有很大的发展空间。

未来的研究方向主要集中在以下几个方面：1. 提高焊接强度和可靠性目前低温锡焊接强度和可靠性相对于传统焊接方法还存在一些差距。

未来的研究应该集中在探索更适合的焊接材料和工艺参数，以提高焊接接头的强度和可靠性。

焊锡的原理分析焊锡它是由锡和铅两种金属根据一定比例熔合而成的锡铅合金，其中锡为主料。

现今的焊锡基本运用自动焊锡机取代传统的人工焊锡。

纯锡（Sn）为银白色，有光泽，富有延展性，在空气中不易氧化，它的熔点为232℃。

锡能与大多数金属熔融而形成合金。

但纯锡材料呈脆性，为增强焊料的柔韧性并降低焊料的熔化温度，必需用另一种金属与锡熔合，以缓和锡的性能。

铅就是一种很不错的配料，纯铅（Pb）为青灰色，质软而重，有延展性，但简单氧化，有毒性，它的熔点为327℃。

当锡和铅按比例熔合后，就构成了我们此时熔点温度变低，用法便利，并能与大多数金属结合；具有价格低、导电性能好和衔接元器件牢靠等特点。

焊接是一个比较复杂的物理、化学过程，当用焊锡铜时，随着烙铁头的加热和焊剂的协助，焊锡先对焊接表面产生润湿，并逐渐向金属铜蔓延，在焊锡与金属铜的接触面形成附着层，冷却后即形成牢固牢靠的焊接点。

其过程可分为以下三步：第一步，润湿。

润湿过程是指已经熔化了的焊锡借助毛细管力沿着被焊金属表面细微的高低和结晶的间隙向四面漫流，从而在被焊金属表面形成附着层，使焊锡的原子互相临近，达到原子引力起作用的距离。

引起润湿的环境条件是：板的表面必需清洁，不能有氧化物或污染物。

其次步，蔓延。

陪同着润湿的举行，焊锡与被电路板焊接原子间的互相蔓延现象开头发生。

通常原子在晶格点阵中处于热振动状态，一旦温度上升，原子活动加剧，就会使熔化的焊锡与被电路板焊接中的原子互相越过接触面进入对方的晶格点阵，而原子的移动速度与数量打算于加热的温度与时光。

第三步，冶金结合。

因为焊锡与被焊金属互相蔓延，在接触面之间就形成了一个中间层——金属化合物。

可见要获得良好的焊点，被焊金属与焊锡之间必需形成金属化合物，从而使焊接点达到牢固的冶金结合状态。

综上所述，某种金属是否能够焊接，是否简单焊接，取决于两个因素：一是所用焊料是否能与焊件形成化合物；二是要有除去接头上污锈的焊剂。

焊接时，焊锡能与大多数金属（如金、银、铜、铁、锌等）反应生成一种相当硬而脆的金属化合物，这种化合物就是焊料与焊件结合的粘合剂，但有主要是锡铅焊锡，用锡线作为焊剂和焊料，节约原材的铺张、简化焊锡的过程。

真空锡焊原理一、引言真空锡焊是一种常用的电子元器件连接方法，它通过在真空环境中将锡焊料加热熔化，并利用毛细作用将焊料引入连接部位，实现电子元器件的连接。

本文将对真空锡焊的原理进行详细介绍。

二、真空锡焊的原理真空锡焊是利用真空环境下的高温高真空条件，将焊料加热至熔化状态，然后通过毛细作用将焊料引入连接部位，实现电子元器件的连接。

其原理主要包括以下几个方面：1. 高温高真空环境真空锡焊的关键在于创造一个高温高真空的环境。

高温可以使焊料迅速熔化，并保持焊接部位的温度，以便焊料能够充分润湿连接部位。

高真空环境可以排除氧气等杂质，减少氧化反应的发生，从而保证焊接质量。

2. 焊料的选择和加热真空锡焊使用的焊料通常是锡和其他合金元素的混合物，如银、铜、镍等。

焊料的选择要根据焊接对象的要求来确定，以保证焊接强度和稳定性。

焊料通常以丝状或片状形式存在，通过加热使其熔化。

3. 毛细作用毛细作用是真空锡焊中的关键步骤，它通过焊料在连接部位形成的毛细管道，将焊料引入连接部位。

毛细作用的实现需要满足两个条件：一是焊料的表面张力要足够小，使其能够在连接部位形成毛细管道；二是连接部位的表面张力要足够大，使焊料能够在连接部位形成稳定的润湿。

4. 焊接过程控制真空锡焊的焊接过程需要精确控制温度、真空度和焊接时间等参数。

温度过高会导致焊料过热熔化，焊接部位产生气孔等缺陷；温度过低则无法将焊料充分润湿连接部位。

真空度的控制可以减少氧化反应和杂质的存在，提高焊接质量。

焊接时间的控制要根据焊接对象的要求来确定，以保证焊接强度和稳定性。

三、真空锡焊的优点与应用真空锡焊具有以下优点：1. 高质量焊接：真空环境可以有效排除氧气等杂质，减少氧化反应的发生，提高焊接质量。

2. 稳定性好：真空锡焊可以控制焊接参数，使焊接过程稳定可靠。

3. 焊接速度快：真空锡焊的焊接速度较快，可以提高生产效率。

真空锡焊广泛应用于电子元器件的制造和组装过程中，特别适用于连接微小尺寸的元器件，如芯片、电阻、电容等。

第1篇一、实验目的本实验旨在通过手工锡焊工艺的学习和实践，使学生掌握锡焊的基本原理、操作方法和注意事项，提高学生的实际操作技能，为后续电子产品的制作和维修打下基础。

二、实验原理锡焊是一种利用锡的熔点低、流动性好的特性，将两种或多种金属连接在一起的方法。

在加热到一定温度后，锡熔化并填充在金属连接处，冷却后形成牢固的连接。

三、实验材料与设备1. 材料：- 锡焊料：含锡60%，含银40%的焊料。

- 焊剂：用于去除金属表面的氧化物。

- 镀锡铜板：用于实验中的焊接操作。

- 钢笔芯：用于焊接实验中的连接。

- 焊锡丝：用于焊接实验中的连接。

- 焊接工具：电烙铁、助焊剂、镊子、剪刀等。

2. 设备：- 电烙铁：用于加热焊接材料。

- 焊台：用于固定电烙铁。

- 焊接平台：用于放置焊接材料。

四、实验步骤1. 准备工作：- 检查焊接工具和材料是否完好。

- 清洁镀锡铜板和钢笔芯的焊接部位。

2. 焊接操作：- 将电烙铁预热至适当的温度（通常为300-350℃）。

- 在焊接部位涂抹适量的焊剂。

- 将焊锡丝放在焊接部位，用电烙铁加热。

- 当焊锡熔化后，迅速将钢笔芯插入焊接部位，使其与镀锡铜板连接。

- 保持焊接部位加热一段时间，使焊锡凝固。

3. 实验重复：- 重复上述步骤，进行多次焊接实验。

4. 实验结束：- 清理焊接工具和材料。

- 记录实验数据。

五、实验结果与分析1. 实验结果：- 通过多次实验，成功地将钢笔芯与镀锡铜板连接在一起。

- 焊接处光滑、无氧化现象，连接牢固。

2. 分析：- 实验过程中，控制好电烙铁的温度和加热时间对焊接质量至关重要。

- 涂抹焊剂可以去除金属表面的氧化物，提高焊接质量。

- 焊接过程中的焊接速度和压力也对焊接质量有影响。

六、实验总结1. 通过本次实验，掌握了锡焊的基本原理和操作方法。

2. 熟练掌握了焊接工具和材料的使用。

3. 认识到了焊接过程中需要注意的问题，如温度控制、焊剂涂抹等。

4. 提高了实际操作技能，为后续电子产品的制作和维修打下了基础。
