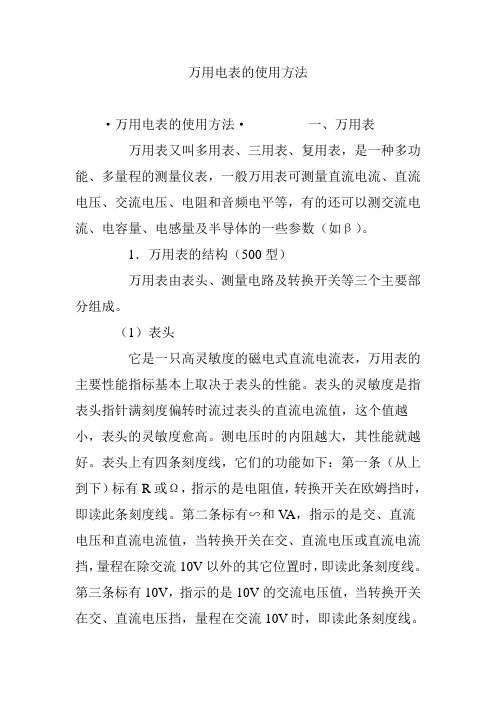

万用电表的使用方法·万用电表的使用方法·一、万用表万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）。
1．万用表的结构（500型）万用表由表头、测量电路及转换开关等三个主要部分组成。
（1）表头它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。
测电压时的内阻越大，其性能就越好。
表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。
第二条标有∽和V A，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。
第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。
第四条标有dB，指示的是音频电平。
（2）测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。
（3）转换开关其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。
转换开关一般有两个，分别标有不同的档位和量程。
2．符号含义（1）∽表示交直流（2）V－2.5KV 4000Ω/V 表示对于交流电压及2.5KV的直流电压挡，其灵敏度为4000Ω/V（3）A－V－Ω表示可测量电流、电压及电阻（4）45－65－1000Hz 表示使用频率范围为1000 Hz 以下，标准工频范围为45－65Hz（5）2000Ω/V DC 表示直流挡的灵敏度为2000Ω/V钳表和摇表盘上的符号与上述符号相似（其他因为符号格式不对不能全部写上『表示磁电系整流式有机械反作用力仪表『表示三级防外磁场『表示水平放置）））3．万用表的使用（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。

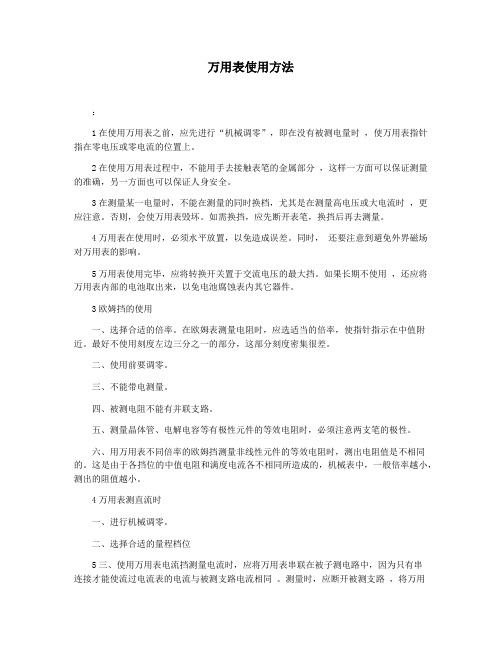

万用表使用方法：1在使用万用表之前，应先进行“机械调零”，即在没有被测电量时，使万用表指针指在零电压或零电流的位置上。
2在使用万用表过程中，不能用手去接触表笔的金属部分，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。
3在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流时，更应注意。
否则，会使万用表毁坏。
如需换挡，应先断开表笔，换挡后再去测量。
4万用表在使用时，必须水平放置，以免造成误差。
同时，还要注意到避免外界磁场对万用表的影响。
5万用表使用完毕，应将转换开关置于交流电压的最大挡。
如果长期不使用，还应将万用表内部的电池取出来，以免电池腐蚀表内其它器件。
3欧姆挡的使用一、选择合适的倍率。
在欧姆表测量电阻时，应选适当的倍率，使指针指示在中值附近。
最好不使用刻度左边三分之一的部分，这部分刻度密集很差。
二、使用前要调零。
三、不能带电测量。
四、被测电阻不能有并联支路。
五、测量晶体管、电解电容等有极性元件的等效电阻时，必须注意两支笔的极性。
六、用万用表不同倍率的欧姆挡测量非线性元件的等效电阻时，测出电阻值是不相同的。
这是由于各挡位的中值电阻和满度电流各不相同所造成的，机械表中，一般倍率越小，测出的阻值越小。
4万用表测直流时一、进行机械调零。
二、选择合适的量程档位5三、使用万用表电流挡测量电流时，应将万用表串联在被子测电路中，因为只有串连接才能使流过电流表的电流与被测支路电流相同。
测量时，应断开被测支路，将万用表红、黑表笔串接在被断开的两点之间。
特别应注意电流表不能并联接在被子测电路中，这样做是很危险的，极易使万表烧毁。
四、注意被测电量极性。
五、正确使用刻度和读数。
六、当选取用直流电流的2.5a挡时，万用表红表笔应插在2.5a测量插孔内，量程开关可以置于直流电流挡的任意量程上。
七、如果被子测的直流电流大于2.5a，则可将2.5a挡扩展为5a挡。
方法很简单，使用者可以在“2.5a”插孔和黑表笔插孔之间接入一支0.24欧姆的电阻，这样该挡位就变成了5a电流挡了。
一、指针表和数字表的选用：1、指针表读取精度较差，但指针摆动的过程比较直观，其摆动速度幅度有时也能比较客观地反映了被测量的大小（比如测电视机数据总线（SDL）在传送数据时的轻微抖动）；数字表读数直观，但数字变化的过程看起来很杂乱，不太容易观看。
2、指针表内一般有两块电池，一块低电压的1.5V，一块是高电压的9V或15V，其黑表笔相对红表笔来说是正端。
数字表则常用一块6V或9V的电池。
在电阻档，指针表的表笔输出电流相对数字表来说要大很多，用R×1Ω档可以使扬声器发出响亮的“哒”声，用R×10kΩ档甚至可以点亮发光二极管（LED）。
3、在电压档，指针表内阻相对数字表来说比较小，测量精度相比较差。
某些高电压微电流的场合甚至无法测准，因为其内阻会对被测电路造成影响（比如在测电视机显像管的加速级电压时测量值会比实际值低很多）。
数字表电压档的内阻很大，至少在兆欧级，对被测电路影响很小。
但极高的输出阻抗使其易受感应电压的影响，在一些电磁干扰比较强的场合测出的数据可能是虚的。
4、总之，在相对来说大电流高电压的模拟电路测量中适用指针表，比如电视机、音响功放。
在低电压小电流的数字电路测量中适用数字表，比如BP机、手机等。
不是绝对的，可根据情况选用指针表和数字表。
二、测量技巧（如不作说明，则指用的是指针表）：1、测喇叭、耳机、动圈式话筒：用R×1Ω档，任一表笔接一端，另一表笔点触另一端，正常时会发出清脆响量的“哒”声。
如果不响，则是线圈断了，如果响声小而尖，则是有擦圈问题，也不能用。
2、测电容：用电阻档，根据电容容量选择适当的量程，并注意测量时对于电解电容黑表笔要接电容正极。
①、估测微波法级电容容量的大小：可凭经验或参照相同容量的标准电容，根据指针摆动的最大幅度来判定。
所参照的电容不必耐压值也一样，只要容量相同即可，例如估测一个100μF/250V的电容可用一个100μF/25V的电容来参照，只要它们指针摆动最大幅度一样，即可断定容量一样。
数字万用表：一种多用途电子测量仪器，一般包含安培计、电压表、欧姆计等功能，有时也称为万用计、多用电表，或三用电表。
我们用数字万用表测量时需要明白其测量的原理，方法，从而理解性的记忆。
本文介绍了万用表用的最多的几种测量包括：电阻的测量；直流、交流电压的测量；直流、交流电流的测量；二极管的测量；三极管的测量。
2元件测量一、电压的测量：1、直流电压的测量：首先将黑表笔插进【com】孔，红表笔插进【V Ω】；2、把万用表上的旋钮选到比估计值大的量程（注意：表盘上的数值均为最大量程，【V－】表示直流电压档，【V～】表示交流电压档，【A】是电流档），接着把表笔接电源或电池两端；3、保持接触稳定。
数值可以直接从显示屏上读取，若显示为【1】，则表明量程太小，那么就要加大量程后再测量工业电器。
如果在数值左边出现【-】，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极；4、交流电压的测量：表笔插孔与直流电压的测量一样，不过应该将旋钮打到交流档【V～】处所需的量程即可。
交流电压无正负之分，测量方法跟前面相同。
无论测交流还是直流电压，都要注意人身安全，不要随便用手触摸表笔的金属部分；二、电流的测量：1、直流电流的测量。
先将黑表笔插入【com】孔。
若测量大于200mA 的电流，则要将红表笔插入【10A】插孔并将旋钮打到直流【10A】档；若测量小于200mA的电流，则将红表笔插入【200mA】插孔，将旋钮打到直流200mA以内的合适量程。
调整好后，就可以测量了。
将万用表串进电路中，保持稳定，即可读数。
若显示为【1】，那么就要加大量程；如果在数值左边出现“-”，则表明电流从黑表笔流进万用表；2、交流电流的测量：测量方法与1相同，不过档位应该打到交流档位，电流测量完毕后应将红笔插回【VΩ】孔；三、电阻的测量：将表笔插进【com】和【VΩ】孔中，把旋钮打旋到【Ω】中所需的量程，用表笔接在电阻两端，测量中可以用一只手接触电阻，但不要把两只手同时接触电阻两端，这样会影响测量精确度。
万用表的使用方法教学1、正确使用万用表正确使用万用表，用前须熟悉表盘。
两个零位调节器，轻轻旋动调零位。
正确选择接线柱，红黑表笔插对孔。
转换开关旋拨档，档位选择要正确。
合理选择量程档，测量读数才精确。
看准量程刻度线，垂视表面读数准。
测量完毕拨表笔，开关旋于高压档。
表内电池常检查，变质会漏电解液。
用存仪表环境好，无振不潮磁场弱。
2、正确运用万用表的欧姆档正确运用欧姆档，应知应会有八项。
电池电压要富足，被测电路无电压。
选择合适倍率档，针指刻度尺中段。
每次更换倍率档，须重调节电阻零。
笔尖测点接触良，测物笔端手不碰。
测量电路线通断，千欧以上量程档。
判测二极管元件，倍率不同阻不同。
测量变压器绕组，手若碰触感麻电。
3、万用表测量电压时注意事项用万用表测电压，注意事项有八项。
清楚表内阻大小，一定要有人监护。
被测电路表并联，带电不能换量程。
测量直流电压时，搞清电路正负极。
测感抗电路电压，期间不能断电源。
测试千伏高电压，须用专用表笔线。
4、万用表测量直流电流的方法用万用表测电流，开关拨至毫安档，确定电路正负极，表计串联电路中。
选择较大量程档，减小对电路影响。
5、直流法判别三相电动机定子绕组的首尾端三相电动机绕组，首尾直流法判断。
万用表拨毫安档，直流电源干电池。
一相绕组接仪表，另相绕组触电池。
通电瞬间表针转，反转正极都是首。
若不反转换接线，余相绕组同法判。
6、剩磁法判别三相电动机定子绕组的首尾端运转过的电动机，首尾剩磁法判断。
三相绕组出线端，作好标记后并联。
万用表拨毫安档，跨接并联公共点。
慢慢转动电机轴，同时观看仪表针。
指针无明显摆动，三首三尾连一起。
指针向左右摆动，二首一尾并一端。
一相绕组调换头，再用同法来测辨。
直至表针不摆动，首尾分别并一端。
7、环流法判别三相电动机定子绕组的首尾端运转过的电动机，首尾环流法判断。
三相绕组出线端，互串接成三角形。
万用表拨毫安档，串接三相绕组中。
均匀盘转电机轴，同时观看仪表针。
指针基本不摆动，绕组首尾相连接。
万用表的使用一、简述万用表是一种多功能、多量程、便于携带的电子仪表。
它可以用来测量直流电流、电压，交流电流、电压，电阻，音频电平和晶体管直流放大倍数等物理量。
万用表由表头、测量线路、转换开关以及测试表笔等组成。
表头：用来指示被测量的数值；测量线路：用来把各种被测量转换为适合表头测量的直流微小电流或者电压；转换开关：用来实现对不同测量线路、不同量程的选择，以适合各种被测量的要求。
万用表可以分为指针式和数字式万用表。
指针式万用表：是由磁电式测量机构作为核心，用指针来显示被测量数值；数字式万用表：是由数字电压表作为核心，配以不同转换器，用液晶显示器显示被测量数值。
二、指针式万用表万用外表板构造各种指针式万用表的面板布置不完全一样，指针式万用外表板构造一般包括刻度尺、量程选择开关、机械零位调节旋钮、欧姆档零位调节旋钮、供接线用的插孔或者接线柱等。
该仪器的外部面板由五局部组成，各局部的功能如下：〔1〕刻度尺:显示各种被测量的数值及围。
〔2〕量程选择开关：根据具体情况转换不同的量程、不同的物理量。
〔3〕机械零位调节旋钮：用于校准指针的机械零位。
〔4〕欧姆档零位调节旋钮：用来进展电气零位调节。
〔5〕插孔或者接线柱：用来外接测试表笔。
指针式万用表的使用方法1、熟悉面板〔1〕插孔的选择：红色测试表笔的连线应接到标有“+〞符号的插孔，黑色测试表笔应接到标有“-〞或“*〞符号的插孔。
有些万用表针对特殊量设有专用插孔，在测量这些特殊量时，应把红色测试表笔改接到相应的专用插孔，而黑色测试表笔的位置不变。
〔2〕测量档位的选择：根据测量的对象，将转换开关旋至所需要的位置上。
有的指针式万用外表板上设有两个转换开关旋钮，使用时需要互相配合来完成测量工作。
在选择档位时，应特别小心，稍有不慎就有可能损坏仪表。
特别是测量电压时，如果误选了电流档或者电阻档，将会使表头遭受严重损坏，甚至被烧毁。
〔3〕量程的选择：根据被测量的估计值选择量程，量程应大于被测量的数值。
万能电表使用方法
万能电表的使用方法如下：
1. 在使用万用表之前，应先进行“机械调零”，即在没有被测电量时，使万用表指针指在零电压或零电流的位置上。
2. 在测量某一电量时，不能在测量的同时换挡，尤其是在测量高电压或大电流时，更应注意。
如需换挡，应先断开表笔，换挡后再去测量。
3. 万用表在使用时，必须水平放置，以免造成误差。
同时，还要注意到避免外界磁场对万用表的影响。
4. 使用中应注意避免将电流挡短路或置于最大量程处长时间工作。
5. 仪表使用前必须检查其外观是否完好无损，各旋钮、开关是否灵活可靠等。
通过遵循以上步骤，可以更安全、准确地使用万能电表进行各种电学测量。
万用电表的使用【实验简介】万用电表是应用最广泛的电学仪表之一。
常用的万用电表有指针式和数字式两种。
它可以测量交流电压、直流电压、直流电流、电阻、电容、二极管和三极管参数等电学量。
因此，它可供实验室测试、工程设计、野外作业和工业生产维修等使用。
指针式万用电表的准确度低，但使用方便。
因此，在电学实验、电工测量、电子测量等方面得到广泛使用。
指针式万用电表类型很多，但结构上都由表头、转换开关、测量电路三部分组成。
数字万用电表是一种功能齐全、精度高、性能稳定、灵敏度高、结构紧凑的仪表。
它显示直观能做到小型化、智能化，并且可以与计算机接口组成自动化测试系统。
数字万用电表按显示位数分，可以分为三位半、四位半、五位、六位、八位等；按测量速度分为高速和低速；按重量、体积分，可分为袖珍式、便携式和台式；按A/D 变换方式分，可分为直接变换型和间接变换型。
基尔霍夫生平简介基尔霍夫（Gustav Robert Kirchhoff,1824～1887）德国物理学家。
当他21岁在柯尼斯堡就读期间，就根据欧姆定律总结出网络电路的两个定律（基尔霍夫电路定律），发展了欧姆定律，对电路理论作出了显著成绩。
大学毕业后，他又着手把电势概念推广到稳恒电路。
长期以来，电势与电压这两个概念常常被混为一谈，当时都称为“电张力”。
基尔霍夫明确区分了这两个概念，同时又指出了它们之间的联系。
在光谱研究中，他与本生合作，开拓出一个新的学科领域──光谱分析，采用这一新方法，发现了两种新元素铯（1860年）和铷（1861年）。
【实验目的】1、了解万用电表的基本构造及原理；2、学习用万用电表测量电流、电压、电阻等物理量；3、学习用万用电表检查电路的故障及检测二极管、三极管等。
【实验仪器】指针式万用电（MF-47）、数字式万用电表（DT890B ）、干电池2节（新、旧各一）、电阻2个（大、小各一）、二极管一只、三极管二只（NPN 型、PNP 型各一）、电容器1只（C ＞1uF ）、直流稳压电源、单刀开关、导线。
图6-1 基尔霍夫图6-2（b ）数字式万用表 图6-2（a ）指针式万用表 电阻调零旋钮 功能转换旋钮 表笔插孔 电源开关 功能转换旋钮 表笔插孔 表笔插孔【万用电表基本构造及原理】下面介绍指针式和数字式万用电表的基本构造和工作原理。
一、指针式万用表1、基本构造指针式万用电表（以下简称万用表）有一个共用表头（微安表），内部有多种不同的电路，表头与不同的电路配接就构成了多种功能多种量程的电表。
其基本构造有三部分。
（1）表头：这是指示部分，是万用表的核心部件，万用表的重要性能就取决于表头。
（2）转换装置：一般由转换开关、表笔、插孔等组成，用于选择不同的测量功能及量程，也就是选择不同的测量电路。
与此相对应，表盘上刻有各种功能相应的刻度。
（3）测量电路：主要由分流电阻和分压电阻等元件组成。
不同的测量电路其作用是把不同的被测量转换成表头指示的电学量，例如把被测的大电流通过分流电阻转换成表头能够承受的小电流。
2、基本原理电流表是表头与分流电阻相连构成的，分为开路式和闭路式电路，如图6-3（a ）所示为闭路式电路。
电压表是表头与分压电阻相连构成的，如图6-3（b ）所示。
此二者工作原理在这里都不再赘述。
下面仅对欧姆表（万用表的欧姆档是一个多量程的欧姆表）的原理作简单的介绍。
如图6-4和图6-5（a ）所示，虚线框内为欧姆表的原理电路图。
表内电源（干电池）电压为E ，表头内阻为g R ，满偏电流为g I ，R 为限流电阻， x R 为被测电阻。
由全电路欧姆定律可知： x g x E I R R R =++ （6-1）这就是欧姆表的刻度公式。
E 、g R 、R 是一定的，当0x R =时，指针满偏，此刻度阻值标为“0”Ω；当Rx=∞时（断路），指针不动，此刻度阻值为“∞”；当Rx 取其他各值时，指针所指的Ix 与Rx 都是一一对应的，只要在指针所指的这些位置上直接标出Rx 的值图6-4 图6-3（b ）多量程直流电压档15R R就得到欧姆档的刻度了。
满偏电流g g E I R R=+， （6-2） ()g R R +就是欧姆表的内阻。
当被测电阻x g R R R =+时， 12()2x g g E I I R R ==+， 此时指针正指刻度的中央，此刻度所示的阻值称欧姆表的中值电阻，用R 中表示，有g R R R =+中， （6-3）即中值电阻等于欧姆表的内阻。
中值电阻是欧姆表的重要特征数值。
从刻度公式x x E I R R =+中可知，欧姆表的刻度是不均匀的。
当xR R 中时，0x I ≈，指针的偏转随x R 的变化很不明显，测量误差大；同理，当x R R 中时，x g E I I R ≈=中，测量误差也很大。
因此为了提高电阻的测量精度，一般取在刻度弧线的1/5—4/5范围内进行测量。
上述原理是假定电源电压E 为恒定不变的，但实际上这是不可能的。
当E 下降而g R 和R 仍保持不变时，即使0x R =指针也不会指“0”。
为了消除这一误差，万用表的欧姆档还装有“电阻调零”旋钮，实际上就是一个可变电阻器，它与R 联用，作用就是在0x R =时，即使E 下降也能将指针调到“0”。
二、数字式万用电表1、基本原理数字式万用表是根据模拟量与数字量之间的转换来完成测量的，它能用数字把测量结果显示出来。
其原理方框图如图6-6所示，主要包括直流电压变换器、模－数转换器、计数器、显示器和逻辑控制电路等部件。
直流电压变换器的作用是把被测量(如电流、电阻等)变换为电压；模－数转换器则是把电压转换为数字量；计数器可对数字量进行运算，再把结果经过译码系统送往显示器进行数字显示；逻辑控制电路主要对整机进行控制及协调各部件的工作，并能使其自动重复进行测量。
数字式万用表的核心部件是一块模数转换器（A/D 转换器）。
多数数字式万用表输入的直流电压基本量程约为200mV,高于200mV 的测量都是通过电阻进行分压后进行的。
所以200mV 量程档是它准确度最高的档位，其他各档直流电压的测量准确度，还要受电阻分压比的不确定度的影响。
交流电压、直流电流、交流电流和电阻档的测量，则和模拟式万用表一样，是通过电表改装和量程的扩展来实现的。
数字式万用表主要按显示的位数来分类，位数指数字万用表完整地显示数字的最大位数。
可以显示出0～9这十个数字，称为“一个整位”不足的称为“半位”。
例如，能显示“999999”输入时称为“六位”最大能显示“1999”的称为“三位半”。
半位都是出现在最高位。
目前常见的有213位（三位半）和214位（四位半）两种。
所谓半位，是指第一位只能是0（不显示）和1数字。
以三位半万用表的200mV 电压量程为例，最大测量值为199.9mV （位）。
其他依次类推。
2、数字万用表的使用知识和操作技巧（1）接通电源，检查电池电压按下电源开关POWER 于“ON ”，接通电源。
这时如显示屏显示电池不足符号时，表明电池电压不足，需要更换电池，数字万用表一般使用9V 积成电池。
（2）输入端的选择和连接数字万用表一般有四个输入端，分别为：“COM ”、“V/Ω”、“200mA ”和“10A ”。
其中“COM ”是公共端（接黑表笔），万用表作任何功能测量时，都要使用这一输入端。
“V/Ω”输入端是用于电阻和电压测量的。
“200mA ”和“10A ”输入端是分别用于小电流和大电流测量的。
如图6-2（b ）所示。
（3）测量前应先把万用表置于正确合理的功能和量程档上在测量交直流电流或电压前，应把量程开关预先置于该项目的最大量程处。
注意：万用表处于电流或电阻挡时，千万不要去测量电压，如果无意中碰上一个电压源，也是危险的，可能会造成数字万用表不可恢复的损坏。
【使用万用表注意事项】1、首先要明确测量什么物理量，切勿用错功能档，比如错用电流档测电压，或错用欧姆档测电流等。
2、无论测哪个物理量，都必须首先对电表进行“机械调零”，即调整表盖下部中央的调零螺丝，使表针正指零刻度。
3、选择合适的量程。
先估计被测量程的大小，根据估计选择合适的量程。
如果被测量的大小无法估计，应先选较大的量程进行测试，以防电表过载。
若指针偏转过小，则将量逐步减小，直至选择到指针偏转尽可能大的合适量程为止。
4、测量直流电压或直流电流时，注意正、负极不能接错，红表笔接高电势端，黑表低电势端。
执表笔的手切勿直接触表笔的金属部分。
测试时若无把握，应先采用跃接法，即在表笔接触测量点的同时注意观察指针的偏转，如有异常表笔立即跳离测量点，然后考虑更正方法。
5、使用欧姆档测量电阻时，除了“机械调零”以外，还必须进行“欧姆调零”。
将两表笔短接，调整“Ω”旋钮，使指针满偏，指在“0”Ω刻度线上。
若换用不同的量程（倍率），必须重新进行“欧姆调零”。
（数字式万用表不必作机械调零和欧姆调零。
）6、万用表用毕后，应将转换开关打到交流电压最高档，以保护电表。
特别不能停在欧姆档，以免两表笔不慎短路，致使表内电池长时间放电，损坏电池和电表。
数字式万用表用毕后应将表内电源开关弹出，即断开。
【实验内容与要求】1、测量电阻（欧姆档）（1）将指针式万用电表“机械调零”以后，先选择合适的量程测量小电阻，量程选好后，先作“欧姆调零”后进行测量。
然后改用大倍率的量程，重新进“欧姆调零”，测量大电阻。
（2）用数字式万用表对上述两个电阻再测量一次。
（1）选择合适的量程测量干电池的空载电压，根据测量结果判定干电池的新、旧。
（略高于1.5V 为新电池，1.5V 以下为旧电池，1.2V 以下基本不能再用。
）（2）将直流稳压电源的输出电压调到8V ，然后用万用电表合适的量程进行实际测量。
以上两次测量先使用指针式万用电表，后使用数字式万用电表。
3、测量交流电压（交流电压档）用两种万用电表的交流电压档的合适量程测量实验桌上交流电源插座上的交流电压，注意手千万不能接触表笔的金属部分。
4、测量直流电流（直流电流档） （1）按图6-7所示连接电路，并估算ab 支路和ac 支路上的电流。
然后将指针式万用电表选择合适的量程，先串接到a 、b 间测量小电阻支路上的电流，后改变量程串接到a 、c 间测量大电阻支路上的电流。
注意，电源电压调到8V以后不要再改变。
（2）以上测量用数字式万用表再做一次。
数字万用表的黑表笔仍插在COM 孔，红表笔改插到mA 孔或20A 孔（被测电流在200mA 以下插mA 孔，在200mA —20A 之间插20A 孔）。
5、用电压法检查电路故障（直流电压档）用图7所示电路，将a 、b 、c 三点连到一起，相邻两组的同学互设故障，然后用“电压法”检查电路的故障所在。
方法是：将万用表的直流电压档的量程调到大于或等于电源电压，先检查电源是否正常，若正常，再从正极开始沿电流方向顺序检查各段电路和节点，电压出现反常之处即为故障所在。
