万用表的使用方法 及图解

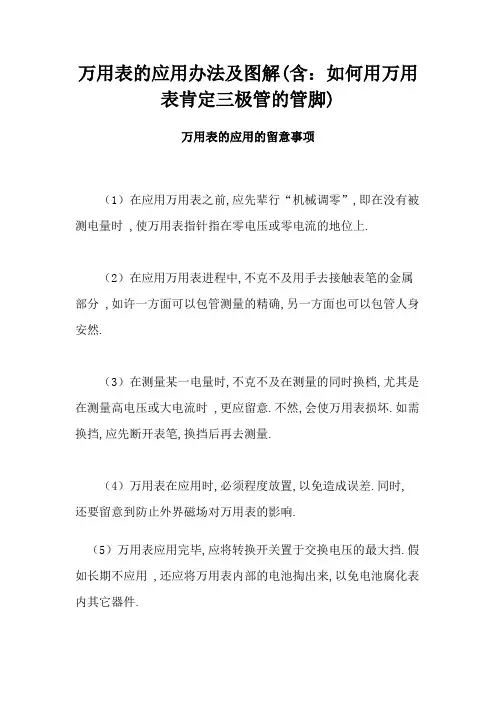

万用表的应用办法及图解(含：如何用万用表肯定三极管的管脚)万用表的应用的留意事项（1）在应用万用表之前,应先辈行“机械调零”,即在没有被测电量时 ,使万用表指针指在零电压或零电流的地位上.（2）在应用万用表进程中,不克不及用手去接触表笔的金属部分 ,如许一方面可以包管测量的精确,另一方面也可以包管人身安然.（3）在测量某一电量时,不克不及在测量的同时换档,尤其是在测量高电压或大电流时 ,更应留意.不然,会使万用表损坏.如需换挡,应先断开表笔,换挡后再去测量.（4）万用表在应用时,必须程度放置,以免造成误差.同时, 还要留意到防止外界磁场对万用表的影响.（5）万用表应用完毕,应将转换开关置于交换电压的最大挡.假如长期不应用 ,还应将万用表内部的电池掏出来,以免电池腐化表内其它器件.欧姆挡的应用一.选择适合的倍率.在欧姆表测量电阻时,应选恰当的倍率,使指针指导在中值邻近.最好不应用刻度左边三分之一的部分,这部分刻度密集很差.二.应用前要调零.三.不克不及带电测量.四.被测电阻不克不及有并联歧路.五.测量晶体管.电解电容等有极性元件的等效电阻时,必须留意两支笔的极性.六.用万用表不合倍率的欧姆挡测量非线性元件的等效电阻时,测出电阻值是不雷同的.这是因为各挡位的中值电阻和满度电流各不雷同所造成的,机械表中,一般倍率越小,测出的阻值越小.万用表测直流时一.进行机械调零.二.选择适合的量程档位.三.应用万用表电流挡测量电流时,应将万用表串联在被子测电路中,因为只有串衔接才干使流过电流表的电流与被测歧路电流雷同 .测量时,应断开被测歧路 ,将万用表红.黑表笔串接在被断开的两点之间.特殊应留意电流表不克不及并联接在被子测电路中 ,如许做是很安全的,极易使万表销毁.四.留意被测电量极性.五.精确应用刻度和读数.六.当拔取用直流电流的挡时,万用表红表笔应插在测量插孔内 ,量程开关可以置于直流电流挡的随意率性量程上.七.假如被子测的直流电流大于,则可将挡扩大为5a挡 .办法很简略,应用者可以在“”插孔和黑表笔插孔之间接入一支0.24欧姆的电阻 ,如许该挡位就变成了5a电流挡了.接入的电阻应拔取用2w以上的线绕电阻,假如功率太小会使之销毁.应用数字万用表断定三极管管脚(图解教程)如今数字式的万用表已经是很普及的电工.电子测量对象了,它的应用便利和精确性受到得维修人员和电子快活爱好者的爱好.但有同伙会说在测量某些无件时,它不如指针式的万用表,如测三极管.我倒以为数字万用表在测量三极管时加倍的便利.以下就是我本身的一些应用经验,我是平日是如许去断定小型的三极管器件的.大家无妨尝尝看是否好用或是否精确,若有看法或问题可以发信给我.手头上有一些bc337的三极管,假设不知它是pnp管照样npn管.图1 三极管我们知道三极管的内部就像二个二极管组合而成的.其情势就像下图.中央的是基极（b极）.图2 三极管的内部情势起首我们要先找到基极并断定是pnp照样npn管.看上图可知,对于pnp管的基极是二个负极的配合点,npn管的基极是二个正极的配合点.这时我们可以用数字万用表的二极管档去测基极,看图3.对于pnp管,当黑表笔（连表内电池负极）在基极上,红表笔去测另两个极时一般为相差不大的较小读数（一般0.5-0.8）,如表笔反过来接则为一个较大的读数（一般为1）.对于npn表来说则是红表笔（连表内电池正极）连在基极上.从图4,图5可以得知,手头上的bc337为npn管,中央的管脚为基极.图3 万用表的二极管测量档图4 断定bc337的b极和管型(1)图4 断定bc337的b极和管型(2)找到基极和知道是什么类型的管子后,就可以来断定发射极和集电极了.假如应用指针式万用表到了这个步可能就要用到两只手了,甚至有同伙会用到嘴舌,可以说是蛮麻烦的.而应用数字表的三伋管hfe档（hfe 测量三极管直流放大倍数）去测就便利多了,当然你也可以省去上面的步调直接用hfe去测出三极管的管脚极性,我本身则以为照样加上上面的步调便利精确一些.把万用表打到hfe档上,bc337卑贱到npn的小孔上,b极对上面的b字母.读数,再把它的另二脚反转,再读数.读数较大的那次极性就对上表上所标的字母,这时就对着字母去认bc337的c, e极.学会了,其它的三极管也就一样如许做了,便利快速.图5 万用表上的hfe档图6 断定c,e极图7 断定c,e极。

万用表的使用方法「精心说明,附图解」1指针式万用表的功效指针式万用表又称模拟万用表,响应速度较快,内阻较小,但测量精度较低。

它是由指针、到度盘、功能旋钮、表头校正钮,零欧姆调整钮、表笔连接端、表笔等构成。

如下图所示为指针式万用表的实物外形。

指针式万用表的实物外形如下图所示为指针式万用表的量程旋钮和连接插孔,当量程旋钮调至“OFF'档为关闭档;当量程旋钮调整至“DCV'区域中的档位时,表示检测直流电压;当量程旋钮调整至“ACV”区域中的档位时,表示检测交流电压;当量程旋钮调整至“蜂鸣分档时,表示检测通断测试;当量程旋钮调整至“hFE”档时,表示检测晶体管放大倍数;当量程旋钮调至“OHIM”档时,表示检测电阻值;当量程旋钮调制“DCA”档时,表示检测直流电流(0~500mA);当程旋钮调制至“IOA”档时,表示检测0.5~10A的直流电流。

指针式万用表共有三类连接插孔:公共端'COM 表示负极,用于连接黑表笔,“V.Ω.9.mA'表示检测电压、电阻以及毫安电流的连接插孔,连接红表笔;“DC10A”表示检测10A以下的大电流使用的插孔,连接红表笔指针式万用表的量程旋钮和连接插孔温馨提示：若对电路中的电流和电压进行检测时,无法得知待測流的大小时,应将指针式万用表的量程调整为最大档位,这样可避免待测电压或电流过大导致万用表损坏2.数字式万用的的功效数字式万用表读数直观方便,内阻较大,测量精度高。

它是由液晶显示屏、量程旋钮、表笔接端、电源按键、峰值保持按键、背光灯按键，交/直流切换键构成。

如下图所示数字式数字式万用表的实物外形如下图所示数字式万用表的量程旋钮和连接插孔，通断档表示检测二极管以及通断测试。

Ω区域种的档位，表示检测电阻值；v-、v~区域种的档位，表示检测电压，10 MHz 档表示检测频率。

A-/A~区域种的档位，表示检测电流，°c档，表示检测温度，hFE档，表示检测晶体管的放大倍数， L 档表示检测电感，F 档表示检测电容。

万用表的使用方法一、万用表万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）。

1．万用表的结构（500型）万用表由表头、测量电路及转换开关等三个主要部分组成。

（1）表头它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。

表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。

测电压时的内阻越大，其性能就越好。

表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。

第二条标有∽和VA，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。

第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。

第四条标有dB，指示的是音频电平。

（2）测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。

（3）转换开关其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。

转换开关一般有两个，分别标有不同的档位和量程。

2．符号含义（1）∽表示交直流（2）V－2.5KV 4000Ω/V 表示对于交流电压及2.5KV的直流电压挡，其灵敏度为4000Ω/V（3）A－V－Ω 表示可测量电流、电压及电阻（4）45－65－1000Hz 表示使用频率范围为1000 Hz以下，标准工频范围为45－65Hz（5）2000Ω/V DC 表示直流挡的灵敏度为2000Ω/V钳表和摇表盘上的符号与上述符号相似（其他因为符号格式不对不能全部写上『表示磁电系整流式有机械反作用力仪表『表示三级防外磁场『表示水平放置）））3．万用表的使用（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。

万用表—MF47(图解)1.1.表头的特点：表头的准确度等级为1级（即表头自身的灵敏度误差为±1％），水平放置，整流式仪表，绝缘强度试验电压为5000V。

表头中间下方的小旋钮为机械零位调节旋钮。

表头共有七条刻度线，从上向下分别为电阻（黑色）、直流毫安（黑色）、交流电压（红色）、晶体管共射极直流放大系数hEF（绿色）、电容（红色）、电感（红色）、分贝（红色）等。

1.2.档位开关：档位开关共有五档，分别为交流电压、直流电压、直流电流、电阻及晶体管，共24个量程。

1.3.插孔：MF47万用表共有四个插孔，左下角红色“＋”为红表棒，正极插孔；黑色“－”为公共黑表棒插孔；右下角“2500V”为交直流2500V插孔；“5A”为直流5A插孔。

1.4.机械调零：旋动万用表面板上的机械零位调整螺钉，使指针对准刻度盘左端的“0”位置。

2.读数：读数时目光应与表面垂直，使表指针与反光铝膜中的指针重合，确保读数的精度。

检测时先选用较高的量程，根据实际情况，调整量程，最后使读数在满刻度的2/3附近。

3.1.测量直流电压：把万用表两表棒插好，红表棒接“＋”，黑表棒接“－”，把档位开关旋钮打到直流电压档，并选择合适的量程。

当被测电压数值范围不确定时，应先选用较高的量程，把万用表两表棒并接到被测电路上，红表棒接直流电压正极，黑表棒接直流电压负极，不能接反。

根据测出电压值，再逐步选用低量程，最后使读数在满刻度的2/3附近。

3.2.测量交流电压：测量交流电压时将档位开关旋钮打到交流电压档，表棒不分正负极，与测量直流电压相似进行读数，其读数为交流电压的有效值。

4.测量直流电流：把万用表两表棒插好，红表棒接“＋”，黑表棒接“－”，把档位开关旋钮打到直流电流档，并选择合适的量程。

当被测电流数值范围不确定时，应先选用较高的量程。

把被测电路断开，将万用表两表棒串接到被测电路上，注意直流电流从红表棒流入，黑表棒流出，不能接反。

根据测出电流值，再逐步选用低量程，保证读数的精度。

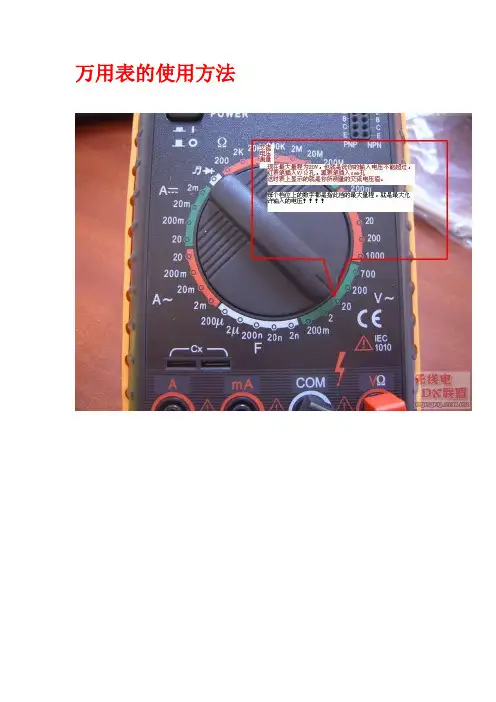

超实用！数字万用表各种测量全程图解数字万用表可用来测量直流和交流电压、直流和交流电流、电阻、电容、频率、电池、二极管等等。

整机电路设计以大规模集成电路双积分A/D转换器为核心，并配以全过程过载保护电路，使之成为一台性能优越的工具仪表，是电工的必备工具之一。

一、操作前注意事（1）将ON-OFF开关置于ON位置，检查9V电池，如果电池电压不足，或“BAT”将显示在显示器上，这时，则应更换电池;如果没有出现则按以下步骤进行；（2）测试前，功能开关应放置于所需量程上，同时要注意指针的位置，如下图所示；（3）同时要特别注意的是，测量过程中，若需要换挡或换插针位置时，必须将两支表笔从测量物体上移开，再进行换挡和换插针位置。

二、电压档的使用与注意事项测电压时，必须把黑表笔插于COM孔，红表笔插于V孔，如下图红色框所示；若测直流电压，则将指针打到如下图所示直流档位若测交流电压，则将指针打到如下图所示交流电压档位(1)如果不知道被测电压范围，将功能开关置于大量程并逐渐降低量程(不能在测量中改变量程)。

(2)如果显示“1”，表示过量程，功能开关应置于更高的量程。

(3) △!表示不要输入高于万用表要求的电压，显示更高的电压值是可能的，但有损坏内部线路的危险。

(4)当测高压时，应特别注意避免触电。

(5)数字表电压档的内阻很大，至少在兆欧级，对被测电路影响很小。

但极高的输出阻抗使其易受感应电压的影响，在一些电磁干扰比较强的场合测出的数据可能是虚的。

要注意到避免外界磁场对万用表的影响(比如有大功率用电器件在使用时)。

(6)在使用万用表过程中，不能用手去接触表笔的金属部分，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。

三、电容档的测量与注意事项电容容量的测量方法如下图方框所示，将指针打到电容档（F档）在数字万用表的档位左下方有两个孔，上面写的是Cx，把需要测的电容原件插到里面就可以测了，要是有极性的电容要注意正负极电容（或电容量, Capacitance）指的是在给定电位差下的电荷储藏量；记为C，国际单位是法拉（F），表征电容器容纳电荷本领的物理量。
