第二章 混合结构体系

《房屋建筑学》课程复习要点课程名称：《房屋建筑学》适用专业：建筑学、土木工程、工程管理等辅导教材：《房屋建筑学》聂洪达、郄恩田主编北京大学出版社，第2版复习要点：第一章绪论第二节建筑的组成建筑物由结构体系、围护体系和设备体系组成。

第三节建筑的分类和等级一、按建筑物使用性质的分类二、按建筑物层数分类第四节建筑物的营造程序我国基本的建设程序：1、提出项目建议书；2、编制可行性报告；3、进行项目评估；4、编制设计文件；5、施工前的准备；6、组织施工；7、验收、使用。

第五节建筑设计的内容和程序一、建筑设计的内容：一般包括建筑设计、结构设计和设备设计。

二、建筑设计的程序1、设计前的准备工作；2、初步设计阶段；3、技术设计阶段；4、施工图设计阶段。

第六节建筑设计的要求和依据一、建筑设计的要求1、满足建筑功能要求；2、采用合理的技术措施；3、具有良好的经济效果；4、考虑建筑物美观要求；5、符合总体规划要求。

二、建筑设计的依据1、人体尺度和人体活动所需的空间尺度；2、家具、设备的尺寸及使用空间；3、温度、湿度、日照、雨雪、风向、风速等气候条件；4、地形、地质条件和地震烈度；5、什么是建筑模数、基本模数、扩大模数、分模数的含义？基数及相应的尺寸各是什么？建筑模数是选定的标准尺寸单位，作为尺度协调中的增值单位。

基本模数（基数为100mm符号为M）是模数协调中选用的基本尺寸单位。

扩大模数（基数为3M 6M 12M 15M 30M 60M是基本模数的整数倍。

分模数（1/10M、1/5M、1/2M）是整数除基本模数的数值。

第二章建筑场地第三章民用建筑设计第一节建筑平面设计一、使用功能的平面设计（一）民用建筑有哪几类功能空间组成？主要使用空间、辅助使用空间和交通联系空间。

（二）主要使用房间的设计1、设计要求；2、房间的平面形状和尺寸与室内使用活动特点、家具设备布置方式和采光、通风等因素，有时还要考虑人们对室内空间的直观感觉。

第二章工程构造考试大纲1、工业与民用建筑工程的分类、组成及构造2、道路、桥梁、涵洞的分类、组成及构造3、地下工程的分类、组成及构造具体内容第一节工业与民用建筑工程的分类、组成和构造一、工业与民用建筑工程的分类与应用【2016真题】7.建筑物与构筑物的主要区别在于（）。

A.占地面积小B.体量大小C.满足功能要求D.提供活动空间【答案】D【解析】满足功能要求并提供活动空间和场所的建筑称为建筑物，仅满足功能要求的建筑称为构筑物。

【例题】建筑物中民用建筑一般包括( )两大部分。

A．生活建筑和市政建筑B．居住建筑和公共建筑C．生活建筑和文化建筑D．生活建筑和公共建筑【答案】B【解析】建筑物中民用建筑一般包括居住建筑和公共建筑两大部分。

（一）工业建筑分类1．按厂房层数分2．按工业建筑用途分3．按主要承重结构的形式分4．按车间生产状况分(1)冷加工车间。

(2)热加工车间。

(3)恒温恒湿车间。

(4)洁净车间。

(5)其他特种状况的车间。

【2007真题】适用于大型机器设备或重型起重运输设备制造的厂房是（）。

A．单层厂房B．2层厂房C．3层厂房D．多层厂房【答案】A【解析】单层厂房适用于有大型机器设备或有重型起重运输设备的厂房。

【2008真题】按工业建筑用途分类，机械制造厂的热处理车间厂房属于（）。

A．生产辅助厂房B．配套用房C．生产厂房D．其他厂房【答案】C【解析】生产厂房是指备料、加工、装配等主要工艺流程的厂房；如机械制造厂中有铸工车间、电镀车间、热处理车间、机械加工车间和装配车间等。

（二）民用建筑分类1．按建筑物的层数和高度分2．按建筑的耐久年限分【例题】某住宅楼共12层高，按照建筑的耐久年限分属于（）。

A．属于一级建筑B．属于二级建筑C．属于三级建筑D．耐久年限要求为50年以上E．耐久年限要求为100年以上【答案】AE【解析】一级建筑耐久年限为100年以上，适用于重要的建筑和高层建筑。

12层的住宅楼属于高层建筑，故答案为AE。

第一章概述1、对于高层建筑，抵抗水平荷载成为结构设计需要解决的主要问题2、荷载效应：由荷载引起的结构内力、位移、速度、加速度等3、高层建筑结构设计，主要是抗水平力设计4、高层建筑结构的材料主要为钢、钢筋和混凝土5、按采用的材料，高层建筑的结构构件可分为钢构件、钢筋混凝土构件及组合构件，组合构件是指型钢或钢管与混凝土组合的构件6、按采用的材料，高层建筑结构的类型可分为钢结构、钢筋混凝土结构、混合结构，混合结构包括由全部构件为组合构件的结构，钢构件与钢筋混凝土组成的结构，钢构件与组合结构组成的结构，钢筋混凝土构件与组合构件组成的结构等7、钢结构以及混合结构的钢材宜采用Q235等级B、C、D的碳素结构钢及Q345等级B、C、D、E的低合金高强度结构钢8、混凝土的强度等级，框支梁、框支柱及抗震等级为一级的框架梁、柱、节点核心区，不应低于C30；构造柱、芯柱、圈梁及其他各类构件，不应低于C20；剪力墙不宜超过C60；其他构件，9度时不宜超过C60，八度时不宜超过C70第二章结构体系1、高层建筑的结构体系包括框架结构、框架-剪力墙结构、剪力墙结构、筒体结构、巨型结构。

2、框架结构的设计要点：（1）必须在两个主轴方向上设置框架，以抵抗各自方向的水平力。

（2）抗震框架结构的梁柱不允许铰接，必须采用梁端能传递弯矩的刚接，以使结构具有良好的整体性和比较大的刚度。

（3）甲、乙类建筑以及高度大于24m的丙类建筑，不应采用单跨框架结构。

（4）承重体系主要取决于楼板布置。

（5）沿建筑高度，柱网尺寸和梁截面尺寸一般不变。

在建筑比较高的情况下，柱的截面尺寸沿建筑高度减小。

（6)侧向刚度小，总高度受到限制。

（7）框架结构的非承重墙宜采用轻质材料，减轻对结构抗震的不利影响。

（8）不应采用部分由框架承重、部分由砌体墙承重的混合承重形式。

（9）框架结构中的楼、电梯间及局部出屋顶的的电梯机房、楼梯间、水箱间等，应采用框架承重，不应采用砌体墙承重。

常见建筑结构体系及其特点一、混合结构体系混合结构房屋一般是指楼盖和屋盖采用钢筋混凝土或钢、木结构，而墙、柱和基础采用砌体结构建造的房屋。

也可认为是指同一房屋结构体系中采用两种或两种以上不同材料组成的承重结构根据承重墙所在的位置划分为横墙承重方案其受力特点是：主要靠横墙支撑楼板,横墙是主要承重墙。

纵墙主要起维护、隔断和维持横墙的整体作用，故纵墙是自承重墙。

该方案的优点是：横墙较密，房屋横向刚度大，整体刚度好，其缺点是：平面布置不灵活。

纵墙承重方案其特点是：把荷载传给梁，由梁传给纵墙,纵墙是主要承重墙，横墙只承受小部分荷载,横墙的设置主要为了满足房屋刚度和整体性的需要，它的间距比较大。

优点是：房屋的空间可以比较大,平面布置比较灵活，墙面积较小，缺点是：房屋的刚度较差。

纵横墙承重方案根据房屋的开间和进深要求，有时需要纵横墙同时承重，即为纵横墙承重方案。

这种方案的横墙布置随房间的开间需要而定，横墙的间距比纵墙的小，所以房屋的横向刚度比纵墙承重方案有所提高。

内框架承重方案房屋有时由于使用上要求，往往要用钢筋混凝土柱代替内承重墙，以取得较大的空间。

其特点是：由于横墙较小，房屋的空间刚度较差。

二、框架结构体系框架结构是利用粱、柱组成的横、纵两个方案的框架形成的结构体系。

它同时承受竖向荷载和水平荷载。

由梁和柱这两类构件通过刚节点连接而成的结构称为框架，当整个结构单元所有的竖向和水平作用完全由框架承担时,该结构体系成为框架结构体系。

有钢筋混凝土框架、钢框架和混合结构框架三类。

框架结构体系具有可以较灵活地配合建筑平面布置的优点,利于安排需要较大空间的建筑结构。

同时框架结构的梁、柱构件易于标准化、定型化，便于采用装配整体式结构，以缩短施工工期.框架结构体系的缺点为：①框架节点应力集中显著；②框架结构的侧向刚度小，属柔性结构框架，在强烈地震作用下，结构所产生水平位移较大，易造成严重的非结构性破性;③对于钢筋混凝土框架，当高度大、层数相当多时，结构底部各层不但柱的轴力很大,而且梁和柱由水平荷载所产生的弯矩亦显著增加，从而导致截面尺寸和配筋增大，对建筑平面布置和空间处理，就可能带来困难,影响建筑空间的合理使用，在材料消耗和造价方面，也趋于不合理。

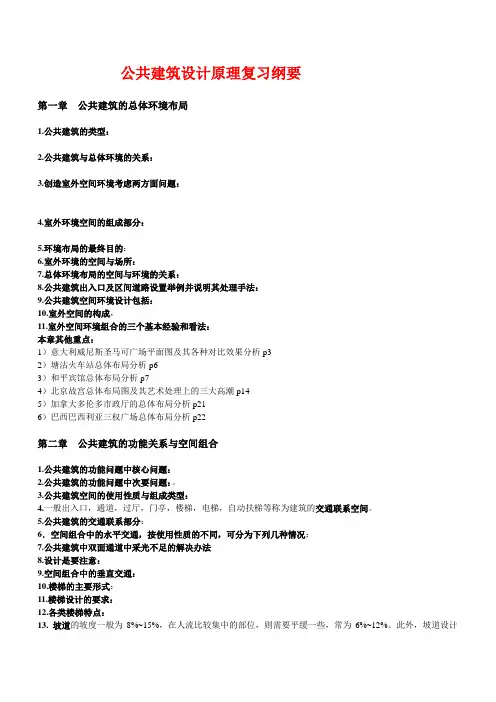

公共建筑设计原理复习纲要第一章公共建筑的总体环境布局1.公共建筑的类型：2.公共建筑与总体环境的关系：3.创造室外空间环境考虑两方面问题：4.室外环境空间的组成部分：5.环境布局的最终目的：6.室外环境的空间与场所：7.总体环境布局的空间与环境的关系：8.公共建筑出入口及区间道路设置举例并说明其处理手法：9.公共建筑空间环境设计包括：10.室外空间的构成，11.室外空间环境组合的三个基本经验和看法：本章其他重点：1）意大利威尼斯圣马可广场平面图及其各种对比效果分析p32）塘沽火车站总体布局分析p63）和平宾馆总体布局分析p74）北京故宫总体布局图及其艺术处理上的三大高潮p145）加拿大多伦多市政厅的总体布局分析p216）巴西巴西利亚三权广场总体布局分析p22第二章公共建筑的功能关系与空间组合1.公共建筑的功能问题中核心问题：2.公共建筑的功能问题中次要问题：。

3.公共建筑空间的使用性质与组成类型：4.一般出入口，通道，过厅，门亭，楼梯，电梯，自动扶梯等称为建筑的交通联系空间。

5.公共建筑的交通联系部分：6．空间组合中的水平交通，按使用性质的不同，可分为下列几种情况：7.公共建筑中双面通道中采光不足的解决办法8.设计是要注意：9.空间组合中的垂直交通：10.楼梯的主要形式：11.楼梯设计的要求：12.各类楼梯特点：13. 坡道的坡度一般为8%~15%，在人流比较集中的部位，则需要平缓一些，常为6%~12%。

此外，坡道设计还应考虑防滑措施。

坡道所占的面积通常为楼梯的四倍，处于经济上的考虑，除非特殊的需要如多层停车场外，一般在室内很少采用。

14. 自动扶梯的坡度较为平缓，通常为30°左右。

单股人流使用的自动扶梯，多采用810mm的宽度，每小时运送人数约为5000～6000人左右，运行的垂直方向升高速度为28~38m/min。

优点：1）不需要等候。

2）没有地坑和顶部机房。

3）停电还能使用。

15.电梯：特点：服务层多，使用方便，效率高。

绿色建筑节能减排设计方案第一章绿色建筑概述 (3)1.1 绿色建筑的定义与意义 (3)1.1.1 绿色建筑的定义 (3)1.1.2 绿色建筑的意义 (3)1.2 绿色建筑的发展趋势 (3)1.2.1 政策推动 (3)1.2.2 技术创新 (3)1.2.3 市场需求 (3)1.2.4 国际合作 (4)1.2.5 城市更新 (4)第二章建筑设计原则与策略 (4)2.1 绿色建筑设计原则 (4)2.2 节能减排设计策略 (4)第三章建筑选址与规划 (5)3.1 选址原则与要求 (5)3.1.1 符合城市规划和土地使用政策 (5)3.1.2 保障生态环境 (5)3.1.3 节约土地资源 (5)3.1.4 交通便利 (5)3.1.5 资源利用 (5)3.2 规划设计要点 (6)3.2.1 建筑布局 (6)3.2.2 建筑形态 (6)3.2.3 绿色景观设计 (6)3.2.4 基础设施设计 (6)3.2.5 建筑智能化设计 (6)第四章建筑结构设计 (6)4.1 结构优化设计 (7)4.2 节能结构体系 (7)第五章建筑围护结构设计 (8)5.1 外墙保温设计 (8)5.2 门窗系统设计 (8)5.3 屋面保温设计 (8)第六章建筑室内环境设计 (9)6.1 室内空气质量优化 (9)6.1.1 合理选择建筑材料 (9)6.1.2 通风换气设计 (9)6.1.3 空气净化设备的应用 (9)6.2 采光与照明设计 (9)6.2.1 采光设计 (9)6.2.2 照明设计 (10)6.3 声环境设计 (10)6.3.1 声音控制 (10)6.3.2 声音调节 (10)第七章建筑设备系统设计 (10)7.1 供暖与空调系统设计 (10)7.1.1 设计原则 (10)7.1.2 设计内容 (11)7.2 供水与排水系统设计 (11)7.2.1 设计原则 (11)7.2.2 设计内容 (11)7.3 电气系统设计 (12)7.3.1 设计原则 (12)7.3.2 设计内容 (12)第八章建筑绿化与景观设计 (13)8.1 绿化布局设计 (13)8.1.1 设计原则 (13)8.1.2 设计内容 (13)8.2 景观水体设计 (13)8.2.1 设计原则 (13)8.2.2 设计内容 (14)8.3 绿色建材应用 (14)8.3.1 设计原则 (14)8.3.2 设计内容 (14)第九章建筑废弃物处理与资源利用 (14)9.1 建筑废弃物分类与处理 (14)9.1.1 建筑废弃物分类 (14)9.1.2 建筑废弃物处理方法 (15)9.2 资源回收与再利用 (15)9.2.1 资源回收 (15)9.2.2 资源再利用 (15)第十章绿色建筑评价与监测 (16)10.1 绿色建筑评价体系 (16)10.1.1 评价指标 (16)10.1.2 评价方法 (16)10.1.3 评价等级 (16)10.2 建筑能耗监测与优化 (16)10.2.1 建筑能耗监测 (16)10.2.2 建筑能耗优化 (16)10.3 绿色建筑运行维护与管理 (17)10.3.1 运行维护 (17)10.3.2 管理制度 (17)第一章绿色建筑概述1.1 绿色建筑的定义与意义1.1.1 绿色建筑的定义绿色建筑是指在建筑的设计、施工、运行、维护及拆除等全过程中，以降低资源消耗、减少环境污染、提高生态效益为核心，充分考虑建筑与自然环境的和谐共生，实现可持续发展的一种建筑形式。

绪论一．建筑造型分类：1.多层与高层建筑：混合结构体系；框架架构体系；剪力墙结构体系（包括框剪、全剪、筒式结构）；巨型框架。

2.单层大跨度建筑：（1）平面结构体系：门式刚架、薄腹梁结构、桁架结构和拱结构；（2）空间结构体系：壳体结构、网架结构、悬索结构、薄膜结构、张弦梁结构和充气结构。

二. 我国常用的建筑材料：我国是发展中国家，材料价格较高而劳动力价格较低，钢筋混凝土是常用的典型材料。

三.世界五大最高建筑：1.哈利法塔（原名迪拜塔）；2.台北101大楼；3.上海环球金融中心；4.香港环球贸易广场；5.吉隆坡双塔大楼第一章混合结构体系一．混合结构：混合结构体系是指由钢筋混凝土楼盖和砖承重的结构体系。

优点：能够就地取材；刚度较大;造价低；砖墙在防寒、隔热、隔音和耐风雨侵袭、化学稳定性等建筑物理性能上是比较优越的。

缺点：房屋层数受到限制；抗震性能差；施工强度大。

应用：一般用于五层以下的楼房，如住宅、宿舍、办公楼、学楼、医院等民用建筑以及中小型工业建筑。

二．混合结构房屋的墙体布置：三．墙体的构造要求：1.须注意横墙间距的大小：保证房屋符合刚性构造方案的要求。

2.纵墙尽可能贯通，方便圈梁设置。
