1.3.2 FLAASH其它参数的设置（1 ）图像中心点坐标可以从相应的HDF文件中找到，也可以从屏幕上直接读取影像的中心坐标，对反演结果影响不大。
当影像位于西半球时，经度为负值；（2）传感器类型当选择传感器类型时，模块会选择相应的类型的传感器波段响应函数，同时系统一般会自动设置传感器的高度和图像的空间分辨率；（3 ）海拔高度海拔高度为研究区的平均海拔；（4 ）数据获取日期和卫星过境时间卫星过境时间为格林尼治时间，可以从相应的HDF文件中找到；（5 ）大气模型模块提供热带、中纬度夏季、中纬度冬季、极地夏季、极地冬季和美国标准大气模型，研究者根据数据获取时间选择相应的大气模型；（6 ）水气反演大多数多光谱数据不推荐反演水汽含量；（7）气溶胶模型可供选择的气溶胶模型有无气溶胶、城市气溶胶、乡村气溶胶、海洋气溶和对流层气溶胶模型。
当能见度大于40Km时，气溶胶类型选择对反演没有太多影响，一般情况下利用ASTER数据不做气胶反演；在高级设置中，① Modtran分辨率（Modtran resolution ）: 一般设置成5cm-1 ;②反射率输出的时尺度系数，默认尺度系数是10000，可以使用默认的尺度系数。
若使用默认的尺度系数，大气校正后得到反射率图像的数值域为：0-10000。
其余参数使用默认值。
大气校正的目的是消除大气和光照等因素对地物反射的影响，获得地物反射率和辐射率、地表温度等真实物理模型参数，用来消除大气中水蒸气、氧气、二氧化碳、甲烷和臭氧对地物反射的影响，消除大气分子和气溶胶散射的影响。
FLAASH可以处理任何高光谱数据、卫星数据和航空数据（860nm/1135nm），这些数据是由HyMAP、AVIRIS、CASI、HYDICE、HYPERION（EO-1）AISA 、HARP、DAIS、Probe-1、TRWIS-3、SINDRI、MIVIS、OrbView-4、NEMO等传感器获得的。
FLAASH还可以校正垂直成像数据和侧视成像数据。
Flaash大气校正使用了MODTRAN 4+ 辐射传输模型的代码，基于像素级的校正，校正由于漫反射引起的连带效应，包含卷云和不透明云层的分类图，可调整由于人为抑止而导致的波谱平滑。
FLAASH 可对Landsat, SPOT, AVHRR, ASTER, MODIS, MERIS, AATSR, IRS 等多光谱、高光谱数据、航空影像及自定义格式的高光谱影像进行快速大气校正分析。
能有效消除大气和光照等因素对地物反射的影响，获得地物较为准确的反射率和辐射率、地表温度等真实物理模型参数。

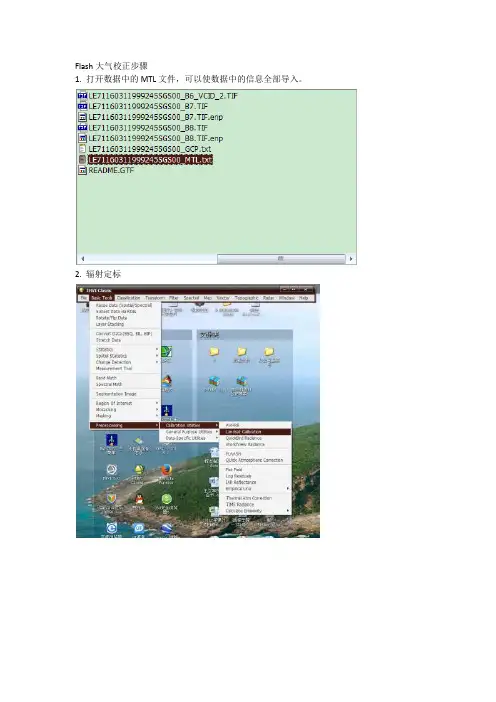

校正过程点击envi ------ Basic Tools —Preprocessing —Calibration Utilities —FLAASHSpectral —FLAASH.或者点击envi-spectral- FLAASH1、输入数据必须是辐射校正后的数据，对辐射校正数据转成BIL或BIP格式（Basic Tools Convert Data ）;2、对输入数据进行头文件编辑，主要是对波长wavele nth （即每一波段的波长中心值）和波长宽度fwhm （每一波段的波长范围）的编辑。
不是高光谱数据可以不对fwhm进行编辑。
（envi ---- f ile ------ Edit Envi Header ）3、输入数据后，弹出如下对话框共有两种选择，如果输入影像不同波段有不同的转换因子，那选择第一种，反之第二种。
我用的是irs影像所有波段都为同一因子，所以选用第二种，因子的值根据输入数据的单位与envi标准单位的转换尺度。
Radianee Scale Factors 是一个单位转换因子，如果你的radianee （光谱灵敏度）是标准单位w/m2 *um *rad ，而flaash要求输入的是uw/cm2*sr*nm，则该因子为10。
1m=103mm=10@ m=109nm=1012pm（皮米）1w=103mw=10Qtw 1 兆瓦=106 瓦Rad平面角弧度sr立体角球面度4、 设置输出参数，包括：Output Reflectanee File. 、Output Directory for FLAASH Files 和OutputDirectory for FLAASH Files 5、 输入成像和传感器的参数Scene center lacati on 影像的中心点的经纬度， 可以将影像打开， 查看中心点的经纬度过在一下窗口输入中心点的行列号即可）sensor altitude 传感器高度（轨道高度），选择正确的传感器后就可以显示了。
Grou nd Elevatio n 平均海拔（所选区域的）单位是 km 6、atmospheric model地球大气模型和气溶胶模型6种标准大气模型根据以下表选择所校正区域的大气模型5沁刖CN ）用Mar^h May Jkjly Sfrpt h|*r.W专MV MLW MLW s>=w70SAW s/w MLW MLW MLW SAJV00MLW MLWMLW 百麻 gAS MLW50MLW MLW右应SASSAS %£朋SAS SAS MLS MLSSAS□0BU1LSMLS MLS T T MLSTT T T T T 10T TTTTT 0TTTTT T-10T TT TTT-2DT TT ML 右 MLS TMLSMLSMLS ML 蛊MLSMLS4QSASS J ^S32ISASSASSAS-MSAS SAS S J AS MLW MLW SAS数据经纬度与获取时间决定选用的大气模型Ul I*"怦応FliDue ；尿HT3 I（通StnxdF TyptPixel GOe^i Oo>)心・水气反演设置（Water Retrieval ）水气反演设置，采用两种方式对水气进行去除a.利用水气去除模型恢复影像中每个像元的水气量使用水气反演模型，数据必须具有15nm以上波谱分辨率，且至少覆盖以下波谱范围之一：1050 —1210nm（优先考虑），770 —870nm , 870 —1020nm。
对于大多传感器，水气反演默认显示的是NO,因为大多数传感器没有适当的波段来补偿水气的影响。
b•单一的水气因数用于整体影像，默认是1，多光谱数据使用水气反演模型，可以在多光谱设置中手动设置水气波段气溶胶模型（Aerosol Retrieval ）用气溶胶模型要求数据波段覆盖660nm和2100nm波谱。
a. 提供四种标准MODTRAN气溶胶模型Rural （乡村）、Urban （城市）、Maritime （海洋）、Troposphericb. 两种气溶胶反演方法2-Band （K-T）方法（类似模糊减少法），如果没有找到适应的黑值（一般是阴影区或者水体），系统将采用能见度值来计算；所以即使选择了该选项也要给。
Weaiher Condition Scene Visibildycli^ar40 to 13D kmModerate Haze20 Id 30 kmThick Haze15 km or less天气情况与能见度的关系7. 光谱打磨（高光谱）Spectral Polishing光谱打磨（高光谱数据）使波谱曲线更加近似于真实地物的波谱曲线对波谱曲线进行微调8. 多光谱数据参数设置当基本设置里设置了水气反演模型和气溶胶模型时，相应的在改多光谱设置框中设置参数水气去除模型参数气溶胶模型参数设置（用气溶胶模型要求数据波段覆盖660nm和210Onm波谱.）设置值见下表所示：Tab/e 3-4. Recommended vcfengths Channei D^finitie>n£9 •高光谱数据参数设置Hyper spect ral Set t i ngsSelect 匚电丄 D 股£i 瓦itiwvs by J ' File自动选择通道定义（推荐） 设置通道定义10 •高级设置光谱定义文件：内置 AVIRIS 、HYMAP 、HYDICE 、HYPERION 、CASI 、AISA 气溶胶高度CO2混合比率：390ppm使用领域纠正使用以前的 MODTRAN 模型计算结果设置MODTRAN 模型的光谱分辨率（推荐值 5 cm-1） 设置MODTRAN 多散射模型天顶角"方位角（针对非星下点传感器）O KCancelAutom^tK cuAtrcs^l R«tra«va 〔2・BZ gT)二 Iaxtitl Visibility 0») |的 8Io4el jTrepical二］ Aerosol lod«l 血「 工JY«Ur Ktlrievtl4tjttltr CoXsn M^lgn.r ］「O =。
