土力学教学击实试验填土的力学性质

土的击实试验报告一、实验目的。

本实验旨在通过对不同类型土壤的击实试验，探究土壤的击实特性及其影响因素，为土壤工程设计提供科学依据。

二、实验材料与方法。

1. 实验材料，本实验选取了黏土、砂土和壤土作为试验材料，以代表不同类型的土壤。

2. 实验方法，首先，将每种土壤样品放入击实试验仪中，然后施加标准冲击数进行击实试验。

在试验过程中，记录每次冲击后土壤的压实度，并绘制击实曲线。

三、实验结果与分析。

经过击实试验，得出以下结论：1. 不同土壤类型的击实特性存在明显差异。

黏土的击实性能最好，其次是壤土，砂土的击实性能最差。

2. 土壤的击实性能受含水率和颗粒组成的影响较大。

含水率较高时，土壤的击实性能较好；而颗粒组成较为均匀的土壤，其击实性能也较好。

3. 土壤的击实性能对工程建设具有重要影响。

在路基、堤坝等工程中，需要根据土壤的击实特性进行合理设计，以确保工程的稳定性和安全性。

四、实验结论。

本实验通过对不同类型土壤的击实试验，得出了土壤的击实特性及其影响因素。

这对于土壤工程设计具有一定的指导意义。

在今后的工程实践中，应充分考虑土壤的击实性能，合理设计工程结构，以确保工程的安全稳定。

五、实验总结。

通过本次实验，我们深刻认识到土壤的击实特性对工程建设的重要性。

在今后的工程设计中，应充分考虑土壤的击实性能，合理选择土壤材料，并进行科学合理的工程设计，以确保工程的安全稳定。

六、参考文献。

1. 《土壤力学基础》。

2. 《土木工程材料学》。

七、致谢。

特别感谢实验室的老师和同学们在实验过程中的帮助和支持，没有他们的辛勤付出，本次实验也无法顺利完成。

土体击实实验报告1. 引言土体的击实性能是评价土壤工程性质的重要指标之一，对于土体的稳定性和承载能力有着重要影响。

土体击实实验是评价土壤的工程性质以及合理的土壤改良措施的关键手段之一。

本实验旨在探究土体的击实性能，并通过实验数据的分析，对不同土壤的工程特性进行比较和评估。

2. 实验目的- 了解土体的击实性能及其对土壤工程性质的影响；- 掌握土体击实实验的基本操作方法；- 分析土体击实实验的数据，评估土体的工程特性。

3. 实验原理土体的击实性能是指土壤在施加外加载荷的作用下，由于颗粒密实化或排列紧密而增加抗压强度的能力。

常用的土体击实实验方法包括标贯试验和静压试验。

本实验使用静压试验方法，通过在标准模具中加压并记录变形，以此评估土壤的击实性能。

4. 实验步骤4.1 准备工作- 标准模具、扬程器、滤纸- 塑料盆、搅拌棒- 计时器、压力计- 不同类型土壤样本4.2 实验操作1. 将土壤样本用筛网过筛，去除杂质。

2. 准备干燥的土壤样品，称取一定质量的样品。

3. 将样品置于塑料盆中，加入一定量的水，并用搅拌棒搅拌均匀，使土壤与水充分混合。

4. 将混合后的土壤放入标准模具中，每次添加土壤后用压实器严密压实，记下每次压实后的排水时间和压力。

5. 依次增加压实次数，记录下每次压实后的排水时间和压力。

6. 进行一定压实次数后，按照规定方法取出标准模具中的土样，并在滤纸上晾干，计算其干重。

5. 实验数据与结果分析经过实验操作后，我们得到了每次压实后的排水时间和压力，以及干重等数据。

接下来，根据实验数据进行结果分析。

首先，对于不同土壤样本，我们可以比较它们的击实程度。

通常情况下，击实程度越高，土壤的抗压强度就越大。

通过比较不同土壤样本的排水时间和压力的变化，可以得出土壤的击实性能。

其次，我们可以计算每次压实后土壤的干重，并进行比较。

不同类型的土壤在击实过程中可能会有不同的干重增加幅度。

因此，通过比较不同土壤样本的干重，可以评估土壤的击实效果。

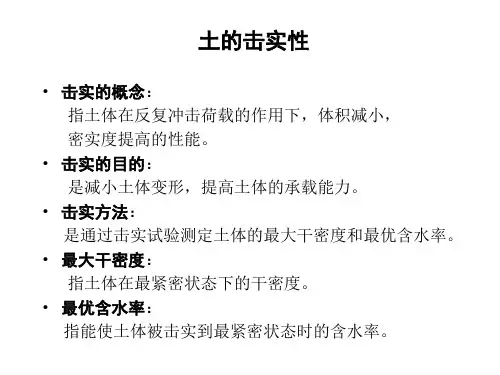

第五章击实试验第一节击实试验的基本原理一、基本概念1. 土的压实性工程中，用于填筑路堤等的填料均处于松散的三相状态，在以机械方法施加击实功能的条件下，可以压实增加密度，使其具有足够的强度、较小的压缩性和很小的透水性。

土的这种通过碾压施以一定压实功能，密度增加的特性称为土的压实性。

在用粘性土作为填筑材 表示填土的密实性。

料时，常用干密度d2. 击实试验为了获得最理想的压实效果，需要充分了解土的压实特性，其中，影响压实特性的主要因素是含水率和施加的压实功能。

为此，在工程实践中常常在模拟现场施工条件(包括施工机械和施工方法)下，找出压实密度与填土含水率之间的关系，从而获得压实填土的最佳密度（既最大干密度）和相应的最优含水率。

击实试验就是为了这种目而利用标准化的击实仪具，得到土的最大干密度与击实方法（包括土的含水率和击实功能等）的关系，据以在现场控制施工质量，保证在一定的施工条件下压实填土达到设计的密实度标准。

所以击实试验是填土工程如路堤、土坝、机场跑道及房屋填土地基设计施工中不可缺少的重要试验项目。

工程经验表明，欲将填土压实，必须使其含水率降低在饱和状态以下，即要求土体处于三相介质的非饱和状态。

土在瞬时冲击荷载重复作用下，颗粒重新排列，其固相密度增加，气相体积减少；当锤击力作用于土样时，首先产生压缩变形，当锤击力消失后，土又出现了回弹现象。

因此，土的击实过程，即不是固结过程，也不同于一般压缩过程而是一个土颗粒和粒组在不排水条件下的重新组构过程。

用击实试验模拟现场土的压实，这是一种半经验方法。

由于土的现场填筑辗压和室内击实试验具有不同的工作条件，两者之间的关系是根据工程实践经验求得的，因此很多国家以及一个国家的不同部门就可能有其自用的击实试验方法及仪器。

图5.1击实仪国内常用的击实试验仪器如图5.1，主 1—击实筒；2—护筒；要包括击实筒和击锤两部分，仪器型号和试 3—导筒；4—击锥；5—底板 验方法不同，其尺寸参数各异。

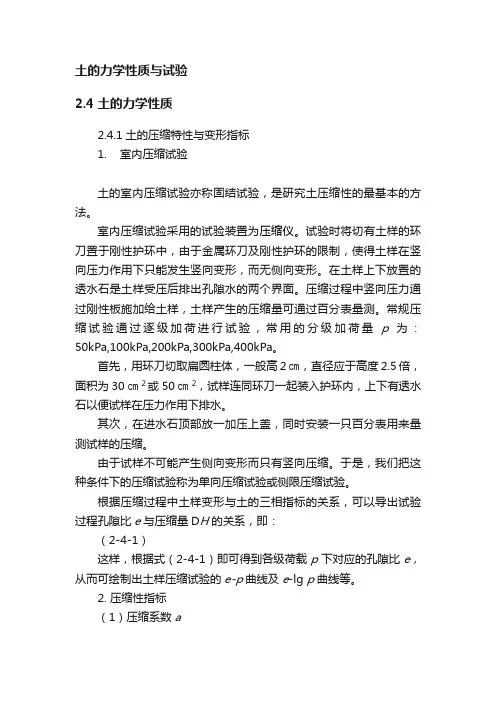

土的力学性质与试验2.4 土的力学性质2.4.1土的压缩特性与变形指标1. 室内压缩试验土的室内压缩试验亦称固结试验，是研究土压缩性的最基本的方法。

室内压缩试验采用的试验装置为压缩仪。

试验时将切有土样的环刀置于刚性护环中，由于金属环刀及刚性护环的限制，使得土样在竖向压力作用下只能发生竖向变形，而无侧向变形。

在土样上下放置的透水石是土样受压后排出孔隙水的两个界面。

压缩过程中竖向压力通过刚性板施加给土样，土样产生的压缩量可通过百分表量测。

常规压缩试验通过逐级加荷进行试验，常用的分级加荷量p为：50kPa,100kPa,200kPa,300kPa,400kPa。

首先，用环刀切取扁圆柱体，一般高2㎝，直径应于高度2.5倍，面积为30㎝2或50㎝2，试样连同环刀一起装入护环内，上下有透水石以便试样在压力作用下排水。

其次，在进水石顶部放一加压上盖，同时安装一只百分表用来量测试样的压缩。

由于试样不可能产生侧向变形而只有竖向压缩。

于是，我们把这种条件下的压缩试验称为单向压缩试验或侧限压缩试验。

根据压缩过程中土样变形与土的三相指标的关系，可以导出试验过程孔隙比e与压缩量D H的关系，即：（2-4-1）这样，根据式（2-4-1）即可得到各级荷载p下对应的孔隙比e，从而可绘制出土样压缩试验的e-p曲线及e-lg p曲线等。

2. 压缩性指标（1）压缩系数a通常可将常规压缩试验所得的e-p数据采用普通直角坐标绘制成e-p曲线，如图4-1所示。

设压力由p1增至p2，相应的孔隙比由e1减小到e2，当压力变化范围不大时，可将M1M2一小段曲线用割线来代替，用割线M1M2的斜率来表示土在这一段压力范围的压缩性，即：(2-4-2)式中a为压缩系数，MPa-1；压缩系数愈大，土的压缩性愈高。

从图2-4-1还可以看出，压缩系数a值与土所受的荷载大小有关。

工程中一般采用100～200 kPa压力区间内对应的压缩系数a1-2来评价土的压缩性。

试验五击实试验一．试验目的和适用范围击实试验分轻型和重型两类。

小试筒适用于测定粒径不大于25mm的土，大试筒适用于测定粒径不大于38mm的土的最大干密度和相应的最佳含水量。

二．仪器设备1．标准击实仪、轻、重型试验方法和设备的主要参数应符合表1的规定。

表1击实试验方法类型试验方法类别锤底直径(cm)锤质量（kg）落高(cm)试筒尺寸层数每层击数击实功（kJ/m3）最大粒径(mm)内径（cm）高（cm）容积（cm3）轻型Ⅰ法Ⅰ.1Ⅰ.2552.52.530301015.212.7129972177332759598.2598.22040重型Ⅱ法Ⅱ.1Ⅱ.2554.54.545451015.212.71299721775327982687.02687.220402．烘箱及干燥器。

3．天平：感量0.01g。

4．台秤：称量10kg，感量5g。

5．圆孔筛：孔径38mm、25mm、19mm、5mm各一个。

6．拌和工具：400mm×600mm、深70mm的金属盘、土铲。

7．其他：喷水设备、碾土器、盛土盘、量筒、推土器、铝盒、修土刀、平直尺等。

三．试样本试验的试样制备分干土法和湿土法两种。

对一般土，干法制样和湿法制样所得击实结果有一定差异，对于具体试验应根据工程性质选择制备方法。

各方法可按表2准备试料。

表2试样用量使用方法类别试筒内径（cm）最大粒径（mm）试料用量（kg）干土法试样不重复使用b1015.22040至少5个试样,每个3至少5个试样,每个6湿土法试样不重复使用c1015.22040至少5个试样,每个3至少5个试样,每个61．干土法（土不重复使用）制样：按四分法至少准备5个试样，分别加入不同水分（按2%～3%含水量递增），拌匀后闷料一夜备用。

2．湿土法（土不重复使用）制样：对于高含水量土，可省略过筛步骤，用手拣除大于40mm的粗石子即可。

保持天然含水量的第一个土样，可立即用于击实试验。

其余几个试样，将土分成小土块，分别风干，使含水量按2%～3%递减。

土的力学性质试验检测方法∙简介：本文叙述了土的力学性质试验检测方法。

文章主要介绍了击实试验方法，直剪试验方法等等，还说明了试验中的主要技术问题和原理，具有一定的参考价值。

∙关键字：土，力学性质，试验，检测方法，击实试验方法，直剪试验方法一、击实试验方法（一）概述土作为筑路材料时，需要在模拟现场施工条件下，获得路基土压实的最大干密度和相应的最佳含水量。

击实试验就是为了这种目的利用标准化的击实仪具，试验土的密度和相应的含水量的关系，所以击实试验是控制路基压实质量不可缺少的重要试验项目。

用击实试验模拟现场土的压实，这是一种半经验方法，由于土的现场填筑碾压和室内击实试验具有不同的工作条件，两者之间的关系是根据工程实践经验求得的，但要求室内试验的击实功应相当于现场施工的压实功，因此很多国家以及一个国家的不同部门就可能有其自用的击实试验方法和仪器。

（二）试验方法的类型击实试验分轻型和重型两类。

（三）试验方法1．试样制备试样制备分干法和湿法两种，对一般土，干法制样和湿法制样所得击实结果有一定差异，对于具体试验应根据工程性质选择制备方法。

（1）干法制样：将代表性土样风干或在低于50℃温度下烘干，放在橡皮板上用木碾碾散，过筛（筛号视粒径大小而定）拌匀备用。

测定土样风干含水量w。

，按土的塑限估计最佳含水量，并依次按相差约2％的含水量制备一组试样（不少于5个），其中有两个大于和两个小于最佳含水量。

按确定含水量制备试样。

将称好的质量的土平铺于不吸水的平板上，用喷水设备往土样上均匀喷洒预定mw的水量，静置一段时间后，装人塑料袋内静置备用。

静置时间对高液限粘土不得少于24h对低液限粘土不得少于12h。

（2）湿法制样：对天然含水量的土样过筛（筛孔视粒径大小而定），并分别风干到所需的几组不同含水量备用。

2.试样击实将击实筒放在坚硬的地面上，取制备好的土样按所选击实方法分3或5次倒入筒内，每层按规定的击实次数进行击实）要求击完后余土高度不超过试筒顶面5mm。
