建筑电气工程-电缆沟内和电缆竖井内电缆敷设

SGBZ- 0601电缆敷设施工技术标准根据标准：《建筑工程施工质量验收标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-2002一、范围10kV及以下总则工业和民用建筑电气安装工程中电力电缆的敷设。

2.施工准备2.1设备和材料要求：2.1.1所有材料规格、型号、电压等级均应符合设计要求，并具有产品合格证。

2.1.2电缆的规格、型号、电压等级、长度和制造日期应标在每根轴电缆上。

电缆轴应完好无损。

2.1.3电缆外观完好，铠装无锈蚀，无机械损伤，无明显褶皱和扭曲。

油浸电缆应密封良好，不漏油、不渗油。

橡胶护套和塑料电缆护套及绝缘层不老化、不开裂。

2.1.4各种金属型材不应有明显腐蚀，管内不应有毛刺。

所有紧固螺栓均应镀锌。

2.1.5其他辅助材料：电缆护套、电缆标记桩、电缆标记板、油漆、汽油、铅封、硬脂酸、白布胶带、橡胶包布、黑色包布等应符合要求。

2.2主要设备：2.2.1电缆敷设用电动工具、支架和轴、电缆滚轮、转向滑轮、吊链、滑轮、钢丝绳、麻绳、千斤顶。

2.2.2绝缘振动筛、卷尺、钢锯、手锤、扳手、电焊工具、电工工具。

2.2.3无线电对讲机（或简易电话）、手持扩音器（有条件可使用多功能放大器进行通讯）。

2.3运行条件：2.3.1土木工程应符合下列条件：2.3.1.1预留孔、预埋件符合设计要求，预埋件安装牢固，强度合格。

2.3.1.2电缆沟、隧道、竖井、人孔的地面和抹灰工作完成，电缆沟排水顺畅，无积水。

2.3.1.3电缆沿线的模板及其他设施的拆除工作完成。

场地干净，道路畅通，沟盖到位。

2.3.1.4放置电缆的脚手架已搭好并符合安全要求，电缆沿线的照明照度符合施工要求。

2.3.1.5直埋电缆沟按图纸开挖，电缆井抹砖，铺底砂，清除沟内杂物。

盖板和沙子被运到沟边。

2.3.2设备安装应满足以下条件2.3.2.1变配电室所有电气设备及电气设备配电柜已安装完毕。

2.3.2.2电缆桥架、电缆桥架、电缆支架、电缆通道和保护管已安装并通过检验。

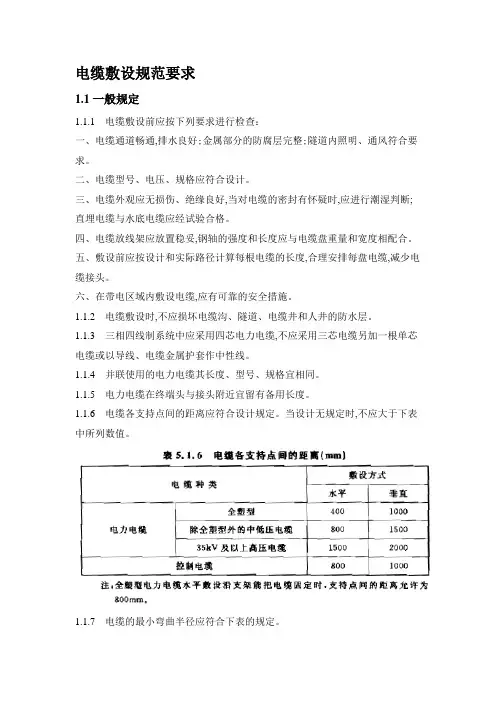

电缆敷设规范要求1.1一般规定1.1.1 电缆敷设前应按下列要求进行检查：一、电缆通道畅通,排水良好;金属部分的防腐层完整;隧道内照明、通风符合要求。

二、电缆型号、电压、规格应符合设计。

三、电缆外观应无损伤、绝缘良好,当对电缆的密封有怀疑时,应进行潮湿判断;直埋电缆与水底电缆应经试验合格。

四、电缆放线架应放置稳妥,钢轴的强度和长度应与电缆盘重量和宽度相配合。

五、敷设前应按设计和实际路径计算每根电缆的长度,合理安排每盘电缆,减少电缆接头。

六、在带电区域内敷设电缆,应有可靠的安全措施。

1.1.2电缆敷设时,不应损坏电缆沟、隧道、电缆井和人井的防水层。

1.1.3 三相四线制系统中应采用四芯电力电缆,不应采用三芯电缆另加一根单芯电缆或以导线、电缆金属护套作中性线。

1.1.4 并联使用的电力电缆其长度、型号、规格宜相同。

1.1.5 电力电缆在终端头与接头附近宜留有备用长度。

1.1.6 电缆各支持点间的距离应符合设计规定。

当设计无规定时,不应大于下表中所列数值。

1.1.7 电缆的最小弯曲半径应符合下表的规定。

1.1.8 电缆敷设时,电缆应从盘的上端引出,不应使电缆在支架上及地面摩擦拖拉。

电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤。

1.1.9机械敷设电缆的速度不宜超过15m/min,110KV及以上电缆或在较复杂路径上敷设时,其速度应适当放慢。

1.1.10在复杂的条件下用机械敷设大截面电缆时,应进行施工组织设计,确定敷设方法、线盘架设位置、电缆牵引方向，校核牵引力和侧压力，配备敷设人员和机具。

1.1.11机械敷设电缆时,应在牵引头或钢丝网套与牵引钢缆之间装设防捻器。

1.1.12电力电缆接头的布置应符合下列要求：一、并列敷设的电缆,其接头的位置宜相互错开。

二、电缆明敷时的接头,应用托板托置固定。

三、直埋电缆接头盒外面应有防止机械损伤的保护盒（环氧树脂接头盒除外)。

位于冻土层内的保护盒,盒内宜注以沥青。

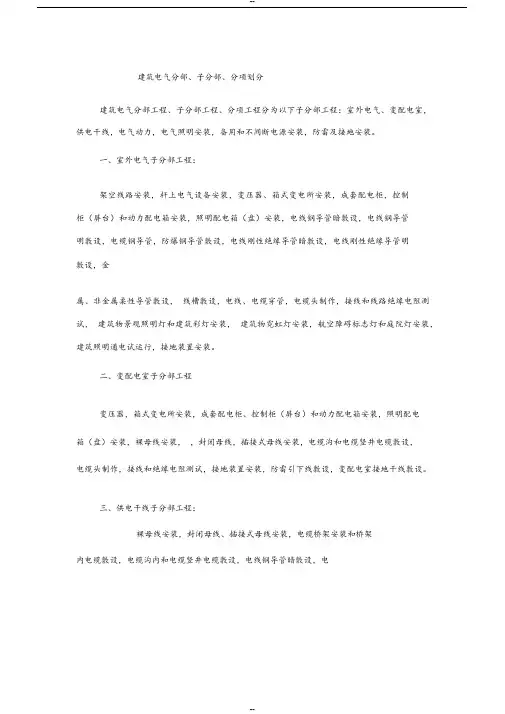

建筑电气分部、子分部、分项划分建筑电气分部工程、子分部工程、分项工程分为以下子分部工程：室外电气、变配电室，供电干线，电气动力，电气照明安装，备用和不间断电源安装，防雷及接地安装。

一、室外电气子分部工程：架空线路安装，杆上电气设备安装，变压器、箱式变电所安装，成套配电柜，控制柜（屏台）和动力配电箱安装，照明配电箱（盘）安装，电线钢导管暗敷设，电线钢导管明敷设，电缆钢导管，防爆钢导管敷设，电线刚性绝缘导管暗敷设，电线刚性绝缘导管明敷设，金属、非金属柔性导管敷设，线槽敷设，电线、电缆穿管，电缆头制作，接线和线路绝缘电阻测试，建筑物景观照明灯和建筑彩灯安装，建筑物霓虹灯安装，航空障碍标志灯和庭院灯安装，建筑照明通电试运行，接地装置安装。

二、变配电室子分部工程变压器，箱式变电所安装，成套配电柜、控制柜（屏台）和动力配电箱安装，照明配电箱（盘）安装，裸母线安装，，封闭母线，插接式母线安装，电缆沟和电缆竖井电缆敷设，电缆头制作，接线和绝缘电阻测试，接地装置安装，防雷引下线敷设，变配电室接地干线敷设。

三、供电干线子分部工程：裸母线安装，封闭母线、插接式母线安装，电缆桥架安装和桥架内电缆敷设，电缆沟内和电缆竖井电缆敷设，电线钢导管暗敷设，电线钢导管明敷设，电缆钢导管，防爆钢导管敷设，电线刚性绝缘导管暗敷设，电线刚性绝缘导管明敷设，金属、非金属柔性导管敷设，线槽敷设和线槽敷线，电线电缆穿管，电缆头制作，接线和线路绝缘电阻测试。

四、电气动力。

成套配电柜、控制柜（屏台）和动力配电箱安装，低压电动机，电热器及电动执行机构检查接线，低压电气电力设备试验和试运行，电缆架安装和桥架内电缆敷设，电线钢导管暗敷设，电线钢导管明敷设，电缆钢导管、防爆钢导管敷设，电线刚性绝缘导管暗敷设，电线刚性绝缘导管明敷设，金属、非金属柔性导管敷设，线槽敷设，电线电缆穿，电缆头制作，接线和线路绝缘电阻测试，插座安装接线，风扇安装。

五、电气照明安装：成套配电柜、控制柜（屏台）和动力照明配电箱（盘）安装，电线钢导管暗敷设，电线钢导管明敷设，电缆钢导管明敷设，电缆钢导管、防爆钢导管敷设，电线刚性绝缘导管暗敷设，电线刚性绝缘导管明敷设，金属、非金属柔性导管敷设，线槽敷设，电线电缆穿管，钢索配线，电缆头制作，接线和线路绝缘电阻测试，变通灯具安装，专用灯具安装，建筑物景物灯安装，航空障碍灯具安装，照明开关安装，插座安装接线，风扇安装，建筑照明试运行。

电缆敷设工艺标准1适用范围本标准适用于建筑电气安装工程中10kV及以下的电力电缆、控制电缆敷设。

2施工准备2.1材料2.1.1所有电缆应具有出厂合格证、生产许可证、“CCC”认证标识；其规格型号及电压等级应符合设计要求。

2.1.2电缆外观完好无损（铠装无锈蚀、无压扁现象），无绞拧和扭曲现象；无护层折裂等未消除的机械损伤。

每盘电缆上标注规格型号、长度及出厂日期。

2.1.3各种金属型钢不应有明显锈蚀，管内无毛刺。

所有紧固螺栓，均应采用镀锌件。

2.2机具设备2.2.1手动工具：电工工具、钢锯、手锤、扳手。

2.2.2电动工具：电气焊机具。

2.2.3测试器具：兆欧表、皮尺。

2.2.4其他工具：人字梯、可升降支架及轴杠、电缆滚轮、转向导轮、倒链、滑轮、钢丝绳、大麻绳、千斤顶、电缆牵引头、电缆钢丝网套、手持通话对讲设备等。

2.3作业条件2.3.1预留孔洞、预埋件位置、尺寸应符合设计要求。

2.3.2电缆沟、隧道、竖井及人孔等处的土建工程结束，且无积水。

2.3.3敷设电缆沿线无障碍物，场地清理干净、道路畅通，沟盖板齐备。

2.3.4敷设电缆用的脚手架搭设完毕，且符合安全要求，电缆敷设沿线照明照度满足施工要求。

2.3.5直埋电缆沟按规范要求挖好，电缆井施工完毕，底砂铺完，并清除沟内杂物；盖板及砂子运至沟旁。

2.3.6检查敷设电缆用机械设备是否良好。

2.3.7电缆桥架、电缆托盘、电缆支架及保护管安装完毕，并检验合格。

2.3.8变配电室内全部电气设备及用电设备配电箱柜安装完毕。

2.4技术准备2.4.1施工图纸和技术资料齐全。

2.4.2施工方案编制完毕并经审批。

2.4.3施工前应组织参施人员熟悉图纸、方案，并进行安全、技术交底。

3 操作工艺3.1工艺流程3.2操作方法3.2.1准备工作3.2.1.1施工前检查所敷设电缆的规格、型号、截面等是否符合设计要求，外观应无明显损伤。

3.2.1.2电缆敷设前进行绝缘摇测或耐压试验。

（1）1kV以下电缆用1kV兆欧表摇测线间及对地的绝缘电阻，其阻值不低于10MΩ。
