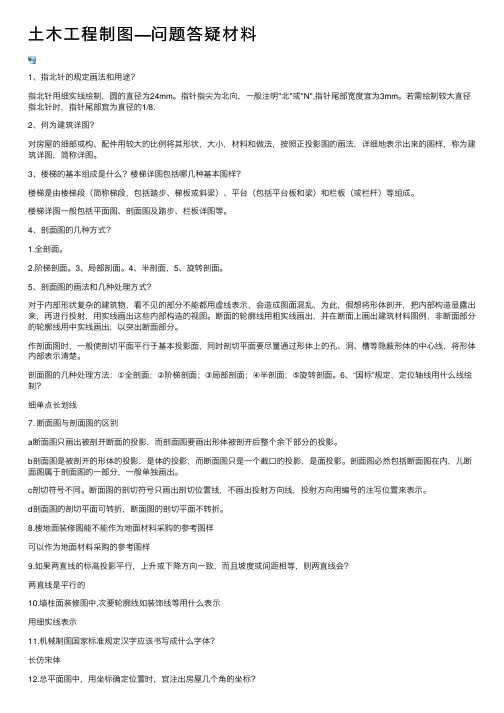

⼟⽊⼯程制图—问题答疑材料1、指北针的规定画法和⽤途？指北针⽤细实线绘制，圆的直径为24mm。
指针指尖为北向，⼀般注明"北"或"N",指针尾部宽度宜为3mm。
若需绘制较⼤直径指北针时，指针尾部宜为直径的1/8.2、何为建筑详图？对房屋的细部或构、配件⽤较⼤的⽐例将其形状，⼤⼩，材料和做法，按照正投影图的画法，详细地表⽰出来的图样，称为建筑详图，简称详图。
3、楼梯的基本组成是什么？楼梯详图包括哪⼏种基本图样？楼梯是由楼梯段（简称梯段，包括踏步、梯板或斜梁）、平台（包括平台板和梁）和栏板（或栏杆）等组成。
楼梯详图⼀般包括平⾯图、剖⾯图及踏步、栏板详图等。
4、剖⾯图的⼏种⽅式？1.全剖⾯。
2.阶梯剖⾯。
3、局部剖⾯。
4、半剖⾯，5、旋转剖⾯。
5、剖⾯图的画法和⼏种处理⽅式？对于内部形状复杂的建筑物，看不见的部分不能都⽤虚线表⽰，会造成图⾯混乱，为此，假想将形体剖开，把内部构造显露出来，再进⾏投射，⽤实线画出这些内部构造的视图。
断⾯的轮廓线⽤粗实线画出，并在断⾯上画出建筑材料图例，⾮断⾯部分的轮廓线⽤中实线画出，以突出断⾯部分。
作剖⾯图时，⼀般使剖切平⾯平⾏于基本投影⾯，同时剖切平⾯要尽量通过形体上的孔、洞、槽等隐蔽形体的中⼼线，将形体内部表⽰清楚。
剖⾯图的⼏种处理⽅法：①全剖⾯；②阶梯剖⾯；③局部剖⾯；④半剖⾯；⑤旋转剖⾯。
6、“国标”规定，定位轴线⽤什么线绘制？细单点长划线7. 断⾯图与剖⾯图的区别a断⾯图只画出被剖开断⾯的投影，⽽剖⾯图要画出形体被剖开后整个余下部分的投影。
b剖⾯图是被剖开的形体的投影，是体的投影，⽽断⾯图只是⼀个截⼝的投影，是⾯投影。
剖⾯图必然包括断⾯图在内，⼉断⾯图属于剖⾯图的⼀部分，⼀般单独画出。
c剖切符号不同。
断⾯图的剖切符号只画出剖切位置线，不画出投射⽅向线，投射⽅向⽤编号的注写位置来表⽰。
d剖⾯图的剖切平⾯可转折，断⾯图的剖切平⾯不转折。
