土木工程制图与识图-第1章制图的基本知识-1

格式：pptx
大小：1.02 MB
文档页数：18

下载文档原格式

土木工程制图与识图-第1章制图的基本知识-1

制图标准的基本规定
尺寸标注
完整的尺寸一般包括：尺寸界线、尺寸线、尺寸起止符号、尺寸数字
尺寸线尺寸起止符号尺寸界线 ≥2mm
尺寸数字
2~3mm
制图标准的基本规定
尺寸标注
尺寸的排列与布置
1
尺寸宜标注在图
样轮廓以外，不宜与图线、文字及符
号等相交。 (a) (b)
制图标准的基本规定
A B C D E F G H I J K L
abcdefghijklmnopqrstuvwxyz
αβγδεζηθφψωλ
制图标准的基本规定
比例与图名
指图形与实物相对应的线性尺寸之比比例的大小用阿拉伯数字表示如1:100。绘制图样时，应
从规定的系列中选取适当的比例。比例一般标注在标题栏中的比例栏内，也可标注视图名称的右侧或下方, 如：
平面图 1:100 墙板位置图 1:200
常用比例可用比例
1:1 1:2 1:5 1:10 1：20 1：50 1：100 1：200 1：500 1：1000 1：2000 1:3 1:4 1:6 1:15 1:25 1:40 1:60 1:80 1:250 1:300 1:400 1:600 1:5000 1:10000
尺寸的简化标注
杆件或管线的长度
连续排列的等长尺寸
制图标准的基本规定
建筑材料图例
当建筑物或建筑材料被剖切时，通常在图中的断面轮廓线内，画出建筑材料图例，常用建筑材料图例见右表。
粗
中细粗
中
细粗中
0.5b
0.25b 0.25b 0.25b
见有关专业标准
对称线，中心线等断开界线断开界线

建筑土木工程制图知识要点

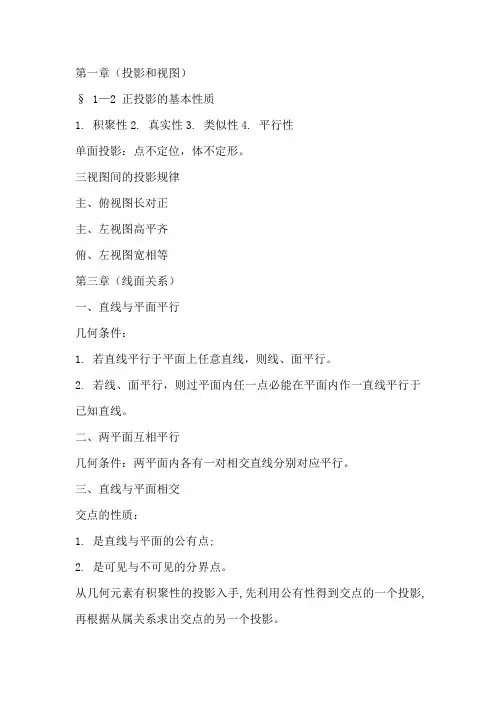

第一章（投影和视图）§ 1—2 正投影的基本性质1. 积聚性2. 真实性3. 类似性4. 平行性单面投影：点不定位，体不定形。

三视图间的投影规律主、俯视图长对正主、左视图高平齐俯、左视图宽相等第三章（线面关系）一、直线与平面平行几何条件：1. 若直线平行于平面上任意直线，则线、面平行。

2. 若线、面平行，则过平面内任一点必能在平面内作一直线平行于已知直线。

二、两平面互相平行几何条件：两平面内各有一对相交直线分别对应平行。

三、直线与平面相交交点的性质：1. 是直线与平面的公有点;2. 是可见与不可见的分界点。

从几何元素有积聚性的投影入手,先利用公有性得到交点的一个投影,再根据从属关系求出交点的另一个投影。

当直线垂直于特殊位置平面时，平面的积聚性投影垂直于直线的同面投影。

四、平面与平面相交1. 交线是两平面的公有线。

（凡两平面的公有点都在交线上）2. 交线的投影是直线，可由其上两个（公有）点的投影确定。

3. 求一平面内的一直线与另一平面的交点来确定公有点（转化为线、面交点问题）。

实际交线应在两平面投影的公共范围之内。

两特殊位置平面互相垂直时，它们具有积聚性的同面投影互相垂直。

当两特殊位置平面相互平行时，它们具有积聚性的同面投影互相平行。

第四章（换面法）一、新投影面的选择原则1. 新投影面必须对空间物体处于最有利的解题位置。

（平行于新的投影面、垂直于新的投影面）2. 新投影面必须垂直于某一保留的原投影面，以构成一个相互垂直的两投影面的新体系。

二、新旧投影之间的关系一般规律：1）点的新投影和保留旧投影的连线垂直于新轴。

2）点的新投影到新轴的距离等于点的旧投影到旧轴的距离。

三、作图规律：由点的不变投影向新投影轴作垂线，并在垂线上量取一段距离，使这段距离等于被代替的投影到原投影轴的距离。

四、换面法的六个基本问题1. 把一般位置直线变换成投影面平行线2. 将投影面的平行线变换为投影面的垂直线功用:一次换面后可用于求点与直线,两直线间的距离等。

画法几何与土木建筑制图第1章制图的基本知识与技能

c
c c
图框线
图框线用粗
c
a
实线绘制
b
标题栏
图幅线
l (a) 横式
l
a
c
c
标题栏
b (b) 立式
3. 标题栏
位置：在图框的右下角。标题栏中文字的方向为看图方向。
名称
粗实线中
细
虚线粗细
单点长粗画线细
双点长粗画线细
折断线细
波浪线细
二、常用图线
线型
线宽
一般用途
b 主要可见轮廓线
有正体和斜体，斜体字头向右倾斜，与水平线成 75°。可用长仿宋体，也可用iso.shx字体（世界标准）。
四、比例
比例：图中图形与实物相应要素的线性尺寸之比。
标注形式为：“图中长度：对应实物长度”，如“1:100”、“2:1”；比例宜注写在图名的右侧，如：平面图 1：100
常用比例 1:1,1:2,1:5,1:10,1:20,1:30,1:50,1:100,1:150,1:200,
字体端正、笔划清楚、排列整齐、间隔均匀
字体的高度字体的号数，即字体的高度 h（单位为毫米）分为：20、14、10、7、5、3.5、2.5、1.8 ，以 2 倍递增减。
2. 汉字用长仿宋体
字高：字宽≈1：0.7（长仿宋体中“长”的含义）书写要领：横平竖直，结构匀称，排版整齐。
3. 数字和字母
三、分规、比例尺
(a)
(b)
5m (c) 比例尺的刻度
四、绘图仪器
(a)
(b)
(c)
六、铅笔
--用于画细线和写字。（H、HB）
①尺寸界线应沿径向引出; ②尺寸线应画成圆弧,其圆心是该角的顶点; ③角度尺寸数字一律水平书写。

土木工程识图1制图基础

基本制图标准——图框尺寸
基本制图标准——图幅格式
基本制图标准——会签栏样式
基本制图标准——角标样式
基本制图标准——线形
基本制图标准——相交图线的绘制规定
1)当虚线和虚线或虚线与实线相交时，不留空隙，交于短线处。 2)当实线的延长线为虚线时，应留空隙。
3)当点划线与点划线或点划线与其它图线相交时，交点应设在线段处。
内容提要
工制图具及用品基本制图标准几何作图制图步骤与方法
制图工具与用品
常用的绘图工具有图板、三角板、丁字尺、铅笔、比例尺等，绘图仪器有圆规、分规、鸭嘴笔等，制图用品有图纸、墨水等。
量角器
绘图墨水笔
擦线板
基本制图标准
工程图样是工程界的技术语言，是重要的技术资料和施工的依据，为了便于生产、经营、管理和交流技术，必须在图样的画法、图幅大小、图线线型、尺寸标注、图例、字体、采用的符号等各方面有一个统一的标准。即《道路工程制图标准》（GB 50162—92）是国家标准，具有法律性和严肃性，制图时必须严格执行。
几何作图——作已知直线的平行线
已知点A和
直线BC，求作一条过 A点并与BC 平行的直线。
几何作图
用第一块三角板的一边与直线BC重合，第二块三角板与它的另一边紧靠。
——作已知直线的平行线
几何作图
推动第一块三角板至A点。
——作已知直线的平行线
几何作图
过A点作一条直线即为所求
基本制图标准——坐标
为了表示地区的方位和路线的走向，地形图上需画出指北针或坐标网格。
基本制图标准——尺寸标注
尺寸的组成
几何作图
工程结构物的形状是多种多样的，但图样的主要组成部分是由直线、圆弧、曲线等按一定规律组成的几何图形。为了正确地画出图样，并能提高绘图速度和质量，除了善于运用绘图工具和仪器之外，还必须熟练地掌握各种几何图形的作图原理和方法。

土木工程制图与识图制图的基本知识

? 图板、丁字尺、三角板、铅笔、圆规、分规、曲线板等
胶带纸
图线宽法
图纸
650
图板
绘图工具和仪器的使用
? 图板、丁字尺、三角板、铅笔、圆规、分规、曲线板等
曲线板
擦图片
? 除了上述工具外，绘图时还要准备有削铅笔的小刀，磨铅芯的砂
纸，橡皮以及固定图纸的胶带纸，另外为了保护有用的图线可以使用擦图片等。
图板工作边上下移动。三角板：主要是配合丁字尺画铅直线及与水平线成15?或15?倍数角的斜线。铅笔：以HB或H的铅笔打底稿，以2B的铅笔加粗加深图线。圆规：用来画圆和圆弧。
分规：用来等分线段或移置已知尺寸于图纸上。曲线板：用来画非圆曲线，其轮廓线由多段不同曲率半径的曲线组成。
绘图工具和仪器的使用
《土木工程制图与识图》
建筑工程学院
第1章制图的基本知识
1 制图标准的基本规定 2 绘图工具和仪器的使用 3 几何作图和绘图技能
绘图工具和仪器的使用
? 图板、丁字尺、三角板、铅笔、圆规、分规、曲线板等
图板：用来安放图纸进行画图的工具。丁字尺：丁字尺由尺头和尺身构成，用于绘制水平线。使用时尺头紧靠

土木工程识图项目1 建筑制图的基本知识

1.1.7 比例尺比例尺是用于按一定比例量取长度的专用量尺。常用的比例尺有两种：一种是三棱尺，外形呈三棱柱状，三个面上共有六种不同比例的刻度；另一种是比例直尺，外形像普通的直尺，上面刻有三种不同的比例三棱尺和比例直尺分别如图1-7（a）、(b)所示。比例尺上的数字以米（m）为单位，画图时可按所需比例，用尺上标注的刻度直接量取而不需要换算。
1.1 建筑制图的工具和用品
丁字尺用于画水平线。使用时，左手握住尺头，使尺头始终紧靠图板的左侧工作边，然后上下推动丁字尺到需要画线的地方，移动左手按住尺身，右手执笔沿尺身上边从左至右画水平线。切勿将尺头靠在图板的其他边进行使用，也不能在尺身下边画线。画一组水平线时，应由上向下逐条画出，以防出错。丁字尺的使用方法如图1-2所示。
Page 31
项单目击1此处编建辑筑母制版标图题的样基式本知识
1.2 建筑制图国家标准及规定画法
1.2.3 图线图线是构成图样的基本元素，工程图样主要是采用不同线型和线宽的图线来表达不同的设计内容。图线按线型不同可分为实线、虚线、单点长画线、双点长画线、折断线和波浪线几种，按线宽不同可分为粗、中、中粗、细四种。每个图样，应根据复杂程度与比例大小，先选定基本线宽b，再选用表1-3中相应的线宽组。
Page 4
项单目击1此处编建辑筑母制版标图题的样基式本知识
1.1 建筑制图的工具和用品
手工绘制工程图样常用的工具和用品主要有绘图纸、图板、丁字尺、三角板、圆规、分规和铅笔等。掌握制图工具和用品的正确使用方法是提高工程图样质量、加快绘图速度的前提。
Page 5
项单目击1此处编建辑筑母制版标图题的样基式本知识
1.2 建筑制图国家标准及规定画法

土木工程制图与识图1第一章制图基本知识

2)图线的宽度所有线型的图线宽度(b)应按图样的类型以及尺寸大小在下列数系中选择：0.13mm，0.18mm，0.25mm，0.35mm， 0.5mm，0.7mm，1mm，1.4mm，2mm。各图线组中的粗、中粗、中、细线宽分别为b、O.7b、 0.5b、O.25b，常用的b值为0.5～1mm。同一图样中，同种图线的宽度应一致。
•必要时可注写在图名的下方或右侧，字号应比图名字号小一
号或二号。如： A-A
1:100
底层平面图 1:100
•必要时，允许在同一视图的铅垂和水平方向标注不同的比例（但两种比例比值一般不超过5倍）。公路纵断面图
铅垂方向 1:1000 水平方向 1:2000
•必要时，也可用比例尺的形式标注比例。一般可在图样中的竖直和水平方向加画比例尺。
1.1.4
曲线板和制图模板
曲线板用来画非圆曲线。
1.1.4
曲线板和制图模板
在手工制图条件下，为提高制图的质量和速度，人们把建筑工程专业上常用的符号、图例和比例尺均刻画在透明的塑料薄板上，制成供专业人员使用的尺子就是制图模板。
1.1.5
比例尺
用来按一定比例量取长度时的专用量尺。常用的比例尺有两种：外形呈三棱柱体，上有六种不同比例的三棱比例尺。有机玻璃材料，上有三种不同比例的比例直尺。
点画线应超过轮廓线应是线段相交
中心线超过轮廓线太长找出图线画法中的错误点画线的两端应是线段
正确画法
应是线段相交
不应留空隙
应留空隙找出图线画法中的错误应是线段相交正确画法
1.2.2 字体(GB/T 14691－1993)
字体要求：字体端正、笔画清楚、排列整齐、间隔均匀。字高要求：字体高度h(mm)代表字体号数，1.8、2.5、 3.5、5、7、10、14、20八种。 1）汉字汉字应写成长仿宋体或黑体。书写要领为：横平竖直、注意起落、结构均称、填满方格。汉字的高度不应小于3.5mm，其宽度一般为h/ 2 。

《土木工程制图》第一章建筑制图的基本知识ppt课件

的圆于、两点；连交圆于点，又过作 ∥ 交圆于点；连即为所求作的两圆的一条外公切线。
.
、作两圆的内公切线的作法：以为圆心，为半径作一圆；取连线的中点为圆心，长为半径作圆交所作的圆于、两点；连交圆于点，又过作 ∥ 交圆于点；连即为所求作的两圆的一条内公切线。
.
.
.
.
此课件下载可自行编辑修改，供参考！感谢您的支持，我们努力做得更好！
第一章建筑制图的基本知识 §1-1 绘图工具及仪器的使用方法一、图板、丁字尺、三角板的用法
.
二、分规、比例尺的用法
.
三、圆规的用法
.
四、曲线板的用法
.
五、针管绘图笔和鸭嘴笔的用法
.
六、铅笔的削法
.
§1-2 制图的基本规格工程图样是工程界的技术语言，因而有必要制订工程制图的国家标准。为了统一房屋建筑制图规则，保证制图质量，提高制图效率，使其符合设计、施工、存档的要求，以适应工程建设的需要，国家建设部批准并颁布了有关建筑制图的六项国家标准，包括总纲性质的《GB/T 50001-2001 房屋建筑制图统一标准》和专业部分的《GB/T 50103-2001 总图制图标准》、《GB/T 50104-2001 建筑制图标准》、《GB/T 50105-2001 建筑结构制图标准》、《GB/T 50106-2001 给水排水制图标准》、《GB/T 50114-2001 暖通空调制图标准》，并自2002年3月1日起施行。
.
§1-4 平面图形的画法和尺寸标注一、平面图形的尺寸分析 1.尺寸基准：标注尺寸的起点。平面图形的长度方向和高度方向都要确定一个尺寸基准。尺寸基准常常选用图形的对称线、底边、侧边、图中圆或圆弧的中心线等。 2.定形尺寸：确定平面图形各组成部分大小的尺寸。 3. 定位尺寸：确定平面图形各组成部分相对位置的尺寸。

《土木工程制图》课件第1章制图基本知识和基本技能

《土木工程制图》
土建类学科专业“十三五”规划教材
主编：何培斌副主编：姚纪杜廷娜颜强参编：杨远龙蔡樱郑旭李晶晶刘敏陈永庆余瑜
第1章制图基本知识和基本技能
目录
1.1 制图工具及使用方法 1.2 图幅、线型、字体及尺寸标注 1.3 建筑制图的一般步骤 1.4 徒手绘图
正确
错误
1
图线交接的画法
1 1.2.3 字体
长仿宋体
宽：高=2/3
字号：20，14，10，7，5，3.5 直体： 0 1 2 3 4 5 6 7 8 9 A B C D E F 斜体：A B C D 1 4 5 6 8 9 0
1
字体的基本笔划：
1
10 号字
长仿宋体汉字示例
7 号字 5 号字 3.5 号字
40
50
60
70
80
00
1100
2200
3300
4400
5500
6600
7700
8800
0
10
20
30
40
50
60
70
80
1.2 图幅、线型、字体及尺寸标注
1
图幅及其图框尺寸（mm）
图幅即图纸大小，。为了便于图纸的装订、查阅和保存，满足图纸现代化管理要求，图纸的大小规格应力求统一。工程图纸的幅面及图框尺寸应符合下表
1一、本课程的研究对象
土木工程制图土木工程制图是研究表达绘制土木工程图样的一门学科。
二、本课程的任务
1、学习平行投影基本理论，培养空间想象能力和空间分析能力。 2、学习土木工程制图标准，培养绘制和阅读建筑工程图样的能力。 3、通过图解、图示的训练，培养认真、踏实、细致、耐心的工程人员素质。

土木工程制图与识图制图的基本知识课件

THANKS。
结构施工图识读
总结词
结构施工图是表示建筑物内部结构布置、构件连接方式以及结构材料的图纸。
详细描述
结构施工图包括基础图、梁板柱布置图、节点大样图等，是指导结构工程师进行结构设计的重要依据。在识读结构施工图时，需要关注结构的稳定性、安全性和经济性，同时了解各部分结构的受力情况和连接方式，以确保建筑物的安全可靠。
MicroStation软件应用
MicroStation是一款专业的土木工程制图软件，具有强大的三维建模和可视化功能。
MicroStation提供了丰富的绘图工具和编辑命令，能够绘制各种土木工程图纸，如建筑、结构、给排水等。它还支持各种标准格式
，如DGN、DXF等，方便与其他软件进行数据交换。此外，MicroStation还提供了强大的三维建模和可视化功能，能够生成高质量的三维模型和效果图，方便设计师进行方
正投影法与三视图
正投影法
正投影法是一种常用的投影方法，它能够真实地反映物体的形状和大小，且作图简便。在正投影图中，物体的各个面都被真实地表现出来，且各面的尺寸与实际相符。
三视图
三视图是指主视图、左视图和俯视图。一个物体从三个不同的方向进行正投影，得到三个视图，这三个视图共同构成了物体的完整视图。在土木工程制图中，三视图是表达物体形状和大小的基本方法。
了解如何绘制暖通空调系统图，包括冷热源、水系统等。
04
工程识图
建筑施工图识读
总结词
建筑施工图是表示建筑物的外部形状、内部布置、构造要求、装修要求以及建筑物的具体尺寸、标高等信息的图纸。
详细描述
建筑施工图包括总平面图、平面图、立面图、剖面图和详图等，是指导施工人员进行施工的重要依据。在识读建筑施工图时，需要注意建筑物的平面布局、立面设计、剖面结构以及细部构造等信息，以确保施工质量和进度。

土木工程制图基础知识

47
（2）两平行线间的任意等分
分两平行线AB和CD之间的距离为五等分（3）角的二等分
角的二等分
精选ppt
48
1. 3.2正多边形的画法（1）正三角形 1）用圆规和三角板作圆的内接正三角形
2）用丁字尺和三角板作圆的内接正三角形
精选ppt
49
（2）正四边形
（3）正五边形
（4）正六边形
精选ppt
▪ 标题栏位于图框右下角，根据工程需要选择确定尺寸、格式和分区。常用尺寸：长边为240或200mm；短边采用40或30mm。但可根据需要自行确定。
▪ 会签栏：为各个工种的责人签署专业、姓名、日期用
的表格。
• 会签栏位于图纸左侧上方的图框线外。可根据需要并列设两个或不设。
精选ppt
13
精选ppt
建筑工程制图与识图
精选ppt
1
目录
1
制图规格及基本技能
2
投影制图
3
建筑施工图
4
结构施工图
5
计算机绘图软件的应用
精选ppt
2
第1章制图规格及基本技能
本章结构
1
制图基本规格
2
绘图工具
3
几何图形画法
精选ppt
3
1.1 制图基本规格
精选ppt
4
1.1 制图基本规格
本章主要介绍中华人民共和国建设部颁布的《房屋建筑制图统一标准》GB/T50001-2010、《建筑制图标准》 GB/T50104-2010、《建筑结构制图》 GB/T50105-2010 中的部分内容。
精选ppt
41
相似构件构件尺寸标注
两个构配件，如个别尺寸数字不同，可在同一图样中将其中一个构配件的不同尺寸数字注写在括号内，

土木工程制图——第一章制图的基本知识与技能

1:1
2:1 1:2
§1-1 制图标准的基本规定概述
2 4
需要按比例绘制图样时，应由表1-2的系列中选取适当的比例；必要时，也允许选取表1-3中的比例。（注：n为正整数）
表 1－2
种类原值比例放大比例缩小比例
比例 1:1 2:1 5:1 210n:1 510n:1 1:2 1:5 1:10 1:110n 1:210n 1:510n
2.尺寸线为被注长度的度量线
尺寸线用细实线画，不得用图样中的任何线代替。
尺寸线应与被注长度平行。
29
3 §1-1 制图标准的基本规定概述
0
画在图样外围的尺寸线，与图样最外轮廓线的距离不宜小于10 mm。平行排列的尺寸线间距为7 mm～10 mm，且应保持一致。
互相平行的尺寸线，应从被注轮廓线按小尺寸近、大尺寸远的顺序排列。
3.球径标注球的半径或直径时，需在半（直）径符号前，加注球形代号“S”，其他注写规则与圆半（直）径的相同。
37
§1-1 制图标准的基本规定概述
三、角度、弧长、弦长的标注
弧长
角度
弦长
38
§1-2 绘图工具和仪器的使用方法
自学，见课本P53-56
39
4
§1-3 几何作图
0

一、平面图形的尺寸分析
§1-1 制图标准的基本规定概述
8
一、图纸幅面和图框格式
图纸基本幅面的尺寸如表所示：
图纸长边加长尺寸见书本P40：
§1-1 制图标准的基本规定概述
9
不留装订边图纸的图框格式及尺寸代号的意义：
1 §1-1 制图标准的基本规定概述
0
留有装订边图纸的图框格式及尺寸代号的意义：

《土木制图技术》第一章制图基本知识

的工作作风和严肃认真的工作态度。
土
课程的学习方法：
木
1、正确使用制图工具和仪器，按照正确的工作方法和步骤
制
来画图，使所绘制的图样内容正确、图面整洁；
图
2、认真听课，按时完成作业，弄懂基本原理和基本方法； 3、注意画图和看图相结合，实体与图样相结合。要多看、
技
多画、多想，注意培养空间想象能力和空间构思能力；
必要时允许选用规定的加长幅面，图纸的短边一般不应加长，长边可以加长，但应符合国标的规定。
技
1051
A45
术
A44 A1
630
A43 420
A3 A2 A33 A34
210 A4
297 594 891
1486 1783 2080 2378
2.格式图框是图纸上限定绘图区域的线框，是图纸上绘图区域
图
技
术
四、比例尺
比例尺是刻有各种比例的直尺，绘图时用它直接量得物体的实际尺寸，
土
常用的三棱比例尺刻有六种不同的比例，尺上刻度所注数字的单位是米。
木
比例尺只能用来量尺寸，不能作直尺用，以免损坏刻度。
制
图
技
五、曲线板和建筑模板
术
1、曲线板
曲线板用以画非圆曲线，其轮廓线由多段不同曲率半径的曲线组成。
2、建筑模板
图
画法几何学主要包括：投影的基本知识、点线面的投影及
相互关系、立体的投影、轴测投影、组合体等，是土木工程制
技
图的理论基础。
术
画法几何学要解决的问题包括图示法和图解法两部分。
课程的任务是：
土
木
1、学习投影法的基本理论，为绘制和应用各种工程图样打

《土木工程制图》课件土木工程制图(第一章)

在讲专业图样之前，若无特殊说明，本书均采用粗实线和中虚线分别表示可见轮廓线和不可见轮廓线，并将细点画线、细双点画线、中虚线分别简称为点画线、双点画线和虚线。
第 19 页
第一章制图的基本知识与技能
【例1-1】图1-4所示为一水池的投影图和立体示意图，从该图中可以看出各种图线及其应用。
第 20 页
表1-1 幅面及图框尺寸
单位：mm
第一章制图的基本知识与技能
第 10 页
绘制技术图样时，应优先选用表1-1中的A0～A4这 5种基本幅面，必要时也允许选用加长幅面的图纸。加长幅面时，图纸的短边尺寸不应加长，A0～A3幅面长边尺寸可加长，但应按表1-2中的规定加长。
表1-2 图纸长边加长尺寸
单位：mm
同一张图纸上，绘图比例相同的图样应采用相同的线宽组，且同类线应粗细一致。图纸的图框线和标题栏线，可采用表1-4 中的线宽。
表1-4图框线、标题栏外框线和标题栏分格线的线宽
单位mm
第一章制图的基本知识与技能
注意
表1-3中的点画线和双点画线在《房屋建筑制图统一标准》（GB/T 50001—2010）中分别称为单点长画线和双点长画线，但本书仍按习惯简称为点画线和双点画线。
第一章制图的基本知识与技能
第 17 页
续表1-
绘图时，应先根据形体的复杂程度和绘图比例的大小确定基本线宽b。b值可从1.4 mm，1.0 mm，0.7 mm和0.5 mm中选取。当确定了基本线宽b后，中粗线线宽应按b计，中线线宽按b计，细线线宽按b计，这样的一组粗、中粗、中、细线的线宽称为线宽组。
标准代号由字母和数字组成，如“GB/T 50001— 2010”。其中，“GB”表示强制性国家标准，“50001” 是标准发布的顺序号，“2010”是标准批准的年份。

土木工程制图与识图1第一章制图基本知识

2)图线的宽度所有线型的图线宽度(b)应按图样的类型以及尺寸大小在下列数系中选择：0.13mm，0.18mm，0.25mm，0.35mm， 0.5mm，0.7mm，1mm，1.4mm，2mm。各图线组中的粗、中粗、中、细线宽分别为b、O.7b、 0.5b、O.25b，常用的b值为0.5～1mm。同一图样中，同种图线的宽度应一致。
④成图
(3)用半径为R的圆弧连接已知两圆弧（外切） R ①求圆心
Ra=R1+R Rb=R2+R
②求切点 ③画连接弧 ④成图
(4)用半径为R的圆弧连接已知两圆弧（内切） ① 求圆心 Ra=R-R1 Rb=R-R2 ②求切点 ③画连接弧 ④成图
R R1 Ra=R-R1
2．等分圆周及作内接正多边形
1.3 几何作图
在画平面图形时，常遇到圆弧连接问题，如下图所示。
1．圆弧连接
(1)圆弧连接的几何原理
圆弧与直线相切的条件：圆心到直线的距离等于半径。
两圆弧外切的条件：圆心距等于两圆的半径之和。
两圆弧内切的条件：圆心距等于两圆的半径之差。
(2)用半径为R的圆弧连接已知两直线 R
①求圆心
②求切点
③画连接弧
。
2）数字与字母在同一张图纸上只能采用一种字体。数字和字母有直体字和斜体字之分，一般采用斜体。斜体字的字头向右倾斜，与水平方向的夹角约为75º。当数字和字母与汉字混合书写时，可写成直体的。书写的数字和字母不应小于2.5号。
1.2.3 图幅及格式
1）图纸幅面(GB/T 14689－1993)
点画线应超过轮廓线应是线段相交
中心线超过轮廓线太长找出图线画法中的错误点画线的两端应是线段
正确画法

第一章制图基本知识课件(共18张PPT)《土木工程制图与识图》同步教学(西南交通大学出版社)

4、描深图线按照“先细后粗”、“先曲后直”、“先水平、后垂直” ，最后倾斜线段的顺序光滑连接；
5、标注尺寸注全各部分的定形与定位尺寸，注意尺寸数字不随比例变化； 6、填写标题栏
示意图
1.5 绘图技能
1．草图的概念草图是以目测估计图形与实物的比例，按一定画法
要求，徒手(或部分使用绘图仪器)绘制的图。由于绘制草图迅速简便，有很大的实用价值，是技术人员交流、记录、构思、创作的有力工具。
谢谢！
4．椭圆作图-已知椭圆的长轴、短轴，用四心法作椭圆
(1)以O为圆心，OA为半径画弧，交 OC于E
(2)连接AC，以C为圆心， CE为半径画弧，交AC于F
O4 E
C
(3)作AF的中垂线，交 OA于O1，交OD于O3
A
(4)分别在OB、OC上截取
F
O1
O
O2
B
OO2=OO1，OO4=OO3
D
(5)分别连接O3O1、O3O2、O4O1、O4O2
析和线段分析，选定比例和图幅，画出图框和标题栏； 2、布图将所画图形均匀布置于图框内，画出图形对称中心线、圆的中心线、水平和垂直方向的尺寸基准线；
示意图
1.4.2 平面图形的绘图步骤
3、画已知线段，再画中间线段，最后画连接线段。底稿线应使用H或2H铅笔，轻画细线，并检查修改，擦去多余的线；
2）尺寸基准确定尺寸位置的点或直线称为尺寸基准。一个平面图形应该有两个方向的尺寸基准，在同一坐标方向上有一个主要尺寸基准，也可能有几个辅助尺寸基准。通常将图形的对称线、较大圆的中心线、主要轮廓线等作为基准尺寸。
几种常见平面图形的尺寸标注
3）线段分析
（1）已知线段指定形尺寸和定位尺寸都完全给出的线段。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

A B C D E F G H I J K L
abcdefghijklmnopqrstuvwxyz
αβγδεζηθφψωλ
制图标准的基本规定
比例与图名
指图形与实物相对应的线性尺寸之比比例的大小用阿拉伯数字表示如1:100。绘制图样时，应
从规定的系列中选取适当的比例。比例一般标注在标题栏中的比例栏内，也可标注视图名称的右侧或下方, 如：
尺寸的简化标注
杆件或管线的长度
连续排列的等长尺寸
制图标准的基本规定
建筑材料图例
当建筑物或建筑材料被剖切时，通常在图中的断面轮廓线内，画出建筑材料图例，常用建筑材料图例见右表。
B 对中标志会签栏 a 图幅线 c c c a 图框线标题栏 L 装订边
横式
立式
对中标志：是为了使图样微缩复制时方便定位的标志。
制图标准的基本规定
图线
图线名称实线虚线点划线线型线宽 b 0.5b 0.25b b 0.5b 0.25b b 一般用途主要可见轮廓线可见轮廓线可见轮廓线、图例线见有关专业标准不可见轮廓线不可见轮廓线、图例线等见有关专业标准
平面图 1:100 墙板位置图 1:200
常用比例可用比例
1:1 1:2 1:5 1:10 1：20 1：50 1：100 1：200 1：500 1：1000 1：2000 1:3 1:4 1:6 1:15 1:25 1:40 1:60 1:80 1:250 1:300 1:400 1:600 1:5000 1:10000
粗
中细粗
中
细粗中
0.5b
0.25b 0.25b 0.25b
见有关专业标准
对称线，中心线等断开界线断开界线
细折断线
波浪线
制图标准的基本规定
字体
汉字
数字和字母
数字有阿拉伯数字和罗马数字；字母有拉丁字母与希腊字母。
0 1 2 3 4 5 6 7 8 9
ⅠⅡ Ⅲ Ⅳ Ⅴ Ⅵ Ⅶ Ⅷ Ⅸ Ⅹ
代号的含义：GB表示国标（国标的汉语拼音缩写），T表示推荐使用，50001表示该标准的标号，2010表示颁布年号。
制图标准的基本规定
图纸幅面和格式
图幅：指绘图时所采用的图纸大小和规格
841
594 A1 A0
297
A3 A2 420 210 1189 A4
各图纸幅面之间的关系：A1幅面是A0幅面
制图标准的基本规定
尺寸标注
完整的尺寸一般包括：尺寸界线、尺寸线、尺寸起止符号、尺寸数字
尺寸线尺寸起止符号尺寸界线 ≥2mm
尺寸数字
2~3mm
制图标准的基本规定
尺寸标注
尺寸的排列与布置
1
尺寸宜标注在图
样轮廓以外，不宜与图线、文字及符
号等相交。 (a) (b)
制图标准的基本规定
尺寸标注
尺寸的排列与布置
2
互相平行的尺寸线，
应从被注写的图轮廓线由近向远整齐排列，
较小尺寸靠前，较大
尺寸靠后。
制图标准的基本规定
尺寸标注
尺寸的排列与布置
3
≥10mm 7~10mm 7~10mm
图轮廓线以外的尺
寸线，距图最外轮廓之间的距离，不宜小
于10mm。平行排列的
尺寸线的间距，宜为 7～10mm，并应保持
《土木工程制图与识图》
建筑工程学院
ቤተ መጻሕፍቲ ባይዱ
第1章制图的基本知识
1 2 制图标准的基本规定绘图工具和仪器的使用几何作图和绘图技能
3
制图标准的基本规定
制图国家标准（简称国标GB）
《房屋建筑制图统一标准》GB/T 50001—2010 《总图制图标准》GB/T 50103—2010、《建筑制图标准》GB/T 50104—2010、《建筑结构制图标准》GB/T 50105—2010、《给水排水制图标准》GB/T 50106—2010 《暖通空调制图标准》GB/T 50114—2010
长边的对开，以此类推。幅面及图框尺寸幅面代号尺寸代号 B×L a c 10 A0 841×1189
单位: mm A2
A1
594×841
A3
297×420
A4 210×297
420×594 25
5
制图标准的基本规定
图框格式
图框：绘图区
标题栏：用来填写设计单位、工程名称、图名、图纸编号、设计及审核人姓名等内容。会签栏：提供各工种设计负责人签署专业、姓名、日期用的表格。
一致。
制图标准的基本规定
尺寸标注
半径、直径的尺寸标注
圆直径的标注
半圆和小于半圆的弧小圆直径的标注
制图标准的基本规定
尺寸标注
角度、弧长、弦长的尺寸标注
角度标注
弧长标注
弦长标注
制图标准的基本规定
尺寸标注
坡度的尺寸标注
百分数与比数形式
直角三角形形式
制图标准的基本规定
尺寸标注

土木工程制图与识图-第1章制图的基本知识-1

合集下载
