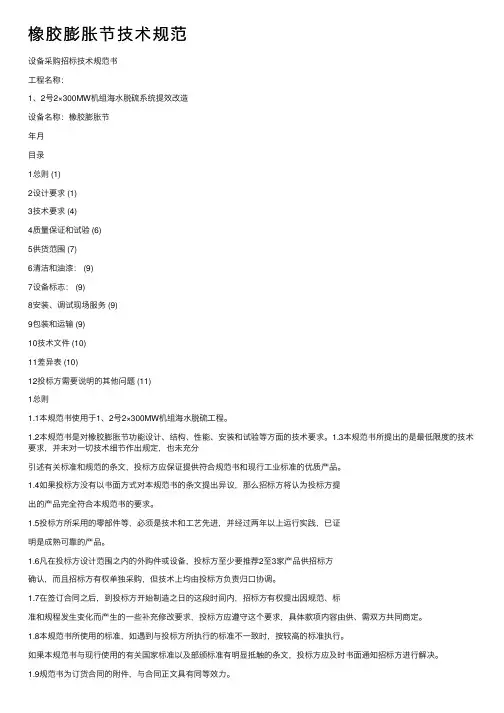

橡胶膨胀节技术规范设备采购招标技术规范书⼯程名称：1、2号2×300MW机组海⽔脱硫系统提效改造设备名称：橡胶膨胀节年⽉⽬录1总则 (1)2设计要求 (1)3技术要求 (4)4质量保证和试验 (6)5供货范围 (7)6清洁和油漆： (9)7设备标志： (9)8安装、调试现场服务 (9)9包装和运输 (9)10技术⽂件 (10)11差异表 (10)12投标⽅需要说明的其他问题 (11)1总则1.1本规范书使⽤于1、2号2×300MW机组海⽔脱硫⼯程。
1.2本规范书是对橡胶膨胀节功能设计、结构、性能、安装和试验等⽅⾯的技术要求。
1.3本规范书所提出的是最低限度的技术要求，并未对⼀切技术细节作出规定，也未充分引述有关标准和规范的条⽂，投标⽅应保证提供符合规范书和现⾏⼯业标准的优质产品。
1.4如果投标⽅没有以书⾯⽅式对本规范书的条⽂提出异议，那么招标⽅将认为投标⽅提出的产品完全符合本规范书的要求。
1.5投标⽅所采⽤的零部件等，必须是技术和⼯艺先进，并经过两年以上运⾏实践，已证明是成熟可靠的产品。
1.6凡在投标⽅设计范围之内的外购件或设备，投标⽅⾄少要推荐2⾄3家产品供招标⽅确认，⽽且招标⽅有权单独采购，但技术上均由投标⽅负责归⼝协调。
1.7在签订合同之后，到投标⽅开始制造之⽇的这段时间内，招标⽅有权提出因规范、标准和规程发⽣变化⽽产⽣的⼀些补充修改要求，投标⽅应遵守这个要求，具体款项内容由供、需双⽅共同商定。
1.8本规范书所使⽤的标准，如遇到与投标⽅所执⾏的标准不⼀致时，按较⾼的标准执⾏。
如果本规范书与现⾏使⽤的有关国家标准以及部颁标准有明显抵触的条⽂，投标⽅应及时书⾯通知招标⽅进⾏解决。
1.9规范书为订货合同的附件，与合同正⽂具有同等效⼒。
1.10今后合同谈判及合同执⾏过程中的⼀切图纸、技术⽂件、商务信函等必须使⽤中⽂，如果投标⽅提供的⽂件中使⽤另⼀种⽂字，则需有中⽂译本，在这种情况下，解释以中⽂为准。

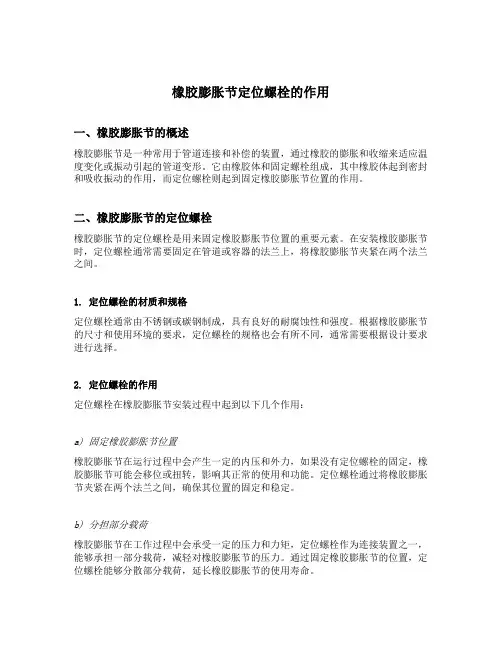

橡胶膨胀节定位螺栓的作用一、橡胶膨胀节的概述橡胶膨胀节是一种常用于管道连接和补偿的装置，通过橡胶的膨胀和收缩来适应温度变化或振动引起的管道变形。
它由橡胶体和固定螺栓组成，其中橡胶体起到密封和吸收振动的作用，而定位螺栓则起到固定橡胶膨胀节位置的作用。
二、橡胶膨胀节的定位螺栓橡胶膨胀节的定位螺栓是用来固定橡胶膨胀节位置的重要元素。
在安装橡胶膨胀节时，定位螺栓通常需要固定在管道或容器的法兰上，将橡胶膨胀节夹紧在两个法兰之间。
1. 定位螺栓的材质和规格定位螺栓通常由不锈钢或碳钢制成，具有良好的耐腐蚀性和强度。
根据橡胶膨胀节的尺寸和使用环境的要求，定位螺栓的规格也会有所不同，通常需要根据设计要求进行选择。
2. 定位螺栓的作用定位螺栓在橡胶膨胀节安装过程中起到以下几个作用：a) 固定橡胶膨胀节位置橡胶膨胀节在运行过程中会产生一定的内压和外力，如果没有定位螺栓的固定，橡胶膨胀节可能会移位或扭转，影响其正常的使用和功能。
定位螺栓通过将橡胶膨胀节夹紧在两个法兰之间，确保其位置的固定和稳定。
b) 分担部分载荷橡胶膨胀节在工作过程中会承受一定的压力和力矩，定位螺栓作为连接装置之一，能够承担一部分载荷，减轻对橡胶膨胀节的压力。
通过固定橡胶膨胀节的位置，定位螺栓能够分散部分载荷，延长橡胶膨胀节的使用寿命。
c) 保持安全性定位螺栓的固定可以确保橡胶膨胀节在工作过程中不会脱落或损坏，从而保证工作场所的安全。
橡胶膨胀节在运行时可能会产生较高的压力，如果没有合适的定位螺栓固定，有可能导致泄漏或其他安全隐患。
三、橡胶膨胀节定位螺栓的安装步骤正确的安装橡胶膨胀节和定位螺栓能够保证其正常运行和使用效果。
以下是橡胶膨胀节定位螺栓的安装步骤：1.清洁安装区域：确保安装区域的法兰表面清洁无杂质，防止影响密封效果。
2.安装定位螺栓：将定位螺栓插入法兰孔洞，并用扳手旋紧。
根据需要，可添加适当的垫片或垫圈。
3.安装橡胶膨胀节：将橡胶膨胀节的两个法兰分别套在定位螺栓上，并确保两个法兰之间的间隙均匀。

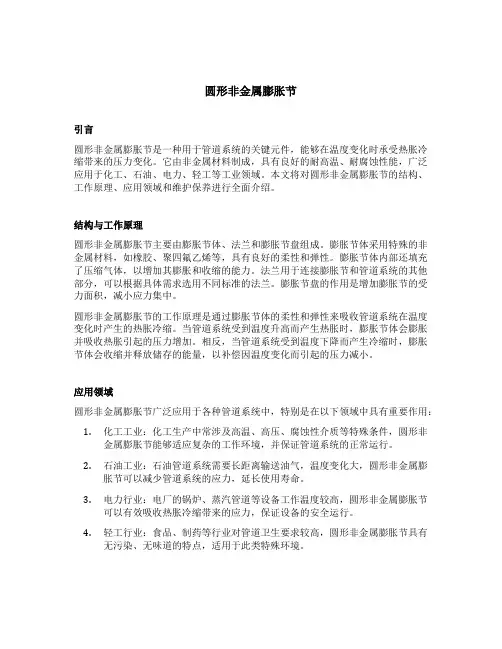

圆形非金属膨胀节引言圆形非金属膨胀节是一种用于管道系统的关键元件，能够在温度变化时承受热胀冷缩带来的压力变化。
它由非金属材料制成，具有良好的耐高温、耐腐蚀性能，广泛应用于化工、石油、电力、轻工等工业领域。
本文将对圆形非金属膨胀节的结构、工作原理、应用领域和维护保养进行全面介绍。
结构与工作原理圆形非金属膨胀节主要由膨胀节体、法兰和膨胀节盘组成。
膨胀节体采用特殊的非金属材料，如橡胶、聚四氟乙烯等，具有良好的柔性和弹性。
膨胀节体内部还填充了压缩气体，以增加其膨胀和收缩的能力。
法兰用于连接膨胀节和管道系统的其他部分，可以根据具体需求选用不同标准的法兰。
膨胀节盘的作用是增加膨胀节的受力面积，减小应力集中。
圆形非金属膨胀节的工作原理是通过膨胀节体的柔性和弹性来吸收管道系统在温度变化时产生的热胀冷缩。
当管道系统受到温度升高而产生热胀时，膨胀节体会膨胀并吸收热胀引起的压力增加。
相反，当管道系统受到温度下降而产生冷缩时，膨胀节体会收缩并释放储存的能量，以补偿因温度变化而引起的压力减小。
应用领域圆形非金属膨胀节广泛应用于各种管道系统中，特别是在以下领域中具有重要作用：1.化工工业：化工生产中常涉及高温、高压、腐蚀性介质等特殊条件，圆形非金属膨胀节能够适应复杂的工作环境，并保证管道系统的正常运行。
2.石油工业：石油管道系统需要长距离输送油气，温度变化大，圆形非金属膨胀节可以减少管道系统的应力，延长使用寿命。
3.电力行业：电厂的锅炉、蒸汽管道等设备工作温度较高，圆形非金属膨胀节可以有效吸收热胀冷缩带来的应力，保证设备的安全运行。
4.轻工行业：食品、制药等行业对管道卫生要求较高，圆形非金属膨胀节具有无污染、无味道的特点，适用于此类特殊环境。
维护保养为了确保圆形非金属膨胀节的正常运行，需要进行定期维护和保养。
以下是一些常见的维护保养工作：1.清洗检查：定期清洗圆形非金属膨胀节的表面和内部，检查是否有损坏或开裂的情况。
2.寿命评估：根据使用时间和工作环境评估圆形非金属膨胀节的寿命，并考虑更换的时机。
橡胶膨胀节规格型号
Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
橡胶膨胀节规格型号
一．概述
橡胶膨胀节也叫橡胶伸缩节、可曲挠合成橡胶接头、橡胶伸缩器、减振器、避震喉、软接头。
橡胶膨胀节一般是由两端带橡胶凸缘的光滑波形补偿元件与金属法兰组成。
金属法兰常采用松套结构。
波形补偿元件表面为橡胶，内层为数层强力纤维或钢带(丝)加强的夹层。
加强纤维或钢带(丝)等加强夹层一直延伸到两端的像胶凸缘，凸缘内有硬钢丝骨架。
像胶膨胀节有具有较大位移补偿能力，可进行轴向、横向和角向位移的补偿，有降低噪音、减少震动和一定的防腐能力。
其耐压高、弹性好、位移量大、吸振降噪效果好、安装方便等特点，可广泛用于给水排水，暖通空调、消防、压缩机、造纸、制药、船舶、水泵、风机等管道系统。
二．使用说明：
高层给水使用橡胶膨胀节时，管道必须有固定支撑或固定托架，否则产品应安装防拉脱装置。
固定支撑或托架的力必须大于轴向力，否则也应安装防拉脱装置。
使用介质可分为：耐油、耐高温、耐酸碱、耐磨、耐海水、耐腐蚀等橡胶膨胀节。
三．诺泰橡胶膨胀节规格型号：。
膨胀节基础知识目录1.什么是膨胀节 (1)2.膨胀节的材质及分类 (2)2.1.金属膨胀节 (2)2.1.1.概述 (2)2.1.2.弯管式膨胀节 (3)2.1.3.波纹管膨胀节 (3)2.1.4.套筒式膨胀节 (3)2.2.非金属膨胀节 (4)2. 2.1,橡胶风道膨胀节 (4)3. 2.2.纤维织物膨胀节 (4)3.膨胀节的特性 (4)3. 1.补偿功能 (4)3. 2.补偿抗力 (4)3. 3.耐高温、耐腐蚀 (5)3. 4.保温节能性能 (5)3. 5.维护更换性能 (5)3. 6.使用寿命 (5)3.7.使用压力 (5)3.7.1.橡胶膨胀节的工作压力 (5)3.7.2.橡胶膨胀节的爆破压力 (6)3.8.使用介质 (6)4.9.橡胶膨胀节 (6)5.膨胀节的选材原则 (6)6.膨胀节的结构形式分类 (7)1. 1.弯管式膨胀节 (7)5. 2.波纹管膨胀节 (7)6. 3.套管伸缩节 (7)1什么是膨胀节膨胀节作为一种弹性补偿元件，具有工作可靠、性能良好、结构紧凑等优点，已广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防.、电力等基础工程领域，对人们的生活起着重要作用。
膨胀节是指能有效地起到补偿轴向变形作用的挠性元件。
例如焊接在固定管板式散热器壳体上的膨胀节轴向柔度大、容易变形，可补偿管子和壳体因壁温不同产生的热膨胀差，降低它们的轴向载荷，从而减小管子、管板和壳体的温差应力，避免引起强度破坏、失稳破坏和管子拉脱破坏。
膨胀节的种类较多，常用的有波形、环板焊接和夹壳式等结构，其中波形膨胀节应用最广泛，环板焊接膨胀节仅适用于常压或低压场合。
膨胀节习惯上也叫补偿器，是为了补偿因温度差与机械振动引起的附加应力，而设置在容器壳体或管道上的一种挠性结构。
2.膨胀节的材质及分类膨胀节分为：金属膨胀节和非金属膨胀节。
2.1.金属膨胀节2.1.1.概述金属膨胀节适用于钢铁，电力，石油，化工，冶金等行业中。
膨胀节产品说明江苏罗门扬环保工程有限公司生产的B型橡胶膨胀节是引进日本王子橡胶化成株式会社技术生产的。
该产品适用与所有的流体、气体以及化学药剂为介质的各种工艺管路上，耐压、耐真空。
具有安装操作简单等特点，可以削减或绝缘由泵、空压机、排风机以及配管等其他相关设备因外力磨损或支持基础下降而偏芯产生的轴向、纵向的变位及角度变化，可伸缩因吸收轴向的变位而导致弹性动作、温度变化、脉动等引起的配管变形，同时，还可削减配管中产生的噪音。
本公司生产的膨胀节可持续确保作为膨胀连接器具有的强度和扰性，采用的最新使用方案，具有以下特征：a. 结构长度小因此，安装空间即使很小也可以使用。
b. 重量轻此产品比以前的产品要轻。
c. 便于安装安装方便、不需要衬垫、侧板，直接可用螺栓组装。
d. 由于我公司产品构造的特殊性，该产品成型后内部无需作特别补强构造增设，就能同时承受兼具正负压力交替变化。
e. 流体中的沉淀物会停留于山型内，伸缩接头处物料不易移动，我公司设计实体山型式的伸缩节，很好解决这问题，但允许变位量只有通常接头的1/2，请于真实必要的情况下使用。
2．规范及要求本规范对嘉兴电厂一、二期工程管道膨胀节的材料、设计、制作及检查、试验方法作规定。
2.1 膨胀节的主要材料a.外层橡胶表面光滑。
采用优良的耐候性、耐老化性及耐磨性的氯丁胶配方，对于耐高温的膨胀节外面胶采用优良材料三元乙丙胶。
三元乙丙胶主材采用日本JSR公司的特定原料。
氯丁胶主材采用日本东曹公司的特定原料。
b.补强布层根据压力条件设计和选用专用定制补强布以满足设计要求。
c.内面胶表面光滑，采用耐腐蚀性能好的氯丁橡胶专用配方，对于耐高温的膨胀节，采用耐高温、耐腐蚀性能好的丁基胶，丁基胶原材料为美国EXXON 公司的。
2.2 连接尺寸及标准所有法兰的连接尺寸及螺栓孔按D-GD86-0506，压力等级为1.0Mpa 进行制造，材质选用Q-235A。
2.3 橡胶膨胀节关键材料明细表3．型式及要求3.1 膨胀节的型式和要求根据招标文件中的技术要求，本次结合我公司膨胀节生产的丰富经验，其设计主要技术数据及性能数据响应招标文件所要求的各项技术参数。
3.2 限位装置在一般不能支持固定配管的情况下，或因高温变化超出允许变位的情况下，为防止膨胀节的损坏及配管的脱线，都采用限位装置。
因此，在本次报价范围内的膨胀节，本公司将全部设计限位装置。
4．膨胀节质量保证生产流程图5．检查5.1检查标准及范围本检查标准参照靖江王子公司内定标准。
适用于本次投标范围内橡胶膨胀节的试验及检查要求。
5.2 检查项目表6．标记在橡胶膨胀节的突起中部或两波间位置标注：制造商标记、制造年月、产品编号、出厂检验编码、出厂日期编码、KKS编码。
7．油漆法兰裸露金属部位油漆作业：表面喷砂处理油漆：底涂：有机富锌漆；中涂：环氧树脂漆；面漆：丙烯酸酯漆膜厚≥60μm颜色红色8．安装及维修8.1 压缩量本公司膨胀节的允许压缩量是伸长量的2倍以上，一般来说，最好是在被压缩的状态下固定于配管。
8.2 在安装前，应清除法兰表面的附属物及其他异物。
8.3 在膨胀节法兰面上薄薄地涂上一层已经在丙三醇或水中分散过的石墨膏，可以防止拆除时橡胶与对应法兰相粘过紧而产生的破损。
8.4 法兰的螺栓须按照标准方法紧固，也就是一点点顺次紧固。
8.5安装约10天后，再次紧固。
8.6安装时，若因工具或其他损伤至帘子布时，必须彻底修理，可与本公司直接联系。
8.7 绝对避免膨胀节用于本报价书中技术规范以外的温度、压力条件下。
8.8 膨胀节安装前应于阴凉处封存。
8.9包装及运输8.10产品的包装为暗箱包装。
8.11运输为公路运输。
橡胶膨胀节结构说明书1、适用范围：本说明内容适用于嘉兴电厂管道膨胀节。
2、产品结构术语：本书中涉及的产品结构术语与报价图纸所标示的术语一致，所以阅读本书内容时请参照对应图纸。
3、内容：3.1 法兰：·供橡胶膨胀节与配管安装时，以螺栓紧固式相连接时使用。
·法兰与橡胶膨胀节中插管以焊接形式而与橡胶膨胀节本体相连成整体结构，因此配管系中的振动、变位能通过法兰传递至橡胶膨胀节山体部位。
·法兰螺孔下端至橡胶膨胀节内口处采用橡胶与金属粘接技术，而使得法兰面有一个与产品合为整体结构的密封垫片，同时也能很好保护法兰免受内部流体的腐蚀。
3.2 插管：·采用金属与橡胶粘接技术，使插管能牢固粘接于橡胶膨胀节中，从而使法兰通过插管而和橡胶本体连成一体。
·对法兰山体之内的部位利用钢材的高强度进行补强作用，以使此部分能承受所设计的工作压力。
·能传递法兰处所承受来的振动及变位至山体处。
3.3 限位耳板：·两耳板相对应焊接于法兰上，和限位螺杆相配装使用，所采用的数量及总的强度能承受配管系中在规定压力下引起橡胶膨胀节变位超出允许量的情况时产生的推力或拉力，以防止膨胀节的损伤或配管脱线。
·安装和拆卸时利用限位螺杆装配至其中两对耳板，能有效地调节橡胶膨胀节的长度，以利于产品在配管中装配位置的进出及必要的旋转调整。
3.4 限位螺杆：·和限位耳板相配套安装和使用，以起长度限制，或长度、推力限制作用及防止位移超出允许范围的作用。
·螺帽采用单侧双螺帽对旋，能有效固定螺帽的定位，防止振动引起螺帽的随机移动。
·螺杆、螺帽、垫片镀锌处理，以防大气腐蚀。
3.5 螺母：详见3.4中描述。
3.6 垫片：详见3.4中描述。
3.7 外面胶：·采用耐侯性较优良的进口橡胶能对橡胶膨胀节内部材料起有效的保护作用，一般选用氯丁胶，如需耐高温，则用三元乙丙胶。
·良好的动态性能能和内部材料一起适应动态的使用。
3.8 外补强布：·对产品山体部分进行辅助补强，以更好地适应动态使用。
3.9 内补强布：·橡胶膨胀节的主体补强材料，以使产品能满足设计的压力要求。
·采用的进口材料能有效地防止纤维材料在长期动态使用中与橡胶的粘接强度和纤维强度衰减过快，确保产品的长期有效使用。
3.10 内面胶：·橡胶膨胀节的主体材料。
·为有效地确保防止内流体的腐蚀、动态使用及耐磨耗综合要求的满足，特采用了进口氯丁胶，如需耐高温采用丁基胶。
3.11 山体部分：·采用高拱短跨的拱形结构，材料为橡胶和补强耐挠性纤维，有效地确保山体部分能适应拱形部位的轴向和横向位移，并吸收振动。
·拱形构造的特殊性和纤维补强强度使山体部分能适应流体带来的正压或负压或正压和负压的交替变化，而不至于产生有损产品使用的严重变形和胶层脱落。
3.12 油漆部位：·裸露于外的法兰部位、限位耳板为防止环境锈蚀，采取了油漆保护措施。
·采取喷砂的表面处理方法确保油漆与金属内的密合接着。
·最初底漆为有机富锌漆，以保证油漆和法兰金属的良好附着力。
·中间层采用环氧底漆，有效防止腐蚀，并保持良好附着及耐侯性。
·面层漆为丙烯酸酯漆，以适应环境要求。
3.技术保证说明1、我公司生产的B型橡胶膨胀节是采用相应国标、部标及日本王子橡胶化成株式会社技术生产的，我公司生产的膨胀节作为连接器，具有很好的强度和挠性，能吸收设计的管道及设备径向和轴向位移。
2、膨胀节设计是根据介质条件来选择相应材料，材料具有良好的耐磨性和耐腐蚀性。
3、膨胀节的设计压力能保证连接处无泄漏。
4、膨胀节限位拉杆有足够强度，防止在设计压力条件下的变形受损。
5、我公司生产和设计膨胀节具备结构长度小、重量轻，便于安装，并且使用寿命很长等许多优点。
6、保证材料和工艺无缺陷。
管道膨胀节的设计保证在本规范指定的环境中使用寿命达到70000小时。
7、保证所提供的管道膨胀节的性能。
在设计条件下，按正确的要求进行安装、运行操作及维护的情况下，保证其性能达到要求的保证值：使用寿命达到70000小时。
8、膨胀节的质量保证期为颁发接受证书后1年，大修年限大于6年。
4.接受监造、性能验收及质保措施1. 规范和标准1.1 膨胀节的设计、材料和制造，符合现行的国家标准、部标和日本标准。
1.2 如需方在订货之日至供货之日这段时期，提出因规程、规范和标准发生变化而产生补充要求，供方遵守这些要求。
2. 质量保证2.1 我公司具有ISO9001-2000版质量体系，该体系中从产品设计、采购、制造、运输、安装、调试和维护等都有控制要求，且均有专职质量保证员负责。
2.2 质量控制和保证计划有下列文件（但不限于）2.2.1 所采购设备、材料的技术文件2.2.2 材料控制文件2.2.3 工艺控制执行文件2.2.4 现场监督、质量检查文件2.2.5 发运货物清单2.2.6 现场服务和售后服务文件3. 监造和性能验收试验3.1 设备进行工厂检验和试验，证实材料、工艺及性能满足所采用的标准及本规范书的要求。
卖方严格按照所采用的标准、规范制定出一套完整的检验、试验的项目、步骤及标准，并以书面的形式随报价书提交买方，以供买方审阅并提出意见。
3.2 检验、试验工作在工厂内进行。
买方代表有权观察任何项目的试验、检验过程，但买方的观察并不意味着卖方可解除或减轻自身的责任。
3.3 卖方对其提供的设备都应进行检验和试验，试验设施由买方认可。
卖方在计划开始前15天通知买方，以便买方派出专家参加任何一个或全部的试验过程。
3.4 各检验、试验阶段完成后，卖方向买方提交检验和试验报告。
3.5 各阶段检验、试验不能满足标准、规范及性能要求时，卖方自费进行调整、修改和补充，直至满足要求为止。
附件：图纸。
