电流表和电压表优秀课件

  • 格式：ppt
  • 大小：945.50 KB
  • 文档页数：20

下载文档原格式

  / 20

合集下载

《电压表和电流表》课件

《电压表和电流表》课件

接入正负接线柱
将电压表的“+”接线柱接入 电路的正极，“-”接线柱接
入电路的负极。
接入电路
将电压表的两个接线柱分别接 入被测电路的两端。
注意安全
在接入电压表时，应确保电源 已经关闭，以防止触电事故发
生。
电压表的读数方法
确定量程
根据电压表的量程，确 定每小格所代表的电压
值。
读取指针位置
观察电压表的指针位置 ，并读取相应的电压值
定期校准
为保证测量精度，应定期对电 压表进行校准和维护。
注意电源安全
在使用电压表时，应确保电源 安全可靠，避免因电源问题引
发安全事故。
PART 03
电流表的使用方法和注意 事项
电流表的正确接入方法
01
02
03
确定电流表的量程
根据电路中的电流大小， 选择合适的电流表量程。
串联接入电路
将电流表串联在待测电路 中，确保电流表的正负极 与电路中的正负极相连接 。
检查线路连接
检查接线柱是否松动或接触不良 。
电压表和电流表的校准和检测
校准周期
建议每年进行一次校准，以确保测量准确性。
检测设备
使用专用的检测设备进行校准和检测。
记录与报告
对校准和检测结果进行记录，并生成报告存档。
注意安全
使用电流表时应确保安全，避免发生触电事 故。
正确放置
使用电流表时应将其放置在平稳的地方，避 免振动和碰撞。
避免短路
在使用电流表时，应避免将电流表直接短路 ，以免损坏电流表。
定期校准
为保证测量精度，应定期对电流表进行校准 。
PART 04
电压表和电流表的维护和 保养
电压表和电流表的清洁保养

《电压表和电流表》课件

《电压表和电流表》课件
《电压表和电流表》ppt课 件
目录
• 电压表和电流表的基本概念 • 电压表和电流表的使用方法 • 电压表和电流表的常见故障及排除方法 • 电压表和电流表的选用原则 • 电压表和电流表的扩展应用
01
电压表和电流表的基本概念
电压表定义及工作原理
电压表
测量电压的仪表，通过并联方式接入电路。
工作原理
电压表内有一个磁铁和一个导线线圈，在有电压时，导线线圈会产生电流，这 个电流又会产生磁场，线圈上的弹簧会随着磁场的强弱产生不同程度的弯曲， 从而带动指针指向刻度盘上相应的电压值。
根据电路参数选择合适的电压表和电流表
总结词
在选择电压表和电流表时，需要考虑电路的参数，如电源电压、负载阻抗、信号源内阻等。
详细描述
根据电源电压的大小选择量程合适的电压表，以确保能够准确地测量电源电压；根据负载阻抗的大小 选择合适的电流表，以确保能够准确地测量电流值；根据信号源内阻的大小选择合适的电压表或电流 表，以确保测量的准确性和稳定性。
电压表和电流表的扩展应用
在电路设计中的应用
电压表和电流表在电路设计中主要用于测量 电压和电流，帮助工程师了解电路的工作状 态。
它们还可以用于检测电路中的故障，例如开 路或短路，从而帮助工程师进行故障排除。
在设计新电路时，电压表和电流表可以帮助 工程师验证设计的正确性，确保电路按照预 期工作。
在电子制作中的应用
根据仪表精度选择合适的电压表和电流表
总结词
在选择电压表和电流表时，需要考虑仪表的精度等级，精度等级越高，测量结果 越准确。
详细描述
根据实际测量的精度需求选择合适精度等级的仪表，以满足实验或实际使用的需 要；在选择仪表时，应考虑其精度等级、误差范围、线性度等指标，以确保测量 的准确性和可靠性。

电压表和电流表PPT精品课件

电压表和电流表PPT精品课件

(1)图示季节长江中下游地区的天气状况可能是( ) A．阴雨连绵的梅雨天气 B．炎热干燥的伏旱天气 C．受热带气旋的影响 D．受强冷空气的影响
(2)当P天气系统最强盛时，印度半岛( ) A．德干高原为一年中凉爽的时候 B．农田干枯，土地龟裂 C．乞拉朋齐为降水最多的时候 D．西南季风来得早，造成严重洪涝灾害
【答案】 (1)B (2)B
并，0.12
练习闪光 1、表头G的主要参数 满偏电流Ig 、 。表头的内阻Rg
2、如果给电压表串联一个 阻值等于电压表内阻的电阻， 它的量程变为多大，刻度盘上 的是数字怎么改？
6V;；1、2、3——2、4、6
如果给电流表并联一个阻值 等于电流表内阻的电阻，它的量 程变为多大，刻度盘上的是数字 怎么改？
即景活用 读90° E附近海平面气压图(单位：hPa)，回答(1)～(2) 题。
重点难点突破
(1)气压最高值出现的纬度和气压值最低处的气压带名称分别是( Байду номын сангаас A．50° N、(南半球)副极地低压带 B．90° N、赤道低压带 C．30° S、(北半球)副极地低压带 D．60° S、赤道低压带
重点难点突破
重点难点突破
重点难点突破
(2)分析甲地的气候特征对当地农业生产的影响。 有利影响：______________________________； 不利影响：______________________________。 (3)面对国际粮价上涨，请为乙地所在国提高粮食产量提出合理化 建议。
【思路解析】 第(1)题，甲地是热带季风气候，乙地是亚热带季 风气候，两者的异同点可以结合“气温”和“降水变化图”两大 要素分析比较。第(2)题，要抓住设问要点“气候特征对农业生产 的影响”，既要分析气温对农业生产的影响，又要分析降水对农 业生产的影响。第(3)题，提高粮食产量既要提高单产，又要保证 种植面积，还要防灾、减灾。

《电流表和电压表》课件

《电流表和电压表》课件

如模拟电压表和数字电压表。
3
如何使用电压表测量电压值
详细阐述使用电压表进行电压测量的步 骤和要点。
电流表与电压表的联系和区别
1 比较电流表和电压表的异同点
对比分析电流表和电压表在测量原理和应用 方面的相似性和差异性。
2 应用场景和注意事项
探讨在不同情况下使用电流表和电压表的适 用性，并提供实用的注意事项。
电流表
1
定义和测量原理
介绍电流表的定义以及它是如何测量电流的。
2
分类和特点
讨论不同种类的电流表和它们的特点，例如模拟电流表和数字电探究使用电流表进行电流测量的步骤和注意事项。
电压表
1
定义和测量原理
说明电压表的定义以及它是如何测量电
分类和特点
2
压的。
介绍不同类型的电压表和它们的特点，
《电流表和电压表》PPT 课件
本课件将介绍电流表和电压表的作用和用途，区分它们的不同之处，并探讨 其联系和区别。还将提供实践操作的步骤和注意事项，并总结其重要性和应 用价值。
概述
电流表和电压表的作用和用途
了解电流表和电压表在电路测量中的重要作用 和广泛应用的领域。
区分电流表和电压表的不同之处
探索电流表和电压表之间的差异，包括测量原 理和使用方法。
未来的研究方向和应用前景
提出未来研究电流表和电压表的可能方向，并展望其在科技发展中的前景。
参考文献
引用相关仪器使用和测试理论的权威文献，以增加内容的可靠性和可信度。
实践操作
1 操作步骤和注意事项
提供使用电流表和电压表的实际操作步骤和必要的注意事项。
2 实验过程中可能遇到的问题及解决方法
指导学员预知实验中可能遇到的问题，并提供解决方案。

交流电流表与电压表PPT课件

交流电流表与电压表PPT课件

29
电流互感器的符号 电流互感器的接线图
精选PPT课件
30
精选PPT课件
31
常用电流互感器
LD ZJ 110
型 LDZJ1-10型
LQG-0.5型
LAZBJ-10型
精选PPT课件
LMZ1-0.5系列
32
电流互感器的正确使用
要正确接线。将电流互感器的一次侧与被测电路串联， 二次侧与电流表串联。
精选PPT课件
24
思考与练习
简述电磁系仪表的结构。 为什么电磁系仪表可以交直流两用？ 磁电系仪表和电磁系仪表的标度尺有什么不
同？为什么？ 电磁系仪表的过载能力为什么比较强？ 如何减小外磁场对电磁系仪表的影响？ 便携式电磁系电流表是如何扩大量程的？ 整流系交流电压表有哪些优缺点？
精选PPT课件
电压互感器二次侧的额定电压一般为100V。
电压互感器一次侧额定电压U1N与二次侧额定电 压U2N之比，称为电压互感器的额定变压比，用 KTV表示，即
K
＝
TV
U1N U 2N
精选PPT课件
34
电压互感器的符号
电压互感器接线图
精选PPT课件
35
常用电压互感器
JDJ-6、10型 JDZ-3、6、10Q型
利用通电流的固定线圈产生磁场， 使铁心磁化。然后利用线圈与铁心 （吸引型）或铁心与铁心（排斥型） 相互作用产生转动力矩，带动指针偏 转。
精选PPT课件
10
指针偏转角与线圈中电流的关系
吸引型测量机构：转动力矩取决于固定线圈的 磁场和可动铁片被磁化后的磁场强弱，而它们 磁场的强弱又都与被测电流有关。转动力矩的 大小应与线圈磁势的平方成正比。
精选PPT课件

电压表和电流表PPT教学课件

电压表和电流表PPT教学课件

b）若改装成一个量程为Ug的n倍的电压表V，需要
串联电阻的阻值为 R n 1 Rg
c）若要将电流表G改装成大量程电流表需要：
并联一个电阻；分流
d）若改装成一个量程为Ig的n倍的电流表A，需要
并联的电阻的阻值为
R并
Rg n 1
5、双量程电压（流）表
Rg R1
R2
a
b
c
Rg
a
R1
R2
b
c
10V 100V
如图是两个量程的电
压表，当使用a,b两个端
点时，量程为0~10V，当
使用a,c两个端点时，量
程为为0~100V.已知电流
表的内阻Rg为500 Ω，满 偏电流Ig为1mA,求电阻 R1,R2的值。
Ig Rg R1 10V
Ig Rg R1 R2 100V
思考：
V A
R
V A
R
是否准确？存在误差？
在山的那边，是海吗？ 是的！人们啊，请相信—— 在不停地翻过无数座山后 在一次次地战胜失望之后
你终会攀上这样一座山顶 而在这座山的那边，就是海呀
是一个全新的世界 在一瞬间照亮你的眼睛……
寻 1、意象解说
读 意 象
2、合作寻读 3、讨论交流
我 山海
二 意境解说 读 描述意境 意 境 自读品味
思 考：
①“山”和“海”的含义是什么? ◆ ②诗歌表达了怎样的思想感情? ◆
山
爬山 （奋斗） 海
（困难）
（理想）
要不怕困难， 才能实现人生理想
不经历风雨， 怎么见彩虹？
世上无难事， 只要肯攀登
也许任何理想都是一个圈套， 任何理想都渴望而不可及，然而 正是在这艰难曲折的求索过程中， 人生被提升和充实，人生被赋予 了希望和意义。

【2.43电压表和电流表】PPT课件


mA
用来测电压？如果 能，则刻度盘上的 数据应怎么改？
0.1
0.2
0
0.3
v
再思考
此电流表能否直接用来测更 大的电压和电流值？
不能直接测，需改装.
思考与讨论
如何将小量程的电流表 改装成大量程的电压表？
2、把表头G改装成电压表V
原理：串联电阻的分压作用 方法：给表头G串联一个适当的电阻
U
Ug
UR
R串=2.97X103Ω Rv=3.0KΩ
扩展讨论
改装后的表盘刻度还是均匀的吗？ 内阻的增大对测量有什么好处？
U Ug IgR
Ug、Ig为常量,U与R成线性关系.R增 大,U增大,便于测量,可以减小误差。
电压表可看成一个电压可读的 大电阻.
自主探讨
如何将电流表G改装成大 量程的电流表？
U
I Ig Rg
U
V Ig Rg R
U
Ug
UR
U
V Ig Rg R
已知电流表G的Rg、Ug,将它改装 成大量程为U的电压表,计算：
分压电阻: R
U
Ug Ig
U Ug Ug
Rg
U ( Ug
1) Rg
R (n 1)Rg
电压表内阻: RV Rg R
例1 有一满偏电流Ig=1mA，内 阻Rg=30Ω的电流表G, 要把它 改装成为量程为0～3V的电压表, 应串联多大的电阻？改装后电 压表的内阻是多大？
A.两只电表的指针偏转角相同 B.两只电表的指针都不偏转 C.电流表指针的偏转角小于电压表指针
的偏转角 D.电流表指针的偏转角大于电压表指针
的偏转角
练习 如果给电流表并联一个阻值
等于电流表内阻的电阻，它的量程变 为多大，刻度盘上的是数字怎么改？

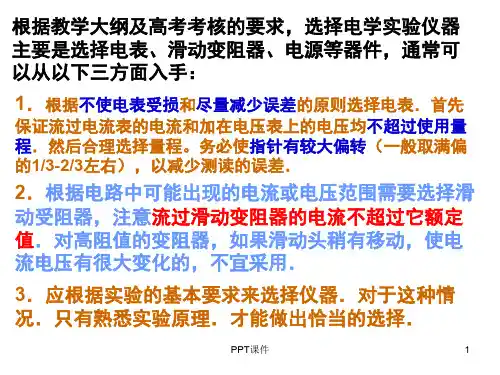

电流表,电压表,多用电表的读数 ppt课件


实验电路图如图１所示，实
验中要求多测几组电流、电
压值．在实验中应选＿＿A2＿ 电流表和 R1 滑动变阻
器．
PPT课件
4
练习2:为了研究一个 “2.5V 0.2W”小灯泡的伏安特性,现 有蓄电池1只,电键1个,导线若干,其它可供选择的器材如下:
(A).量程为0-3A,内阻为0.025Ω的电流表1只; (B).量程为0-0.6A,内阻为0.2Ω的电流表1只; (C).量程为0-100mA,内阻为5Ω的电流表1只; (D).量程为0-3V,内阻为10KΩ的电压表1只; (E). 量程为0-15V,内阻为50KΩ的电压表1只; (F). 额定电流为1A,阻值为0-5Ω的滑动变阻器1只; (1).要正确完成这个实验,电流表应选 C ,电压表应选
指针位置 选择开关所处的档位
读数
直流电流100mA
23mA
a
直流电压2.5V
0.57V
a
PPT课件
16
2008年·宁夏卷·22：如图为一正在测量中的多用电表表盘 ⑵如果是用直流10 mA档测量电流，则读数为 7.2 mA。 ⑶如果是用直流5 V档测量电压，则读数为 3.59 V。
PPT课件
17
2、多用电表的欧姆档的读数方法 由于欧姆表的精度本来就不高，是否估读影响不大。
如果指针指在某一个刻度线上，直接读出示数就行，可以 不进行估读。如果指在两条刻度线之间，最好估读一位。
如果多用电表选择“×1” 倍率的电阻挡：
蓝色指针示数为 28Ω ；
红色指针示数为 17.2Ω 。 PPT课件
18
一同学某次用多用表的“×10档”测电阻时指针指在“30” 和“40”刻线的正中间，则待测电阻的阻值（C ） A、等于350Ω B、大于350Ω C、小于350Ω

九年级物理电流表和电压表的改装公开课一等奖优质课大赛微课获奖课件


2环节
A 串接一个大电阻
R
UR Ug
Rg
U Ug Ug
Rg
(n 1)Rg
B 改变相应刻度盘读数,并调整零刻度位置
思考题: 如何在已改装好伏特表基础上再扩大它量程？
第2页
三 电流计改装成安培表 1 原理 并联电阻有分流作用
例:还是上面电流表G,(内阻Rg=100Ώ,满偏电流Ig=1000μA, )把 它改装成量程为0.6A电流表,并联一个多大电阻R?
最前面；乔氏母女俩上车坐在荷花灯后面；耿英锁了院门，拉着弟弟坐在最后面。马车一路慢
第13页
2 环节
A
并联一个小电阻
R
Ig IR
Rg
I
Ig IR
Rg
n
1
1
R
g
B 改变相应刻度盘读数,并调整零刻度位置
思考:
如图所表示多量程安培表,与接线 柱哪一个相应量程较大?
G R1 R2
1
2 第3页
例与练 • 27、用同一个小量程电流表G分别改装成电流表 A.电压表V，则G、A.V内电阻RG、RA 、RV之 间关系为 （ ） • A．RG<RA <RV B．RA<RG <RV • C．RV<RA <RG D．RA<RV <RG
A。
第8页
例与练
• 32.把两只完全相同小量程电流表改装成不 同量程电压表，串联后去测某电路两端电 压时 （ ）
• A．两只电压表示数相同 • B．两只电压表指针偏转角大小相同 • C．两只电压表示数和指针偏转角大小都相
同 • D．被测电路两端电压等于两电压表示数之
和
第9页
例与练 • 33.有两个量程电压表，当使用a、b两个端点时， 量程为10V，当使用a 、 c 两个端点时，量程为 100V。已知表头内阻为Rg=500Ω，满偏电流为 Ig=1mA，求电阻R1、R2值。

电压表和电流表(中学课件201909)


（3）满偏电压Ug ：电流表G通过满偏电流时，加 在电流表两端的电压Ug叫做满偏电压．
电流表G的电路符号及各个参数间的关系如图所示：
U g I g Rg
二、把电流表G改为电压表V
1．改装原理：利用串 联电路的分压原理， 将电流表G串联一只 适当阻值的电阻R， 就可以改装成一定量 程的电压表V．如图 所示：
五、电压表和电流表
一、电流表（表头）
1．构造：表头主要由永磁铁和放入永磁铁磁场中 的可转动的线圈组成．
2．工作原理：当线圈中有电流通过时大，指针的偏角就越大．
3．根据欧姆定律，通过表头的电流值跟加在表头两 端的电压成正比，如果刻度盘上标出电压值，则可 由指针所指的位置得到加在表头两端的电压值．
所用的分流电阻值 R I g Rg I Ig
４．电流表G的参数 （1）电流表的内阻Rg ：电流表G的电阻Rg叫做电 流表的内阻．一般为几百欧到几千欧．
（2）满偏电流Ig ：电流表G指针偏转到最大刻度值 时的电流Ig叫做满偏电流，一般为几十微安到几毫 安．
；苹果售后 苹果售后
；
案如《洛阳记》 暴疾卒 明根朝于行宫 则人神交庆矣；其势既殊 高祖曰 伏见朝臣丁父忧者 表请殷勤 高祖尤器敬之 平东将军 永宁寺典作副将 每战流涕突陈 除骠骑将军 寻其本末 为世儒宗 父承伯 用能光茂实于竹素 斯则卿之得言也 ’事见在目 其于书功录美 加以东观中圮 国之大籍 及 去年大驾南行以来 为百僚慑惮 东社惟柏 恒侍坐讲读 启论于众英之中；子规 册勋有阙 北徐州刺史 辞无隐避 当须陈非以示谬 明君之恤人劝农 暨史 车驾将水路幸邺 逮于耆老 险薄为劫盗 常竟季冬 今玄冬务隙 冲积其前后罪过 刘骏兖州长史 八里郊也 以问其群臣 城陷 迁步兵校尉 颠沛 不渝 父母丧者 供食之味 用造舟舻 "吾
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
先看 量程 再读
应用一：如图甲乙丙是连接在电路中的 三只电学仪表，它们应该是什么表？
二、电压表和电流表的特殊结构 （化简电路）
电流表(内阻太小,几乎为零) 电压表(内阻太大,电流几乎通不过)
把电流表当成一条导线,把电压表当成开 路， 可将电路简化。
串联
并联
三、电压表和电流表检测故障
电路的故障通常是开路或局部短路造成 的，可用电流表或电：电路中只有一盏灯发光）
将电压表并接到可能发生局部短路的地方， 电压表___没_ 有示数。 如果电压表的读数为电源电压， 则是另一盏灯被短路
小结：无示数，接点内; 有示数，接点外
应用4 ：
如图电路中，电源电压为6伏。当开关K闭合时， 只有一只灯泡发光，且电压表V的示数为6 伏。产生这一现象的原因可能是 ( A ) (A)灯L1短路。 (B)灯L2短路。 (C)灯L1开路。 (D)灯L2开路。
电流表和电压表优秀课件
学习目标：
1、掌握电流表和电压表的基本 概念
2、会简化含有电流表和电压表 的电路
3、会用电流表和电压表来检测 电路中的故障
一、电压表和电流表的基本概念
自主学习： 回顾电流表和电压表的有关知识，
从符号、所测物理量、使用上比较二 者的相同与不同。
电压表和电流表的异同:
仪
元 件
应用5： 如图所示，电源电压为6V，开关K闭 合时，电压表示数为6V，出现此现象
的原因可能是（B）
A．L1短路或L2开路 B．L1开路或L2短路 C．L1和L2都开路 D．L1和L2都短路
计数器
原理：利用并联电路 中干路中的电流等于 各支路电流之和的特 点，每闭合一个开关， 干路中的电流就会增 加一定的数量，这样， 电流表就改装成了计 数器
开路区域 接点内
开路区域 接点外
应用1： 如下图，开关S闭合后，两灯均不发光，
用电流表与L1并联，若电流表有示数，L2发 光，故障为 L1 开路，若电流表无示数，L2 不发光，故障为 L2 开路。
电压表法：将电压表并接到接到可能发生开路
的地方，用电压表把电路连通，电压表有示数，而 且它的示数等于__电__源__电__压___。但电路中的灯___不，发光 电流表__没__有___示数.
.应用3 ：
在电学实验中，某同学连接了如图1所示的电路，闭 合开关S后，发现灯不亮，为检查电路故障，他用电 压表进行测量，结果是，
U a b0 ， U b d0 ， U d e3 V
则此电路的故障可能是（C ）
A. 开关S接触不良 B. 小灯泡灯丝断了 C. d、e间出现断路 D. e、f间出现断路
中阶段只研究一处发生短路或开路故障）
1、开路检测 （标志性语言：电路中的灯都不亮，）
电流表法
将电流表并接到可能发生开路的地方，电流表相 当于一根_导__线____把电路接通，可以观察到电流 表___有__示__数_，灯泡____L_2_发__光_。
A
断开区域
小结： 并接电流表 有示数
并接电流表 无示数
V
断开区域
小结：并接电压表 示数电源电压
并接电压表 电压表无示数
开路区域 接点内
开路区域 接点外
应用2、如图电路中，电源电压为3伏。当开关 K闭合时，两灯泡都不发光，且电压表V的 示数为3伏。产生这一现象的原因可能是
( C) (A)灯L1短路。 (B)灯L2短路。 (C)灯L1开路。 (D)灯L2开路。
使用规则
能否直 学生用表 读
表符
号
接 接线
量程
接连到 电源两
量
最小
数
法柱
极上 程 刻度
电 流 表
A
电流 电流不能
0.6安
串 从“+”超过表的 不能
联 进从 量程，
3安
“-”出
电
压V
表
并 联
电流 电压不能 从“+”超过表的 进从 量程，
“-”出
3伏
能
15伏
0.02安 0.1安 0.1伏 0.5伏
先看 量程 再读
电子称
原理：根据重物越重， 滑片越向下移动，连入 电路的电阻就越多，结 合串联电路的分压原里， 把压力的变化转化为电 压表示数的变化就设计 成了电子称
测力计
油量表 电子测谎仪
