减速机检修质量标准(DOC)

减速机维修技术标准一、前言。

减速机作为机械设备中的重要组成部分，承担着转速调节、转矩放大和传动的重要功能。

在工业生产中，减速机的正常运行对生产效率和设备寿命具有重要影响。

因此，减速机的维修技术标准显得尤为重要。

二、维修前的准备工作。

1. 维修前需对减速机进行全面的检查，包括外观检查、零部件检查和润滑油检查。

2. 对减速机进行清洁，清除表面的污垢和油渍，以便更好地进行维修操作。

3. 准备好所需的维修工具和备件，以防在维修过程中因为工具不全或备件不足而耽搁时间。

三、维修过程。

1. 拆卸减速机，在拆卸减速机时，需按照技术要求进行操作，注意标记每个零部件的位置和连接方式，以便在装配时能够正确安装。

2. 零部件检查，对拆卸下来的零部件进行检查，发现损坏或磨损严重的零部件需要及时更换。

3. 清洗零部件，使用清洗剂对零部件进行清洗，确保清洗干净，去除表面的污垢和油渍。

4. 维修零部件，对需要维修的零部件进行修复或更换，确保零部件的质量和精度。

5. 组装减速机，在组装减速机时，需按照技术要求进行操作，严格按照装配图纸和工艺要求进行组装，确保每个零部件的位置和连接方式正确无误。

6. 润滑加注，在组装完成后，对减速机进行润滑加注，确保减速机在运行过程中能够正常润滑。

四、维修后的检验工作。

1. 进行试运转，在对减速机进行维修后，需进行试运转，观察减速机运行是否正常，有无异常声音和振动。

2. 检查润滑情况，观察润滑情况，确保润滑油正常运行。

3. 检查温度，测量减速机各部位的温度，确保温度正常。

五、维修后的保养工作。

1. 做好维修记录，对减速机的维修情况进行记录，包括维修内容、更换的零部件和润滑油情况等。

2. 定期检查，定期对减速机进行检查，确保减速机的正常运行。

3. 注意润滑，定期更换润滑油，确保减速机的正常润滑。

六、总结。

减速机作为机械设备中的重要组成部分，其维修技术标准对设备的正常运行和寿命具有重要影响。

在进行减速机维修时，需要严格按照标准操作，做好维修前的准备工作，正确进行维修过程，严格进行维修后的检验和保养工作，以确保减速机的正常运行和使用寿命。

减速机检修技术规程适用范围：本规程适用如图1、图2、图3所示的圆柱齿轮、圆锥齿轮、蜗轮蜗杆减速机的解体检修。

图1 圆柱齿轮减速器的结构l 一视孔盖；1－视孔盖； 2－吊环； 3－油尺； 4－油尺套； 5－螺塞；6，10，14、17－端盖；7，12－轴承； 8－挡油环；9－高速级齿轮；11－高速轴； 13－低速轴；15－低速级齿轮； 16－定位销； 18－甩油盘；19－底座； 20－底座与箱盖连接螺栓； 21－箱盖；22－轴承座连接螺栓； 23－轴承盖螺钉； 24－通气罩图2 圆锥齿轮减速机图3 蜗轮蜗杆减速器一、拆卸与检查1 ．拆卸联轴器，检查对中及磨损情况。

2 ．检查机体有无缺陷和损坏，测量检查中分面的密封情况。

3 ．清洗齿轮箱内油垢及杂物，检查齿面磨损，配合间隙及啮合情况。

4 ．检查轴承，测量、调整间隙。

二、检修质量标准1．轴承● 拆卸轴承应用专用工具，严禁直接敲打。

● 滚动轴承内外圈滚道、滚动体表面应无腐蚀、坑疤与斑点，接触平滑，滚动无杂音。

● 滚动轴承内圈必须紧贴轴肩或定位环，用0.05mm塞尺检查不得通过。

● 轴承内径与轴的配合，外径与轴承座的配合见表1。

表1 轴承配合公差2．轴● 轴及轴颈不应有毛刺、严重划痕、碰伤等缺陷。

● 轴的直线度为0.03mm/m。

● 轴颈的圆柱度为0.015mm，表面粗糙度为 Ral . 6 。

3．机体● 机盖与机体的剖分面应光滑、平整，保证装配严密，用0.05mm的塞尺插入深度不得大于剖分面的1/3，检查剖分面的严密性。

● 机盖与机体不得有裂纹、伤痕等缺陷。

4．圆柱齿轮● 齿面不得有损伤、胶合、剥落或裂纹等缺陷，必要时做无损探伤。

● 齿轮啮合的齿顶间隙为（ 0 . 20～0 . 30 ) mｎ (mｎ为法向模数），齿侧间隙见表2。

表２齿侧间隙 mm● 齿轮节圆处齿厚的最大允许磨损值见表3。

表3 齿轮最大允许磨损值 mm注：mｎ为法向模数● 齿轮啮合接触面积见表4。

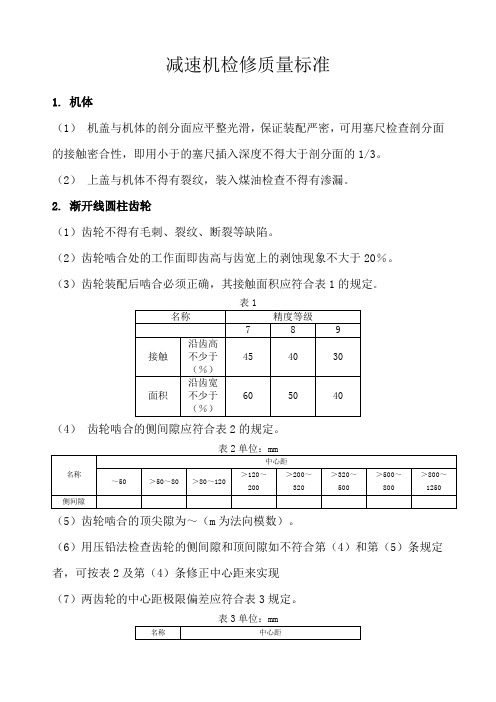

减速机检修质量标准1. 机体（1）机盖与机体的剖分面应平整光滑，保证装配严密，可用塞尺检查剖分面的接触密合性，即用小于的塞尺插入深度不得大于剖分面的1/3。

（2）上盖与机体不得有裂纹，装入煤油检查不得有渗漏。

2. 渐开线圆柱齿轮（1）齿轮不得有毛刺、裂纹、断裂等缺陷。

（2）齿轮啮合处的工作面即齿高与齿宽上的剥蚀现象不大于20％。

（3）齿轮装配后啮合必须正确，其接触面积应符合表1的规定。

（4）齿轮啮合的侧间隙应符合表2的规定。

（5）齿轮啮合的顶尖隙为～（m为法向模数）。

（6）用压铅法检查齿轮的侧间隙和顶间隙如不符合第（4）和第（5）条规定者，可按表2及第（4）条修正中心距来实现（7）两齿轮的中心距极限偏差应符合表3规定。

（8）齿轮中心线在齿宽上的平行度不大于表4规定（9）齿轮轮缘的径向跳动不大于表5规定3. 圆锥齿轮（1）齿轮必须光滑无毛刺、伤痕、裂纹等缺陷。

（2）齿轮轴中心线夹角极限偏差符合表7规定。

（3）齿轮中心线的位移不大于表8规定，其位移度检查方法见图4。

≤200＞200～320 ＞320～500 ＞500～800 71～1681～169～16图1圆锥齿轮中心线位移度的检查方法(4)齿轮啮合的侧间隙应符合表9规定名称节圆锥母线长度≤50＞50～80 ＞80～120＞120～200＞200～320＞320～500＞500～800侧间隙(5)齿轮啮合的顶尖隙为～。

（m为大端模数）(6)齿轮节圆锥顶的位移度不大于表10规定。

精度等级端面模数1～＞～6 ＞6～10 ＞10～16 ＞16～307－－－89－－－(7)用涂色法检查齿轮的啮合区域，正确啮合的接触斑点应布满于大齿轮齿侧面的中间部分，并接近于小端，其接触面积应符合表11的规定。

表11名称精度等级789接触面积沿齿高不少于（％）605040沿齿宽不605040(8)齿轮因啮合不贴实，可在大齿轮上修正齿形来调整，其修正极限面积应符合表12的规定。

行星摆线针轮减速机维护检修规程一、范围使用于卧式、立式行星摆线针轮减速机维护和检修.二、结构简述行星摆线针轮减速机主要由输出轴、紧固环、机座、针齿销、针齿套、摆线轮、针齿壳、法兰盘、间隔环、销套、销轴、偏心套、输入轴，电机等组成.三、设备的维护日常维护1。

格按操作规程进行操作，按时做好运行记录.2.格执行《设备润滑管理制度》，认真做到“五定”、“三级过”。

3。

时检查轴承温度，轴承的最高温度不得超过70℃，发现超温查找原因及时处理。

4。

时检查轴封处泄露现象，如有滴漏及时处理。

5。

察电流表所示电流是否正常和稳定，并做好记录。

6。

备和现场要经常保持清洁，每班最少擦一次设备,及时消除跑、冒、滴漏。

紧急停车1.机器发生异常响声。

2。

突然振动过大。

3。

电机电流超过额定值、电机温升超过规定值。

4.输出轴联接器销扭断、变形.5.操作规程规定的其它紧急停车。

四、检修方法与质量标准针齿壳1.检查针齿销孔磨损情况,针齿销孔直径使用极限见下表：两端面垂直度为0.015mm。

摆线齿轮摆线齿轮轴向间隙伪.2—0.25mm。

橡胶密封橡胶圈橡胶密封圈应无裂纹、老化等缺陷，内外圆密封面平滑光洁。

每次拆装应更换.针齿套与针齿销针齿销与针齿套的间隙应符合下表规定:滚动轴承1。

应转动自如，无杂音，滚珠和滚柱及内外圈的表面应无麻点，锈痕及分层现象。

2。

轴承的拆卸和安装须用专用工具,严禁直接敲打.3.轴承与轴承座之间不允许放置垫片。

连轴器拆卸连轴器必须使用专用工具，严禁直接敲打。

润滑系统泵缸与柱塞径向间隙为0.03—0.05mm。

五、试车空负荷试车1。

油路畅通，油泵工作正常.2。

在额定转速下进行正，反向空载试验；时间不少于半小时。

3.运转平稳正常,不得有冲击，振动和不正常的响声。

负荷试车1.在额定负载和额定转速下,最高油温不超过85℃电机直联型最高油温不超过80℃。

2.减速机运转平稳正常，不得有冲击，振动和不正常的响声。

3.负荷试车不少于八小时。

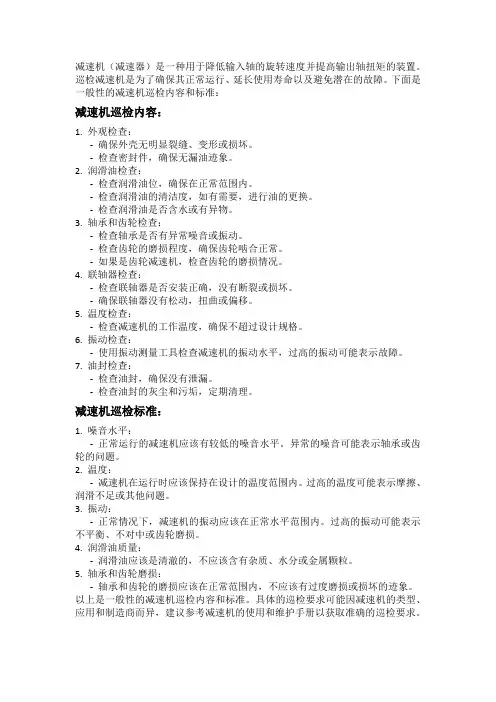

减速机（减速器）是一种用于降低输入轴的旋转速度并提高输出轴扭矩的装置。

巡检减速机是为了确保其正常运行、延长使用寿命以及避免潜在的故障。

下面是一般性的减速机巡检内容和标准：减速机巡检内容：1. 外观检查：-确保外壳无明显裂缝、变形或损坏。

-检查密封件，确保无漏油迹象。

2. 润滑油检查：-检查润滑油位，确保在正常范围内。

-检查润滑油的清洁度，如有需要，进行油的更换。

-检查润滑油是否含水或有异物。

3. 轴承和齿轮检查：-检查轴承是否有异常噪音或振动。

-检查齿轮的磨损程度，确保齿轮啮合正常。

-如果是齿轮减速机，检查齿轮的磨损情况。

4. 联轴器检查：-检查联轴器是否安装正确，没有断裂或损坏。

-确保联轴器没有松动，扭曲或偏移。

5. 温度检查：-检查减速机的工作温度，确保不超过设计规格。

6. 振动检查：-使用振动测量工具检查减速机的振动水平，过高的振动可能表示故障。

7. 油封检查：-检查油封，确保没有泄漏。

-检查油封的灰尘和污垢，定期清理。

减速机巡检标准：1. 噪音水平：-正常运行的减速机应该有较低的噪音水平。

异常的噪音可能表示轴承或齿轮的问题。

2. 温度：-减速机在运行时应该保持在设计的温度范围内。

过高的温度可能表示摩擦、润滑不足或其他问题。

3. 振动：-正常情况下，减速机的振动应该在正常水平范围内。

过高的振动可能表示不平衡、不对中或齿轮磨损。

4. 润滑油质量：-润滑油应该是清澈的，不应该含有杂质、水分或金属颗粒。

5. 轴承和齿轮磨损：-轴承和齿轮的磨损应该在正常范围内，不应该有过度磨损或损坏的迹象。

以上是一般性的减速机巡检内容和标准。

具体的巡检要求可能因减速机的类型、应用和制造商而异，建议参考减速机的使用和维护手册以获取准确的巡检要求。

减速机检修质量标准一、引言减速机是工业生产中常用的重要机械设备，它承担着传递动力、调节转速、改变转矩等功能。

为确保减速机的正常运转和延长其使用寿命，定期的检修是必不可少的。

本文旨在探讨减速机检修的质量标准，以指导从事减速机检修工作的人员，提高减速机的安全性和可靠性。

二、检修前的准备工作在进行减速机检修前，必须做好充分的准备工作，包括但不限于：1.获得准确的设备检修手册和技术资料；2.准备所需的检修工具和设备；3.确保工作场所通风良好，安全设施完备；4.确认停机时间和检修计划。

三、减速机检修的质量标准减速机检修的质量标准应包括以下几个方面：1. 检修流程•检修流程应符合标准化操作程序，确保每个步骤都能被正确执行。

•检修人员应具备相关技术和经验，能够熟练操作检修工具。

2. 零部件检查和更换•对减速机的各个零部件进行全面检查，判断是否需要更换。

•更换零部件时，应选择符合规格要求的原厂零件。

3. 润滑和密封•确保减速机各移动部件的润滑情况良好，润滑油应符合规定品牌和型号。

•检查减速机的密封件，保证密封性良好，防止润滑油泄漏。

4. 调试和试运转•在检修完成后，应按照规定步骤进行减速机的调试，确保各功能正常。

•进行试运转时，应注意观察减速机运转情况，及时发现并处理异常情况。

四、总结减速机检修质量标准的制定和执行对于保障减速机长期稳定运行至关重要。

只有严格按照标准流程进行检修工作，保证每个环节的质量和安全，才能提高减速机的运行效率和寿命。

希望本文的探讨能为相关工作人员提供参考，更好地开展减速机检修工作。

减速机点检标准及内容一、减速机基本检查1.检查减速机壳体有无裂纹、损伤、腐蚀等缺陷。

2.检查减速机轴承座有无裂纹、损伤、腐蚀等缺陷。

3.检查减速机轴有无裂纹、损伤、腐蚀等缺陷。

4.检查减速机齿轮有无磨损、损伤、点蚀等缺陷。

5.检查减速机轴承有无磨损、损伤、腐蚀等缺陷。

6.检查减速机润滑系统有无堵塞、损伤等缺陷。

二、减速机润滑系统检查1.检查润滑油油质情况，定期取样检查润滑油品质，发现油质变差及时更换。

2.检查润滑油油位，油位应保持在油标尺刻度范围内。

3.检查润滑油压力，发现压力异常及时调整或更换润滑油。

4.检查润滑油温，发现油温异常及时查找原因并处理。

三、减速机齿轮检查1.检查齿轮副的啮合情况，要求齿轮副的啮合精度高、平稳、无冲击、无异响。

2.检查齿轮的磨损情况，要求齿轮磨损均匀、无点蚀、无剥落等现象。

3.检查齿轮的接触斑点，要求齿轮接触斑点分布均匀、颜色一致。

4.检查齿轮的轴向位移和径向跳动，要求位移和跳动值在规定范围内。

四、减速机轴承检查1.检查轴承座的外表是否平整、光滑，有无裂纹、损伤等缺陷。

2.检查轴承座的螺栓是否紧固、有无松动、损伤等缺陷。

3.检查轴承的游隙是否在规定范围内，有无异常声响。

4.检查轴承的温升是否正常，发现温度过高及时停机检查。

五、减速机密封性检查1.检查密封件是否完好、有无磨损、老化等缺陷。

2.检查密封件是否紧固、有无松动、损伤等缺陷。

3.检查密封件的工作环境，要求环境清洁、无杂物、无油脂等。

4.检查密封件的磨损情况，要求磨损均匀、无剥落等现象。

六、减速机运行检查1.检查减速机的振动情况，要求振动幅度在规定范围内。

2.检查减速机的噪音情况，要求噪音在规定范围内。

3.检查减速机的温升情况，要求温度在规定范围内。

4.检查减速机的负载情况，要求负载在规定范围内。

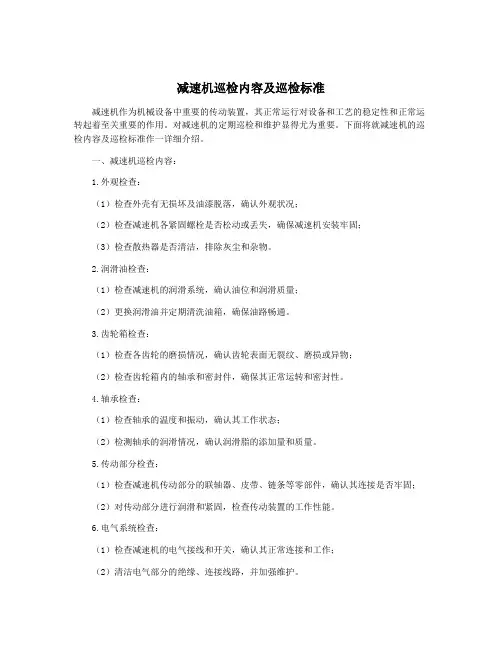

减速机巡检内容及巡检标准减速机作为机械设备中重要的传动装置，其正常运行对设备和工艺的稳定性和正常运转起着至关重要的作用。

对减速机的定期巡检和维护显得尤为重要。

下面将就减速机的巡检内容及巡检标准作一详细介绍。

一、减速机巡检内容：1.外观检查：（1）检查外壳有无损坏及油漆脱落，确认外观状况；（2）检查减速机各紧固螺栓是否松动或丢失，确保减速机安装牢固；（3）检查散热器是否清洁，排除灰尘和杂物。

2.润滑油检查：（1）检查减速机的润滑系统，确认油位和润滑质量；（2）更换润滑油并定期清洗油箱，确保油路畅通。

3.齿轮箱检查：（1）检查各齿轮的磨损情况，确认齿轮表面无裂纹、磨损或异物；（2）检查齿轮箱内的轴承和密封件，确保其正常运转和密封性。

4.轴承检查：（1）检查轴承的温度和振动，确认其工作状态；（2）检测轴承的润滑情况，确认润滑脂的添加量和质量。

5.传动部分检查：（1）检查减速机传动部分的联轴器、皮带、链条等零部件，确认其连接是否牢固；（2）对传动部分进行润滑和紧固，检查传动装置的工作性能。

6.电气系统检查：（1）检查减速机的电气接线和开关，确认其正常连接和工作；（2）清洁电气部分的绝缘、连接线路，并加强维护。

二、减速机巡检标准：1.巡检频率：（1）常规巡检：每月进行一次外观检查、润滑油检查和齿轮箱检查；（2）定期巡检：每季度进行一次轴承检查、传动部分检查和电气系统检查。

2.巡检人员：（1）常规巡检可以由设备操作人员进行，重点在于外观、润滑油和齿轮箱的检查；（2）定期巡检建议由专业技术人员进行，重点关注轴承、传动部分和电气系统的检查。

3.巡检记录：（1）对于每次巡检都应有详细的巡检记录，包括巡检时间、内容、发现的问题及处理情况；（2）对于发现的问题应及时进行整改，并在巡检记录中备注整改情况。

4.巡检结果评定：（1）对于巡检结果应进行评定，并根据评定结果制定下一步维护计划；（2）对于发现的故障问题和隐患，应及时进行处理和维修，确保减速机的可靠运行。

减速机维护检修规程第一章检修周期及内容1检修周期：连续运转6个月停机检修一次。

2检修内容：（1）解体检查、清除机件和齿轮箱内的油垢及杂物，分析更换润滑油。

（2）检查齿轮的裂纹、磨损及啮合情况，严重者进行检修或更换。

（3）检查轴承及轴瓦间隙的状态，并进行检修和调整，（4）检修，调整靠背轮及皮垫或更换。

第二章拆卸3．拆卸前的准备工作：（1）放掉齿轮箱内润滑油。

（2）拧下减速箱盖子与减速箱法兰连接处的螺栓。

4拆卸时，用吊索拴住减速箱盖子，用起重工具吊下。

5检查齿轮及轴承各部间隙做好记录，并将齿轮取出，清洗擦干仔细进行检查。

6清除减速箱内部的油垢和脏物。

第三章各部件的检查及检修质量标准一齿轮及壳体7齿轮牙齿磨损其厚度达30％时必须更换。

8由于牙齿受挤压而产生钓毛刺应铲除夕使之光滑。

牙齿有裂纹或断裂现象，必须更换。

9上盖与壳体法兰结合面应光滑，保证安装后的严密，用涂红油检查每100毫米范围的表面上，应有10〜重2点接触痕迹应用刮刀进行刮研。

二滚动轴承：10测量其滚珠（滚柱）的间隙，其磨损允许最大间隙一般如表1规定。

11滚动轴承内径与轴的配合、外径与外壳的配合应符规定。

12滚珠或滚柱的表面上，带有无法消除的缺陷时，如麻点、黑斑点、锈痕及分层现象等应更换。

13不可分开的轴承外壳与轴承间的间隙超过规定时，应更换轴承，或将轴承外圆车大，镶入套筒，套筒的内圆则应按与轴承配合所需的尺寸加工。

对可分的—轴承外壳，可适当将其接合面锉去一些。

14轴承与轴承外壳间，不允许放置垫片。

15轴承的取下或安装，压入配合时，可预先将轴承用80°C〜90°C的热油进行加热多然后很易取下或安装。

安装时必须以套管加软垫均匀地敲打轴承内箍。

严禁直接敲打轴承，或将力加到滚珠或滚轴上。

三滑动轴承：16轴瓦间隙应符合表2规定。

217用涂红油的方法检查轴和轴瓦承力面的接触情况。

要求接触面积每平方厘米应有2块印色，且在下轴瓦中部60。
