第八章 平键、花键联接的公差与检测(1学时)※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※本次课内容：1. 平键、半圆键联接的公差与配合；2. 矩形花键联接的定心方式及极限与配合；3. 键槽和花键的形位公差和表面粗糙度；4. 花键的标注 ；5. 小结。
要求熟练掌握的重点内容：1.平键的配合； 2.矩形花键联接的定心方式； 3.矩形花键联接的配合。
4. 花键的标注本次课教学方法：以多媒体为辅助教学手段。
课外作业：习题：8-2、8-3、8-5备注：教具（花键量规）。
※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※具体内容的详细教案如下： （加黑字表示板书内容或应有板书的地方）第一节 平键联接的公差与配合一、 概述注：简单讲解平键联接用途和种类二、 键联接的公差与配合键是通过键的侧面与轴槽和轮毂槽的相互挤压来传递扭矩的，因此，键联接的主参数是键宽b 。
键是标准件，故采用基轴制。
在平键和半圆键联接中，配合尺寸是键和键槽宽度，见教材图8-1所示（见课件）。
为适用于不同的工作要求，对平键和半圆键：键宽只有h8一种公差带键槽宽和毂槽宽各规定三种公差带 注：结合下图和教材表8－1和图8－2（见课件）说明三种配合的公差带关系和配合的应用。
国标规定 各构成三种配合 （三种联接）（见课件）国标推荐键槽、轮毂槽的键槽宽b 两侧面粗糙度参数Ra 值为1.6～3.2μm ，键槽底面、轮毂槽底面的表面粗糙度参数Ra 值为6.3μm 。
第二节 花键联接一、概述花键按齿形状的不同可分为：矩形花键、渐开线花健和三角形花键，如下（见课件）所示。
与平键相比，花键有如下优点：（1）载荷分布均匀，承载能力强，可传递更大的扭矩；（2）导向性好；（3）定心精度高，满足了高精度场合的使用要求。
正因为与平键相比花键有以上的优点，花键被广泛使用在机器中。
花键联接分为固定联结与滑动联结两种。

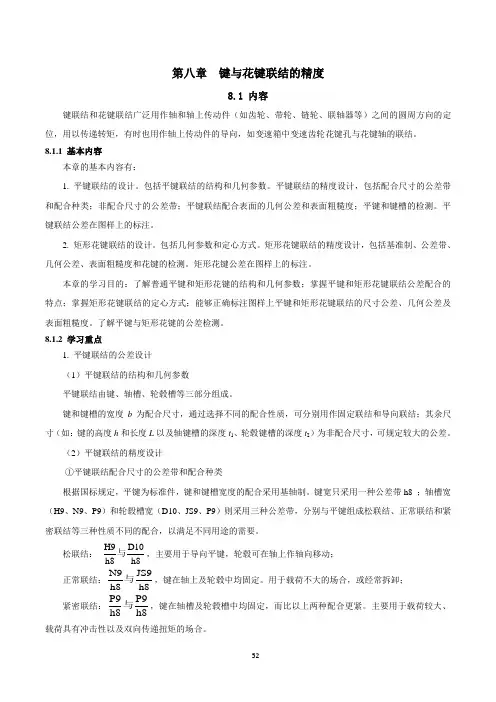

第八章键与花键联结的精度8.1 内容键联结和花键联结广泛用作轴和轴上传动件（如齿轮、带轮、链轮、联轴器等）之间的圆周方向的定位，用以传递转矩，有时也用作轴上传动件的导向，如变速箱中变速齿轮花键孔与花键轴的联结。
8.1.1 基本内容本章的基本内容有：1. 平键联结的设计。
包括平键联结的结构和几何参数。
平键联结的精度设计，包括配合尺寸的公差带和配合种类；非配合尺寸的公差带；平键联结配合表面的几何公差和表面粗糙度；平键和键槽的检测。
平键联结公差在图样上的标注。
2. 矩形花键联结的设计。
包括几何参数和定心方式。
矩形花键联结的精度设计，包括基准制、公差带、几何公差、表面粗糙度和花键的检测。
矩形花键公差在图样上的标注。
本章的学习目的：了解普通平键和矩形花键的结构和几何参数；掌握平键和矩形花键联结公差配合的特点；掌握矩形花键联结的定心方式；能够正确标注图样上平键和矩形花键联结的尺寸公差、几何公差及表面粗糙度。
了解平键与矩形花键的公差检测。
8.1.2 学习重点1. 平键联结的公差设计（1）平键联结的结构和几何参数平键联结由键、轴槽、轮毂槽等三部分组成。
键和键槽的宽度b为配合尺寸，通过选择不同的配合性质，可分别用作固定联结和导向联结；其余尺寸（如：键的高度h和长度L以及轴键槽的深度t1、轮毂键槽的深度t2）为非配合尺寸，可规定较大的公差。
（2）平键联结的精度设计①平键联结配合尺寸的公差带和配合种类根据国标规定，平键为标准件，键和键槽宽度的配合采用基轴制。
键宽只采用一种公差带h8 ；轴槽宽（H9、N9、P9）和轮毂槽宽（D10、JS9、P9）则采用三种公差带，分别与平键组成松联结、正常联结和紧密联结等三种性质不同的配合，以满足不同用途的需要。
松联结：H9D10h8h8与，主要用于导向平键，轮毂可在轴上作轴向移动；正常联结：N9JS9h8h8与，键在轴上及轮毂中均固定。
用于载荷不大的场合，或经常拆卸；紧密联结：P9P9h8h8与，键在轴槽及轮毂槽中均固定，而比以上两种配合更紧。
