第二节：单键联结的公差与配合 一、配合尺寸的公差与配合
1、配合种类 1）键传递扭矩是两个侧面。 2）其配合尺寸应是键宽b。 3）键是标准件，且同时与轴槽、轮毂槽配合， 所以配合种类应是机轴制。
2、配合性质
1）常用较松、一般、较紧的三种状态。 配合性质为：间隙、过渡、过盈三种。 2）如何确定配合性质：P210表11-2根据实际工作状态。 3）如何确定配合公差：P210表11-3，按国标确定 健视为轴，槽视为孔。
如下图P213图11-5
内径d=28；f7；7级精度； 评定基准A 圈E：d尺寸应遵守包容要求。即： 1）d处于MMC（最大实体状体）时， 必须是理想形状，即形状误差=0。 （MMS最大实体尺寸由f7的值决定） 2）只有d＜MMC时，才允许有形状误差。 （即形状误差应包容在f7限定变化的尺寸范围内）

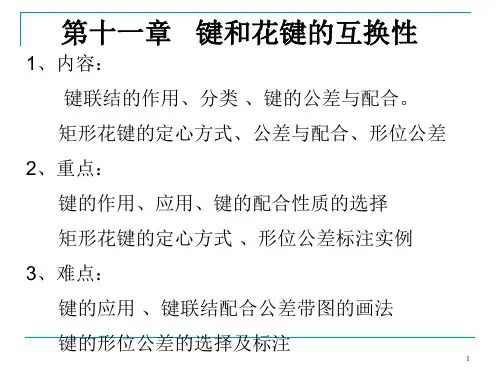

(互换性与测量技术基础)11键和花键的互换性

(互换性与测量技术基础)11键和花键的互换性
√ 花键的对称度和等分度公差一般适用于单项检验法。 √ 花键的等分度公差等于花键的对称度公差值。 √ 对较长的花键，可根据产品性能自行规定键侧对轴线
的平行度公差。 (4) 表面粗糙度有推荐值
花键在图面上的标注(大批量生产)
花键在图面上的标注(大批量生产)
图中最大实体原则的讨论
1、键槽宽B=7mm（MMS），基准 孔D=28mm（MMS），位置度为 0.02mm，作基准的孔的轴线不允 许浮动；
图面标注(单件小批量生产)
矩形花键的图样标注
• 矩形花键联结在图样上的标注，按顺序包括以下项目：键数 N，小径d，大径D，键宽B，花键的公差带代号以及标准代号
• 对N＝6，d＝23H7/f7，D＝26H10/a11，B＝6H11/d10的花键 标记如下：
花键规格：N×d×D×B 6×23×26×6
键和花键 的互换 性
1
键 国家标准
• GB/T 1095－2003《平键 键槽的剖面尺寸》 • GB/T 1096－2003《普通型 平键》 • GB/T 1144－2001《矩形花键尺寸、公差和检验
》
1. 键与花键的用途和种类 2. 单键联结的公差与配合 3. 矩形花键联结的公差与配合 4. 键和花键的检测
2、键槽宽B=7.09mm（LMS），基 准孔D=28mm（MMS），位置度为 0.02+0.09=0.11mm，作基准的孔 的轴线不允许浮动；
3、键槽宽B=7.09mm（LMS），基 准孔D=28.021mm（LMS），位置 度为0.02+0.09=0.11mm ，作基 准的孔的轴线允许浮动，最大浮 动量是0.021，即基准孔的直线 度公差为0.021
综合检验 适用于大批量生产，用量规检验。

11第十章 健与花键的公差解析

11第十章 健与花键的公差解析

`
Wang chenggang
二 基本尺寸 N d D B 三 矩形花键的定心方式 小径定心 四 基准制 基孔制
B
`
Wang chenggang
五 公差与配合 三种配合类型： 滑动配合：
间隙大，存储润滑油，便于移动
紧滑动配合：传递扭矩大时，应使应力分布 均匀，间隙小 固定配合： 六 精度 精密级用途 主要考虑定心精度及传递扭矩大小
`
Wang chenggang
常用键包括普通平键、 半圆键和钩头型楔键。 普通平键 普通平键分A型、B型、C型。 A型普通平键
A型普通平键
B型普通平键
`
C型普通平键
Wang chenggang
普通平键标记示例
A型（圆头）普通型平键，b=12 mm、h=8 mm、 L=50 mm，其标记为： GB/T 1096 键 12×8×50 C型（单圆头）普通型平键，b=18 mm、h=11 mm、L=100 mm，其标记为： GB/T 1096 键 C 18×11×100 注意：普通平键标记中A型键的“A”字省略不注， 而B型和C型要标注“B”和“C”。
解： 轴槽
16N9（ Js9(
0 -0.043
)
轮毂槽：
+0.021 -0.021
)
t=6 t1=4.3
d-t(
0 -0.2
)
d+t( +0.2 0 )
`
Wang chenggang
50(
0 -0.2
)
0 16N9（ -0.043 ） 0.02 A
3.2
3.2
+0.060 +0.041 )
φ 56r6(
2 当键长L与键宽b之比大于或等于8时，键宽b的两侧在 长度方向的平行度公差等级如下表

键的公差及检测

键的公差及检测

④ Φ80孔的圆柱度公差为0.008㎜
⑤ 左端面对Φ80孔的轴线的垂直度公差为0.01㎜ ⑥ 右端面对左端面的平行度公差为0.02㎜
5. 一个齿轮传动、重载、有冲击，采用平键联结，孔Φ70H7（+0.030） 轴Φ70M6（+0.030）。试在零件图中标尺寸公差、形位公差及表面 粗糙度。 解：① 键与轴槽联结较紧，键与轮毂槽联结较松 ② 查P198表10-2，b×h=20×12， t=7.5 t1=4.9 ， d+t1=74.9 ，d-t=62.5
-15 0 -19
-24 -10 -20 -29 -17 -29
a
-13 0 -21
b
-13 0 -21
c
满足三角形原则 ∴ 平面度误差不合格。
d
4. 试按公差框格标注各形位公差。
习题课4
① 圆锥面圆度公差为0.004㎜
② 圆锥面素线的直线度公差为0.0025㎜ ③ 圆锥面对Φ80孔轴线的斜向圆跳动公差为0.01㎜
键联结的公差与配合
轴的标注示例 （正常联结）
1、标注槽深d-t及 公差 2、标注槽宽b及公 差 3、标注对称度公差
0 52 -0.2
0 16N9（ -0.043 ） 0.02 A 3.2 3.2
4、标注表面粗糙度
+0.060 Φ58r6（+0.041） A
键联结的公差与配合
轮毂的标注示例 ：
1、标注轮毂深d+t1 及公差 2、标注槽宽b及公差 3、标注对称度公差 4、标注表面粗糙度
花键分项检测可用通用量具仪器或极限量规分别检测大径D、 小径d和键(键槽)宽b。大批量生产宜用花键综合量规检验。花键 综合量规只有通规，只控制花键孔(综合量规为花键轴)和花键轴

键的公差及检测

键的公差及检测

习题课1
习题课
1. 孔轴配合基本尺寸Φ=30㎜，TD=13µm，Td=9µm，Xmax=11µm， EI=0
试用图解法求孔轴极限尺寸，极限偏差，配合公差并判断其配合
性质。 解： ∵ EI=0 ES=EI+TD=0+13=13µm Xmax=ES-ei ei=ES-Xmax=13-11=2µm es=ei+Td=2+9=11µm dmax=Φ30+0.011=Φ30.011㎜ dmin=Φ30+0.002=Φ30.002㎜ Dmax=Φ30+0.013=Φ30.013㎜
t1 4.9
d t 62.5
Φ70 A
d t1 74.9
键联结的公差与配合
4、键与键槽的形位公差
（1）当键长与键宽比L/b≥8时，键宽在长度方向上的平行度公
差应按GB1184-1996选取，b≤6㎜时取7级，b≥8~36㎜取6级， b≥40㎜取5级。具体数值查P94 表4－6 （2）轴槽及轮毂槽的宽度b对轴及轮毂轴心线的对称度，一般可 按GB/T 1184-1996中对称度公差7~9级选取。当同时采用平键与
过盈配合连接，特别是过盈量较大时，则应严格控制键槽的对称
度公差，以免装配困难。查表时，公称尺寸是指键宽,具体数值 可查P94 表4－7。
键联结的公差与配合
5、表面粗糙度的选择：
① 键槽工作面(两侧面) 3.2, 6.3） ② 非工作面（键槽底面） Ra=6.3µm Ra=1.6~6.3µm （1.6,
查表10 3， 键b h 20 12 键槽宽b 20 0..022 0 074
t 7.50 0.2 t1 4.90 0.2
d t 62.50 0.2 d t1 74.9

11章 键和花键的互换性

11章 键和花键的互换性

单件小批量时，可用对称度控制。其标注方法如： P226图11-6
等分度公差EQS=对称度的公差值 如下图 表11-9
16
④
矩形花键的标注方式

矩形花键的标注代号按顺序表示为键数N、小径d、 大径D、键（键槽）宽B，其各自的公差带代号 或配合代号标注于各基本尺寸之后。
17 17
4.
矩形花键的检测

如下图P225图11-5
内径d=28；f7；7级精度； 评定基准A 圈E：d尺寸应遵守包容要求。即： 1）d处于MMC（最大实体状体）时， 必须是理想形状，即形状误差=0。 （MMS最大实体尺寸由f7的值决定） 2）只有d＜MMC时，才允许有形状误差。 （即形状误差应包容在f7限定变化的尺寸范围内）
如图示（P221图11-1）
3
三、键的应用 1、单键（3个零件的联结） 优点： 结构简单、容易制造、安装，满足一般要求。 缺点： 传递扭矩小，负荷分布不均匀，定心精度低。 2、花键（2个零件联结） 优点： 传递扭矩大，负荷分布均匀，导向、 定心、同轴度高。 缺点： 难加工，成本高。 3、键的应用： 键合理应用，应通过键与键孔的配合来完成。 通过配合精度，实现互换性。
22
2、花键的位置度公差应遵守最大实体要求 1）以小径d中心为基准， D孔或d轴的MMC下允许的形状公差。
2）以键宽B轴或B孔的MMC下允许的形状误差。
本质是：尺寸误差与形状误差有关！ 3、键与键槽对称度误差应遵守独立原则。 含义是：尺寸与形状、位置公差彼此无关。 本题既是：各自的键宽独立评价对称度公差。 4、花键的大径D应遵守独立的原则 本题是：花键大径D与形位公差无关。
（因B是滑动表面，须热处理，以提高硬度，提高抵抗磨损的能力）

键和花键公差配合

键和花键公差配合
心种类。同时经热处理后的内、外花键其小径可分别采用内 圆磨及成型磨进行精加工，因此可获得较高的加工及定心精
度。
图10-8 小径定心方式
第14页/共1424页
3．公差与配合 （1）内外花键尺寸公差带见表10-7
一般采用内花键槽的公差又分成拉削后热处理和拉削后不热处 理两种。
精密传动用的内花键当需要控制键侧配合间隙时，键槽宽的公 差带可选用H7（一般情况下选用H9）。
（a）
图10-5 花键类型 第9页/共924页
（b）
10.2.2 矩形花键连接 1．尺寸系列
在GB1144－87新标准中矩形花键共分轻、中二个系列。 轻系列的键数有6键、8键和10键三种，键数随小径增大而增 多，小径从23～112mm共15种规格。中系列的键数与轻系列相 同，小径从11～112mm共20种规格。轻、中系列合计35种规 格，其基本尺寸系列见图10-6和表10-5，其键槽截面形状和 尺寸见图10-7和表10-6。轻、中系列的键数、小径和键宽均 相同，但中系列的大径比轻系列的大，因此，中系列配合时 的接触面积大、承载能力强。
当内花键小径d的公差选用H6和H7时，允许与公差等级高一级
的外花键小径相配合。 外花键按装配的要求不同可分成滑动、紧滑动和固定三种形式。
尺寸d、D和B的精度等级选定后具体公差数值可根据尺寸大小
及精度等级查阅圆锥体的标准公差数值表及轴和孔的基本偏差数值
表。
第15页/共1524页
第16页/共1624页
（2）花键的形状和位置公差 在大批量生产条件下，为了便于采用综合量规进行检验，花键
的形位公差主要是控制键（键槽）的位置度误差（包括等分度误差 和对称度误差），并遵守最大实体原则。其标注法见图10-9，其公

键与花键的公差与配合

键与花键的公差与配合

键与花键的应用场景
键主要应用于轻载、低速、高精度要 求的场合，如钟表、精密仪器等。
花键则适用于中载、中速、较高精度 要求的场合，如汽车、摩托车等机械 传动系统。
键与花键的配合方式
配合方式
键与轴槽和轮毂槽的配合主要采用基 孔制或基轴制，根据不同的使用要求 选择合适的配合方式。
配合等级
根据传递扭矩的大小和精度要求，选 择不同的配合等级，常用的有间隙配 合、过渡配合和过盈配合。
轻量化设计，可靠性高
详细描述
在某航空发动机中，键与花键的配合采用了轻量化设计，同时可靠性极高。由于航空发 动机对重量和性能的要求极为苛刻，因此对键与花键的设计和加工提出了极高的要求。 通过采用先进的材料和加工技术，实现了键与花键的轻量化设计，同时保证了其可靠性
和耐久性，为航空发动机的安全运行提供了保障。
度、高度等。
键与花键的尺寸公差根据不同的 配合类型和用途进行规定，以确 保键与花键的装配精度和互换性。
尺寸公差的选择需要考虑生产条 件、装配要求和制造成本等因素。
键与花键的位置公差
01
位置公差是控制键与花键相对位置的允许变动量，如平行度、 垂直度、同轴度等。
02
位置公差的选择需要考虑键与花键的工作性能和装配要求，以
检验法
通过检验样件或标准件对键与花键进行对比检验，以判断其是否合 格。
试验法
对键与花键进行功能性试验，以验证其是否满足使用要求。
质量控制
严格控制加工工艺
确保加工过程中各项工艺参数符合要求，以获得 稳定的加工质量。
定期检测设备精度
对加工设备进行定期检测和维护，确保设备精度 符合要求。
加强员工培训
提高员工技能水平和工作责任心，确保加工质量 得到有效控制。

键花键的公差与配合

键花键的公差与配合
解决方案
重新设计键花键，优化尺寸和公差，提高配合精度。
案例二：某汽车传动系统的键花键设计
总结词
高强度和耐磨性要求
详细描述
某汽车传动系统中的键花键需要承受高强度和耐磨性要求，以确保 长期稳定运行。
解决方案
采用高强度材料和表面处理技术，优化设计以满足高强度和耐磨性 要求。
案例三：某航空发动机的键花键优化
配合选择
根据工作条件
根据轴和孔的工作条件，如载荷、转速、温度 等，选择合适的配合类型。
根据材料特性
根据轴和孔的材料特性，如硬度、弹性模量、 热膨胀系数等，选择合适的配合类型。
根据装配要求
根据轴和孔的装配要求，如装配方法、装配尺寸链等，选择合适的配合类型。
04 键花键的加工与检测
加工方法
切削加工
总结词
01
轻量化和高性能要求
详细描述
02
某航空发动机中的键花键需要满足轻量化和高性能要求，以降
低油耗和提高发动机效率。
解决方案
03
采用先进的轻量化材料和优化设计，提高键花键的性能和效率。
感谢您的观看
THANKS
运行稳定性。
影响因素
键宽公差的大小受到多种因 素的影响，包括原材料的宽 度偏差、热处理变形以及加
工过程中的累积误差等。
控制方法
为了减小键宽公差，需要加 强原材料的质量控制，优化 热处理工艺和加工工艺，以 及采用先进的测量设备和测 量方法等措施。
03 键花键的配合
配合类型
01
过盈配合
利用材料的弹性变形能力，使内 孔与轴的外径之间产生过盈，实 现固定连接。
角度尺
用于测量键花键的角度。
游标卡尺
用于测量键花键的外径、内径和槽宽等尺寸。

键和花键的公差

键和花键的公差

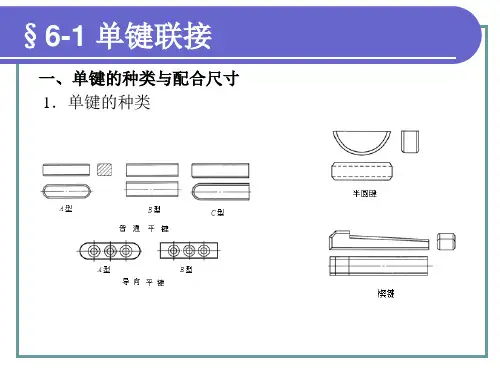

§6-1 单键联接
一、单键的种类与配合尺寸 1．单键的种类
2．单键的配合尺寸
二、普通平键的公差与配合 1．平键和键槽配合尺寸 的公差带与配合种类
2．平键与键槽非配合尺寸的公差带
三、键槽尺寸和公差的标注
§6-2 花键联结
一、花键联接的作用与特点 1）定心精度高。 2）导向性能好。 3）承载能力强。 4）联接可靠。 二、矩形花键的尺寸系列
三、矩形花键联接的几何参数与定心方式
四、矩形花键联接的极限与配合
五、矩形花键联接的几何公差和表面粗糙度要求 1．花键的几何公差
2．表面粗糙度要求
矩形花键的表面粗糙度参数一般是标注Ra的上限值要 求。矩形花键的表面粗糙度Ra参数及的上限值一般这样 选取：内花键的小径表面不大于0.8 μm，键侧面不大于 3.2μm，大径表面不大于6.3μm。外花键的小径表面不大 于0.8μm，键侧面不大于0.8μm，大径表面不大于3.2μm。

六、花键参数的标注
矩形花键联接在图纸上的标注，按顺序包括以下项 目：键数N、小径d、大径D、键宽（键槽宽）B标注顺 序表示为键数N×小径d×大径D×键宽（键槽宽）B。

11章键和花键的互换性解析

11章键和花键的互换性解析
12
二、矩形花键的公差与配合 1、采用基孔制（国标定） 目的：减少拉刀数目。 （拉刀制造复杂，成本高） 2、花键工作形式 1）滑动、紧滑动： 花键套可改变轴向位置 （如常见的双联滑移齿轮） 2）固定：只传递扭矩。 （传递的力大，精度高） 3、配合性质
通过改变花键轴的d 、B 的公差达到滑动或固定。
4、花键常用的配合性质 见P225表11-7不同的装配形式， 配合性质不同。 例：一般用途，均是基孔制， 滑动配合。如下图
根据大径D、小径d、键宽B的 尺寸，查出极限偏差，可计 算出配合间隙。
13
三、矩形花键的形位公差
主要是小径d形状公差、键槽 位置、对称度、等分度公差。
（一）小径d的极限尺寸应 遵守包容要求圈E。如图
检测内、外花键时，如果花键综合量规能通过，而 单项止端量规不能通过，则表示被测内、外花键合 格。反之，即为不合格
19 19
第十一章课上思考题
一、填空题： 1、键传递扭矩是两个（ 侧面 ），所以其配合尺寸应是 （键宽b）尺寸。键的其余尺寸均是（ 非配合尺寸 ）尺寸。 2、键是标准件，而且同时与（ 轴槽 ）和（ 轮毂槽 ）配 合，所以配合的种类应采用（ 基轴制 ）。 3、矩形花键的三种定心方式是用（ 小径d ）、（ 大径D ） 和键宽B。国家标准规定，矩形花键用（ 小径d ）定心。 4、矩形花键的三种（ 定心 ）方式是用大径D、小径d和 键宽B。（ 国家标准 ）规定，矩形花键用小径d（ 定心 ）。
0.084 0
3、6H11/f9
6
7
8
9
10
11
第三节：矩形花键联结的公差与配合
一、矩形花键的定心方式 1、矩形花键联结的主要功能 保证内外花键的同轴度和传递扭矩运动。 2、主要参数： 大径D、小径d、键宽B。如图示 3、三种定心方式：大径D、小径d、键宽B

键与花键的公差配合及选用

键与花键的公差配合及选用

项目4 键与花键的公差配合及选用
2. 矩形花键的尺寸公差与配合
矩形花键的尺寸公差采用基孔制，以减少拉刀的数目。 内、外花键小径、大径和键宽（键槽宽）的尺寸公差带分为一般用 和精密传动用两类，参下表。 一般用的内花键槽宽规定了拉削后热处理和不热处理两种公差带。 标准规定，按装配型式分滑动、紧滑动和固定三种配合。前两种在工作 过程中，既可传递扭矩，且花键套还可以在轴上移动，后一种只用来传 递扭矩，花键套在轴上无轴向移动。 花键尺寸公差带选用的一般原则:定心精度要求高或传递扭矩大时， 选用精密传动用尺寸公差带。反之，可选用一般用的尺寸公差带。
平键联接是由键、轴、轮毂三个零件组成的，平键连接结合尺寸有键宽与键槽 宽（轴槽宽和轮毂槽宽）b、键高h、槽深（轴槽深t1 、轮毂槽深t2 ）、键和 槽长L等，平键连接通过侧面相互接触来传递扭矩。
键和键槽的 宽度是配合尺寸， 国家标准规定了 较严格的公差， 其余尺寸为非配 合尺寸，规定较 松的公差。
普通平键键槽的剖面尺寸
项目4 键与花键的公差配合及选用
知识点3. 花键连接的公差 1. 矩形花键连接的几何参数与定心方式
1） 矩形花键连接的几何参数
矩形花键的主要尺寸有三个，即大径D、小径d、键宽（键槽宽）B。
矩形花键的主要尺寸
项目4 键与花键的公差配合及选用
2）矩形花键的定心方式
花键连接中主要尺寸有三个， 为了保证使用性能，改善加 工工艺，只能选择一个结合 面作为主要配合面，对其规 定较高的精度，以保证配合 性质和定心精度，该表面称 为定心表面。
普通平键的三种配合及应用
配合种 类
较松联 结
尺寸b的公差带
键
键槽
轮毂 槽
应用
键在轴上及轮毂中均能滑动，主要用于导向平键， H9 D10 轮毂可在轴上移动。

机械基础 第十一章 键

机械基础 第十一章 键
