12h9=12
+0 − 0.043
12N9=12
+0 − 0.043
12Js9= 12
+0.0215 − 0.0215
11
4)求槽宽深度 (查表11-3) 轴槽深t= 50
+ 0. 2
轮毂槽深t1= 3.3
+ 0 .2 0
解2、确定相应对称度公差及粗糙度值。
(P212三段叙述,b≥8时)按6级,取键槽两侧对 称度公差=0.018um (P214表11-9,用花键的) 键槽两侧Ra=1.6~3.2,取3.2,键槽底取6.3 R =1.6~3.2 3.2 6.3 解3、画出键与键槽配合公差带图。
14
解1、槽宽及槽深基本尺寸及上下偏差。
1)求槽宽由已知条件:键宽b=20,键高h=12 槽宽=键宽=b=20 故: 2)求配合性质由已知条件知:键固定、载荷大, 查:P210表11-2(用较紧联结) 键为 h9; 轴槽 P9; 毂槽 P9 配合性质为: 键与轴20P9/h9;键与毂:20P9/h9 3)求出上下偏差 查表11-3,11-4
4

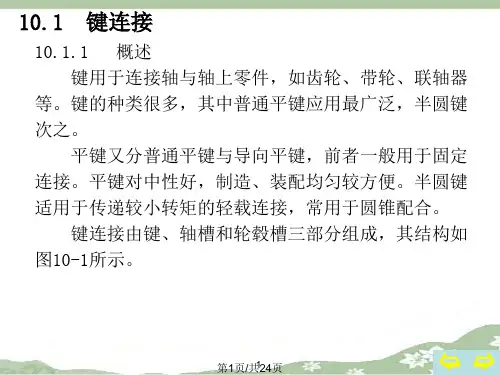

第二节:单键联结的公差与配合 一、配合尺寸的公差与配合
1、配合种类 1)键传递扭矩是两个侧面。 2)其配合尺寸应是键宽b。 3)键是标准件,且同时与轴槽、轮毂槽配合, 所以配合种类应是机轴制。
2、配合性质
1)常用较松、一般、较紧的三种状态。 配合性质为:间隙、过渡、过盈三种。 2)如何确定配合性质:P210表11-2根据实际工作状态。 3)如何确定配合公差:P210表11-3,按国标确定 健视为轴,槽视为孔。
如下图P213图11-5
内径d=28;f7;7级精度; 评定基准A 圈E:d尺寸应遵守包容要求。即: 1)d处于MMC(最大实体状体)时, 必须是理想形状,即形状误差=0。 (MMS最大实体尺寸由f7的值决定) 2)只有d<MMC时,才允许有形状误差。 (即形状误差应包容在f7限定变化的尺寸范围内)
