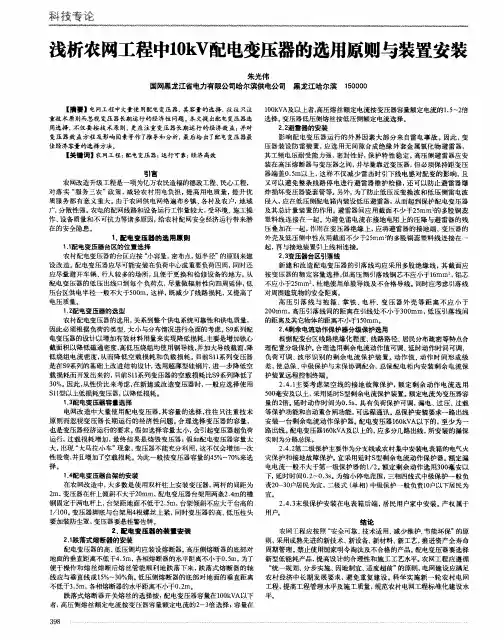

农网改造工程的配电变压器选择

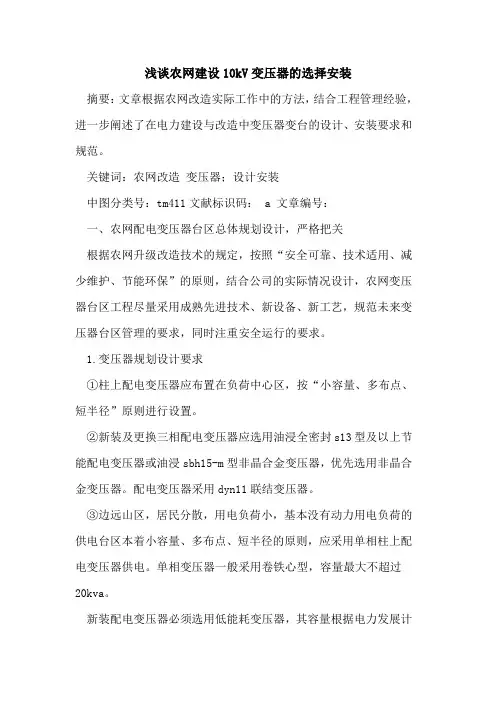

浅谈农网建设10kV变压器的选择安装摘要：文章根据农网改造实际工作中的方法，结合工程管理经验，进一步阐述了在电力建设与改造中变压器变台的设计、安装要求和规范。

关键词：农网改造变压器；设计安装中图分类号：tm411文献标识码： a 文章编号：一、农网配电变压器台区总体规划设计，严格把关根据农网升级改造技术的规定，按照“安全可靠、技术适用、减少维护、节能环保”的原则，结合公司的实际情况设计，农网变压器台区工程尽量采用成熟先进技术、新设备、新工艺，规范未来变压器台区管理的要求，同时注重安全运行的要求。

1.变压器规划设计要求①柱上配电变压器应布置在负荷中心区，按“小容量、多布点、短半径”原则进行设置。

②新装及更换三相配电变压器应选用油浸全密封s13型及以上节能配电变压器或油浸sbh15-m型非晶合金变压器，优先选用非晶合金变压器。

配电变压器采用dyn11联结变压器。

③边远山区，居民分散，用电负荷小，基本没有动力用电负荷的供电台区本着小容量、多布点、短半径的原则，应采用单相柱上配电变压器供电。

单相变压器一般采用卷铁心型，容量最大不超过20kva。

新装配电变压器必须选用低能耗变压器，其容量根据电力发展计划选定，一般按5年考虑，严禁使变压器长期处于过负荷或“大马拉小车”的状态。

为提高供电系统可靠性和供电质量，农村配电变压器的选用，必须根据实际负荷的类型、大小与分布情况进行全面的考虑。

改造前，农村还有一部分高损耗的变压器sjn、s7变压器在运行。

实践表明，配电变压器的损耗约占配电网中总损耗量的30%左右，比例相当高，因此，选用新型的节能型变压器改造台区，为了更好地节能降损，采用sbh15非晶合金变压器，空载损耗小，空载电流比s9下降40%-60%，负载损耗比s9、s7下降20%-30%，在2010年农网改造中文山市改造53台变压器容量为3780kva。

通过农网升级改造，原来的高损耗配电变压器已基本退出运行、淘汰，公司sjn、s7型系列配电变压器已经全部更换完毕。

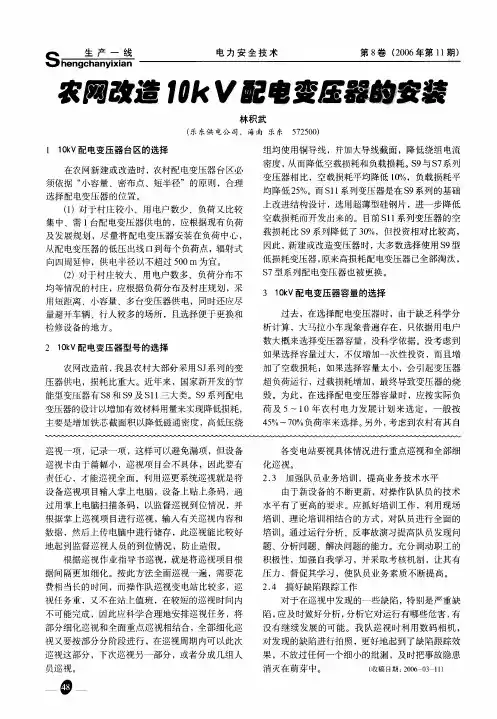

10kV配电变压器的选择及安装【摘要】随着我国电力事业的发展和电网改造的深入,电力用户对变压器的要求越来越高,对配电变压器的性能水平也有了新的要求。

10kV 配电变压器是比较常用的变压器类型,广泛应用于工厂、办公大楼以居民楼群中。

本文具体分析研究了10kV配电变压器的选择及安装。

【关键词】10kV配电变压器选择安装10kV配电网络建设过程中,配电变压器的选择及安装是一个重要环节,为了使配电变压器的分布达到结构合理、供电可靠、运行经济、维修方便,符合配电网络安全供电可靠性、连续稳定运行的要求,配电变压器的选择及安装尤为重要。

一、10kV配电变压器的选择1、10kV配电变压器台区位置的选择（1）配变台区位置选择的总体原则。

尽量靠近负荷中心;尽量靠近电源侧;进出线方便;尽量避开污秽源或设在污秽源的上风侧; 尽量避开振动、潮湿、高温及有易燃易爆危险的场所;设备运输方便;具有扩建和发展的余地。

总之,配电变压器安装位置的选择, 关系到保证低压电压质量、减少线损、安全运行、降低工程投资、施工方便及不影响市容等, 应从实际出发, 全面考虑。

（2）农村1 0 K V配电台区的选择。

农村配电变压器台区必须依据“小容量、密布点、短半径”的原则, 合理选择配电变压器的位置。

对于村庄相对较小、用电户数少、负荷又比较集中、需一台配电变压器供电的,应根据现有负荷及发展规划,尽量将配电变压器安装在负荷中心,从配电变压器的低压出线口到每个负荷点,尽量做辐射性向四周延伸,供电半径以不超过500m为宜。

对于村庄较大、用电户数多、负荷分布不均等情况的村庄, 应根据负荷分布及村庄规划,采用短距离、小容量、多台变压器供电,同时还应尽量避开车辆、行人较多的场所, 且选择便于更换和检修设备的地方。

2、10KV配电变压器的选择（1）10kV 配电变压器型号的选择以前的配电变压器大都采用高损耗SJ系列的变压器供电, 损耗比重大。

近年来,国家新开发的新型节能型变压器有S8和S9及S11三大类。

配电变压器低压侧无功补偿容量选择为了提高功率因数，减少电能损耗，增强供电能力，在农网改造中，应对100kVA及以上配电变压器在低压侧安装容量为配变额定容量8%左右的补偿电容器进行无功补偿。

但许多人认为按配电变压器容量的8%配置补偿容量太小，不足以补偿低压侧所有的无功负荷，配变高压侧功率因数提高不大。

其实，这是一种误解，因为配变低压侧无功补偿，作用仅限于减少变压器本身及以上配电网的功率损耗，凡是向负荷输送的无功功率，由于仍然要经过低压线路的电阻和电抗，配电线路上产生的功率损耗并未减少。

所以，配变低压侧无功补偿容量选择过大是无益的。

而只有采取配变低压侧补偿和用户端就地补偿相结合的补偿方式才可以在提高功率因数的同时，减少低压线路损耗，取得最佳的经济效益。

配变低压侧补偿容量过大不但不经济，而且在变压器空载运行时，或者负荷较轻时，还会造成过补偿，使功率因数角超前、无功功率向电力系统倒送和电源电压升高。

功率因数角超前的坏处是：(1)电容器与电源仍有无功功率交换，同样减少电源的有功出力。

(2)网络因传输容性无功功率，仍会造成有功损耗。

(3)白白耗费了电容器的设备投资。

另外，如补偿电容过大，当电源缺相时有可能发生铁磁谐振过电压，烧毁电容器和变压器。

所以，配变低压侧补偿容量过大不但不经济，而且还会影响设备的安全运行。

根据以上分析，配变低压侧集中无功补偿根据功率因数的需求选择不科学，补偿容量不应过大。

为了防止发生过补偿现象，配变低压侧无功补偿原则为：其补偿容量不应超过配变的无功功率。

变压器总的无功功率：Qb=Qb0+QbH·(S/Se)2Qb=[I0%/100+Ud%/100·(S/Se)2]·Se(1)式中Qb0-变压器空载无功功率，kvarQbH-变压器满载无功功率，kvarI0%-变压器空载电流百分数S-变压器实际负荷，kVASe-变压器额定容量，kVA为应用方便，把变压器负载时总无功功率与额定容量之比的百分数称作ΔQb，则满负载时：ΔQb%=Qb/Se·100%=I0%+Ud%(2)根据国标GB/T6451－1995《三相油浸式电力变压器技术参数和要求》的规定，对于10kV配变，空载电流I0%为0.9%～2.8%，Ud%为4%～4.5%，故其变压器总的无功功率约占变压器容量的7.3%。

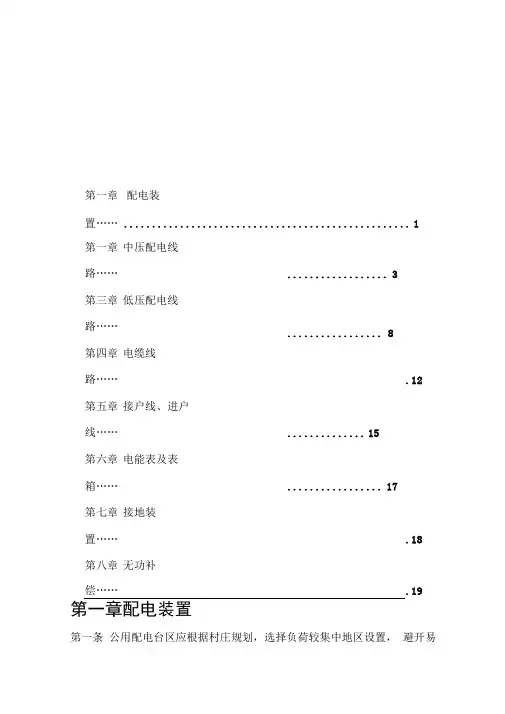

第一章置......配电装 (1)第一章中压配电线路 (3)第三章低压配电线路…… (8)第四章电缆线路 (12)第五章接户线、进户线 (15)第六章电能表及表箱 (17)第七章接地装置 (18)第八章无功补偿 (19)第一章配电装置第一条公用配电台区应根据村庄规划，选择负荷较集中地区设置，避开易爆、易燃、污秽严重及地势低洼地带；高压进线、低压出线方便；便于施工、运行维护。

第二条新安装的公用配电变压器应按“小容量、密布点、短半径” 的原则进行建设与改造，一律选用S11及以上系列产品。

推荐使用可调容式变压器和非晶合金变压器，降低损耗，提高变压器使用效率。

配变容量应按3-5年发展规划选择。

第三条安装在室内的配电变压器，室内应有良好的自然通风。

可燃油油浸变压器室的耐火等级应为一级。

变压器外廓距墙壁和门的最小净距不应小于表1规定。

表1可燃油油浸变压器外廓与变压器室墙壁和门的最小净距第四条配电室内应留有维护通道：固定式配电屏为单列布置时，屏前通道为 1.5m;固定式配电屏为双列布置时，屏前通道为2.0m ;屏后和屏侧维护通道为1.0m，有困难时可减为0.8m。

配电室的长度超过7.0m时，应设两个出口，并应布置在配电室两端，门应向外开启；成排布置的配电屏其长度超过 6.0m 时，屏后通道应设两个出口，并宜布置在通道的两端。

第五条315kVA及以下的变压器，宜米用柱上式安装，315kVA以上的变压器，宜采用室内安装。

当采用箱式变压器时，应综合考虑使用性质、周围1环境等条件。

第六条柱上安装的变压器，其底座距地面不小于 2.5m。

第七条变压器低压侧至配电盘，应采用铜芯电缆，电缆截面按照变压器容量和负荷大小确定；低压套管侧、低压配电盘侧采用合适的接线端子连接电缆，电缆中间不允许有接头，电缆两端连接前均应途中性凡士林。

第八条敷设电缆时，不应使电缆在支架上及地面上摩擦拖拉，电缆的最小弯曲半径为电缆直径的10 倍，电缆应排列整齐、不交叉、固定良好、并装设标示牌，电缆终端头应由熟悉人员来做，并达到有关标准要求。

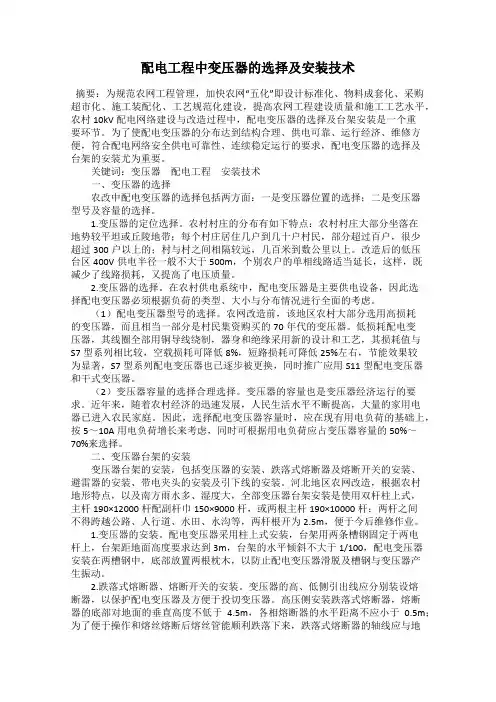

配电工程中变压器的选择及安装技术摘要：为规范农网工程管理，加快农网“五化”即设计标准化、物料成套化、采购超市化、施工装配化、工艺规范化建设，提高农网工程建设质量和施工工艺水平，农村10kV配电网络建设与改造过程中，配电变压器的选择及台架安装是一个重要环节。

为了使配电变压器的分布达到结构合理、供电可靠、运行经济、维修方便，符合配电网络安全供电可靠性、连续稳定运行的要求，配电变压器的选择及台架的安装尤为重要。

关键词：变压器配电工程安装技术一、变压器的选择农改中配电变压器的选择包括两方面：一是变压器位置的选择；二是变压器型号及容量的选择。

1.变压器的定位选择。

农村村庄的分布有如下特点：农村村庄大部分坐落在地势较平坦或丘陵地带；每个村庄居住几户到几十户村民，部分超过百户，很少超过300户以上的；村与村之间相隔较远，几百米到数公里以上。

改造后的低压台区400V供电半径一般不大于500m，个别农户的单相线路适当延长，这样，既减少了线路损耗，又提高了电压质量。

2.变压器的选择。

在农村供电系统中，配电变压器是主要供电设备，因此选择配电变压器必须根据负荷的类型、大小与分布情况进行全面的考虑。

（1）配电变压器型号的选择。

农网改造前，该地区农村大部分选用高损耗的变压器，而且相当一部分是村民集资购买的70年代的变压器。

低损耗配电变压器，其线圈全部用铜导线绕制，器身和绝缘采用新的设计和工艺，其损耗值与S7型系列相比较，空载损耗可降低8%，短路损耗可降低25%左右，节能效果较为显著，S7型系列配电变压器也已逐步被更换，同时推广应用S11型配电变压器和干式变压器。

（2）变压器容量的选择合理选择。

变压器的容量也是变压器经济运行的要求。

近年来，随着农村经济的迅速发展，人民生活水平不断提高，大量的家用电器已进入农民家庭。

因此，选择配电变压器容量时，应在现有用电负荷的基础上，按5～10A用电负荷增长来考虑，同时可根据用电负荷应占变压器容量的50%～70%来选择。

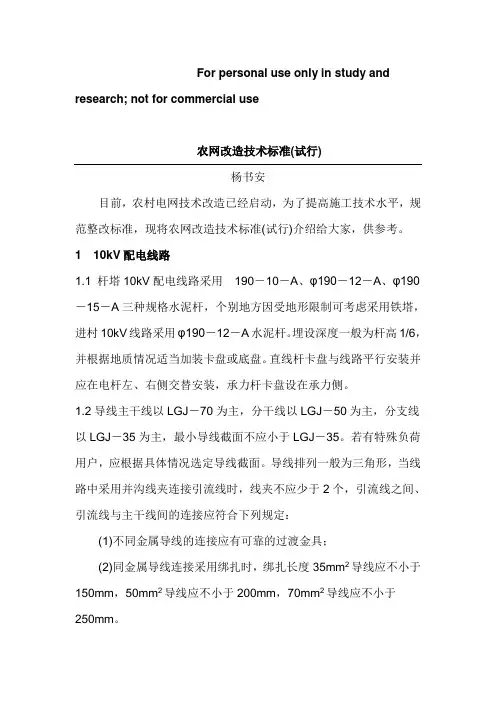

For personal use only in study and research; not for commercial use农网改造技术标准(试行)杨书安目前，农村电网技术改造已经启动，为了提高施工技术水平，规范整改标准，现将农网改造技术标准(试行)介绍给大家，供参考。

110kV配电线路1.1 杆塔10kV配电线路采用－10－A、φ190－12－A、φ190－15－A三种规格水泥杆，个别地方因受地形限制可考虑采用铁塔，进村10kV线路采用φ190－12－A水泥杆。

埋设深度一般为杆高1/6，并根据地质情况适当加装卡盘或底盘。

直线杆卡盘与线路平行安装并应在电杆左、右侧交替安装，承力杆卡盘设在承力侧。

1.2导线主干线以LGJ－70为主，分干线以LGJ－50为主，分支线以LGJ－35为主，最小导线截面不应小于LGJ－35。

若有特殊负荷用户，应根据具体情况选定导线截面。

导线排列一般为三角形，当线路中采用并沟线夹连接引流线时，线夹不应少于2个，引流线之间、引流线与主干线间的连接应符合下列规定：(1)不同金属导线的连接应有可靠的过渡金具；(2)同金属导线连接采用绑扎时，绑扎长度35mm2导线应不小于150mm，50mm2导线应不小于200mm，70mm2导线应不小于250mm。

耐张杆跳接线采用上跳，跳接线一律使用并沟线夹。

分支线与主干线跳接时，若导线截面不同，应采用畸形并沟线夹或缠绕法。

1.3档距根据我县气候特点，规定东西走向线路档距不超过70m，南北走向线路档距不超过75m。

若遇特殊地段，原则上线路档距不得超过80m。

进村10kV线路档距为50m。

耐张段不超过1000m。

1.4拉线1.4.1南北走向线路连续直线杆8～10基，东西走向线路连续直线杆6～8基时，应适当装设防风拉线。

1.4.2拉线采用镀锌GJ－35、GJ－50两种型号。

拉线棒采用φ18×2500mm，φ20×2500mm两种规格。

10kV农配网设计注意事项一、网架结构（一）10kV配电网10kV电网应实行分区分片供电，城市配网应构成“手拉手”环网结构,可通过架空、电缆或混合线路实现“N-1”,乡镇所在地采用环网型供电，农村地区采用辐射型供电方式,村屯台区可采用树干型供电方式.10kV电缆线路主环采用开闭所构成，通常由4～6台开闭所构成“手拉手"双电源开环运行方式，当环内负荷增长后可在适当位置插入第三回电源扩充为“3-1”网络结构。

10kV架空线路按分段联络接线方式，一般不超过三分段三联络。

（二)低压配电网低压配电线路实行分区供电，要明确供电范围,避免配变之间交叉供电。

二、台区改造原则（一）台区低压0.38kV线路的供电半径：市区≤250m，繁华地区为≤150m，郊区农村电网≤500m；当不满足时,应校验末端电压满足质量要求。

（二）配电变压器应按“小容量、多布点”的原则进行配置。

农村住户分散地区,无三相动力用户时宜采用单相变压器，单相变压器容量不大于30kVA。

（三）台区改造,首先考虑分割台区（供电半径过大、台区过大、台区自然分片、变压器台无法进入负荷中心等情况应分割台区）、减少供电半径,无法分割台区时再考虑更换变压器.(四）新增的公用配电变压器容量：城区的选用315kVA、500 kVA、630 kVA。

农村的选用50kVA 、100 kVA、200 kVA、315kVA、400kVA、500kVA。

(五）现有台区变压器的改造原则：a、危及人身安全隐患；b、运行时间达到30年且运行工况差；c、配变存在缺陷和较多隐患，状态评价为严重或以上状态，经评估，修复技术经济不合理；d、S9型（1997年以前投产）及以下和国家明令淘汰高损耗配变.（六）城区的公用配电变压器由于需要考虑与环境相协调，宜选用箱式变压器;城郊、乡镇及农村地区的公用配电变压器宜选用台架变。

（七）非晶合金配变选用应符合以下原则:1。

城镇和乡村企业、商业、餐饮服务、农业灌溉以及农村生活等噪声非敏感区域；2。

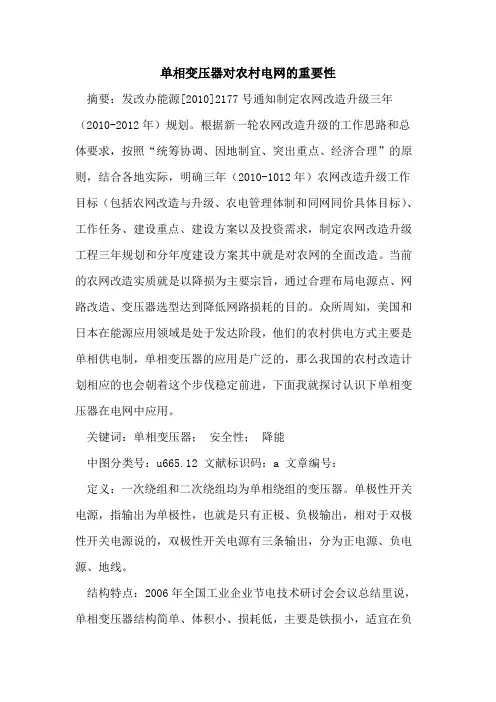

单相变压器对农村电网的重要性摘要：发改办能源[2010]2177号通知制定农网改造升级三年（2010-2012年）规划。

根据新一轮农网改造升级的工作思路和总体要求，按照“统筹协调、因地制宜、突出重点、经济合理”的原则，结合各地实际，明确三年（2010-1012年）农网改造升级工作目标（包括农网改造与升级、农电管理体制和同网同价具体目标）、工作任务、建设重点、建设方案以及投资需求，制定农网改造升级工程三年规划和分年度建设方案其中就是对农网的全面改造。

当前的农网改造实质就是以降损为主要宗旨，通过合理布局电源点、网路改造、变压器选型达到降低网路损耗的目的。

众所周知，美国和日本在能源应用领域是处于发达阶段，他们的农村供电方式主要是单相供电制，单相变压器的应用是广泛的，那么我国的农村改造计划相应的也会朝着这个步伐稳定前进，下面我就探讨认识下单相变压器在电网中应用。

关键词：单相变压器；安全性；降能中图分类号：u665.12 文献标识码：a 文章编号：定义：一次绕组和二次绕组均为单相绕组的变压器。

单极性开关电源，指输出为单极性，也就是只有正极、负极输出，相对于双极性开关电源说的，双极性开关电源有三条输出，分为正电源、负电源、地线。

结构特点：2006年全国工业企业节电技术研讨会会议总结里说，单相变压器结构简单、体积小、损耗低，主要是铁损小，适宜在负荷密度较小的低压配电网中应用和推广。

农村的供电主要是以一种电源形式供电，那么单相变压器就是最佳的选择对象。

对于结构简单和体积小的特点可以悬挂在电杆上，电杆选用12 m重型水泥杆或15 m水泥杆，安装也简单节省劳动力。

节能情况案例（一）9台30kva单相变压器，有10000v比230v及10000v 比460v两种型号，九个布点后供电半径最长的为300米，平均230米。

测试结果及工作体会如下：一、电压质量：电网首端测试点五个，电压在220v～230v之间，电网末端测试点八个，电压在214v～226v之间，电压损失5%左右。

10千伏配电变压器的选用及安装刘洪涛发表时间：2017-08-08T15:53:27.123Z 来源：《电力设备》2017年第11期作者：刘洪涛[导读] 摘要：随着社会的发展，科技的进步，使得用电量也越来越大。

（国网白城供电公司吉林白城 137000）摘要：随着社会的发展，科技的进步，使得用电量也越来越大。

为了推动经济更好的发展，提升人民的生活水平，政府进行了电网改造。

就当前而言，农村电网分布最广，应用最多的当属10千伏配电变压器，这种变压器也是农网工程质量的重要保证。

本文现就配电变压器的选用及安装进行讨论。

关键词：农网；10千伏配电变压器；选用；安装引言农村电网维修、改造没有资金来源，造成电网设施严重老化，平均损耗率一般都在30%左右，有的甚至高达50%，同时也无法承受大量电器的使用，极易断电停电。

农网改造不仅可以使农村电价降低，同一时间可承受的电量也开始变大。

10千伏配电变压器作为农网工程质量的保证，其选用及安装也是重中之重。

一、10千伏配电变压器安装地址的选择为统一和规范10KV配电变压器台的建设应遵照国家电网公司三通一标的原则，即通用设计、通用设备、通用造价标、标准工艺原则，同时还应遵照典型设计的原则。

而规划时应该按小容量、短半径、密布点的原则选择配电变压器安装地址和容量规模。

同时还应注意安装地点要尽量在负荷中心，有大负荷的要靠近大负荷，且不能安装在自然灾害的地方如山洪、火灾、易发生山体滑坡等地方，不能安装在污染严重的地方，同时为了安全着想应和房屋等保持安全距离。

而配电变压器的安装既然要满足用户电压的要求，就应尽量避免将配电变压器安装在荒山野岭，易遭雷电袭击又远离居民区的地方，因为这样不便于运行人员定期维护，不便于工作人员管理。

安装配电变压器的最佳位置是能使该台区内低压电网的线损、低压线路的投资和消耗的材料最少的位置。

二、10千伏配电变压器的选用2.1 接线组别的选择变压器接线方式有4种基本连接形式：“Y，y”、“D，y”、“Y，d”和“D，d”。

浅谈海南电网农网升级改造lOkV配电变压器的选用及安装摘要:本文从海南农网升级改造的重要性和特殊意义出发,重点对农网升级改造建设中配电变压器的选用、安装进行了详细的阐述。

关键词:农网升级改造10kV配电变压器选用及安装随着海南省国际旅游岛建设的快速发展,经济、电网的建设也上了一个新台阶,作为电网重要组成元件之一的变压器,其数量、容量也在猛增。

变压器的安装是一个工序相当复杂和重要的过程,变压器的正确选用及安装质量的好坏直接影响到其安全稳定运行。

因此,如何合理选择配电变压器和正确安装,也是海南农网升级改造设计与施工中需要重点解决的问题。

本人根据基层供电工作实践经验和参考有关电力技术规程,对变压器的选用及安装提出以下几点看法,以供参考。

1 10kV配电变压器台区的选址海南省上升为国际旅游岛建设后,有限的土地资源越来越到农民重视,全岛基础设施建设迅猛,农网升级改造同步进行,农村配电变压器的台区应按“小容量,密布点,短半径”的原则来设计建设改造。

变压器应尽可能安装在负荷中心或重要负荷附近,同时还应尽量避开车辆、行人较多的场所,还应避开高雷区,且便于更换和检修设备的地方。

最好位置是指能使该台区内低压电网的线损、低压线路的投资和消耗的材料最少、都能保证供电质量的位置。

位置选择前应对现有的和未来的负荷情况进行全面深入细致的调查和预测,使配电变压器安装位置居于负荷中心。

从而使低压供电线路投资最省,电压降最小,低压线路损耗小。

改造后的低压台区供电半径一般不大于400m,这样,既减少了线路损耗,又提高了电压质量。

总之,配电变压器安装位置的选择,关系到保证低压电压质量、减少线损、安全运行、降低工程投资、施工方便及不影响市容等。

应从实际出发,全面考虑。

2 10kV配电变压器的选用乡镇及农村配电变压器的选用,关系到整个供电系统可靠性、供电质量和综合线损,因此必须根据负荷的类型、大小与分布情况进行全面的考虑。

网改前,大部分采用高损耗SJ系列的变压器供电,变压器损耗大。

农村电⽹改造升级技术原则第⼀章总则1.1为搞好农村电⽹改造升级(以下简称农⽹改造升级)⼯作，达到安全可靠、节能环保、技术先进的⽬的，满⾜农村经济社会发展和⼈民⽣活⽤电需求，特制定本技术原则。

1.2农⽹改造升级应遵循“统⼀规划、分步实施、因地制宜、适度超前”的原则，变(配)电站的布局及⾼、中、低压配电⽹主⼲线路的建设应满⾜农村经济中长期发展要求，避免重复建设。

1.3农⽹改造升级应按照“安全可靠、技术适⽤、减少维护，节能环保”的原则，采⽤成熟先进的新技术、新设备、新材料、新⼯艺，禁⽌使⽤国家明令淘汰及不合格的产品。

1.4农⽹改造升级⼯作应严格执⾏国家和⾏业有关设计、施⼯、验收等技术规程和规范。

第⼆章总体要求2.1农⽹改造升级应充分考虑城镇、乡村等不同类别区域负荷特点、供电可靠性要求和区域发展规划，合理优化⽹架结构。

2.2农⽹改造升级应积极采⽤“三通⼀标”(通⽤设计、通⽤设备、通⽤造价、标准⼯艺)，统⼀建设标准，规范⼯程管理，确保⼯程质量。

2.3对于特殊地段、具有⾼危和重要⽤户的线路、重要联络线路，可实⾏差异化设计，提⾼农⽹抵御⾃然灾害的能⼒。

2.4农⽹改造升级应适度推进电⽹智能化建设，重点开展新能源分散接⼊、配电⾃动化、智能配电台区、农村⽤电信息采集等试点建设。

2.5⾼压电⽹的容载⽐宜控制在1.5～2.1之间，负荷增长较快地区宜取⾼值。

2.6中低压线路供电半径应根据负荷密度来确定，⼀般中压线路供电半径：城镇不宜超过4km，乡村不宜超过15km;低压线路供电半径：城镇不宜超过250m，乡村不宜超过500m。

⽤户特别分散地区供电半径可适当延长，但应采取适当措施，满⾜电压质量要求。

2.7未经供电企业同意，架空线路杆塔上禁⽌搭挂与电⼒通信⽆关的⼴播、电话、有线电视等其他弱电线路。

第三章⾼压配电⽹3.1具备条件的县域电⽹应逐步实现或加强与上⼀级电⽹联络。

3.2⾼压线路宜采⽤架空线路。

3.3线路导线截⾯选择应满⾜负荷中长期发展要求，根据规划区域内饱和负荷值，按经济电流密度⼀次选定。
