永磁机构与真空灭弧室运动特性的匹配分析

真空断路器用单稳态永磁机构概述贺天元;刘仲晔【摘要】本文对单稳态永磁机构与传统机构以及双稳态永磁机构的特点进行了对比,对其结构与工作原理进行了简单说明,并对其发展前景进行了简要探讨.%This paper compares monostable PMA to traditional actuator and bi-stable PMA. The structure and working principle is simply explained. The development prospect is also discussed.【期刊名称】《船电技术》【年(卷),期】2015(035)010【总页数】4页(P41-44)【关键词】单稳态永磁机构;结构;改进;智能化【作者】贺天元;刘仲晔【作者单位】海军驻湖南地区军事代表室,湖南湘潭 411101;海军驻湖南地区军事代表室,湖南湘潭 411101【正文语种】中文【中图分类】TM464断路器对电力系统起着控制、保护、调节的作用，其能否正常、可靠地工作直接维系着整个系统的安全与稳定。

其中断路器的机械结构是决定其性能的核心部分，从国际、国内对断路器的故障统计数字来看,机械故障占总故障的70%，所以世界各地研究人员一直在努力尝试改进断路器的结构，以使其具有更高的性能与可靠性。

真空断路器的结构在发展过程中大约经历了电磁操动机构、弹簧操动机构和永磁操动机构三个阶段。

在早期使用的电磁操动机构中，当断路器合闸时，电磁线圈通入电流，电磁铁受到端面的吸力开始逐渐向端面移动，并随着电磁铁与端面的距离越来越近，其所受到吸力也越来越大，这也与断路器所需的机械特性相匹配，但是其需要采用机械锁扣来保持合闸位置，由于在合闸过程中，磁路电感变化较大，其产生的反电动势对合闸线圈中的电流增长产生了很强的阻碍作用，并且这种阻碍作用随着合闸速度的增大而增大，使得需要提供数百安培的直流电流才能完成合闸动作，要求的操作功率很大。

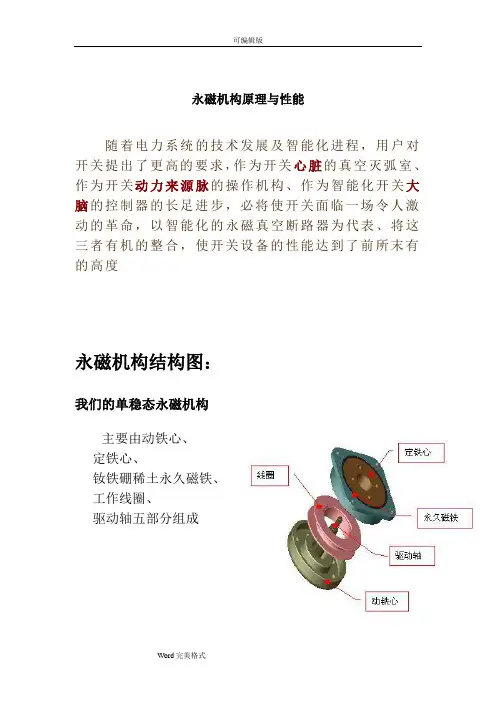

永磁机构原理与性能随着电力系统的技术发展及智能化进程，用户对开关提出了更高的要求，作为开关心脏的真空灭弧室、作为开关动力来源脉的操作机构、作为智能化开关大脑的控制器的长足进步，必将使开关面临一场令人激动的革命，以智能化的永磁真空断路器为代表、将这三者有机的整合，使开关设备的性能达到了前所末有的高度永磁机构结构图：我们的单稳态永磁机构主要由动铁心、定铁心、钕铁硼稀土永久磁铁、工作线圈、驱动轴五部分组成双稳永磁机构态结构示意图主要由动铁心、定铁心、钕铁硼稀土永久磁铁、合闸线圈、分闸线圈、驱动轴6部分组成驱动轴合闸线永久磁铁动铁芯定铁芯分闸线单稳态永磁机构断路器的工作原理：合闸：•磁场产生的驱动力F磁= B2S/2μ•合闸阻力：分闸簧F分簧=F分簧，在主回路闭合后+F超程簧(=k2X)•合闸运动条件：F磁>F分簧•运动方程 F 磁-F 分簧 -（F 超程簧） =ma •机构闭合后F 磁= B 2S/2μ >F 分簧 +F 超程簧控制器控制外部电路向线圈提供驱动电流，线圈电流产生的磁场与永久磁铁产生的磁场方向一致，相互叠加，随着线圈驱动电流的不断增大，磁场产生的驱动力F=0221 S B 逐渐变大。

当驱动力大于断路器提供的分闸保持力时，动铁心按照牛顿定律: F=ma 向合闸方向运动，并且驱动力随着磁隙的减小而急剧增大，该特点与断路器的机械特性完全吻合，最终将动铁心推到合闸位置。

此时切断线圈电源。

由于铁磁回路已经闭合，磁阻非常小，永磁驱动的磁场力已足以克服断路器的合闸保持力，无须线圈电流的磁场而完成合闸的锁扣过程。

永磁机构之前的操作机构依靠机械闭锁，半轴处的材料与扣接量对性能影响很大，目前尚无满意的解决方案。

材质硬；耐磨、易碎，材质软；不易碎、不耐磨，两方面的缺陷部分，都会造成扣接失败，尤其在35KV 的断路器，因为驱动力大、速度高，及操作频繁的场合，机构的可靠性已经使得用户苦不堪言。

由永磁机构原理图显而易见，永磁机构通过平面磁力吸合，从原理上彻底消除了该类问题，大幅度提高了机构的寿命。

永磁真空断路器研究与应用【摘要】永磁操动机构真空断路器越来越被公认为中压开关的换代产品，它代表了中压开关发展的方向。

分析了永磁真空断路器内部结构、工作原理，将永磁机构与真空断路器进行完美匹配，提高了断路器的可靠性及寿命。

【关键词】永磁真空断路器操作机构工作原理1 前言智能型永磁机构真空断路器是在上世纪90年代末吸取国际上先进的真空断路器技术而研制成功的新一代真空断路器，具有体积小、重量轻、结构简单、操作可靠、少维护、价格适中、使用寿命长等显著优点。

大屯公司在110KV变电站在2010年投用使用该机构的开关3年多，运行平稳、安全可靠，受到运行值班人员及检修人员的好评。

2 永磁真空断路器结构断路器配用的双稳态永磁操动机构，该机构由一种双稳态的磁路系统，使用一个一体化分、合闸线圈驱动动铁芯运动到相应的极限位置，并利用永磁体所提供的磁场能量，使之保持在极限位置。

当激励线圈通过不同方向电流时，使线圈磁场产生大于剩余磁保持力的驱动力，即可使永磁操动机构的动铁芯动作。

动铁芯通过主轴直接驱动真空灭弧室的动触头，从而使断路器进行分、合闸动作。

这种机械的传送方式，可使断路器的机械磨损小到可以忽略不计，使断路器在使用寿命期内基本很少维护。

当控制系统出现故障时，可用手动分闸装置操作，使断路器进行分断操作（如图1）。

3 永磁真空断路器工作原理永磁真空断路器开断部分和其他断路器一样，区别在操作机构部分。

永磁机构的原理基本上是一块铁片两边有磁铁和线圈，哪边的线圈通电了就会产生比令一边更大的磁力从而带动铁片往磁力大的一边运动。

当铁片运动到和某一边磁铁接触是线圈断电，铁片靠磁铁吸住达到保持的目的。

铁片两边运动能带动断路器分合。

3.1 合闸操作将断路器送入柜体的试验或工作位置，合上控制电源和合闸电源，断路器处在分闸位置，合闸操作回路沟通，为合闸操作作好准备。

就地按动合闸按钮启动合闸回路，使操动机构的线圈激励，克服分闸侧永磁体的保持力，使动铁芯驱动断路器的动触头按规定速度合闸。

断路器永磁机构特点及原理摘要：断路器，作为电力系统中重要的操纵、爱惜设备。

需要借助操动机构来靠得住地完成断路器的分合闸操作。

最近几年来显现了一种新型的操作机构—永磁机构。

它采纳了一种全新的工作原理和结构，相对传统的操动机构来讲，具有更高的靠得住性，因此备受关注。

关键词：断路器；永磁机构引言为了保证电力系统的安全运行，作为操纵、爱惜元件的断路器必需能切断额定电流，开断关合短路电流，开合各类空载和负荷电路。

为了完成这些任务，断路器必需能及时靠得住地分合动静触头，这要借助于操作机构来完成。

因此，操作机构的工作性能和质量好坏，直接决定了断路器的工作性能和靠得住性。

最近几年来，伴随着电力电子技术的进展，显现了一种新型的操作机构—永磁机构。

它采纳了一种全新的工作原理和结构，工作时要紧运动部件只有一个，具有较高的靠得住性，因此备受关注。

1 永磁机构的组成传统的操作机构有电磁操作机构和弹簧操作机构。

电磁操作机构结构较简单，但结构笨重，合闸线圈消耗功率专门大。

弹簧操作机构由弹簧储能、合闸、维持合闸和分闸几个部份组成。

优势是不需要大功率的电源，缺点是结构复杂，制造工艺复杂，本钱高，靠得住性较难保证。

在借鉴了以上两种操作机构的优缺点的基础上，永磁机构进行了改良设计。

设计中使真空断路器分合闸位置的维持通过永久磁铁实现，取代了传统的机械锁扣装置。

这种磁力机构要紧由永久磁铁和分闸、合闸操纵线圈组成，当合闸操纵线圈通电后，它使动铁心向下运动，并由永久磁铁维持在合闸位置；当分闸操纵线圈通电，动铁心向反方向运动，一样由永久磁铁将它保待在另一个工作位置即分闸位置上，也确实是说，该机构在操纵线圈不通电流时它的动铁心有两个稳固工作状态，（合闸和分闸）。

也称双稳态电磁机构[1]。

永磁操动机构作为替代传统操动机构的一种新型机构，组成单元超级简单。

要紧由极化电磁铁、智能操纵器、储能电容器、电源模块、位置传感器等五部份组成。

图1 系统连接组成工作原理框图2 永磁机构动作原理、双线圈电磁铁结构极化电磁铁是永磁机构的要紧执行部件。
