【建筑算量】钢筋工程量计算-梁板柱计算

➢ laE的确定
➢ 柱根的确定
底层柱的柱根系指地下室的顶面或无地下室情况的基础顶面.
底层柱
≥Hn/3
基础梁
底层柱
1层
首层地面
柱根
≥Hn/3
底层柱
≥Hn/3
1层
首层地面柱根
≥Hn/3
底层柱
1层柱根
-1层
-2层柱根
无地下室且有基础梁的柱根示意图无地下室且无基础梁的柱根示意图有地下室的柱根示意图

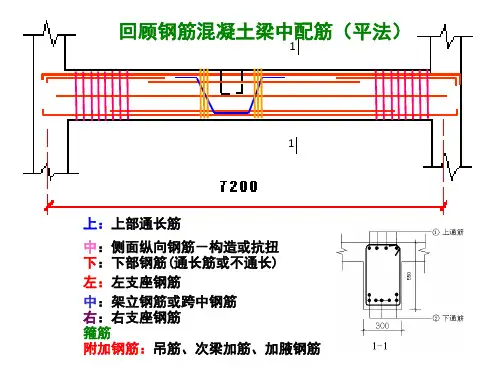

梁钢筋
纵向受力筋架立筋及侧向构造钢筋
箍筋及拉筋附加钢筋
梁钢筋种类
1
1
7800
• 上：上部通长筋 • 中：侧面纵向钢筋－构造或抗扭 • 下：下部钢筋(通长筋或不通长) • 左：左支座钢筋 • 中：架立钢筋或跨中钢筋 • 右：右支座钢筋 • 箍筋 • 附加钢筋：吊筋、次梁加筋、加腋钢筋
4、中间层柱纵筋计算
≥Hn/6 ≥500
≥hc
N+1层
≥Hn/6 ≥500 ≥hc
N层
层 ≥500 高
≥35d
N层纵筋长度＝N层层高-(N-1)层非连接区Hn/6+(N+1)层非连接区max(Hn/6，h
c，500)
5、顶层柱纵筋计算
➢中柱
12d
屋面层
12d
≥Hn/6 ≥500 ≥hc
N层
(当锚固长度﹤LaE,且顶层为现浇混凝土板，
5、梁高-保护层
h
6、箍筋长度计算
2号筋
d 1号筋
b
1号筋长度＝（b+h）×2-保护层×8+8d+1.9d×2+ max(10d，75mm)*2 2号筋长度＝[(b-保护层*2)/3]*2+（h-保护层*2）*2+8d+1.9d*2+max（10d，75mm）

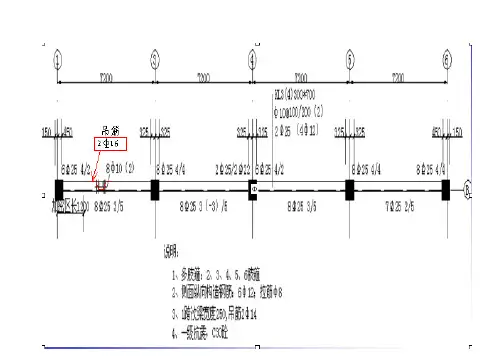

钢筋算量过程计算实例

1梁筋在钢筋的计算过程中，梁筋的计算是最为复杂的，因为它需要计算上部通长筋、支座钢筋、中部钢筋（腰筋、扭筋）、底筋、箍筋、拉筋、吊筋，当遇到有悬挑的时候还需要锚固长度还与非悬挑不一致，因此，需要详细了解03G-101，在此以上图为例进行说明。

1.1上部通长筋1）上部通长筋=通跨净长度+搭接长度+2*锚固长度（当处于中间楼层）2φ25=（7.2*4-0.45*2+38*0.025*1.2*2+2*38*0.025）*2说明：搭接长度以12米为定尺长度，即12m一搭接。

该工程为一级抗震，混凝土的等级为C30，锚固长度按表1-1取38d，表1-1搭接长度按照下表1-2以1.2*锚固长度取值表1-22）上部通长筋=梁总长+搭接长度+2*锚固长度（当处于基础层，该部分钢筋锚固到梁底）2φ25=(7.2*4-0.03*2+38*0.025*1.2*2+2*（0.7-0.03*2）)*2保护层按照下表1-3取值：（在本工程中取30）表1-33)当然，有时候遇到悬挑钢筋的时候，如下图，还需要计算弯折部分的钢筋，详见国标。

1.2支座钢筋○1轴支座筋6Ф25 4/2其中2Ф25是通长的，所以上2Ф25=（1/3*(7.2-0.45-0.325) +38*0.025）*2下2Ф25=（1/4*(7.2-0.45-0.325) +38*0.025）*2○3轴支座筋8Ф25 4/4所以上2Ф25=（1/3*(7.2-0.325-0.325)*2+0.65）*2（相邻两跨净跨取大值）下4Ф25=（1/4*(7.2-0.325-0.325)*2+0.65）*4○4轴支座筋2Ф25/ 2Ф22所以下2Ф22=（1/4*(7.2-0.325-0.325) +0.325）*26Ф25 4/2上2Ф25=（2/3*(7.2-0.325-0.325) +0.65）*2下2Ф25=（2/4*(7.2-0.325-0.325) +0.325+1.2*38*0.025）*2 ○5轴支座钢筋同○3轴支座钢筋上2Ф25=1/3*(7.2-0.45-0.325)*2下2Ф25=1/4*(7.2-0.45-0.325)*2○6轴支座钢筋同○1轴支座钢筋8Ф25 4/4上2Ф25=（1/3*(7.2-0.45-0.325) +38*0.025）*2下4Ф25=（1/4*(7.2-0.45-0.325) +38*0.025）*48Ф10(2)指的是吊筋处的箍筋1.3架立钢筋○1~○34Ф12=(1/3*(7.2-0.45-0.325) +2*0.15)*4○3~○44Ф12=(1/3*(7.2-0.325-0.325) +2*0.15)*4○4~○54Ф12=(1/3*(7.2-0.325-0.325) +2*0.15)*4○5~○64Ф12=(1/3*(7.2-0.45-0.325) +2*0.15)*41.4腰筋腰筋=跨净长+搭接长度+2*15*d（当为抗扭筋时，+2*锚固长度）所以在本题目中，配G6Ф12=（7.2*4-0.45*2+2*15*0.012+1.2*34*0.012）*61.5底筋1)、当为通常筋=净跨长+搭接长度+2*锚固长度2）、当为本题中时，分别进行计算○1、每跨的5Ф25为通常的，所以5Ф25=（7.2*4-0.45*2+2*38*0.025*1.2+2*38*0.025）*5 ○2、○1~○33Ф25=（7.2-0.325-0.45+38*0.025+1.2*38*0.025）*3○3~○4（即不伸入支座的钢筋=净跨-2*0.1*ln1）8Ф25 3（-3）/5=3*(7.2-0.325*2-0.1*(7.2-0.325*2)*2)○4~○6其中的2Ф25=（7.2*2-0.325-0.45+1.2*38*0.025*2+38*0.025）*2 ○4~○5其中的1Ф25=7.2-0.325*2+1.2*38*0.025*21.6箍筋箍筋单长=（长+宽）*2-8*保护层+20*d(二肢箍)箍筋数量=加密区/加密区间距+非加密区/非加密区间距+吊筋处增加数量箍筋单长φ10=(0.3+0.7)*2-8*0.03+20*0.01箍筋数量=（1.2+2*0.7*7）/0.1+（7.2*4+0.15*2-1.2-2*0.7*7-0.35）/0.2+8（○1~○3跨中次梁宽为250，则8φ10相当于间距为50）（1.2是图中注明的加密区范围，未注明按照规范进行计算）注：二肢箍是箍筋中最简单的类型，当出现多肢箍时，需要小心计算，多肢箍在柱箍筋中举例。

柱钢筋工程量计算—柱结构施工图钢筋构造

柱箍筋构造
（4）内箍(小箍)短肢尺寸最小。在考虑大箍套小箍的布置方案时，应该使矩形内箍(小箍)的短肢尺寸尽可能最短，使内箍与外箍重合的长度最短，见下图(d)。
（5）内箍尽量做成标准格式。当柱复合箍筋存在多个内箍时，只要条件许可，这些内箍都尽量做成标准的格式，即内箍尽量做成等宽度的形式，以便于施工。
柱插筋在基础中的锚固构造柱插筋构造a：
满足条件：插筋保护层厚度＞5d ; hj＞ laE( 基础高度满足直锚)
就保护层厚度而言，常见位置为：中柱；基础梁有外伸的边柱、角柱；独立基础上的柱。
柱插筋在基础中的锚固构造柱插筋构造a：
满足条件：插筋保护层厚度＞5d ; hj＞ laE( 基础高度满足直锚)
当框架柱为短柱时，在地震作用下，柱身弯矩在柱层高内不会出现反弯点，此时框架柱的刚度较大，柱身的延性（即吸收地震能量的能力）相应降低，在横向地震作用下，柱身任何部位都有可能发生剪切破坏（有反弯点的柱通常不会在柱中部发生剪切破坏），因此，采用沿柱全高加密箍筋的措施，可以防止剪切破坏。
柱箍筋构造 2.抗震框架柱箍筋的复合方式
柱插筋在基础中的锚固构造
柱三节点
柱顶节点柱间节点柱根节点
柱与屋面梁
柱与柱柱与基础
基础中预留的与柱纵筋进行搭接的钢筋与基础筋同时绑扎，同时浇筑混凝土又
被称为“基础插筋”
柱插筋在基础中的锚固构造
钢筋混凝土柱下基础的类型有独立基础、条形基础、十字交叉基础、筏板基础、箱型基础、桩基础等。
剪力墙上柱钢筋构造
剪力墙上柱是由于某些原因，建筑物的底部没有柱子，到了某一层又需要设置柱子，那么柱子只有从下一层的剪力墙上生根了，这就是剪力墙上柱，从剪力墙上生根的。

梁钢筋工程量计算算法

..梁钢筋工程量计算1：梁钢筋类型:在工程中有地梁、框架梁、连系梁、悬挑梁、圈梁、过梁等等。

梁的平法分类与编号梁的类型代号序号跨数及是否带有悬挑楼层框架梁KL XX (XX)\(XXA)或(XXB) 屋面框架梁WKL XX (XX)\(XXA)或(XXB) 框支梁KZL XX (XX)\(XXA)或(XXB) 非框架梁L XX (XX)\(XXA)或(XXB) 悬挑梁XL XX井字梁JZL XX (XX)\(XXA)或(XXB) 框架梁识读：11G101—1 25页KL平面注写表示方式实例集中标注：KL2(2A) 300×650A8@100/200(2) 2B25G4A10 (—0.100)解释：KL2(2A)表示2号框架梁，2跨，且有一端悬挑。

300×650表示该梁为矩形，截面宽为300mm，高为650mm。

A8@100/200(2）表示箍筋为一级钢筋，直径为8mm加密区间距为100mm，非加密区间距为200mm，均为双肢箍，这里“/”表示箍筋加密区非加密区采用不同间距。

2B25,表示通长筋，G4A10 ,表示有4根直径为10mm的一级构造钢筋。

(—0.100)表明该梁顶面标高比其结构层标高低0.1m。

原位标注梁上部原位标注：2C25+2C22表示：梁支座上部纵筋同排设置，但有两种直径，其中2C25放在角部，为通长筋；2C22放在中部，为负筋。

“+”连接不同种钢筋直径。

6C25 4/2 表示：梁支座上部纵筋两排设置,上一排纵筋为4C25,下一排纵筋为2C25。

其中上一排纵筋中：两侧的两根钢筋为通长筋，中间的两根为负筋；下一排纵筋中2C25为负筋。

这里“/”表示钢筋分排。

4C25（第三个支座左侧）表示：梁支座上部纵筋同排设置。

其中两侧两根为通常筋，中间两根为负筋。

4C25（第三个支座右侧）表示：梁支座上部纵筋同排设置。

其中两侧两根为通常筋，中间两根为负筋。

梁下部原位标注：6C252/4表示：第一跨下部纵筋两排设置,上一排纵筋为2C25,下一排纵筋为4C25。

柱钢筋工程量计算—柱钢筋工程量计算

柱钢筋工程量计算
我们将通过等截面抗震框架柱平法施工图，绘制框架柱的里面钢筋排布图和截面钢筋排布图，学习关键不问钢筋锚固长度计算，以进一步深入掌握平法知识，提高抗震框架柱平法施工图的识读能力。
柱钢筋工程量计算
任务
右图为某办公楼柱平法施工图。试计算2号和B号定位轴线交接
的KZ1的钢筋工程量。
柱钢筋工程量计算
根据图纸内容归纳工程信息见下表。
柱钢筋工程量计算
根据图纸的信息计算钢筋非连接区和箍筋加密区见下表。
柱钢筋工程量计算
根据图纸的信息、h边立面钢筋排布图见右图。
3270 3270
柱钢筋工程量计算
L=2×(0.4+0.4)- 8×0.025 + 19.8×0.008
170 93228
柱箍筋计算公式
1.柱箍筋根数计算公式（1）基础内箍筋根数：
n max2,hj 100 基c 基d x 基d y / 500 1
式中
hj——基础高度；基c——基础保护层厚度；基dx——基础底板x方向钢筋；基dy——基础底板y方向钢筋。
柱箍筋计算公式
1.柱箍筋根数计算公式
=1558.4 一层：n=（1100-50）/100+1620/200 +(550+400)/100+1=11+9+10+1=31根二层到顶层：n=2×[(550-50)/100+ 2100/200 + (550+400)/100+1] =2×(5+11+10+1)=54根
85 132464
L=0.4- 2×0.025 + 24.8×0.008 =548.4 一层：n=2×31=62根二层到顶层：n=2×54=108根

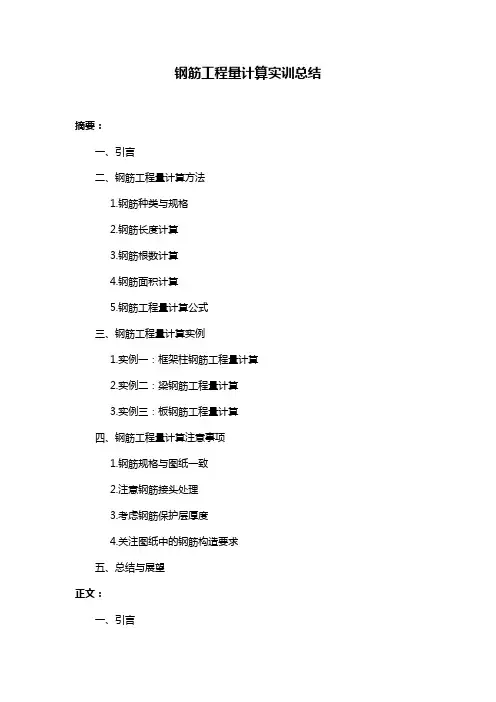

钢筋工程量计算实训总结

钢筋工程量计算实训总结摘要：一、引言二、钢筋工程量计算方法1.钢筋种类与规格2.钢筋长度计算3.钢筋根数计算4.钢筋面积计算5.钢筋工程量计算公式三、钢筋工程量计算实例1.实例一：框架柱钢筋工程量计算2.实例二：梁钢筋工程量计算3.实例三：板钢筋工程量计算四、钢筋工程量计算注意事项1.钢筋规格与图纸一致2.注意钢筋接头处理3.考虑钢筋保护层厚度4.关注图纸中的钢筋构造要求五、总结与展望正文：一、引言钢筋工程量计算是建筑工程中一项重要的工作，它涉及到工程成本、施工计划和材料采购等方面。

为了提高工程质量和效率，本文对钢筋工程量计算的实训进行总结，以供大家参考。

二、钢筋工程量计算方法1.钢筋种类与规格在进行钢筋工程量计算时，首先要了解钢筋的种类和规格。

常见的钢筋种类有：HPB300、HRB335、HRB400等。

不同种类的钢筋在工程中的使用部位和计算方法有所不同。

2.钢筋长度计算钢筋长度的计算可以根据图纸和实际施工情况进行。

一般情况下，钢筋长度=构件长度-保护层厚度×2。

需要注意的是，钢筋长度应考虑搭接长度和弯钩长度。

3.钢筋根数计算钢筋根数计算是根据图纸上的钢筋布置和规格进行的。

例如，一根直径为16mm的钢筋，按照每米长度计算，其根数为：100mm/16mm=6.25根。

4.钢筋面积计算钢筋面积计算公式为：钢筋面积=π×(直径/2)。

例如，直径为16mm的钢筋，其面积为：π×(16mm/2)=201.1mm。

5.钢筋工程量计算公式钢筋工程量=钢筋面积×钢筋根数×钢筋长度。

将上述数据代入公式，即可得到钢筋工程量。

三、钢筋工程量计算实例1.实例一：框架柱钢筋工程量计算假设框架柱的直径为200mm，长度为10000mm，保护层厚度为20mm。

柱钢筋采用HRB400，直径为16mm。

根据图纸，柱钢筋分为两层，上下各一根。

（1）计算钢筋长度：10000mm-20mm×2=9960mm（2）计算钢筋根数：上层钢筋根数=10000mm/16mm-1=625根；下层钢筋根数=10000mm/16mm=625根（3）计算钢筋面积：直径为16mm的钢筋面积=201.1mm（4）计算钢筋工程量：上层钢筋工程量=201.1mm×625根×9960mm=1208800mm；下层钢筋工程量同理2.实例二：梁钢筋工程量计算假设梁的宽度为300mm，长度为10000mm，保护层厚度为20mm。

12钢筋工程量计算平法柱

临沂大学建筑学院土木建筑系
2、首层柱钢筋计算
➢首层柱纵筋长度=首层层高－基础插筋上露长度+首层柱上露长度+与二层纵筋搭接长度liE
其中：基础插筋上露长度=首层净高 Hn/3 首层柱纵筋上露长度=max｛二
层楼层净高Hn/6，500，柱截面长
边尺寸（圆柱取直径）｝
搭接长度与面积百分率有关，当纵筋采用绑扎连接且某个楼层连接区的高度小于纵筋分两批搭接所需要的高度时，应采用焊接或机械连接，此时搭接长度为0。
角部纵筋
h
b
b边中部纵筋
h
b
h边中部纵筋
h
b
二、平法施工图中柱钢筋标注
传统柱配筋图包括立面图、断面图和钢筋详图，主要表示构件内部各种钢筋的位置、直径、形状和数量等。
➢平法注ቤተ መጻሕፍቲ ባይዱ方法 • 截面注写法 • 列表法 • 详图表法
截面注写法
特别注意：
只画竖向构件（柱、墙）
不画水平构件（梁、板）轴网
φ10@100/200
加密区箍筋为 φ10@100
非加密区箍筋为 φ10@200
150 450
b边中部纵筋框架柱，编5号φ3 22 截角面部尺纵寸筋：b=650mm 4φh2=2600mm
加密区箍筋为 h边φ中10部@1纵00筋非加密5区φ2箍2 筋为
φ10@200
详图表法
三、平法标注下柱钢筋量计算
L内矩形筋1 =L内矩形筋2
(
b
2c 3
h
2c)
2
2 弯钩长
=( 600 2 25 600 2 25) 2 211.98 3
1657mm
单根箍筋长度=2390+1657×2=5704mm=5.704m

柱钢筋计算示例

4500+4200-(4500-700)/3-750-700＝5983
根数 24 根数 24
11、纵向钢筋变化处理03G101-1P36
➢3、下层柱钢筋根数比上层多
12、柱变截面处理03G101-1P38
➢ 1、c/hb≤1/6情况（绑扎搭接）
12、柱变截面处理03G101-1P38
➢ 2、c/hb>1/6情况（绑扎搭接）
➢1、上层柱钢筋根数比下层多
多出三钢筋层
方法公式
纵筋长度＝3层层高+4层非连接区+搭接长度LlE+1.2LaE 3600+750+48*22+1.2*34*22＝6303.6＝6304
根数 2
11、纵向钢筋变化处理03G101-1P36
➢2、上层柱钢筋直径比下层大
11、纵向钢筋变化处理03G101-1P36
9、箍筋长度计算
➢ 4号筋长度1＝(h-保护层*2+2d)+1.9d*2+max(10d,75mm)*2 (勾住主筋) ➢ 4号筋长度2＝(h-保护层*2+4d)+1.9d*2+max(10d,75mm)*2 (勾住主筋和箍筋)
10、箍筋根数计算
➢基础层
➢－1层 (11G101-1P58）
10、箍筋根数计算
➢2、上层柱钢筋直径比下层大
上柱钢筋直径大于
柱时
三层一二层
方法公式方法公式
长度＝3层层高+4层非连接区+搭接长度LlE+ 梁高+2层梁下非连接区+搭接长度LlE
3600+750+48*28+700+750+48*28＝8488

钢筋工程量计算(基础、柱、梁)[1]

-----WORD格式--可编辑--专业资料-----一．计算公式（结果Ф12以内保留三位小数，以上保留两位小数）1.直钢筋：L=构件长-保护层厚度（查看03G101-1或设计说明）+弯钩长度（90度：6.25d，180度：3.5d，135度：4.9d，直线段皆为3d）2.弯起钢筋：L=直钢筋+斜段增加长度（斜长与水平投影部分差值）3.箍筋：L=（A+B）*2-8b（保护层厚度）+4d+弯钩长度1）箍筋根数：n=布箍范围（第1根箍筋与构件外沿相差50mm）/间距+12）箍筋弯钩长度：90/90：13.25d，90/180：10.5d，135/135：13）箍筋加密：（1）柱：底层柱为柱高的1/3，以上区域为max[楼层净高的1/6，500mm，柱长边尺寸（圆柱用直径）] （2）梁：max[1.5倍的梁高，500mm]4.钢筋理论质量：m=钢筋计算长度*该钢筋每米质量=钢筋直径的平方（mm（Φ6＝0.222 Kg，Φ6.5＝，Φ8＝，Φ10＝，Φ12＝，Φ14＝，Φ16＝，Φ18＝，Φ24＝，Φ22＝，Φ25＝3.85kg，Φ28＝）5.基础插筋：L=基础高-保护层厚度+伸出基础高度+max[10d，200mm]二.钢筋工程量定额计算规则1．钢筋工程，应区别现浇、预制构件、不同钢种和规格，分别按设计长度乘以单位重量，以吨计算。

2．计算钢筋工程量时，设计已规定钢筋塔接长度的，按规定塔接长度计算；设计未规定塔接长度的，已包括在钢筋的损耗率之内，不另计算塔接长度。

钢筋电渣压力焊接、套筒挤压等接头，以个计算。

3．先张法预应力钢筋，按构件外形尺寸计算长度，后张法预应力钢筋按设计图规定的预应力钢筋预留孔道长度，并区别不同的锚具类型，分别按下列规定计算：（1）低合金钢筋两端采用螺杆锚具时，预应力的钢筋按预留孔道长度减,螺杆另行计算。

（2）低合金钢筋一端采用徽头插片，另一端螺杆锚具时，预应力钢筋长度按预留孔道长度计算，螺杆另行计算。

柱钢筋计算示例范文

柱钢筋计算示例范文假设我们需要计算一个圆形柱的钢筋。

该圆形柱的高度为3米，直径为600毫米，柱顶荷载为500千牛，柱底荷载为200千牛。

柱的混凝土强度等级为C30，钢筋的抗拉强度等级为HRB400。

下面是柱钢筋计算的具体步骤：第一步：计算柱的截面面积和周长。

柱的截面面积可通过以下公式计算：A=π*r²。

其中，r为柱的半径，为300毫米。

因此，柱的截面面积为：A=3.14*(0.3)²=0.2827平方米。

柱的周长可通过以下公式计算：P=2*π*r。

因此，柱的周长为：P=2*3.14*0.3=1.884米。

第二步：计算柱的抗弯强度。

柱的抗弯强度可通过以下公式计算：M=(N*e*h)/1000。

其中，M为柱的抗弯强度，N为荷载，e为偏心距，h为柱的高度。

偏心距可通过以下公式计算：e=(H+h/2)/2、其中，H为柱顶荷载，h为柱底荷载。

因此，偏心距为：e=(500+200/2)/2=450毫米。

将相关数值代入公式中可得到柱的抗弯强度：M=(700*0.450*3000)/1000=945千牛·米。

第三步：根据混凝土配筋率确定钢筋面积。

第四步：计算钢筋的间距。

第五步：计算柱的配筋率和配筋面积。

第六步：根据抗弯强度确定钢筋面积。

以上就是柱钢筋计算的一个具体示例。

通过这个示例，我们了解了柱钢筋计算的步骤和方法。

在实际设计过程中，还需要考虑钢筋的布置形式、连接方式等因素。

希望这个示例能对大家的柱钢筋计算工作有所帮助。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

18×0.006 = 0.588（m）
N10=（2.5－0.24－2×0.05）÷0.2＋ 1=12. 钢筋消耗量
规格
ф6
ф 8 ф 12 ф 14
代号 L3、L4、L5、L6、L8、 L1、 L2 L9 L7 L10
长度 13.44＋20.4＋11.76＋（m） 27.1＋12.42＋7.06＝
箍筋总长度
Lg = Lg1＋Lg2 = 29.16＋33.85 = 63.01（m）
2. 钢筋图纸用量
Ф22 =（17.48＋15.2＋9.84）×2.984 = 126.88 （kg）
Ф16 = 12.68×1.578 = 20.01 （kg） Ф6 = 63.01×0.222 = 13.99 （kg）
【例3】计算某办公楼二根框架梁KL1的钢筋工程量。建筑按四级抗震设计，砼强度等级为 C25，柱截面尺寸：KZ1 450mm×450mm，KZ2 400mm×400mm。
〖解〗砼为C25，则柱保护层 C=30mm，梁保护层C = 25mm，钢筋采用HRB335，抗震等级四， lae = la = 34d，搭接长度为 1.2×34d。
① 左右两边负筋长度
单根长ℓ3 = 0.4＋0.12－0.02 ＋2（0.08－2×0.02－1.75×0.006）
= 0.56（m）根数N3 =〔（2.5－0.24－0.1）÷0.2＋1〕×2
=24（根）总长L3= 0.56×24 =13.44（m） ② 上下两边（沿外墙）负筋长度
单根长ℓ4= 0.4＋0.24－0.02 ＋2×（0.08－2×0.02－1.75×0.006） =0.68（m）
〖解〗 1.计算钢筋长度（C=30mm）
（1）底层纵向受力筋Ф22（Ⅱ级钢筋） ① 每根筋长l1= 3.07＋0.5＋0.8
= 4.37（m）
② 总长L1 = 4.37×4 = 17.48 （m）（2）二层纵向受力筋Φ22 （Ⅱ级钢筋）
① 每根筋长l2 = 3.2＋0.6 = 3.8（m） ② 总长L2 = 3.8×4 = 15.2（m）
② 加密区箍筋根数，按规定加密区离支座750mm，则：
N1=〔（0.75－0.05）÷0.1＋1〕×6 = 48 （根）
③ 非加密区箍筋根数
N2=〔（4－0.225－0.2－0.75×2） ÷0.2－1 〕×2＋（3.76－0.4－ 0.75×2）÷0.2－1=29（根）
④ 箍筋质量（Ф8）
M3 =（48＋29）×1.524×0.395×2 = 92.70 （kg）
下部纵筋长
l2 =（10.096＋4.856）×3 = 44.856 （m）
下部纵筋质量
M2 = 44.856 m×2.98 kg/m×2 = 267.34 （kg）
（2）箍筋Ф8，按03G101-1，考虑弯钩135º。
① 单根长度按
l =（0.25＋0.4）×2－8×0.025 ＋28×0.008 = 1.524 （m）
92.18
质量 92.18×0.222＝20.46
（kg）
37.44＋ 11.4 12.78 42＝
79.44
79.44× 0.395＝ 31.38
11.4× 12.78×
0.888 1.208
＝＝
10.12 15.44
【例2】图为某三层现浇框架柱
（砼C25）立面和断面配筋图，底层柱断面尺寸为350×350，纵向受力钢筋 4ф 22（螺纹钢），受力钢筋下端与柱基插筋搭接，搭接长度 800mm。与柱正交的是“＋”形整体现浇梁，试计算该柱钢筋工程量。
N8 =（3.06－3×0.12－2×0.1）÷0.2＋2 = 15（根）
总长L8 =0.828×15=12.42（m）（5）断面2’–2’肋梁（120㎜×240㎜）
① 4ф 12钢筋总长 L9 =（2.5＋0.24－0.02×2＋6.25×2×0.012） ×4 =11.4（m）
② 箍筋ф 6@200 ℓ10 =（0.12＋0.24）×2－8×0.03＋
上部纵筋质量（2Ф20） M1 = 27.132×2.47kg/m×2
= 134.03（kg）
② 梁下部受力纵筋（3Ф22）：采用在中间支座锚固
两端跨单根长
l21 =〔4＋0.225－0.2－（0.03＋ 0.025柱纵筋）＋15d＋34d〕×2
= 10.096 （m）中间跨单根长
l22 = 3.76－0.4＋2×lae = 3.76－0.4＋2×34d = 4.856 （m）
（1）受力纵筋
① 梁上部纵筋2Ф20
钢筋长度超过8m时，考虑一个搭接接头，搭接长度及配筋构造按 03G101-1规定计算。
单根长l1 =（4×2＋3.76）＋0.45－ 2×0.03＋2×15d＋1.2×34d
= 13.566 （m）
上部纵筋长L1 = 13.566×2 = 27.132 （m）
（5）箍筋Ф6，按03G101-1，考虑135º 弯钩
① 二层楼面以下，单根箍筋长
lg1 = 0.35×4－8×0.03＋18×0.006 = 1.268 （m）
箍筋根数 Ng1 = 0.8/0.1＋1＋（3.07－ 0.8＋0.5）/0.2 = 9＋14 = 23 （根）
总长 Lg1 = 1.268×23 = 29.16 （m）
（3）三层纵筋Φ16（Ⅱ级钢筋） ① 每根筋长l3 = 3.2－0.03 = 3.17（m） ② 总长L3 = 3.17×4 = 12.68（m）
（4）柱基插筋Φ22 （Ⅱ级钢筋） ① 每根筋长l4 = 0.8+1.5+0.2－0.04 = 2.46（m） ② 总长L4 = 2.46×4 = 9.84（m）
（2）沿短方向钢筋ф 8@200 ℓ2 =2.5 ＋0.24 －0.02×2＋2 ×6.25 ×0.008
=2.8（m） N1=（1.3＋1.76－3×0.12－0.1×2）÷0.2＋
2 =15（根）
L2 =2.8×15 =42（m）（3）负弯矩筋ф 6
负筋长度=图示平直部分长度＋2（板厚－2C－1.75d）
板、柱、梁钢筋工程计算
【例1】计算钢筋混凝土板的钢筋用量。
〖解〗 1. 计算钢筋长度，现浇板砼强度等级C25，
保护层厚度C=20mm。（1）沿长方向钢筋ф 8@200
① 单根钢筋长 ℓ1 = 1.3＋1.76－2×0.02＋2×6.25×0.008
= 3.12 （m） ② 根数 N1=（2.5－0.24－0.1）÷ 0.2＋1= 12（根） ③ 钢筋长 L1 = ℓ1 N1 =3.12×12 =37.44（m）
④ 按需要，对负筋增设发布筋ф 6@400 总长度L6=（2.5－0.24）×7＋
（1.3＋1.76－0.24）×4 =27.1（m）（4）断面2–2肋梁 ① 4ф 14钢筋总长 L7 =（3.06－0.02×2＋
2×6.25×0.014）× 4 =12.78（m） ② 箍筋ф 6@200 ℓ8 =0.24 ×4－8 ×0.03＋18 ×0.006 =0.828（m）
根数N4 =〔（1.3＋1.76－3×0.12－0.1×2） ÷0.2＋2〕×2
=15（根）×2 =30（根）总长L4= 0.68×30= 20.4（m） ③ 中间小肋梁（2’ –2’断面）负筋长度单根长ℓ5= 0.4×2＋0.12
＋2（0.08－2×0.02－1.75×0.006） = 0.98（m）根数N5=（2.5－0.24－0.1）÷0.2＋1=12（根）总长L5= 0.98×12 =11.76（m）
② 二层楼面至三层楼顶面，单根箍筋长
lg2 = 0.25×4－8×0.03＋18×0.006 = 0.868 （m）
箍筋根数 Ng2 = （0.8＋0.6）÷0.1 ＋（3.2×2－0.8－0.6－0.03）
÷0.2 = 14＋25 = 39 （根）
总长Lg2= 0.868×39=33.85 （m）
