梁板柱钢筋计算教学ppt

6、梁侧面钢筋（87）
6000
纵向构造筋：
Ln 15d 2
7、箍筋（54、56）
(b 2c) 2 1.9d 2 Max(10d ,75) * 2(不抗震5d 2) （h 2c）
7、箍筋根数计算
梁箍筋加密范围
箍筋加密区范围：（注：Hb表梁高）
一级抗震：
C=20,Lae=30d,d=25 柱子600*600
C 20，Lae 35d
6000
直锚： Max( Lae,0.5Hc 5d ) 2 Ln
弯锚： Max(0.4Lae 15d , Hc - c 15d ) 2 Ln
2、端支座负筋（79）
端支座：第一排： Max(0.4Lae 15d , Hc - c 15d ) Ln / 3 第二排： Max(0.4Lae 15d , Hc - c 15d ) Ln / 4
底部贯通纵筋
Ln Hc L（外伸端净长） 12d Hc - c 15d
端部非贯通筋
L（外伸端净长） Hc Max( Ln / 3, L(外伸端净长 ))
柱下区域底部非贯通筋(3、71)
柱下区域底部非贯通筋
Hc+(Ln/3)*`2
条形基础底板钢筋分布（3、69）
Max(2Hb,500)
) 二级~四级抗震：Max(1.5Hb,500
②梁箍筋加密根数计算：（85）
1 加密区： ( Ln - 50) 加密间距
) 非加密间距 -1 非加密： ( Ln - 2 加密区长度

8、拉筋
（1）：判断拉筋直径：6、8 （2）：根数
(Ln - 50 2) 非加密间距 2 1

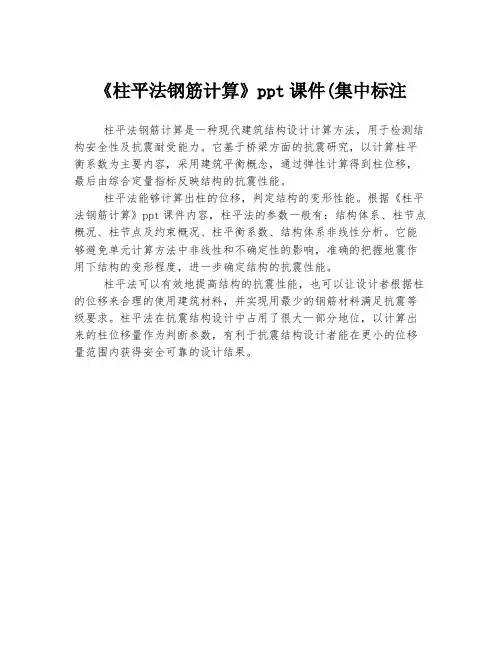

《柱平法钢筋计算》ppt课件(集中标注

《柱平法钢筋计算》ppt课件(集中标注
柱平法钢筋计算是一种现代建筑结构设计计算方法，用于检测结构安全性及抗震耐受能力。

它基于桥梁方面的抗震研究，以计算柱平衡系数为主要内容，采用建筑平衡概念，通过弹性计算得到柱位移，最后由综合定量指标反映结构的抗震性能。

柱平法能够计算出柱的位移，判定结构的变形性能。

根据《柱平法钢筋计算》ppt课件内容，柱平法的参数一般有：结构体系、柱节点概况、柱节点及约束概况、柱平衡系数、结构体系非线性分析。

它能够避免单元计算方法中非线性和不确定性的影响，准确的把握地震作用下结构的变形程度，进一步确定结构的抗震性能。

柱平法可以有效地提高结构的抗震性能，也可以让设计者根据柱的位移来合理的使用建筑材料，并实现用最少的钢筋材料满足抗震等级要求。

柱平法在抗震结构设计中占用了很大一部分地位，以计算出来的柱位移量作为判断参数，有利于抗震结构设计者能在更小的位移量范围内获得安全可靠的设计结果。

梁钢筋计算-PPT课件

02
梁钢筋的锚固长度和连接方式必须符合相关规范和标准，以确
保钢筋与混凝土之间的协同工作。考虑 Nhomakorabea工方便性
03
梁钢筋的构造应尽量简化，以便于施工和降低成本。

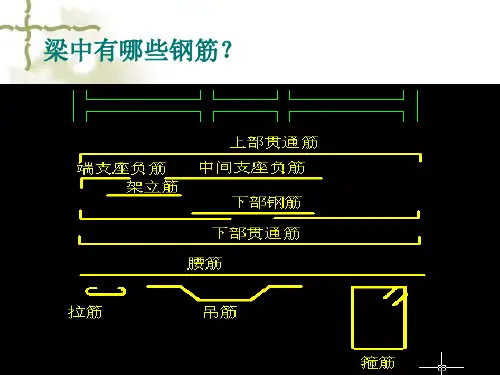

梁钢筋的分类及作用
纵向受力钢筋
主要承受梁弯矩产生的拉力或压力，根据受力情况可分为上部纵向受力钢筋和下部纵向受力钢筋。
箍筋
主要承受梁剪力产生的横向力，并约束混凝土在受力过程中的横向变形。
考虑施工方便
在满足设计要求的前提下，尽量简化钢筋的布置和连接，方便施工操作。
梁钢筋的优化方法
减小加筋率
通过合理调整钢筋直径和间距，降低梁的加筋率，从而节约钢材和降低成本。
优化钢筋布置
根据梁的受力特点，合理布置受力钢筋和构造钢筋，提高梁的受力性能。
采用高强度钢筋
在满足设计要求的前提下，优先选用高强度钢筋，提高梁的承载能力。
检查钢筋安装的位置、数量、间距等是否符合设计要求，固定是否牢固。
梁钢筋施工中的常见问题及处理方法
钢筋错位
钢筋错位时，应检查钢筋的定位措施是否可靠，如有问题应及时调整。
钢筋露筋
露筋部位应清理干净，用高一级细石混凝土填实，并认真养护。
钢筋锈蚀
钢筋锈蚀严重时，应查明原因，采取有效措施进行除锈，并加强钢筋的防锈措施。
梁钢筋计算是工程师必备技能
对于从事建筑结构设计的工程师来说，熟练掌握梁钢筋计算方法是一项必备技能。
梁钢筋计算的发展趋势与展望
1 2 3
智能化发展
随着人工智能技术的不断发展，未来梁钢筋计算有望实现智能化，通过输入相关参数即可自动得出优化后的钢筋配置方案。
精细化设计
随着对建筑结构性能要求的不断提高，未来梁钢筋计算将更加注重精细化设计，充分考虑各种复杂因素对钢筋配置的影响。

精选梁板柱钢筋工程量手算讲义(ppt)

⑤梁顶高差的标柱规则
梁顶高差是指梁顶与相应的结构层的高度差值，当梁顶与相应的结构层标高一致时，则不标此项，若梁顶与结构层存在高差时，者将高差值标入括号内。例如（-0.05）表示梁顶低于结构层0.05m；若为（0.05）表示梁顶高于结构层0.05m。
————————————
KL-1(3)300×600 — 梁编号（跨数）截面宽×高。
④梁侧钢筋的标注规则。梁侧钢筋分为构造配筋和受扭纵筋。当梁的腹板高度≥450mm时，就需要配置构造梁侧钢筋，构造钢筋用大写字母G打头，接着标注梁两侧的总配筋量，且对称配置。例如G4φ12，表示在梁的每侧各配2φ12构造钢筋。受扭纵筋用N打头。例如N6φ18，表示梁的每侧配置3φ18的纵向受扭钢筋。
③梁上部通长筋和架立筋的标注规则
在梁上部既有通长钢筋又有架立筋时，用“+” 号相联标柱，并将通长筋写在“+”号前面，架立筋写在“+”号后面并加括号。例如，当梁配置四肢箍时，用2φ22+（2φ12）表示，其中2φ22为通长筋，（2φ12）为架立钢筋。
若梁上部仅有架立筋无通长钢筋，则全部写入括号内。当梁的上部纵向钢筋和下部纵向钢筋均为通长筋，且多数跨配筋相同，此时可将标准写在梁的下侧，并用分号“；”隔开。
当集中标注的某项数值不适用于梁的某部位时，则将该项数值进行原位标柱，施工时原位标柱取值优先。
1）集中标注
集中标注的形式:
①梁截面标准规则。当梁为等截面时，用b×h 表示。当为加腋梁时用b×h Yc1×c2表示，其中 c1为腋长，c2为腋高（图）。当有悬挑梁且根部和
端部不同时，用斜线分割根部与端部的高度值，
即b×h1/h2。
加腋梁悬挑梁

《框架柱钢筋计算》幻灯片PPT

柱平法施工图截面注写方式例如
❖ 对有抗震要求的KZ、 QZ、LZ的箍筋加密区范围如下图。
箍筋加密区
范围
根底插筋的计算
根底插筋的计算
根底插筋的计算
弯钩长度a的取值表
根底插筋的计算
柱根的判断〔03G101－1P41、GB50010-2002
P178〕
❖ 底层柱的柱根系指地下室的顶面或无地下室情况的根底顶面；柱根加密区长度应取不小于该层柱净高的1/3；有刚性地面时，除柱端箍筋加密区外，尚应在刚性地面上、下各 500mm的高度范围内加密箍筋。〔图〕
❖ • Φ 8@l00，表示箍筋为HPB235级钢筋，直径Φ 8，间距为100，沿柱全高加密；
❖ • L Φ 8 @ l00/200，表示采用螺旋箍筋， HPB235级钢筋，直径Φ 8，加密区间距为 100，非加密区间距为200。
❖ (二) 柱截面注写方式
❖ • 截面注写方式是在分标准层绘制的柱平面布置图的柱截面上，分别从一样编号的柱中选择一个截面，按另一种比例原位放大绘制柱截面配筋图，并在各个配筋图上注写截面尺寸b×h、角筋或全部纵筋(当纵筋采用一种直径且能够图示清楚时)、箍筋的具体数值，以及在柱截面配筋图上标注柱截面与轴线关系b1、b2、h1、h2的具体数值：当纵筋采用两种直径时，须再注写截面各边中部筋的具体数值(对于采用对称配筋的矩形截面柱，可仅在一侧注写中部筋)。
框架柱钢筋计算
柱的平法施工图表示方法
❖ 柱平法施工图是在柱平面图上采用列表注写方式或截面注写方式表达，并按规定注明各构造层的楼面标高、构造层高及相应层号。
❖ (一)柱列表注写方式 ❖ • 列表注写方式是在柱平面布置图上，分别在同一
编号的柱中选择一个或几个截面标注几何参数代号，在柱表中注写柱号、柱段起止标高、几何尺寸及配筋的具体数值，并配以各种柱截面形状及其箍筋类型图来表达的方式。

《梁钢筋计算实例》课件

《梁钢筋计算实例》ppt课件
目录
• 梁钢筋计算概述 • 梁钢筋的种类与作用 • 梁钢筋的计算方法 • 梁钢筋计算实例解析 • 梁钢筋计算的注意事项与优化建议
01
CATALOGUE
梁钢筋计算概述
梁钢筋计算的定义与目的
定义
梁钢筋计算是指根据梁的受力情况和相关规范，对梁的钢筋进行选择、布置和数量的计算过程。
梁下筋的搭接方式与梁上筋相同，可以采用绑扎搭接或焊接。
梁侧筋的计算方法
梁侧筋指的是位于梁侧面的钢筋，主要起到抗剪和抗扭的作用。
常用的梁侧筋计算公式包括：L=H+弯折长度（弯折长度根据梁的高度和侧筋直径确定）。
计算梁侧筋的长度时，需要考虑梁的高度、侧筋间距、混凝土保护层厚度等因素。
梁侧筋的搭接方式可以采用绑扎搭接或焊接。
梁箍筋的计算方法
梁箍筋指的是位于梁端部的钢筋，主要起到固定主筋位置和
提高梁的承载能力的作用。
计算梁箍筋的长度时，需要考虑梁的高度、箍筋直径、箍筋
间距等因素。
常用的梁箍筋计算公式包括： L=2×（H-2×混凝土保护层厚度）+2×d+弯钩长度（弯钩长度根据箍筋直径和抗震等级确定）。
梁箍筋的搭接方式可以采用绑扎搭接或焊接。
02
CATALOGUE
梁钢筋的种类与作用
梁上筋
总结词
梁上筋是梁的主要受力钢筋，负责承受梁的正弯矩。
详细描述
梁上筋通常为两根或两根以上的钢筋，主要布置在梁的跨中部位，用于承受梁的正弯矩，传递上部荷载。
梁下筋
总结词
梁下筋是梁的主要受力钢筋，负责承受梁的负弯矩。
详细描述
梁下筋通常为两根或两根以上的钢筋，主要布置在梁的支座部位，用于承受梁的负弯矩，传递上部荷载。
