高三物理电场专题复习针对训练题

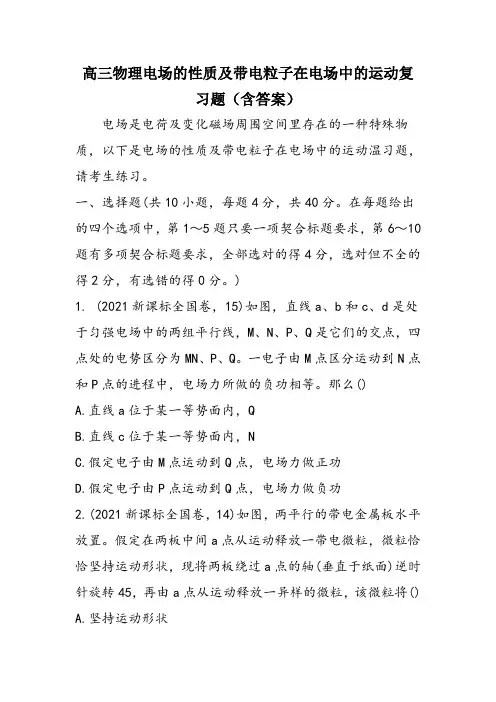

高三物理电场的性质及带电粒子在电场中的运动复习题（含答案）电场是电荷及变化磁场周围空间里存在的一种特殊物质，以下是电场的性质及带电粒子在电场中的运动温习题，请考生练习。

一、选择题(共10小题，每题4分，共40分。

在每题给出的四个选项中，第1～5题只要一项契合标题要求，第6～10题有多项契合标题要求，全部选对的得4分，选对但不全的得2分，有选错的得0分。

)1. (2021新课标全国卷，15)如图，直线a、b和c、d是处于匀强电场中的两组平行线，M、N、P、Q是它们的交点，四点处的电势区分为MN、P、Q。

一电子由M点区分运动到N点和P点的进程中，电场力所做的负功相等。

那么()A.直线a位于某一等势面内，QB.直线c位于某一等势面内，NC.假定电子由M点运动到Q点，电场力做正功D.假定电子由P点运动到Q点，电场力做负功2.(2021新课标全国卷，14)如图，两平行的带电金属板水平放置。

假定在两板中间a点从运动释放一带电微粒，微粒恰恰坚持运动形状，现将两板绕过a点的轴(垂直于纸面)逆时针旋转45，再由a点从运动释放一异样的微粒，该微粒将() A.坚持运动形状B.向左上方做匀减速运动C.向正下方做匀减速运动D.向左下方做匀减速运动3.(2021山东理综，18)直角坐标系xOy中，M、N两点位于x 轴上，G、H两点坐标如图。

M、N两点各固定一负点电荷，一电荷量为Q的误点电荷置于O点时，G点处的电场强度恰恰为零。

静电力常量用k表示。

假定将该误点电荷移到G点，那么H点处场强的大小和方向区分为()A.，沿y轴正向B.，沿y轴负向C.，沿y轴正向D.，沿y轴负向4(2021安徽理综，20)平均带电的无量大平面在真空中激起电场的场弱小小为，其中为平面上单位面积所带的电荷量，0为常量。

如下图的平行板电容器，极板正对面积为S，其间为真空，带电量为Q。

不计边缘效应时，极板可看作无量大导体板，那么极板间的电场强度大小和两极板间相互的静电引力大小区分为()A.和B.和C.和D.和5.(2021海南单科，5)如图，一充电后的平行板电容器的两极板相距l。

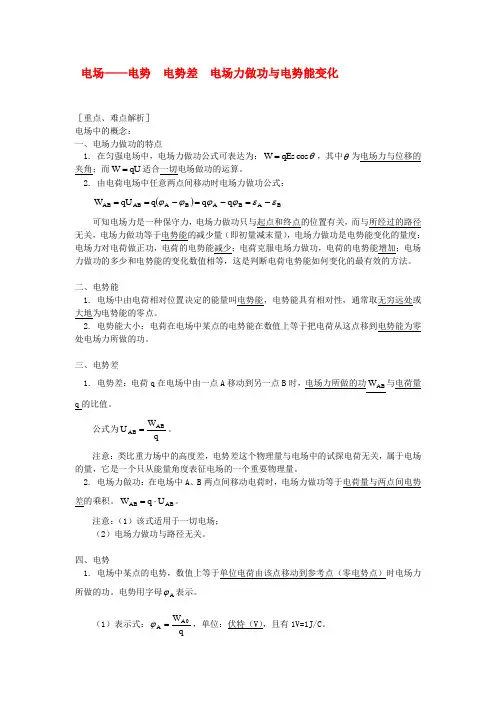

电场——电势 电势差 电场力做功与电势能变化［重点、难点解析］电场中的概念：一、电场力做功的特点1. 在匀强电场中，电场力做功公式可表达为：θcos qEs W =，其中θ为电场力与位移的夹角；而qU W =适合一切电场做功的运算。

2. 由电荷电场中任意两点间移动时电场力做功公式：()B A B A B A AB AB q q q qU W εεϕϕϕϕ-=-=-==可知电场力是一种保守力，电场力做功只与起点和终点的位置有关，而与所经过的路径无关，电场力做功等于电势能的减少量（即初量减末量），电场力做功是电势能变化的量度：电场力对电荷做正功，电荷的电势能减少；电荷克服电场力做功，电荷的电势能增加；电场力做功的多少和电势能的变化数值相等，这是判断电荷电势能如何变化的最有效的方法。

二、电势能1. 电场中由电荷相对位置决定的能量叫电势能，电势能具有相对性，通常取无穷远处或大地为电势能的零点。

2. 电势能大小：电荷在电场中某点的电势能在数值上等于把电荷从这点移到电势能为零处电场力所做的功。

三、电势差1. 电势差：电荷q 在电场中由一点A 移动到另一点B 时，电场力所做的功AB W 与电荷量q 的比值。

公式为qW U AB AB =。

注意：类比重力场中的高度差，电势差这个物理量与电场中的试探电荷无关，属于电场的量，它是一个只从能量角度表征电场的一个重要物理量。

2. 电场力做功：在电场中A 、B 两点间移动电荷时，电场力做功等于电荷量与两点间电势差的乘积。

AB AB U q W ⋅=。

注意：（1）该式适用于一切电场；（2）电场力做功与路径无关。

四、电势1. 电场中某点的电势，数值上等于单位电荷由该点移动到参考点（零电势点）时电场力所做的功。

电势用字母A ϕ表示。

（1）表示式：qW 0A A =ϕ，单位：伏特（V ），且有1V=1J/C 。

（2）物理意义：电场中某一点的电势在数值上等于单位电荷在那一点所具有的电势能。

一课一练45：电场能的性质提示：内容包括电势、电势差、电势能、电场力做的功等，方法包括等分法处理匀强电场、电场图像处理方式等。

1．关于静电场，下列说法正确的是（）A．在电场中，电势越高的地方，负电荷在该点具有的电势能越大B．由公式U=Ed可知，在匀强电场中任意两点间的电势差与这两点间的距离成正比C．在电场中电场强度大的地方，电势一定高D．任一点的电场强度总是指向该点电势降落最快的方向2．如图所示，一圆环上均匀分布着正电荷，x轴垂直于环面且过圆心O．下列关于x轴上的电场强度和电势的说法中正确的是（）A．O点的电场强度为零，电势最低B．O点的电场强度为零，电势最高C．从O点沿x轴正方向，电场强度减小，电势升高D．从O点沿x轴正方向，电场强度增大，电势降低3．如图所示，实线表示电场线，虚线表示带电粒子只在电场力作用下的运动轨迹，a、b为其运动轨迹上的两点，可以判定（）A．粒子在a点的速度大于在b点的速度B．粒子在a点的加速度大于在b点的加速度C．粒子一定带正电荷D．粒子在a点的电势能大于在b点的电势能4．如图所示，虚线a、b、c代表电场中的三个等差等势面，ab的间距大于bc的间距．实线为一带电的粒子仅在电场力作用下通过该区域时的运动轨迹，P、M为轨迹上的两个点，由此可知（）A．粒子在M点受到的电场力比在P点受到的电场力大B．粒子在P、M两点间的运动过程，电场力一定做正功C ．粒子在M 点的电势能一定比在P 点的电势能大D ．三个等势面中，a 的电势一定最高5．如图所示，光滑绝缘水平面上有一点B ，在其正上方O 点固定一个电荷量为＋Q 的点电荷，从水平面上的A 点由静止释放一质量为m 、电荷量为－q 的物体（可视为点电荷），该物体经过B 点时的速度为v ，图中θ=60 °，规定电场中B 点的电势为零．则在＋Q 形成的电场中，下列说法正确的是（ ）A ．物体在B 点受到的库仑力是A 点的2倍 B ．B 点的场强大小是A 点的2倍C ．A 点的电势为mv 22qD ．物体在A 点的电势能为12mv 2 6．水平线上的O 点放置一点电荷，图中画出了电荷周围对称分布的几条电场线，如图所示．以水平线上的某点O ′为圆心，画一个圆，与电场线分别相交于a 、b 、c 、d 、e ，则下列说法正确的是（ ）A ．b 、e 两点的电场强度相同B ．b 、c 两点间电势差等于e 、d 两点间电势差C ．a 点电势高于c 点电势D ．电子在d 点的电势能大于在b 点的电势能7．（多选）如图所示，半圆槽光滑、绝缘、固定，圆心是O ，最低点是P ，直径MN 水平．a 、b 是两个完全相同的带正电小球(视为点电荷)，b 固定在M 点，a 从N 点静止释放，沿半圆槽运动经过P 点到达某点Q (图中未画出)时速度为零．则小球a （ ）A ．从N 到Q 的过程中，重力与库仑力的合力先增大后减小B ．从N 到P 的过程中，速率先增大后减小C ．从N 到Q 的过程中，电势能一直增加D ．从P 到Q 的过程中，动能减少量小于电势能增加量8．如图所示，真空中一椭圆的两焦点M 、N 处固定两个等量异种电荷＋Q 、－Q ，O 为椭圆中心，ab 、cd 分别是椭圆长轴和短轴，e 、f 是椭圆上关于O 点对称的两个点，下列说法中正确的是（ ）A ．椭圆上某点的场强方向为该点的切线方向B．a、b两点场强相同，e、f两点场强也相同C．将一正电荷由e点沿椭圆移到f点，电场力做功为零D．将一电荷由O点移到椭圆上任意一点时，电势能的变化量相同9．（多选）在正方形的四个顶点分别放置点电荷，电荷量分布情况如图所示(q＞0)，过正方形的中心O点做正方形的垂线，A、B为垂线上关于正方形对称的两点，以无穷远为零电势点，用E A、E B分别表示A、B两点的场强，用φA、φB分别表示A、B两点的电势，则下列说法正确的是（）A．E A与E B相等B．φA与φB相等C．将一个带正电的点电荷由B点无初速释放，仅在电场力作用下，该电荷从B点运动到O点的过程中加速度一定会一直减小D．将一个带正电的点电荷由A点无初速释放，仅在电场力作用下，该电荷从A点运动到O点的过程中加速度可能先增大后减小10．（多选）图中虚线a、b、c、d、f代表匀强电场内间距相等的一组等势面，已知平面b上的电势为2 V．一电子经过a时的动能为10 eV，从a到d的过程中克服电场力所做的功为6 eV．下列说法正确的是（）A．平面c上的电势为零B．该电子可能到达不了平面fC．该电子经过平面d时，其电势能为4 eVD．该电子经过平面b时的速率是经过d时的2倍11．以两个等量同种正电荷连线的中点为圆心，在连线的中垂面上作出两个同心圆如图所示，两个圆上有三个不同的点M、N、P，下列说法正确的是（）A．N点电势一定小于M点的电势B．N点场强一定大于M点的场强C．一个电子在M点的电势能和在P点的电势能相等D．一个电子在N点的电势能比在P点的电势能大12．（多选）一匀强电场的方向平行于xOy 平面，平面内a 、b 、c 三点的位置如图所示，三点的电势分别为10 V 、17 V 、26 V ．下列说法正确的是（ ）A ．电场强度的大小为2.5 V/cmB ．坐标原点处的电势为1 VC ．电子在a 点的电势能比在b 点的低7 eVD ．电子从b 点运动到c 点，电场力做功为9 eV13．如图所示，空间有一正三棱锥OABC ，点A ′、B ′、C ′分别是三条棱的中点．现在顶点O 处固定一正的点电荷，则下列说法中正确的是（ ）A ．A ′，B ′，C ′三点的电场强度相同B ．△ABC 所在平面为等势面C ．将一正的试探电荷从A ′点沿直线A ′B ′移到B ′点，静电力对该试探电荷先做正功后做负功D ．若A ′点的电势为φA ′，A 点的电势为φA ，则A ′A 连线中点D 处的电势φD 一定小于φA ′＋φA 214．如图所示，匀强电场中的六个点A 、B 、C 、D 、E 、F 为正八面体的六个顶点，已知BE 中点O的电势为零，A 、B 、C 三点的电势分别为7 V 、－1 V 、3 V ，则E 、F 两点的电势分别为（ ）A ．2 V 、－2 VB ．1 V 、－3 VC ．1 V 、－5 VD ．2 V 、－4 V15．如图甲所示，在某一电场中有一条直电场线，在电场线上取A 、B 两点，将一个电子由A 点以某一初速度释放，它能沿直线运动到B 点，且到达B 点时速度恰为零，电子运动的v -t 图象如图乙所示．则下列判断正确的是（ ）A ．B 点场强一定小于A 点场强B ．电子在A 点的加速度一定小于在B 点的加速度C ．B 点的电势一定低于A 点的电势D ．该电场若是正点电荷产生的，则场源电荷一定在A 点左侧16．（多选）在一静止点电荷的电场中，任一点的电势φ与该点到点电荷的距离r 的关系如图所示．电场中四个点a 、b 、c 和d 的电场强度大小分别为E a 、E b 、E c 和E d .点a 到点电荷的距离r a 与点a的电势φa已在图中用坐标(r a，φa)标出，其余类推．现将一带正电的试探电荷由a点依次经b、c点移动到d点，在相邻两点间移动的过程中，电场力所做的功分别为W ab、W bc和W cd.下列选项正确的是（）A．E a∶E b=4∶1B．E c∶E d=2∶1C．W ab∶W bc=3∶1D．W bc∶W cd=1∶317．（多选）已知x轴上电场方向与x轴方向平行，x轴上各点电势如图所示，x=0处电势为5 V，一电子从x=-2 cm处由静止释放，则下列说法正确的是（）A．x=0处电场强度为零B．电子在x=-2 cm处的加速度小于电子在x=-1 cm处的加速度C．该电子运动到x=0处时的动能为3 eVD．该电子不可能运动到x=2 cm处18．（多选）静电场在x轴上的场强E随x的变化关系如图所示，x轴正向为场强正方向，带正电的点电荷沿x轴正向运动，则点电荷（）A．在x2和x4处电势能相等B．由x1运动到x3的过程中电势能增大C．由x1运动到x4的过程中电场力先增大后减小D．由x1运动到x4的过程中电场力先减小后增大19．（多选）一带负电的粒子只在电场力作用下沿x轴正方向运动，其电势能E p随位移x的变化关系如图所示，则下列说法正确的是（）A．粒子从x1处运动到x2处的过程中电场力做正功B．x1、x2处电场强度方向沿x轴正方向C．x1处的电场强度大小大于x2处的电场强度大小D．x1处的电势比x2处的电势低20．（多选）在竖直方向的电场中一带电小球由静止开始竖直向上运动，运动过程中小球的机械能与其位移关系的图象如图所示，其中O～x1过程的图线为曲线，x1～x2过程的图线为直线．根据该图象，下列说法正确的是（）A．小球一定带正电B．O～x1过程中小球可能一直在做加速运动C．x1～x2过程中所处的电场一定是匀强电场D．x1～x2过程中小球的动能可能不变21．一对等量点电荷位于平面直角坐标系xOy的一个轴上，它们激发的电场沿x、y轴方向上的场强和电势随坐标的变化情况如图中甲、乙所示，甲图为y轴上各点场强随坐标变化的E­y图像，且沿y轴正向场强为正．乙图为x轴上各点电势随坐标变化的φ­x图像，且以无穷远处电势为零．图中a、b、c、d为轴上关于原点O的对称点，根据图像可判断下列有关描述正确的是（）A．是一对关于原点O对称的等量负点电荷所激发的电场，电荷位于y轴上B．是一对关于原点O对称的等量异种点电荷所激发的电场，电荷位于x轴上C．将一个＋q从y轴上a点由静止释放，它会在aOb间往复运动D．将一个＋q从x轴上c点由静止释放，它会在cOd间往复运动22．（多选）真空中静止点电荷周围，某点的场强大小与该点到点电荷距离二次方(E-r2)的图象如图所示．若电场中a、b、c三点的场强大小分别为E a、E b、E c，一带正电的试探电荷由a点经b 移动到c点，电场力所做的功分别为W ab和W bc；若规定无限远处的电势为0，真空中点电荷周围某点的电势为φ，其中Q为点电荷的电荷量，k=9.0×109 N·m2/C2．下列说法正确的是（）A．Q=4×10－9 CB．E b∶E c=3∶2C．φa∶φb=4∶1D．W ab∶W bc=3∶123．如图所示，绝缘轨道CDGH位于竖直平面内，圆弧段DG的圆心角为θ=37°，DG与水平段CD、倾斜段GH分别相切于D点和G点，CD段粗糙，DGH段光滑，在H处固定一垂直于轨道的绝缘挡板，整个轨道处于场强为E=1×104N/C、水平向右的匀强电场中．一质量m=4×10－3kg、带电量q=＋3×10－6 C的小滑块在C处由静止释放，经挡板碰撞后滑回到CD段的中点P处时速度恰好为零．已知CD段长度L=0.8 m，圆弧DG的半径r=0.2 m，不计滑块与挡板碰撞时的动能损失，滑块可视为质点．求：（1）滑块与CD段之间的动摩擦因数μ；（2）滑块在CD段上运动的总路程；（3）滑块与绝缘挡板碰撞时的最大动能和最小动能．一课一练45：电场能的性质答案1．【答案】D【解析】在电场中，电势越高的地方，负电荷在该点具有的电势能越小，A错误；由公式U=Ed可知，在匀强电场中任意两点间的电势差与这两点间沿电场线方向的距离成正比，B错误；电场强度大小与电势高低没有关系，C错误；电场强度的方向总是指向电势降低最快的方向，D正确．2．【答案】B【解析】圆环上均匀分布着正电荷，可以将圆环等效为很多正点电荷的组成，同一条直径的两端点的点电荷的合场强类似于两个等量同种点电荷的合场强，故圆环的中心的合场强一定为零．x轴上的合场强，在圆环的右侧的合场强沿x轴向右，左侧的合场强沿x轴向左，电场强度都呈现先增大后减小的特征，由沿场强方向的电势降低，得O点的电势最高．综上知选项B正确．3．【答案】D【解析】该粒子在电场中做曲线运动，则电场力应指向轨迹的凹侧且沿电场线的切线方向，设粒子由a向b运动，则其所受电场力方向和速度方向的关系如图所示，可知电场力做正功，粒子速度增加，电势能减小，A选项错，D选项对；b点处电场线比a点处电场线密，即粒子在b点所受电场力大，加速度大，B选项错；因电场线方向不确定，所以粒子的电性不确定，C选项错．（假设粒子由b向a运动同样可得出结论）4．【答案】C【解析】因等势面中ab的间距大于bc的间距，可知M点的电场线较P点稀疏，粒子在M点受到的电场力比在P点受到的电场力小，选项A错误；由粒子的运动轨迹可知，若粒子从M向P点运动时，电场力做正功，电势能减小，即粒子在M点的电势能比在P点的电势能大；若粒子从P向M 点运动时，电场力做负功，电势能增加，即粒子在M点的电势能比在P点的电势能大；故选项B错误，C正确；因不知道粒子的电性，故不能判断等势面中电势的高低，选项D错误．5．【答案】D【解析】由几何关系可知OA =2OB ，根据库仑定律F =k Qq r 2可知物体在B 点受到的库仑力是A 点的4倍，选项A 错误；根据E =k Q r2可知，B 点的场强大小是A 点的4倍，选项B 错误；根据动能定理，物体由A 到B 的过程中有－q (φA －φB )=12mv 2，B 点的电势为零，即φB =0，解得A 点的电势φA =－mv 22q，故C 错误；物体在A 点具有的电势能为E p A =－qφA =12mv 2，故D 正确． 6．【答案】B【解析】由图看出，b 、e 两点电场强度的大小相等，但方向不同，而电场强度是矢量，所以b 、e 两点的电场强度不同，故A 错误；根据对称性可知，b 、c 两点间电势差与e 、d 两点间电势差相等，故B 正确；根据顺着电场线电势逐渐降低可知，离点电荷O 越远，电势越低，故a 点电势低于c 点电势，故C 错误；d 点的电势高于b 点的电势，由E p =qφ=－eφ，则知电子在d 点的电势能小于在b 点的电势能，故D 错误．7．【答案】BC【解析】小球a 从N 点静止释放，过P 点后到Q 点速度为零，整个运动过程只有重力和库仑力做功，库仑力方向与小球a 速度方向夹角一直大于90°，所以库仑力整个过程做负功．小球a 从N 到Q 的过程中，库仑力增大，库仑力与重力的夹角从90°一直减小，所以它们的合力一直增大，故A 错误．带电小球a 受力如图所示，在靠近N 点的位置，合力与速度夹角小于90°，在P 点合力与速度夹角大于90°，所以小球a 从N 到P 的过程中，速率应先增大后减小，故B 正确．从N 到Q 的过程中，库仑力一直做负功，所以电势能一直增加，故C 正确．根据能量守恒定律可知，P 到Q 的过程中，动能的减少量等于重力势能和电势能的增加量之和，故D 错误．8．【答案】B【解析】椭圆上某点的场强方向为该点的电场线的切线方向，故A 错误；a 、b 两点场强相同，e 、f 两点场强大小相同，与ab 的角度关于O 点中心对称，方向均指向斜上方，故B 正确；e 点的电势高于f 点，则将一正电荷由e 点沿椭圆移到f 点，电场力做正功，故C 错误；将一电荷由O 点移到椭圆上任意一点时，椭圆不是等势面，故电势能的变化量不同，故D 错误．9．【答案】BD【解析】根据电场的叠加原理和A 、B 两点的对称性，A 、B 两点的电场强度大小相等方向相反，电势相等，故A 错误，B 正确．如果A 、B 离O 点足够远，A 、B 两点的电场强度近似为零，而对于O 点，两个＋q 和两个－2q 分别关于O 点对称，O 点处电场强度也为零，所以带电粒子从B 点到O 点或者从A 点到O 点，电场强度都是先增大后减小，由ma =qE ，加速度也先增大后减小；如果A 、B 离O 点比较近，加速度可能会一直减小，故C 错误，D 正确．10．【答案】AB【解析】A 对：因等势面间距相等，由U =Ed 得相邻虚线之间的电势差相等，由a 至d ，eU ad =6 eV ，故U ad =6 V ；各虚线电势如图所示，因电场力做负功，故电场方向向右，沿电场线方向电势降低，φc =0．B 对：因电子的速度方向未知，若不垂直于等势面，如图中实线所示，电子可能到达不了平面f ．C 错：经过d 时，电势能E p =eφd =2 eV ．D 错：由a 到b ，W ab =E k b －E k a =－2 eV ，所以E k b =8 eV ；由a 到d ，W ad =E k d －E k a =－6 eV ，所以E k d =4 eV ；则E k b =2 E k d ，根据E k =12mv 2知v b =2v d ．11．【答案】C【解析】M 、N 间的电场方向由N →M ，根据沿电场线的方向电势降低，可知N 点电势一定高于M 点的电势，故A 错误．电场线的疏密反映电场的强弱，M 、N 两点处的电场线疏密情况不能确定，所以不能比较场强的大小，故B 错误．M 、P 两点在同一圆上，根据电场分布的对称性可以知道，M 、P 两点的电势相等，则一个电子在M 、P 两点的电势能相等，所以C 正确．N 点电势高于M 点的电势，电子带负电，根据负电荷在电势高处电势能小，可知一个电子在N 点的电势能比在P 点的电势能小，故D 错误．12．【答案】ABD【解析】如图所示，由匀强电场中两平行线距离相等的两点间电势差相等知，Oa 间电势差与bc 间电势差相等，故O 点电势为1 V ，选项B 正确；则在x 轴上，每0.5 cm 长度对应电势差为1 V ，10 V对应的等势线与x 轴交点e 坐标为(4.5，0)，△aOe 中，Oe ∶Oa =4.5∶6=3∶4，由几何知识得：Od长度为3.6 cm ，代入公式E =U d 得，E =2.5 V/cm ，选项A 正确；电子带负电，电势越高，电势能越小，电子在a 点的电势能比在b 点的高7 eV ，选项C 错误；电子从b 点运动到c 点，电场力做功W =eU =9 eV ，选项D 正确．13．【答案】D【解析】A ′、B ′、C ′三点到O 点的距离相等，根据点电荷的场强公式E =k Q r2分析可知，A ′、B ′、C ′三点的电场强度大小相等。

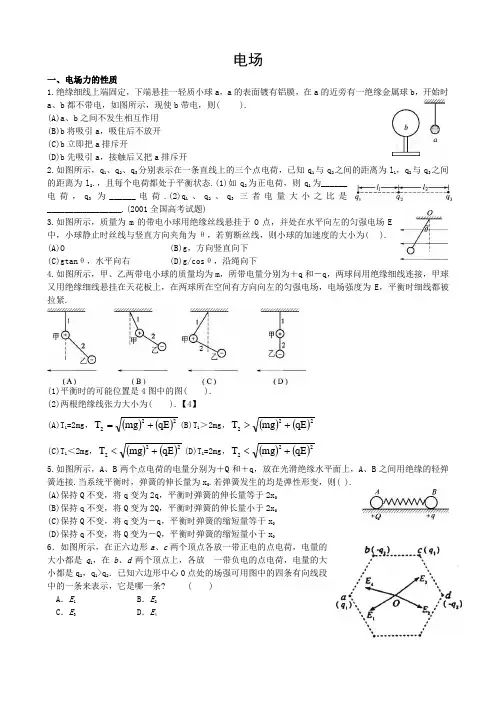

电场一、电场力的性质1.绝缘细线上端固定，下端悬挂一轻质小球a ，a 的表面镀有铝膜，在a 的近旁有一绝缘金属球b ，开始时a 、b 都不带电，如图所示，现使b 带电，则( ).(A)a 、b 之间不发生相互作用(B)b 将吸引a ，吸住后不放开(C)b 立即把a 排斥开(D)b 先吸引a ，接触后又把a 排斥开2.如图所示，q 1、q 2、q 3分别表示在一条直线上的三个点电荷，已知q 1与q 2之间的距离为l 1，q 2与q 3之间的距离为l 2.，且每个电荷都处于平衡状态.(1)如q 2为正电荷，则q 1为______电荷，q 3为______电荷.(2)q 1、q 2、q 3三者电量大小之比是_________________.(2001全国高考试题)3.如图所示，质量为m 的带电小球用绝缘丝线悬挂于O 点，并处在水平向左的匀强电场E中，小球静止时丝线与竖直方向夹角为θ，若剪断丝线，则小球的加速度的大小为( ).(A)O (B)g ，方向竖直向下(C)gtan θ，水平向右 (D)g/cos θ，沿绳向下4.如图所示，甲、乙两带电小球的质量均为m ，所带电量分别为＋q 和－q ，两球问用绝缘细线连接，甲球又用绝缘细线悬挂在天花板上，在两球所在空间有方向向左的匀强电场，电场强度为E ，平衡时细线都被拉紧.(1)平衡时的可能位置是4图中的图( ).(2)两根绝缘线张力大小为( ).【4】(A)T 1=2mg ，()()222qE mg T +=(B)T 1＞2mg ，()()222qE mg T +> (C)T 1＜2mg ，()()222qE mg T +<(D)T 1=2mg ，()()222qE mg T +<5.如图所示，A 、B 两个点电荷的电量分别为＋Q 和＋q ，放在光滑绝缘水平面上，A 、B 之间用绝缘的轻弹簧连接.当系统平衡时，弹簧的伸长量为x 0.若弹簧发生的均是弹性形变，则( ).(A)保持Q 不变，将q 变为2q ，平衡时弹簧的伸长量等于2x 0(B)保持q 不变，将Q 变为2Q ，平衡时弹簧的伸长量小于2x 0(C)保持Q 不变，将q 变为－q ，平衡时弹簧的缩短量等于x 0(D)保持q 不变，将Q 变为－Q ，平衡时弹簧的缩短量小于x 06．如图所示，在正六边形a 、c 两个顶点各放一带正电的点电荷，电量的大小都是q 1，在b 、d 两个顶点上，各放 一带负电的点电荷，电量的大小都是q 2，q 1>q 2．已知六边形中心0点处的场强可用图中的四条有向线段中的一条来表示，它是哪一条? ( )A ．E 1B ．E 2C ．E 3D ．E 4二、电场能的性质1.如图所示，A 、B 两点各放有电量为＋Q 和＋2Q 的点电荷，A 、B 、C 、D 四点在同一直线上，且DB CD AC ==.将一正电荷从C 点沿直线移到D 点，则( ).(A)电场力一直做正功(B)电场力先做正功再做负功(C)电场力一直做负功(D)电场力先做负功再做正功2.如图所示，一个带负电的油滴以初速v 0从P 点倾斜向上进入水平方向的匀强电场中若油滴到达最高点C 时速度大小仍为v 0，则油滴最高点的位置在( ).(A)P 点的左上方 (B)P 点的右上方(C)P 点的正上方 (D)上述情况都可能3．如图所示，在粗糙、绝缘且足够大的水平面上固定着一个带负电荷的点电荷Q ．将一个质量为m 带电荷为q 的小金属块(金属块可以看成质点)放在水平面上并由静止释放，金属块将在水平面上沿远离Q 的方向开始运动．则在金属块运动的整个过程中 ( )A ．电场力对金属块做的功等于金属块增加的机械能B ．金属块的电势能先减小后增大C ．金属块的加速度一直减小D ．电场对金属块所做的功一定等于摩擦产生的热4.如图所示，水平放置的固定圆盘A 带电为十Q ，电势为零，从盘中心O 处释放一质量为m 、带电+q 的小球，由于电场力的作用，小球最高可竖直上升高度为H 的点C ，且过点B 时速度最大，由此可求出带电圆盘A 上的所带电荷十Q 形成的电场中（ ）A ．B 点场强 B ．C 点场强 C ．B 点电势D ．C 点电势5.如图所示，A 、B 、C 为一等边三角形的三个顶点，某匀强电场的电场线平行于该三角形平面，现将电荷量为10-8C 的正点电荷从A 点移到B 点，电场力做功为3×lO -6J ，将另一电倚量为10-8C 的负点电荷从A 点移到C 点，克服电场力做功3×10-6J.(1)求电场线的方向及U AB 、U AC 、U BC 的值.(2)若AB 边长为32cm ，求电场强度.6.如图所示，ab 是半径为R 的圆的一条直径，该圆处于匀强电场中，场强为E.在圆周平面内，将一带止电q 的小球从a 点以相同的动能抛出，抛出方向不同时，小球会经过圆周上不同的点，在这些所有的点中，到达c 点的小球动能最大.已知∠cab=30°，若不计重力和空气阻力，试求电场方向与直线ac 间的夹角θ.7.如图所示，虚线a 、b 和c 是某静电场中的三个等势而，它们的电势分别为U a 、U b和U c ，U a ＞U b ＞U c .一带正电的粒子射入电场中，其运动轨迹如实线KLMN 所示，由图可知( ).(A)粒子从K 到L 的过程中，电场力做负功(B)粒子从L 到M 的过程中，电场力做负功(C)粒子从K 到L 的过程中，静电势能增加(D)粒子从L 到M 的过程中，动能减少8.如图所示，虚线表示电场的一簇等势面且相邻等势面间电势差相等，一个α粒子以一定的初速度进入电场后，只在电场力作用下沿实线轨迹运动，α粒子先后通过M点和N点.在这一过程中，电场力做负功，由此可判断出( ).(A)N点的电势高于M点的电势(B)α粒子在N点的电势能比在M点的电势能大(C)α粒子在M点的速率小于在N点的速率(D)α粒子在M点受到的电场力比在N点受到的电场力大三、电容、带电粒子在电场中的运动1.如图所示，在水平放置的光滑金属板中点的正上方，有带正电的点电荷Q.一表面绝缘、带正电的金属球(可视为质点，且不影响原电场)以速度v0开始在金属板上向右运动，在运动过程中( ).(A)小球减速后作加速运动(B)小球作匀速直线运动(C)小球受电场力的冲量为零(D)以上说法可能都不正确2.平行板电容器的两板A、B接于电池两极，一个带正电小球悬挂在电容器内部，闭合电键S，电容器充电，这时悬线偏离竖直方向夹角为θ，如图所示，那么( ).(A)保持电键S闭合，带正电的A板向B板靠近，则θ增大(B)保持电键S闭合，带正电的A板向B板靠近，则θ不变(C)电键S断开，带正电的A板向B板靠近，则θ增大(D)电键S断开，带正电的A板向B板靠近，则θ不变3.如图所示，两块水平放置的平行金属板M、N相距为d，组成一个电容为C的平行板电容器，M板接地，板正中央有一个小孔B，从B孔正上方h处的A点，一滴一滴地由静止滴下质量为m、电荷量为q的带电油滴.油滴穿过B孔后落到N板，把全部电荷量传给N板.若不计空气阻力及板外电场，问:(1)第几滴油滴将在M、N间作匀速直线运动?(2)能到达N板的液滴不会超过多少滴?4.如图所示，A、B为平行金属板，两板相距为d，分别与电源两极相连，两板的中央各有一小孔M和N.今有一带电质点自A板上方相距为d的P点由静止自由下落(P、M、N在同一竖直线上)，空气阻力忽略不计，到达N孔时速度恰好为零，然后沿原路返同.若保持两极板间的电压不变，则( ).(A)把A板向上平移一小段距离，质点自P点自由下落后仍能返回(B)把A板向下平移一小段距离，质点自P点自由下落后将穿过N孔继续下落(C)把B板向上平移一小段距离，质点自P点自由下落后仍能返回(D)把B板向下平移一小段距离，质点自P点自由下落后将穿过N孔继续下落5.静止在太空中的飞行器上有一种装置，它利用电场力加速带电粒子，形成向外发射的高速粒子流，从而对飞行器产生反冲击力，使其获得加速度.已知飞行器质量为M，发射的是2价氧离子，发射离子的功率恒为P，加速的电压为U，每个氧离子的质量为m，单位电量为e，不计发射氧离子后飞行器质量的变化.求:(1)射出的氧离子速度.(2)每秒射出的氧离子数.(3)射出氧离子后飞行器开始运动的加速度.6.如图所示，质量为5×10-8kg 的带电微粒以v 0=2m ／s 速度从水平放置的平行金属板A 、B 的中央飞入板间.已知板长L=10cm ，板间距离d=2cm ，当U AB =103V 时，带电微粒恰好沿直线穿过板间，则AB 间所加电压在什么范围内带电微粒能从板间飞出?7．如图所示，光滑绝缘杆竖直放置，且与以点电荷+Q 为圆心的圆周交于B 、C 两点．一质量为m 、带电量为－q 的空心小球从杆上A 点无初速下滑，且AB =BC =h ，小球滑到B 点的速度为gh 3，求：(1)小球由A 到B 过程中电场力做的功；(2)若小球在B 点时的加速度为a ，则运动到C 点时的加速度为多大？(3) 小球滑到C 点时的速度；(4) A 、C 两点的电势差．8．如图所示，初速度为零的电子（电荷量为e 、质量为m ），经电压为U 1的加速电场加速后从金属板的小孔穿出，沿两水平偏转板的中心线进入偏转电场。
