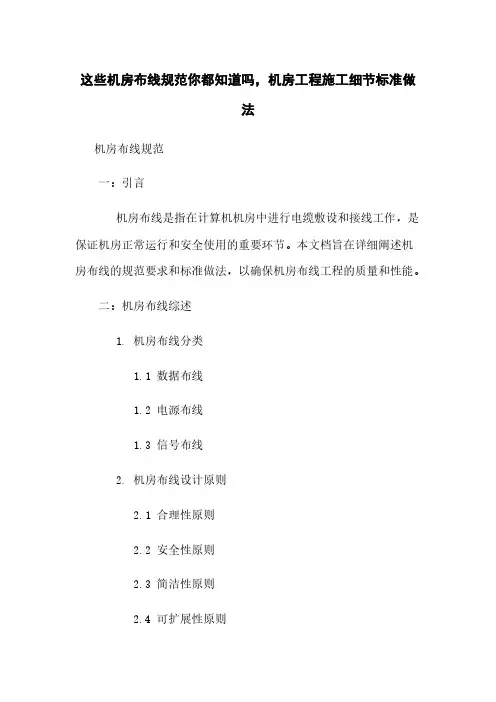

这些机房布线规范你都知道吗，机房工程施工细节标准做法机房布线规范一：引言机房布线是指在计算机机房中进行电缆敷设和接线工作，是保证机房正常运行和安全使用的重要环节。

本文档旨在详细阐述机房布线的规范要求和标准做法，以确保机房布线工程的质量和性能。

二：机房布线综述1. 机房布线分类1.1 数据布线1.2 电源布线1.3 信号布线2. 机房布线设计原则2.1 合理性原则2.2 安全性原则2.3 简洁性原则2.4 可扩展性原则三：数据布线规范1. 布线系统结构1.1 主干布线1.2 水平布线1.3 档次布线2. 机房布线材料2.1 电缆管2.2 光纤2.3 网线3. 机房布线标准3.1 出线标准3.2 接头标准3.3 标志标准四：电源布线规范1. 电源分布1.1 主配电系统 1.2 辅助配电系统1.3 应急供电系统2. 电源布线材料2.1 输电线缆2.2 电力插座2.3 电源保护设备3. 电源布线标准3.1 进线标准3.2 配电标准3.3 接地标准五：信号布线规范1. 信号传输分类1.1 数字信号1.2 模拟信号2. 信号布线材料2.1 信号电缆2.2 信号放大器 2.3 信号接口设备3. 信号布线标准3.1 信号线路规划3.2 接口连接标准3.3 信号调试标准六：附件1. 设计图纸2. 施工图纸3. 布线材料清单七：法律名词及注释1.适用法律：《建设工程法》、《机电安装工程施工及验收规范》等相关法律法规。

机房工程施工细节标准做法一：引言机房工程施工是指在计算机机房建设过程中进行设备安装、配线、测试、调试等工作的一系列步骤。

本文档旨在详细阐述机房工程施工的细节标准做法，以确保机房工程的质量和效果。

二：机房工程施工准备工作1.1 施工人员配置1.2 施工材料准备2. 工程规划2.1 施工计划制定2.2 施工流程规划三：机房设备安装标准1. 设备放置1.1 机柜放置1.2 设备安装位置选择2. 设备连接2.1 数据线连接2.2 电源线连接四：机房配线标准1. 电缆敷设1.1 电缆通道准备1.2 电缆敷设方法2.1 接线端子选择2.2 接线方式规范五：机房测试调试标准1. 设备测试1.1 设备性能测试1.2 设备连接测试2. 网络测试2.1 网络通信测试2.2 延迟测试六：附件1. 工程设计图纸2. 施工进度计划3. 设备测试报告七：法律名词及注释1.适用法律：《建设工程法》、《建筑规范》等相关法律法规。

机房综合布线方法机房综合布线是指将机房内的各种设备和设施连接起来，形成一个完整的网络系统。

它包括通信线路和电源线路的布置、设备的连接和布置、机房空调和照明系统的布置等。

机房综合布线的好坏将直接影响整个网络系统的可靠性和稳定性。

下面将介绍一种常用的机房综合布线方法。

1.确定布线需求和方案设计在开始综合布线之前，首先需要确定布线的需求和规划。

需要考虑的因素包括机房所需的设备类型和数量、数据通信的速度要求、布线的距离、布线的可靠性要求等。

在明确需求后，可以设计一套合理的布线方案，包括线路的走向、线缆的类型和厂家、连接设备的位置等。

2.布置线路管道和通道机房综合布线需要通过线路管道和通道将线缆布置在机房内，以便于管理和维护。

可以选择金属或塑料线槽、地槽或吊架等方式进行线缆管道的布置。

线槽和通道应该足够宽敞以容纳所需的线缆数量，并且应该进行合理的布置，以便于维护和更换。

3.选择合适的线缆机房综合布线中最重要的一步是选择合适的线缆。

根据需求和规划，可以选择双绞线（如CAT5e、CAT6等）或光纤等线缆。

双绞线适用于短距离通信，光纤适用于长距离和高速通信。

在选择线缆时，应该考虑线缆的品质、传输性能、抗干扰能力和价格等因素，选择品质可靠、性能稳定的线缆。

4.进行线缆走向规划和布线在进行线缆布线前，需要进行线缆走向规划。

根据机房的布局和线缆的长度，可以确定线缆的走向和路径，确保线缆的走向合理、直观，并且方便于管理和维护。

5.进行线缆连接和设备布置线缆布线完成后，可以进行线缆的连接和设备的布置。

在进行线缆连接时，应该选择合适的连接设备和接头，确保连接的可靠性和稳定性。

设备的布置和放置应该考虑到设备的通风要求，以防止设备过热。

6.进行线缆标识和管理7.进行测试和调试布线完成后，应该进行测试和调试，以确保线缆和连接的正常工作。

可以使用网络测试仪器对线缆进行测试，检测线缆的传输速度、信号质量和抗干扰能力等。

如果发现问题，应该及时调整和修复，以提高网络的稳定性和可靠性。

机房布线的方法和内容
1、地板布线
这是一种最常见的布线方式，它充分利用了地板下的空间，但要注意地板下漏水、鼠害和散热，还应保证在每个机柜下方开凿相应的穿线孔（包括地板和线槽）。

2、吊顶布线
该布线方式特别适合于经常需要布线的机房，目前也非常流行，此方式中吊顶内包含了各种布线电源、弱电布线，在每个机柜上方开凿相应的穿线孔（包括地板和线槽），当然也要注意漏水、鼠害和散热。

具体布线的内容有：电源布线、弱电布线和接地布线，其中电源布线和弱电布线均放在金属布线槽内，具体的金属布线槽尺寸可根据线量的多少并考虑一定的发展余地。

电源线槽和弱电线槽之间的距离应保持至少30厘米以上，互相之间不能穿越，以防止相互之间的电磁干扰。

A、电源布线：在新机房装修进行电源布线时，应根据整个机房的布局和UPS的容量来安排，在规划中的每个机柜和设备附近，安排相应的电源插座，插座的容量应根据接入设备的功率来定，并留有一定的冗余，一般为10A或15A。

电源的线径应根据电源插座的容量并留有一定的容量来选购。

B、弱电布线：弱电布线中主要包括同轴细缆、五、六类网线和电话线等，布线时应注意在每个机柜、设备后面都有相应的线缆，
并应考虑以后的发展需要，各种线缆应分门别类用尼龙编织带捆扎好。

C、接地布线：由于新机房内都是高性能的计算机和网络通讯设备，故对接地有着严格的要求，接地也是消除公共阻抗，防止电容耦合干扰，保护设备和人员的安全，保证计算机系统稳定可靠运行的重要措施。

在机房地板下应布置信号接地用的铜排，以供机房内各种接地需要，铜排再以专线方式接入该处的弱电信号接地系统。

机房布线方案简介机房布线是指将不同设备之间的网络连接通过合理的布线方式进行连接，以确保机房内各个设备之间的通信稳定和高效。

本文将从机房布线的设计原则、布线类型、布线路径选择以及常见问题解决等方面进行介绍，为机房布线提供一个可行的方案。

设计原则在进行机房布线时，应考虑以下几个原则：1.合理规划布线路径：合理规划布线路径可以最大限度地减少布线长度，减少信号衰减，降低网络延迟。

2.区分不同类型的布线：根据不同设备之间的通信需求和信号传输速度要求，区分不同类型的布线，如数据布线、语音布线、电力布线等。

3.具备可扩展性：在设计布线方案时，应考虑到未来的扩展需求，留有一定的冗余能力，方便日后的布线扩展工作。

布线类型根据现代机房布线的需求，通常会使用以下几种常见的布线类型：1.铜缆布线：铜缆布线是最常见的机房布线方式之一，根据不同需求分为类别5、类别5e、类别6、类别6A等不同规格。

2.光纤布线：光纤布线是一种用光传输信号的技术，具有较高的传输速度和较低的信号衰减，适用于长距离高速传输。

3.无线布线：无线布线是一种无线网络连接的方式，通过无线路由器和无线网卡实现设备之间的互联。

布线路径选择在选择机房布线路径时，应考虑以下几个因素：1.信号传输距离：布线路径的长度直接影响信号的传输质量，尽量选择较短的布线路径，减少信号衰减。

2.电磁干扰：尽量远离电源线、高功率电器等可能引起电磁干扰的设备，以确保信号传输的稳定性。

3.布线冗余：在选择布线路径时，考虑到未来可能的布线扩展，预留一定的布线冗余，方便日后的扩展工作。

常见问题解决在机房布线过程中，可能会遇到一些常见问题，下面将对一些常见问题进行解答。

1. 布线路径太长导致信号质量下降怎么办？如果布线路径太长导致信号质量下降，可以考虑使用信号放大器来增强信号强度，或者重新规划布线路径，缩短布线长度。

2. 布线路径与电源线重叠，如何避免电磁干扰？如果布线路径与电源线重叠，可以通过增加屏蔽层或者改变布线路径的方式来避免电磁干扰，确保信号传输的稳定性。

机房布线总结1. 引言机房布线是一个重要的步骤，它对于保证机房内设备的正常运转和信息传输起着至关重要的作用。

一个合理的机房布线能够提高机房的效率和可靠性，降低潜在的风险和故障发生率。

本文将对机房布线进行总结，并分享一些实用的经验和技巧。

2. 选择合适的布线方法机房布线方法有多种，如串行布线、星型布线、树型布线等。

在选择布线方法时，我们应该根据实际情况和需求进行综合考虑。

以下是几种常用的布线方法：2.1 串行布线串行布线是最简单、最常见的一种方法。

它适用于布线距离较短、设备数量较少的情况。

串行布线的优点是简单易懂，成本相对较低。

然而，它的缺点是一旦其中一个设备出现问题，整个布线会受到影响。

2.2 星型布线星型布线是将所有设备的布线都连接到一个中心点的方法。

这种布线方法适用于布线距离较长、设备数量较多的情况。

星型布线的优点是灵活性高，易于管理和维护。

然而，它的缺点是需要较多的布线资源和设备。

2.3 树型布线树型布线是将设备布线分为多个分支，并通过集线器或交换机将这些分支连接在一起的方法。

这种布线方法适用于布线距离较长、设备数量较多的情况。

树型布线的优点是可扩展性强，易于管理和维护。

然而，它的缺点是中心节点故障会导致整个布线的故障。

3. 布线的规划和布局在进行机房布线之前，我们需要进行详细的规划和布局。

以下是几个需要考虑的因素：3.1 设备位置在机房布线时，我们需要考虑每个设备的合理位置。

设备之间的距离应适中，便于管理和维护。

同时，我们还需要根据设备的特性和需求，考虑设备之间的隔离和防火要求。

3.2 布线路径布线路径应该避免干扰和冲突，同时考虑未来的扩展和变动。

布线路径应尽量短，减少信号损耗和延迟。

我们还可以采用标识和标签的方式，标记每个布线路径，方便后续管理和维护。

3.3 安全考虑布线时需要考虑安全因素，例如适当的绝缘处理、防雷措施等。

机房内的电源、风扇和空调等设备也需要合理布置，确保机房内的温度和湿度在稳定的范围内。

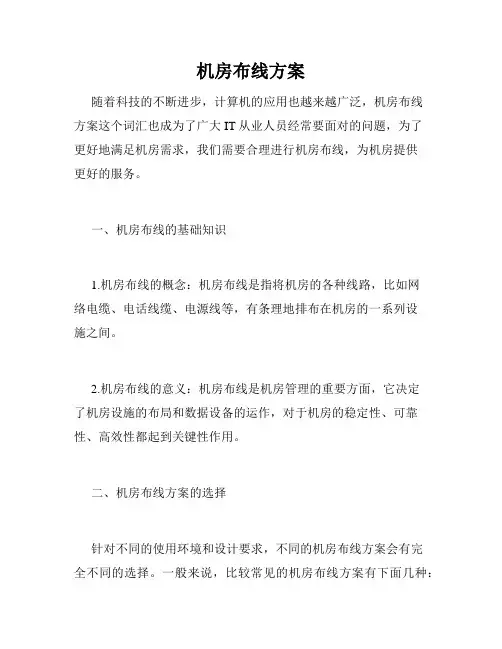

机房布线方案随着科技的不断进步，计算机的应用也越来越广泛，机房布线方案这个词汇也成为了广大IT从业人员经常要面对的问题，为了更好地满足机房需求，我们需要合理进行机房布线，为机房提供更好的服务。

一、机房布线的基础知识1.机房布线的概念：机房布线是指将机房的各种线路，比如网络电缆、电话线缆、电源线等，有条理地排布在机房的一系列设施之间。

2.机房布线的意义：机房布线是机房管理的重要方面，它决定了机房设施的布局和数据设备的运作，对于机房的稳定性、可靠性、高效性都起到关键性作用。

二、机房布线方案的选择针对不同的使用环境和设计要求，不同的机房布线方案会有完全不同的选择。

一般来说，比较常见的机房布线方案有下面几种：1.散布式布线：这种方案适用于小型机房或者机房分散，将各种线路直接布线到设备附近，直接插到设备上。

这种方案安装和使用都比较方便，缺点是管理难度较大，不便于后期维护。

2. xBY（布线系统）布线：这种方案适用于中型机房或者需要整合设备的机房，通过布线柜、布线箱、插座和线缆构成，具有规范化、可重复、搬迁方便等优点。

3.交叉布线：这种方案主要适用于计算机联网的机房，将不同的设备和线路进行交叉连接，以实现网络的互联。

4.架空布线：这种方案主要适用于需要在机房天花板上进行布线的场景，通过架起一个桥梁，将各种线缆悬挂在上面，可以有效地减少设备布局时的空间限制，适用性范围较广。

三、机房布线的注意事项1.线缆选择：线缆的选择要考虑到机房的环境情况、设备的连接方式以及网络类型等因素，不同的线材会对机房的稳定性和数据传输速度产生影响。

2.布线盘管：布线盘管是机房布线不可缺少的一个元素，它能有效地固定和整理线缆，将机房线路分明、干净整洁。

3.路径规划：要对机房的布局进行慎重规划，不仅要考虑设备与设备之间的距离，还要充分考虑安全、通风以及可维护性等因素。

4.标记标注：机房布线完成后，需要对设备、线缆以及连接方式等进行标记标注，便于后期维护、调整以及检查。

机房布线方案一、背景介绍随着信息技术的发展和互联网的普及，机房作为数据中心和网络枢纽的核心设施，扮演着越来越重要的角色。

机房布线方案是为了确保机房内各种设备间的连接和通信，提供高效、可靠的网络环境。

二、布线原则1. 合理规划：按照机房的实际情况和需求，制定合理的布线方案。

考虑到设备放置位置、机柜数量、网络设备规模等因素，布线方案应灵活、可扩展。

2. 分区分段：根据布线对象的不同功能和安全要求，将机房划分为不同的区域，并进行相应的布线分段。

例如，将服务器区、交换机区、存储区等进行划分。

3. 逻辑分离：在布线过程中，应将电力线缆、信号线缆、通信线缆等进行逻辑分离，防止相互干扰和干扰外界。

4. 物理保护：对布线所使用的线缆、配件进行物理保护，如采用防火、阻燃材料，保护线缆免受机械损伤和外界干扰。

三、布线方案设计1. 机房主干线路：主要用于连接机房内部各个区域和外部网络的线路。

主干线路应采用双绞线或光纤线缆，具备高带宽和稳定传输能力。

2. 区域布线方案：根据机房的不同功能需求，制定相应的布线方案。

以服务器区为例，可以采用星型布线结构，将服务器通过水晶头连接到交换机，实现设备间的互联。

3. 机柜内布线：在机柜内部，需要对设备间的连线进行规划。

使用合适长度的网线或光纤线缆，连接服务器、交换机、存储设备等。

同时，根据设备数量和扩展需求，预留一定长度的备用线缆，方便后续调整和添加设备。

4. 接地设计：机房布线方案中要考虑到接地问题，确保机房设备的接地可靠。

为线缆和设备提供适当的接地设施，并进行合理的接地连接。

四、布线实施步骤1. 规划和设计：根据机房的实际情况，制定布线方案，并进行详细设计。

2. 采购材料：根据布线方案，采购符合要求的线缆、配件和设备。

3. 敷设线缆：按照设计方案，在机房内进行线缆的敷设和固定，确保线缆的整齐、美观和稳固。

4. 连接设备：根据布线方案，将线缆连接到相应的设备上，并进行测试和调试。

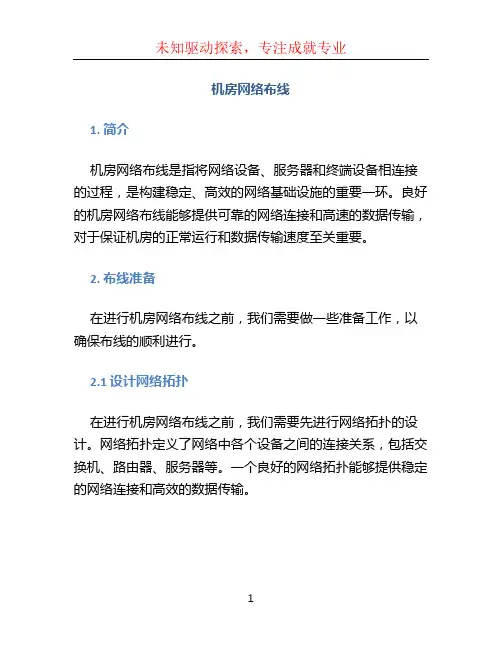

机房网络布线1. 简介机房网络布线是指将网络设备、服务器和终端设备相连接的过程，是构建稳定、高效的网络基础设施的重要一环。

良好的机房网络布线能够提供可靠的网络连接和高速的数据传输，对于保证机房的正常运行和数据传输速度至关重要。

2. 布线准备在进行机房网络布线之前，我们需要做一些准备工作，以确保布线的顺利进行。

2.1 设计网络拓扑在进行机房网络布线之前，我们需要先进行网络拓扑的设计。

网络拓扑定义了网络中各个设备之间的连接关系，包括交换机、路由器、服务器等。

一个良好的网络拓扑能够提供稳定的网络连接和高效的数据传输。

2.2 选择合适的布线材料和设备在进行机房网络布线时，我们需要选择合适的布线材料和设备。

常见的布线材料包括网络电缆、配线架、插座等。

在选择布线材料和设备时，需要考虑网络传输的速度、距离以及机房的具体需求。

2.3 制定布线方案制定布线方案是机房网络布线的重要一步。

布线方案需要考虑机房的物理结构、设备的位置以及数据传输的需求等因素。

制定一个合理的布线方案有助于提高机房网络的稳定性和可靠性。

3. 布线步骤机房网络布线通常包括以下几个步骤：3.1 划定布线区域首先，我们需要确定机房的布线区域。

根据机房的具体需求和布线方案，确定合适的布线区域，确保机房能够容纳所需的设备，并为布线留出足够的空间。

3.2 安装配线架和插座在开始布线之前，我们需要先安装配线架和插座。

配线架用于承载和固定网络电缆，插座用于连接网络设备和终端设备。

在安装配线架和插座时，需要保证它们的牢固和稳定，以确保布线的可靠性。

3.3 进行电缆布线电缆布线是机房网络布线的核心步骤。

根据布线方案，在配线架和插座之间铺设网络电缆。

在进行电缆布线时，需要保证电缆的质量和连接的牢固性，以确保数据的稳定传输。

3.4 进行连接和测试完成电缆布线后，我们需要进行连接和测试。

通过连接交换机、服务器和终端设备，确保网络连接正常和稳定。

同时，进行网络测试，确保网络传输速度达到预期目标。

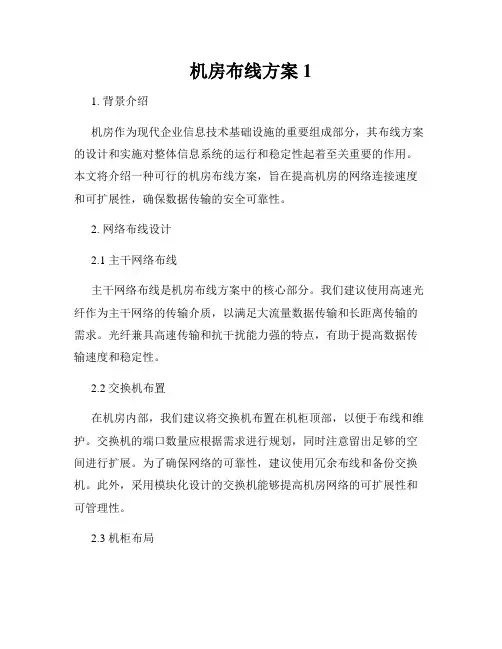

机房布线方案11. 背景介绍机房作为现代企业信息技术基础设施的重要组成部分，其布线方案的设计和实施对整体信息系统的运行和稳定性起着至关重要的作用。

本文将介绍一种可行的机房布线方案，旨在提高机房的网络连接速度和可扩展性，确保数据传输的安全可靠性。

2. 网络布线设计2.1 主干网络布线主干网络布线是机房布线方案中的核心部分。

我们建议使用高速光纤作为主干网络的传输介质，以满足大流量数据传输和长距离传输的需求。

光纤兼具高速传输和抗干扰能力强的特点，有助于提高数据传输速度和稳定性。

2.2 交换机布置在机房内部，我们建议将交换机布置在机柜顶部，以便于布线和维护。

交换机的端口数量应根据需求进行规划，同时注意留出足够的空间进行扩展。

为了确保网络的可靠性，建议使用冗余布线和备份交换机。

此外，采用模块化设计的交换机能够提高机房网络的可扩展性和可管理性。

2.3 机柜布局机柜布局的合理性对机房布线方案至关重要。

我们应考虑机柜的尺寸、通风和散热等因素。

在布置机柜时，应根据设备的功耗和散热情况进行科学的排布，避免过密和过热现象的发生。

3. 数据线布线数据线的合理布线能够最大程度地提高网络传输速率和稳定性。

在机房内，我们建议使用高质量的屏蔽双绞线（例如Cat6a）进行数据线的布线。

屏蔽双绞线能够有效减少干扰噪音，提供更优质的信号传输，并且在未来扩展或更新时具有较好的兼容性。

在实施数据线布线过程中，需要注意以下几点：3.1 充分利用走线槽，避免线缆之间交叉和交错布线，以减少电磁干扰。

3.2 合理安排线缆长度，避免过长或过短的线缆，以提高网络的传输效率。

3.3 标记和整理电缆，以便于日后的维护和故障排除。

3.4 注意线缆的防护和保护，避免受到外界物理和环境因素的损害。

4. 电源线布线机房中各设备的电源线也需要进行合理布线，以确保稳定的供电和避免电源干扰。

在设计电源线布线方案时，应注意以下几点：4.1 使用标准化的电源插座和电源线，确保连接的可靠性和安全性。

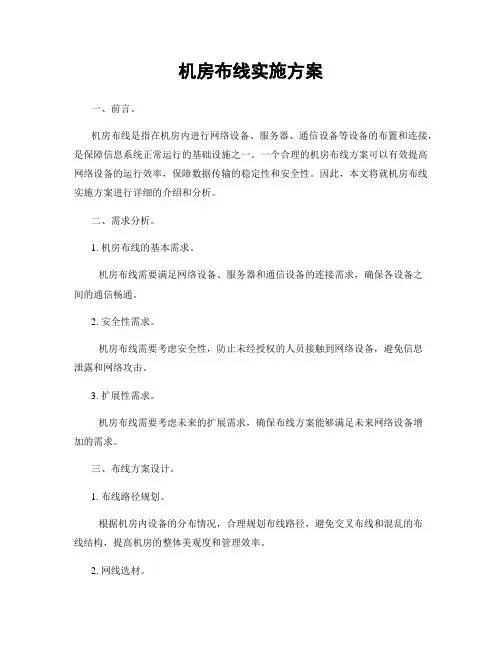

机房布线实施方案一、前言。

机房布线是指在机房内进行网络设备、服务器、通信设备等设备的布置和连接，是保障信息系统正常运行的基础设施之一。

一个合理的机房布线方案可以有效提高网络设备的运行效率，保障数据传输的稳定性和安全性。

因此，本文将就机房布线实施方案进行详细的介绍和分析。

二、需求分析。

1. 机房布线的基本需求。

机房布线需要满足网络设备、服务器和通信设备的连接需求，确保各设备之间的通信畅通。

2. 安全性需求。

机房布线需要考虑安全性，防止未经授权的人员接触到网络设备，避免信息泄露和网络攻击。

3. 扩展性需求。

机房布线需要考虑未来的扩展需求，确保布线方案能够满足未来网络设备增加的需求。

三、布线方案设计。

1. 布线路径规划。

根据机房内设备的分布情况，合理规划布线路径，避免交叉布线和混乱的布线结构，提高机房的整体美观度和管理效率。

2. 网线选材。

选择高质量的网线材料，确保信号传输的稳定性和可靠性，减少信号衰减和干扰。

3. 设备连接方式。

根据不同设备的连接需求，采用合适的连接方式，如直连、交叉连接、交叉接入等，确保设备之间的通信畅通。

4. 安全措施。

在布线过程中，采用安全防护措施，如布线管道、密封接头等，防止未经授权的人员接触到网线，确保网络安全。

5. 扩展性考虑。

在布线方案设计时，考虑未来的网络设备增加需求，预留一定的布线空间和端口，方便未来的扩展和升级。

四、实施步骤。

1. 现场勘察。

对机房进行现场勘察，了解机房内设备的分布情况和布线需求，为布线方案设计提供依据。

2. 设计方案。

根据现场勘察结果，设计合理的机房布线方案，包括布线路径规划、网线选材、设备连接方式、安全措施和扩展性考虑。

3. 材料采购。

根据设计方案，采购合适的网线材料和布线设备，确保布线材料的质量和数量充足。

4. 布线实施。

按照设计方案，进行机房布线实施，确保布线路径清晰、整齐，连接稳定可靠，同时注意安全防护措施的实施。

5. 质量检测。

在布线实施完成后，进行质量检测，确保各项连接稳定可靠，信号传输正常，安全防护措施有效。

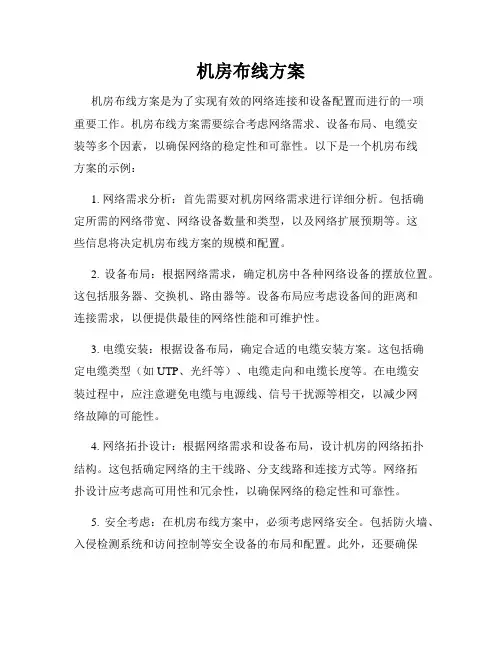

机房布线方案机房布线方案是为了实现有效的网络连接和设备配置而进行的一项重要工作。

机房布线方案需要综合考虑网络需求、设备布局、电缆安装等多个因素，以确保网络的稳定性和可靠性。

以下是一个机房布线方案的示例：1. 网络需求分析：首先需要对机房网络需求进行详细分析。

包括确定所需的网络带宽、网络设备数量和类型，以及网络扩展预期等。

这些信息将决定机房布线方案的规模和配置。

2. 设备布局：根据网络需求，确定机房中各种网络设备的摆放位置。

这包括服务器、交换机、路由器等。

设备布局应考虑设备间的距离和连接需求，以便提供最佳的网络性能和可维护性。

3. 电缆安装：根据设备布局，确定合适的电缆安装方案。

这包括确定电缆类型（如UTP、光纤等）、电缆走向和电缆长度等。

在电缆安装过程中，应注意避免电缆与电源线、信号干扰源等相交，以减少网络故障的可能性。

4. 网络拓扑设计：根据网络需求和设备布局，设计机房的网络拓扑结构。

这包括确定网络的主干线路、分支线路和连接方式等。

网络拓扑设计应考虑高可用性和冗余性，以确保网络的稳定性和可靠性。

5. 安全考虑：在机房布线方案中，必须考虑网络安全。

包括防火墙、入侵检测系统和访问控制等安全设备的布局和配置。

此外，还要确保网络设备和电缆的物理安全，通过合适的门锁、视频监控等方式防止未经授权的人员进入机房。

6. 文档记录：在机房布线方案完成后，应将布线图、电缆位置及标识等信息进行详细记录。

这有助于日后维护和升级工作的进行。

通过以上步骤和准则，可以制定一份机房布线方案，从而实现高效、稳定和可靠的网络连接。

此外，在实际操作中还应当注意合适的布线材料和工具的使用，以及遵守相关的安全规范和标准。

最终的布线方案应根据具体的网络需求和资源情况来进行调整和优化。

电脑机房布线方案1. 引言电脑机房的布线方案是建立一个可靠、高效和安全的网络基础设施的重要环节。

合理的布线方案可以保证网络的稳定性和可靠性，提高数据传输速度和运行效率，降低故障率，并且方便维护和扩容。

本文将介绍一个典型的电脑机房布线方案，包括布线的类型、布线路径、设备选型和安全性措施等方面。

2. 布线类型根据局域网布线的传输介质，常见的布线类型有以下几种：双绞线布线是目前常用的一种布线方式，其通过将两根绝缘的铜线对绞在一起来减小电磁干扰。

双绞线布线广泛应用于办公室、机房等场所，可支持高达1000Mbps的传输速率，且成本相对较低。

2.2. 光纤布线光纤布线是另一种常用的布线方式，其利用光纤作为传输介质，通过光的折射和全内反射进行数据传输。

光纤布线具有高速、高带宽、抗干扰等优点，适用于长距离传输和高速网络环境。

3. 布线路径良好的布线路径可以保证信号传输的质量和稳定性。

在进行电脑机房布线时，应结合实际情况选择合适的布线路径，避免过长的线路和复杂的拓扑。

主干布线是连接各个机房设备的主要线路，一般采用光纤布线，以满足较高的传输速率和带宽需求。

主干布线应在机房内部进行，并且避免与其他布线路径相交，以降低干扰风险。

3.2. 水平布线水平布线是将主干布线连接到机房内不同位置的线路。

根据实际需求，可采用双绞线或光纤布线。

水平布线应尽量避免长距离和复杂的布线路径，避免信号衰减和传输延迟。

3.3. 终端布线终端布线是将水平布线连接到各个终端设备的线路。

根据不同设备的需求，可选择合适的布线类型，并确保布线质量和连接稳定性。

终端布线应离射频干扰源（如电源线、高压线）远离，以提高布线的可靠性和安全性。

4. 设备选型在进行电脑机房布线时，设备选型是一个关键步骤。

合理选择设备可以提高布线的性能和可靠性。

4.1. 网络交换机网络交换机是电脑机房布线中的核心设备之一，用于连接和转发数据包。

在选择网络交换机时，需要考虑其传输速率、接口数量、功耗、可管理性等因素，以满足机房网络的需求。

机房综合布线规范机房综合布线规范是指在建设机房时，按照一定的规范进行综合布线的工作。

综合布线是机房建设中的重要环节，直接关系到机房的性能和运行稳定性。

下面就机房综合布线的规范进行详细介绍。

1.布线环境要求机房综合布线应放置在干燥、通风良好、温度适宜的环境中。

机房应进行防尘、防静电等处理，以保证布线的质量和可靠性。

2.布线路径设计机房综合布线应采用整洁、有序的布线路径设计。

布线应避免与电源线、高压线等干扰源交叉。

布线路径应有足够的空间，便于维护和管理。

3.布线标准机房的综合布线应符合国家和行业的相关标准。

比如，布线应采用统一的色彩标准，便于标识和识别。

布线应按照标准分类，比如数据线、电源线、控制线等。

4.布线材料选择机房综合布线时，应选择质量可靠的材料。

比如，电缆应采用优质铜芯线，插座应采用防火、防水的材料。

同时，材料的选择要符合国家和行业的相关要求。

5.接地处理机房综合布线时，应进行有效的接地处理。

接地线的选择和布线方式应符合电气接地的相关要求，以保证机房的安全运行。

6.布线测试机房综合布线完成后，应进行测试，以确保布线质量和性能。

测试内容包括网络连通性、线缆信号传输性能等。

测试结果应符合规定的标准。

7.标识和记录机房综合布线完成后，应进行标识和记录。

每根线缆、插座等都应贴上标签，并记录在档案中。

这样，在维护和管理时能够快速定位和处理问题。

8.维护和管理机房综合布线完成后，应进行定期的维护和管理工作。

比如，定期检查和清洁布线，定期更换老化的线缆和插座。

维护和管理工作要有相应的计划和记录。

综合布线是机房建设中的重要一环，对机房的性能和运行稳定性有着重要的影响。

只有按照规范进行综合布线，才能确保机房的正常运行，提高机房的可靠性和安全性。

以上是机房综合布线规范的相关内容，希望对您有所帮助。

机房网络综合布线1. 简介机房网络综合布线是指在机房内，根据网络需求和布线架构，将各种网络设备和终端设备以一定的方式连接起来，建立起一个稳定、高效的网络环境。

良好的网络综合布线可以确保数据传输的可靠性和稳定性，提高网络的性能和安全性。

2. 布线架构2.1. 水平布线水平布线是指将不同楼层或者不同机房内的设备连接起来的布线方式。

它通常使用层级化的网络结构，通过水平电缆将主干交换机与楼层或机房内的分布交换机相连，从而实现设备之间的通信。

2.2. 垂直布线垂直布线是指将同一楼层内的设备连接起来的布线方式。

通常使用的是垂直电缆将楼层内的主干交换机与接入交换机相连，从而实现楼层内设备之间的通信。

2.3. 水平和垂直布线的选择在机房网络综合布线中，水平布线和垂直布线的选择取决于具体的需求和布线架构。

一般情况下，较大规模的机房网络会采用水平和垂直布线相结合的方式，以实现最优的网络性能和可扩展性。

3. 布线材料和设备3.1. 电缆电缆是机房网络综合布线中最基本的材料之一。

常见的电缆类型包括：•双绞线：用于数据传输，如Cat 5、Cat 6等。

•光纤：用于长距离高速数据传输，如单模光纤、多模光纤等。

•同轴电缆：用于视频传输和有线电视网络。

选择合适的电缆类型要根据具体需求和预算来决定。

3.2. 接头和插座接头和插座是连接各种设备和电缆的重要组件。

常见的接头和插座包括RJ45情侣头和光纤连接器。

在选购接头和插座时，要注意其质量和兼容性，以确保连接的可靠性和稳定性。

3.3. 布线架和机柜布线架和机柜是机房网络综合布线中用于放置设备和电缆的支架。

布线架通常用于安装水平布线的设备，机柜则用于安装垂直布线的设备。

在选购布线架和机柜时，要考虑其承重能力、通风性能和易维护性。

3.4. 其他配件除了以上提到的材料和设备，机房网络综合布线还需要一些其他的配件，如电缆管理系统、标签和标识等。

这些配件可以帮助管理和维护布线系统，提高运维效率。

机房理线方案一、引言机房作为企业信息系统的核心部分，承担着重要的计算和存储任务。

为了保证机房的正常运行和信息系统的稳定性，合理的机房理线方案是至关重要的。

本文将针对机房理线方案进行详细论述，以确保机房的高效运维和稳定性。

二、机房布线规划1. 机房布线原则机房布线的设计应遵循以下原则：- 分区布线：根据设备布局和功能需求，将机房划分为不同的区域，并对各个区域进行合理的布线规划。

- 线缆路径规划：保证线缆布线路径短、整齐，避免交叉、穿越或绕行。

- 安全可靠：选择合适的线缆材料，保证其耐火、耐磨、耐腐蚀等特性，并进行正确的固定和保护。

2. 主要布线类型机房布线可分为三种类型：主干布线、水平布线和设备布线。

- 主干布线：用于连接机房内外的通信线缆，包括主干光纤和主干电缆。

- 水平布线：用于连接机房内部的设备和终端用户，包括水平光纤和水平电缆。

- 设备布线：用于连接机房内的设备，包括服务器、交换机等，采用短距离的设备线缆。

三、机房布线方案1. 主干布线方案主干布线是机房的核心骨干网络，承载着机房的数据传输和通信需求。

在选择主干光纤和主干电缆时，应考虑以下因素：- 带宽需求：根据机房内设备的数量和通信需求，选择适当的主干线缆以满足带宽要求。

- 距离限制：根据机房内设备的分布和通信距离，选择合适的主干线缆类型，如单模光纤或双绞铜缆。

- 扩展性和可靠性：选择具有良好扩展性和高可靠性的主干线缆，以适应未来机房的发展和升级需求。

2. 水平布线方案水平布线是机房内设备与终端用户之间的连接，对于保证数据传输速度和稳定性至关重要。

在水平布线方案中，需要考虑以下几点：- 线缆类型：选择合适的水平线缆，如双绞铜缆、光纤等，以满足设备之间高速数据传输的需求。

- 布线路径：保证水平线缆的布线路径短、整齐，避免交叉或绕行，减少信号干扰和传输延迟。

- 连接点和面板：合理布置连接点和面板，方便设备连接和维护，同时保证良好的接地和屏蔽效果。

机房综合布线系统：1、简介：综合布线系统是一套用于建筑物内或建筑群之间,为计算机、通信设施与监控系统预先设置的信息传输通道;它将语音、数据、图像等设备彼此相连,同时能使上述设备与外部通信数据网络相连接;它的核心就是“综合”,也就是各个弱电系统均可用综合布线系统进行信息传输;综合布线系统是为适应电话和网络数据传输线缆的管理需求而发展起来的一种特别设计的布线方式,它为智能大厦和智能建筑群中的信息设施提供了多厂家产品兼容,模块化扩展与更新,系统灵活重组的可能性;既为用户创造了现代信息系统环境,强化了控制与管理,又为用户节约了费用,保护了投资;综合布线系统已成为现代化建筑的重要组成部分;传统的布线是总线拓扑结构,而综合布线是星形拓扑结构,在房间的各个位置留有充足的端口可供选择,而且每个房间都有预留线缆,扩展空间大,便于集中控制及统一管理;综合布线系统的优点：✓清晰,便于管理维护;✓采取标准化的统一设计、统一材料、统一布线、统一安装施工,做到结构清晰,便于集中管理和维护;✓材料统一先进,适应今后的发展需要;综合布线系统采用了先进的材料,如六类非屏蔽双绞线,传输速率在l000Mb/s以上,完全能够满足发展需要;✓灵活性强,适应各种不同的需求,使用起来非常灵活;一个标准的插座,既可以接人电话,又可用来连接计算器终端,实现语音/数据点互换,可适应各种不同拓扑结构的局域网;✓便于扩充,既节约费用又提高了系统的可靠性;综合布线系统采用冗余布线和星型结构的布线方式,统一安排线路走向,统一施工,可以减少用科和施工费用,既节约了成本,又提高了设备与系统的可靠性,还便于机房今后的发展与扩充;2、特点针对满足智能大楼设计大量信息点的机房：✓单位面积信息点数量大;✓扩展性强;✓以数据传输为主;✓光纤信息点数量多;✓以水平子系统模式为主;✓线路敷设方式特殊,能适应机房的应用特点和设备特点;✓能综合规划一些设备间的非常规布线;3、意义：合理的有效的线缆布局可以节约电能、节能降耗、空间节约、改善空气对流等;4、机房综合布线的路由设计针对满足智能大楼设计大量信息点的机房机房布线的信息点数量多,而且在机房运行过程中,随着计算机和网络设备的增加,会随时要求增加信息点;因此,路由设计应充分考虑扩展性;在路由选材上,首先应尽量采用金属材料,不宜采用PVC管材;通过金属管道的良好接地可减少干扰,并提高机房的线路防火等级;同时,采用金属线槽作为路由材料,可充分利用线槽扩展性好,容易增加线缆的特点;对于线槽的布置,一般围绕设备进行布置;在目前机柜使用越来越普遍的情况下,可以考虑和成排的机柜平行布局;一般每排机柜布置一条线槽,也可以两排相邻机柜中间走道上公用一条线槽,前一种模式更为理想一些;对于有活动地板的机房,通常的做法都是将线槽安装在活动地板下;但随着高端机房中地板下送风的精密空调的普遍采用,这种模式暴露出不少问题;由于设备在机房内成排布置,因此每排设备都在地板下配置了线槽,一般线槽的高度在50~l00mm,而活动地板的敷设高度只有300mm左右,从而影响到空调风道的通畅;线槽越多,送风效果越差地板下还往往有强电线槽;而且线路特别是强电线路在活动地板下布置还增加了火灾隐患,电气故障可能引发火源,同时在地板下的人情不易被迅速发现,即使配置了常规的消防感温感烟探测器,由于地板下的送风,反映并不迅速;已经有多起火灾事故是从活动地板下发生的;因此,现在不少机房特别是电信行业,普遍采用上走线的路由模式;采用上走线需要有设备布局的配合,这种布局主要适用于标准机架式布局的场合,而且机柜的尺寸特别是高度应基本一致,才能保证美观;上走线采用线槽;线槽有两种安装模式:支架吊装在顶上、支架支撑在地面上;支撑在地面上容易发生支架和机柜的打架,在设计时应注意;上走线线槽形式有两种:敞开梯型桥架式和封闭式;敞开式梯架是应用的主流;在设计时,首先仍是根据机房平面中机柜的总体规划,每排机柜设置一路;敞开式梯架的优点是便于维护;因为不需要额外的开孔,增减线路很方便;不需要掀地板,只需要梯子即可实施,工作量小;便于发现故障;不像地板下的封闭线槽,很容易观察到故障点,特别是火灾危险;其缺点是对防鼠的要求更高;敞开式梯架通常和强电一并考虑;通常考虑上、中、下三层,分别作为强电线路、铜缆线路和光缆线路的通道;因为光缆特别是机房内的大量光跳线是比较脆弱的,因此其中的光缆线路桥架常采用封闭式的,这样的布局很容易管理;每层之间的距离不小于300mm;如果机房的层高不够,也可减少层数,采用左右布局;要注意按规范控制强电和弱电梯架间的距离;如果距离仍无法达到,可考虑强电采用屏蔽线或者采用封闭式;5、布线要点：机房是整个网络系统的核心所在,也是所有网线的集中之处;它的布线绝对是整个布线工程中最复杂的,因为一般的机房中都会有成百上千条各种电缆,其中包括电源线和网线,在大型的网络中,还可能有上万条,甚至几十万条电缆;作为网管员,在网络出了问题时,不得不经常在这成堆的电缆中寻找答案;这就要求在布线之初就养成良好的工作习惯,其中包括各种设备摆放整齐,将各种电缆整齐、有序地分类扎好,并做好标识;机房的重要不仅是因为其中的各种电缆多,更重要的是它是整个网络系统的“神经中枢”,只要其中一个设备,甚至一个端口工作不正常,就有可能导致整个网络,或者一大片用户不能正常进行网络连接或应用;有关机房布线方面,要着重注意以下几个要点;➢机房位置选择要适当机房位置的选取非常重要,这要考虑到多方面的因素,如安全性、周围环境,以及它与各工作区的距离等;由于机房中的设备通常是大功率的,它所散发的热量非常大,所以要求机房应有良好的通风效果,但又不宜在有阳光直射的地方,还要防止雨淋、潮湿、鼠咬等危害;另外一个重要方面就是与各工作区的距离;如果楼层比较多5层或以上,则最好选择建筑物的中间楼层的房间来作为机房,这样一来,连接的各楼层距离都可能不超过规定的双绞线100m限制;如果楼层较少4层或以下,则建议在底层部署机房,这对机房的布线非常有好处,而且远离工作区,用户就不会经常闻到机房中的设备所散发出来的各种不良气味,但要做好适当的防潮工作;➢选择适当的布线方式布线方式目前有地板式和吊顶式两种;很显然地板式就是把各种电缆通过线槽或线管埋在地下,而吊顶式则用线槽或线管和支架将各种电缆吊在天花板上;至于选择何种布线方式,这要根据实际情况而定;如果机房选择在一楼地下,则建议选择地板方式,一是电缆埋在地下可以使整个机房显得更加整洁；二是一楼地下通常比较凉爽,有利于散热；三是在地下挖线槽也更有可能;而如果在中间楼层,通常由于楼层的地板不会很厚,所以开挖线槽在多数情况下是不允许的;新建筑楼如果在设计时就已考虑并规划好,还是有可能的,就像现在的商住楼中有一个专门的配线间,它的地板就可以向下沉许多,方便安装各种线槽和线管;机房整理的布线方法：✓地板布线：这是一种最常见的布线方式,它充分利用了地板下的空间,但要注意地板下漏水、鼠害和散热,还应保证在每个机柜下方开凿相应的穿线孔包括地板和线槽;如果线槽布置在活动地板下,将对有精密空调的区域造成很大的送风阻力,实践表明这是影响空调效果的主要原因;✓吊顶布线：该布线方式特别适合于经常需要布线的机房,目前也非常流行,此方式中吊顶内包含了各种布线电源、弱电布线,在每个机柜上方开凿相应的穿线孔,当然也要注意漏水、鼠害和散热;具体布线的内容：强电布线、弱电布线和接地布线,其中强电布线和弱电布线均放在金属布线槽内,具体的金属布线槽尺寸可根据线量的多少并考虑留有一定的余量一般为10050或5050;强电线槽和弱电线槽之间的距离应保持至少5cm以上,互相之间不能穿越,以防止相互之间的电磁干扰;✓强电布线：在新机房装修进行强电布线时,应根据整个机房的布局和UPS的容量来安排,在规划中的每个机柜和设备附近,安排相应的电源插座,插座的容量应根据接入设备的功率来定,并留有一定的冗余,一般为10A或15A;电源的线缆直径应根据电源插座的容量并留有一定的余量来选购;✓弱电布线：弱电布线中主要包括同轴电缆、超五类等双绞线和电话线等,布线时应注意每个机柜、设备后面都有相应的线缆,并应考虑以后的发展需要,各种线缆应分门别类用扎带扎好;✓接地布线：由于新机房内都是高性能的计算机和网络通讯设备,故对接地有着严格的要求,接地也是消除公共阻抗,防止电容耦合干扰,保护设备和人员的安全,保证计算机系统稳定可靠运行的重要措施;在机房地板下应布置信号接地用的铜排,以供机房内各种接地需要,铜排再以专线方式接入该处的弱电信号接地系统;在弱电布线的时候,为了保证传输的速率和网络的稳定,还应该注意以下几点：✓如果在2个端点间有多余的线缆,应该按照需要的长度将其剪断,而不应将其卷起并捆绑起来双绞线的长度越长,传输质量越差,而且过长的线缆会为整理造成一定难度;✓线缆的接头处反缠绕开的线段的距离不应超过2cm,过长会引起较大的近端串扰双绞线的缠绕要求是很严格的,缠绕密度很大程度上会影响到传输质量;✓在接头处,线缆的外保护层需要压在接头内而不能在接头外;虽然在线缆收到外界拉力时整个线缆均会受力,但若外保护层压在接头外,则受力的将主要是线缆和接头连接的金属部分;✓由于六类线缆要比一般的五类线粗,为了避免线缆的缠绕特别是在弯头处,在管线设计时一定要注意管径的填充度,一般内径20mm的线管以放2根六类线为宜;实际案例：➢要充分考虑日后的维护与管理在机房建设中,许多人只知道要求将各种设备、机柜摆放整齐,根本不会想到如果刻意追求整齐,可能会给日后的维护和管理工作带来相当大的麻烦;有时要检查某一设备的某一端口或者配线架接口,因为各机柜间没有留出空间,所以很难随意出入,给维护带来相当大的困难,最终只得一个个地挪动机柜,而机柜中安装了许多设备,很重,其困难程度是可想而知的;虽然这里谈的不是最终的设备摆放,但机房的布线在相当大程度上决定了以后设备的摆放,因此在布线时就应充分考虑到日后的设备和机柜摆放;一般来说有两种不同的机柜摆放方式,那就是“田”字形和“井”字形两种,在这两种摆放方式下机柜间都留有充分的空地,管理员可以非常方便地维护任意设备的正、反面端口;其中“田”字形摆放较适用于环形机房布局,“井”字形较适用于纵横式机房布局;千万别按“一”字形并排排列;➢电源插座的功率和类型要适宜首先在插座插口类型上应充分考虑,因为计算机电源采用的是比较独特的圆三角形内插式插头,所以在安装电源插座时要注意选择支持相应插头的;现在一般是双用插座,同时支持普通的扁形三角插头和计算机专用圆形三角插头;通常采用多功能插座模块,就是在一个插座上同时安装有电源接口、RJ-45网络接口和电话线接口等,另外,最好安装少数其他常见的标准电源插座,以备后用;有的工程人员认为,电源插座问题很普通,也很容易解决,其实这是片面的;经常可以见到这样的情形,新买的大功率设备在机房中没有插座可插,有的设备电源插头采用欧式大三角形接口,而机房中却没有,或者机房中的内插式电脑专用电源插座不够,连接了大量的电源连接板,使得原本很整洁的机房变得十分凌乱;这就是布线之初考虑不周所导致的后果;机房中虽然绝大多数设备可以采用普通的电源插座,但有些大功率的就不行,如UPS和服务器等,有的还专门安装有空调;就像家庭中的每个插座一样,都有功率限制,不能随便插用;UPS的最高功率可能高达几千瓦,一般的交换机、路由器设备的功率可能只有几十瓦,而高档的服务器的功率则可能有上千瓦;这些设备所利用的电源都应有所区别,一定要对号入座,特别是UPS 的;而且还要注意,不要使几个插座共用一条线路,否则可能因连接设备过多,超过了其极限功率,导致火灾;一般来说在机房中至少要备有2个40A的UPS 或空调专用电源插座,5个20A的服务器或其他大功率设备专用电源插座,其他的可以是普通的10A插座,但数量也应有足够的保证;这要根据具体的网络规模而定;正因为各种网络设备对电源插座都有特殊要求,所以就要求在布线时最好充分考虑一下未来机房中可能安装的设备及其各自的功率需求,再结合机柜结构,在相应位置安装好相应功率容量的电源插座包括电源线也要适当;当然各插座的最大容量要适当比连接设备的最大功率高些;如果还要电源连接板延长连接,则电源连接板也要遵循相应的功率容量要求,这其中也包括电源连接板的电缆;最好选择正规厂家的电源插座和连接板一个好的电源板的价格通常在上百元;这方面其实还可以根据电源线的线径来判别,一般来说质量差的电源插座,虽然标称有10A或者15A,但线径非常细,实际所能提供的功率远达不到标称值;➢线缆整齐有序,分类标识部分内容与上面“选择适当的布线方式”中内容相同在机房中由于各种线缆非常多,如果在布线之初没有做好相应的捆扎和标识,很可能在具体的设备安装时就无法知道该接哪条网线,采用哪个电源插座了;千万别小看这些,弄不好以前的布线工作就可能前功尽弃;在这之中,最重要的还是各种弱电布线;弱电布线中主要包括同轴电缆、双绞网线和电话线等,布线时应采用专门的配线架,按一定规则排列好,剪除多余部分,不要留有过多的余量,然后分门别类地用扎带扎好;如果确实想要留有较长的余量,则应把多余部分扎好;同时要注意,在扎线之前一定要先做好标识,并做好记录,否则到时就分不清具体每根线对应连接的设备了,特别是在布线维护时;另外,在机房布线还应不要忘记的就是接地线;由于新机房内都是高性能的计算机和网络通信设备,故对接地有着严格的要求;接地是消除公共阻抗、防止电容耦合干扰、保护设备和人员的安全、保证计算机系统稳定可靠运行的重要措施;接地线的布线通常是在机房地板下布置信号接地用的铜排,以满足机房内各种接地需要;铜排再以专线方式接入该处的弱电信号接地系统;在机房布线方式中的电源线和弱电线均应放在金属布线槽内,具体的金属布线槽尺寸可根据线量的多少,并考虑一定的发展余地而定;电源线槽和弱电线槽之间的距离应保持在至少5cm以上,互相之间不能穿越,以防止相互之间的电磁干扰;6、相关产品和品牌7、小结在一个完整的机房建设中有环境的装修,也有网络及设备的安装和布线,其中电源线和网络线的走线就是一件非常重要的事情;电源线和网络线走线的不合理,直接影响到电脑运行正常、故障的问题;合理的机房布线就为以后的工作提供了很大的方便;。

机房布线整理方案1. 引言机房布线是指在计算机机房中进行网络线缆和电源线的布置和整理，旨在实现有序、高效、安全的网络环境。

本文将详细介绍机房布线整理方案，包括布线原则、布线类型、布线步骤以及布线过程需要注意的事项。

2. 布线原则•规范性原则：机房布线需符合相关规范和标准，如TIA/EIA-568-C标准等，以确保布线质量和性能。

•简洁性原则：布线需要尽量简洁，避免过长的线缆和过多的接头，以提高信号传输效果。

•可扩展性原则：布线应考虑未来机房扩容和升级的需求，避免频繁更换和调整布线。

•可维护性原则：布线方案应易于维护和管理，方便操作、诊断和故障排除。

•安全性原则：布线需考虑安全因素，如防火、防水、防尘等，确保机房工作环境安全稳定。

3. 布线类型机房布线可分为水平布线和垂直布线。

水平布线是指从机房主干线到终端设备的布线，主要包括计算机室内部的线缆布置。

水平布线通常采用类别5e、类别6或类别6A的网线，也可根据需要使用光纤。

水平布线主要包括以下几个组成部分： + 主干线：从机房主干设备（如交换机）到各个楼层或机柜的线缆。

+ 地下管道：用于隐藏和保护线缆的地下管道系统。

+ 水平分配架：用于将主干线连接到各个楼层或机柜的分配架。

+ 工作区线缆：从分配架连接到终端设备（如计算机、电话等）的线缆。

3.2 垂直布线垂直布线是指从机房主干线到不同楼层或机柜的布线，主要负责楼层或机柜之间的通信连接。

垂直布线常采用光纤线缆，以保证高速和稳定的数据传输。

垂直布线的主要组成部分如下： + 主干线：连接机房的主干配线架和各个楼层或机柜的垂直分配架。

+ 垂直分配架：将主干线连接到不同楼层或机柜的分配架，用于连接水平布线。

+ 终端线缆：从垂直分配架连接到各个楼层或机柜的线缆。

4. 布线步骤机房布线通常需要经历以下几个步骤：4.1 规划和设计在开始布线前，需要对机房进行规划和设计。

包括确定机房布线的类型、布线路径、主干线位置等，并绘制布线图纸。
