机房布线的方法和内容
1、地板布线
这是一种最常见的布线方式，它充分利用了地板下的空间，但要注意地板下漏水、鼠害和散热，还应保证在每个机柜下方开凿相应的穿线孔（包括地板和线槽）。
2、吊顶布线
该布线方式特别适合于经常需要布线的机房，目前也非常流行，此方式中吊顶内包含了各种布线电源、弱电布线，在每个机柜上方开凿相应的穿线孔（包括地板和线槽），当然也要注意漏水、鼠害和散热。
具体布线的内容有：电源布线、弱电布线和接地布线，其中电源布线和弱电布线均放在金属布线槽内，具体的金属布线槽尺寸可根据线量的多少并考虑一定的发展余地。
电源线槽和弱电线槽之间的距离应保持至少30厘米以上，互相之间不能穿越，以防止相互之间的电磁干扰。
A、电源布线：在新机房装修进行电源布线时，应根据整个机房的布局和UPS的容量来安排，在规划中的每个机柜和设备附近，安排相应的电源插座，插座的容量应根据接入设备的功率来定，并留有一定的冗余，一般为10A或15A。
电源的线径应根据电源插座的容量并留有一定的容量来选购。
B、弱电布线：弱电布线中主要包括同轴细缆、五、六类网线和电话线等，布线时应注意在每个机柜、设备后面都有相应的线缆，
并应考虑以后的发展需要，各种线缆应分门别类用尼龙编织带捆扎好。
C、接地布线：由于新机房内都是高性能的计算机和网络通讯设备，故对接地有着严格的要求，接地也是消除公共阻抗，防止电容耦合干扰，保护设备和人员的安全，保证计算机系统稳定可靠运行的重要措施。
在机房地板下应布置信号接地用的铜排，以供机房内各种接地需要，铜排再以专线方式接入该处的弱电信号接地系统。
机房线路整理方案摘要：机房线路整理是一项关键性的任务，它对于机房设备的正常运行和数据通信的稳定性至关重要。
本文将介绍一种机房线路整理方案，包括线路标识、布线规划和线缆管理等方面。
通过有效的线路整理，可以提高机房的运维效率和安全性。
1. 引言机房作为承载大量设备和连接网络的关键环节，线路整理是机房管理的重要一环。
合理的线路整理方案可以避免线缆纠缠、故障难排和安全风险等问题，提升机房的整体运行效率。
2. 线路标识为了方便线路的管理和维护，需要采用统一的线路标识方法。
推荐使用颜色标识和编号标识相结合的方式。
具体步骤如下：- 使用不同颜色的标签或贴纸标记线缆，例如红色表示电源线，蓝色表示网络线等，可以根据实际需求自定义颜色分类。
- 在每根线缆两端进行编号，可以使用贴纸或标签进行标记，编号需要与线缆实际用途对应。
- 编制线路标识表，记录每根线缆的颜色和编号，以便后续查找和维护。
3. 布线规划布线规划是机房线路整理的核心内容。
合理的布线规划可以避免线路交叉、冗余和混乱等问题，提高线缆的利用率和机房空间的利用率。
以下是一些建议：- 根据机房的实际情况和设备布局进行布线规划，合理划分布线区域。
- 高频和低频线缆要分开布线，避免互相干扰。
高频线缆建议采用屏蔽或扭曲布线，低频线缆可以采用普通布线方法。
- 布线过程中要注意线缆的弯曲半径，避免过大的弯曲导致信号衰减。
- 将主要设备的线缆集中布线，降低线缆长度，提高信号传输效果。
4. 线缆管理线缆管理是机房线路整理中不可忽视的环节。
合理的线缆管理可以减少线路故障、提高维护效率。
以下是一些建议：- 使用线缆托架和线槽进行线缆的整理和固定，避免线缆纠缠和乱堆。
- 对线缆进行定期检查和维护，如检查接头的松动情况，更换老化的线缆等。
- 使用线缆标签或电线标签对线缆进行标识，以便快速定位和识别。
5. 安全性考虑机房线路整理不仅仅是为了提高效率，还需要考虑安全性。
以下是一些安全性考虑方面的建议：- 将线缆密集区域设置为禁止入内区域，避免不必要的触碰和弯曲线缆。
机房综合布线方案一、引言随着信息技术的不断发展和应用，机房成为了现代企业运营中不可或缺的核心部分。
机房综合布线方案是确保机房内各种设备无缝连接的关键，对于保障网络通信的稳定性和可靠性起着重要作用。
本文将介绍一个完善的机房综合布线方案，以满足现代企业对高效网络通信的需求。
二、需求分析1. 网络设备连接需求：机房内部通常会有各种网络设备如服务器、交换机、路由器等需要相互连接，因此需要一个布线方案来确保各设备之间的稳定通信。
2. 数据中心需求：随着云计算和大数据时代的到来，企业对数据中心的需求越来越高。
机房综合布线方案需要兼顾数据中心的构建和管理要求，为企业提供高效的数据处理和存储能力。
3. 安全性需求：机房综合布线方案需要考虑对机房内数据的保护，包括物理安全和网络安全，确保敏感信息不被未授权人员获取。
三、方案设计1. 布线结构设计：根据机房的实际布局和需求，采用合理的布线结构设计，包括主干线、水平线和终端线路。
主干线路负责连接机房内各种设备，水平线路在各个机房内部层次连接各种设备，终端线路负责连接个别设备或用户终端。
2. 线缆选择：选择高质量的线缆，包括铜缆和光缆。
对于较长距离的连接，采用光缆以提供更稳定和快速的传输速度。
3. 机架安装：配置适当规格的机架，并按照机房的布局和实际需求进行安装。
机架应提供良好的通风和散热功能，以确保设备的正常运行。
4. 网络设备配置：将网络设备进行合理的组织和配置，确保其正常运行和管理。
采用层次化的网络架构，以提高网络的可扩展性和性能。
5. 网络安全措施：配置防火墙、入侵检测系统和访问控制等安全措施，保护机房内部数据的安全性。
同时，对于敏感信息的存储，采用加密和备份措施。
四、实施与管理1. 实施阶段：在确定合适的机房综合布线方案后，需建立实施计划，包括现有设备的升级和更换，线缆的布设和连接，设备的配置和测试等。
2. 管理阶段：建立机房管理团队，负责机房日常运维和维护工作。
机房综合布线方案设计一、引言综合布线是指为机房内各种设备的联网提供统一的布线系统，包括数据传输、语音通信、视频监控等。
合理的综合布线方案设计可以提高网络的性能和可靠性，降低维护和管理的成本。
二、需求分析根据机房的使用需求，我们需要考虑以下几个方面：1.带宽需求：根据机房内设备的数量和使用情况，确定所需的带宽大小。
2.设备布局：根据机房内各设备的位置，确定合适的布线路径和长度。
3. 设备类型：根据机房内的设备类型，确定所需的布线类型（如Cat5e、Cat6等）。
三、布线路径设计1.布线路径规划：根据机房内的设备布局，确定合适的布线路径。
应避免与电源线、强电线等干扰源相交叉，以免产生干扰。
2.布线长度控制：为了保证信号的传输质量，各条布线的长度应尽量相等，并控制在合适的范围内（一般不超过100米）。
3.良好的通风环境：在布线路径设计中应考虑机房的通风环境，避免布线路径阻塞通风口或热量积聚区域。
四、布线类型选择根据机房的需求和预算，选择合适的布线类型。
一般常用的布线类型有Cat5e、Cat6、Cat6a等，其带宽分别为100MHz、250MHz、500MHz。
根据实际需求确定所需的带宽大小，选择相应的布线类型。
五、布线设备选择1.网线：选择质量好且符合标准要求的网线，确保信号传输的质量稳定。
2.网线插座：选择具有良好接触性能和防尘功能的插座，可提高插拔的可靠性。
3.机柜：选择适合机房的机柜，保证设备的安全和有序放置。
六、布线测试和调试在完成布线后，需要进行布线的测试和调试工作，以确保布线的质量和稳定性。
常用的测试工具有网线测试仪、时域反射仪等。
对布线的各项指标进行测试和调试，并对存在的问题进行优化和修复。
七、安全考虑1.布线保护：在布线过程中，要注意保护布线，避免人为损坏或意外拉扯造成线路故障。
2.防雷措施：机房应采取合适的防雷措施，保护设备和布线系统免受雷击的损坏。
3.防火安全：机房内应采取合适的防火措施，保护布线系统不受火灾的影响。
数据中心计算机房内布线组成机房布线系统组成由于TIA942标准中所描述的布线系统结构，是目前机房布线工程中广为采用的实施方案架构，下面以此为例介绍布线系统各部份具体组成内容与技术要点。
一、数据中心计算机房内布线数据中心计算机房内布线空间包含主配线区，中间配线区（可选），水平配线区，区域配线区和设备配线区。
（1）主配线区（MDA）主配线区包括主交叉连接（MC）配线设备，它是数据中心布线系统的中心配线点。
当设备直接连接到主配线区时，主配线区可以包括水平交叉连接（HC）的配线设备。
主配线区可以在数据中心网络核心的路由器、交换机、存储区域网络交换设备和PBX设备的支持下，服务于一个或多个及不同地点的数据中心内部的中间配线区、水平配线区或设备配线区，以及各个数据中心外部的电信间，并为办公区域、操作中心和其它一些外部支持区域提供服务和支持。
有时，接入电信业务经营者的通信设备（如通信的传输设施）也被放置在该区域，以避免因缆线超出规定传输距离或考虑数据中心布线系统及通信设备可直接与安装于进线间电信业务经营者的通信业务接入设施实现互通。
主配线区位于计算机房内部，为提高其安全性，主配线区也可以设置在计算机房内的一个专属空间内。
每一个数据中心应该至少有一个主配线区。
（2）中间配线区（IDA）可选的中间配线区用于支持中间交叉连接（IC），常见于占据多个建筑物、多个楼层或多个机房的大型数据中心。
每间房间、每个楼层甚至每个建筑物可以有一个或多个中间配线区，并服务一个或多个水平配线区和设备配线区，以及计算机房以外的一个或多个电信间。
作为第二级主干，交叉的配线设备位于主配线区和水平配线区之间。
中间配线区可包含有源设备。
（3）水平配线区（HDA）水平配线区用来服务于不直接连接到主配线区的HC设备。
水平配线区主要包括水平配线设备，为终端设备服务的局域网交换机、存储区域网络交换机和KVM交换机。
小型的数据中心可以不设水平配线区，而由主配线区来支持。
机房综合布线项目施工方案一、项目概述机房综合布线项目是指在机房内对各类数据、通信、电视信号线路进行布线的工程。
该项目旨在提供一个稳定、高效的网络环境，实现各类信息的快速传输和共享。
本施工方案将详细介绍机房综合布线的工作内容、实施步骤，以及施工期间可能遇到的问题和解决方案。
二、工作内容1.安装机架：根据机房规划，安装适量的机架，确保每台设备都有合适的位置。
2.布线设计：根据机房布局和设备分布，设计各类线缆的走向和连接关系。
3.线缆敷设：按照设计方案，进行线缆敷设和固定，确保线缆的整齐、美观，并且不会造成交叉干扰。
4.线缆连接：安装各类接头和插座，进行线缆连接，确保信号的畅通。
5.测试调试：对所有线缆进行测试，确保信号质量达标，排除故障。
6.标识标注：对所有线缆进行标识和标注，方便管理和维护。
7.系统验收：与相关部门进行联合验收，确保工程质量合格。
三、施工步骤1.前期准备：了解机房布局和设备分布情况，制定布线设计方案，准备施工所需的材料和工具。
2.安装机架：根据机房规划，安装机架，确保每个机架的位置和高度合适。
3.布线设计：根据机房布局和设备分布，设计线缆走向和连接关系，确定每个设备所需的线缆数量和长度。
4.线缆敷设：按照设计方案，进行线缆敷设和固定。
注意线缆的路径选择，避免与其他线缆交叉或受到外界干扰。
5.线缆连接：安装各类接头和插座，进行线缆连接，确保连接牢固、信号质量好。
6.测试调试：使用专业设备对所有线缆进行测试，包括传输速率、信号强度等指标，确保线缆质量达标。
8.系统验收：与相关部门进行联合验收，确保机房综合布线项目符合设计要求和工程质量标准。
四、问题和解决方案1.布线走向调整：在施工过程中，可能会出现机房布局调整的情况，导致原先的布线设计不合适。
解决方案是及时调整布线走向，并与相关部门和设计师进行沟通，确保调整后的布线方案合理。
2.线缆损坏：在线缆敷设和固定过程中，可能会出现线缆损坏的情况。
机房布线改造方案一、现状分析首先，需要进行对现有机房的现状进行全面的调查和分析，包括机房的电力供应、通信线路、网络布线以及设备的布局等方面。
通过了解机房设备的用电需求和数据传输需求，可以确定改造的目标和方向。
二、电力供应改造1.提升供电能力：如果机房电力供应能力不足，可以考虑升级现有供电设备，如更换大容量的配电柜和UPS电源，以满足机房设备的用电需求。
2.引入备用电源：为了保证机房设备的连续供电，可以考虑引入备用电源，如发电机组或蓄电池组，以应对突发的停电情况。
3.优化电缆布线：对机房内的电缆布线进行优化，避免电缆交叉和缠绕，确保电源供电可靠稳定。
三、通信线路改造1.更换高速通信线路：如果现有的通信线路速度不够快或信号传输质量不稳定，可以考虑更换高速光纤线路，以提高数据传输效率和稳定性。
2.简化线路布局：对机房内的通信线路进行优化布局，避免长线路和盲区，提高信号的传输效果。
3.建立冗余线路：为了保证通信的连续性，可以建立冗余线路，当一条线路出现故障时，自动切换到备用线路。
四、网络布线改造1.提升网络设备能力：如果现有网络设备性能不足以满足机房运行的需求，可以考虑升级网关路由器、交换机等设备，以提高网络传输速度和稳定性。
2.建立网络隔离：对机房内的网络进行合理隔离，将不同的设备和网络分开，有效防止网络干扰和安全风险。
3.建立网络监测系统：为了及时发现网络故障和异常，可以建立网络监测系统，对机房的网络状况进行实时监控和报警。
五、设备布局改造1.优化设备布局：对机房内的设备进行合理布局，避免堆放和过于密集，保证设备散热和维护的便捷性。
2.管理设备线缆：通过使用设备线缆管理系统，对机房内的设备线缆进行整理和管理，避免交叉和混乱，方便设备维护和升级。
3.定期维护设备：定期对机房内的设备进行检测和维护，保持设备的性能和稳定性。
综上所述，机房布线改造方案需要从电力供应、通信线路、网络布线以及设备布局等多个方面进行优化和改进。
一、机房综合布线工程1. 1、机房综合布线系统机房采用下走线方式，安装镀锌走线槽,强电主线槽300*200，强电支线槽200*100，弱电主线槽 300*150，弱电支线槽 200*100 。
强电主线槽主要用于从强电井引入交流电源；强电支线槽用于给各机柜里的设备供应电源；弱电线槽用于布放综合配线柜到设备机柜的网线等信号线缆，布放ODF 到设备机柜的光缆。
一边布放列头柜到设备柜的电源线，一边布放网线等信号线缆，上层布放设备柜到ODF柜的光缆。
电源线和信号线交叉时，会对信号线产生干扰。
1、桥架及线槽的安装位置应符合施工图要求，左右偏差不应超过50mm；2、桥架及线槽水平度每米偏差不应超过 2mm；3、垂直桥架及线槽应与地面保持垂直，垂直度偏差不应超过3mm；4、线槽截断处及两线槽拼接处应平滑、无刺；5、金属桥架、线槽及金属管各段之间应保持连接良好，安装牢固。
1. 2、综合布线系统整体技术要求A、线缆类（a）六类非屏蔽双绞线电缆类型：六类 UTP 电缆芯线规格：内部须采用分隔结构以减少线对信号传输干扰和增加物理机械抗性。
芯线对数：4 对电缆外皮：低烟无卤外皮。
符合 IEC61034，IEC60754 标准。
标准：符合 TIA/EIA 568B 和 ISO /IEC 11801 及相关国内标准，并符合国际第三方测试实验室。
（如 ETL/3P）带宽：≥250MHz特性阻抗：(1 - 100 MHz)---(100 ± 15) ?(100 - 250 MHz)---(100 ± 20) ??（b）多模光缆规格：室内光缆：低烟无卤外护套（束状软光缆）标准：50\125μm，满足 ISO 的 OM2+多模万兆光缆传输标准最小带宽：2000MHz-Km@雷射光源@850nm1500\500MHz-Km@红外光源@850\1300nm纤芯衰耗：最大3.0dB\1.0dB@850\1300nm光缆 10G 传输应用要求支持距离达 150 米。

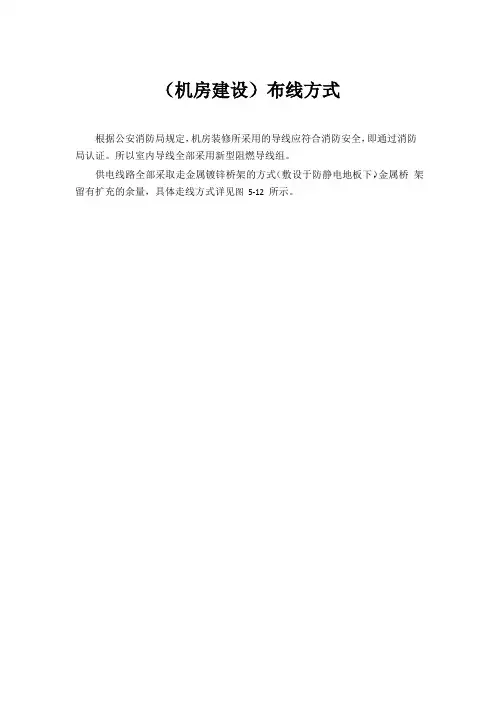

（机房建设）布线方式根据公安消防局规定，机房装修所采用的导线应符合消防安全，即通过消防局认证。
所以室内导线全部采用新型阻燃导线组。
供电线路全部采取走金属镀锌桥架的方式（敷设于防静电地板下），金属桥架留有扩充的余量，具体走线方式详见图5-12 所示。
图5-12 机房强弱电桥架布局图为了满足机房的防湿措施，除了在地面上作一些处理外，同时为防止漏电危及人身安全和防电磁干扰，所有金属线槽、金属线管全部可靠连成一体并可靠接地，接地电阻R≤4Ω。
导线的型式：市电电源负载线缆主要为：VV、ZR-BV 系列，UPS 电源负载线缆全部采用新型难燃铜芯塑料绝缘导线（ZR-BVV 系列）。
导线的截面选择：是根据负荷的大小，允许的电压损失，导线长时间的允许温升及导线的机械强度等因素而定。
5.6.2.1.6 照明系统1、指挥大厅 指挥大厅内的照明系统是一个独立的系统，与大楼的照明系统分开，设有独立的照明配电箱，由中心机房内的动力配电柜（AP1）供电。
灯具光线均匀，且能起到减小眩光对工作人员视力影响的作用。
光源采用四通松下、飞利浦或美国通用日光灯管。
DLP 拼接屏幕前面四米内为暗区，不安装日光灯管。
可安装内藏式筒灯，平行于D LP 拼接屏幕排列，单独可控开与关。
灯光不直接照射到屏幕上。
整个大厅的灯按平行于屏幕方向分组进行控制，不选用较强光源。
大厅前后。
指挥大厅地两侧可能射入的光线（如窗户），设计有必要的遮挡（如窗帘等）面照度：≥200lx，人员工作区地面照度：≥500lx，中心室内不允许直接阳光直射。
2、中心机房及其它功能区房间根据实际使用情况及《电子计算机机房设计规范》GB 50174-2008，按以下照度进行建设：房内平均照度500lx，均匀度大于70%；电源室及其他辅助功能间照度不小于300lx；机房疏散指示灯、安全出口标志灯照度大于5lx；应急备用照明照度不小于5lx。
房内灯盘拟选用3×40W 优质电子安全防火镇流器灯盘。
机房及综合布线施工方案一、项目概述随着信息化和互联网的快速发展，机房建设和综合布线成为企业建设的重要组成部分。
本项目拟建设一座机房，并进行综合布线，以满足企业日益增长的数据存储和传输需求。
二、机房设计1.选址：机房选址应远离源头烟尘、振动和噪声等有害因素，同时保证机房能够迅速接入电力、通信和网络设备。
2.建筑结构：机房建筑结构应符合相关建筑规范，并具备耐火、防水、防雷击等功能。
3.通风空调：机房内应配置合适的通风设备和空调设备，以确保机房内温度适宜，防止设备过热。
4.供电系统：机房应配置稳定可靠的电力供应系统，包括备用发电机组和UPS电池组等设备，以备不时之需。
5.灭火系统：机房应配置消防系统，包括自动灭火装置、烟感探测器和灭火器等设备，确保机房安全。
6.物理安全：机房应设置合适的门禁系统和监控设备，并配置防雷设施和地震监测装置等设备，以确保机房的物理安全。
三、综合布线设计1.布线类型：综合布线应采用屏蔽扭矩对绞电缆，以提高传输质量和抗干扰能力。
2.布线桥架：综合布线应采用可移动的桥架系统，便于维护和更换布线。
3.机房布线：机房内的综合布线应按照机房设计的供电、空调和机柜布置等进行布线，避免交叉干扰。
4.办公区布线：办公区的综合布线应按照员工工作位置和设备布置进行布线，避免布线混乱和交叉干扰。
5.机柜布线：机柜内的综合布线应采用合理的线缆管理系统，确保线缆整洁且易于维护。
6.网络设备：综合布线中应配置合适的网络交换机、路由器和防火墙等设备，以满足数据传输和安全需求。
7.标识和记录：对综合布线进行标识和记录，以便日后的维护和管理。
四、施工流程1.前期准备：确定机房设计方案、综合布线设计方案，并购买所需设备和材料。
2.搭建机房：按照机房设计方案进行机房建设，包括选址、建筑结构、通风空调、供电系统、灭火系统和物理安全等。
3.综合布线：根据综合布线设计方案，进行综合布线，包括布线类型、布线桥架、机房布线、办公区布线、机柜布线、网络设备以及标识和记录等。
机房综合布线系统：1、简介：综合布线系统是一套用于建筑物内或建筑群之间，为计算机、通信设施与监控系统预先设置的信息传输通道。
它将语音、数据、图像等设备彼此相连，同时能使上述设备与外部通信数据网络相连接。
它的核心就是“综合”，也就是各个弱电系统均可用综合布线系统进行信息传输。
综合布线系统是为适应电话和网络数据传输线缆的管理需求而发展起来的一种特别设计的布线方式，它为智能大厦和智能建筑群中的信息设施提供了多厂家产品兼容，模块化扩展与更新，系统灵活重组的可能性。
既为用户创造了现代信息系统环境，强化了控制与管理，又为用户节约了费用，保护了投资。
综合布线系统已成为现代化建筑的重要组成部分。
传统的布线是总线拓扑结构，而综合布线是星形拓扑结构，在房间的各个位置留有充足的端口可供选择，而且每个房间都有预留线缆，扩展空间大，便于集中控制及统一管理。
综合布线系统的优点：✓清晰，便于管理维护。
✓采取标准化的统一设计、统一材料、统一布线、统一安装施工，做到结构清晰，便于集中管理和维护。
✓材料统一先进，适应今后的发展需要。
综合布线系统采用了先进的材料，如六类非屏蔽双绞线，传输速率在l000Mb/s以上，完全能够满足发展需要。
✓灵活性强，适应各种不同的需求，使用起来非常灵活。
一个标准的插座，既可以接人电话，又可用来连接计算器终端，实现语音/数据点互换，可适应各种不同拓扑结构的局域网。
✓便于扩充，既节约费用又提高了系统的可靠性。
综合布线系统采用冗余布线和星型结构的布线方式，统一安排线路走向，统一施工，可以减少用科和施工费用，既节约了成本，又提高了设备与系统的可靠性，还便于机房今后的发展与扩充。
2、特点（针对满足智能大楼设计大量信息点的机房）：✓单位面积信息点数量大。
✓扩展性强。
✓以数据传输为主。
✓光纤信息点数量多。
✓以水平子系统模式为主。
✓线路敷设方式特殊，能适应机房的应用特点和设备特点。
✓能综合规划一些设备间的非常规布线。
3、意义：合理的有效的线缆布局可以节约电能、节能降耗、空间节约、改善空气对流等。
4、机房综合布线的路由设计（针对满足智能大楼设计大量信息点的机房）机房布线的信息点数量多，而且在机房运行过程中，随着计算机和网络设备的增加，会随时要求增加信息点。
因此，路由设计应充分考虑扩展性。
在路由选材上，首先应尽量采用金属材料，不宜采用PVC管材。
通过金属管道的良好接地可减少干扰，并提高机房的线路防火等级。
同时，采用金属线槽作为路由材料，可充分利用线槽扩展性好，容易增加线缆的特点。
对于线槽的布置，一般围绕设备进行布置。
在目前机柜使用越来越普遍的情况下，可以考虑和成排的机柜平行布局。
一般每排机柜布置一条线槽，也可以两排相邻机柜中间走道上公用一条线槽，前一种模式更为理想一些。
对于有活动地板的机房，通常的做法都是将线槽安装在活动地板下。
但随着高端机房中地板下送风的精密空调的普遍采用，这种模式暴露出不少问题。
由于设备在机房内成排布置，因此每排设备都在地板下配置了线槽，一般线槽的高度在50~l00mm，而活动地板的敷设高度只有300mm左右，从而影响到空调风道的通畅。
线槽越多，送风效果越差(地板下还往往有强电线槽)。
而且线路特别是强电线路在活动地板下布置还增加了火灾隐患，电气故障可能引发火源，同时在地板下的人情不易被迅速发现，即使配置了常规的消防感温感烟探测器，由于地板下的送风，反映并不迅速。
已经有多起火灾事故是从活动地板下发生的。
因此，现在不少机房特别是电信行业，普遍采用上走线的路由模式。
采用上走线需要有设备布局的配合，这种布局主要适用于标准机架式布局的场合，而且机柜的尺寸特别是高度应基本一致，才能保证美观。
上走线采用线槽。
线槽有两种安装模式:支架吊装在顶上、支架支撑在地面上。
支撑在地面上容易发生支架和机柜的打架，在设计时应注意。
上走线线槽形式有两种:敞开梯型桥架式和封闭式。
敞开式梯架是应用的主流。
在设计时，首先仍是根据机房平面中机柜的总体规划，每排机柜设置一路。
敞开式梯架的优点是便于维护。
因为不需要额外的开孔，增减线路很方便;不需要掀地板，只需要梯子即可实施，工作量小。
便于发现故障。
不像地板下的封闭线槽，很容易观察到故障点，特别是火灾危险。
其缺点是对防鼠的要求更高。
敞开式梯架通常和强电一并考虑。
通常考虑上、中、下三层，分别作为强电线路、铜缆线路和光缆线路的通道。
因为光缆特别是机房内的大量光跳线是比较脆弱的，因此其中的光缆线路桥架常采用封闭式的，这样的布局很容易管理。
每层之间的距离不小于300mm。
如果机房的层高不够，也可减少层数，采用左右布局。
要注意按规范控制强电和弱电梯架间的距离。
如果距离仍无法达到，可考虑强电采用屏蔽线或者采用封闭式。
5、布线要点：机房是整个网络系统的核心所在，也是所有网线的集中之处。
它的布线绝对是整个布线工程中最复杂的，因为一般的机房中都会有成百上千条各种电缆，其中包括电源线和网线，在大型的网络中，还可能有上万条，甚至几十万条电缆。
作为网管员，在网络出了问题时，不得不经常在这成堆的电缆中寻找答案。
这就要求在布线之初就养成良好的工作习惯，其中包括各种设备摆放整齐，将各种电缆整齐、有序地分类扎好，并做好标识。
机房的重要不仅是因为其中的各种电缆多，更重要的是它是整个网络系统的“神经中枢”，只要其中一个设备，甚至一个端口工作不正常，就有可能导致整个网络，或者一大片用户不能正常进行网络连接或应用。
有关机房布线方面，要着重注意以下几个要点。
➢机房位置选择要适当机房位置的选取非常重要，这要考虑到多方面的因素，如安全性、周围环境，以及它与各工作区的距离等。
由于机房中的设备通常是大功率的，它所散发的热量非常大，所以要求机房应有良好的通风效果，但又不宜在有阳光直射的地方，还要防止雨淋、潮湿、鼠咬等危害。
另外一个重要方面就是与各工作区的距离。
如果楼层比较多（5层或以上），则最好选择建筑物的中间楼层的房间来作为机房，这样一来，连接的各楼层距离都可能不超过规定的双绞线100m限制。
如果楼层较少（4层或以下），则建议在底层部署机房，这对机房的布线非常有好处，而且远离工作区，用户就不会经常闻到机房中的设备所散发出来的各种不良气味，但要做好适当的防潮工作。
➢选择适当的布线方式布线方式目前有地板式和吊顶式两种。
很显然地板式就是把各种电缆通过线槽或线管埋在地下，而吊顶式则用线槽或线管和支架将各种电缆吊在天花板上。
至于选择何种布线方式，这要根据实际情况而定。
如果机房选择在一楼地下，则建议选择地板方式，一是电缆埋在地下可以使整个机房显得更加整洁；二是一楼地下通常比较凉爽，有利于散热；三是在地下挖线槽也更有可能。
而如果在中间楼层，通常由于楼层的地板不会很厚，所以开挖线槽在多数情况下是不允许的。
新建筑楼如果在设计时就已考虑并规划好，还是有可能的，就像现在的商住楼中有一个专门的配线间，它的地板就可以向下沉许多，方便安装各种线槽和线管。
机房整理的布线方法：✓地板布线：这是一种最常见的布线方式，它充分利用了地板下的空间，但要注意地板下漏水、鼠害和散热，还应保证在每个机柜下方开凿相应的穿线孔（包括地板和线槽）。
如果线槽布置在活动地板下，将对有精密空调的区域造成很大的送风阻力，实践表明这是影响空调效果的主要原因。
✓吊顶布线：该布线方式特别适合于经常需要布线的机房，目前也非常流行，此方式中吊顶内包含了各种布线电源、弱电布线，在每个机柜上方开凿相应的穿线孔，当然也要注意漏水、鼠害和散热。
具体布线的内容：强电布线、弱电布线和接地布线，其中强电布线和弱电布线均放在金属布线槽内，具体的金属布线槽尺寸可根据线量的多少并考虑留有一定的余量（一般为100*50或50*50）。
强电线槽和弱电线槽之间的距离应保持至少5cm 以上，互相之间不能穿越，以防止相互之间的电磁干扰。
✓强电布线：在新机房装修进行强电布线时，应根据整个机房的布局和UPS的容量来安排，在规划中的每个机柜和设备附近，安排相应的电源插座，插座的容量应根据接入设备的功率来定，并留有一定的冗余，一般为10A或15A。
电源的线缆直径应根据电源插座的容量并留有一定的余量来选购。
✓弱电布线：弱电布线中主要包括同轴电缆、超五类等双绞线和电话线等，布线时应注意每个机柜、设备后面都有相应的线缆，并应考虑以后的发展需要，各种线缆应分门别类用扎带扎好。
✓接地布线：由于新机房内都是高性能的计算机和网络通讯设备，故对接地有着严格的要求，接地也是消除公共阻抗，防止电容耦合干扰，保护设备和人员的安全，保证计算机系统稳定可靠运行的重要措施。
在机房地板下应布置信号接地用的铜排，以供机房内各种接地需要，铜排再以专线方式接入该处的弱电信号接地系统。
在弱电布线的时候，为了保证传输的速率和网络的稳定，还应该注意以下几点：✓如果在2个端点间有多余的线缆，应该按照需要的长度将其剪断，而不应将其卷起并捆绑起来（双绞线的长度越长，传输质量越差，而且过长的线缆会为整理造成一定难度）。
✓线缆的接头处反缠绕开的线段的距离不应超过2cm，过长会引起较大的近端串扰（双绞线的缠绕要求是很严格的，缠绕密度很大程度上会影响到传输质量）。
✓在接头处，线缆的外保护层需要压在接头内而不能在接头外。
虽然在线缆收到外界拉力时整个线缆均会受力，但若外保护层压在接头外，则受力的将主要是线缆和接头连接的金属部分。
✓由于六类线缆要比一般的五类线粗，为了避免线缆的缠绕（特别是在弯头处），在管线设计时一定要注意管径的填充度，一般内径20mm的线管以放2根六类线为宜。
实际案例：➢要充分考虑日后的维护与管理在机房建设中，许多人只知道要求将各种设备、机柜摆放整齐，根本不会想到如果刻意追求整齐，可能会给日后的维护和管理工作带来相当大的麻烦。
有时要检查某一设备的某一端口或者配线架接口，因为各机柜间没有留出空间，所以很难随意出入，给维护带来相当大的困难，最终只得一个个地挪动机柜，而机柜中安装了许多设备，很重，其困难程度是可想而知的。
虽然这里谈的不是最终的设备摆放，但机房的布线在相当大程度上决定了以后设备的摆放，因此在布线时就应充分考虑到日后的设备和机柜摆放。
一般来说有两种不同的机柜摆放方式，那就是“田”字形和“井”字形两种，在这两种摆放方式下机柜间都留有充分的空地，管理员可以非常方便地维护任意设备的正、反面端口。
其中“田”字形摆放较适用于环形机房布局，“井”字形较适用于纵横式机房布局。
千万别按“一”字形并排排列。
➢电源插座的功率和类型要适宜首先在插座插口类型上应充分考虑，因为计算机电源采用的是比较独特的圆三角形内插式插头，所以在安装电源插座时要注意选择支持相应插头的。
现在一般是双用插座，同时支持普通的扁形三角插头和计算机专用圆形三角插头。
通常采用多功能插座模块，就是在一个插座上同时安装有电源接口、RJ-45网络接口和电话线接口等，另外，最好安装少数其他常见的标准电源插座，以备后用。
