机房布线总结

机房布线的方法和内容
1、地板布线
这是一种最常见的布线方式，它充分利用了地板下的空间，但要注意地板下漏水、鼠害和散热，还应保证在每个机柜下方开凿相应的穿线孔（包括地板和线槽）。

2、吊顶布线
该布线方式特别适合于经常需要布线的机房，目前也非常流行，此方式中吊顶内包含了各种布线电源、弱电布线，在每个机柜上方开凿相应的穿线孔（包括地板和线槽），当然也要注意漏水、鼠害和散热。

具体布线的内容有：电源布线、弱电布线和接地布线，其中电源布线和弱电布线均放在金属布线槽内，具体的金属布线槽尺寸可根据线量的多少并考虑一定的发展余地。

电源线槽和弱电线槽之间的距离应保持至少30厘米以上，互相之间不能穿越，以防止相互之间的电磁干扰。

A、电源布线：在新机房装修进行电源布线时，应根据整个机房的布局和UPS的容量来安排，在规划中的每个机柜和设备附近，安排相应的电源插座，插座的容量应根据接入设备的功率来定，并留有一定的冗余，一般为10A或15A。

电源的线径应根据电源插座的容量并留有一定的容量来选购。

B、弱电布线：弱电布线中主要包括同轴细缆、五、六类网线和电话线等，布线时应注意在每个机柜、设备后面都有相应的线缆，
并应考虑以后的发展需要，各种线缆应分门别类用尼龙编织带捆扎好。

C、接地布线：由于新机房内都是高性能的计算机和网络通讯设备，故对接地有着严格的要求，接地也是消除公共阻抗，防止电容耦合干扰，保护设备和人员的安全，保证计算机系统稳定可靠运行的重要措施。

在机房地板下应布置信号接地用的铜排，以供机房内各种接地需要，铜排再以专线方式接入该处的弱电信号接地系统。

机房布线规范机房布线时不得随意，网线应在现场进行实际布线，新建或整改机房时，网线、光纤跳接线不准许使用同一理线器或机柜理线槽，应分别在各自专用理线器或机柜理线槽中进行布线，并且设备电源线与网线、光纤跳接线不准许相互缠绕，应与网线、光纤跳接线分开单独进行捆扎。

网线若与强电线路平行，网线与强电线路应保持适当距离，在整理、绑扎网线、光纤跳接线时，固定扎绳严禁绑扎过紧。

一、设备电源线布线规范1、UPS电源输出插座只做为连接其他电源插座的专用插座，不得连接任何网络设备电源线。

2、当机房存在多台设备机柜时，设备电源线不得跨机柜进行连接及布线。

3、设备电源线应布线于设备安装位置所对应的机柜背面，按照设备实际排列顺序，根据实际情况将设备电源线有序捆扎于机柜背面两侧，如机柜背面具备理线槽，应根据实际情况将设备电源线有序布线于机柜背面两侧理线槽中，并进行相应捆扎。

二、网线布线规范1、在单台机柜内布线时，网线布线规范（参考机柜内设备布局图）a、交换机一连接到机框一或交换机二连接到机框三时，网线布线规范交换机一的前16个端口应与机框一的卡槽一一对应，及交换机一的RJ-45端口1连接到机框一从左至右第1个卡槽的RJ-45端口，交换机一的RJ-45端口2连接到机框一从左至右第2个卡槽的RJ-45端口，以此类推。

布设网线时，网线应从交换机一RJ-45端口出线并向下延伸，从网线布线专用理线器上侧分线槽穿入网线布线专用理线器中（注：针对交换机进行网线布设时，应将交换机端口1和2的网线布入理线器从左至右第一个分线槽中，将交换机端口3用理线器下侧分线槽穿出向下接入机框一相应卡槽的RJ-45端口（注：针对机框进行网线布设时，应将机框从左至右第一个卡槽RJ-45端口网线布入理线器从左至右第一个分线槽中，将机框从左至右第二个卡槽RJ-45端口网线布入理线器从左至右第二个分线槽中，以此类推），交换机二连接到机框三，布线规则同理。

b、交换机一或二连接到机框二时，网线布线规范交换机一的后8个端口应与机框二的前8个卡槽一一对应，及交换机一的RJ-45端口17连接到机框二从左至右第1个卡槽的RJ-45端口，交换机一的RJ-45端口18连接到机框二从左至右第2个卡槽的RJ-45端口，以此类推。

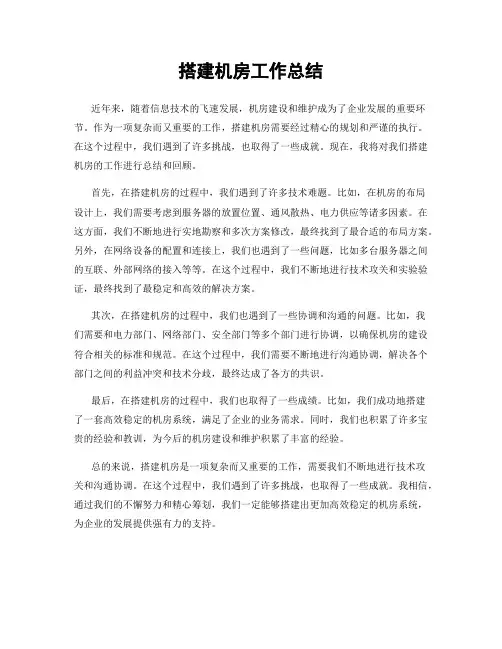

搭建机房工作总结近年来，随着信息技术的飞速发展，机房建设和维护成为了企业发展的重要环节。

作为一项复杂而又重要的工作，搭建机房需要经过精心的规划和严谨的执行。

在这个过程中，我们遇到了许多挑战，也取得了一些成就。

现在，我将对我们搭建机房的工作进行总结和回顾。

首先，在搭建机房的过程中，我们遇到了许多技术难题。

比如，在机房的布局设计上，我们需要考虑到服务器的放置位置、通风散热、电力供应等诸多因素。

在这方面，我们不断地进行实地勘察和多次方案修改，最终找到了最合适的布局方案。

另外，在网络设备的配置和连接上，我们也遇到了一些问题，比如多台服务器之间的互联、外部网络的接入等等。

在这个过程中，我们不断地进行技术攻关和实验验证，最终找到了最稳定和高效的解决方案。

其次，在搭建机房的过程中，我们也遇到了一些协调和沟通的问题。

比如，我们需要和电力部门、网络部门、安全部门等多个部门进行协调，以确保机房的建设符合相关的标准和规范。

在这个过程中，我们需要不断地进行沟通协调，解决各个部门之间的利益冲突和技术分歧，最终达成了各方的共识。

最后，在搭建机房的过程中，我们也取得了一些成绩。

比如，我们成功地搭建了一套高效稳定的机房系统，满足了企业的业务需求。

同时，我们也积累了许多宝贵的经验和教训，为今后的机房建设和维护积累了丰富的经验。

总的来说，搭建机房是一项复杂而又重要的工作，需要我们不断地进行技术攻关和沟通协调。

在这个过程中，我们遇到了许多挑战，也取得了一些成就。

我相信，通过我们的不懈努力和精心筹划，我们一定能够搭建出更加高效稳定的机房系统，为企业的发展提供强有力的支持。

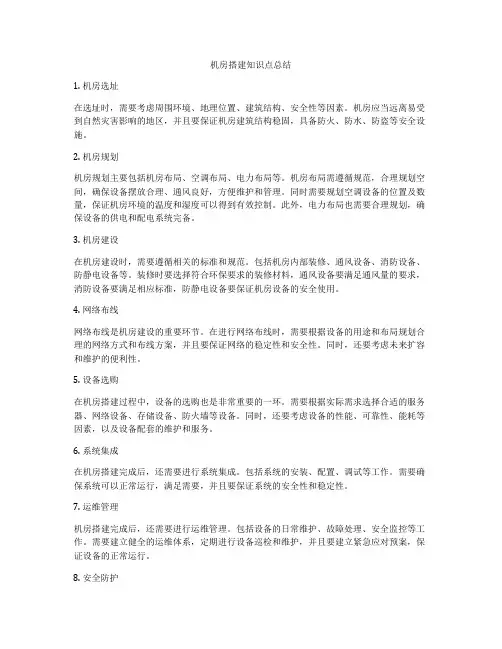

机房搭建知识点总结1. 机房选址在选址时，需要考虑周围环境、地理位置、建筑结构、安全性等因素。

机房应当远离易受到自然灾害影响的地区，并且要保证机房建筑结构稳固，具备防火、防水、防盗等安全设施。

2. 机房规划机房规划主要包括机房布局、空调布局、电力布局等。

机房布局需遵循规范，合理规划空间，确保设备摆放合理、通风良好，方便维护和管理。

同时需要规划空调设备的位置及数量，保证机房环境的温度和湿度可以得到有效控制。

此外，电力布局也需要合理规划，确保设备的供电和配电系统完备。

3. 机房建设在机房建设时，需要遵循相关的标准和规范。

包括机房内部装修、通风设备、消防设备、防静电设备等。

装修时要选择符合环保要求的装修材料，通风设备要满足通风量的要求，消防设备要满足相应标准，防静电设备要保证机房设备的安全使用。

4. 网络布线网络布线是机房建设的重要环节。

在进行网络布线时，需要根据设备的用途和布局规划合理的网络方式和布线方案，并且要保证网络的稳定性和安全性。

同时，还要考虑未来扩容和维护的便利性。

5. 设备选购在机房搭建过程中，设备的选购也是非常重要的一环。

需要根据实际需求选择合适的服务器、网络设备、存储设备、防火墙等设备。

同时，还要考虑设备的性能、可靠性、能耗等因素，以及设备配套的维护和服务。

6. 系统集成在机房搭建完成后，还需要进行系统集成。

包括系统的安装、配置、调试等工作。

需要确保系统可以正常运行，满足需要，并且要保证系统的安全性和稳定性。

7. 运维管理机房搭建完成后，还需要进行运维管理。

包括设备的日常维护、故障处理、安全监控等工作。

需要建立健全的运维体系，定期进行设备巡检和维护，并且要建立紧急应对预案，保证设备的正常运行。

8. 安全防护在机房搭建过程中，安全防护是一个非常重要的环节。

包括物理安全防护和网络安全防护。

物理安全防护包括门禁系统、报警系统、监控摄像等设备，通过这些设备可以实现对机房的安全监控和管理。

网络安全防护主要包括防火墙、入侵检测系统、安全审计系统等设备的配置和使用，保护机房的网络不受攻击。

机房建设及机柜综合布线规范现代社会，信息化已经深深地影响到我们的生活和工作。

无论是企业还是机构，机房都是非常重要的基础设施。

因此，机房的建设及机柜综合布线规范也是非常重要的一项工作。

本文将从机房建设和机柜综合布线规范两方面来探讨。

一、机房建设机房建设是机柜综合布线规范的前提，机房的建设质量直接关系到整个布线工作的顺利进行。

机房的建设要从以下几个方面来着手：1、地理位置机房的地理位置要尽可能的选在地势较高的地方，以免受到地势低洼的影响。

同时也要考虑机房所在地的交通、水、电等资源的供应是否充足。

2、机房大小机房的大小要根据企业或机构的需求来决定，以满足现有和未来的需求。

一般来说，机房要有足够的空间来摆放机柜，并且要留出充足的通道，以便于管理和维护。

3、机房环境机房的环境要符合国家相关的标准，温度和湿度要保持在适宜的范围内，以免机房内的设备受到过高或过低的温度和湿度的影响。

另外，还要防止灰尘、静电等对设备的影响，保持机房内的通风良好，地面和墙壁要干燥、无灰尘、无照明干扰。

4、机柜摆放机柜的摆放要遵循科学有序的原则，不要随意摆放，影响运行效率和维护，要充分考虑设备之间的空气流动情况、通风情况、温度等方面。

机柜要按照标准的规格和要求来选择，并合理安排好每个机柜内的设备布局。

二、机柜综合布线规范机柜综合布线规范是机房建设的重要组成部分，机房内的设备之间的连接必须遵循一定的规范，才能确保机房内设备的稳定、高效运行。

机柜综合布线规范包括以下几个方面：1、布线结构设计机柜综合布线结构设计是布线工作的开始，好的布线结构设计可以使机柜维护更加便捷、有效。

要充分考虑将来更改和维护问题，尽量减少翻修工作，提高机房内设备的运行效率和可靠性。

2、布线线缆选择在机柜综合布线过程中，线缆是一个非常重要的环节。

线缆的选择要根据布线结构的设计要求、通信协议、传输距离等因素进行选择，尽量选择视觉外观美观、阻燃性能好、扭曲半径小、线芯绝缘好的线缆。

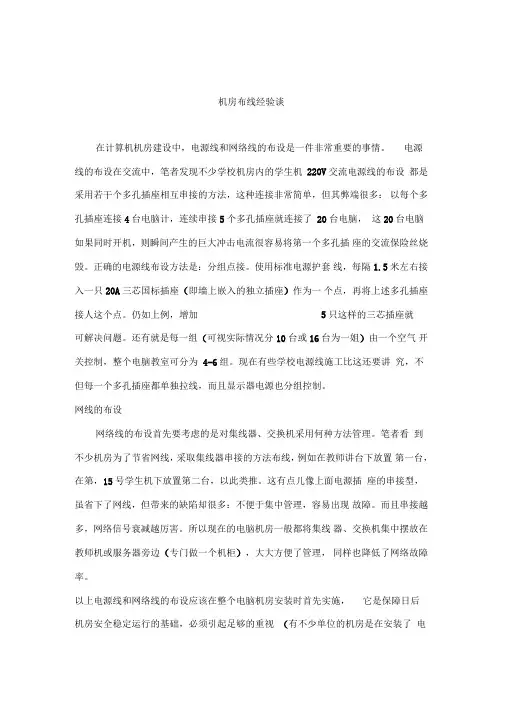

机房布线经验谈在计算机机房建设中，电源线和网络线的布设是一件非常重要的事情。

电源线的布设在交流中，笔者发现不少学校机房内的学生机220V交流电源线的布设都是采用若干个多孔插座相互串接的方法，这种连接非常简单，但其弊端很多：以每个多孔插座连接4台电脑计，连续串接5个多孔插座就连接了20台电脑，这20台电脑如果同时开机，则瞬间产生的巨大冲击电流很容易将第一个多孔插座的交流保险丝烧毁。

正确的电源线布设方法是：分组点接。

使用标准电源护套线，每隔1.5米左右接入一只20A三芯国标插座（即墙上嵌入的独立插座）作为一个点，再将上述多孔插座接人这个点。

仍如上例，增加5只这样的三芯插座就可解决问题。

还有就是每一组（可视实际情况分10台或16台为一姐）由一个空气开关控制，整个电脑教室可分为4-6组。

现在有些学校电源线施工比这还要讲究，不但每一个多孔插座都单独拉线，而且显示器电源也分组控制。

网线的布设网络线的布设首先要考虑的是对集线器、交换机采用何种方法管理。

笔者看到不少机房为了节省网线，采取集线器串接的方法布线，例如在教师讲台下放置第一台，在第，15号学生机下放置第二台，以此类推。

这有点儿像上面电源插座的串接型，虽省下了网线，但带来的缺陷却很多：不便于集中管理，容易出现故障。

而且串接越多，网络信号衰减越厉害。

所以现在的电脑机房一般都将集线器、交换机集中摆放在教师机或服务器旁边（专门做一个机柜），大大方便了管理，同样也降低了网络故障率。

以上电源线和网络线的布设应该在整个电脑机房安装时首先实施，它是保障日后机房安全稳定运行的基础，必须引起足够的重视（有不少单位的机房是在安装了电脑后才布线）。

按照上述优选方案，即主机电源线分组单独型、显示器电源线分组单独型、交换机集中管理型（有条件的选购堆叠式交换机），根据笔者计算，一个拥有60台学生机的机房，电源线（包括多孔插座、墙上多组空气开关）、网络线（不包括交换机的）大概需要投资I万余元，这样的投入将得到高效率的回报。

一、机房综合布线工程1. 1、机房综合布线系统机房采用下走线方式，安装镀锌走线槽,强电主线槽300*200，强电支线槽200*100，弱电主线槽 300*150，弱电支线槽 200*100 。

强电主线槽主要用于从强电井引入交流电源；强电支线槽用于给各机柜里的设备供应电源；弱电线槽用于布放综合配线柜到设备机柜的网线等信号线缆，布放ODF 到设备机柜的光缆。

一边布放列头柜到设备柜的电源线，一边布放网线等信号线缆，上层布放设备柜到ODF柜的光缆。

电源线和信号线交叉时，会对信号线产生干扰。

1、桥架及线槽的安装位置应符合施工图要求，左右偏差不应超过50mm；2、桥架及线槽水平度每米偏差不应超过 2mm；3、垂直桥架及线槽应与地面保持垂直，垂直度偏差不应超过3mm；4、线槽截断处及两线槽拼接处应平滑、无刺；5、金属桥架、线槽及金属管各段之间应保持连接良好，安装牢固。

1. 2、综合布线系统整体技术要求A、线缆类（a）六类非屏蔽双绞线电缆类型：六类 UTP 电缆芯线规格：内部须采用分隔结构以减少线对信号传输干扰和增加物理机械抗性。

芯线对数：4 对电缆外皮：低烟无卤外皮。

符合 IEC61034，IEC60754 标准。

标准：符合 TIA/EIA 568B 和 ISO /IEC 11801 及相关国内标准，并符合国际第三方测试实验室。

（如 ETL/3P）带宽：≥250MHz特性阻抗：(1 - 100 MHz)---(100 ± 15) ?(100 - 250 MHz)---(100 ± 20) ??（b）多模光缆规格：室内光缆：低烟无卤外护套（束状软光缆）标准：50\125μm，满足 ISO 的 OM2+多模万兆光缆传输标准最小带宽：2000MHz-Km@雷射光源@850nm1500\500MHz-Km@红外光源@850\1300nm纤芯衰耗：最大3.0dB\1.0dB@850\1300nm光缆 10G 传输应用要求支持距离达 150 米。

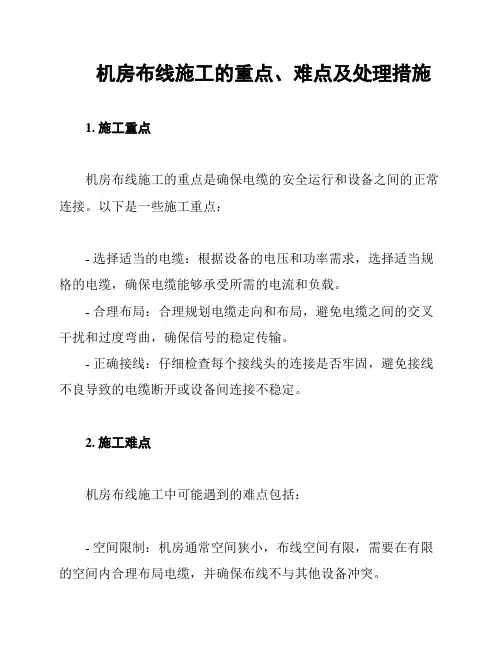

机房布线施工的重点、难点及处理措施
1. 施工重点
机房布线施工的重点是确保电缆的安全运行和设备之间的正常连接。

以下是一些施工重点：
- 选择适当的电缆：根据设备的电压和功率需求，选择适当规格的电缆，确保电缆能够承受所需的电流和负载。

- 合理布局：合理规划电缆走向和布局，避免电缆之间的交叉干扰和过度弯曲，确保信号的稳定传输。

- 正确接线：仔细检查每个接线头的连接是否牢固，避免接线不良导致的电缆断开或设备间连接不稳定。

2. 施工难点
机房布线施工中可能遇到的难点包括：
- 空间限制：机房通常空间狭小，布线空间有限，需要在有限的空间内合理布局电缆，并确保布线不与其他设备冲突。

- 环境因素：机房环境通常温度高、湿度大，可能存在尘埃和
腐蚀等因素，需要选择适应环境的电缆和接线头，确保长期稳定运行。

- 安全因素：机房中可能存在高压设备和易燃物质，需要采取
安全措施，确保施工过程中的安全。

3. 处理措施
为了应对机房布线施工中的重点和难点，可以采取以下处理措施：
- 提前规划：在施工前，制定详细的布线规划和施工方案，确
保在施工过程中能够有效应对各种问题。

- 使用优质材料：选择优质的电缆和接线头，确保其质量可靠，能够满足长期运行的需求。

- 引入专业人员：确保施工过程由专业人员负责，能够熟练操
作并解决各种施工难题。

- 加强安全管理：在施工过程中，加强安全管理，确保安全操作，预防事故的发生。

以上是关于机房布线施工的重点、难点及处理措施的简要介绍。

在实际施工中，应根据具体情况进行详细规划和安排，确保施工质
量和安全性。

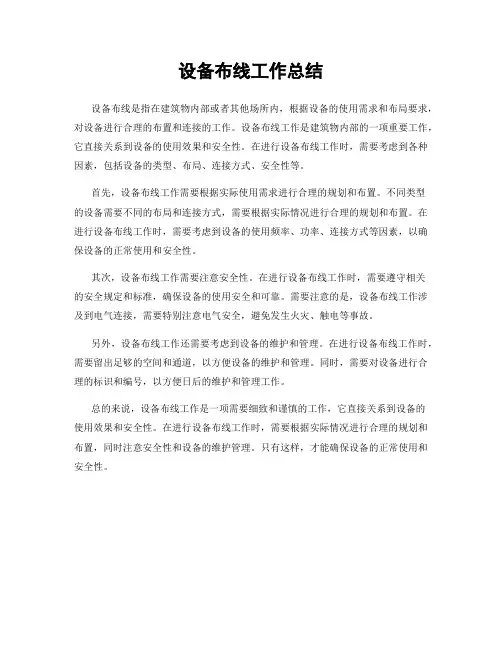

设备布线工作总结
设备布线是指在建筑物内部或者其他场所内，根据设备的使用需求和布局要求，对设备进行合理的布置和连接的工作。

设备布线工作是建筑物内部的一项重要工作，它直接关系到设备的使用效果和安全性。

在进行设备布线工作时，需要考虑到各种因素，包括设备的类型、布局、连接方式、安全性等。

首先，设备布线工作需要根据实际使用需求进行合理的规划和布置。

不同类型
的设备需要不同的布局和连接方式，需要根据实际情况进行合理的规划和布置。

在进行设备布线工作时，需要考虑到设备的使用频率、功率、连接方式等因素，以确保设备的正常使用和安全性。

其次，设备布线工作需要注意安全性。

在进行设备布线工作时，需要遵守相关
的安全规定和标准，确保设备的使用安全和可靠。

需要注意的是，设备布线工作涉及到电气连接，需要特别注意电气安全，避免发生火灾、触电等事故。

另外，设备布线工作还需要考虑到设备的维护和管理。

在进行设备布线工作时，需要留出足够的空间和通道，以方便设备的维护和管理。

同时，需要对设备进行合理的标识和编号，以方便日后的维护和管理工作。

总的来说，设备布线工作是一项需要细致和谨慎的工作，它直接关系到设备的
使用效果和安全性。

在进行设备布线工作时，需要根据实际情况进行合理的规划和布置，同时注意安全性和设备的维护管理。

只有这样，才能确保设备的正常使用和安全性。

一，打标签工具：理线夹，理线架，桥架固定器，线卡，扎带，胶布，水晶头及线处理设备一套。

尤其重要：标签纸。

基本方法：1、能用理线工具的，不要用手。

2、水晶头跟网线接驳口，必须无缝。

3、能用线卡的，不要用扎带。

4、标签要打好。

5、标签要打好。

6、标签要打好。

二、走线技巧机柜走线，怎么走得好，很大部分都在机柜结构设计阶段就已经决定好了。

一般机柜的走线，有如下技巧：1、使用走线架。

机柜走线架说白了就是有N个齿的1U或者1SU的钣金件，齿的长度有长有短，取决于网络设备的大小和使用线缆的转弯半径。

2、使用线桥。

所谓的线桥就是在机柜中凸出的像个小桥似的半径成型结构，。

可以理解为机柜板子上凸出的可以扎线的地方吧。

一般线桥会出现在如下几个地方：机柜的分舱隔板，立柱，安装设备面板的方孔条等地方。

3、使用绕线盘。

这个和走线架同理，一般用于通讯设备的光纤整理上。

4、灵活运用进（走）线筒。

所谓的进（走）线筒，是指在不同分舱中需要走线时，分舱隔板上的走线的地方。

一般进（走）线筒出现在两个需要相互隔绝的舱，如设备舱与电池舱之间。

5、使用扎带和标签。

这个上面在基本方法里面也提到了，很重要，扎带使用简易灵活，而标签则使得走线后容易辨识，减少维护的难度。

我们来看下机房理线及标签工艺：三、机房内布线规范同一IDC，同一规格机架，布线方式应总体一致，方便日常运维。

核心网络设备，内网接入设备，管理网接入设备等不同角色的网络设备布线都应整齐，光纤和网线不应该挡住网络设备进出风口，不宜预留到机架底部太长，光纤和网线上贴的标签要清晰。

网络设备正面插光纤和网线的方式应尽可能保持一致，对光纤和网线进行摁绑，网络设备背面电源线和网线整齐不杂乱，强弱线缆分开，具有整体感。

1、核心设备布线规范IDC核心网络设备，尤其是内网核心设备，因与TOR互联数量会比较多，因此光纤也会较多。

核心网络设备光纤布放必须整齐，不能横竖乱穿插，机柜内布线美观是网络设备布线规范中重点之一，光纤布放示意图：光纤从设备的左侧或者右侧垂直布放，布放的地方不能挡住网络设备进出风口。

机房综合布线规范机房综合布线规范是指在建设机房时，按照一定的规范进行综合布线的工作。

综合布线是机房建设中的重要环节，直接关系到机房的性能和运行稳定性。

下面就机房综合布线的规范进行详细介绍。

1.布线环境要求机房综合布线应放置在干燥、通风良好、温度适宜的环境中。

机房应进行防尘、防静电等处理，以保证布线的质量和可靠性。

2.布线路径设计机房综合布线应采用整洁、有序的布线路径设计。

布线应避免与电源线、高压线等干扰源交叉。

布线路径应有足够的空间，便于维护和管理。

3.布线标准机房的综合布线应符合国家和行业的相关标准。

比如，布线应采用统一的色彩标准，便于标识和识别。

布线应按照标准分类，比如数据线、电源线、控制线等。

4.布线材料选择机房综合布线时，应选择质量可靠的材料。

比如，电缆应采用优质铜芯线，插座应采用防火、防水的材料。

同时，材料的选择要符合国家和行业的相关要求。

5.接地处理机房综合布线时，应进行有效的接地处理。

接地线的选择和布线方式应符合电气接地的相关要求，以保证机房的安全运行。

6.布线测试机房综合布线完成后，应进行测试，以确保布线质量和性能。

测试内容包括网络连通性、线缆信号传输性能等。

测试结果应符合规定的标准。

7.标识和记录机房综合布线完成后，应进行标识和记录。

每根线缆、插座等都应贴上标签，并记录在档案中。

这样，在维护和管理时能够快速定位和处理问题。

8.维护和管理机房综合布线完成后，应进行定期的维护和管理工作。

比如，定期检查和清洁布线，定期更换老化的线缆和插座。

维护和管理工作要有相应的计划和记录。

综合布线是机房建设中的重要一环，对机房的性能和运行稳定性有着重要的影响。

只有按照规范进行综合布线，才能确保机房的正常运行，提高机房的可靠性和安全性。

以上是机房综合布线规范的相关内容，希望对您有所帮助。

写字楼布线整治工作总结近年来，随着信息化时代的到来，写字楼成为了现代都市中不可或缺的一部分。

然而，随之而来的是写字楼内部布线混乱、安全隐患频发的问题。

为了解决这一问题，我们进行了一系列的整治工作，现在让我们来总结一下这次整治工作的成果和经验。

首先，我们对写字楼内部的电线布线进行了全面的检查和整改。

在过去的一段时间里，由于电线老化、乱拉乱接等原因，写字楼内部的电线布线存在着严重的安全隐患。

我们对所有的电线进行了检查，对老化严重的电线进行了更换，对乱拉乱接的电线进行了重新整理。

通过这一系列的整治工作，大大提高了写字楼内部电线的安全性。

其次，我们对写字楼内部的网络布线进行了重新规划和整理。

随着信息化时代的到来，网络已经成为了写字楼中不可或缺的一部分。

然而，由于过去的网络布线工作较为随意，导致了网络信号不稳定、网速缓慢等问题。

我们对所有的网络布线进行了重新规划和整理，采用了更科学、更合理的布线方式，大大提高了写字楼内部网络的稳定性和速度。

最后，我们对写字楼内部的消防设施进行了全面的检查和整改。

消防设施是写字楼安全的重要保障，然而由于过去的一段时间里，写字楼内部的消防设施存在着维护不及时、损坏严重等问题。

我们对所有的消防设施进行了全面的检查和整改，确保了写字楼内部的消防设施能够正常使用，提高了写字楼内部的安全性。

通过这一系列的整治工作，我们成功的解决了写字楼内部布线混乱、安全隐患频发的问题，提高了写字楼的整体安全性和舒适度。

同时，我们也积累了丰富的经验，为今后的写字楼布线整治工作提供了宝贵的参考。

让我们共同努力，为打造更加安全、舒适的写字楼环境而不懈奋斗！。

机房综合布线系统：1、简介：综合布线系统是一套用于建筑物内或建筑群之间,为计算机、通信设施与监控系统预先设置的信息传输通道;它将语音、数据、图像等设备彼此相连,同时能使上述设备与外部通信数据网络相连接;它的核心就是“综合”,也就是各个弱电系统均可用综合布线系统进行信息传输;综合布线系统是为适应电话和网络数据传输线缆的管理需求而发展起来的一种特别设计的布线方式,它为智能大厦和智能建筑群中的信息设施提供了多厂家产品兼容,模块化扩展与更新,系统灵活重组的可能性;既为用户创造了现代信息系统环境,强化了控制与管理,又为用户节约了费用,保护了投资;综合布线系统已成为现代化建筑的重要组成部分;传统的布线是总线拓扑结构,而综合布线是星形拓扑结构,在房间的各个位置留有充足的端口可供选择,而且每个房间都有预留线缆,扩展空间大,便于集中控制及统一管理;综合布线系统的优点：✓清晰,便于管理维护;✓采取标准化的统一设计、统一材料、统一布线、统一安装施工,做到结构清晰,便于集中管理和维护;✓材料统一先进,适应今后的发展需要;综合布线系统采用了先进的材料,如六类非屏蔽双绞线,传输速率在l000Mb/s以上,完全能够满足发展需要;✓灵活性强,适应各种不同的需求,使用起来非常灵活;一个标准的插座,既可以接人电话,又可用来连接计算器终端,实现语音/数据点互换,可适应各种不同拓扑结构的局域网;✓便于扩充,既节约费用又提高了系统的可靠性;综合布线系统采用冗余布线和星型结构的布线方式,统一安排线路走向,统一施工,可以减少用科和施工费用,既节约了成本,又提高了设备与系统的可靠性,还便于机房今后的发展与扩充;2、特点针对满足智能大楼设计大量信息点的机房：✓单位面积信息点数量大;✓扩展性强;✓以数据传输为主;✓光纤信息点数量多;✓以水平子系统模式为主;✓线路敷设方式特殊,能适应机房的应用特点和设备特点;✓能综合规划一些设备间的非常规布线;3、意义：合理的有效的线缆布局可以节约电能、节能降耗、空间节约、改善空气对流等;4、机房综合布线的路由设计针对满足智能大楼设计大量信息点的机房机房布线的信息点数量多,而且在机房运行过程中,随着计算机和网络设备的增加,会随时要求增加信息点;因此,路由设计应充分考虑扩展性;在路由选材上,首先应尽量采用金属材料,不宜采用PVC管材;通过金属管道的良好接地可减少干扰,并提高机房的线路防火等级;同时,采用金属线槽作为路由材料,可充分利用线槽扩展性好,容易增加线缆的特点;对于线槽的布置,一般围绕设备进行布置;在目前机柜使用越来越普遍的情况下,可以考虑和成排的机柜平行布局;一般每排机柜布置一条线槽,也可以两排相邻机柜中间走道上公用一条线槽,前一种模式更为理想一些;对于有活动地板的机房,通常的做法都是将线槽安装在活动地板下;但随着高端机房中地板下送风的精密空调的普遍采用,这种模式暴露出不少问题;由于设备在机房内成排布置,因此每排设备都在地板下配置了线槽,一般线槽的高度在50~l00mm,而活动地板的敷设高度只有300mm左右,从而影响到空调风道的通畅;线槽越多,送风效果越差地板下还往往有强电线槽;而且线路特别是强电线路在活动地板下布置还增加了火灾隐患,电气故障可能引发火源,同时在地板下的人情不易被迅速发现,即使配置了常规的消防感温感烟探测器,由于地板下的送风,反映并不迅速;已经有多起火灾事故是从活动地板下发生的;因此,现在不少机房特别是电信行业,普遍采用上走线的路由模式;采用上走线需要有设备布局的配合,这种布局主要适用于标准机架式布局的场合,而且机柜的尺寸特别是高度应基本一致,才能保证美观;上走线采用线槽;线槽有两种安装模式:支架吊装在顶上、支架支撑在地面上;支撑在地面上容易发生支架和机柜的打架,在设计时应注意;上走线线槽形式有两种:敞开梯型桥架式和封闭式;敞开式梯架是应用的主流;在设计时,首先仍是根据机房平面中机柜的总体规划,每排机柜设置一路;敞开式梯架的优点是便于维护;因为不需要额外的开孔,增减线路很方便;不需要掀地板,只需要梯子即可实施,工作量小;便于发现故障;不像地板下的封闭线槽,很容易观察到故障点,特别是火灾危险;其缺点是对防鼠的要求更高;敞开式梯架通常和强电一并考虑;通常考虑上、中、下三层,分别作为强电线路、铜缆线路和光缆线路的通道;因为光缆特别是机房内的大量光跳线是比较脆弱的,因此其中的光缆线路桥架常采用封闭式的,这样的布局很容易管理;每层之间的距离不小于300mm;如果机房的层高不够,也可减少层数,采用左右布局;要注意按规范控制强电和弱电梯架间的距离;如果距离仍无法达到,可考虑强电采用屏蔽线或者采用封闭式;5、布线要点：机房是整个网络系统的核心所在,也是所有网线的集中之处;它的布线绝对是整个布线工程中最复杂的,因为一般的机房中都会有成百上千条各种电缆,其中包括电源线和网线,在大型的网络中,还可能有上万条,甚至几十万条电缆;作为网管员,在网络出了问题时,不得不经常在这成堆的电缆中寻找答案;这就要求在布线之初就养成良好的工作习惯,其中包括各种设备摆放整齐,将各种电缆整齐、有序地分类扎好,并做好标识;机房的重要不仅是因为其中的各种电缆多,更重要的是它是整个网络系统的“神经中枢”,只要其中一个设备,甚至一个端口工作不正常,就有可能导致整个网络,或者一大片用户不能正常进行网络连接或应用;有关机房布线方面,要着重注意以下几个要点;➢机房位置选择要适当机房位置的选取非常重要,这要考虑到多方面的因素,如安全性、周围环境,以及它与各工作区的距离等;由于机房中的设备通常是大功率的,它所散发的热量非常大,所以要求机房应有良好的通风效果,但又不宜在有阳光直射的地方,还要防止雨淋、潮湿、鼠咬等危害;另外一个重要方面就是与各工作区的距离;如果楼层比较多5层或以上,则最好选择建筑物的中间楼层的房间来作为机房,这样一来,连接的各楼层距离都可能不超过规定的双绞线100m限制;如果楼层较少4层或以下,则建议在底层部署机房,这对机房的布线非常有好处,而且远离工作区,用户就不会经常闻到机房中的设备所散发出来的各种不良气味,但要做好适当的防潮工作;➢选择适当的布线方式布线方式目前有地板式和吊顶式两种;很显然地板式就是把各种电缆通过线槽或线管埋在地下,而吊顶式则用线槽或线管和支架将各种电缆吊在天花板上;至于选择何种布线方式,这要根据实际情况而定;如果机房选择在一楼地下,则建议选择地板方式,一是电缆埋在地下可以使整个机房显得更加整洁；二是一楼地下通常比较凉爽,有利于散热；三是在地下挖线槽也更有可能;而如果在中间楼层,通常由于楼层的地板不会很厚,所以开挖线槽在多数情况下是不允许的;新建筑楼如果在设计时就已考虑并规划好,还是有可能的,就像现在的商住楼中有一个专门的配线间,它的地板就可以向下沉许多,方便安装各种线槽和线管;机房整理的布线方法：✓地板布线：这是一种最常见的布线方式,它充分利用了地板下的空间,但要注意地板下漏水、鼠害和散热,还应保证在每个机柜下方开凿相应的穿线孔包括地板和线槽;如果线槽布置在活动地板下,将对有精密空调的区域造成很大的送风阻力,实践表明这是影响空调效果的主要原因;✓吊顶布线：该布线方式特别适合于经常需要布线的机房,目前也非常流行,此方式中吊顶内包含了各种布线电源、弱电布线,在每个机柜上方开凿相应的穿线孔,当然也要注意漏水、鼠害和散热;具体布线的内容：强电布线、弱电布线和接地布线,其中强电布线和弱电布线均放在金属布线槽内,具体的金属布线槽尺寸可根据线量的多少并考虑留有一定的余量一般为10050或5050;强电线槽和弱电线槽之间的距离应保持至少5cm以上,互相之间不能穿越,以防止相互之间的电磁干扰;✓强电布线：在新机房装修进行强电布线时,应根据整个机房的布局和UPS的容量来安排,在规划中的每个机柜和设备附近,安排相应的电源插座,插座的容量应根据接入设备的功率来定,并留有一定的冗余,一般为10A或15A;电源的线缆直径应根据电源插座的容量并留有一定的余量来选购;✓弱电布线：弱电布线中主要包括同轴电缆、超五类等双绞线和电话线等,布线时应注意每个机柜、设备后面都有相应的线缆,并应考虑以后的发展需要,各种线缆应分门别类用扎带扎好;✓接地布线：由于新机房内都是高性能的计算机和网络通讯设备,故对接地有着严格的要求,接地也是消除公共阻抗,防止电容耦合干扰,保护设备和人员的安全,保证计算机系统稳定可靠运行的重要措施;在机房地板下应布置信号接地用的铜排,以供机房内各种接地需要,铜排再以专线方式接入该处的弱电信号接地系统;在弱电布线的时候,为了保证传输的速率和网络的稳定,还应该注意以下几点：✓如果在2个端点间有多余的线缆,应该按照需要的长度将其剪断,而不应将其卷起并捆绑起来双绞线的长度越长,传输质量越差,而且过长的线缆会为整理造成一定难度;✓线缆的接头处反缠绕开的线段的距离不应超过2cm,过长会引起较大的近端串扰双绞线的缠绕要求是很严格的,缠绕密度很大程度上会影响到传输质量;✓在接头处,线缆的外保护层需要压在接头内而不能在接头外;虽然在线缆收到外界拉力时整个线缆均会受力,但若外保护层压在接头外,则受力的将主要是线缆和接头连接的金属部分;✓由于六类线缆要比一般的五类线粗,为了避免线缆的缠绕特别是在弯头处,在管线设计时一定要注意管径的填充度,一般内径20mm的线管以放2根六类线为宜;实际案例：➢要充分考虑日后的维护与管理在机房建设中,许多人只知道要求将各种设备、机柜摆放整齐,根本不会想到如果刻意追求整齐,可能会给日后的维护和管理工作带来相当大的麻烦;有时要检查某一设备的某一端口或者配线架接口,因为各机柜间没有留出空间,所以很难随意出入,给维护带来相当大的困难,最终只得一个个地挪动机柜,而机柜中安装了许多设备,很重,其困难程度是可想而知的;虽然这里谈的不是最终的设备摆放,但机房的布线在相当大程度上决定了以后设备的摆放,因此在布线时就应充分考虑到日后的设备和机柜摆放;一般来说有两种不同的机柜摆放方式,那就是“田”字形和“井”字形两种,在这两种摆放方式下机柜间都留有充分的空地,管理员可以非常方便地维护任意设备的正、反面端口;其中“田”字形摆放较适用于环形机房布局,“井”字形较适用于纵横式机房布局;千万别按“一”字形并排排列;➢电源插座的功率和类型要适宜首先在插座插口类型上应充分考虑,因为计算机电源采用的是比较独特的圆三角形内插式插头,所以在安装电源插座时要注意选择支持相应插头的;现在一般是双用插座,同时支持普通的扁形三角插头和计算机专用圆形三角插头;通常采用多功能插座模块,就是在一个插座上同时安装有电源接口、RJ-45网络接口和电话线接口等,另外,最好安装少数其他常见的标准电源插座,以备后用;有的工程人员认为,电源插座问题很普通,也很容易解决,其实这是片面的;经常可以见到这样的情形,新买的大功率设备在机房中没有插座可插,有的设备电源插头采用欧式大三角形接口,而机房中却没有,或者机房中的内插式电脑专用电源插座不够,连接了大量的电源连接板,使得原本很整洁的机房变得十分凌乱;这就是布线之初考虑不周所导致的后果;机房中虽然绝大多数设备可以采用普通的电源插座,但有些大功率的就不行,如UPS和服务器等,有的还专门安装有空调;就像家庭中的每个插座一样,都有功率限制,不能随便插用;UPS的最高功率可能高达几千瓦,一般的交换机、路由器设备的功率可能只有几十瓦,而高档的服务器的功率则可能有上千瓦;这些设备所利用的电源都应有所区别,一定要对号入座,特别是UPS 的;而且还要注意,不要使几个插座共用一条线路,否则可能因连接设备过多,超过了其极限功率,导致火灾;一般来说在机房中至少要备有2个40A的UPS 或空调专用电源插座,5个20A的服务器或其他大功率设备专用电源插座,其他的可以是普通的10A插座,但数量也应有足够的保证;这要根据具体的网络规模而定;正因为各种网络设备对电源插座都有特殊要求,所以就要求在布线时最好充分考虑一下未来机房中可能安装的设备及其各自的功率需求,再结合机柜结构,在相应位置安装好相应功率容量的电源插座包括电源线也要适当;当然各插座的最大容量要适当比连接设备的最大功率高些;如果还要电源连接板延长连接,则电源连接板也要遵循相应的功率容量要求,这其中也包括电源连接板的电缆;最好选择正规厂家的电源插座和连接板一个好的电源板的价格通常在上百元;这方面其实还可以根据电源线的线径来判别,一般来说质量差的电源插座,虽然标称有10A或者15A,但线径非常细,实际所能提供的功率远达不到标称值;➢线缆整齐有序,分类标识部分内容与上面“选择适当的布线方式”中内容相同在机房中由于各种线缆非常多,如果在布线之初没有做好相应的捆扎和标识,很可能在具体的设备安装时就无法知道该接哪条网线,采用哪个电源插座了;千万别小看这些,弄不好以前的布线工作就可能前功尽弃;在这之中,最重要的还是各种弱电布线;弱电布线中主要包括同轴电缆、双绞网线和电话线等,布线时应采用专门的配线架,按一定规则排列好,剪除多余部分,不要留有过多的余量,然后分门别类地用扎带扎好;如果确实想要留有较长的余量,则应把多余部分扎好;同时要注意,在扎线之前一定要先做好标识,并做好记录,否则到时就分不清具体每根线对应连接的设备了,特别是在布线维护时;另外,在机房布线还应不要忘记的就是接地线;由于新机房内都是高性能的计算机和网络通信设备,故对接地有着严格的要求;接地是消除公共阻抗、防止电容耦合干扰、保护设备和人员的安全、保证计算机系统稳定可靠运行的重要措施;接地线的布线通常是在机房地板下布置信号接地用的铜排,以满足机房内各种接地需要;铜排再以专线方式接入该处的弱电信号接地系统;在机房布线方式中的电源线和弱电线均应放在金属布线槽内,具体的金属布线槽尺寸可根据线量的多少,并考虑一定的发展余地而定;电源线槽和弱电线槽之间的距离应保持在至少5cm以上,互相之间不能穿越,以防止相互之间的电磁干扰;6、相关产品和品牌7、小结在一个完整的机房建设中有环境的装修,也有网络及设备的安装和布线,其中电源线和网络线的走线就是一件非常重要的事情;电源线和网络线走线的不合理,直接影响到电脑运行正常、故障的问题;合理的机房布线就为以后的工作提供了很大的方便;。

（一）机房布局与布线本次机房改造将按照设备的具体应用，以不同功能区域的方式进行划分，整体设计，统一建设，最终建成安全可靠、先进实用的数据中心机房。

通过使用整体机房监控的设计，实现“无人职守”机房。

机房内设备整体布局规划如下图：图1 机房整体平面布局为使机房的主要设备和管理操作人员有一个清晰的工作界面，并使其能够安全、可靠地运行，发挥其最大的工作效率。

我们将机房分为两个大区域，后排区域的两排机柜用于技防网迁移使用。

前排区域的三排机柜用于“云计算中心”。

其中用于服务器的20个机柜每个机柜设置16口的KVM切换器1套、安装48口光纤配线架1个和48口全光交换机1台。

每个机柜配备2个智能PDU(16个16A国标三孔插座)，独立的敷设到不同UPS模块。

每排机柜的靠左一端设置电源列头柜、靠右另一端设置网络配线柜。

（二）机房装饰装修机房装饰工程的宗旨是：既要与现代化的计算机通讯设备相匹配，又能通过精良、独特的设计构思，在确保该机房的安全性、可靠性和可管理性的前提下，本着经济实用的原则，使该机房建设成一流的计算机机房。

同时装修材料根据消防要求，选用非燃或难燃、气密性好、隔热、不起尘、易清洁、在温、湿度变化作用下变形小、抗静电的材料。

色彩设计：机房区大部分以白和淡灰为主色调，力求明快、现代感。

1、地面工程（1）地面的防尘、洁净处理机房防静电地板安装工程中，地面预处理最为关键，在铺设地板前必须先对地面进行较好的预处理，首先抹平机房地面，作防尘、防水处理，再做自流平处理，起防潮、防霉作用，至此，地面预处理完成。

（2）地面的保温处理机房采用下送风式空调，且机房不在大楼最底层，必须做地面保温以防结露。

该保温层必须满足机房洁净要求，不起尘。

保温及防尘漆施工时应保证地板下所有空间(包括地板下墙体)都施工，并且防止地板支架接地部位产生“冷桥”。

材料选择带防水、阻燃、保温性能佳、易安装的20mm厚的橡塑保温棉。

（3）防静电地板在中心机房的工程技术设施中，活动地板是一个很重要的组成部分，活动地板铺设在机房的建筑地面上，活动地板上安装着计算机设备及其他电子设备,而在活动地板与建筑地面之间可以敷设连接设备的各种管线,活动地板具有可拆卸的特点，因此所有设备的导线电缆的连接、管路的连接及检修更换都很方便。

机房建设和综合布线要点一、机房一个全面的信息机房建设应包括以下几个方面：机房装修、电气系统、空调系统、门禁系统、监控系统、消防系统。

1.机房装修：包括天花吊顶、活动地板、墙面、隔断、门、保温层信息机房室内装修作业应符合《装饰工程施工及验收规范》、《地面及楼面工程施工及验收规范》、《木结构工程施工及验收规范》及《钢结构工程施工及验收规范》的有关规定。

在施工时应保证现场、材料和设备的清洁。

隐蔽工程（如地板下、吊顶上、假墙、夹层内）在封口前必须先除尘、清洁处理，暗处表层应能保持长期不起尘、不起皮和不龟裂。

机房所有管线穿墙处的裁口必须做防尘处理，然后对缝隙必须用密封材料填堵。

在裱糊、粘接贴面及进行其他涂复施工时，其环境条件应符合材料说明书的规定。

装修材料应尽量选择无毒、无刺激性的材料，尽量选择难燃、阻燃材料，否则应尽可能涂表防火涂料，让机房安全保险。

2.电气工程：包括配电柜、UPS、照明、柴油发电机、防雷接地等。

（1）供配电系统数据中心供配电系统应为380V/200V、50HZ，计算机供电质量达到A级。

（2）供配电方式双路供电系统加UPS电源及柴油发电机设备，并对空调系统和其他用电设备单独供电，以避免了空调系统启停对重要用电设备的干扰。

供电系统的负荷包含如下方面：服务器功率：单台服务器功率×服务器台数=总功率UPS总功率：一般采用n+1备份方案，即并联UPS台数多加壹台，以防止某一台机组出现故障。

目前UPS效率均在90%以上，故按照服务器总功率可以计算出UPS的总KVA数。

工作区恒温恒湿精密空调负荷：工作区面积×200～250kcal/hr/m2=总的空调所需制冷量，按上述数据可确定精密空调的数量，同时确定空调所耗费电功率。

加上办公区空调、照明等负荷和其它用负荷，可以计算出一个数据中心机房所需的用电负荷总功率。

（3）接地系统依据国标GB50169-92电气安装，接地施工及验收规范。

计算机直流地与机房抗静电接地及保护地严格分开以免相互干扰，采用T50x0.35铜网，所有接点采用锡焊或铜焊使其接触良好，以保证各计算机设备的稳定运行并要求其接地电阻1Ω。

机房布线规范
机房布线规范是指在机房内进行电力、通信、网络等线缆布线时需要遵循的规范和标准。

正确的机房布线规范可以确保机房内的设备运行稳定、高效，提高机房的安全性和可靠性。

下面是机房布线规范的一些要点，供参考。

1.布线前需进行规划和设计，确定机房内的设备和线缆的位置，避免线缆交叉和过长的布线距离。

2.机房内应设置线缆走廊或走堆道，以便于线缆的维护和更换。

3.不同类型的线缆应分开布线，如电力线、通信线、网络线等，在布线过程中，要与其他线缆保持一定的距离，尽量减小电磁干扰。

4.布线时需考虑线缆的安全和防火性能，尽量避免线缆直接接
触热源和明火。

5.线缆在布线过程中应保持一定的弯曲半径，避免弯曲过大导
致线缆损坏。

6.线缆应固定牢固，固定件应使用耐火、耐腐蚀的材料，保证
线缆的稳定性和连接的可靠性。

7.布线时，应遵守线缆的最大使用长度，避免线缆过长导致信
号衰减。

8.机房内的不同功能区域的线缆应进行归属和标识，便于管理和维护。

9.机房内应设置良好的接地系统，确保设备的安全运行。

10.在布线完成后，应进行线缆的测试和验收，确保线缆连接的可靠性和稳定性。

以上是机房布线规范的一些要点，希望对您有所帮助。

在实际布线过程中，还需参考相关的国家和行业标准，以确保机房内的线缆布线符合规范和要求。
